Việc cài đặt biến tần Danfoss VLT8000 không chỉ dừng ở thao tác đấu nguồn và đặt tần số chạy cho động cơ. Nếu nhập sai thông số motor, chọn không đúng nguồn lệnh điều khiển, cài giới hạn tần số hoặc thời gian tăng giảm tốc chưa phù hợp, biến tần có thể không chạy, motor vận hành sai tốc độ, phát sinh lỗi quá dòng, quá áp hoặc hệ thống bơm hoạt động không ổn định.
Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss VLT8000 từ cơ bản đến nâng cao, bao gồm đấu dây, sử dụng bàn phím LCP, nhập thông số động cơ, thực hiện AMA, cài tần số và thời gian tăng giảm tốc, điều khiển bằng terminal, tín hiệu analog 0–10V/4–20mA, PID và Sleep Mode. Qua đó, người dùng có thể dễ dàng cấu hình VLT8000 phù hợp với các ứng dụng bơm, cấp nước và điều khiển áp suất trong thực tế.
I. Tổng Quan Về Biến Tần Danfoss VLT8000

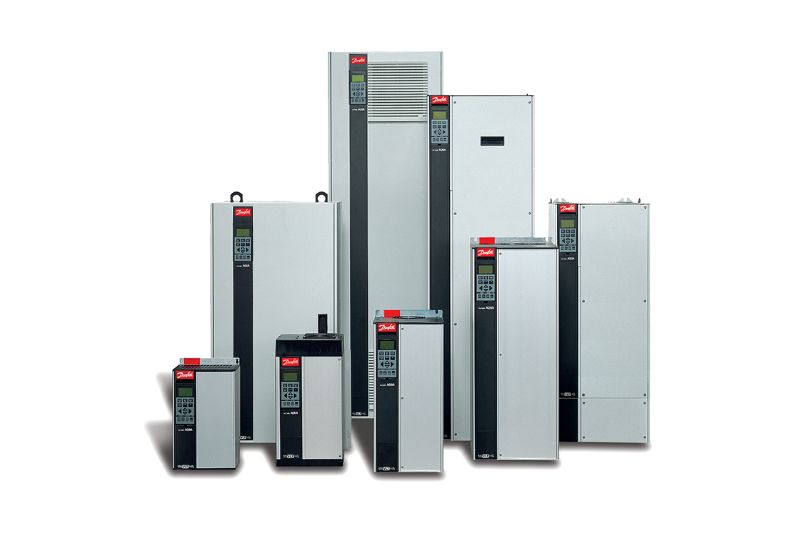

1. Giới thiệu biến tần Danfoss VLT8000
Danfoss VLT8000, tên đầy đủ là VLT 8000 AQUA, là dòng biến tần được Danfoss phát triển chuyên biệt cho các ứng dụng bơm và hệ thống cấp nước. Biến tần cho phép thay đổi điện áp và tần số đầu ra để điều chỉnh tốc độ động cơ xoay chiều 3 pha theo nhu cầu thực tế, từ đó giúp hệ thống vận hành linh hoạt và tiết kiệm năng lượng hơn.
VLT8000 thường được sử dụng trong các hệ thống như bơm cấp nước, bơm tăng áp, trạm bơm, hệ thống duy trì áp suất và điều khiển lưu lượng. Ngoài chức năng điều khiển tốc độ, dòng biến tần này còn tích hợp nhiều tính năng phù hợp với ứng dụng nước như PID, Sleep Mode, Flying Start và Automatic Energy Optimization – AEO, giúp nâng cao hiệu quả vận hành, giảm tiêu thụ điện năng và đơn giản hóa hệ thống điều khiển.
2. Các cấp điện áp nguồn
Theo manual VLT8000 AQUA, biến tần được thiết kế với nhiều cấp điện áp khác nhau:
- 3 pha 200–240 VAC, 50/60 Hz
- 3 pha 380–480 VAC, 50/60 Hz
- 3 pha 525–600 VAC, 50/60 Hz
- 3 pha 525–690 VAC, 50/60 Hz
Do đó, trước khi đấu nguồn cần kiểm tra chính xác model và điện áp ghi trên nameplate biến tần. Không nên chỉ căn cứ vào công suất motor để lựa chọn hoặc đấu nối thiết bị.
3. Một số chức năng nổi bật
Danfoss VLT8000 AQUA có nhiều chức năng hữu ích cho hệ thống bơm và điều khiển quá trình:
- AEO: tự động tối ưu năng lượng theo tải.
- AMA – Automatic Motor Adaptation: tự xác định một số thông số điện của motor khi motor đứng yên.
- PID tích hợp: duy trì áp suất, lưu lượng, nhiệt độ hoặc các đại lượng quá trình.
- Sleep Mode: dừng motor khi nhu cầu thấp và tự khởi động lại khi nhu cầu tăng.
- Flying Start: bắt lại motor đang quay.
- Analog Input: hỗ trợ tín hiệu điện áp 0–10 V và dòng 0–20/4–20 mA.
- RS485: hỗ trợ truyền thông nối tiếp; VLT8000 AQUA có FC Protocol và Modbus RTU.
- 4 Setup: có thể lưu nhiều bộ tham số và chuyển đổi theo chế độ vận hành.
RS485 được tích hợp tiêu chuẩn trên VLT8000 AQUA, với FC Protocol và Modbus RTU là hai protocol có thể lựa chọn trong tham số 500.
II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss VLT8000

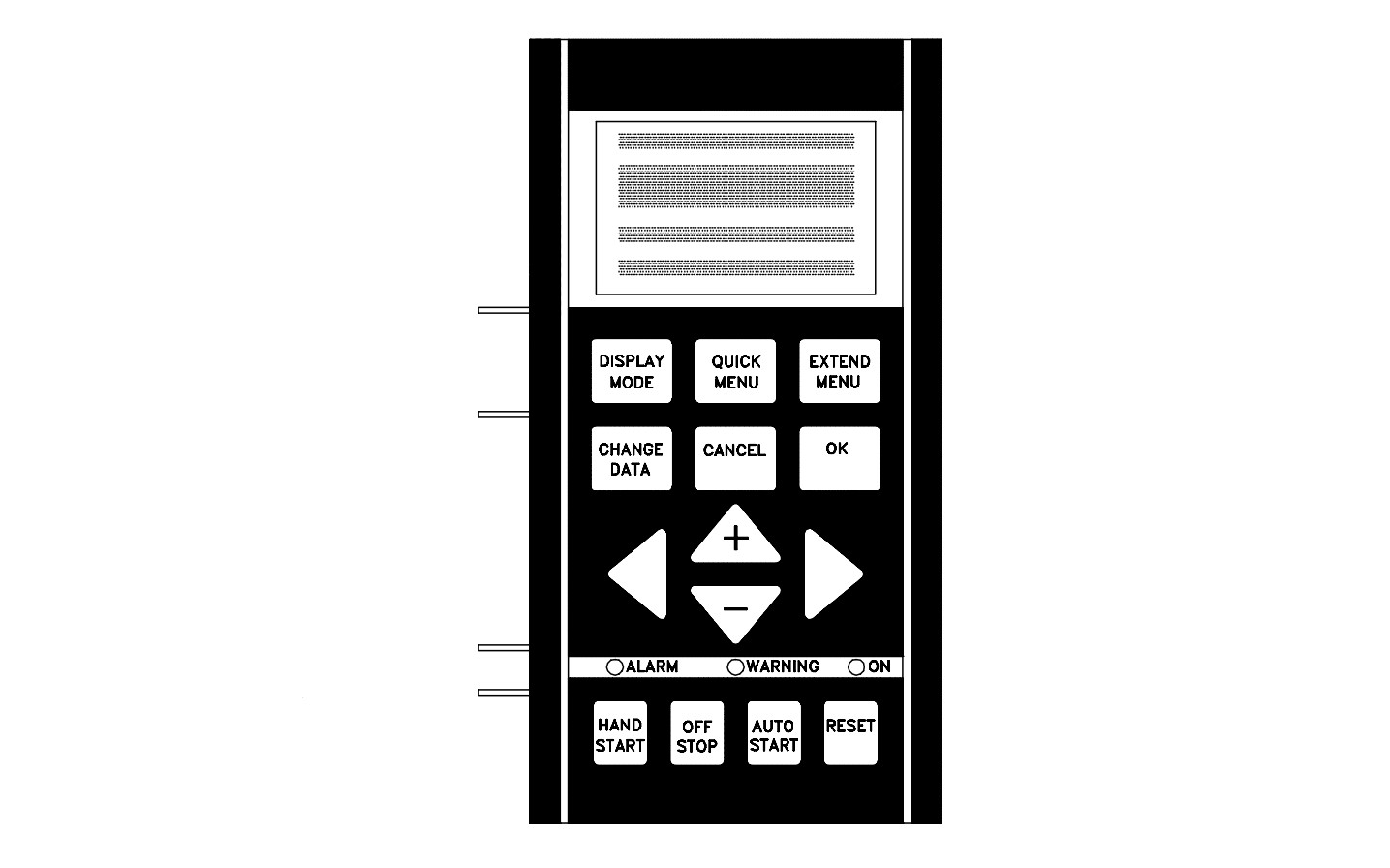

1. Bàn phím LCP của VLT8000
VLT8000 sử dụng LCP – Local Control Panel làm giao diện vận hành và lập trình. LCP có màn hình chữ số 4 dòng, ba đèn trạng thái ON, WARNING, ALARM và các phím dùng để thay đổi tham số cũng như vận hành motor tại chỗ.
Panel có thể tháo khỏi biến tần và lắp cách thiết bị tối đa khoảng 3 m khi sử dụng bộ phụ kiện phù hợp.
Các phím thường dùng gồm:
| Phím | Chức năng |
| DISPLAY MODE | Chuyển chế độ hiển thị |
| QUICK MENU | Mở nhóm thông số cài đặt nhanh |
| EXTEND MENU | Truy cập toàn bộ hệ thống tham số |
| CHANGE DATA | Thay đổi giá trị tham số |
| CANCEL | Hủy thay đổi |
| OK | Xác nhận và lưu |
| + / – | Tăng giảm giá trị hoặc lựa chọn tham số |
| < / > | Di chuyển con trỏ/chọn nhóm |
| HAND START | Chạy tại bàn phím |
| OFF/STOP | Dừng motor |
| AUTO START | Cho phép điều khiển từ terminal/truyền thông |
| RESET | Reset sau khi xảy ra trip |
Đặc biệt, HAND START đưa biến tần vào điều khiển tại chỗ, trong khi AUTO START được sử dụng khi muốn nhận lệnh từ terminal hoặc hệ thống truyền thông.
2. Cách thay đổi một tham số
Quy trình cơ bản:
- Nhấn QUICK MENU hoặc EXTEND MENU.
- Dùng + / – tìm tham số cần chỉnh.
- Nhấn CHANGE DATA.
- Sử dụng + / – thay đổi giá trị.
- Nếu là giá trị nhiều chữ số, sử dụng < / > chọn vị trí cần chỉnh.
- Nhấn OK để lưu.
- Nhấn CANCEL nếu muốn bỏ thay đổi.
Manual dùng chính tham số 206 – Ramp Up Time làm ví dụ về cách nhập giá trị trên LCP.
III. Sơ Đồ Đấu Dây Biến Tần Danfoss VLT8000
Tải ngay manual biến tần Danfoss VLT8000: TẠI ĐÂY

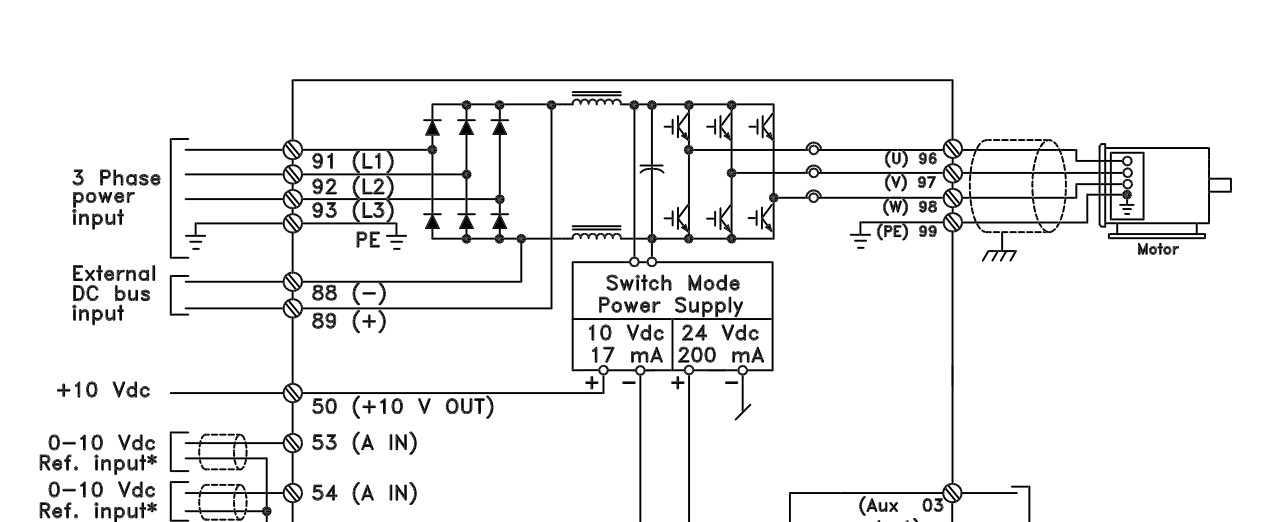

1. Đấu nguồn và động cơ
Các terminal động lực chính:
| Terminal | Chức năng |
| 91 – L1 | Nguồn vào L1 |
| 92 – L2 | Nguồn vào L2 |
| 93 – L3 | Nguồn vào L3 |
| 96 – U | Đầu ra motor U |
| 97 – V | Đầu ra motor V |
| 98 – W | Đầu ra motor W |
| 94/95/99 | Tiếp địa |
Nguồn AC được đưa vào 91, 92, 93, còn động cơ được đấu vào 96, 97, 98. Danfoss yêu cầu kiểm tra điện áp nguồn tương ứng với điện áp ghi trên nhãn biến tần trước khi đấu nối.
Với thứ tự mặc định:
- 96 → U
- 97 → V
- 98 → W
motor sẽ chạy theo chiều mặc định của biến tần. Nếu muốn thay đổi chiều quay bằng phần động lực, có thể đảo hai trong ba pha đầu ra motor sau khi đã ngắt nguồn an toàn.

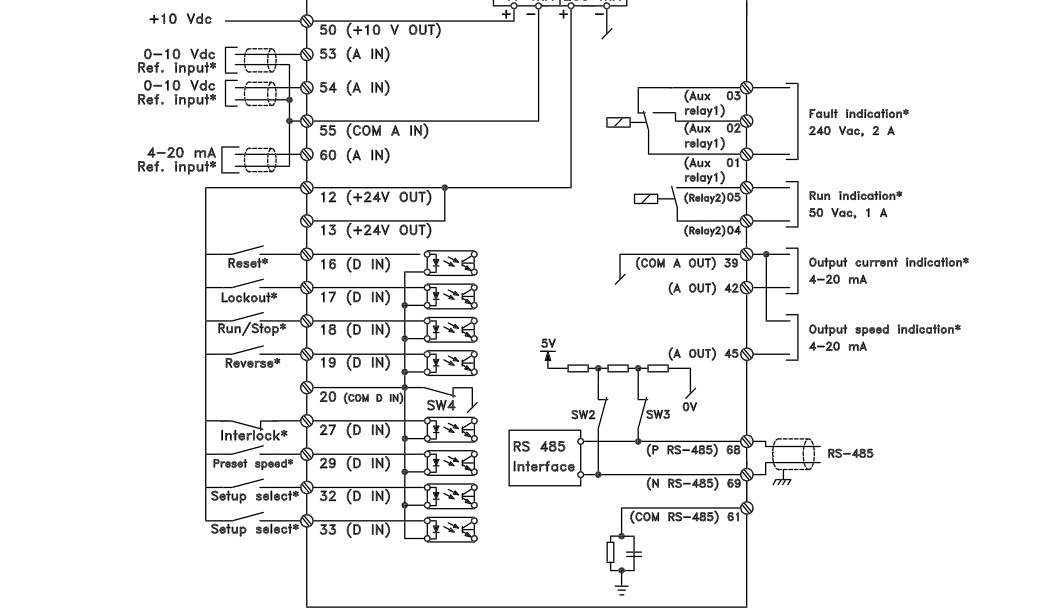

2. Các terminal điều khiển thường dùng
| Terminal | Chức năng |
| 12, 13 | Nguồn 24 VDC cho Digital Input |
| 16–19, 27, 29, 32, 33 | Digital Input |
| 20 | Common Digital Input |
| 39 | Common Analog/Digital Output |
| 50 | Nguồn +10 VDC |
| 53, 54 | Analog Input 0–10 V |
| 55 | Common Analog Input |
| 60 | Analog Input 0/4–20 mA |
| 42, 45 | Analog/Digital Output |
| 68, 69 | RS485 |
| 01, 02, 03 | Relay 1 |
| 04, 05 | Relay 2 |
Các chân digital input 16–33 được lập trình bằng nhóm 300–307. Chân 53 và 54 nhận tín hiệu điện áp, còn terminal 60 dùng cho tín hiệu dòng. RS485 sử dụng terminal 68 P+ và 69 N-.
3. Lưu ý an toàn khi đấu dây
Đây là điểm đặc biệt quan trọng khi cài đặt biến tần Danfoss VLT8000. Phím OFF/STOP không phải thiết bị cách ly nguồn. Motor có thể đã dừng nhưng bên trong biến tần vẫn tồn tại điện áp nguy hiểm. Danfoss yêu cầu phải ngắt nguồn và chờ tụ DC bus xả điện trước khi thao tác.
Tùy model, thời gian chờ trong manual có thể từ khoảng 4 phút đến 40 phút. Ngoài nguồn chính, cần bảo đảm các nguồn phụ như 24 VDC ngoài hoặc DC bus cũng đã được cách ly.
IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss VLT8000
1. Chuẩn bị trước khi cài đặt
Trước khi cấp nguồn, nên xác định:
- Model VLT8000.
- Điện áp nguồn.
- Công suất động cơ.
- Điện áp định mức motor.
- Tần số định mức.
- Dòng điện định mức.
- Tốc độ định mức rpm.
- Kiểu đấu Y/Δ của motor.
- Chạy Open Loop hay Closed Loop.
- Nguồn đặt tốc độ.
- Có sử dụng cảm biến feedback hay không.
Các thông số motor nên lấy trực tiếp trên nameplate. Manual yêu cầu các tham số 102–106 phải tương ứng với thông số thực của động cơ và cách đấu Y/Δ.
2. Khởi tạo VLT8000 về mặc định
Có thể sử dụng: Parameter 620 – Operating Mode → Initialisation [3]
Quy trình:
- Chọn Initialisation [3].
- Nhấn OK.
- Ngắt nguồn biến tần.
- Chờ màn hình tắt hoàn toàn.
- Cấp nguồn trở lại.
Sau đó các Setup sẽ được đưa về mặc định, ngoại trừ một số tham số như địa chỉ truyền thông, baud rate, dữ liệu vận hành và fault log. Không nên reset một biến tần đang vận hành bình thường nếu chưa ghi lại hoặc sao lưu bộ thông số cũ.
3. Cài đặt nhanh bằng Quick Menu
VLT8000 AQUA có 12 tham số trong Quick Menu, cho phép thiết lập nhanh các thông số quan trọng để chạy thử.
| STT | Tham số | Nội dung |
| 1 | 001 | Language |
| 2 | 102 | Motor Power |
| 3 | 103 | Motor Voltage |
| 4 | 104 | Motor Frequency |
| 5 | 105 | Motor Current |
| 6 | 106 | Motor Nominal Speed |
| 7 | 201 | Minimum Frequency |
| 8 | 202 | Maximum Frequency |
| 9 | 206 | Ramp Up Time |
| 10 | 207 | Ramp Down Time |
| 11 | 323 | Relay 1 Function |
| 12 | 326 | Relay 2 Function |
4. Nhập thông số motor
Đây là một trong những bước quan trọng nhất khi cài đặt biến tần Danfoss VLT8000.
Các tham số gồm:
- 102 – Motor Power: công suất motor.
- 103 – Motor Voltage: điện áp định mức motor.
- 104 – Motor Frequency: tần số định mức motor.
- 105 – Motor Current: dòng điện định mức.
- 106 – Motor Nominal Speed: tốc độ định mức rpm.
Đặc biệt, tham số 105 tham gia vào tính toán mô-men và bảo vệ nhiệt động cơ, còn tham số 106 được sử dụng trong thuật toán điều khiển. Vì vậy không nên nhập theo ước lượng.
Ví dụ nameplate motor ghi:
- 5.5 kW
- 380 V
- 50 Hz
- 11.2 A
- 1450 rpm
thì nhập các giá trị tương ứng vào 102–106.
5. Thực hiện Automatic Motor Adaptation – AMA
Tham số: 107 – Automatic Motor Adaptation
Các lựa chọn chính:
- 0 – No AMA
- 1 – Automatic Adaptation
- 2 – Limited AMA
AMA thực hiện phép đo khi motor đứng yên, không tạo mô-men ra trục. Danfoss khuyến nghị thực hiện AMA với motor nguội và phải nhập đúng 102–106 trước khi bắt đầu.
Quy trình:
- Nhập chính xác tham số 102–106.
- Cấp 24 VDC cho terminal 27.
- Chọn 107 = Automatic Adaptation [1].
- Phát lệnh Start hoặc nối terminal 18 với 24 VDC.
- Chờ biến tần hoàn thành quá trình đo.
- Khi xuất hiện AMA STOP, nhấn RESET để lưu kết quả.
Nếu có LC filter giữa biến tần và motor, hoặc trong một số trường hợp motor nhiều cực, có thể sử dụng Limited AMA [2]. AMA không được sử dụng cho ứng dụng nhiều motor mắc song song, và dòng định mức motor phải đạt tối thiểu 35% dòng đầu ra định mức của biến tần để AMA hoạt động đúng.
6. Cài tần số thấp nhất và cao nhất
Hai tham số:
- 201 – Output Frequency Low Limit
- 202 – Output Frequency High Limit
Ví dụ motor 50 Hz, không cho phép chạy quá tốc độ:
- 201 = 0 Hz
- 202 = 50 Hz
Tham số 202 của VLT8000 cho phép cài trong giới hạn của biến tần, nhưng không có nghĩa rằng motor hoặc máy cơ khí có thể chạy an toàn ở mọi giá trị đó. Cần căn cứ vào tốc độ cho phép của motor, bơm và cơ cấu truyền động.

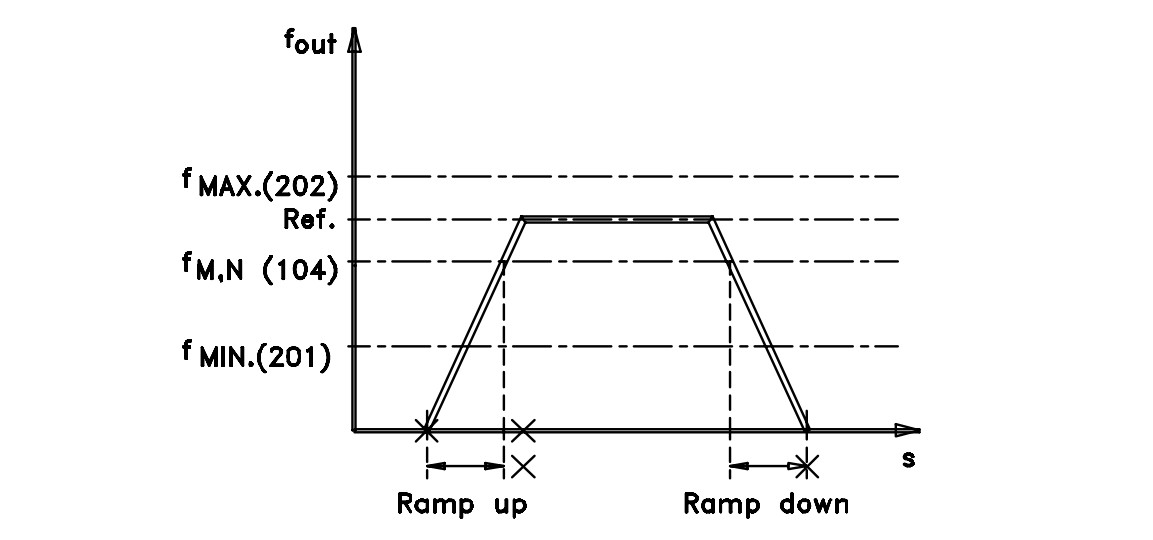

7. Cài thời gian tăng giảm tốc
- 206 – Ramp Up Time: thời gian tăng từ 0 Hz đến tần số định mức motor.
- 207 – Ramp Down Time: thời gian giảm từ tần số định mức xuống 0 Hz.
Dải cài đặt của cả hai tham số là 1–3600 giây.
VLT8000 còn có: 208 – Automatic Ramp-down. Khi Enable, nếu điện áp DC bus tăng quá cao trong quá trình giảm tốc, biến tần có thể tự kéo dài thời gian ramp-down để hạn chế trip quá áp.
V. Cài Đặt Danfoss VLT8000 Theo Từng Cách Điều Khiển
1. Chạy thử bằng bàn phím LCP
Có thể cài: 203 – Reference Site = Local Reference [2]
Sau đó:
- Đặt reference ở tần số thấp.
- Nhấn HAND START.
- Dùng +/- tăng giảm reference.
- Kiểm tra chiều quay.
- Kiểm tra dòng motor.
- Nhấn OFF/STOP để dừng.
Khi sử dụng Local Reference, tốc độ được đặt trực tiếp trên LCP và giới hạn bởi tham số 201–202. Một điểm cần lưu ý là khi Local Reference hoạt động, VLT8000 sẽ làm việc theo Open Loop, bất kể lựa chọn Closed Loop ở parameter 100.

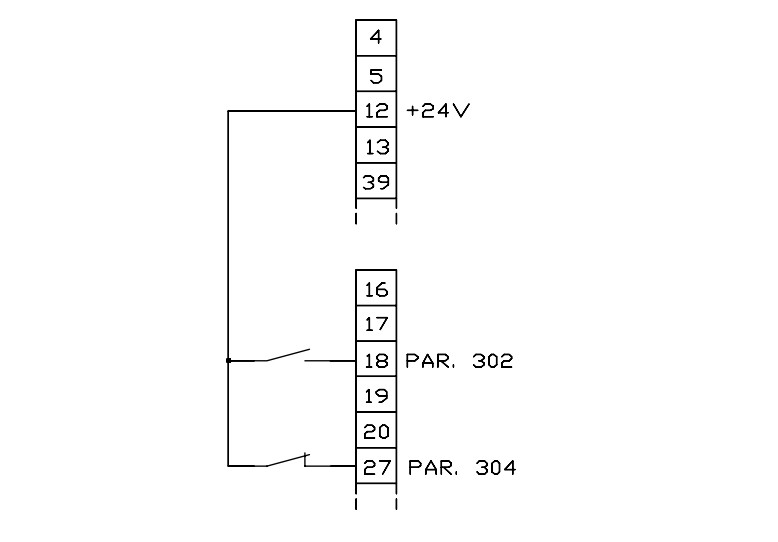

2. Điều khiển Start/Stop bằng terminal
Cấu hình thường dùng: 302 – Terminal 18 Digital Input = Start [1]
Khi terminal 18 có logic 1, biến tần nhận lệnh Start. Khi về logic 0, biến tần dừng. Digital Input của VLT8000 hoạt động bằng tín hiệu 24 VDC; dưới 5 V được coi là logic 0, trên 10 V được coi là logic 1.
Lưu ý: terminal 27 có thể đang được cấu hình làm Safety Interlock. Nếu vậy, terminal này cũng phải ở trạng thái logic 1 thì biến tần mới được phép chạy.

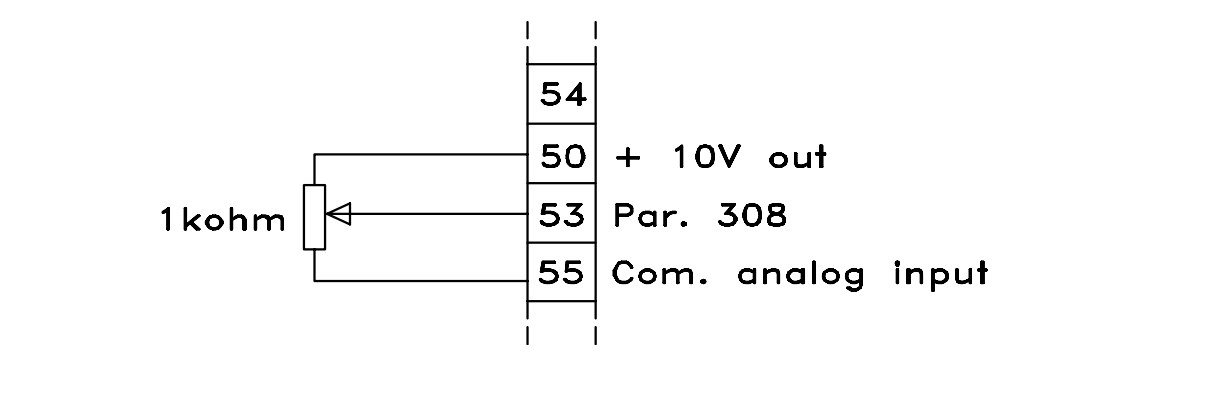

3. Điều khiển tần số bằng biến trở 0–10 V
Cách đấu phổ biến:
- 50: +10 V
- 53: chân giữa biến trở/tín hiệu 0–10 V
- 55: Common
Cài đặt:
- 308 = Reference [1]
- 309 = 0 V
- 310 = 10 V
Sau đó sử dụng:
- 204 – Minimum Reference
- 205 – Maximum Reference
để xác định dải tần số tương ứng.
Ví dụ:
- 0 V → 0 Hz
- 10 V → 50 Hz
thì có thể đặt 204 = 0 Hz và 205 = 50 Hz. Terminal 53/54 của VLT8000 hỗ trợ tín hiệu điện áp 0–10 V.

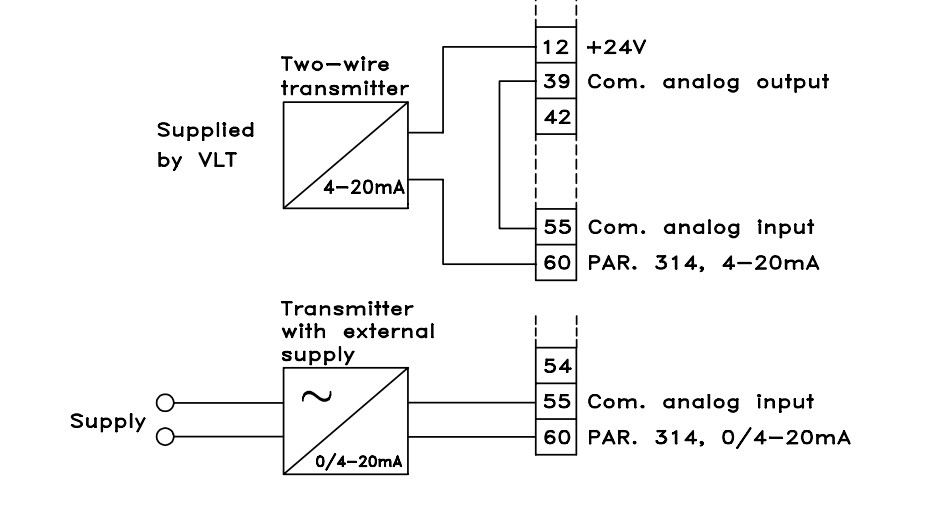

4. Điều khiển bằng tín hiệu 4–20 mA
Sử dụng terminal 60.
Các tham số liên quan:
- 314 – Terminal 60 Function
- 315 – Minimum Scaling
- 316 – Maximum Scaling
Nếu dùng tín hiệu chuẩn 4–20 mA:
- 315 = 4 mA
- 316 = 20 mA
Parameter 314 có thể đặt terminal 60 làm Reference hoặc Feedback tùy ứng dụng. Ví dụ với PLC xuất analog 4–20 mA điều khiển tốc độ, chọn 314 = Reference và cài 204/205 theo dải tốc độ cần sử dụng.

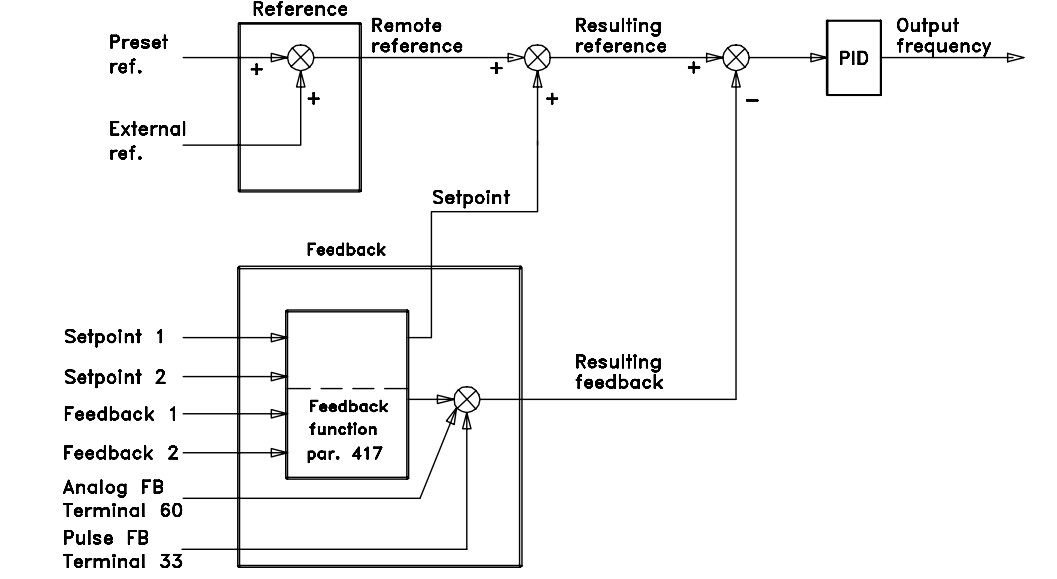

5. Cài PID giữ áp suất cho bơm
Đây là ứng dụng đặc trưng của VLT 8000 AQUA.
Đầu tiên: 100 – Configuration = Closed Loop [1]
Khi đó PID tích hợp sẽ điều chỉnh tốc độ motor dựa trên sai lệch giữa Setpoint và Feedback. Bộ PID có thể xử lý tín hiệu feedback điện áp, dòng, pulse hoặc feedback qua bus.
Manual Danfoss đưa ra một ví dụ hệ thống cấp nước sử dụng transmitter 4–20 mA, dải 0–10 bar và yêu cầu giữ 5 bar:
| Tham số | Giá trị ví dụ |
| 100 | Closed Loop |
| 201 | 30 Hz |
| 202 | 50 Hz hoặc 60 Hz |
| 204 | 0 bar |
| 205 | 10 bar |
| 302 | Terminal 18 = Start |
| 314 | Terminal 60 = Feedback |
| 315 | 4 mA |
| 316 | 20 mA |
| 403 | 10 s |
| 404 | 35 Hz |
| 405 | 45 Hz |
| 406 | 125% |
| 413 | 0 bar |
| 414 | 10 bar |
| 415 | Bar |
| 418 | 5 bar |
| 420 | Normal |
| 423 | 0.3 |
| 424 | 30 s |
Đây là bộ thông số ví dụ của chính Danfoss, không phải giá trị cố định cho tất cả hệ thống. Thông số PID thực tế phụ thuộc đặc tính bơm, thể tích hệ thống, đường ống, vị trí cảm biến và yêu cầu ổn định áp suất.
6. Cài Sleep Mode cho bơm
Các tham số chính:
- 403 – Sleep Mode Timer
- 404 – Sleep Frequency
- 405 – Wake-up Frequency
- 406 – Boost Setpoint
Nguyên lý hoạt động:
- Khi tần số đầu ra thấp hơn 404 – Sleep Frequency trong khoảng thời gian được đặt tại parameter 403, biến tần sẽ giảm tốc và dừng motor.
- Trong thời gian motor dừng, VLT8000 tiếp tục tính toán tần số yêu cầu lý thuyết. Khi giá trị này vượt 405 – Wake-up Frequency, biến tần tự khởi động lại motor.
- Trong hệ thống giữ áp, 406 – Boost Setpoint có thể được sử dụng để tăng thêm áp suất trước khi Sleep, nhờ đó kéo dài thời gian motor dừng và giảm hiện tượng đóng ngắt liên tục.
VI. Bảng Lỗi Biến Tần Danfoss VLT8000 Thường Gặp
Khi VLT8000 báo lỗi, không nên liên tục nhấn RESET mà chưa xác định nguyên nhân. Manual phân biệt giữa Warning, Alarm và Trip Locked; một số lỗi Trip Locked yêu cầu ngắt nguồn, xử lý nguyên nhân rồi mới cấp nguồn và reset lại.
| Mã | Nội dung | Hướng kiểm tra |
| Warning/Alarm 2 | Live Zero Error | Kiểm tra tín hiệu 53/54/60 và scaling |
| Warning/Alarm 4 | Mains Imbalance | Kiểm tra nguồn, mất pha, lệch pha |
| Warning/Alarm 7 | DC Link Overvoltage | Kiểm tra nguồn và thời gian giảm tốc |
| Warning/Alarm 8 | DC Link Undervoltage | Kiểm tra điện áp nguồn |
| Warning/Alarm 9 | Inverter Overload | Kiểm tra tải và dòng hoạt động |
| Warning/Alarm 10 | Motor Overload | Kiểm tra tải và thông số 102–106 |
| Warning/Alarm 13 | Overcurrent | Kiểm tra tải, motor và công suất biến tần |
| Alarm 14 | Ground Fault | Kiểm tra cách điện motor và dây U/V/W |
| Alarm 22 | AMA Fault | Kiểm tra thông số motor và điều kiện AMA |
| Alarm 29 | Heat Sink Overtemperature | Kiểm tra nhiệt độ, thông gió và switching frequency |
| Alarm 30/31/32 | Mất pha U/V/W motor | Kiểm tra dây motor |
| Alarm 75 | Dry Run | Kiểm tra tình trạng chạy khô của hệ thống |
Nếu biến tần Danfoss VLT8000 không chạy, báo lỗi, mất thông số, cần cài đặt lại hoặc cần thay thế cho hệ thống đang vận hành, hãy liên hệ Tự động hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra, tư vấn thông số và đưa ra phương án xử lý phù hợp.
