Khi cài đặt biến tần Danfoss FC103, người dùng thường gặp khó khăn ở các bước như nhập thông số động cơ, lựa chọn nguồn lệnh RUN/STOP, cài tần số, thời gian tăng giảm tốc hoặc thiết lập tín hiệu điều khiển từ bên ngoài. Nếu cấu hình không chính xác, biến tần có thể không chạy, chạy sai tốc độ, không nhận tín hiệu từ PLC, cảm biến hoặc xuất hiện các cảnh báo như quá dòng, quá áp và lỗi AMA.
Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss FC103 từ sử dụng bàn phím LCP, đấu dây, nhập thông số motor, thực hiện AMA đến cài đặt chạy bằng terminal, biến trở 0–10V, tín hiệu 4–20mA và truyền thông Modbus RTU. Qua đó, bạn có thể dễ dàng thiết lập FC103 đúng cách và đưa biến tần vào vận hành ổn định trong hệ thống thực tế.
I. Tổng Quan Về Biến Tần Danfoss FC103

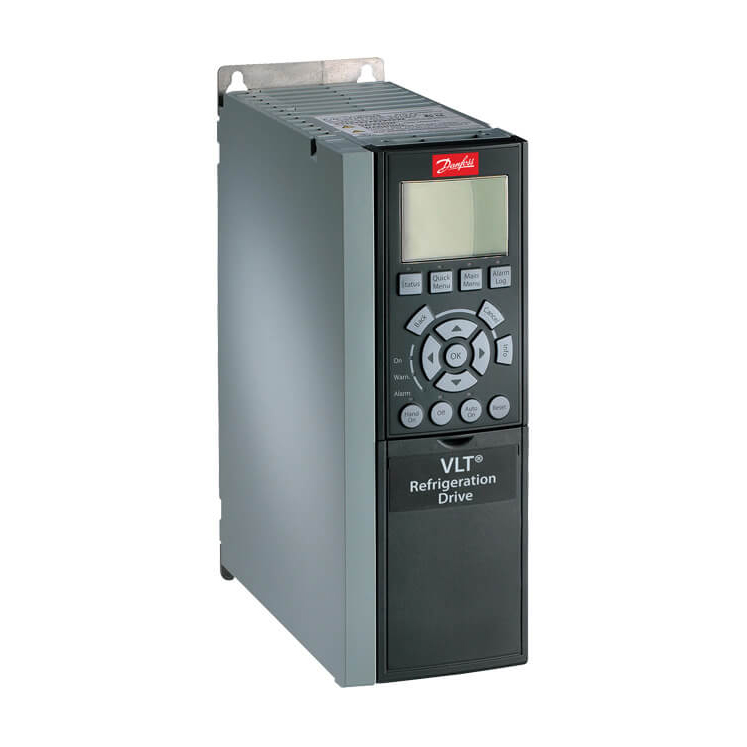

1. Giới thiệu biến tần Danfoss FC103
Danfoss FC103 có tên đầy đủ là VLT® Refrigeration Drive FC 103, là dòng biến tần được Danfoss phát triển hướng tới các hệ thống lạnh và HVAC-R. Bên cạnh chức năng điều chỉnh tốc độ động cơ, FC103 còn tích hợp nhiều nhóm tham số dành riêng cho máy nén, quạt dàn ngưng, bơm và điều khiển quá trình.
Programming Guide của FC103 bao gồm các nhóm tham số 20-** FC Closed Loop, 22-** Application Functions, 25-** Pack Controller, 28-** Compressor Functions và 29-** Compressor Functions 2. Điều này cho thấy FC103 được thiết kế không chỉ để thay đổi tần số đầu ra mà còn có thể tham gia trực tiếp vào việc điều khiển một hệ thống lạnh.
Trong các ứng dụng cơ bản, người dùng vẫn có thể sử dụng FC103 như một biến tần thông thường: chạy bằng bàn phím, đóng tiếp điểm RUN/STOP, đặt tốc độ bằng biến trở, nhận tín hiệu analog từ PLC hoặc truyền lệnh qua RS485.
2. Dải điện áp và công suất
Danfoss FC103 được phát triển với dải điện áp và công suất khá rộng, phù hợp từ các hệ thống lạnh công suất nhỏ đến những cụm máy nén, chiller và hệ thống lạnh công nghiệp công suất lớn. Theo thông tin sản phẩm của Danfoss, FC 103 có các dải nguồn chính như sau:
- 3 pha 200–240 V: công suất từ 1,1–45 kW.
- 3 pha 380–480 V: công suất từ 1,1–560 kW.
- 3 pha 525–600 V: công suất từ 1,1–90 kW.
- 3 pha 525–690 V: công suất từ 75–800 kW.
Nhờ phạm vi công suất lớn, FC103 có thể sử dụng cho nhiều thiết bị trong hệ thống lạnh như máy nén, quạt dàn ngưng, bơm, chiller, kho lạnh và các cụm máy nén công nghiệp. Với những model công suất lớn, tài liệu của Danfoss cũng liệt kê các phiên bản lên đến 560 kW ở cấp điện áp 380–480 V và 800 kW ở cấp điện áp 525–690 V.
3. Một số đặc điểm nổi bật của Danfoss FC103
Danfoss FC103 được thiết kế chuyên biệt cho lĩnh vực lạnh nên ngoài các chức năng điều khiển động cơ thông thường, biến tần còn tích hợp nhiều tính năng hỗ trợ máy nén, quạt, bơm và hệ thống điều khiển lạnh. Một số đặc điểm đáng chú ý gồm:
- SmartStart hỗ trợ cài đặt nhanh: FC103 tích hợp trình hướng dẫn SmartStart, sử dụng các thuật ngữ quen thuộc trong ngành lạnh để hỗ trợ commissioning. Với ứng dụng quạt dàn ngưng hoặc bơm, tài liệu Danfoss cho biết quá trình thiết lập có thể hoàn thành qua khoảng 10–15 bước trên bàn phím LCP.
- Automatic Motor Adaptation – AMA: chức năng AMA cho phép biến tần xác định các đặc tính điện của động cơ và xây dựng mô hình motor phù hợp. Việc chạy AMA giúp tối ưu khả năng điều khiển dòng điện và cải thiện sự tương thích giữa FC103 với động cơ.
- Automatic Energy Optimization – AEO: FC103 có chức năng tối ưu năng lượng tự động bằng cách điều chỉnh điện áp cấp cho động cơ theo tải thực tế, từ đó hỗ trợ giảm tiêu thụ điện, nhiệt và tiếng ồn trong những ứng dụng phù hợp.
- Tích hợp Process Closed Loop và PID: FC103 có thể nhận tín hiệu feedback từ cảm biến áp suất, nhiệt độ hoặc các transmitter khác để tự động điều chỉnh tốc độ. Các nhóm tham số Closed Loop cho phép thiết lập nguồn feedback, setpoint, đơn vị đo cũng như hệ số P và I của bộ điều khiển.
- Pack Controller cho cụm máy nén: biến tần có nhóm tham số 25-** Pack Controller, hỗ trợ điều phối nhiều compressor trong cùng hệ thống, theo dõi thời gian hoạt động và thực hiện staging/destaging phù hợp với nhu cầu tải.
- Sleep Mode: khi nhu cầu tải xuống thấp, FC103 có thể đưa motor vào trạng thái nghỉ và tự động chạy lại khi reference hoặc feedback đạt điều kiện wake-up. Tính năng này đặc biệt hữu ích với hệ thống bơm, quạt và các ứng dụng có tải thay đổi theo thời gian.
- Day/Night Control: FC103 cho phép thay đổi setpoint hoặc giới hạn tốc độ giữa chế độ ngày và đêm. Chức năng này có thể nhận tín hiệu chuyển chế độ từ digital input, timed action hoặc bus, phù hợp với các hệ thống lạnh cần thay đổi chế độ vận hành theo khung giờ.
- P0 Optimization: đây là một chức năng đáng chú ý của FC103 dành cho hệ thống lạnh. Biến tần có thể tự động điều chỉnh áp suất hút phù hợp với tải thực tế của hệ thống, qua đó hỗ trợ tối ưu quá trình vận hành khi được cấu hình đúng.
Nhờ các chức năng trên, Danfoss FC103 không chỉ đảm nhiệm việc điều chỉnh tốc độ động cơ mà còn có thể tham gia trực tiếp vào quá trình điều khiển và tối ưu hệ thống lạnh. Đây cũng là điểm khác biệt quan trọng của FC103 so với các dòng biến tần đa năng thông thường.
II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss FC103

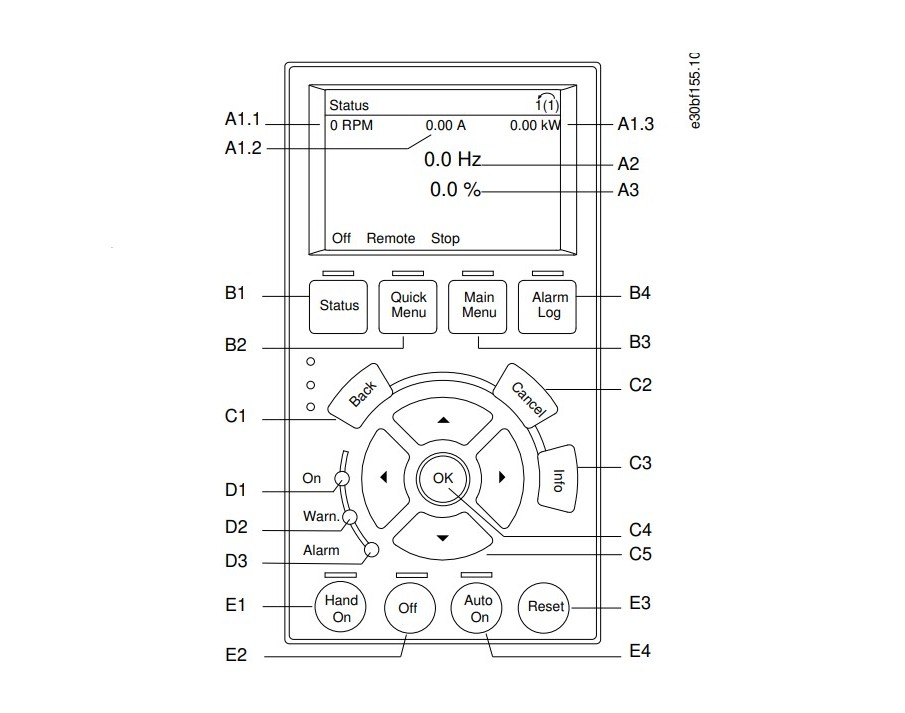

1. Chức năng các phím chính trên LCP
Bàn phím LCP là giao diện quan trọng nhất khi commissioning FC103. Các phím điều hướng cho phép di chuyển giữa Quick Menu, Main Menu và Alarm Log, trong khi nhóm phím phía dưới dùng để vận hành biến tần.
| Phím | Chức năng |
| Status | Hiển thị trạng thái vận hành |
| Quick Menu | Truy cập nhanh các nhóm tham số thường dùng |
| Main Menu | Truy cập toàn bộ hệ thống tham số |
| Alarm Log | Xem lịch sử cảnh báo và lỗi |
| Back | Quay lại menu trước |
| Cancel | Hủy thay đổi chưa xác nhận |
| Info | Hiển thị thông tin về tham số/chức năng |
| ▲ / ▼ / ◀ / ▶ | Di chuyển và chỉnh giá trị |
| OK | Chọn tham số và lưu giá trị |
| Hand On | Điều khiển và chạy biến tần trực tiếp từ LCP |
| Off | Dừng động cơ |
| Auto On | Chuyển sang điều khiển từ terminal hoặc truyền thông |
| Reset | Reset lỗi khi điều kiện lỗi đã được xử lý |
Khi nhấn Hand On, người dùng có thể điều khiển FC103 trực tiếp bằng bàn phím và đặt tốc độ bằng các phím điều hướng. Ngược lại, Auto On cho phép biến tần nhận lệnh từ terminal hoặc truyền thông nối tiếp.
Cần lưu ý rằng nhấn Off không đồng nghĩa với việc thiết bị đã mất điện hoàn toàn. Bên trong biến tần có tụ DC-link có thể còn điện áp sau khi ngắt nguồn. Danfoss yêu cầu phải ngắt nguồn và chờ tụ xả hoàn toàn trước khi thực hiện công việc sửa chữa hoặc đấu nối.
2. Quick Menu và Main Menu
Khi cài đặt ban đầu, Quick Menu giúp truy cập nhanh các tham số quan trọng như thông số motor, Minimum/Maximum Reference, nguồn reference, AMA và các thông số Closed Loop.
Ví dụ, nhóm Q3-2 Open Loop Settings của FC103 bao gồm các tham số 1-00, 3-02, 3-03, 3-15 và nhóm scaling analog terminal 53. Nhóm Q3-3 Closed Loop Settings chứa nguồn feedback, đơn vị feedback, setpoint và các thông số PID.
Với những cài đặt nâng cao hơn, nên vào Main Menu và truy cập trực tiếp theo số parameter.
3. Sao lưu tham số trước khi thay đổi
Trước khi reset hoặc chỉnh một biến tần đang hoạt động trên máy, nên backup bộ tham số.
FC103 sử dụng: 0-50 – LCP Copy
| Giá trị | Chức năng |
| [0] No copy | Không sao chép |
| [1] All to LCP | Sao chép toàn bộ tham số từ biến tần vào LCP |
| [2] All from LCP | Tải tham số từ LCP xuống biến tần |
| [3] Size indep. from LCP | Chỉ tải các tham số không phụ thuộc kích thước motor/drive |
Danfoss khuyến nghị sau khi commissioning có thể lưu toàn bộ parameter vào LCP để phục vụ bảo trì và thay thế biến tần về sau.

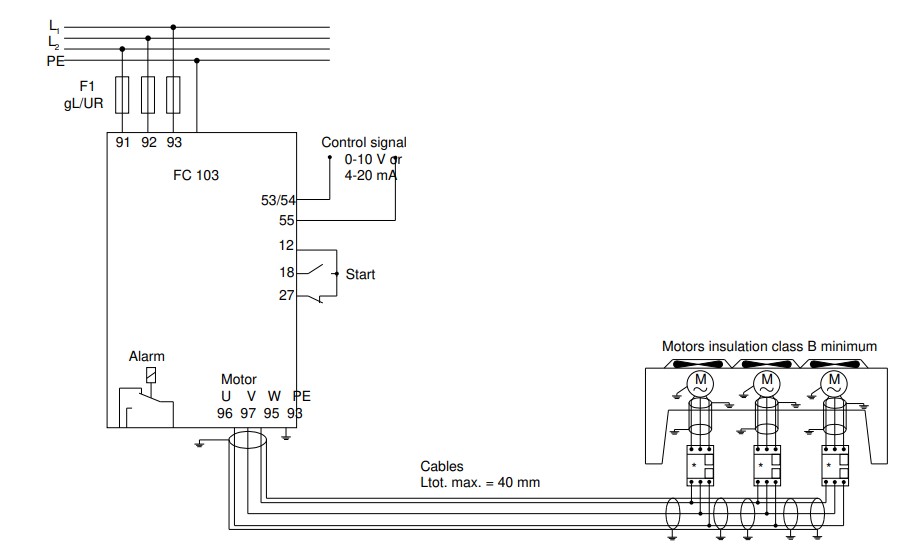

III. Sơ Đồ Đấu Dây Biến Tần Danfoss FC103
Đấu dây đúng là điều kiện bắt buộc trước khi tiến hành cài đặt biến tần Danfoss FC103.
Tải manual biến tần Danfoss FC103: TẠI ĐÂY
1. Các terminal chính
| Terminal | Chức năng |
| 91 – L1 | Nguồn AC pha L1 |
| 92 – L2 | Nguồn AC pha L2 |
| 93 – L3 | Nguồn AC pha L3 |
| 96 – U | Đầu ra động cơ U |
| 97 – V | Đầu ra động cơ V |
| 98 – W | Đầu ra động cơ W |
| 99 / PE | Tiếp địa |
| 12, 13 | +24 VDC |
| 18, 19 | Digital Input |
| 27 | Digital Input/Output |
| 32, 33 | Digital Input |
| 20 | Common Digital |
| 50 | +10 VDC |
| 53, 54 | Analog Input |
| 55 | Common Analog Input |
| 42 | Analog Output |
| 68 | RS485 P |
| 69 | RS485 N |
| 61 | Common RS485 |

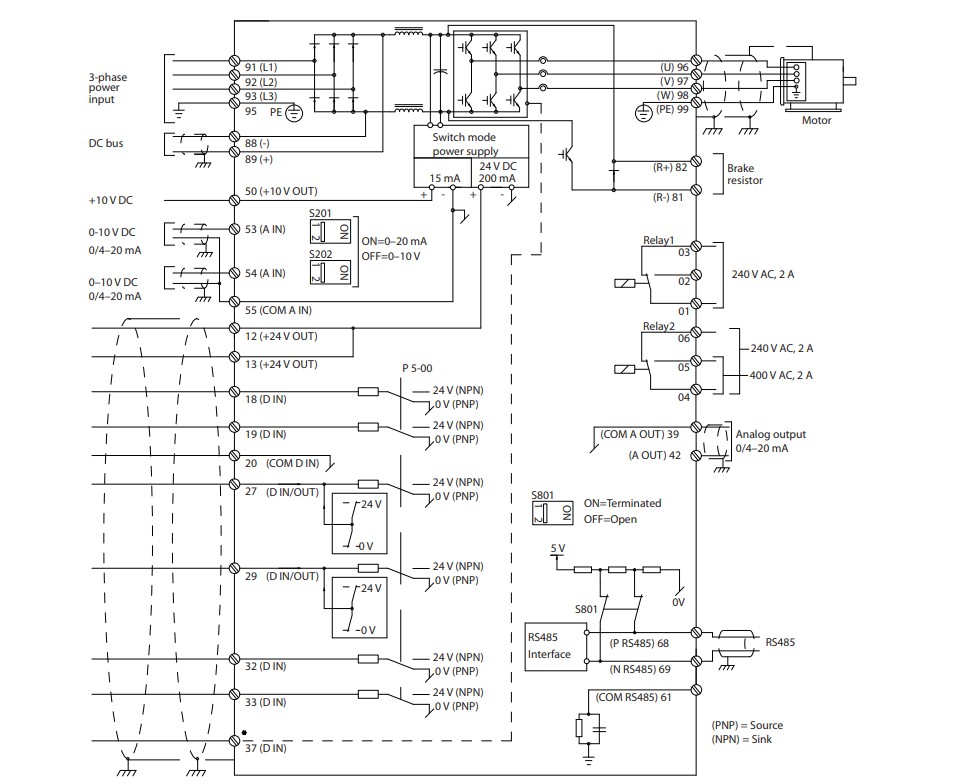

Sơ đồ wiring của FC103 thể hiện terminal 50 cấp +10 V, terminal 53/54 là analog input, terminal 12/13 cấp +24 V và terminal 68/69/61 dành cho RS485. FC103 sử dụng switch S201 và S202 để lựa chọn loại tín hiệu analog. Theo sơ đồ của Danfoss, vị trí ON tương ứng chế độ dòng điện 0–20 mA và OFF tương ứng tín hiệu điện áp 0–10 V.

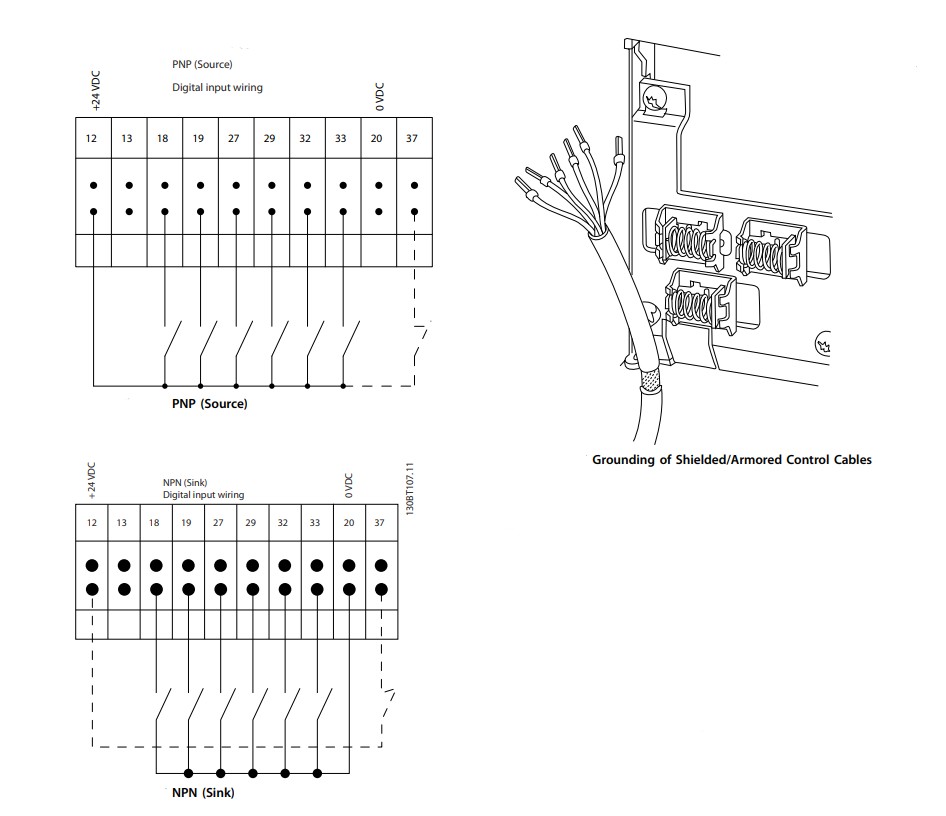

2. Lưu ý khi đấu dây điều khiển
Nên tách dây tín hiệu analog khỏi dây động lực và hạn chế chạy song song trên quãng đường dài. Danfoss cũng lưu ý digital common và analog common cần được đấu đúng để tránh dòng ground giữa các nhóm làm nhiễu tín hiệu analog.
Đặc biệt, trước khi thay đổi dây U/V/W, nguồn hoặc terminal điều khiển phải ngắt nguồn biến tần và thực hiện đầy đủ quy trình an toàn điện.
IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss FC103
1. Kiểm tra thông số trên nameplate động cơ
Trước khi cài đặt, cần ghi lại các dữ liệu chính trên nameplate motor.
| Thông số | Parameter FC103 |
| Công suất motor | 1-20 – Motor Power [kW] |
| Điện áp định mức | 1-22 – Motor Voltage |
| Tần số định mức | 1-23 – Motor Frequency |
| Dòng điện định mức | 1-24 – Motor Current |
| Tốc độ định mức | 1-25 – Motor Nominal Speed |
Operating Guide sử dụng chính các tham số trên trong phần Quick Setup và yêu cầu lấy dữ liệu trực tiếp từ nameplate motor. Không nên lấy thông số của một động cơ khác có cùng công suất để nhập thay. Hai động cơ cùng kW vẫn có thể khác dòng định mức, tốc độ và thông số điện.
2. Khôi phục cài đặt mặc định khi cần thiết
Nếu FC103 đã được sử dụng trên hệ thống khác hoặc parameter bị thay đổi quá nhiều, có thể initialization trước khi commissioning lại. Cách Danfoss khuyến nghị là vào 14-22 – Operation Mode, chọn [2] Initialization, nhấn OK, ngắt nguồn và chờ màn hình tắt hoàn toàn. Sau đó cấp điện trở lại và đưa 14-22 về [0] Normal Operation.
Một số parameter truyền thông, dữ liệu vận hành và lịch sử lỗi không bị xóa bởi phương pháp initialization này. Đối với máy đang sản xuất, không nên reset trước khi backup cấu hình.
3. Chọn chế độ điều khiển
Đối với điều khiển tốc độ cơ bản, có thể sử dụng: 1-00 – Configuration Mode = [0] Open Loop
FC103 cũng hỗ trợ Process Closed Loop cho các hệ thống cần tự điều chỉnh tốc độ theo áp suất, nhiệt độ hoặc feedback từ cảm biến. Khi sử dụng vòng kín, việc thiết lập nguồn feedback, setpoint và PID phải được thực hiện theo đúng yêu cầu công nghệ.
4. Nhập thông số động cơ
Nhập lần lượt 1-20, 1-22, 1-23, 1-24 và 1-25 theo nameplate.
Programming Guide xác nhận nhóm 1-2* Motor Data chứa dữ liệu nameplate của động cơ và việc thay đổi các tham số này có thể ảnh hưởng đến những parameter liên quan khác.
Ví dụ nếu motor ghi: 4 kW – 400 V – 50 Hz – 8,5 A – 1450 RPM thì nhập các giá trị tương ứng vào 1-20, 1-22, 1-23, 1-24 và 1-25. Không nên sao chép nguyên các con số ví dụ trong manual nếu chúng không trùng với motor thực tế.

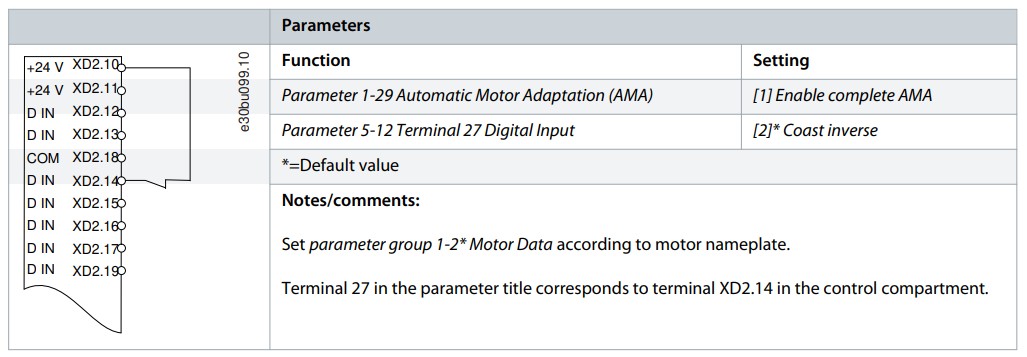

5. Thực hiện AMA – Automatic Motor Adaptation
AMA giúp FC103 xây dựng mô hình động cơ và tối ưu các thông số điện của motor. Danfoss mô tả AMA là quá trình tối ưu khả năng tương thích giữa biến tần và động cơ dựa trên dữ liệu motor đã nhập.
Quy trình cơ bản gồm: (1) nhập đúng dữ liệu motor; (2) đảm bảo motor dừng và hệ thống an toàn; (3) vào Main Menu → 1-** Load and Motor → 1-2* Motor Data; (4) chọn 1-29 Automatic Motor Adaptation; (5) chọn [1] Enable Complete AMA; (6) nhấn Hand On và OK để bắt đầu; (7) chờ quá trình kết thúc rồi xác nhận.
Programming Guide cho biết Complete AMA xác định các thông số như điện trở stator, điện trở rotor và các điện kháng của động cơ. Reduced AMA chỉ xác định một phần thông số và được sử dụng trong những trường hợp phù hợp, chẳng hạn khi có filter giữa biến tần và motor.
Trong quá trình AMA không nên tạo mô-men ngoài lên trục motor. Danfoss cũng khuyến nghị chạy AMA khi motor nguội để đạt kết quả tốt hơn.
6. Cài giới hạn tốc độ và tần số
Những parameter thường sử dụng gồm:
| Parameter | Chức năng |
| 3-02 | Minimum Reference |
| 3-03 | Maximum Reference |
| 4-11 | Motor Speed Low Limit [RPM] |
| 4-12 | Motor Speed Low Limit [Hz] |
| 4-13 | Motor Speed High Limit [RPM] |
| 4-14 | Motor Speed High Limit [Hz] |
| 4-19 | Max Output Frequency |
Parameter 3-02 xác định reference thấp nhất và 3-03 xác định reference cao nhất của hệ thống. Trong khi đó, 4-12 và 4-14 giới hạn dải tốc độ theo Hz. 4-19 đóng vai trò giới hạn tuyệt đối của tần số đầu ra và không nên cài cao hơn khả năng cho phép của motor hoặc máy nén.
Đặc biệt với máy nén lạnh, không nên tùy ý hạ tần số tối thiểu hoặc tăng tần số tối đa chỉ để mở rộng dải điều khiển. Giới hạn vận hành phải theo khuyến cáo của nhà sản xuất compressor.

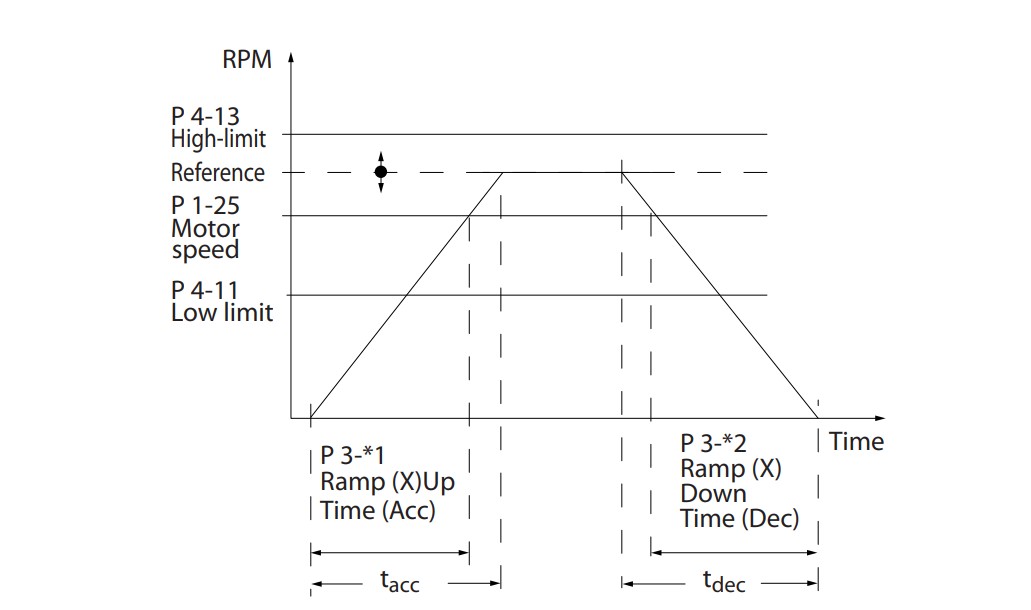

7. Cài thời gian tăng tốc và giảm tốc
Hai parameter thường dùng nhất là:
| Parameter | Chức năng |
| 3-41 | Ramp 1 Ramp Up Time |
| 3-42 | Ramp 1 Ramp Down Time |
Danfoss yêu cầu thời gian tăng tốc phải đủ để dòng đầu ra không vượt giới hạn dòng trong quá trình acceleration. Tương tự, thời gian giảm tốc cần đủ dài để hạn chế hiện tượng điện áp DC bus tăng do động cơ tái sinh năng lượng.
Nếu FC103 thường xuyên báo DC overvoltage khi dừng, một trong những bước nên kiểm tra đầu tiên là ramp-down có đang đặt quá ngắn hay không.
V. Cài Đặt Danfoss FC103 Theo Từng Cách Điều Khiển
1. Chạy thử bằng bàn phím LCP
Khi commissioning lần đầu, nên chạy thử bằng Hand On ở tốc độ thấp trước khi chuyển sang điều khiển bên ngoài. Operating Guide hướng dẫn kiểm tra chiều quay bằng cách chạy motor ở tốc độ thấp; motor sẽ chạy khoảng 5 Hz hoặc bằng mức minimum frequency đã thiết lập tại 4-12.
Thông số 3-13 – Reference Site trong Quick Setup có thể được đặt ở trạng thái Linked to Hand/Auto, giúp reference thay đổi theo chế độ local hay remote. Sau khi xác nhận chiều quay, dòng điện, rung và tiếng ồn bình thường mới tăng tốc dần.

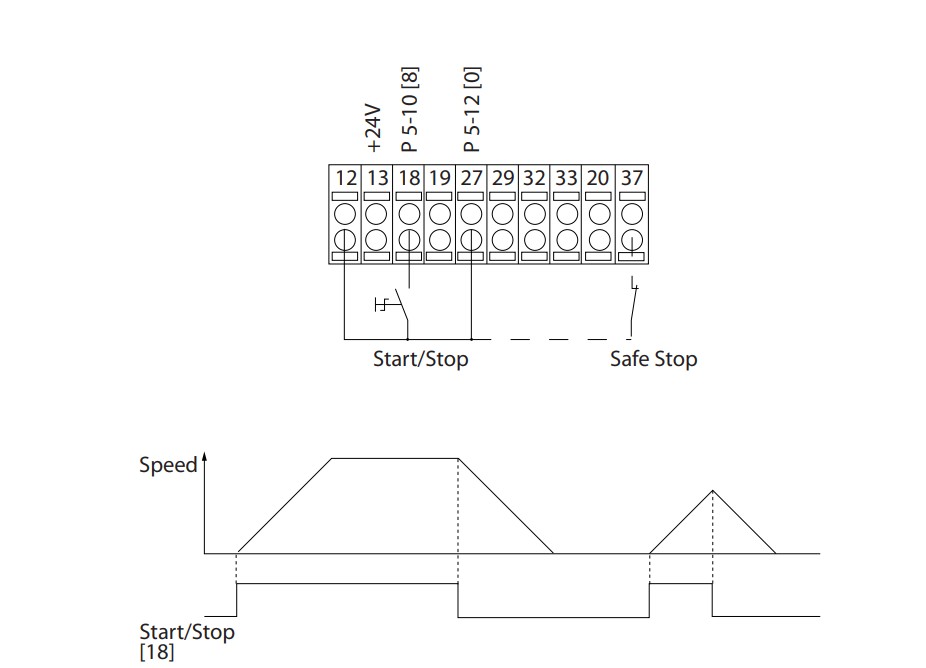

2. Điều khiển RUN/STOP bằng terminal
Terminal 18 có thể được gán chức năng: 5-10 Terminal 18 Digital Input = [8] Start
Bảng chức năng digital input của FC103 xác định [8] Start trên terminal 18, [10] Reversing, [14] Jog và nhiều chức năng khác.
Khi sử dụng lệnh Start thông thường, +24 V từ terminal 12 hoặc nguồn điều khiển tương thích được đưa tới digital input theo sơ đồ đã thiết kế. Tuy nhiên cần kiểm tra đồng thời terminal 27 vì trong Quick Setup của FC103 terminal này có thể được đặt là Coast Inverse.
Nếu lệnh Start đã vào nhưng biến tần chỉ hiển thị yêu cầu chạy mà motor không quay, cần kiểm tra các lệnh Coast, Stop, Run Permissive, Safe Torque Off và interlock trước khi kết luận biến tần lỗi.
3. Điều khiển tốc độ bằng biến trở 0–10 V
Đây là cách rất phổ biến khi cần chỉnh tốc độ thủ công.

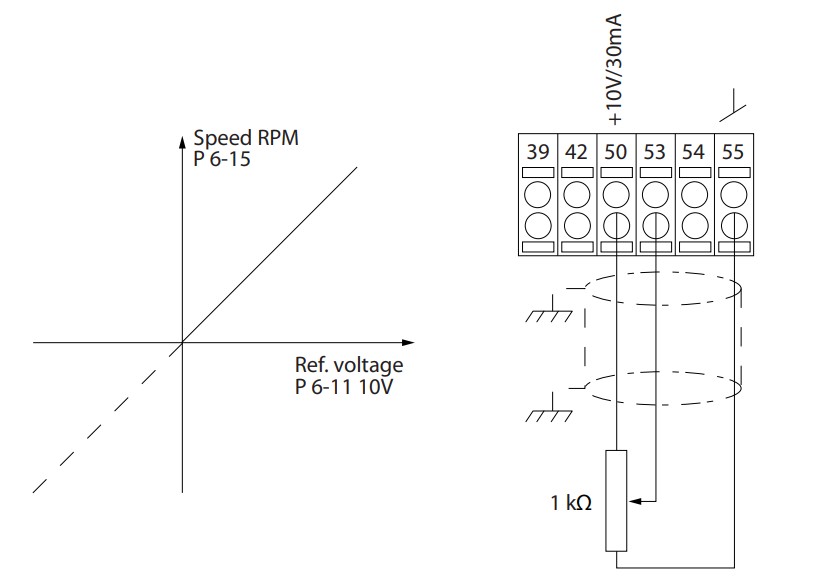

Sơ đồ đấu biến trở:
| Terminal | Kết nối |
| 50 | +10 V |
| 53 | Chân giữa của biến trở |
| 55 | COM analog |
Programming Guide minh họa biến trở 1 kΩ nối giữa 50–53–55 và sử dụng analog input 53 làm nguồn reference.
Với tín hiệu 0–10 V, switch S201 phải ở chế độ Voltage. Sau đó cấu hình:
- 3-15 – Reference 1 Source = Analog Input 53
- 6-10 – Terminal 53 Low Voltage = 0 V
- 6-11 – Terminal 53 High Voltage = 10 V
- 6-14 – Terminal 53 Low Ref./Feedb. Value = giá trị thấp
- 6-15 – Terminal 53 High Ref./Feedb. Value = giá trị cao
Ví dụ, nếu muốn 0–10 V tương ứng 20–50 Hz thì có thể cấu hình 6-14 = 20 Hz và 6-15 = 50 Hz. Đây cũng chính là cách Operating Guide minh họa khi commissioning bằng tín hiệu analog ngoài.
4. Điều khiển bằng tín hiệu 4–20 mA từ PLC
Khi PLC hoặc bộ điều khiển xuất tín hiệu 4–20 mA, terminal 53 có thể được chuyển sang chế độ dòng điện bằng S201.
Các parameter scaling chính:
| Parameter | Giá trị ví dụ |
| 3-15 | Analog Input 53 |
| 6-12 | 4 mA |
| 6-13 | 20 mA |
| 6-14 | Reference tại 4 mA |
| 6-15 | Reference tại 20 mA |
Programming Guide quy định 6-12 là giá trị dòng thấp của terminal 53, 6-13 là dòng cao, còn 6-14 và 6-15 dùng để quy đổi tín hiệu đó thành reference hoặc feedback tương ứng.
Ví dụ, nếu hệ thống cần 4 mA tương ứng 20 Hz và 20 mA tương ứng 50 Hz thì scaling 6-14 và 6-15 theo hai mức trên. Với hệ thống lạnh, nguyên tắc tương tự cũng có thể được sử dụng khi analog input đóng vai trò feedback áp suất. Khi đó cần cấu hình thêm chế độ Closed Loop, nguồn feedback và đơn vị kỹ thuật phù hợp.
5. Điều khiển nhiều cấp tốc độ
FC103 hỗ trợ 8 Preset Reference trong parameter 3-10 – Preset Reference. Các input digital có thể được gán Preset ref bit 0, bit 1 và bit 2 để lựa chọn các giá trị preset khác nhau. Programming Guide cho phép 3-10 lưu tám reference từ 0 đến 7.
Phương pháp này phù hợp với những hệ thống chỉ cần một số tốc độ cố định và không cần PLC gửi giá trị analog liên tục.
6. Điều khiển Danfoss FC103 qua Modbus RTU
FC103 tích hợp cổng RS485 tại:
- 68 = P RS485
- 69 = N RS485
- 61 = COM RS485
Các parameter quan trọng gồm:
| Parameter | Chức năng |
| 8-30 | Protocol |
| 8-31 | Address |
| 8-32 | Baud Rate |
| 8-33 | Parity / Stop Bits |
Để sử dụng Modbus RTU: 8-30 – Protocol = [2] Modbus RTU
Programming Guide xác nhận [2] tại 8-30 là Modbus RTU. Parameter 8-31 dùng đặt địa chỉ, 8-32 chọn baud rate từ các mức 2400 đến 115200 baud và 8-33 cấu hình parity/stop bit.
Ví dụ nếu PLC được đặt 9600 baud, Even Parity, 1 Stop Bit thì FC103 cũng phải dùng cùng cấu hình. Không nên chỉ cài địa chỉ slave rồi kết luận truyền thông đã hoàn tất; protocol, baud rate, parity, wiring P/N và cấu trúc thanh ghi đều phải tương thích.
VI. Cài Đặt biến tần FC103 Cho Ứng Dụng Hệ Thống Lạnh
1. Sử dụng SmartStart
Đây là một điểm đáng chú ý khi cài đặt biến tần Danfoss FC103 cho hệ thống lạnh. SmartStart có thể hướng dẫn cấu hình các thông tin như minimum frequency, maximum frequency, setpoint, dòng motor, tốc độ motor và một số thông số đặc trưng của compressor hoặc condenser.
Với hệ thống thực tế, sử dụng SmartStart thường thuận tiện hơn việc lần lượt tìm toàn bộ parameter trong Main Menu, đặc biệt với người mới commissioning FC103.

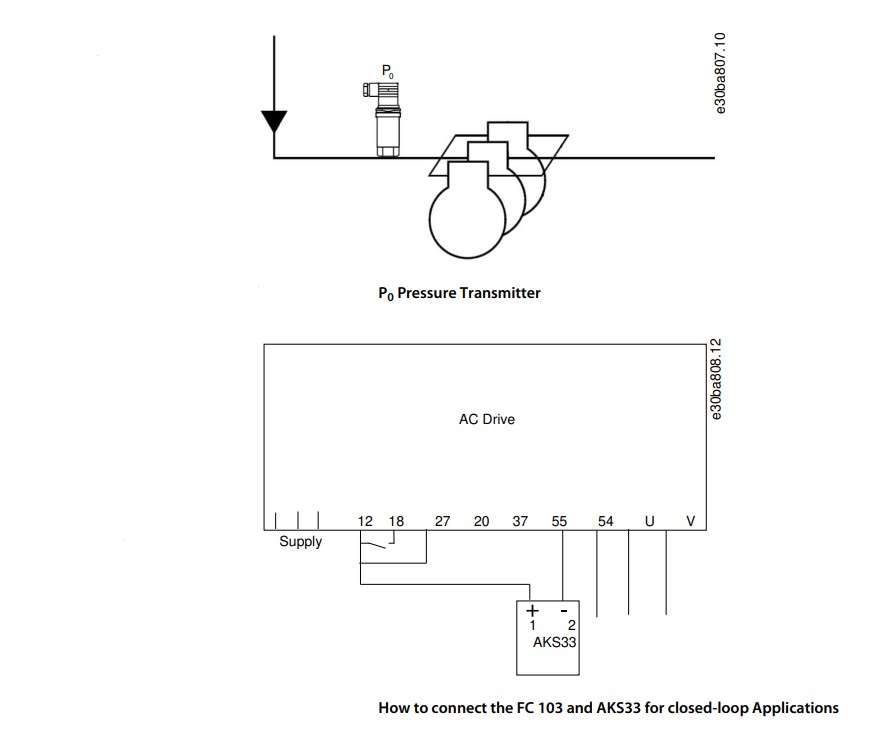

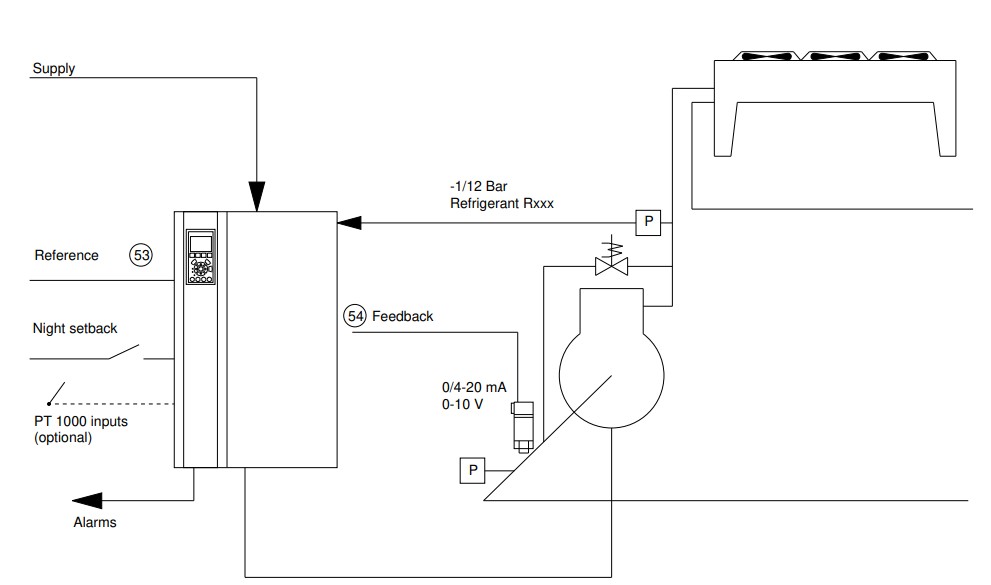

2. Điều khiển áp suất Closed Loop
Nếu yêu cầu giữ ổn định áp suất hút hoặc áp suất ngưng tụ, FC103 có thể nhận tín hiệu transmitter qua analog input và sử dụng bộ PID tích hợp. Nhóm Quick Menu Closed Loop bao gồm các parameter quan trọng như 20-00 Feedback 1 Source, 20-12 Reference/Feedback Unit, 20-21 Setpoint 1, 20-93 PID Proportional Gain và 20-94 PID Integral Time.
Việc cài PID không nên sao chép một bộ thông số chung cho mọi hệ thống. Giá trị P và I phải được hiệu chỉnh theo độ trễ cảm biến, thể tích hệ thống, tải lạnh và đặc tính của compressor hoặc quạt.
3. Sleep Mode và tối ưu hệ thống
Sleep Mode phù hợp khi nhu cầu tải giảm thấp trong thời gian dài. FC103 có thể dừng hoặc chuyển trạng thái nghỉ khi điều kiện đạt yêu cầu và tự khởi động lại theo mức wake-up đã cài đặt. Parameter 22-43, chẳng hạn, xác định Wake-up Speed theo Hz trong điều kiện phù hợp.
FC103 cũng hỗ trợ Day/Night Control và P0 Optimization, cho phép hệ thống lạnh linh hoạt hơn theo tải thực tế. Đây là những chức năng nên được cấu hình sau khi phần motor, sensor và vòng điều khiển cơ bản đã chạy ổn định.
VII. Bảng Mã Lỗi Biến Tần Danfoss FC103 Thường Gặp
| Mã | Ý nghĩa | Hướng kiểm tra |
| 2 | Live zero error | Kiểm tra tín hiệu 53/54 và scaling analog |
| 4 | Mains phase loss | Kiểm tra nguồn vào, mất pha, lệch pha |
| 7 | DC over voltage | Kiểm tra ramp-down, tải và điện áp DC bus |
| 8 | DC under voltage | Kiểm tra điện áp nguồn |
| 9 | Inverter overloaded | Kiểm tra tải và khả năng chịu tải biến tần |
| 13 | Overcurrent | Kiểm tra tải, motor, cáp và thời gian tăng tốc |
| 49 | Speed limit | Kiểm tra giới hạn tốc độ/tần số |
| 50–58 | Lỗi AMA | Kiểm tra thông số motor và điều kiện AMA |
| 59 | Current limit | Kiểm tra tải và giới hạn dòng |
| 80 | Drive initialized | Biến tần đã được đưa về giá trị mặc định |
Không nên reset lỗi liên tục khi chưa xử lý nguyên nhân. Với biến tần đang điều khiển compressor, thao tác start/stop liên tục còn có thể ảnh hưởng tới chính máy nén và hệ thống lạnh.
Nếu Danfoss FC103 không chạy, chạy sai tốc độ, báo quá dòng, quá áp, AMA không hoàn thành, không nhận tín hiệu 4–20 mA hoặc không kết nối được PLC qua Modbus RTU, hãy liên hệ Tự động hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra, cài đặt và xử lý biến tần Danfoss theo đúng hệ thống thực tế.
