Hướng Dẫn Cài Đặt Biến Tần Hitachi WJ200 Chi Tiết

Trong quá trình sử dụng biến tần Hitachi WJ200, người dùng thường gặp một số vấn đề như biến tần không nhận lệnh RUN, không thay đổi được tần số, động cơ chạy sai chiều, không nhận tín hiệu biến trở hoặc không kết nối được với PLC qua Modbus.

Bài viết dưới đây sẽ hướng dẫn cài đặt biến tần Hitachi WJ200 từ cơ bản đến thực tế, bao gồm cách sử dụng bàn phím, đấu dây, reset mặc định, cài thời gian tăng giảm tốc, chạy bằng keypad, công tắc ngoài, biến trở 0–10V, tín hiệu 4–20mA, nhiều cấp tốc độ và truyền thông Modbus RS485.

I. Tổng Quan Về Biến Tần Hitachi WJ200

Hitachi WJ200 là dòng biến tần đa năng của Hitachi Industrial Equipment Systems, được phát triển để điều khiển tốc độ và mô-men của động cơ trong nhiều hệ thống máy móc công nghiệp.

Dòng WJ200 có các phiên bản 1 pha 200V, 3 pha 200V và 3 pha 400V, với dải công suất từ khoảng 0,1 kW đến 15 kW, đáp ứng từ các máy công suất nhỏ đến nhiều ứng dụng truyền động công nghiệp phổ biến.
WJ200 được sử dụng trong nhiều ứng dụng như băng tải, máy đóng gói, máy khuấy, máy chế tạo, quạt, bơm, hệ thống HVAC và các dây chuyền tự động hóa.

Bên cạnh chế độ điều khiển V/f thông thường, biến tần còn hỗ trợ Sensorless Vector Control, phù hợp với những ứng dụng cần mô-men tốt hơn ở tốc độ thấp. Theo tài liệu của Hitachi, WJ200 có khả năng đạt mô-men khởi động cao và hỗ trợ vận hành ổn định trong dải tốc độ rộng.

Ngoài chức năng điều khiển động cơ cơ bản, Hitachi WJ200 còn tích hợp nhiều tính năng phục vụ hệ thống tự động hóa như PID, 16 cấp tốc độ, Auto-Tuning, EzSQ, truyền thông RS485 Modbus RTU và chức năng an toàn STO – Safe Torque Off. Biến tần cũng có cổng USB phục vụ kết nối với máy tính và hỗ trợ nhiều đầu vào/đầu ra số, analog để kết nối với công tắc, biến trở, cảm biến, PLC hoặc HMI.

Về khả năng điều khiển, WJ200 cho phép người dùng lựa chọn linh hoạt nguồn lệnh chạy và nguồn đặt tần số. Biến tần có thể vận hành trực tiếp từ bàn phím, nhận lệnh từ terminal ngoài, nhận tín hiệu analog 0–10V hoặc 4–20mA, điều khiển nhiều cấp tốc độ hoặc nhận lệnh từ PLC/HMI thông qua Modbus RS485.

Nhờ khả năng cấu hình linh hoạt và tích hợp nhiều chức năng ngay trên biến tần, WJ200 có thể đáp ứng cả những hệ thống điều khiển đơn giản lẫn các ứng dụng cần kết nối với hệ thống tự động hóa. Tuy nhiên, để biến tần hoạt động đúng với từng phương án điều khiển, người dùng cần nắm rõ cách sử dụng bàn phím, sơ đồ đấu dây và các nhóm tham số quan trọng. Các phần tiếp theo sẽ hướng dẫn chi tiết cài đặt biến tần Hitachi WJ200 theo từng trường hợp thực tế.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Hitachi WJ200

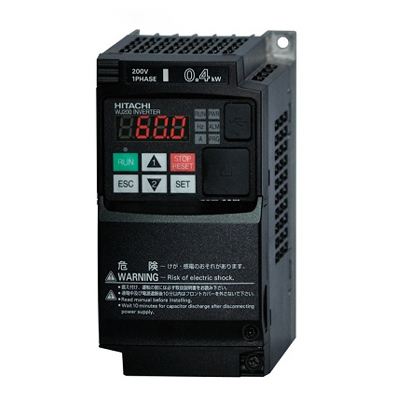

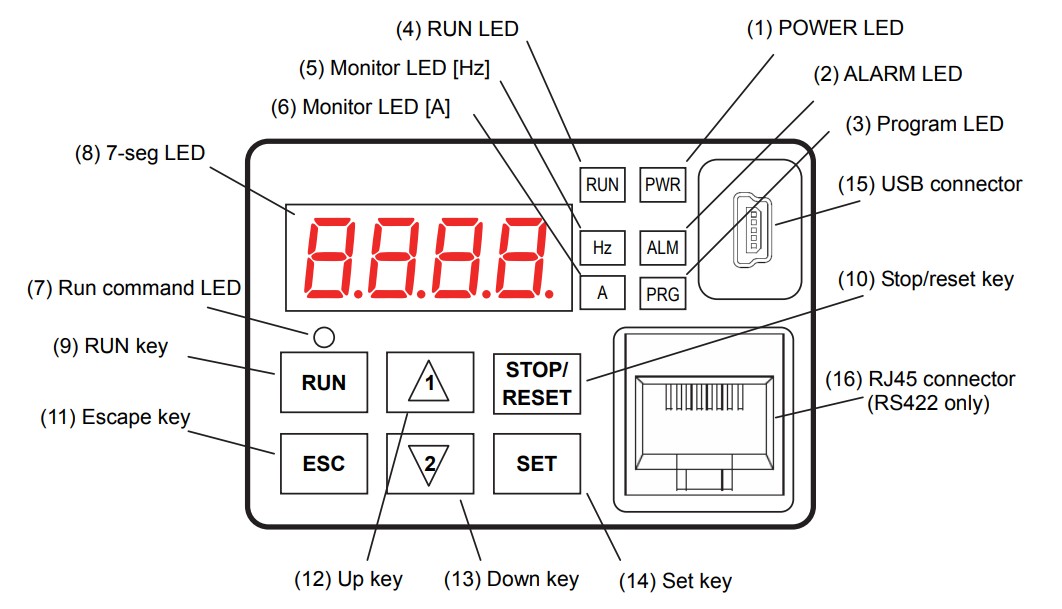

Bàn phím tích hợp trên WJ200 cho phép người dùng theo dõi trạng thái vận hành, chỉnh sửa tham số và trực tiếp RUN/STOP biến tần.

1. Chức năng các phím chính

Phím	Chức năng
RUN	Chạy động cơ khi lệnh RUN được chọn từ bàn phím
STOP/RESET	Dừng động cơ hoặc reset lỗi
ESC	Quay lại menu hoặc cấp hiển thị trước
SET	Truy cập tham số và xác nhận/lưu giá trị
▲ / ▼	Di chuyển giữa các tham số hoặc tăng giảm giá trị

Ngoài ra, mặt trước còn có các đèn báo:

• RUN: biến tần đang xuất điện áp ra động cơ.
• PRG: đang ở chế độ chỉnh tham số.
• PWR: biến tần đang được cấp nguồn.
• ALM: biến tần đang có lỗi.
• Hz/A: cho biết đơn vị dữ liệu đang được hiển thị.

Khi chỉnh xong một tham số, cần nhấn SET để ghi giá trị mới vào bộ nhớ.

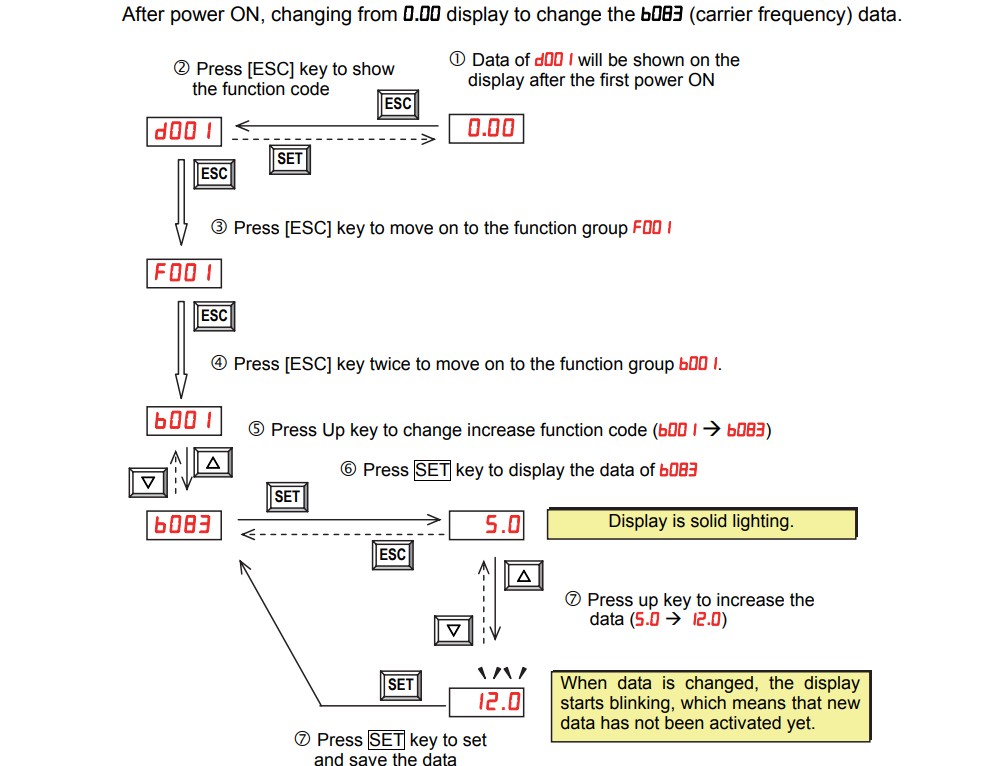

2. Cách thay đổi một tham số

Ví dụ cần cài thời gian tăng tốc F002:

1. Cấp nguồn cho biến tần.
2. Nhấn ESC để chuyển đến màn hình tham số nếu cần.
3. Sử dụng ▲/▼ tìm F002.
4. Nhấn SET.
5. Dùng ▲/▼ chỉnh giá trị mong muốn.
6. Nhấn SET lần nữa để lưu.
7. Nhấn ESC để trở lại màn hình giám sát.

Quy trình tương tự có thể áp dụng cho A001, A002, F001, F003 và các nhóm tham số khác.

Nếu không tìm thấy một số tham số, hãy kiểm tra b037 – Function Code Display Restriction. Khi cần hiển thị đầy đủ, có thể sử dụng chế độ hiển thị tất cả tham số phù hợp. Manual cũng lưu ý một số tham số không thể thay đổi khi biến tần đang RUN hoặc khi chức năng khóa phần mềm b031 được kích hoạt.

III. Sơ Đồ Đấu Dây Biến Tần Hitachi WJ200

Tải manual biến tần Hitachi WJ200: TẠI ĐÂY

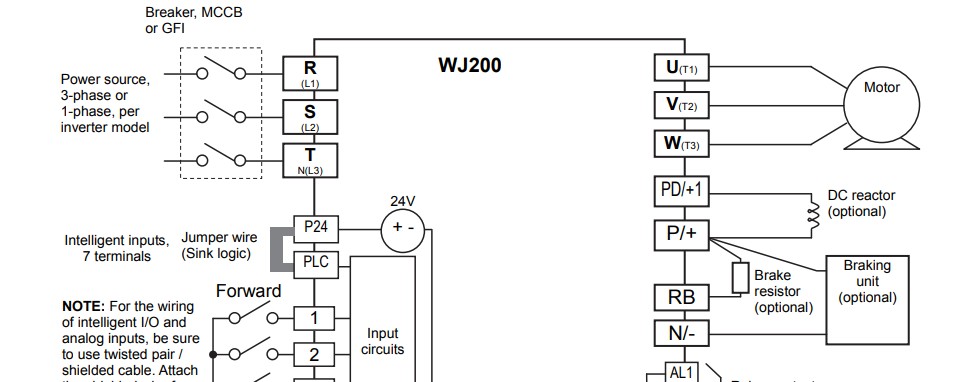

Đấu dây đúng là bước bắt buộc trước khi thực hiện cài đặt biến tần Hitachi WJ200.

1. Đấu nguồn vào và động cơ

Các terminal động lực cơ bản gồm:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn AC đầu vào, sử dụng tùy model
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
PD/+1, P/+	Liên quan DC reactor
P/+, N/-	DC Bus
RB	Điện trở hãm trên model hỗ trợ
Ground	Tiếp địa

Nguồn 1 pha hay 3 pha phải được đấu đúng theo model và thông tin nameplate của biến tần. Tuyệt đối không cấp điện lưới vào U/T1, V/T2, W/T3, vì đây là đầu ra của biến tần dành cho động cơ. Hitachi cũng yêu cầu kiểm tra đúng cấp điện áp của từng model trước khi đóng điện.

Sau khi ngắt nguồn, cần chờ ít nhất 10 phút trước khi tháo nắp hoặc tiến hành bảo trì do điện áp nguy hiểm có thể còn tồn tại trong mạch DC Bus.

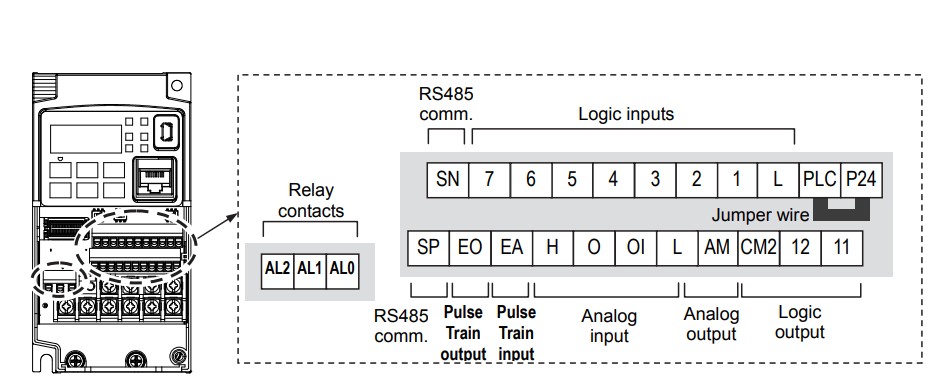

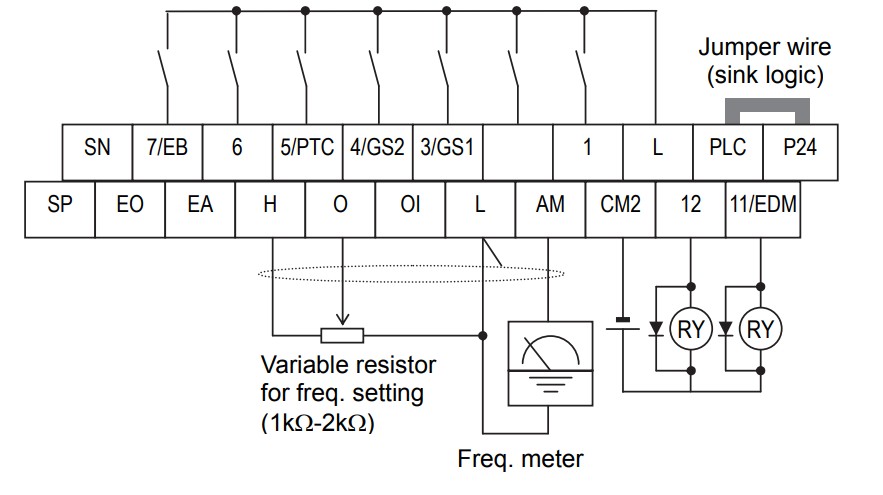

2. Các terminal điều khiển thường dùng

Terminal	Chức năng
P24	Nguồn +24VDC cho đầu vào logic
PLC	Common cho đầu vào số
1–7	Các đầu vào số lập trình
H	Nguồn tham chiếu +10V
O	Analog voltage input 0–10V
OI	Analog current input 4–20mA
L	Common tín hiệu analog
AM	Analog output 0–10V
11, 12	Digital output
CM2	Common digital output
SP, SN	RS485 Modbus
AL0, AL1, AL2	Relay alarm/output

WJ200 cung cấp P24 24VDC, đầu vào số 1–7, đầu vào analog O/OI, đầu ra AM và cổng SP/SN cho RS485.

3. Một số lưu ý khi đấu dây

• Không đi dây tín hiệu analog chung máng với cáp động lực.
• Nên sử dụng cáp xoắn chống nhiễu cho analog và RS485.
• Nối shield đúng kỹ thuật, ưu tiên nối một đầu tại phía biến tần.

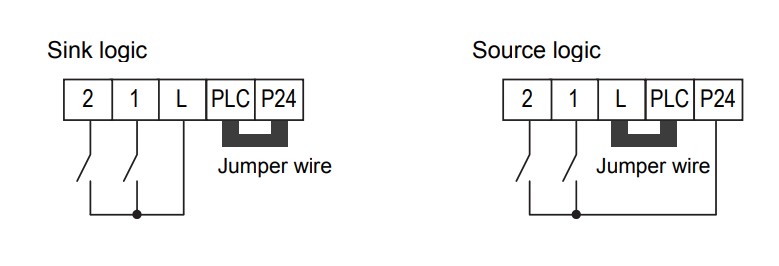

• Kiểm tra cấu hình Sink/Source của đầu vào số.
• Không đấu hoặc tháo dây khi biến tần đang có điện.
• Luôn nối đất biến tần và động cơ.

Manual WJ200 đặc biệt khuyến nghị dùng twisted pair/shielded cable cho các tín hiệu analog và I/O trong môi trường nhiễu.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Hitachi WJ200

1. Kiểm tra trước khi cấp nguồn

Trước khi cài đặt cần ghi lại thông tin trên nameplate động cơ:

• Công suất.
• Điện áp.
• Dòng định mức.
• Tần số định mức.
• Số cực.
• Tốc độ định mức.

Đồng thời kiểm tra model biến tần có phù hợp với nguồn điện và công suất động cơ hay không.

2. Reset biến tần Hitachi WJ200 về mặc định

Khi cần khôi phục tham số, WJ200 sử dụng nhóm:

• b084: lựa chọn chế độ Initialize.
• b094: lựa chọn phạm vi dữ liệu cần reset.
• b085: lựa chọn bộ giá trị mặc định theo khu vực.
• b180: kích hoạt quá trình Initialize.

Ví dụ muốn khởi tạo toàn bộ tham số:

• b084 = 02: Initialize all parameters.
• Chọn b094 và b085 phù hợp.
• Sau đó đặt b180 = 01 để thực hiện.

Manual quy định b084 còn có các lựa chọn xóa lịch sử lỗi hoặc vừa reset tham số vừa xóa lịch sử.

Lưu ý: Không reset một biến tần đang vận hành trên máy cũ khi chưa sao lưu thông số, vì việc Initialize có thể làm mất toàn bộ cấu hình ứng dụng.

3. Cài tần số cơ bản

Một số tham số quan trọng:

Tham số	Chức năng
F001	Tần số đặt
F002	Thời gian tăng tốc
F003	Thời gian giảm tốc
F004	Chọn chiều RUN bằng keypad
A003	Base Frequency
A004	Maximum Frequency
A082	Điện áp động cơ/AVR

Trong đó:

• F002: thời gian động cơ tăng lên tốc độ yêu cầu.
• F003: thời gian động cơ giảm tốc về 0.
• A003: nên cài theo tần số định mức của động cơ, thường gặp 50Hz hoặc 60Hz.
• A004: giới hạn tần số tối đa cho phép.

Không nên cài F002 hoặc F003 quá ngắn khi chưa kiểm tra tải. Tăng tốc quá nhanh có thể dẫn đến quá dòng, trong khi giảm tốc quá nhanh có thể làm điện áp DC Bus tăng cao và gây lỗi quá áp.

4. Chọn nguồn đặt tần số – A001

A001 – Frequency Source là một trong những tham số quan trọng nhất của WJ200.

A001	Nguồn đặt tần số
00	Keypad potentiometer
01	Control terminal – O/OI
02	Digital Operator – F001
03	Modbus
04	Option
06	Pulse train
07	EzSQ
10	Calculation function

Các giá trị A001 được Hitachi quy định trong bảng tham số của WJ200.

Với bàn phím tích hợp thông thường, muốn nhập tần số bằng F001 thì sử dụng:

A001 = 02

5. Chọn nguồn lệnh RUN – A002

A002	Nguồn RUN/STOP
01	Terminal điều khiển
02	Bàn phím
03	Modbus
04	Option

Nếu muốn nhấn RUN/STOP ngay trên bàn phím: A002 = 02

Nếu sử dụng công tắc ngoài: A002 = 01

Nếu PLC điều khiển qua RS485: A002 = 03

6. Cài bảo vệ quá tải động cơ

Tham số b012 – Electronic Thermal Setting nên được thiết lập phù hợp với dòng định mức của động cơ.

Không nên tăng b012 tùy ý để tránh lỗi overload vì nếu cài cao hơn dòng định mức thực tế, động cơ có thể bị quá nhiệt mà không được bảo vệ đúng mức. Hitachi khuyến cáo giá trị này cần tương ứng với FLA trên nameplate động cơ.

7. Chạy thử

Khi chạy lần đầu:

1. Nên tách tải nếu có thể.
2. Đặt tần số thấp, ví dụ 5–10Hz.
3. Nhấn RUN.
4. Kiểm tra chiều quay.
5. Theo dõi dòng điện.
6. Kiểm tra rung, tiếng ồn.
7. Tăng tần số từ từ.
8. Sau khi xác nhận ổn định mới chạy tải.

Nếu chiều quay ngược, ngắt nguồn và đổi chéo hai trong ba dây U/V/W của động cơ.

V. Cài Đặt Hitachi WJ200 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ hoàn toàn bằng bàn phím

Đây là phương án nên dùng đầu tiên khi commissioning.

Cài:

• A001 = 02: lấy tần số từ F001.
• A002 = 02: RUN bằng bàn phím.
• F001: tần số mong muốn.
• F002: thời gian tăng tốc.
• F003: thời gian giảm tốc.
• F004 = 00: RUN thuận.
• F004 = 01: RUN nghịch.

Sau đó nhập F001, nhấn RUN để chạy và STOP/RESET để dừng. Nếu thay đổi F001 nhưng tốc độ không thay đổi, cần kiểm tra lại A001. Manual cũng hướng dẫn khi chỉnh tần số từ operator thì A001 phải được đặt đúng nguồn operator.

2. RUN bằng công tắc ngoài, chỉnh tốc độ bằng bàn phím

Cài:

• A001 = 02
• A002 = 01
• F001: đặt tốc độ.

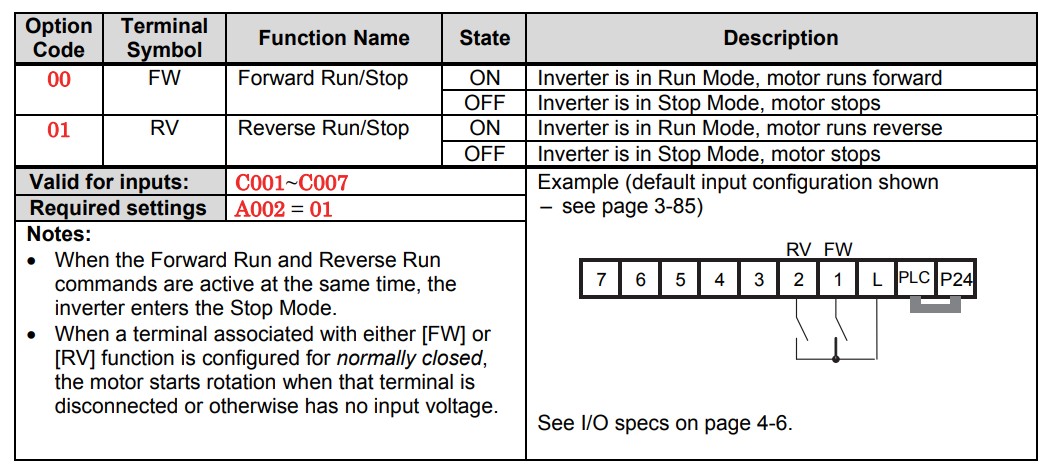

Tiếp theo gán một đầu vào C001–C007 làm FW: Giá trị chức năng 00 = FW – Forward Run/Stop.

Nếu cần chạy nghịch, gán thêm một đầu vào: 01 = RV – Reverse Run/Stop.

Khi FW ON, biến tần chạy thuận. Khi FW OFF, biến tần dừng theo thời gian giảm tốc. Hitachi yêu cầu A002 = 01 khi FW/RV được điều khiển qua terminal.

3. RUN bằng công tắc, chỉnh tốc độ bằng biến trở 0–10V

Đây là cách cài đặt biến tần Hitachi WJ200 rất phổ biến cho quạt, bơm, băng tải và máy đơn giản.

Cài:

• A002 = 01: RUN từ terminal.
• A001 = 01: tần số từ terminal analog.
• A005 = 00 và để tín hiệu AT = OFF để lựa chọn đầu vào O.

Đấu biến trở:

H → đầu biến trở → chân giữa O → đầu còn lại L

Khi xoay biến trở:

• 0V ≈ tần số thấp nhất.
• 10V ≈ tần số tương ứng với giới hạn cài đặt.

Theo manual, với A005 = 00, AT OFF lựa chọn đầu vào điện áp O, còn AT ON lựa chọn đầu vào dòng OI.

4. Điều chỉnh tốc độ bằng tín hiệu 4–20mA

Nếu PLC hoặc cảm biến gửi tín hiệu 4–20mA:

• A001 = 01
• Đấu signal → OI
• Common → L

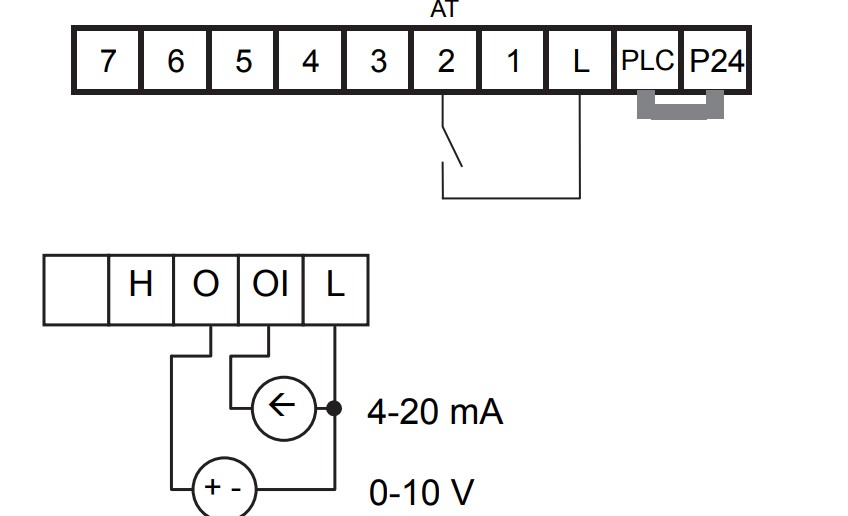

Có thể sử dụng: A005 = 00 và kích hoạt đầu vào AT để chọn OI hoặc thiết lập A005 phù hợp để OI được chọn khi AT không hoạt động.

Đầu vào AT có mã chức năng: 16 = AT – Analog Input Voltage/Current Select

Phương án này thường được sử dụng trong:

• Điều khiển tốc độ bơm.
• Quạt HVAC.
• Hệ thống PID.
• PLC xuất analog 4–20mA.
• Điều khiển theo cảm biến áp suất hoặc lưu lượng.

5. Điều khiển bằng nút nhấn START/STOP ba dây

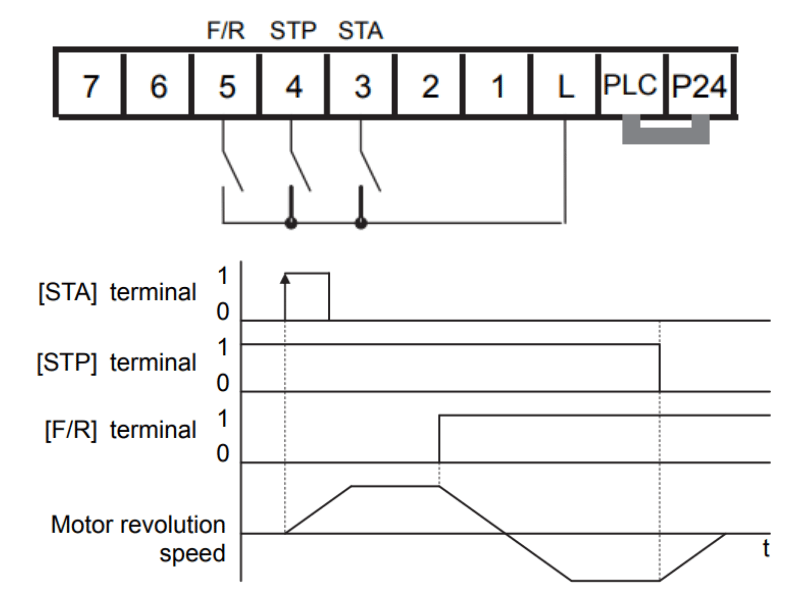

WJ200 hỗ trợ mạch điều khiển 3-wire, rất phù hợp với tủ điện sử dụng nút nhấn START và STOP.

Gán ba đầu vào C001–C007:

• 20 = STA: Start.
• 21 = STP: Stop.
• 22 = F/R: Forward/Reverse.

Đồng thời: A002 = 01

STA sử dụng tín hiệu cạnh để khởi động, STP là tín hiệu dừng và F/R lựa chọn chiều quay. Manual WJ200 mô tả đây là giao diện điều khiển 3-wire tiêu chuẩn công nghiệp.

6. Cài nhiều cấp tốc độ cho Hitachi WJ200

WJ200 có khả năng lưu tới 16 mức tần số khác nhau.

Các tần số được thiết lập tại:

• A020: Speed 0.
• A021: Speed 1.
• A022: Speed 2.
• …
• A035: Speed 15.

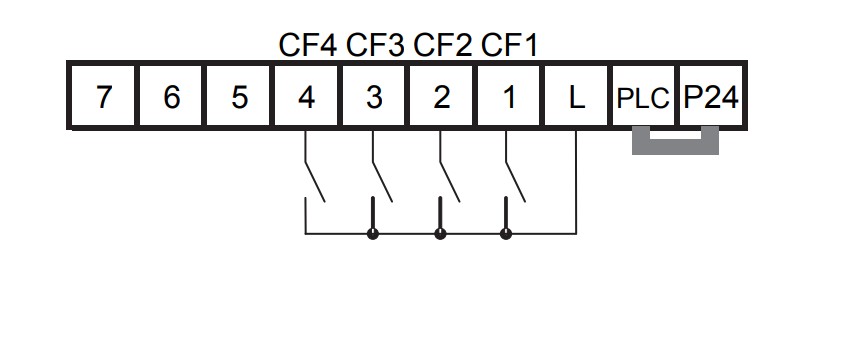

Sau đó gán đầu vào số:

• 02 = CF1
• 03 = CF2
• 04 = CF3
• 05 = CF4

Tổ hợp ON/OFF của CF1–CF4 sẽ lựa chọn một trong các mức tần số A020–A035.

Ví dụ:

CF4	CF3	CF2	CF1	Tốc độ
0	0	0	0	Speed 0
0	0	0	1	Speed 1
0	0	1	0	Speed 2
0	0	1	1	Speed 3
0	1	0	0	Speed 4

WJ200 hỗ trợ tổng cộng 16 tốc độ thông qua tổ hợp CF1–CF4. Phương án này hữu ích khi máy chỉ cần một số tốc độ cố định và không muốn sử dụng analog hoặc PLC.

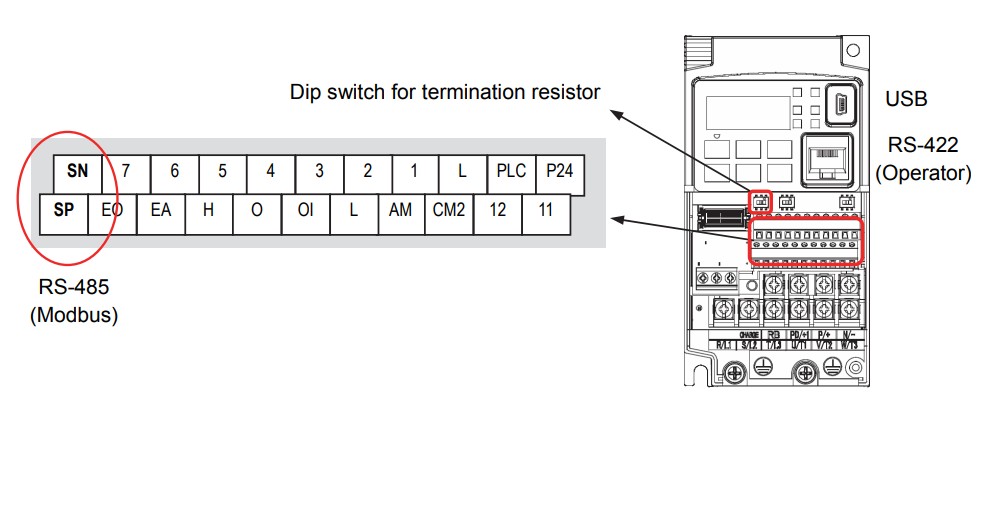

7. Điều khiển Hitachi WJ200 qua Modbus RS485

Hitachi WJ200 tích hợp RS485 Modbus RTU tiêu chuẩn.

Terminal:

• SP
• SN

Nếu muốn cả RUN và tần số được gửi từ PLC/HMI:

• A001 = 03: Frequency command từ Modbus.
• A002 = 03: RUN command từ Modbus.

Các tham số truyền thông chính:

Tham số	Chức năng
C071	Baud rate
C072	Modbus Slave Address
C074	Parity
C075	Stop bit
C076	Xử lý khi lỗi truyền thông
C077	Communication timeout
C078	Communication wait time

C071 hỗ trợ các tốc độ từ 2400 đến 115200 bps, C072 cho phép đặt địa chỉ từ 1–247, còn C074 lựa chọn No/Even/Odd parity.

Ví dụ cấu hình:

• C071 = 06 → 19.2 kbps.
• C072 = 01 → Slave 1.
• C074 = 01 → Even parity.
• C075 = 1 → 1 stop bit.
• A001 = 03.
• A002 = 03.

Lưu ý: Sau khi thay đổi một số tham số truyền thông như tốc độ, parity hoặc stop bit, cần reset hoặc khởi động lại biến tần để cấu hình mới có hiệu lực.

VI. Bảng Mã Lỗi Biến Tần Hitachi WJ200 Thường Gặp

Mã lỗi	Ý nghĩa	Hướng kiểm tra
E01	Quá dòng khi chạy ổn định	Kiểm tra tải, motor, cáp U/V/W
E02	Quá dòng khi giảm tốc	Tăng F003, kiểm tra tải tái sinh
E03	Quá dòng khi tăng tốc	Tăng F002, kiểm tra tải
E04	Quá dòng trong điều kiện khác	Kiểm tra motor, tải, chạm chập
E05	Overload	Kiểm tra tải và b012
E07	Overvoltage	Tăng thời gian giảm tốc F003
E08	EEPROM Error	Kiểm tra tham số, nguồn và biến tần
E09	Undervoltage	Kiểm tra nguồn đầu vào
E12	External Trip	Kiểm tra tín hiệu EXT
E13	USP	Kiểm tra lệnh RUN khi cấp nguồn
E14	Ground Fault	Kiểm tra cách điện motor và dây U/V/W
E21	Inverter Overheat	Kiểm tra quạt, nhiệt độ, thông gió
E35	Thermistor Error	Kiểm tra PTC và terminal số 5
E41	Modbus Communication Error	Kiểm tra SP/SN và tham số truyền thông

Trong trường hợp biến tần Hitachi WJ200 không chạy, không nhận tần số, báo lỗi liên tục hoặc cần kết nối PLC/HMI, người dùng nên kiểm tra lại nguồn lệnh A001/A002, sơ đồ đấu dây và lịch sử lỗi trước khi can thiệp sâu vào phần cứng.

Nếu cần kiểm tra, cài đặt hoặc sửa chữa biến tần Hitachi, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kỹ thuật viên hỗ trợ xác định nguyên nhân và đưa ra phương án phù hợp với hệ thống thực tế.
