Hướng Dẫn Cài Đặt Biến Tần Hitachi SJ300 Chi Tiết

Trong quá trình sử dụng biến tần Hitachi SJ300, người dùng thường gặp một số vấn đề như biến tần không nhận lệnh RUN, động cơ không thay đổi tốc độ theo biến trở, cài sai nguồn đặt tần số, thời gian tăng giảm tốc chưa phù hợp hoặc không biết cách thiết lập các đầu vào điều khiển.

Bài viết dưới đây sẽ hướng dẫn cài đặt biến tần Hitachi SJ300 từ cơ bản đến nâng cao, bao gồm sử dụng bàn phím, đấu dây, chạy bằng keypad, công tắc ngoài, chiết áp, tín hiệu 4–20mA, nhiều cấp tốc độ, Auto-Tuning và truyền thông RS485.

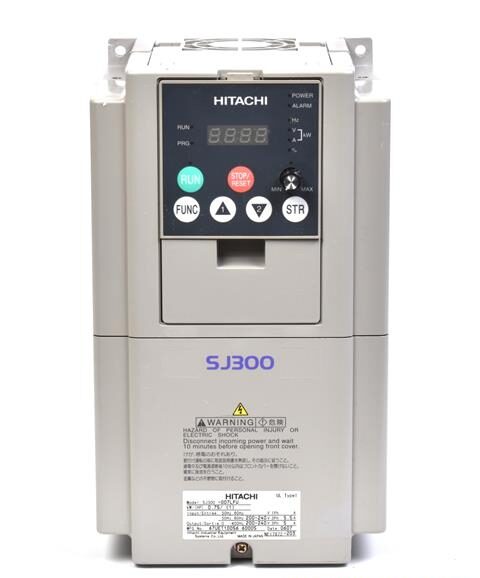

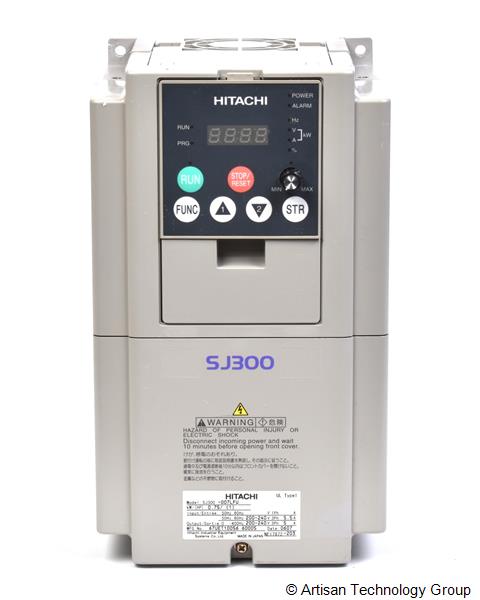

I. Tổng Quan Về Biến Tần Hitachi SJ300

Hitachi SJ300 là dòng biến tần công nghiệp của Hitachi, được thiết kế cho động cơ AC ba pha và có các phiên bản thuộc 200V Class và 400V Class. SJ300 hỗ trợ nhiều phương pháp điều khiển động cơ, từ V/f cơ bản đến các chế độ vector. Theo manual, tham số A044 cho phép lựa chọn:

A044	Chế độ điều khiển
00	V/f – tải mô-men không đổi
01	V/f – tải mô-men biến thiên
02	V/f tự do
03	Sensorless Vector Control
04	Sensorless Vector Control – vùng 0 Hz
05	Vector Control có phản hồi

Đây là một trong những điểm mạnh của SJ300 khi sử dụng cho các ứng dụng cần mô-men tốt ở tốc độ thấp.

Ngoài ra, Hitachi SJ300 còn hỗ trợ:

• Điều khiển Sensorless Vector.
• Tối đa 16 cấp tốc độ cài sẵn.
• Auto-Tuning thông số động cơ.
• PID tích hợp.
• Điều khiển Forward/Reverse.
• Ngõ vào analog 0–10V, 4–20mA và ±10V tùy cấu hình.
• Nhiều đầu vào/đầu ra số có thể lập trình.
• Truyền thông RS485.
• Kết nối card mở rộng cho encoder và các chức năng nâng cao.

Manual Hitachi cũng cho biết SJ300 có thể lưu tới 16 tốc độ đặt trước và nhận tín hiệu tốc độ dạng 0–10V hoặc 4–20mA. Nhờ đó, SJ300 có thể ứng dụng cho băng tải, máy khuấy, máy cuốn, máy ép, quạt, bơm, máy sản xuất và nhiều hệ thống truyền động công nghiệp.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Hitachi SJ300

Trước khi cài đặt biến tần Hitachi SJ300, người dùng cần hiểu cách thao tác với bàn phím. SJ300 có thể sử dụng bàn phím OPE-SRE có tích hợp biến trở hoặc OPE-S không có biến trở. Màn hình LED 4 số vừa dùng để hiển thị thông số vận hành vừa dùng để chỉnh tham số.

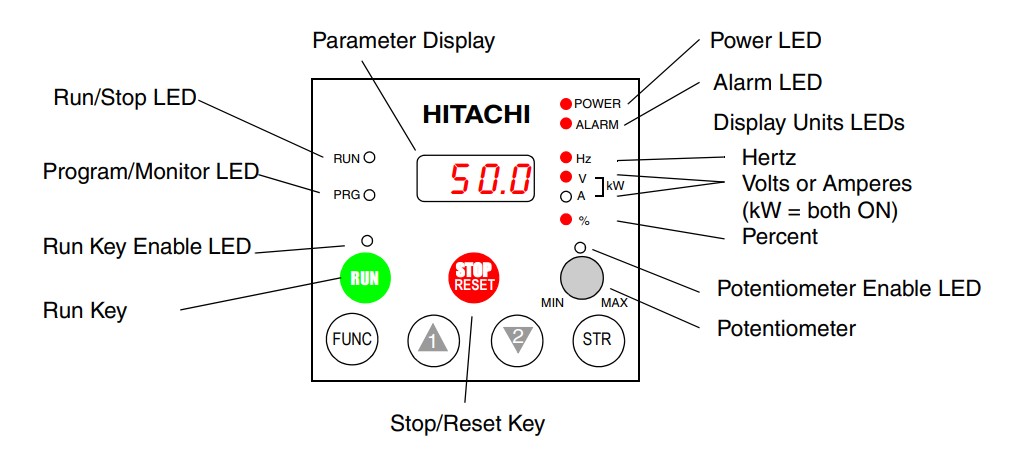

1. Chức năng các phím chính

Phím	Chức năng
RUN	Khởi động động cơ khi RUN Key được cho phép
STOP/RESET	Dừng động cơ hoặc Reset lỗi
FUNC	Truy cập/chuyển nhóm tham số
▲ / ▼	Chọn tham số hoặc tăng giảm giá trị
STR	Lưu giá trị vừa cài vào EEPROM
Potentiometer	Điều chỉnh tốc độ trực tiếp trên phiên bản OPE-SRE

Một số đèn báo quan trọng gồm:

• POWER: biến tần đang được cấp nguồn.
• RUN: biến tần đang xuất điện áp cho động cơ.
• PRG: đang ở chế độ chỉnh tham số.
• ALARM: biến tần đang có lỗi.
• Hz, V, A, kW, %: đơn vị của giá trị đang hiển thị.

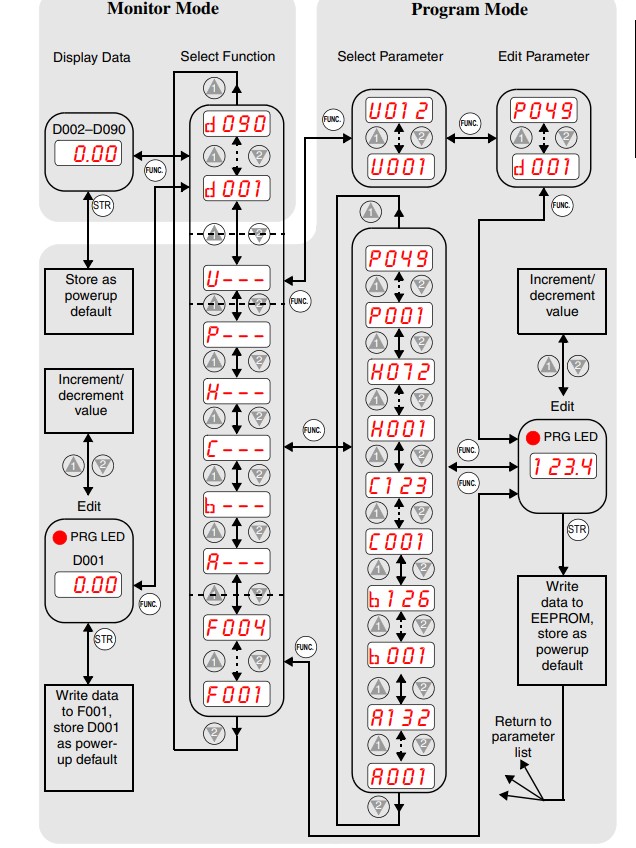

2. Cách thay đổi một tham số trên SJ300

Ví dụ cần thay đổi thời gian tăng tốc F002:

1. Cấp nguồn cho biến tần.
2. Nhấn FUNC để truy cập danh sách tham số.
3. Dùng ▲/▼ tìm nhóm F.
4. Chọn F002.
5. Nhấn FUNC để xem giá trị hiện tại.
6. Dùng ▲/▼ để tăng hoặc giảm thời gian.
7. Nhấn STR để lưu.
8. Trở về màn hình Monitor sau khi hoàn thành.

Điểm quan trọng là phải nhấn STR sau khi thay đổi. Nếu thoát ra mà không lưu, giá trị mới có thể không được ghi vào bộ nhớ.

3. Các thông số giám sát thường dùng

Nhóm D được sử dụng để theo dõi tình trạng hoạt động của biến tần. Trong đó D001 dùng để theo dõi tần số đầu ra. Sau khi cài đặt xong, nên quay về Monitor Mode và quan sát D001 trong quá trình chạy thử để kiểm tra tần số thực tế mà biến tần đang xuất ra. Manual cũng sử dụng D001 trong quy trình chạy thử động cơ.

III. Sơ Đồ Đấu Dây Biến Tần Hitachi SJ300

Đấu dây đúng là điều kiện bắt buộc trước khi tiến hành cài đặt biến tần Hitachi SJ300.

1. Đấu nguồn vào và động cơ

Các terminal động lực cơ bản:

Terminal	Chức năng
R, S, T	Nguồn điện 3 pha đầu vào
U, V, W	Đầu ra nối tới động cơ
P, PD	DC Bus/DC reactor
P, RB	Liên quan đến điện trở hãm trên model hỗ trợ
N	Cực âm DC Bus
Ground	Tiếp địa

SJ300 là biến tần nguồn vào ba pha. Manual quy định các phiên bản 200V Class sử dụng nguồn ba pha 200–240V, còn 400V Class sử dụng nguồn ba pha 380–480V tùy model. Không được cấp nguồn AC vào U, V, W. Đây là các chân đầu ra dành cho động cơ và việc cấp nguồn vào đây có thể làm hỏng biến tần.

Ngoài ra, cần kiểm tra thanh nối giữa P và PD trước khi chạy thử. Hitachi yêu cầu không cấp nguồn hoặc vận hành nếu jumper này bị tháo trong cấu hình tiêu chuẩn.

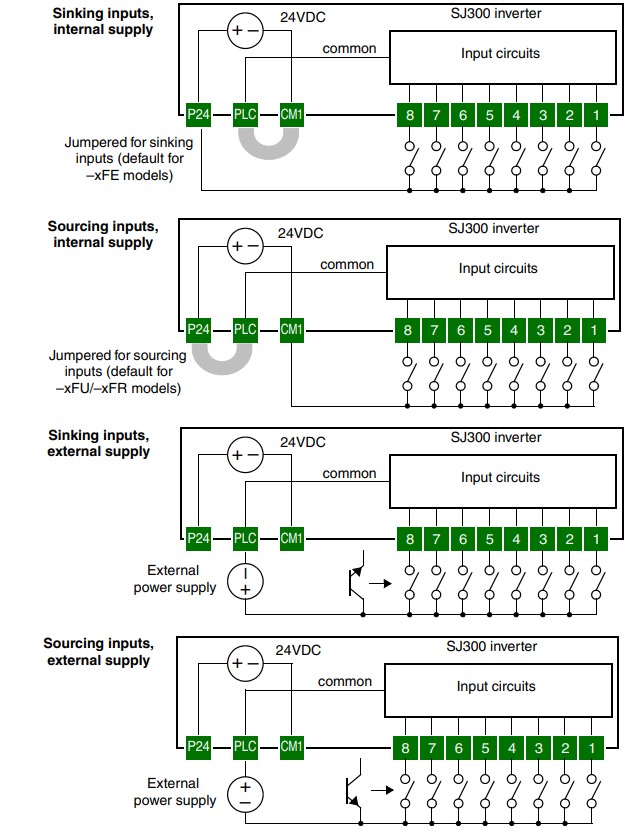

2. Các terminal điều khiển thường dùng

SJ300 có nhiều đầu vào số lập trình:

• FW: chạy thuận.
• 1–8: tám đầu vào thông minh có thể gán chức năng.
• P24: nguồn 24VDC.
• PLC: terminal cấu hình logic.
• CM1: common của mạch điều khiển.
• TH: đầu vào thermistor.

Các đầu vào từ 1 đến 8 được thiết lập bằng:

• C001 → terminal 1
• C002 → terminal 2
• …
• C008 → terminal 8

Hitachi cho phép gán nhiều chức năng khác nhau cho tám đầu vào này. Ví dụ mặc định thường gặp gồm Reset, Analog Select, Jog, Free-run Stop, Multi-speed và Reverse. Lưu ý cấu hình Sink/Source có thể khác theo phiên bản SJ300, vì vậy cần kiểm tra jumper PLC/CM1/P24 theo đúng model trước khi đấu PLC hoặc công tắc ngoài.

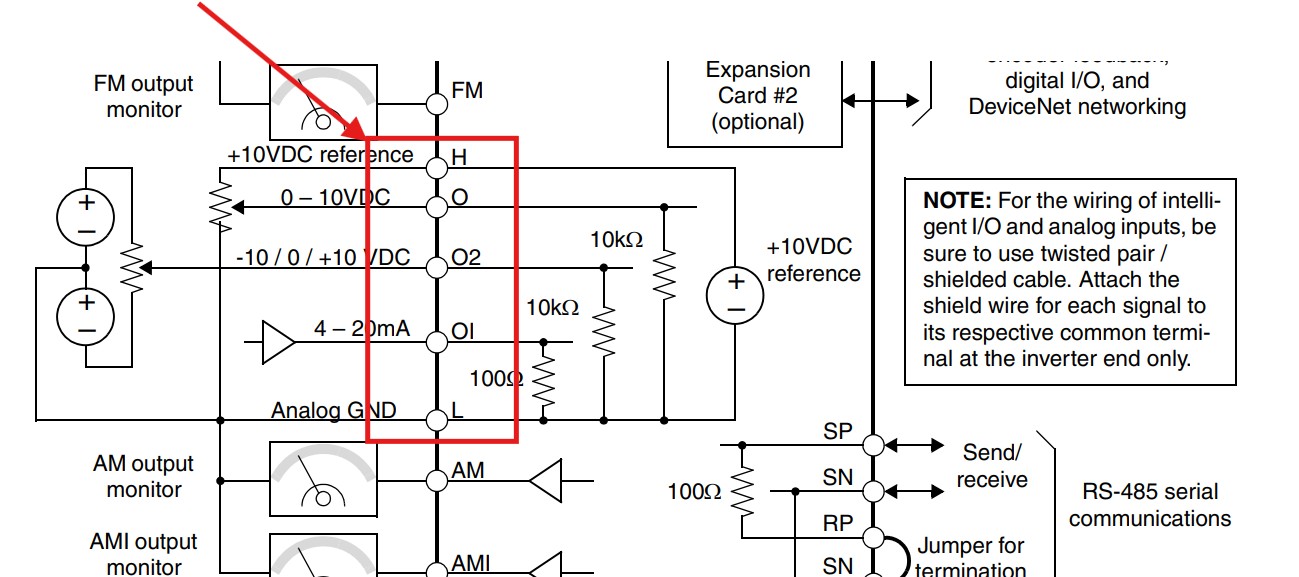

3. Terminal analog

Các terminal analog quan trọng:

Terminal	Chức năng
H	Nguồn tham chiếu +10V
O	Tín hiệu điện áp 0–10V
OI	Tín hiệu dòng 4–20mA
O2	Analog ±10V hoặc cấu hình khác
L	Common analog

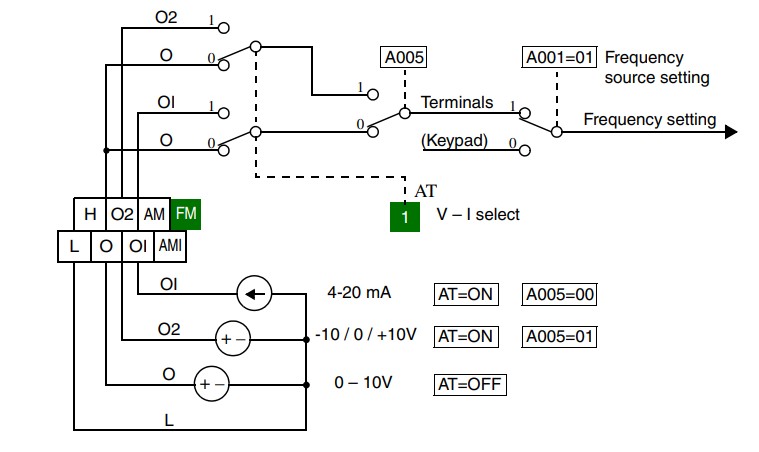

Khi sử dụng tín hiệu analog làm nguồn đặt tần số cần cài: A001 = 01 – Control Terminal

Với cấu hình thông thường:

• AT OFF → sử dụng O–L, tín hiệu 0–10V.
• AT ON và A005 = 00 → sử dụng OI–L, tín hiệu 4–20mA.

Manual SJ300 quy định A001 phải bằng 01 khi sử dụng đầu vào analog làm nguồn đặt tần số.

4. Lưu ý khi đấu dây

• Tách dây điều khiển khỏi dây nguồn R/S/T và dây motor U/V/W.
• Dùng dây xoắn đôi có shield cho tín hiệu analog và truyền thông.
• Chỉ nối shield về common ở phía biến tần theo hướng dẫn của Hitachi.
• Nối đất biến tần và động cơ đúng kỹ thuật.
• Không tháo hoặc đấu lại dây khi biến tần còn điện.
• Kiểm tra đúng điện áp model trước khi cấp nguồn.

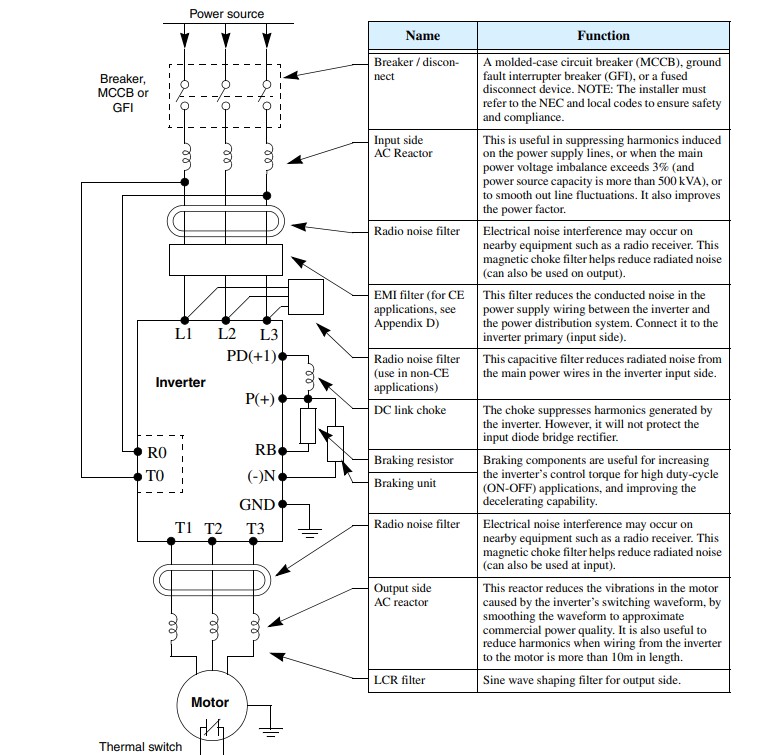

Sơ đồ tổng thể trong manual cũng thể hiện đầy đủ R/S/T, U/V/W, P24, PLC, FW, terminal 1–8, H/O/OI/O2/L và cổng RS485.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Hitachi SJ300

TảI manual biến tần Hitachi SJ300: TẠI ĐÂY

1. Kiểm tra trước khi cài đặt

Trước khi cấp nguồn, nên ghi lại các thông tin trên nameplate động cơ:

• Công suất động cơ.
• Điện áp định mức.
• Dòng định mức.
• Tần số định mức.
• Số cực.
• Tốc độ định mức.

Đồng thời kiểm tra công suất biến tần có phù hợp với động cơ hay không và đảm bảo cơ cấu máy có thể chạy thử an toàn.

2. Khôi phục cài đặt gốc SJ300

Hai tham số liên quan:

B084 – Initialization Mode

B084	Chức năng
00	Xóa lịch sử lỗi
01	Khởi tạo lại tham số
02	Xóa lịch sử lỗi + khởi tạo tham số

B085 – Country Code

B085	Khu vực
00	Japan
01	Europe
02	USA

Không được tự ý thay đổi B085 nếu chưa xác định chắc chắn tiêu chuẩn điện áp và tần số của hệ thống.Quy trình reset đầy đủ của Hitachi còn yêu cầu một tổ hợp phím trên bàn phím để bắt đầu quá trình Initialization; không chỉ đơn giản đặt B084 rồi tắt bật nguồn.

Nếu biến tần đang vận hành trên máy cũ, không nên reset mặc định khi chưa sao lưu toàn bộ tham số hiện tại.

3. Cài tần số cơ bản và tần số tối đa

Hai thông số quan trọng:

• A003: Base Frequency.
• A004: Maximum Frequency.

Ví dụ motor 50Hz thông thường có thể thiết lập:

• A003 = 50Hz.
• A004 = 50Hz nếu không có nhu cầu chạy vượt tần số định mức.

Không nên tự ý tăng A004 lên trên tần số cho phép của động cơ và cơ cấu máy.

4. Chọn nguồn đặt tần số – A001

Đây là một trong những tham số quan trọng nhất khi cài đặt biến tần Hitachi SJ300.

A001	Nguồn đặt tần số
00	Biến trở trên keypad
01	Terminal điều khiển
02	Giá trị F001
03	RS485
04	Expansion Board 1
05	Expansion Board 2

Nếu biến tần RUN được nhưng motor không thay đổi tốc độ theo mong muốn, A001 là thông số nên kiểm tra đầu tiên.

5. Chọn nguồn lệnh RUN – A002

A002	Nguồn lệnh RUN
01	Terminal FW/RV
02	Phím RUN trên keypad
03	RS485
04	Expansion Card 1
05	Expansion Card 2

Ví dụ muốn chạy hoàn toàn bằng bàn phím:

• A001 = 02
• A002 = 02

6. Cài tần số và thời gian tăng giảm tốc

Các tham số cơ bản:

Tham số	Chức năng
F001	Tần số đặt
F002	Thời gian tăng tốc 1
F003	Thời gian giảm tốc 1
F004	Hướng chạy khi sử dụng RUN keypad

Theo bảng tham số của manual, F002 và F003 có giá trị mặc định 30 giây trên các cấu hình tiêu chuẩn. Không nên đặt Acc/Dec quá ngắn ngay từ đầu. Tăng tốc quá nhanh có thể gây: Over Current During Acceleration. Và giảm tốc quá nhanh có thể khiến năng lượng tái sinh làm tăng điện áp DC Bus và gây: Over Voltage.

7. Chọn chế độ điều khiển động cơ

Tham số A044 lựa chọn phương pháp điều khiển. Với các ứng dụng đơn giản, có thể sử dụng chế độ V/f phù hợp với đặc tính tải. Với các máy cần mô-men tốt ở tốc độ thấp, Sensorless Vector là lựa chọn đáng cân nhắc. Nếu sử dụng vector, cần khai báo chính xác thông số motor và nên thực hiện Auto-Tuning.

8. Auto-Tuning động cơ

Một số tham số quan trọng:

Tham số	Chức năng
H001 = 00	Tắt Auto-Tuning
H001 = 01	Auto-Tuning không chủ động quay motor
H001 = 02	Auto-Tuning có quay motor
H002 = 00	Dữ liệu motor tiêu chuẩn
H002 = 01	Sử dụng dữ liệu Auto-Tuning
H002 = 02	Adaptive Tuning
H003	Công suất motor
H004	Số cực motor

Trước Auto-Tuning:

1. Cài A003 đúng tần số định mức motor.
2. Cài A082 đúng điện áp motor.
3. Khai báo H003 và H004.
4. Tắt DC Braking bằng A051 = 00.
5. Đảm bảo motor có thể chạy an toàn.
6. Nên tháo tải cơ khí nếu thực hiện Auto-Tuning có quay.

Với H001 = 02, motor có thể tăng tới khoảng 80% tần số cơ bản trong quá trình Auto-Tuning, vì vậy tuyệt đối không thực hiện khi cơ cấu máy chưa đảm bảo an toàn.

V. Cài Đặt Hitachi SJ300 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ hoàn toàn bằng bàn phím

Cài:

• A001 = 02: lấy tần số từ F001.
• A002 = 02: RUN từ keypad.
• F001: tần số cần chạy.
• F002: thời gian tăng tốc.
• F003: thời gian giảm tốc.

Sau đó nhấn RUN để chạy và STOP/RESET để dừng. Đây là phương pháp nên sử dụng đầu tiên khi chạy thử biến tần và motor.

Nếu sử dụng keypad OPE-SRE có biến trở, có thể cài:

• A001 = 00
• A002 = 02

Lúc này tốc độ được điều chỉnh trực tiếp bằng núm MIN–MAX trên bàn phím.

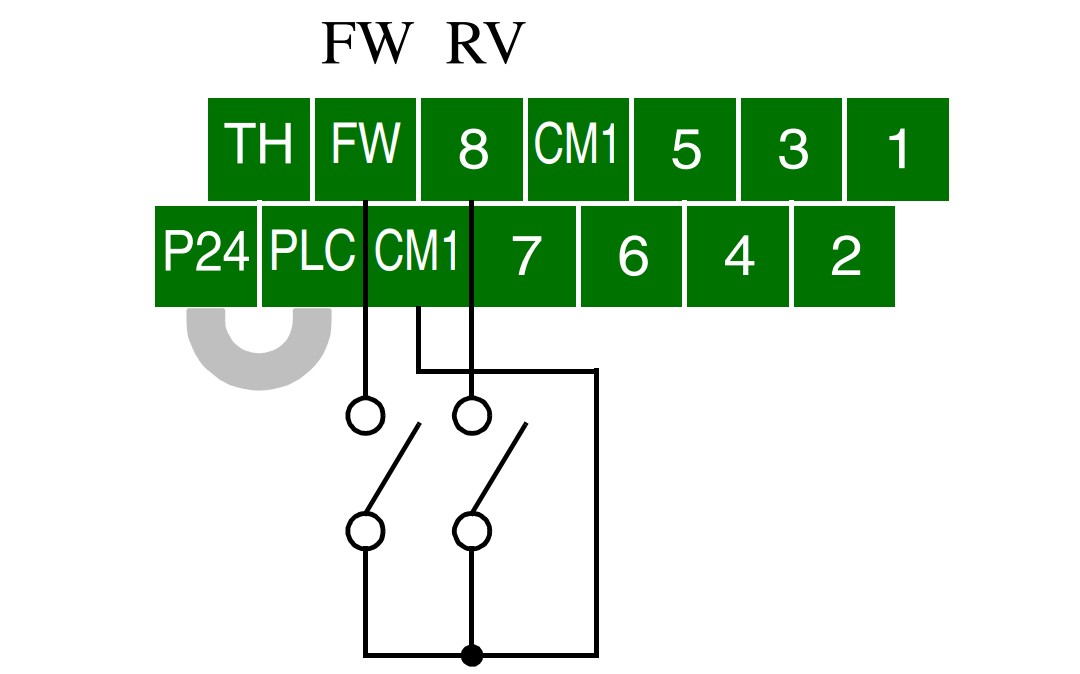

2. Chạy bằng công tắc ngoài, chỉnh tốc độ bằng keypad

Cài:

• A002 = 01: RUN từ terminal.
• A001 = 02: tần số lấy từ F001.

Terminal FW dùng cho chạy thuận. Có thể gán một trong các input 1–8 làm Reverse bằng mã chức năng 01 – RV. Phương án này thích hợp khi người vận hành cần START/STOP bằng nút ngoài nhưng không cần biến trở chỉnh tốc độ.

3. Chạy bằng công tắc, chỉnh tốc độ bằng chiết áp 0–10V

Đây là cách cài đặt biến tần Hitachi SJ300 rất phổ biến.

Cài:

• A002 = 01: RUN từ terminal.
• A001 = 01: tần số từ terminal analog.

Đấu chiết áp:

• Một đầu → H (+10V).
• Chân giữa → O.
• Đầu còn lại → L.

Khi sử dụng O–L làm nguồn tần số, AT phải ở trạng thái phù hợp để chọn đầu vào điện áp. Người dùng có thể sử dụng A011–A016 để hiệu chỉnh dải tín hiệu và lọc nhiễu analog khi cần.

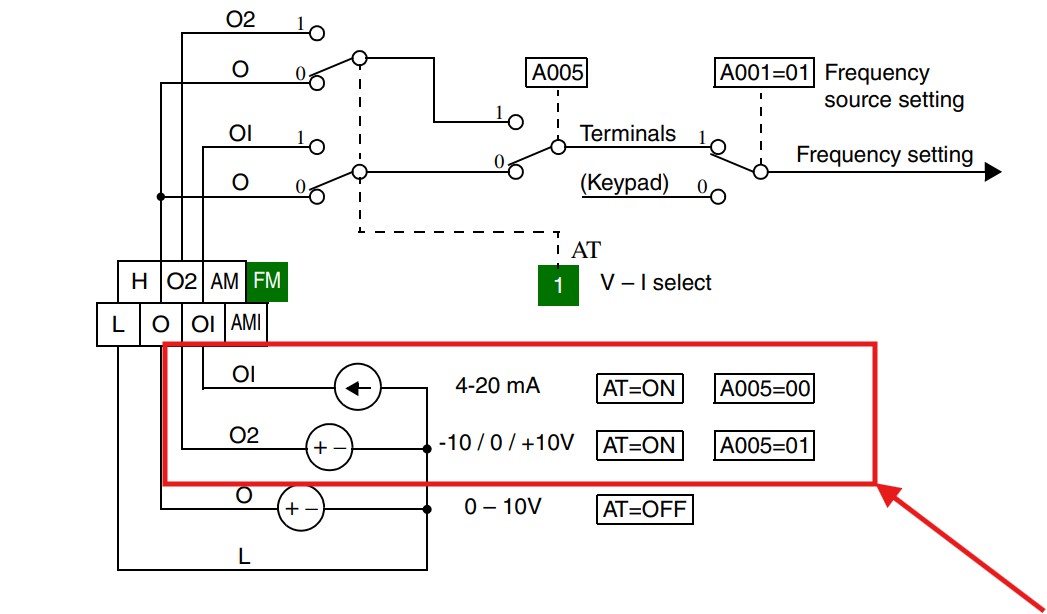

4. Điều khiển tốc độ bằng tín hiệu 4–20mA

Đây là phương án thường dùng khi kết nối cảm biến, PLC hoặc bộ điều khiển quá trình.

Cài:

• A001 = 01
• A005 = 00

Đấu:

• Tín hiệu dòng → OI
• Common → L

Sau đó kích hoạt chức năng AT để chuyển từ ngõ vào O sang OI.

Theo manual:

• AT OFF → O–L.
• AT ON + A005 = 00 → OI–L, 4–20mA.

5. Cài nhiều cấp tốc độ

SJ300 cho phép cài tối đa 16 cấp tốc độ với nhóm:

A020 đến A035

Trong đó:

• A020: tốc độ 0.
• A021: tốc độ 1.
• …
• A035: tốc độ 15.

Đặt:

A019 = 00

Sau đó gán các đầu vào số làm:

• CF1 – mã 02
• CF2 – mã 03
• CF3 – mã 04
• CF4 – mã 05

Bốn bit CF1–CF4 tạo ra các tổ hợp để lựa chọn 16 tốc độ khác nhau.

Ví dụ:

• A020 = 10Hz.
• A021 = 20Hz.
• A022 = 30Hz.
• A023 = 40Hz.
• A024 = 50Hz.

PLC hoặc công tắc ngoài chỉ cần đóng mở các terminal CF tương ứng để lựa chọn tốc độ. Phương án này phù hợp cho máy cần một số tốc độ cố định nhưng không cần analog hoặc truyền thông.

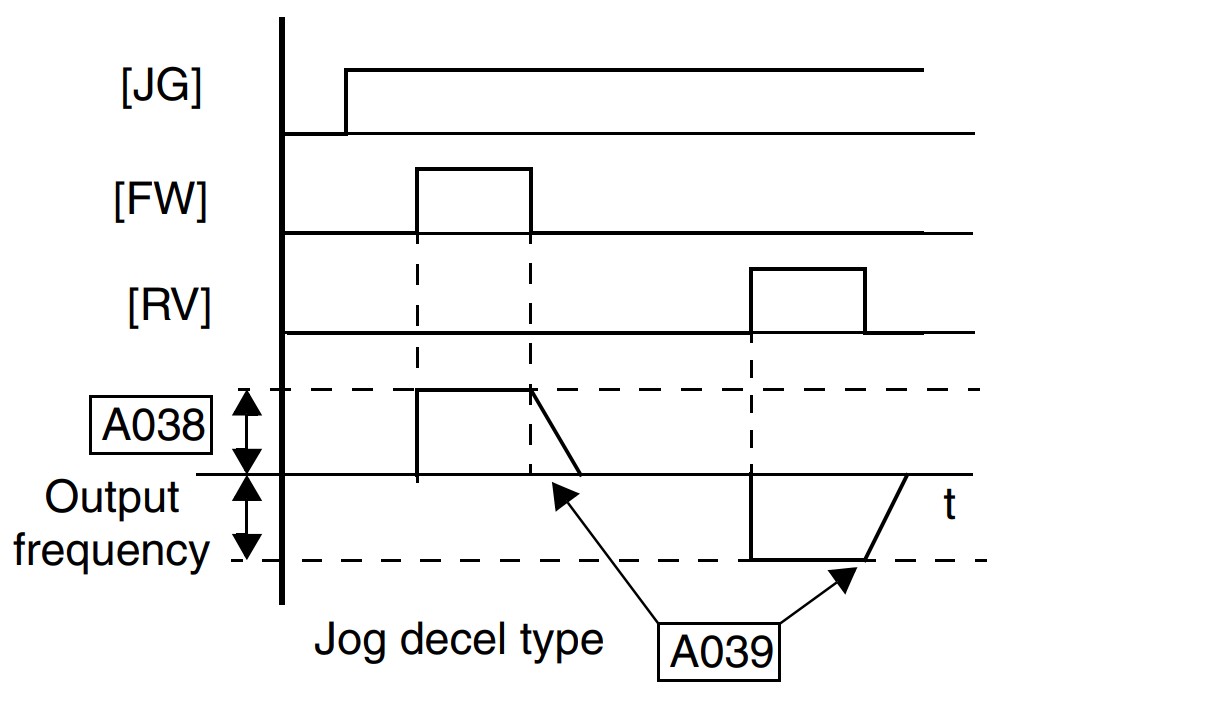

6. Cài chế độ Jog

Jog được sử dụng khi cần motor chạy chậm để căn chỉnh máy.

Thông số chính: A038 – Jog Frequency

Theo manual, Jog Frequency được giới hạn ở mức thấp và thao tác Jog không sử dụng ramp tăng tốc thông thường. Nếu đặt A038 quá cao có thể gây trip quá dòng.

Gán một đầu vào C001–C008 chức năng: 06 – JG

Khi cần Jog:

1. Bật JG.
2. Sau đó bật FW hoặc RV.
3. Motor chạy ở tần số A038.

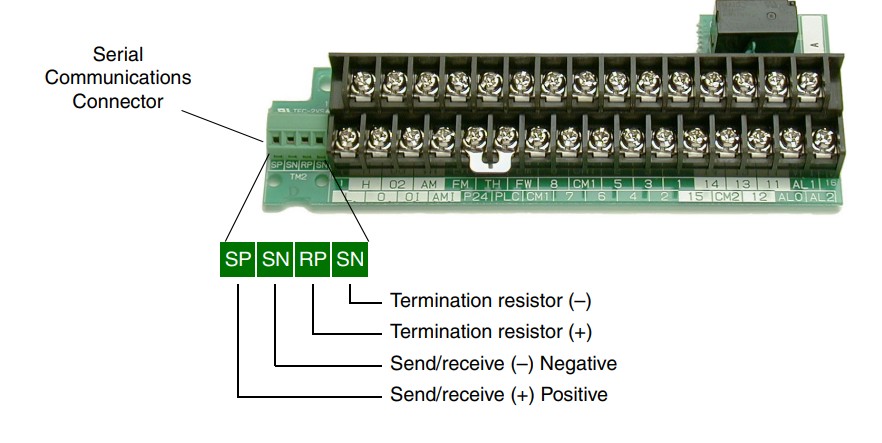

7. Điều khiển Hitachi SJ300 qua RS485

SJ300 tích hợp giao tiếp RS485, cho phép một master giao tiếp với tối đa 32 inverter trên cùng mạng.

Để lấy tần số và lệnh RUN từ truyền thông:

• A001 = 03: Frequency Reference qua RS485.
• A002 = 03: RUN Command qua RS485.

Các tham số truyền thông chính:

Tham số	Chức năng
C070	Nguồn data command
C071	Baud rate
C072	Địa chỉ inverter
C073	Data bits
C074	Parity
C075	Stop bits
C078	Response wait time

Baud rate có thể lựa chọn:

• C071 = 03 → 2400 bps.
• C071 = 04 → 4800 bps.
• C071 = 05 → 9600 bps.
• C071 = 06 → 19200 bps.

C072 cho phép đặt địa chỉ từ 1 đến 32, và mỗi inverter trên cùng mạng phải có địa chỉ riêng. Các terminal truyền thông gồm SP và SN, đồng thời SJ300 có điện trở kết thúc tích hợp để sử dụng tại hai đầu mạng.

VI. Bảng Mã Lỗi Biến Tần Hitachi SJ300 Thường Gặp

Trong quá trình cài đặt biến tần Hitachi SJ300, nếu thiết lập chưa phù hợp với tải hoặc hệ thống điện có vấn đề, biến tần có thể xuất hiện lỗi.

Mã lỗi	Ý nghĩa	Hướng kiểm tra
E01	Quá dòng khi chạy ổn định	Kiểm tra tải, motor, U/V/W
E02	Quá dòng khi giảm tốc	Tăng thời gian F003, kiểm tra tải
E03	Quá dòng khi tăng tốc	Tăng F002, kiểm tra kẹt tải
E04	Quá dòng ở trạng thái khác	Kiểm tra DC Brake, nhiễu, motor
E05	Quá tải motor	Kiểm tra tải và bảo vệ nhiệt
E06	Quá tải điện trở hãm	Kiểm tra điện trở và chu kỳ hãm
E07	Quá áp DC Bus	Tăng thời gian giảm tốc, kiểm tra tải tái sinh
E08	Lỗi EEPROM	Kiểm tra lại dữ liệu tham số
E09	Điện áp thấp	Kiểm tra nguồn đầu vào
E10	Lỗi CT	Kiểm tra nhiễu hoặc mạch đo dòng
E11	Lỗi CPU	Kiểm tra bo điều khiển
E12	External Trip	Kiểm tra đầu vào EXT
E13	USP	Có lệnh RUN khi cấp nguồn
E14	Ground Fault	Kiểm tra cách điện motor và dây U/V/W
E15	Điện áp đầu vào quá cao	Kiểm tra nguồn cấp
E16	Mất nguồn tức thời	Kiểm tra nguồn và tham số restart
E21	Quá nhiệt biến tần	Kiểm tra quạt, tản nhiệt, môi trường
E24	Mất pha nguồn	Kiểm tra R/S/T
E30	Lỗi IGBT	Kiểm tra IGBT và tầng công suất
E35	Thermistor Trip	Kiểm tra nhiệt độ motor
E36	Brake Error	Kiểm tra hệ thống phanh

Nếu biến tần Hitachi SJ300 không chạy, không nhận lệnh điều khiển, thường xuyên báo lỗi hoặc cần tích hợp với PLC/HMI, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ kiểm tra, cài đặt và tư vấn phương án xử lý phù hợp.
