Cách Thay Contactor Cutler Hammer Bằng Mã Eaton Tương Đương

Anh em kỹ thuật bảo trì tại các nhà máy chắc hẳn không ít lần gặp tình trạng: Mở nắp tủ điện của một cỗ máy cũ ra và phát hiện contactor cutler hammer đã bị cháy đen hoặc kẹt tiếp điểm. Nỗi lo lớn nhất lúc này là lên mạng tìm mỏi mắt cũng không thấy đại lý nào còn bán hàng mới nguyên bản với logo cũ.

Vậy giải pháp thay thế nào là nhanh chóng, an toàn và không phải “chế cháo” lại tủ điện? Hãy cùng Tự động hoá Toàn Cầu tìm câu trả lời chi tiết ngay dưới đây.

I. Tại sao khó tìm mua Contactor Cutler Hammer mới nguyên bản?

Thực tế, Cutler-Hammer từng là một “tượng đài” trong ngành sản xuất thiết bị điều khiển công nghiệp của Mỹ. Tuy nhiên, thương hiệu này đã được tập đoàn Eaton mua lại từ lâu.

Sau giai đoạn chuyển giao (sản phẩm in logo kép cà cutler hammer và eaton), hiện tại tất cả các dây chuyền sản xuất đều đã được đồng bộ dưới cái tên Eaton. Do đó, việc tìm mua hàng mới nguyên nilon mang logo cũ là điều gần như không thể. Dù đã đổi tên thương hiệu, nhưng cấu trúc cơ khí và sơ đồ chân của các dòng contactor cutler hammer huyền thoại (như Freedom Series, hay dòng Definite Purpose – DP) vẫn được Eaton kế thừa và giữ nguyên bản 100%.

Điều này mang lại một lợi thế cực lớn: Bạn hoàn toàn có thể dùng mã sản phẩm của Eaton để thay thế 1:1 cho mã Cutler-Hammer cũ mà không gặp rào cản kỹ thuật nào.

II. Hướng dẫn tra mã chéo từ Cutler Hammer sang Eaton tương đương

Để thay thế contactor eaton cho các mã cũ một cách chuẩn xác, anh em kỹ thuật cần lưu ý kiểm tra đối chiếu 2 yếu tố cốt lõi trên nameplate của thiết bị:

1. Giữ nguyên kích thước lắp đặt

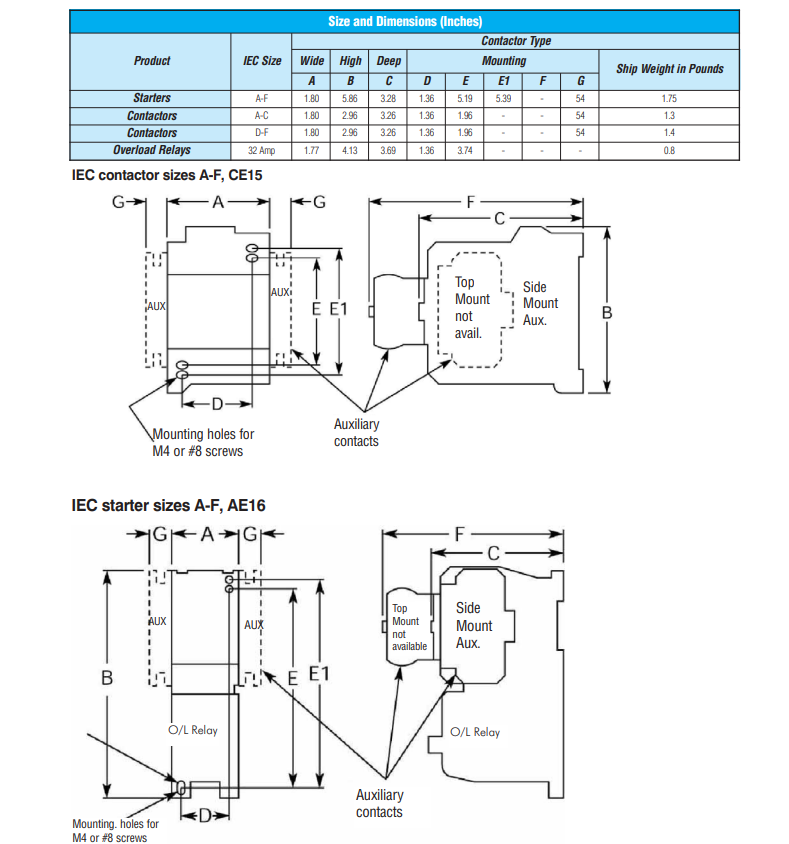

Đây là yếu tố “ăn tiền” nhất. Khi bảo trì, thợ thường rất ngại việc phải tháo nguyên mảng panel trong tủ điện ra để khoan taro lại lỗ bắt ốc mới. May mắn là các mã Eaton sản xuất sau này giữ nguyên chuẩn kích thước khung  của bản gốc. Bạn chỉ cần tra đúng mã dòng sản phẩm, thiết bị mới sẽ lắp vừa khít vào vị trí ốc vít hoặc thanh ray của cục contactor cũ.

2. Đồng bộ thông số dòng điện và điện áp cuộn hút

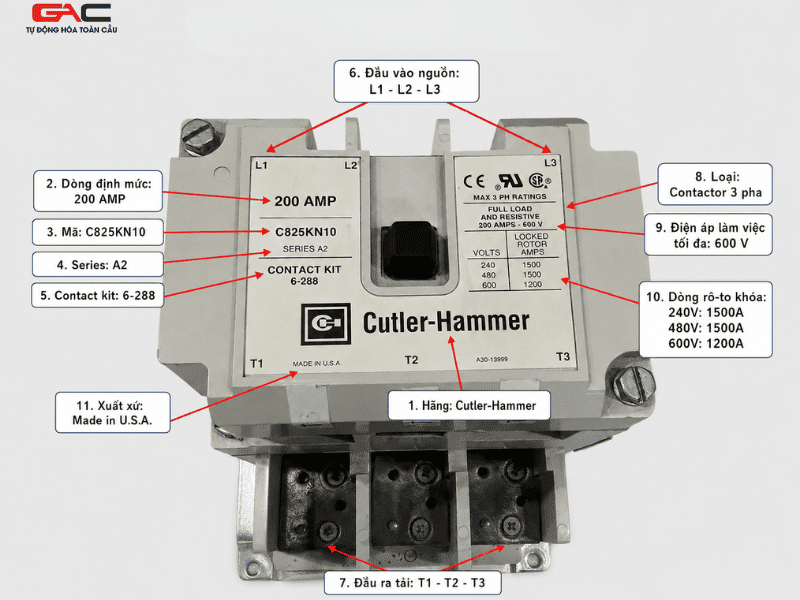

Hãy nhìn kỹ vào tem của khởi động từ cutler hammer cũ và ghi nhận lại các thông số sau:

• Dòng điện định mức (A) và công suất (kW/HP): Chọn mã Eaton có dòng định mức bằng hoặc nhỉnh hơn một chút để dự phòng. Tuyệt đối không chọn loại dòng thấp hơn.
• Điện áp cuộn coil: Cực kỳ quan trọng! Cần đo kiểm xem mạch điều khiển đang dùng nguồn 24VDC, 220VAC hay 380VAC. Nếu chọn sai điện áp cuộn hút, contactor mới sẽ bị cháy cuộn dây ngay lập tức khi cấp điện.

II. 2 Lỗi thường gặp khiến contactor cũ bị hỏng

Nhận biết nguyên nhân hỏng hóc của contactor cutler hammer đời cũ sẽ giúp bạn có phương án bảo vệ tốt hơn cho thiết bị mới sắp lắp vào:

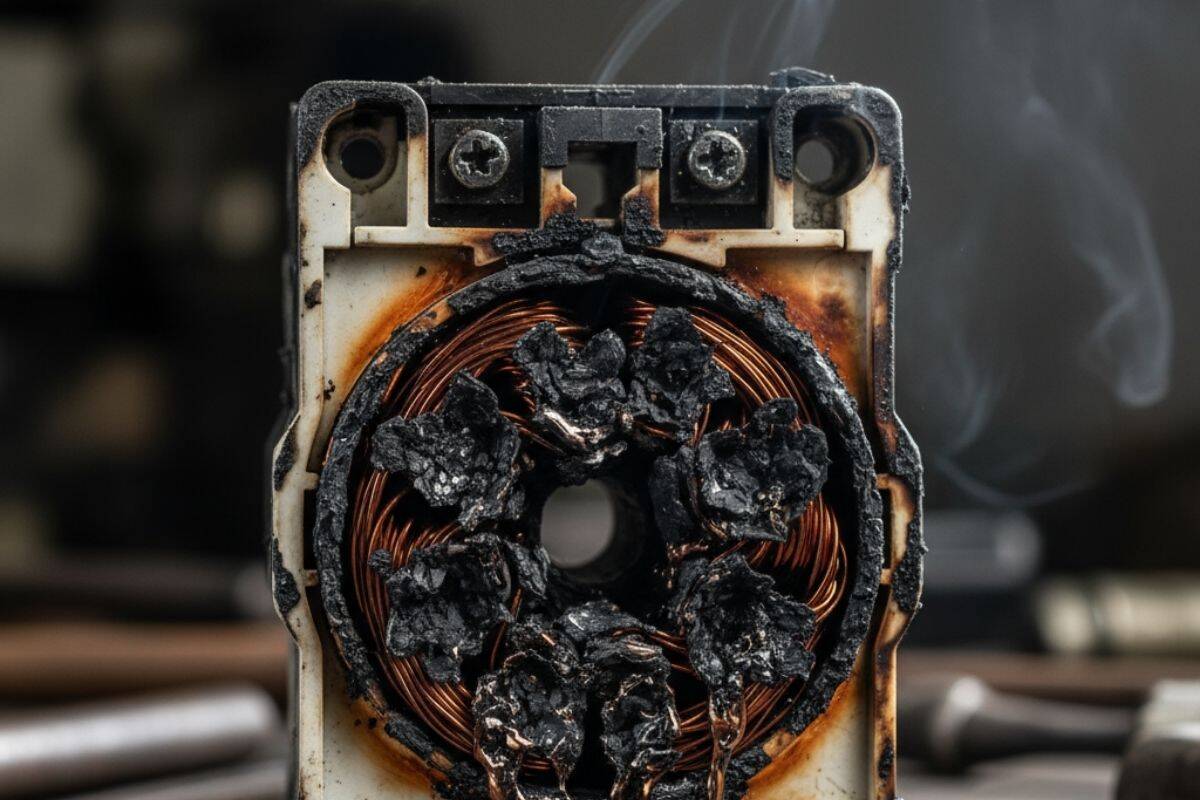

*Om và cháy cuộn hút (Coil): Thường xảy ra ở những nhà máy có điện áp không ổn định. Điện áp điều khiển bị sụt giảm khiến lực hút từ trường không đủ lớn, tiếp điểm đóng không dứt khoát sinh ra tiếng kêu rè rè lớn. Tình trạng này kéo dài làm cuộn coil sinh nhiệt và cháy đen.

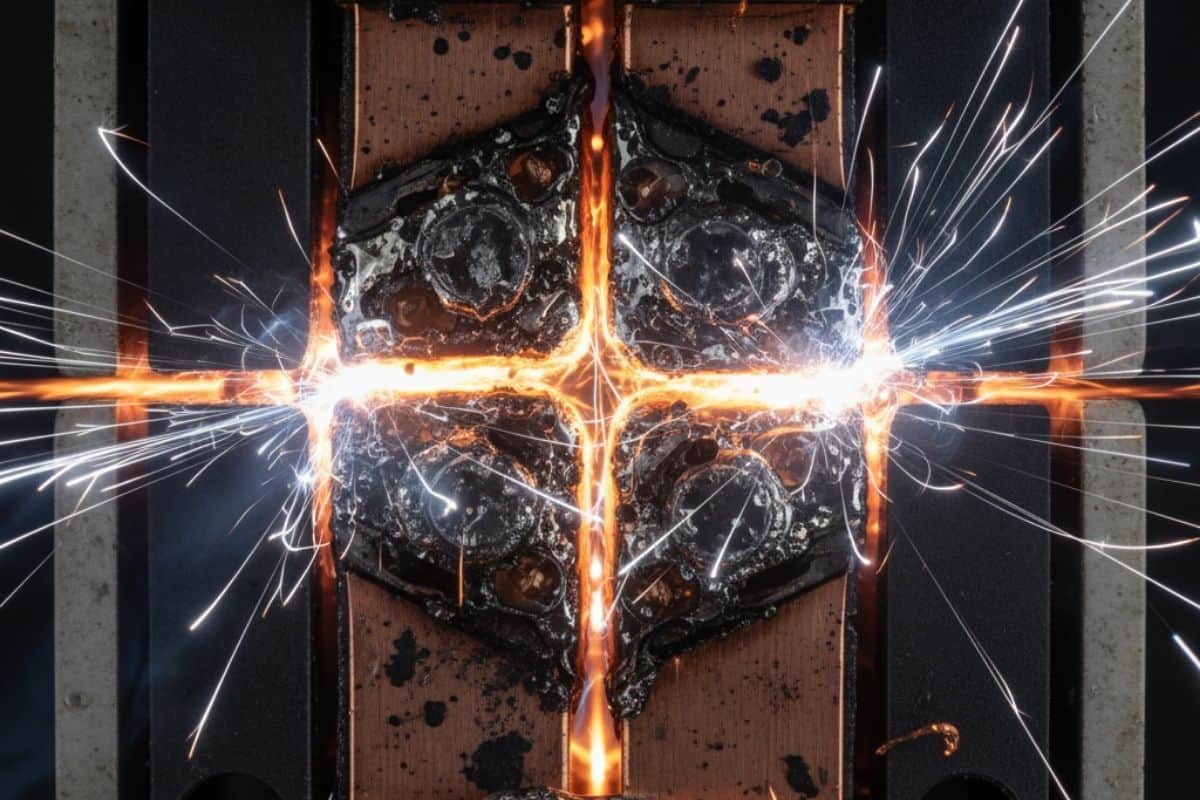

*Dính hoặc rỗ tiếp điểm động lực: Do tuổi đời sử dụng đã lâu, lò xo cơ khí yếu đi, cộng với dòng khởi động lớn từ các hệ thống động cơ nén khí, bơm thủy lực làm phát sinh hồ quang điện mạnh, nướng chín tiếp điểm bằng hợp kim bạc.

III. Lưu ý khi đấu nối thay thế không cần sửa sơ đồ tủ

Vì thiết kế tương đương 1:1, cách đấu nối contactor mới diễn ra rất thuận lợi. Khi tháo contactor cutler hammer cũ ra, anh em nên dùng bút lông đánh dấu hoặc chụp ảnh lại vị trí các dây pha (L1, L2, L3) và dây ra tải (T1, T2, T3).

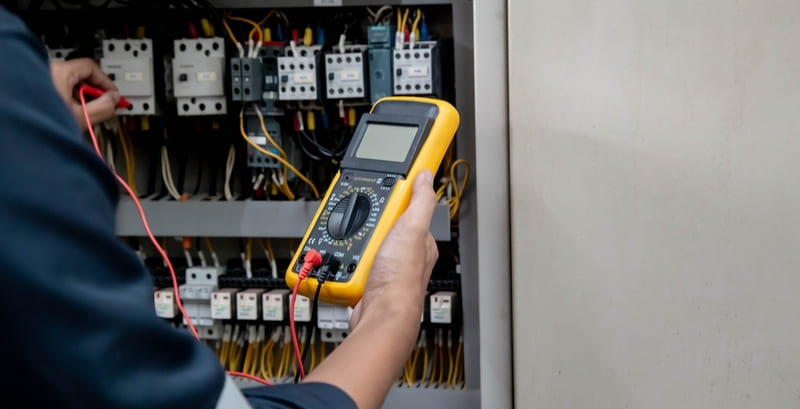

Đặc biệt lưu ý hệ thống tiếp điểm phụ (NO – Thường mở, NC – Thường đóng) dùng cho mạch duy trì hoặc báo đèn. Nếu trên contactor cũ có gắn thêm các block tiếp điểm phụ ở trên đầu hoặc bên hông, bạn cũng cần báo với đơn vị cung cấp để mua kèm block tiếp điểm phụ Eaton tương ứng để gắn vào thiết bị mới. Sau khi gắn dây, hãy kiểm tra lại bằng đồng hồ VOM và đảm bảo các đầu cốt được siết lực thật chặt, tránh hiện tượng mô-ve điện.

IV. Kết luận

Việc bảo trì và tìm đồ thay thế contactor cutler hammer cũ hỏng không hề khó nếu bạn nắm được nguyên tắc tra mã chéo sang các sản phẩm của Eaton hiện tại. Sự thay đổi chỉ nằm ở logo thương hiệu, còn độ bền bỉ trong môi trường công nghiệp khắt khe vẫn được bảo tồn trọn vẹn.

Nếu bạn đang gặp khó khăn trong việc đọc thông số tem mác cũ, hoặc tủ điện cần thay thế hàng loạt các vật tư như PLC, HMI, biến tần hay thiết bị đóng cắt, hãy chụp ảnh lại và gửi ngay cho Tự động hoá Toàn Cầu. Liên hệ Hotline/Zalo của chúng tôi để được đội ngũ kỹ sư hỗ trợ tra mã thiết bị miễn phí, tư vấn giải pháp đấu nối thực chiến và nhận báo giá tốt nhất cho anh em xưởng, nhà máy!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp khi thay thế Contactor Cutler Hammer

1. Contactor Cutler Hammer hiện nay còn sản xuất hàng mới không?

Không. Thương hiệu Cutler-Hammer đã được tập đoàn Eaton mua lại và đồng bộ hóa dây chuyền. Hiện tại, trên thị trường không còn hàng mới nguyên hộp mang logo cũ. Giải pháp chuẩn kỹ thuật và an toàn nhất cho tủ điện lúc này là sử dụng thiết bị đóng cắt của Eaton.

2. Lắp contactor Eaton thay thế khởi động từ Cutler Hammer có vừa lỗ ốc cũ không?

Hoàn toàn vừa vặn (tương đương 1:1). Eaton giữ nguyên thiết kế cơ khí và chuẩn kích thước khung (Frame size) của bản gốc. Bạn chỉ cần chọn đúng dòng sản phẩm tương đương, thiết bị sẽ lắp vừa khít vào vị trí bắt ốc hoặc thanh ray cũ mà không cần tháo mảng panel để khoan lại lỗ.

3. Thông số nào dễ bị chọn sai nhất khi tra mã thay thế contactor Eaton?

Đó chính là điện áp cuộn hút. Trước khi mua, bạn bắt buộc phải kiểm tra mạch điều khiển đang dùng điện 24VDC, 220VAC hay 380VAC. Chọn sai thông số này sẽ làm cháy cuộn dây ngay lập tức khi cấp điện. Thông số dòng định mức (A) cũng cần đảm bảo bằng hoặc lớn hơn mã cũ.

4. Tự động hóa Toàn Cầu có hỗ trợ tra mã chéo không?

Có. Nếu tem mác của contactor cutler hammer cũ bị mờ hoặc rách khiến bạn không đọc được mã, hãy chụp ảnh lại và gửi qua Zalo. Đội ngũ kỹ sư của Tự động hóa Toàn Cầu sẽ hỗ trợ tra cứu chéo sang mã Eaton tương đương hoàn toàn miễn phí, đảm bảo lắp đặt ăn khớp 100%.
