Catalogue MCB Schneider: Hướng Dẫn Tra Cứu Dễ Hiểu
Catalogue MCB Schneider là tài liệu được nhiều kỹ thuật viên, đại lý thiết bị điện và chủ nhà xưởng tìm kiếm khi cần tra mã aptomat tép, chọn dòng định mức, số cực, dòng cắt hoặc kiểm tra thông số trước khi lắp vào tủ điện.Với những hệ thống điện có nhiều nhánh tải, việc chọn MCB không nên chỉ dựa vào “ước lượng theo kinh nghiệm”, mà cần đối chiếu catalogue để đảm bảo thiết bị phù hợp với tải, dây dẫn và điều kiện vận hành thực tế.
I. Catalogue MCB Schneider dùng để làm gì?
1. MCB Schneider là gì?
MCB là viết tắt của Miniature Circuit Breaker, thường được gọi là aptomat tép. Thiết bị này dùng để bảo vệ mạch điện trước hai tình huống phổ biến: quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, MCB sẽ tự động ngắt mạch nhằm hạn chế nguy cơ cháy dây, hỏng thiết bị hoặc sự cố lan rộng trong tủ điện.
Trong hệ sản phẩm của Schneider Electric, các dòng MCB thường được sử dụng trong tủ điện dân dụng, tủ phân phối phụ, tủ điều khiển máy, tủ điện nhà xưởng và các nhánh cấp nguồn nhỏ. Một số sản phẩm Acti9 iC60 của Schneider có nhiều lựa chọn số cực, dòng định mức và đường cong tác động B, C, D; thông tin này được thể hiện rõ trên trang sản phẩm và tài liệu kỹ thuật của hãng.
2. Vì sao nên tra catalogue trước khi chọn thiết bị?
Catalogue không chỉ là bảng mã hàng. Đây là tài liệu giúp người dùng kiểm tra đúng thông số trước khi đặt mua hoặc thay thế thiết bị. Ví dụ, cùng là MCB 1P 16A nhưng có thể khác dòng cắt, khác đường cong tác động, khác series và khác mã hàng. Nếu chỉ nhìn dòng điện định mức mà bỏ qua các yếu tố này, thiết bị có thể không phù hợp với điều kiện lắp đặt.
Với đại lý hoặc đơn vị chế tạo tủ điện, catalogue mcb schneider còn giúp báo giá nhanh, tránh nhầm mã khi lên danh sách vật tư. Với kỹ thuật viên bảo trì, tài liệu này hỗ trợ đối chiếu mã cũ, tìm mã tương đương và kiểm tra xem thiết bị đang lắp có đúng với tải thực tế hay không.
II. Những thông số quan trọng trong catalogue MCB Schneider
1. Dòng định mức, số cực và đường cong tác động

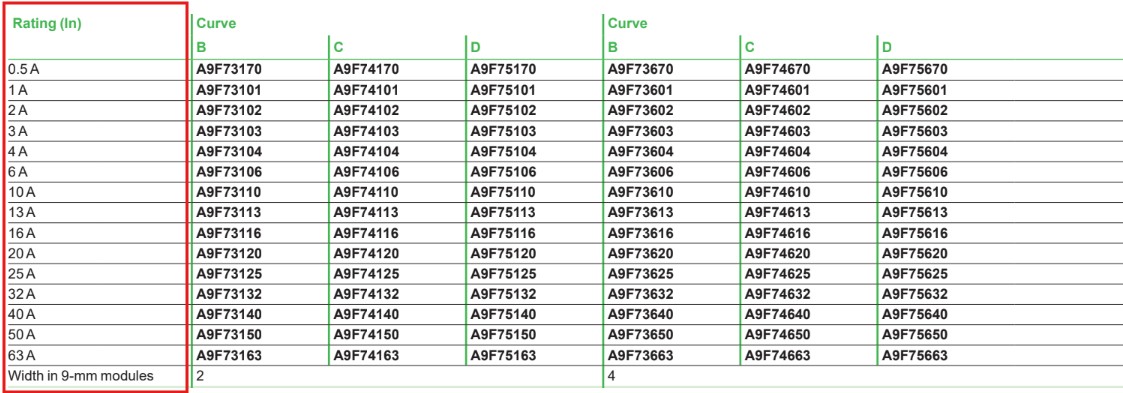

Khi mở schneider electric mcb catalogue pdf, thông số đầu tiên cần xem là dòng định mức, thường ký hiệu là In. Đây là giá trị dòng điện mà MCB có thể mang tải trong điều kiện làm việc bình thường. Không nên chọn MCB chỉ theo công suất thiết bị, mà cần xét thêm điện áp, dòng làm việc thực tế, tiết diện dây dẫn và đặc tính tải.

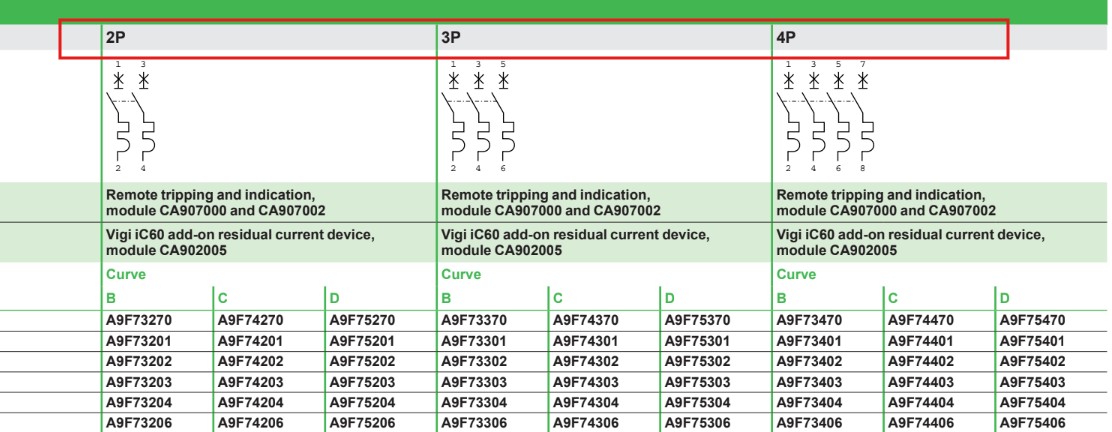

Số cực cũng là yếu tố quan trọng. MCB 1P thường dùng cho nhánh 1 pha đơn giản, 2P dùng khi cần ngắt cả pha và trung tính, 3P dùng cho tải 3 pha, còn 4P dùng cho hệ 3 pha có trung tính cần ngắt đồng thời. Trong tủ điện nhà xưởng, việc chọn số cực đúng giúp thao tác an toàn hơn khi bảo trì.

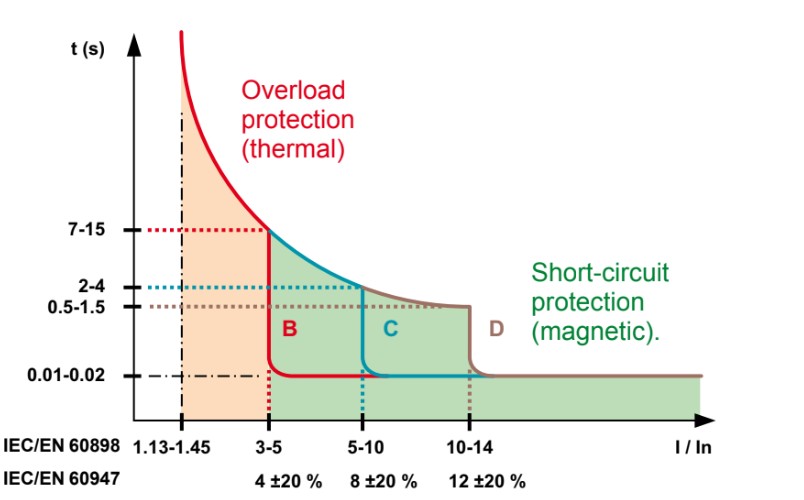

Đường cong tác động B, C, D thể hiện khả năng chịu dòng khởi động tức thời. Tải chiếu sáng, ổ cắm thông thường có thể khác với tải động cơ, biến áp nhỏ hoặc thiết bị có dòng khởi động cao. Vì vậy, khi xem catalogue mcb schneider pdf, người dùng cần đối chiếu đường cong tác động với loại tải thực tế thay vì chỉ chọn theo ampe.
2. Dòng cắt ngắn mạch và tiêu chuẩn kỹ thuật

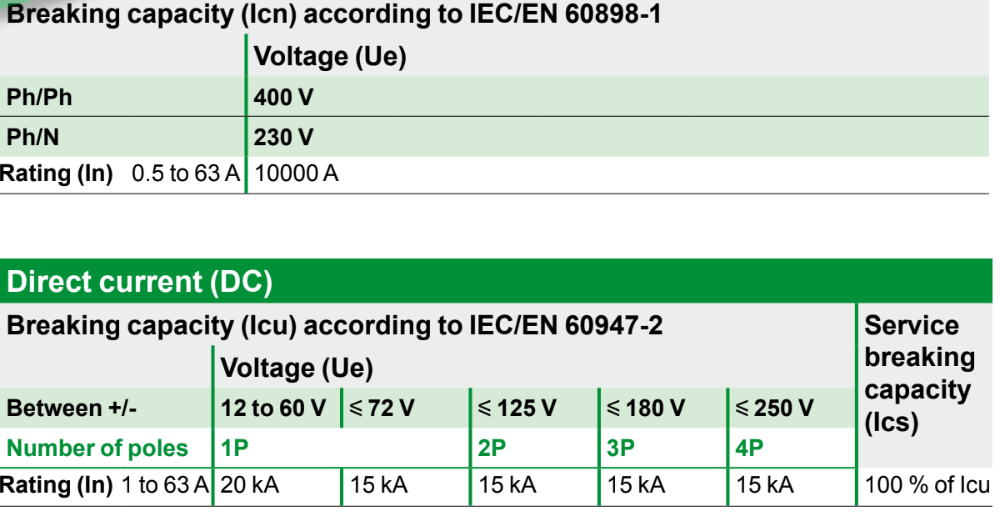

Dòng cắt ngắn mạch là khả năng MCB có thể ngắt an toàn khi xảy ra sự cố ngắn mạch. Đây là thông số rất quan trọng trong tủ điện công nghiệp, nơi dòng sự cố có thể lớn hơn nhiều so với hệ điện dân dụng. Trên một số mã Acti9 iC60N, Schneider công bố khả năng cắt theo IEC/EN 60898-1 và IEC/EN 60947-2, tùy điều kiện tiêu chuẩn áp dụng.
Người dùng không nên hiểu đơn giản rằng MCB càng nhiều ampe là càng tốt. Nếu chọn dòng định mức quá lớn so với dây dẫn, dây có thể nóng lên trước khi MCB kịp tác động. Ngược lại, nếu chọn quá thấp, MCB dễ nhảy khi tải khởi động, gây dừng máy không cần thiết. Vì vậy, tra đúng schneider electric mcb catalogue là bước quan trọng trước khi đưa thiết bị vào bản vẽ hoặc danh mục vật tư.
III. Cách chọn MCB Schneider theo ứng dụng thực tế
1. Ứng dụng trong tủ điện dân dụng, nhà xưởng và máy móc
Trong tủ điện dân dụng hoặc văn phòng, MCB thường bảo vệ các nhánh như chiếu sáng, ổ cắm, điều hòa, bình nóng lạnh hoặc thiết bị phụ trợ. Ở nhóm này, người dùng thường quan tâm đến dòng định mức, số cực, kích thước lắp đặt và sự đồng bộ với thanh cái, tủ điện.
Trong nhà xưởng, MCB có thể dùng cho mạch điều khiển, nguồn phụ, cấp nguồn cho bộ nguồn 24VDC, PLC, HMI, relay trung gian, cảm biến hoặc các nhánh phụ trong tủ máy. Với mạch động lực lớn, người thiết kế có thể cần cân nhắc MCCB, contactor, relay nhiệt hoặc thiết bị bảo vệ chuyên dụng khác, tùy dòng tải và yêu cầu bảo vệ.
Ví dụ thực tế: một tủ điều khiển máy có nguồn tổng riêng, bên trong chia nhiều nhánh nhỏ cho PLC, HMI, quạt tủ, ổ cắm bảo trì và bộ nguồn 24VDC. Nếu mỗi nhánh được chọn MCB phù hợp, khi một nhánh lỗi sẽ dễ khoanh vùng hơn, tránh làm dừng toàn bộ hệ thống.
2. Lỗi thường gặp khi chọn MCB
*Lỗi đầu tiên là chỉ chọn theo dòng ampe mà không kiểm tra dòng cắt. Cách chọn này có thể tạm ổn với hệ nhỏ, nhưng không an toàn khi đưa vào tủ điện nhà xưởng có dòng ngắn mạch cao.
*Lỗi thứ hai là chọn sai đường cong tác động. Với tải có dòng khởi động lớn, MCB có thể nhảy ngay khi đóng điện dù hệ thống không bị chập. Ngược lại, nếu chọn thiết bị không phù hợp, khả năng bảo vệ mạch có thể không đạt như mong muốn.

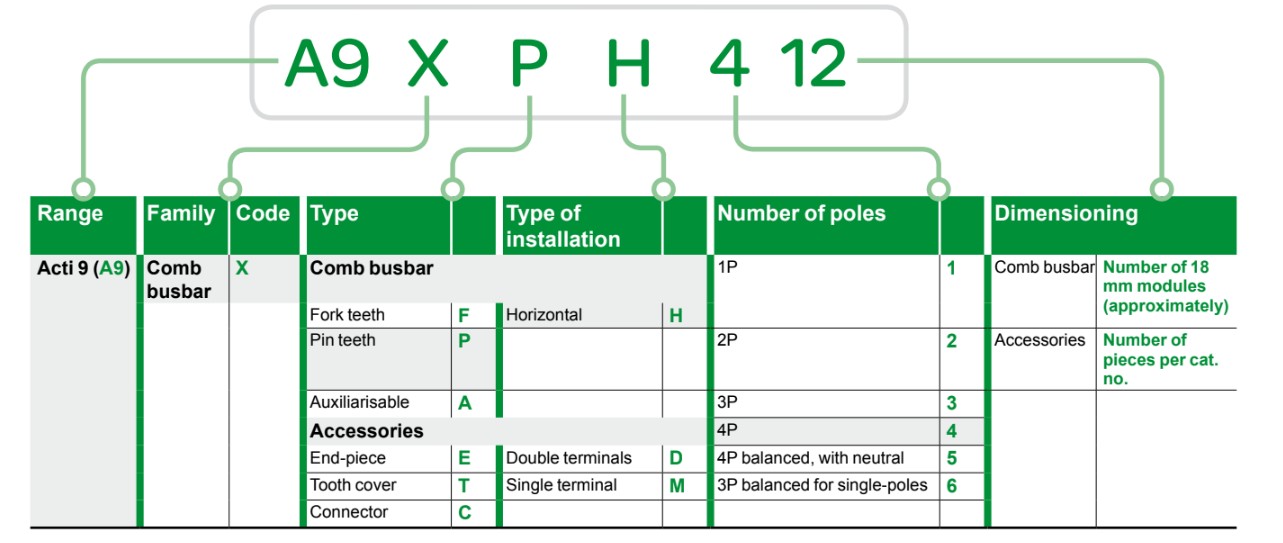

*Lỗi thứ ba là không kiểm tra mã hàng trước khi đặt mua. Nhiều mã nhìn gần giống nhau nhưng khác số cực, dòng cắt hoặc tiêu chuẩn áp dụng. Vì vậy, khi làm báo giá hoặc lập danh mục vật tư, nên đối chiếu catalogue mcb schneider với mã sản phẩm cụ thể để hạn chế nhầm lẫn.
IV. Gợi ý tải catalogue và tra cứu sản phẩm
Khi cần tải tài liệu, người dùng nên ưu tiên nguồn chính thức từ Schneider Electric hoặc các nhà phân phối uy tín. Trên website Schneider Electric, tài liệu “Final Distribution Equipment” được mô tả là catalogue cho Miniature Circuit Breakers và Residual Current Devices, có liên quan đến các dòng Acti9 như iC60 và phụ kiện đi kèm.
Khi tải schneider electric mcb catalogue pdf, nên kiểm tra ngày phát hành, khu vực áp dụng và series sản phẩm. Một số catalogue có thể dành cho thị trường khác, vì vậy mã hàng hoặc dải sản phẩm có thể không hoàn toàn giống với hàng đang phân phối tại Việt Nam.
Với khách hàng là nhà máy, đại lý hoặc đơn vị chế tạo máy, cách làm an toàn là gửi yêu cầu kỹ thuật kèm thông tin tải, điện áp, dòng làm việc, số cực mong muốn và môi trường lắp đặt. Đội ngũ kỹ thuật hoặc nhà cung cấp sẽ hỗ trợ đối chiếu catalogue, chọn mã phù hợp và tránh mua nhầm thiết bị.
Tải ngay Catalogue MCB Schneider dòng Acti9: TẠI ĐÂY
Tải ngay Catalogue MCB Schneider dòng Easy9 : TẠI ĐÂY
V. Kết luận
Catalogue MCB Schneider là tài liệu quan trọng khi cần tra mã, chọn thông số và kiểm tra tính phù hợp của aptomat tép trong tủ điện. Thay vì chỉ chọn theo kinh nghiệm, người dùng nên xem kỹ dòng định mức, số cực, đường cong tác động, dòng cắt và tiêu chuẩn kỹ thuật trước khi lắp đặt.
Nếu anh em cần tư vấn thiết bị đóng cắt, chọn MCB, MCCB hoặc xây dựng danh mục vật tư cho tủ điện nhà xưởng, có thể liên hệ Tự động hoá Toàn Cầu để được hỗ trợ theo nhu cầu thực tế.
- Hotline Zalo miền Bắc: 0961.320.333
- Hotline Zalo miền Nam: 0981.810.800
- Website: tudonghoatoancau.com
- Facebook: Tự động hóa Toàn Cầu
Câu hỏi thường gặp về Catalogue MCB Schneider
- Catalogue MCB Schneider là gì?
Catalogue MCB Schneider là tài liệu kỹ thuật giúp tra cứu mã sản phẩm, dòng định mức, số cực, dòng cắt, đường cong tác động và thông số lắp đặt của MCB Schneider. - Tải catalogue MCB Schneider PDF ở đâu?
Bạn nên tải catalogue MCB Schneider PDF từ website chính thức của Schneider Electric hoặc liên hệ nhà phân phối uy tín để nhận tài liệu đúng dòng sản phẩm. - Schneider Electric MCB catalogue PDF có những thông tin gì?
Schneider Electric MCB catalogue PDF thường gồm mã hàng, dòng định mức, số cực, khả năng cắt ngắn mạch, tiêu chuẩn kỹ thuật, kích thước và phụ kiện liên quan. - Khi chọn MCB Schneider cần xem thông số nào?
Khi chọn MCB Schneider, cần xem dòng định mức, số cực, đường cong tác động, dòng cắt ngắn mạch, điện áp sử dụng và tiêu chuẩn áp dụng. - MCB Schneider dùng cho những ứng dụng nào?
MCB Schneider thường dùng trong tủ điện dân dụng, tủ phân phối, tủ điều khiển máy, nhà xưởng, văn phòng và các nhánh tải cần bảo vệ quá tải, ngắn mạch.
