Catalog MCB LS: Thông Số, Bản PDF Và Cách Chọn Chuẩn

Khi thiết kế và thi công hệ thống điện điều khiển, tủ phân phối cho nhà máy hay các công trình điện dân dụng, việc lựa chọn chính xác thiết bị đóng cắt (MCB – Aptomat tép) là yếu tố cốt lõi để đảm bảo an toàn cho toàn bộ dây chuyền sản xuất. Tại thị trường Việt Nam, MCB mang thương hiệu LS (Hàn Quốc) luôn được đông đảo anh em kỹ thuật, thợ lắp tủ, đơn vị chế tạo máy và chủ doanh nghiệp ưu tiên sử dụng. Ưu điểm của thiết bị này là chất lượng hoạt động cực kỳ ổn định, giá thành cạnh tranh và độ bền cơ học vượt trội.

Tuy nhiên, để sử dụng đúng thông số kỹ thuật, bạn cần nắm rõ các thông tin gốc từ nhà sản xuất. Bài viết dưới đây của Tự động hoá Toàn Cầu sẽ tổng hợp và phân tích chi tiết tài liệu catalog mcb ls, đồng thời chia sẻ những kinh nghiệm thực chiến khi lựa chọn thiết bị đóng cắt LS cho công trình của bạn.

I. Tổng quan về thiết bị đóng cắt MCB LS

1. Ưu điểm và ứng dụng thực tế của MCB LS

MCB (Miniature Circuit Breaker) của LS thực hiện nhiệm vụ vô cùng quan trọng: bảo vệ mạch điện tự động ngắt khi xảy ra các sự cố quá tải hoặc dòng ngắn mạch. Trong các môi trường nhà máy, xưởng chế tạo, MCB LS thường được tin dùng để bảo vệ cho các mạch điều khiển máy bơm, quạt gió, dây chuyền băng tải, nguồn cấp cho biến tần, PLC hoặc hệ thống tủ chiếu sáng nhà xưởng.

Ưu điểm lớn nhất của MCB LS là khả năng tương thích cao, dễ dàng gài cố định lên thanh ray nhôm (DIN rail 35mm), giúp thợ điện tiết kiệm tối đa thời gian thi công tủ. Các tiếp điểm và ngàm kẹp cáp của thiết bị được làm bằng hợp kim cao cấp, chịu được thao tác đấu nối cáp kích thước lớn. Trước khi lập dự toán mua hàng, việc tham khảo kỹ mcb ls catalogue sẽ giúp người kỹ sư nắm rõ dải điện áp làm việc, khả năng cắt dòng ngắn mạch và giới hạn an toàn, từ đó loại bỏ hoàn toàn nguy cơ chọn sai aptomat gây cháy nổ tủ điện.

II. Chi tiết các dòng sản phẩm trong Catalog MCB LS

Dựa vào dữ liệu tra cứu từ catalog mcb ls chuẩn của nhà sản xuất, Tự động hoá Toàn Cầu xin liệt kê các dòng MCB phổ biến nhất, giúp anh em kỹ thuật dễ dàng hình dung và phân loại:

1. Dòng MCB LS BKN và BKN-b

Đây là hai dòng aptomat tép “quốc dân” được sử dụng phổ biến nhất trong các hệ thống tủ điện hiện nay:

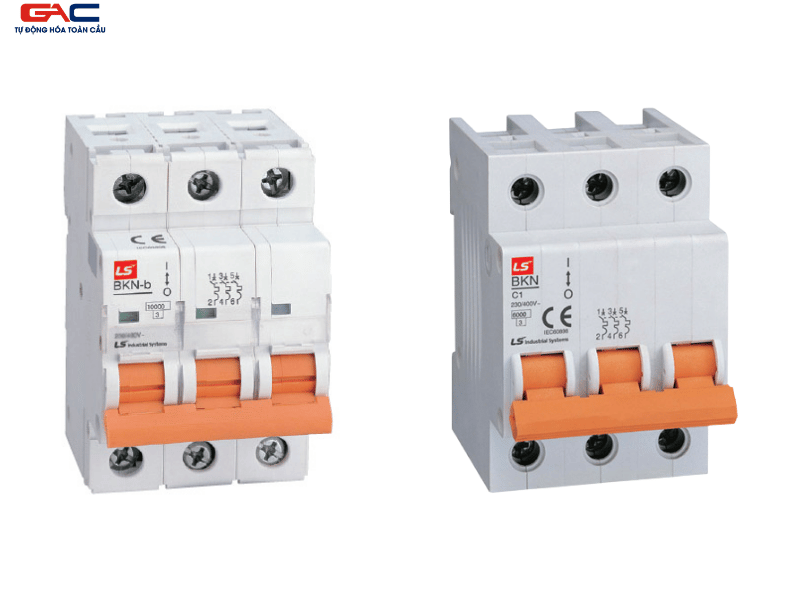

• Dòng BKN: Có dòng cắt ngắn mạch (Icu) ở mức 6kA. Dải dòng điện định mức bao phủ rộng từ 1A đến 63A. Sản phẩm này phù hợp và tối ưu chi phí cho các loại tải dân dụng, hệ thống đèn chiếu sáng nhẹ hoặc mạch cấp nguồn phụ trong tủ điều khiển.
• Dòng BKN-b: Có độ chịu đựng cao hơn với dòng cắt Icu lên tới 10kA. Đây là thiết bị gần như bắt buộc đối với các tủ phân phối công nghiệp, nơi yêu cầu sức chịu đựng dòng sự cố lớn để bảo vệ hệ thống máy móc đắt tiền.

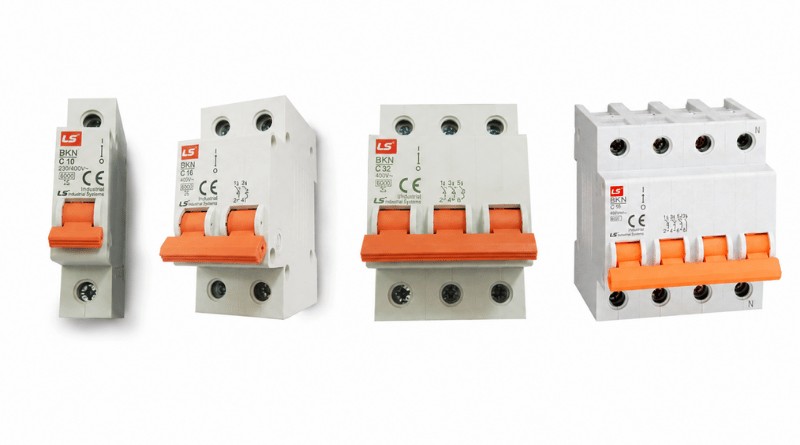

Cả hai dòng BKN và BKN-b đều được cung cấp đầy đủ số cực từ 1 Pha (1P, 1P+N) đến 3 Pha (3P, 3P+N) và 4P, đáp ứng linh hoạt từ lưới điện dân dụng 220V đến công nghiệp 380V.

2. Dòng tải lớn MCB LS BKH

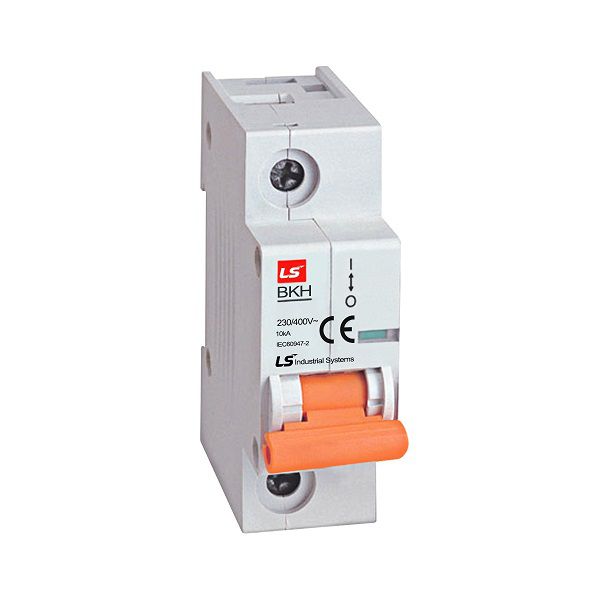

Trong thực tế thi công, đôi khi bạn cần một aptomat nhánh có sức chịu tải khá lớn (từ 63A đến 125A). Nếu dùng MCCB thì sẽ chiếm rất nhiều diện tích trên bảng panel. Khi đó, dòng MCB BKH là một giải pháp thiết kế hoàn hảo. Tra cứu trong mcb ls catalogue, dòng BKH có Icu đạt 10kA, và phần cực đấu dây được thiết kế đặc biệt cho phép kẹp chặt dây cáp điện tiết diện lên đến 50mm². Điều này đảm bảo đường truyền điện tốt, không gây phát nhiệt tại điểm đấu nối.

3. Các dòng đặc biệt: BKP và BFN

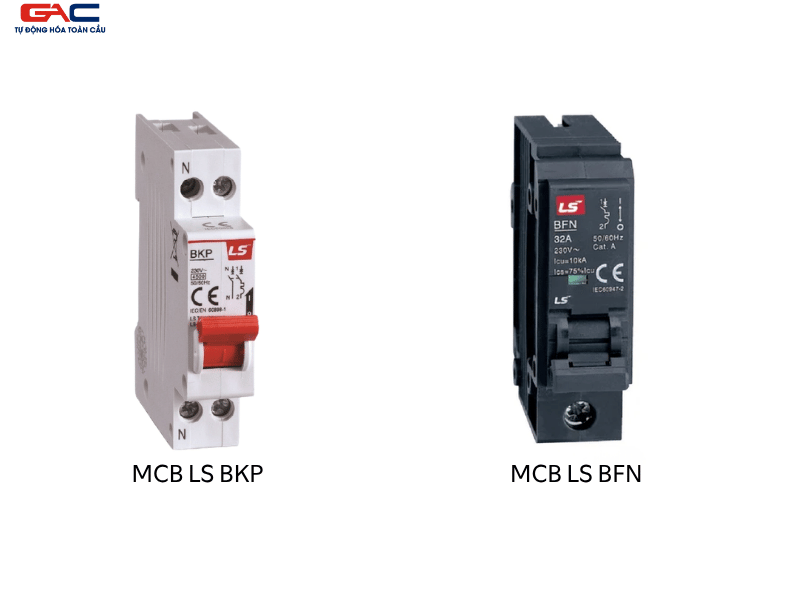

Ngoài các dòng tiêu chuẩn trên, catalog còn giới thiệu dòng BKP với Icu 4.5kA, có dải dòng từ 3A đến 32A. Dòng này có thiết kế 1P+N cực kỳ nhỏ gọn (chiều rộng chỉ 17.8mm), thường dùng để tích hợp vào các tủ điện âm tường gia đình. Thêm vào đó là dòng BFN (dạng cài – plug-in) rất tiện lợi trong việc thay thế hoặc bảo trì nóng mà không cần tháo vặn vít phức tạp.

III. Hướng dẫn đọc mcb ls catalogue để chọn thiết bị chuẩn xác

Để không bị bối rối trước hàng loạt mã hàng, ký hiệu trong catalog mcb ls, thợ kỹ thuật hay bộ phận thu mua cần nắm vững nguyên tắc đọc hiểu thông số:

1. Lựa chọn theo đường cong bảo vệ (Curve B, C, D)

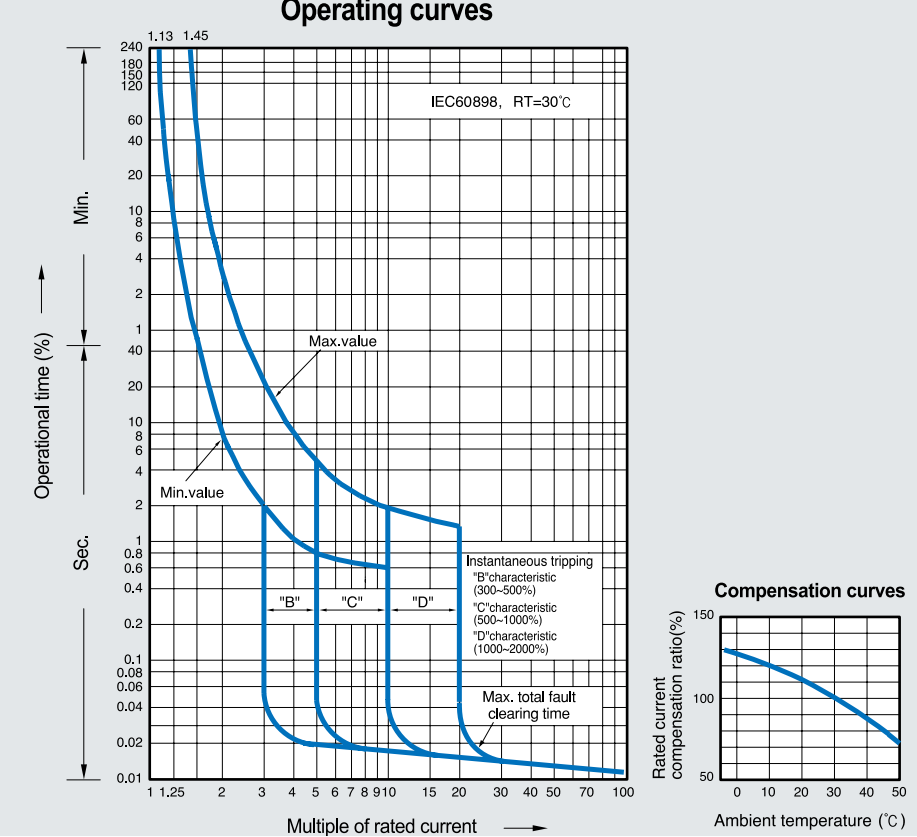

Trong bảng thông số kỹ thuật, ký hiệu đường cong bảo vệ là yếu tố quyết định tốc độ nhảy của aptomat khi có quá tải.

• Đường cong B: Ngắt mạch ở mức 3 đến 5 lần In. Có độ nhạy cao nhất, chuyên dùng để bảo vệ các mạch điện có tải thuần trở (như bình nóng lạnh, lò sưởi), các thiết bị điện tử nhạy cảm hoặc cáp dẫn điện đường trường có trở kháng thấp. Tránh dùng loại này cho động cơ vì dễ gây nhảy aptomat khi khởi động.
• Đường cong C: Sẽ tự động ngắt mạch ở mức quá tải tức thời bằng 5 đến 10 lần dòng định mức (In). Đây là loại MCB cực kỳ phổ biến, dùng cho bóng đèn, điện trở sấy, hoặc hệ thống tải tĩnh.
• Đường cong D: Khả năng chịu đựng quá tải tức thời cao hơn, ngắt mạch ở mức 10 đến 20 lần In. Việc chọn đường cong D là bắt buộc khi bạn lắp MCB bảo vệ cho các động cơ, máy nén khí, biến áp công nghiệp. Những thiết bị này có dòng khởi động ban đầu rất lớn; nếu sử dụng nhầm sang đường cong C, MCB sẽ bị nhảy (trip) ngay lập tức khi vừa bấm nút chạy máy.

Việc tra cứu mcb ls catalogue một cách cẩn thận sẽ giúp bạn xác định được hậu tố mã hàng là chữ C hay chữ D tương ứng.

2. Kinh nghiệm lắp đặt và tích hợp phụ kiện tủ điện

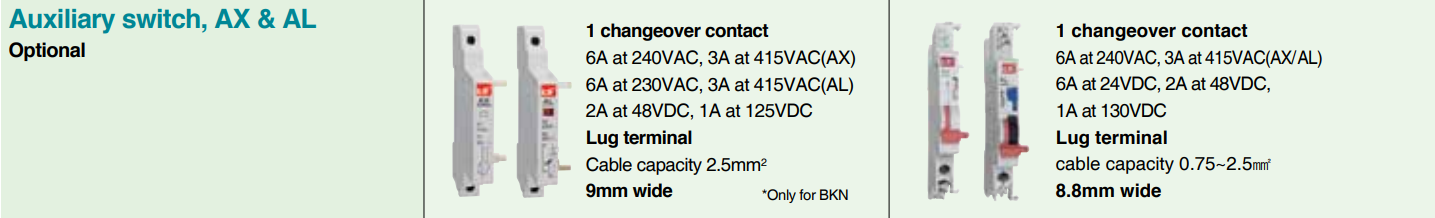

Một điểm sáng giá khi đọc bản catalog mcb ls là phần mô tả tích hợp các phụ kiện module. MCB LS được thiết kế để dễ dàng ghép nối với các tiếp điểm phụ (AX) hoặc tiếp điểm cảnh báo sự cố (AL). Thợ lắp tủ chỉ cần gài các khối phụ kiện này vào mặt hông của MCB. Chúng hỗ trợ đắc lực trong việc đưa tín hiệu trạng thái đóng/ngắt hoặc lỗi báo thẳng về bộ điều khiển PLC, hoặc kích hoạt đèn báo sự cố trên cánh tủ điều khiển, mang lại tính tự động hóa và chuyên nghiệp cao.

IV. Tải PDF catalog mcb ls cập nhật mới nhất

Việc lưu trữ tài liệu gốc là cực kỳ cần thiết. Để có các thông số về kích thước vật lý chuẩn xác nhằm vẽ phần mềm thiết kế tủ điện AutoCAD, cũng như để in hồ sơ đệ trình vật tư với chủ đầu tư, bạn có thể xem trực tiếp bản tài liệu tiếng Anh tại đây. Tự động hoá Toàn Cầu hỗ trợ bạn tải xuống bản catalog mcb ls định dạng PDF độ nét cao để dễ dàng tra cứu mã sản phẩm mọi lúc mọi nơi.

Tải PDF MCB LS Catalogue Mới Nhất: TẠI ĐÂY

V. Kết bài

Tìm hiểu và nghiên cứu kỹ thông số trong catalog mcb ls chính là bước nền tảng không thể bỏ qua để thiết kế nên một hệ thống tủ điện công nghiệp an toàn, bền bỉ và đúng kỹ thuật. Với chất lượng đã được khẳng định qua hàng ngàn công trình thực tế, MCB LS chắc chắn sẽ là “người lính gác” đáng tin cậy cho mọi hệ thống điện của xưởng sản xuất hay máy móc tự động hóa.

Nếu bạn đang là chủ xưởng, đại lý thương mại hoặc thợ kỹ thuật cần tư vấn chuyên sâu, mong muốn nhận báo giá hệ thống thiết bị đóng cắt hoặc tìm kiếm dịch vụ cung cấp thiết bị điện – tự động hóa chính hãng với mức chiết khấu tốt nhất, hãy liên hệ ngay với Tự động hoá Toàn Cầu. Đội ngũ chuyên gia kỹ thuật của chúng tôi luôn sẵn lòng tư vấn và giải đáp mọi thắc mắc của bạn một cách nhanh chóng nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về catalogue MCB LS

1. Làm thế nào để tải catalog MCB LS bản cập nhật mới nhất?

Quý khách có thể tải trực tiếp bản PDF catalog mcb ls độ nét cao, cập nhật đầy đủ các dòng sản phẩm và thông số mới nhất hoàn toàn miễn phí ngay tại bài viết này trên website của Tự động hoá Toàn Cầu.

2. Theo mcb ls catalogue, dòng BKN và BKN-b khác nhau như thế nào?

Điểm khác biệt lớn nhất nằm ở dòng cắt ngắn mạch (Icu). Dòng BKN có Icu 6kA (phù hợp với các tủ điện dân dụng, tải nhẹ), trong khi dòng BKN-b chịu được Icu lên đến 10kA (chuyên dụng để bảo vệ hệ thống tủ phân phối công nghiệp và nhà xưởng).

3. Nên chọn MCB LS đường cong bảo vệ C hay D cho động cơ máy móc?

Tra cứu trong catalog mcb ls, bạn bắt buộc phải chọn aptomat có đường cong D cho động cơ vì loại tải này có dòng khởi động rất lớn (MCB ngắt mạch ở 10-20 lần In). Đường cong C (ngắt ở 5-10 lần In) chỉ phù hợp với các loại tải tĩnh, điện trở sấy hoặc chiếu sáng.

4. Có thể dùng aptomat tép LS cho dòng tải lớn trên 63A không?

Hoàn toàn được. Trong mcb ls catalogue, nhà sản xuất đã cung cấp riêng dòng BKH với dải dòng định mức từ 63A đến 125A. Dòng này có thể kẹp được cáp tiết diện lớn (lên tới 50mm²), giúp thợ điện tiết kiệm đáng kể không gian tủ so với việc dùng aptomat khối.
