Hướng Dẫn Cài Đặt Biến Tần Siemens MM440 Từ A–Z
Cài đặt biến tần Siemens MM440 đúng trình tự giúp thiết bị nhận chính xác thông số động cơ, điều khiển tốc độ ổn định và giảm nguy cơ phát sinh lỗi trong quá trình vận hành. Với số lượng tham số lớn cùng nhiều chế độ điều khiển khác nhau, người mới sử dụng có thể gặp khó khăn khi chọn nguồn lệnh, nguồn đặt tần số hoặc cấu hình các ngõ vào.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn cài đặt biến tần Siemens MM440 từ đấu nối mạch động lực, sử dụng bàn phím BOP, chạy cài đặt nhanh đến cấu hình điều khiển bằng bàn phím, công tắc và chiết áp ngoài.

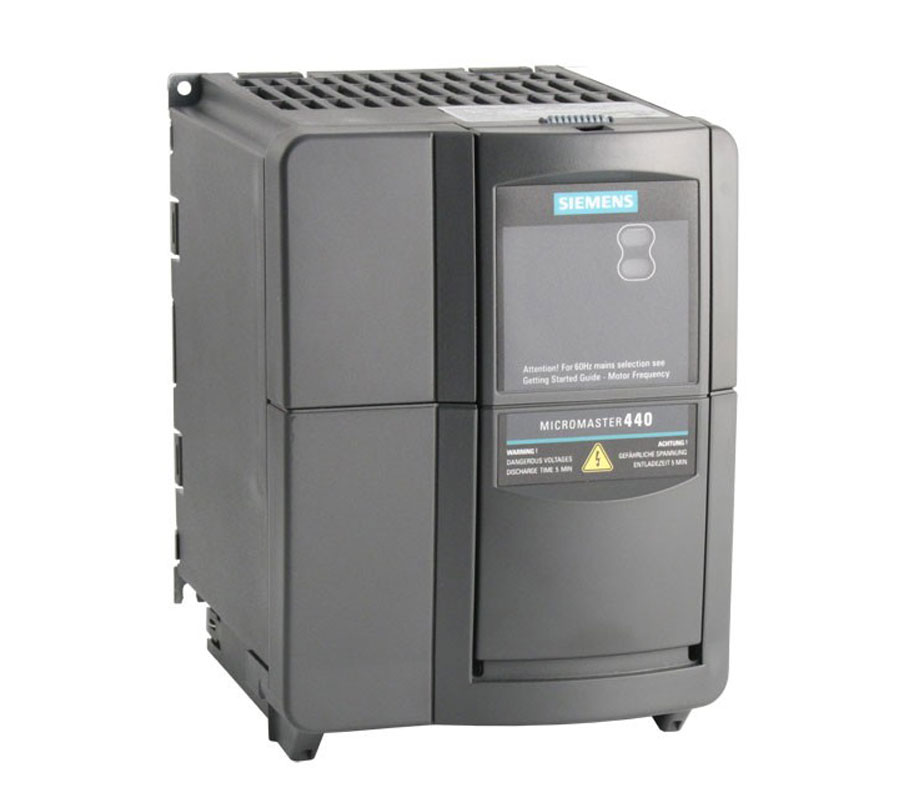

I. Tổng Quan Về Biến Tần Siemens MM440
Siemens MICROMASTER 440 là dòng biến tần được thiết kế để điều khiển tốc độ và mô-men của động cơ xoay chiều ba pha. Dải sản phẩm bao phủ công suất từ 0,12 kW đến 200 kW với tải mô-men không đổi và có thể đạt 250 kW đối với ứng dụng mô-men biến thiên.
MM440 sử dụng công nghệ IGBT, hỗ trợ nhiều phương pháp điều khiển như:
- Điều khiển V/f tuyến tính.
- Điều khiển V/f đặc tính parabol.
- Flux Current Control – FCC.
- Điều khiển vector không cảm biến – SLVC.
- Điều khiển vector có encoder.
- Điều khiển mô-men bằng vector.
Thiết bị được tích hợp sáu ngõ vào số, hai ngõ vào analog, hai ngõ ra analog, ba ngõ ra relay và truyền thông RS485. Công nghệ BICO cho phép liên kết linh hoạt các tín hiệu điều khiển, nguồn đặt tốc độ và trạng thái vận hành.
Ngoài các chức năng cơ bản, Siemens MM440 còn hỗ trợ PID, chạy bắt tốc độ, tự động khởi động lại, bù trượt, hãm DC, hãm hỗn hợp và điều khiển điện trở hãm. Thiết bị thường xuất hiện trong băng tải, máy đóng gói, máy trộn, máy gia công, hệ thống nâng hạ, bơm, quạt và nhiều dây chuyền sản xuất.
II. Hướng Dẫn Sử Dụng Bàn Phím Siemens MM440

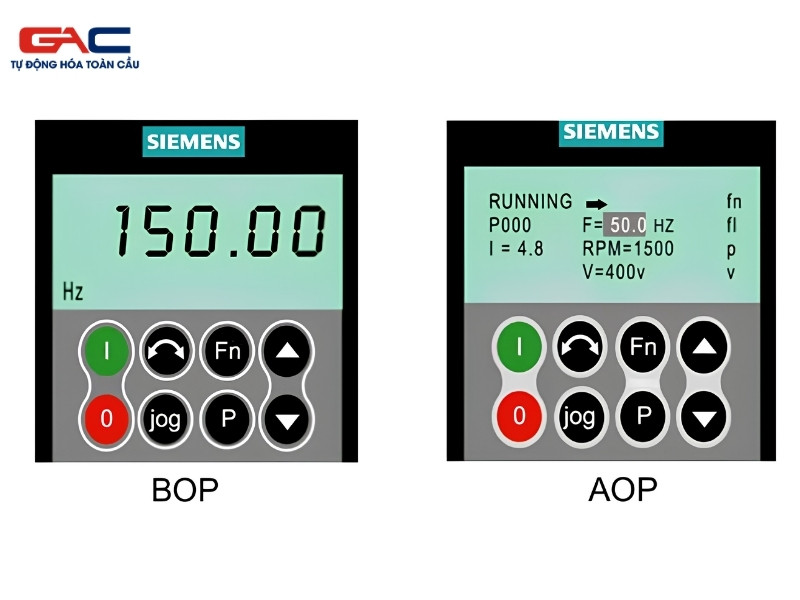

Siemens MM440 thường được lắp sẵn bảng hiển thị trạng thái SDP. Muốn chỉnh sửa tham số trực tiếp, người vận hành cần gắn thêm bàn phím BOP hoặc AOP. BOP có màn hình LCD năm chữ số, dùng để hiển thị số tham số, giá trị cài đặt, đơn vị đo, mã cảnh báo và mã lỗi.
1. Chức Năng Các Phím Trên BOP
| Phím | Chức năng |
| Start | Khởi động động cơ khi đã chọn BOP làm nguồn lệnh |
| Stop | Nhấn một lần để dừng theo thời gian giảm tốc; nhấn hai lần hoặc giữ lâu để dừng tự do |
| Direction | Đảo chiều quay của động cơ |
| JOG | Chạy nhấp theo tần số JOG đã đặt |
| Fn | Xem nhanh dữ liệu vận hành, trở về r0000 hoặc xác nhận cảnh báo, lỗi |
| P | Truy cập tham số, chuyển sang giá trị và lưu cài đặt |
| ▲ | Tăng số tham số hoặc giá trị |
| ▼ | Giảm số tham số hoặc giá trị |
Khi nhấn giữ phím Fn trong khoảng hai giây lúc biến tần đang hoạt động, màn hình có thể lần lượt hiển thị điện áp DC bus, dòng điện đầu ra, tần số đầu ra và điện áp đầu ra. Phím Start, Stop theo OFF1 và Direction không hoạt động ở cấu hình mặc định. Để sử dụng các phím này, cần đặt nguồn lệnh điều khiển về bàn phím bằng tham số P0700 = 1.

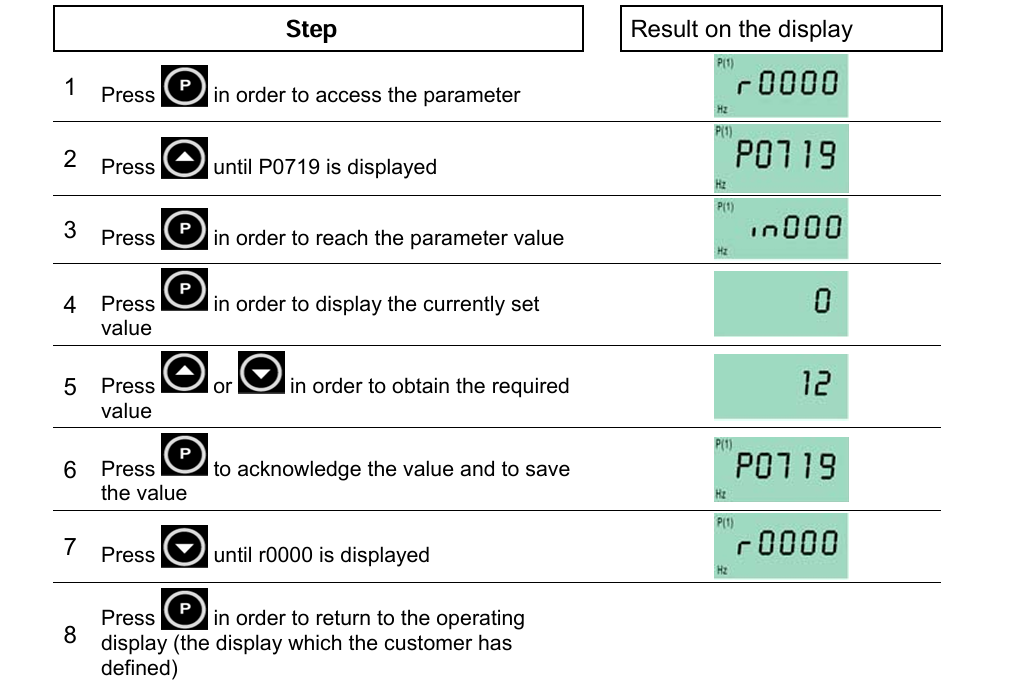

2. Cách Thay Đổi Một Tham Số
Trình tự chỉnh tham số trên BOP được thực hiện như sau:
- Nhấn phím P để vào danh sách tham số.
- Dùng phím ▲ hoặc ▼ tìm đến tham số cần thay đổi.
- Nhấn P để mở phần giá trị.
- Sử dụng ▲ hoặc ▼ để nhập giá trị mong muốn.
- Nhấn P lần nữa để xác nhận và lưu.
- Nhấn Fn hoặc trở về r0000 để quay lại màn hình vận hành.
Các ký hiệu thường xuất hiện gồm:
- Pxxxx: Tham số có thể chỉnh sửa.
- rxxxx: Giá trị chỉ đọc hoặc dữ liệu giám sát.
- Axxxx: Mã cảnh báo.
- Fxxxx: Mã lỗi khiến biến tần dừng.
- BUSY: Biến tần đang xử lý một tác vụ ưu tiên khác.
Một số tham số có nhiều chỉ số, chẳng hạn P0700[0], P0700[1] hoặc P0756[0]. Khi đó, người dùng cần lựa chọn đúng chỉ số trước khi thay đổi giá trị.
III. Hướng Dẫn Đấu Dây Biến Tần Siemens MM440
Trước khi đấu nối, phải đối chiếu mã biến tần, điện áp nguồn, dòng định mức và sơ đồ đầu cực tương ứng với kích thước khung. Siemens MM440 có nhiều phiên bản công suất và điện áp nên không thể sử dụng một sơ đồ duy nhất cho mọi model.
Sau khi ngắt điện, cần chờ tối thiểu năm phút để tụ điện trên DC bus xả bớt điện áp rồi mới thao tác trên thiết bị.

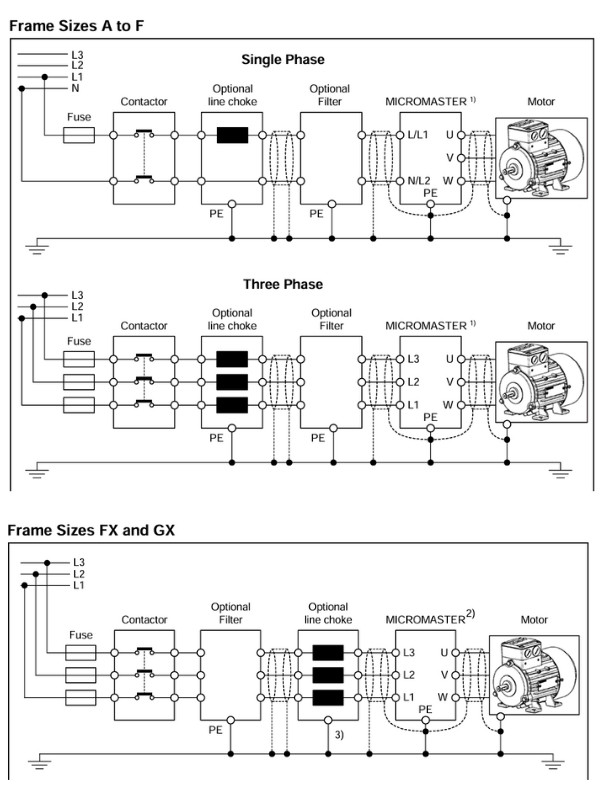

1. Đấu Nguồn Vào Động Cơ
Đối với các kích thước khung A đến F, đầu cực động lực thường được nhận biết như sau:
| Nhóm đầu cực | Chức năng |
| L/L1, N/L2 | Nguồn vào một pha đối với model phù hợp |
| L1, L2, L3 | Nguồn vào ba pha |
| U, V, W | Điện áp đầu ra cấp cho động cơ |
| PE | Tiếp địa bảo vệ |
Ở các khung công suất lớn FX và GX, đầu vào có thể được ký hiệu L1, L2, L3; đầu ra động cơ là U, V, W. Nguồn điện nên đi qua cầu chì, aptomat, contactor và cuộn kháng đầu vào khi ứng dụng yêu cầu. Tuyệt đối không đưa nguồn điện lưới vào các chân U, V, W vì có thể làm hỏng tầng công suất.
Ba dây động cơ nối vào U, V, W, còn dây tiếp địa phải nối chắc chắn với PE. Nếu động cơ quay sai hướng, có thể sử dụng lệnh đảo chiều hoặc ngắt hoàn toàn nguồn rồi hoán đổi hai trong ba dây động cơ. Kiểu đấu sao hoặc tam giác phải phù hợp với điện áp đầu ra của biến tần. Ví dụ, động cơ ghi 230/400V Δ/Y cần đấu sao khi cấp điện áp 400 V và đấu tam giác khi cấp điện áp 230 V.

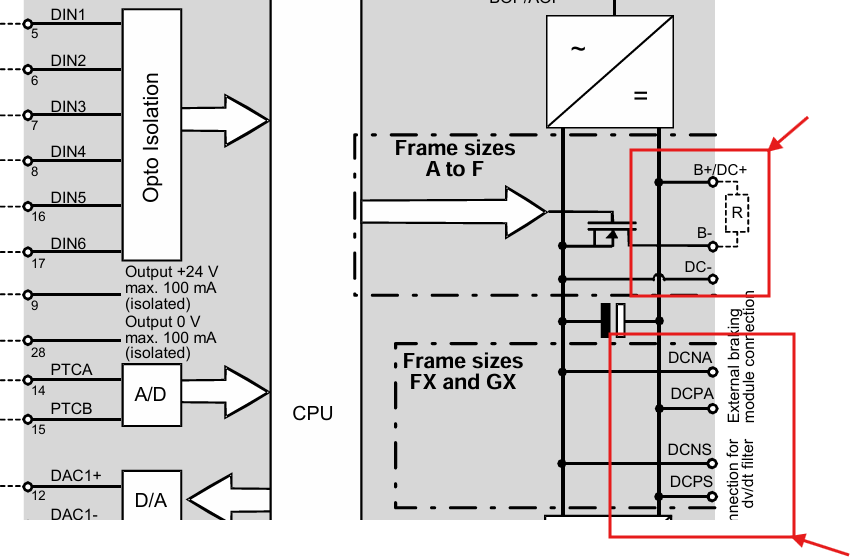

2. Đấu Điện Trở Hãm
Các khung A đến F của MM440 có bộ hãm chopper tích hợp để kết nối điện trở hãm phù hợp. Điện trở thường được đấu vào nhóm đầu cực B+ và B-, tuy nhiên ký hiệu cụ thể có thể thay đổi theo kích thước khung.
Với dòng công suất lớn FX và GX, hệ thống có thể cần bộ hãm ngoài kết nối qua các đầu cực DC tương ứng. Điện trở hãm phải được chọn theo điện áp, công suất và chu kỳ hãm của tải. Chức năng hãm động năng được cấu hình bằng P1237. Đây là phần liên quan trực tiếp đến tầng DC bus và khả năng tản nhiệt, vì vậy không nên tự lựa chọn điện trở khi chưa tính toán năng lượng tái sinh.

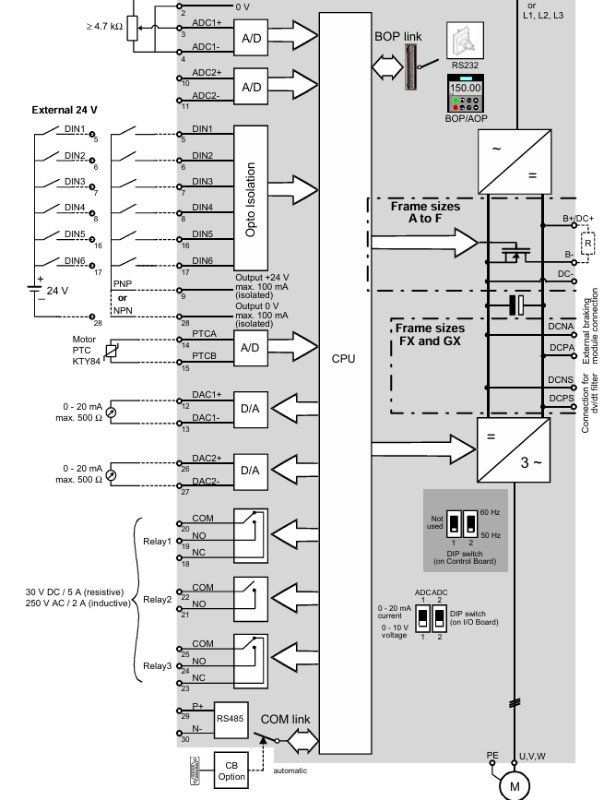

3. Các Đầu Cực Điều Khiển Quan Trọng
| Cọc | Ký hiệu | Công dụng |
| 1 | +10 V | Nguồn tham chiếu cho chiết áp |
| 2 | 0 V | Điểm chung của nguồn 10 V |
| 3–4 | ADC1+, ADC1- | Ngõ vào analog số 1 |
| 5–8 | DIN1–DIN4 | Ngõ vào số 1 đến 4 |
| 9 | +24 V | Nguồn điều khiển nội bộ |
| 10–11 | ADC2+, ADC2- | Ngõ vào analog số 2 |
| 12–13 | DAC1+, DAC1- | Ngõ ra analog số 1 |
| 14–15 | PTCA, PTCB | Kết nối PTC hoặc KTY84 |
| 16–17 | DIN5, DIN6 | Ngõ vào số 5 và 6 |
| 18–25 | DOUT1–DOUT3 | Các tiếp điểm ngõ ra relay |
| 26–27 | DAC2+, DAC2- | Ngõ ra analog số 2 |
| 28 | 0 V | Điểm chung cách ly |
| 29–30 | P+, N- | Giao diện RS485 |
Dây điều khiển và dây động lực nên được đi riêng. Cáp analog, encoder hoặc truyền thông cần sử dụng loại có chống nhiễu và nối lớp shield đúng kỹ thuật để hạn chế ảnh hưởng từ xung chuyển mạch của biến tần.
IV. Cài Đặt Nhanh Biến Tần Siemens MM440
Tài liêu: Manual biến tần Siemens MM440
Quick Commissioning giúp MM440 thiết lập dữ liệu động cơ, nguồn điều khiển, nguồn đặt tốc độ và các giới hạn vận hành. Trước khi bắt đầu, cần ghi lại toàn bộ thông tin trên nhãn động cơ.
1. Khôi Phục Tham Số Mặc Định
Khi không biết cấu hình cũ hoặc biến tần đã từng được sử dụng cho máy khác, nên đưa thiết bị về trạng thái xuất xưởng.
| Tham số | Giá trị | Nội dung |
| P0003 | 1 | Cấp truy cập tiêu chuẩn |
| P0004 | 0 | Hiển thị toàn bộ nhóm tham số |
| P0010 | 30 | Chọn chế độ khôi phục |
| P0970 | 1 | Thực hiện reset mặc định |
Quá trình này mất khoảng 10 giây. Sau khi hoàn tất, P0970 và P0010 tự động trở về 0. Không ngắt nguồn khi màn hình đang báo bận. Nếu biến tần đang kết nối với PLC qua USS hoặc module truyền thông, liên lạc có thể tạm thời bị gián đoạn trong quá trình reset.
2. Bắt Đầu Chế Độ Cài Đặt Nhanh
Cài các tham số đầu tiên như sau:
| Tham số | Giá trị tham khảo | Ý nghĩa |
| P0003 | 3 | Cho phép truy cập tham số chuyên sâu |
| P0004 | 0 | Không giới hạn nhóm tham số |
| P0010 | 1 | Kích hoạt Quick Commissioning |
| P0100 | 0 | Công suất kW, tần số chuẩn 50 Hz |
| P0300 | 1 | Động cơ không đồng bộ |
P0100 có ba lựa chọn:
- P0100 = 0: Chuẩn 50 Hz, công suất tính bằng kW.
- P0100 = 1: Chuẩn 60 Hz, công suất tính bằng hp.
- P0100 = 2: Chuẩn 60 Hz, công suất tính bằng kW.
Với phần lớn động cơ IEC sử dụng tại Việt Nam, P0100 = 0 là lựa chọn thông dụng.

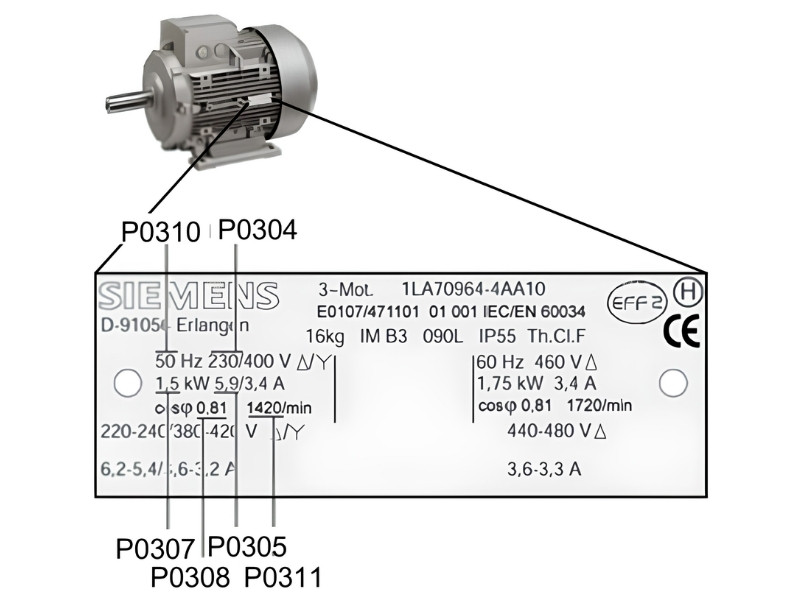

3. Nhập Dữ Liệu Động Cơ
Các giá trị phải được nhập theo đúng nhãn động cơ và cách đấu dây thực tế.
| Tham số | Nội dung |
| P0304 | Điện áp định mức động cơ |
| P0305 | Dòng điện định mức |
| P0307 | Công suất định mức |
| P0308 | Hệ số công suất cosφ |
| P0309 | Hiệu suất động cơ |
| P0310 | Tần số định mức |
| P0311 | Tốc độ định mức |
| P0335 | Phương pháp làm mát |
| P0640 | Hệ số quá tải động cơ |
Ví dụ, động cơ có nhãn:
- Điện áp: 220/380 V Δ/Y.
- Dòng điện: 5,0/2,9 A.
- Công suất: 1,5 kW.
- Tần số: 50 Hz.
- Tốc độ: 1.420 vòng/phút.
Nếu động cơ đang đấu sao và được cấp điện áp 380 V, cài:
- P0304 = 380 V.
- P0305 = 2,9 A.
- P0307 = 1,5 kW.
- P0310 = 50 Hz.
- P0311 = 1.420 vòng/phút.
Không nhập dòng điện tương ứng với đấu tam giác khi hộp cực động cơ đang đấu sao. Sai dữ liệu định mức có thể làm bảo vệ nhiệt hoạt động không chính xác hoặc ảnh hưởng đến chất lượng điều khiển.
4. Chọn Nguồn Lệnh Điều Khiển
P0700 xác định nơi gửi lệnh chạy, dừng và đảo chiều cho biến tần.
| Giá trị P0700 | Nguồn điều khiển |
| 0 | Cấu hình mặc định |
| 1 | Bàn phím BOP |
| 2 | Terminal điều khiển |
| 4 | USS qua BOP Link |
| 5 | USS qua COM Link |
| 6 | Module truyền thông CB |
Lựa chọn thường gặp:
- P0700 = 1 khi vận hành trực tiếp trên BOP.
- P0700 = 2 khi dùng nút nhấn, công tắc, relay hoặc PLC đấu vào terminal.
- P0700 = 5 khi nhận lệnh USS qua cổng RS485 tại cọc 29 và 30.
5. Chọn Nguồn Đặt Tần Số
P1000 quy định tín hiệu dùng để đặt tốc độ.
| Giá trị P1000 | Nguồn đặt tần số |
| 1 | MOP – chiết áp điện tử |
| 2 | Ngõ vào analog 1 |
| 3 | Tần số cố định |
| 4 | USS qua BOP Link |
| 5 | USS qua COM Link |
| 6 | Module truyền thông CB |
| 7 | Ngõ vào analog 2 |
Không nên nhầm P0700 với P1000. P0700 chọn nguồn phát lệnh chạy, còn P1000 lựa chọn nơi cung cấp giá trị tốc độ. Ví dụ, hệ thống có thể dùng công tắc ngoài để chạy nhưng vẫn chỉnh tần số bằng BOP. Khi đó cài P0700 = 2 và P1000 = 1.
6. Thiết Lập Dải Tần Số Và Thời Gian Tăng Giảm Tốc
| Tham số | Chức năng | Giá trị mặc định |
| P1080 | Tần số nhỏ nhất | 0 Hz |
| P1082 | Tần số lớn nhất | 50 Hz |
| P1120 | Thời gian tăng tốc | 10 giây |
| P1121 | Thời gian giảm tốc | 10 giây |
| P1135 | Thời gian dừng nhanh OFF3 | 5 giây |
P1120 là thời gian để tần số tăng từ 0 Hz đến P1082. P1121 là thời gian giảm từ P1082 về 0 Hz trong điều kiện không sử dụng bo tròn đường đặc tính. Đặt thời gian tăng tốc quá ngắn có thể gây cảnh báo giới hạn dòng hoặc lỗi F0001. Giảm tốc quá nhanh với tải quán tính lớn dễ làm DC bus tăng áp và phát sinh F0002.
7. Chọn Chế Độ Điều Khiển
P1300 lựa chọn phương pháp điều khiển động cơ.
| Giá trị | Phương pháp |
| 0 | V/f tuyến tính |
| 1 | V/f kết hợp FCC |
| 2 | V/f đặc tính parabol |
| 3 | V/f lập trình nhiều điểm |
| 20 | Vector không cảm biến |
| 21 | Vector có encoder |
| 22 | Điều khiển mô-men vector không cảm biến |
| 23 | Điều khiển mô-men vector có encoder |
Đối với bơm, quạt, băng tải và các ứng dụng phổ thông, có thể bắt đầu với P1300 = 0. Điều khiển vector đòi hỏi dữ liệu động cơ chính xác, quá trình nhận dạng động cơ và hiệu chỉnh bộ điều khiển phù hợp.
8. Hoàn Thành Quick Commissioning
Sau khi nhập đủ thông tin, đặt P3900:
- P3900 = 1: Tính toán dữ liệu động cơ và đưa các tham số ngoài Quick Commissioning về mặc định.
- P3900 = 2: Tính toán động cơ và khôi phục cấu hình I/O.
- P3900 = 3: Chỉ tính toán dữ liệu động cơ, không reset tham số khác.
Với một hệ thống đang được thiết lập từ đầu, có thể sử dụng P3900 = 1. Chờ biến tần hoàn tất tính toán và tự đưa P0010 về 0 trước khi chạy thử.
V. Cài Đặt Siemens MM440 Theo Từng Phương Thức Điều Khiển
1. Chạy Và Điều Chỉnh Tốc Độ Bằng Bàn Phím
Cài các tham số:
- P0700 = 1: Nhận lệnh từ BOP.
- P1000 = 1: Chọn MOP làm nguồn tần số.
- P1040: Giá trị tần số MOP ban đầu.
- P1031 = 1 nếu muốn lưu tần số trước khi mất nguồn.
Sau khi cài:
- Nhấn Start để chạy.
- Dùng ▲ và ▼ thay đổi tần số.
- Nhấn Direction để đảo chiều.
- Nhấn Stop một lần để dừng theo P1121.
- Nhấn Stop hai lần hoặc giữ lâu để động cơ dừng tự do.
Cách này phù hợp cho chạy thử, bảo trì hoặc kiểm tra riêng động cơ trước khi đưa máy vào vận hành.
2. Chạy Dừng Bằng Công Tắc Ngoài
Cấu hình cơ bản:
- P0700 = 2: Nhận lệnh tại terminal.
- P0701 = 1: DIN1 thực hiện ON/OFF1.
- P1000 lựa chọn nguồn đặt tốc độ mong muốn.
Ở cấu hình mặc định, cọc 5 là DIN1 và cọc 9 cung cấp +24 V. Đưa nguồn +24 V từ cọc 9 qua công tắc vào cọc 5:
- Đóng công tắc: Biến tần chạy.
- Mở công tắc: Biến tần giảm tốc và dừng theo P1121.
Không nên lắp contactor đóng cắt thường xuyên giữa đầu ra biến tần và động cơ khi MM440 đang phát xung. Việc chạy dừng nên được thực hiện qua terminal điều khiển.

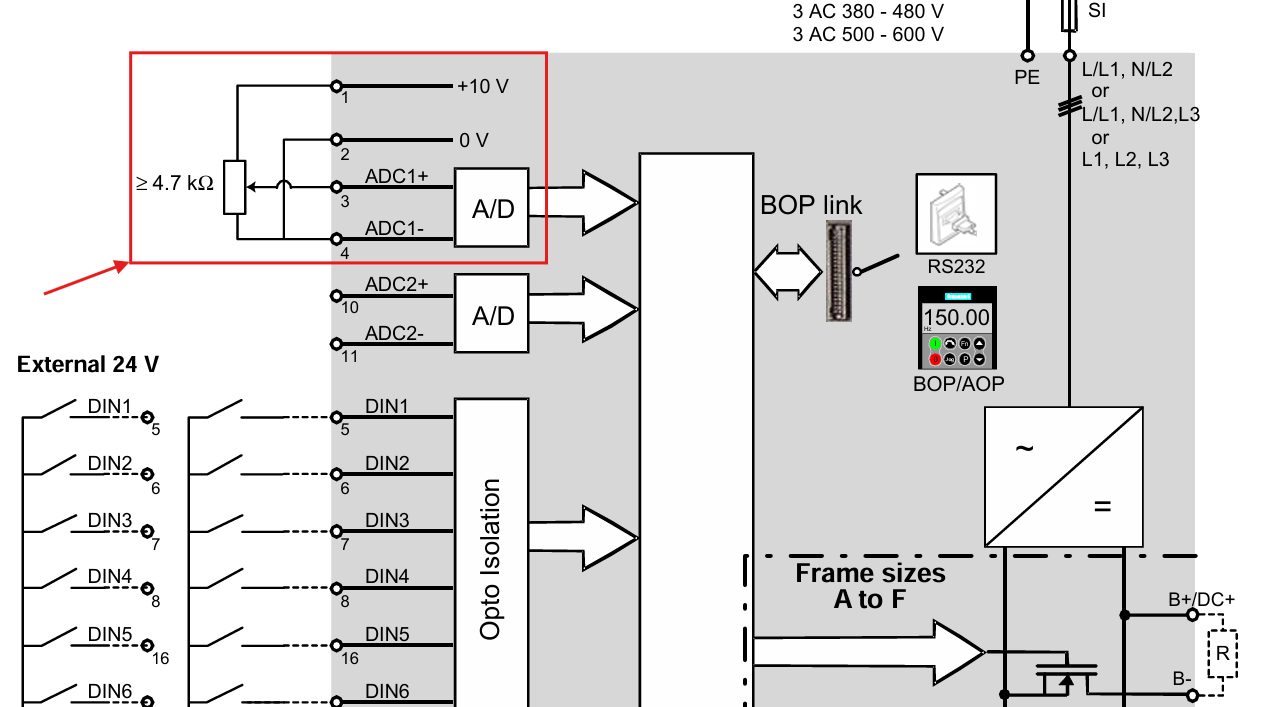

3. Chỉnh Tốc Độ Bằng Chiết Áp 0–10 V
Đấu chiết áp có giá trị từ khoảng 4,7 kΩ trở lên:
| Chân chiết áp | Cọc MM440 |
| Một đầu cố định | Cọc 1, +10 V |
| Đầu cố định còn lại | Cọc 2, 0 V |
| Chân giữa | Cọc 3, ADC1+ |
| ADC1- | Cọc 4 nối về cọc 2 |
Cài đặt:
- P1000 = 2: Chọn analog input 1.
- P0756[0] = 0: ADC1 nhận điện áp 0–10 V.
- Đặt DIP của kênh ADC1 ở chế độ đầu vào điện áp.
Khi xoay chiết áp, điện áp tại ADC1 thay đổi từ 0 đến 10 V. Giá trị tần số đầu ra tăng giảm tương ứng nhưng vẫn chịu giới hạn bởi P1080 và P1082.
4. Cài Chạy Thuận Và Chạy Nghịch
Ở cấu hình terminal mặc định:
- P0701 = 1: DIN1 chạy/dừng.
- P0702 = 12: DIN2 đảo chiều.
- Cọc 5: DIN1.
- Cọc 6: DIN2.
- Cọc 9: Nguồn +24 V.
Khi DIN1 hoạt động, động cơ chạy. Trạng thái của DIN2 quyết định chiều quay thuận hoặc nghịch. Với băng tải, bàn trượt hoặc cơ cấu có quán tính cao, nên giảm tốc về gần 0 Hz trước khi đảo chiều. Thay đổi chiều đột ngột có thể gây sốc cơ khí, tăng dòng và ảnh hưởng đến hộp số hoặc khớp nối.
VI. Bảng Mã Lỗi Biến Tần Siemens MM440 Thường Gặp
| Mã lỗi | Nội dung | Kiểm tra và xử lý |
| F0001 | Quá dòng | Kiểm tra ngắn mạch U/V/W, tải cơ khí, dữ liệu động cơ và tăng P1120 |
| F0002 | Quá áp DC bus | Kiểm tra điện áp nguồn, tăng P1121, đánh giá điện trở hãm và quán tính tải |
| F0003 | Thấp áp DC bus | Kiểm tra nguồn vào, cầu chì, contactor, mất điện hoặc sụt áp |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt, khe thông gió, nhiệt độ tủ và khoảng cách lắp đặt |
| F0005 | Quá tải I²t biến tần | Kiểm tra dòng tải, chu kỳ vận hành và công suất biến tần |
| F0011 | Động cơ quá nhiệt | Kiểm tra tải, dòng định mức, chế độ làm mát và thông số bảo vệ |
| F0015 | Lỗi cảm biến nhiệt động cơ | Kiểm tra đứt dây, chập dây PTC/KTY84 tại cọc 14–15 |
| F0020 | Mất pha nguồn | Đo điện áp từng pha, kiểm tra cầu chì, contactor và đầu nối |
Các lỗi được lưu trong r0947, còn giá trị chi tiết liên quan có thể xem tại r0949. Thời điểm xảy ra lỗi được ghi nhận trong r0948. Sau khi đã loại bỏ nguyên nhân, có thể xác nhận lỗi bằng phím Fn trên BOP, ngắt cấp nguồn rồi cấp lại hoặc sử dụng ngõ vào DIN3 với chức năng reset lỗi mặc định. Không nên reset nhiều lần khi chưa kiểm tra tải và mạch điện.
Quá trình cài đặt biến tần Siemens MM440 cần được thực hiện theo đúng sơ đồ đầu cực, thông tin trên nhãn động cơ và yêu cầu vận hành của từng máy. Đối với các chức năng chuyên sâu như điều khiển vector, encoder, PID, hãm điện trở hoặc giao tiếp USS, cần kiểm tra kỹ cấu hình phần cứng trước khi thay đổi tham số.
