Biến Tần Siemens: Catalog, Manual, Bảng Mã Lỗi & Hướng Dẫn Cài Đặt Chi Tiết

Biến tần Siemens luôn là lựa chọn hàng đầu trong các hệ thống tự động hóa công nghiệp nhờ độ bền bỉ và khả năng điều khiển độ xác cao. Tuy nhiên, để khai thác tối đa hiệu suất thiết bị và xử lý nhanh các sự cố khi vận hành, việc sở hữu một bộ tài liệu kỹ thuật chuẩn xác là điều bắt buộc đối với mọi kỹ sư.

Trong bài viết dưới đây, chúng tôi sẽ tổng hợp trọn bộ cẩm nang về biến tần Siemens, bao gồm: Tài liệu Catalog, Manual mới nhất, bảng tra cứu mã lỗi thường gặp và hướng dẫn cài đặt chi tiết từng bước. Cùng khám phá ngay để tiết kiệm thời gian và tối ưu hóa hệ thống của bạn!

I. Thương Hiệu Biến Tần Siemens – Đỉnh Cao Công Nghệ Đức

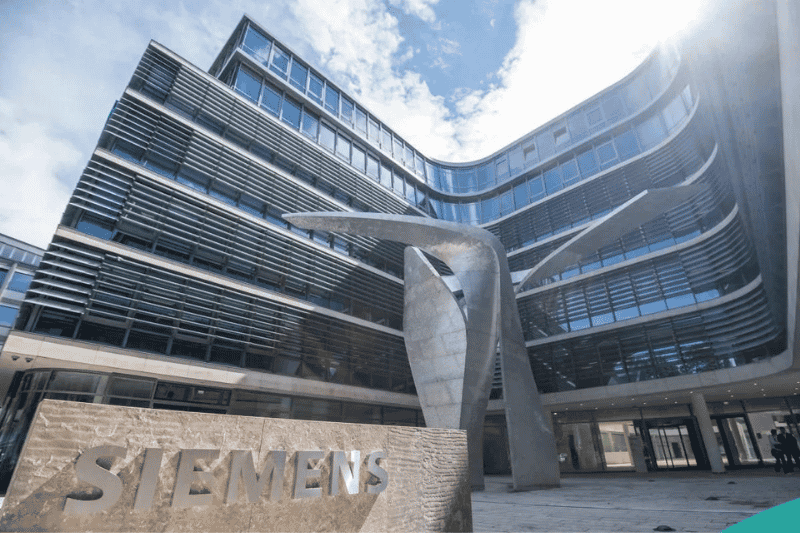

Nhắc đến tự động hóa công nghiệp, sẽ là một thiếu sót lớn nếu bỏ qua Siemens – tập đoàn công nghệ toàn cầu với bề dày lịch sử hàng trăm năm đến từ nước Đức. Trong hệ sinh thái tự động hóa khổng lồ của hãng, biến tần Siemens (tiêu biểu là dòng họ SINAMICS) được xem là một trong những sản phẩm cốt lõi, đại diện cho sự bền bỉ, độ chính xác cao và nền tảng công nghệ dẫn đầu xu hướng.

Không phải ngẫu nhiên mà các dòng biến tần của Siemens luôn là ưu tiên số 1 trong các dự án trọng điểm, các dây chuyền sản xuất đòi hỏi tính liên tục và khắt khe nhất. Sự khẳng định vị thế “đỉnh cao công nghệ Đức” của biến tần Siemens đến từ những ưu điểm vượt trội sau:

• Chất lượng và Độ bền bỉ  vượt trội: Được sản xuất và kiểm định theo những tiêu chuẩn nghiêm ngặt nhất của Châu Âu, biến tần Siemens có khả năng hoạt động cực kỳ ổn định trong các môi trường công nghiệp khắc nghiệt (nhiệt độ cao, bụi bẩn, độ ẩm, nhiễu điện từ…).
• Hệ sinh thái Đồng bộ hoàn hảo: Điểm “ăn tiền” lớn nhất của Siemens là khả năng tích hợp liền mạch. Biến tần Siemens dễ dàng kết nối, cấu hình và giao tiếp với các thiết bị khác như PLC, HMI thông qua nền tảng phần mềm TIA Portal và các chuẩn truyền thông công nghiệp mạnh mẽ (đặc biệt là PROFINET). Điều này giúp các kỹ sư tiết kiệm tối đa thời gian lập trình và chẩn đoán lỗi.
• Dải sản phẩm đa dạng, đáp ứng mọi bài toán: Từ những ứng dụng cơ bản như bơm, quạt, băng tải (với dòng Sinamics V20), cho đến các ứng dụng điều khiển vector phức tạp (Sinamics G120) hay hệ thống truyền động Servo/Motion Control đòi hỏi độ chính xác tuyệt đối (Sinamics S120), Siemens đều có giải pháp tối ưu.
• Thuật toán Điều khiển thông minh & Tiết kiệm năng lượng: Tích hợp các thuật toán điều khiển động cơ tiên tiến nhất (V/f, Vector Control), biến tần Siemens giúp tối ưu hóa hiệu suất hoạt động của động cơ, giảm thiểu hao mòn cơ khí và tiết kiệm điện năng đáng kể cho nhà máy.

Tóm lại, lựa chọn biến tần Siemens không chỉ là việc mua một thiết bị điện công nghiệp, mà là sự đầu tư vào sự an tâm, tính ổn định dài hạn và khả năng mở rộng không giới hạn cho hệ thống tự động hóa của bạn.

II. Các Dòng Biến Tần Siemens Phổ Biến Tại Việt Nam

Để đáp ứng đa dạng các bài toán truyền động từ cơ bản đến phức tạp, Siemens đã phát triển hệ sinh thái SINAMICS với nhiều phân khúc khác nhau. Tại thị trường Việt Nam, các kỹ sư và nhà máy sản xuất thường ưu tiên sử dụng 4 dòng biến tần chủ lực dưới đây:

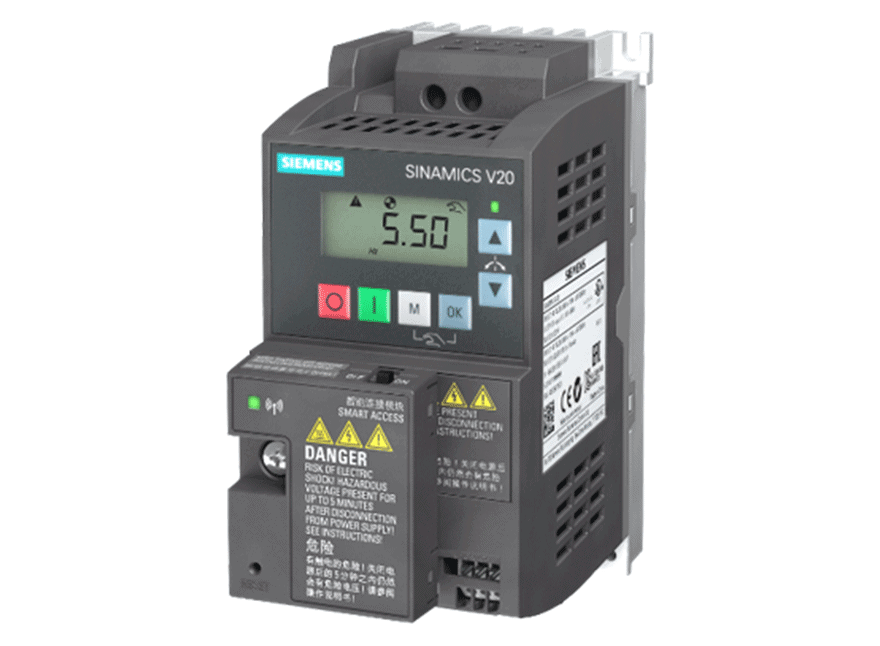

1. SINAMICS V20 – Giải pháp cơ bản, tiết kiệm chi phí

Đây là dòng biến tần phổ thông được ưa chuộng nhất của Siemens nhờ tiêu chí “ngon – bổ – rẻ” và cực kỳ thân thiện với người dùng.

• Đặc điểm nổi bật: Thiết kế nguyên khối nhỏ gọn, dễ dàng lắp đặt (có thể lắp trên tường hoặc thanh ray). Tích hợp sẵn màn hình BOP, thao tác cài đặt thông số trực quan, đơn giản mà không cần máy tính.
• Ứng dụng thực tế: Trạm bơm nước, quạt thông gió, băng tải, các máy móc sản xuất cơ bản trong ngành bao bì, dệt may.
• Dải công suất: 0.12 kW – 30 kW.

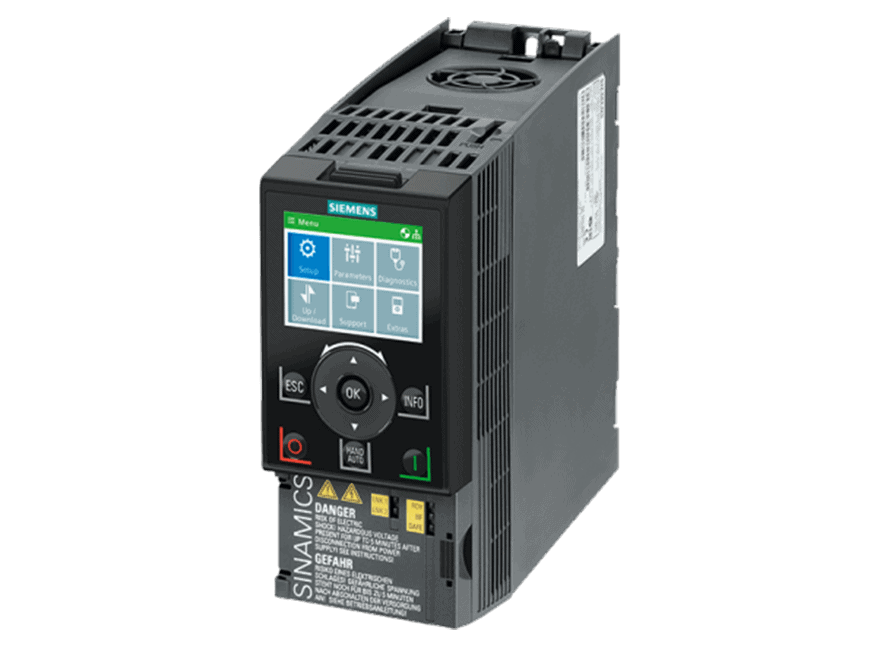

2. SINAMICS G120C – Thiết kế nhỏ gọn, đa năng

Chữ “C” trong G120C đại diện cho “Compact” – sự kết hợp hoàn hảo giữa kích thước nhỏ gọn và các tính năng điều khiển mạnh mẽ.

• Đặc điểm nổi bật: Tích hợp sẵn chức năng an toàn Safe Torque Off (STO) đảm bảo an toàn cho hệ thống. Hỗ trợ mạnh mẽ các chuẩn truyền thông công nghiệp, đặc biệt là PROFINET, giúp kết nối hoàn hảo với PLC S7-1200/S7-1500 qua TIA Portal.
• Ứng dụng thực tế: Chế tạo máy, máy trộn, máy đùn, băng chuyền phức tạp, hệ thống nâng hạ cơ bản.
• Dải công suất: 0.55 kW – 132 kW.

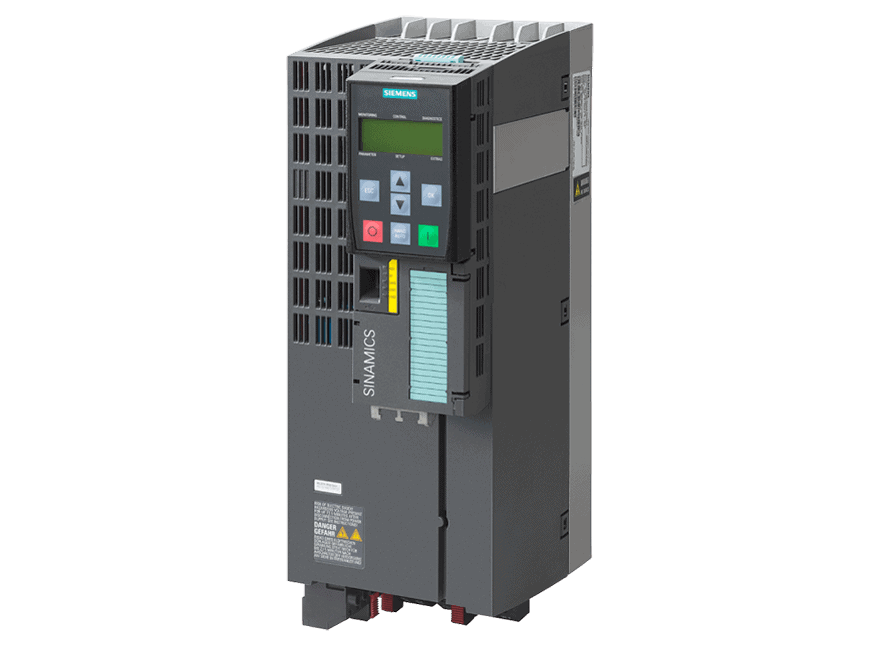

3. SINAMICS G120 – Dòng biến tần dạng Module, linh hoạt tối đa

Khác với các dòng nguyên khối, G120 sở hữu thiết kế dạng module thông minh, cho phép tùy biến cao nhất theo từng yêu cầu kỹ thuật.

• Đặc điểm nổi bật: Cấu tạo bao gồm phần công suất (Power Module – PM) và phần điều khiển (Control Unit – CU) tách rời. Thiết kế này giúp người dùng dễ dàng nâng cấp, thay thế linh kiện khi bảo trì mà không cần phải thay mới toàn bộ thiết bị. Khả năng điều khiển Vector vòng kín/vòng hở cực kỳ chính xác.
• Ứng dụng thực tế: Phù hợp cho các ngành công nghiệp nặng, máy cán, máy nén khí, cầu trục, hệ thống dây chuyền phức tạp.
• Dải công suất: 0.55 kW – 250 kW.

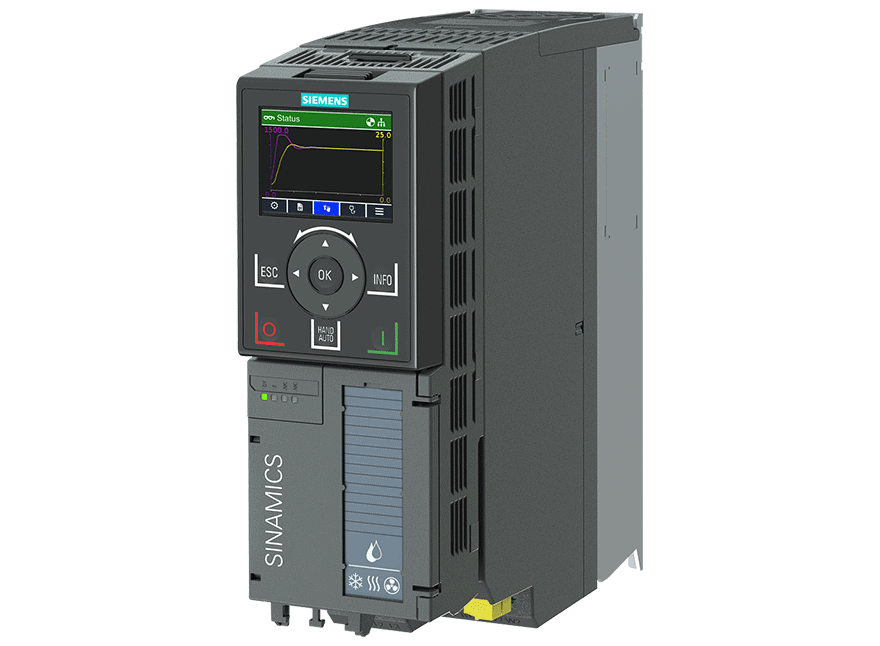

4. SINAMICS G120X – “Chuyên gia” cho ngành Nước và HVAC

Được thiết kế chuyên biệt để tối ưu hóa năng lượng cho các hệ thống liên quan đến chất lỏng và khí.

• Đặc điểm nổi bật: Chịu được môi trường khắc nghiệt (nhiệt độ hoạt động từ -20°C đến +60°C, bo mạch phủ lớp bảo vệ 3C3). Tích hợp sẵn các tính năng chuyên dụng như: chế độ tự làm sạch bơm, phát hiện rò rỉ ống, tối ưu hóa năng lượng.
• Ứng dụng thực tế: Mạng lưới cấp thoát nước, xử lý nước thải, hệ thống điều hòa trung tâm (HVAC) tại các tòa nhà lớn hoặc nhà máy.
• Dải công suất: Lên đến 630 kW.

III. Trọn Bộ Tài Liệu Catalog & Manual Biến Tần Siemens

Tài liệu kỹ thuật chính hãng chính là “kim chỉ nam” không thể thiếu giúp các kỹ sư lựa chọn đúng mã sản phẩm, thiết kế tủ điện chuẩn xác và cài đặt thông số an toàn. Để anh em kỹ thuật không mất thời gian tìm kiếm trên nhiều nền tảng, chúng tôi đã tổng hợp sẵn trọn bộ tài liệu (bao gồm Catalog tổng quan và Manual – Hướng dẫn vận hành) của các dòng biến tần Siemens phổ biến nhất.

Anh em chỉ cần click vào link tương ứng dưới đây để xem trực tiếp hoặc tải file PDF về máy:

Dòng sản phẩm	SINAMICS V20	SINAMICS G120C	SINAMICS G120	SINAMICS G120X
Catalogue	Catalogue biến tần SINAMICS V20	Catalogue biến tần SINAMICS G120C	Catalogue biến tần SINAMICS G120	Catalogue biến tần SINAMICS G120X
Manual	Manual biến tần SINAMICS V20	Manual biến tần SINAMICS G120C	Manual biến tần SINAMICS G120	Manual biến tần SINAMICS G120X

💡 Mẹo tra cứu nhanh cho dân kỹ thuật: Các file Manual chính hãng của Siemens thường rất dài (từ vài trăm đến hơn ngàn trang). Khi tải file PDF về hoặc xem trực tiếp trên trình duyệt, anh em hãy sử dụng tổ hợp phím Ctrl + F, sau đó gõ các từ khóa trọng tâm bằng tiếng Anh để tìm đúng phần mình cần. Ví dụ: Gõ “Wiring” (Sơ đồ đấu dây), “Parameter” (Bảng thông số cài đặt), hoặc “Fault” (Mã lỗi).

IV. Bảng Giá Biến Tần Siemens Mới Nhất 2026

Để nhận bảng giá biến tần Siemen, quý khách vui lòng Click Zalo liên hệ báo giá, đội ngũ Kinh Doanh của chúng tôi sẽ gửi bảng giá chiết khấu biến tần KOC cùng dịch vụ hậu mãi và mức giá tốt nhất cho từng quý khách hàng.



V. Hướng Dẫn Cài Đặt Thông Số Cơ Bản Biến Tần Siemens

Đối với các ứng dụng cơ bản như bơm, quạt hay băng tải, dòng SINAMICS V20 là lựa chọn phổ biến nhất. Dưới đây là các bước thao tác rút gọn giúp bạn nhanh chóng cấu hình biến tần V20 để chạy với động cơ.

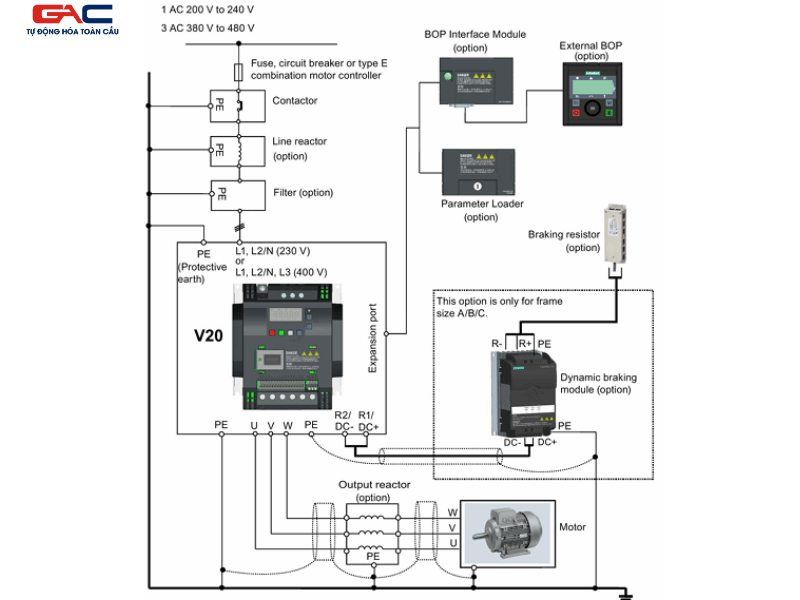

1. Đâu nối nguồn động lực

Việc đấu nối phần công suất yêu cầu sự cẩn trọng tuyệt đối để tránh chập cháy thiết bị. Trước khi thao tác, hãy đảm bảo nguồn điện đã được ngắt hoàn toàn.

Trên domino phần công suất của biến tần Siemens V20, bạn cần chú ý các chân đấu nối cơ bản sau:

• Cấp nguồn đầu vào (Input):

  • Đối với biến tần 1 pha 220V: Đấu nguồn vào 2 chân L1 và N (hoặc L1, L2 tùy ký hiệu trên vỏ).

  • Đối với biến tần 3 pha 380V: Đấu nguồn 3 pha vào 3 chân L1, L2, L3.

  • Lưu ý sống còn: Phải xem kỹ tem mác (Nameplate) bên hông biến tần để xác định cấp điện áp đầu vào, tuyệt đối không cấp nhầm nguồn 380V vào biến tần 220V.

• Cấp nguồn ra động cơ (Output): Đấu 3 dây của động cơ vào 3 chân U, V, W trên biến tần. (Nếu động cơ quay ngược chiều mong muốn, chỉ cần đảo vị trí 2 trong 3 dây này cho nhau).

• Chân tiếp địa (PE – Ký hiệu ⏚): Tuyệt đối không được bỏ qua chân này. Việc nối đất cẩn thận giúp đảm bảo an toàn điện cho người vận hành và triệt tiêu nhiễu tín hiệu trong hệ thống.

• Chân điện trở xả (DC+, R2 / DC+, DC-): Tùy thuộc vào kích thước và yêu cầu tải (như tải có quán tính lớn cần hãm nhanh), bạn sẽ đấu nối thêm điện trở xả vào các chân này.

2. Các bước cài đặt thông số cơ bản

Lưu ý trước khi cài đặt: Hãy chuẩn bị sẵn catalog động cơ hoặc xem trực tiếp thông số trên nhãn mác (Nameplate) của động cơ để nhập liệu chính xác.

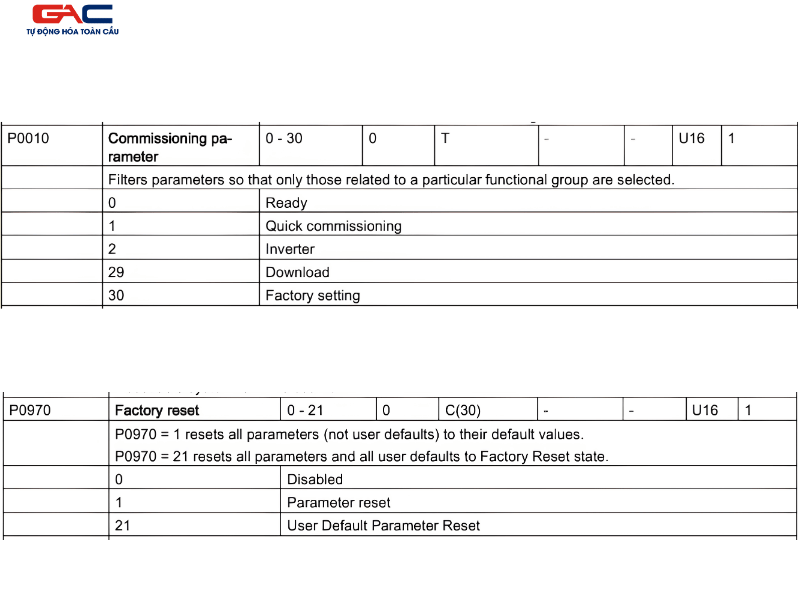

*Bước 1: Trả về mặc định của nhà sản xuất (Factory Reset)

Đây là bước bắt buộc nếu bạn mua biến tần cũ hoặc muốn xóa sạch các cài đặt lỗi trước đó để lập trình lại từ đầu.

Thông số (Parameter)	Giá trị cài đặt	Ý nghĩa
P0010	30	Chuyển sang chế độ khôi phục mặc định
P0970	21	Lệnh thực thi Factory Reset (Đợi màn hình hiển thị 8.8.8.8 rồi trở về 0 là hoàn tất)

*Bước 2: Nhập thông số động cơ (Quick Commissioning)

Khai báo đúng thông số giúp biến tần bảo vệ động cơ tốt hơn và điều khiển chính xác hơn.

Thông số (Parameter)	Giá trị cài đặt	Ý nghĩa
P0010	1	Chế độ cài đặt nhanh (Quick Commissioning)
P0100	0	Chuẩn Châu Âu: Tần số 50Hz, công suất tính bằng kW
P0304	Tùy nhãn động cơ	Điện áp định mức động cơ (Ví dụ: 380V)
P0305	Tùy nhãn động cơ	Dòng điện định mức động cơ (Ví dụ: 2.5A)
P0307	Tùy nhãn động cơ	Công suất định mức động cơ (Ví dụ: 0.75kW)
P0310	Tùy nhãn động cơ	Tần số định mức động cơ (Thường là 50Hz)
P0311	Tùy nhãn động cơ	Tốc độ vòng quay định mức (Ví dụ: 1450 RPM)

*Bước 3: Cài đặt lệnh chạy và nguồn cấp tần số

Bạn cần xác định biến tần sẽ chạy bằng nút nhấn trên mặt màn hình hay chạy bằng công tắc/chiết áp ngoài tủ điện.

Thông số (Parameter)	Giá trị cài đặt	Ý nghĩa
P0700	Lựa chọn nguồn lệnh chạy	= 1: Chạy/Dừng bằng nút bấm trên màn hình (BOP) = 2: Chạy/Dừng bằng công tắc ngoài (Terminal)
P1000	Lựa chọn nguồn tần số	= 1: Chỉnh tốc độ bằng phím mũi tên trên màn hình = 2: Chỉnh tốc độ bằng chiết áp ngoài (Analog AI1)

*Bước 4: Cài đặt thời gian tăng/giảm tốc và lưu thông số

Thông số (Parameter)	Giá trị cài đặt	Ý nghĩa
P1080	0	Tần số tối thiểu (Thường để 0 Hz)
P1082	50	Tần số tối đa (Giới hạn ở 50 Hz)
P1120	5 – 10	Thời gian tăng tốc (Tính bằng giây). Tùy thuộc tải nặng hay nhẹ.
P1121	5 – 10	Thời gian giảm tốc (Tính bằng giây).
P3900	1	Kết thúc quá trình cài đặt nhanh và lưu lại toàn bộ thông số.

Sau khi hoàn tất bước cài đặt P3900 = 1, màn hình sẽ nháy chữ “BUSY” một lúc để xử lý dữ liệu. Khi màn hình trở lại hiển thị tần số, biến tần đã sẵn sàng để hoạt động.

VI. Bảng Mã Lỗi Biến Tần Siemens Thường Gặp & Cách Khắc Phục

Dòng Siemens SINAMICS thường hiển thị mã lỗi bắt đầu bằng chữ F (Fault) hoặc A (Alarm).

Mã Lỗi	Tên Lỗi	Nguyên Nhân Phổ Biến	Cách Khắc Phục
F1 / F0001	Overcurrent (Quá dòng)	– Ngắn mạch đầu ra. – Động cơ bị kẹt, bó bi. – Công suất biến tần nhỏ hơn tải.	– Kiểm tra motor và dây dẫn. – Tăng thời gian tăng tốc (P1120). – Chọn biến tần lớn hơn.
F2 / F0002	Overvoltage (Quá áp)	– Điện áp DC Link quá cao do quán tính tải trả về. – Điện nguồn vào quá cao.	– Tăng thời gian giảm tốc (P1121). – Lắp thêm điện trở xả (Braking Resistor).
F3 / F0003	Undervoltage (Thấp áp)	– Nguồn vào yếu, mất pha. – Lỏng ốc cầu đấu.	– Kiểm tra điện áp lưới. – Siết chặt terminal L1, L2, L3.
F4 / F0004	Inverter Overtemp (Quá nhiệt)	– Quạt hỏng. – Môi trường quá nóng hoặc bụi bẩn.	– Vệ sinh biến tần. – Thay quạt làm mát.
F60 / F0060	Asic Timeout (Lỗi truyền thông nội bộ)	– Lỗi phần cứng bên trong (Internal failure). – Nhiễu điện từ mạnh.	– Kiểm tra tiếp địa. – Nếu Reset không hết, cần gửi sửa chữa bo mạch.
A501 / A0501	Current Limit (Cảnh báo quá dòng)	– Tải đang nặng, dòng điện chạm ngưỡng giới hạn.	– Giảm tải hoặc kiểm tra cơ khí.

VII. Giải Pháp Thay Thế: Biến Tần Shihlin

Biến tần Siemens là “tượng đài” về chất lượng, nhưng cũng đi kèm với chi phí đầu tư rất cao, quy trình cài đặt phức tạp (cần kỹ sư có chuyên môn cao) và thời gian đặt hàng có thể kéo dài từ 8-12 tuần.

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp: Tiết kiệm chi phí hơn – Dễ sử dụng hơn – Sẵn hàng ngay, thì Biến tần Shihlin (Đài Loan) là sự lựa chọn thay thế hoàn hảo.

Để tối ưu hóa bài toán kinh tế mà vẫn đảm bảo hiệu suất vận hành tương đương –  Biến tần Shihlin chính là sự lựa chọn thay thế thông minh nhất hiện nay.
