Biến Tần Wecon: Catalog, Manual, Bảng Mã Lỗi & Hướng Dẫn Cài Đặt Chi Tiết
Biến tần Wecon được sử dụng trong nhiều hệ thống tự động hóa nhờ khả năng điều khiển tốc độ động cơ linh hoạt, đa dạng chức năng và phù hợp với nhiều ứng dụng thực tế. Tuy nhiên, để lựa chọn đúng model, đấu nối chính xác và vận hành thiết bị ổn định, người dùng cần nắm rõ thông số kỹ thuật, sơ đồ đấu dây, nhóm tham số cài đặt cũng như cách xử lý khi biến tần phát sinh lỗi.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ tổng hợp catalog, manual, bảng mã lỗi biến tần Wecon và hướng dẫn cài đặt chi tiết, giúp kỹ thuật viên dễ dàng tra cứu, cấu hình và khắc phục các sự cố thường gặp trong quá trình sử dụng.
I. Thương Hiệu Biến Tần Wecon
Wecon là thương hiệu thiết bị tự động hóa công nghiệp của Fujian Fuchang Wecon Electronic Technology Co., Ltd., có trụ sở tại Phúc Châu, tỉnh Phúc Kiến, Trung Quốc. Doanh nghiệp tập trung nghiên cứu, sản xuất và cung cấp các sản phẩm như HMI, PLC, bộ điều khiển servo, cổng kết nối IIoT V-BOX và biến tần.
Biến tần Wecon hiện nổi bật với dòng VB Series, được phát triển theo hướng biến tần vector hiệu suất cao, đáp ứng nhiều cấp điện áp và dải công suất khác nhau. Sản phẩm được sử dụng để điều chỉnh tốc độ, mô-men và chiều quay của động cơ trong các hệ thống như bơm, quạt, băng tải, máy đóng gói, máy dệt và máy gia công cơ khí.
Nhờ hệ sinh thái sản phẩm tương đối đồng bộ, biến tần Wecon có thể kết hợp với PLC, HMI và các thiết bị điều khiển khác trong hệ thống tự động hóa. Đây là một trong những lựa chọn thuộc phân khúc chi phí hợp lý dành cho các đơn vị chế tạo máy, tích hợp hệ thống và nhà máy sản xuất
II. Các Dòng Biến Tần Wecon Phổ Biến Tại Việt Nam
Trên thị trường Việt Nam, biến tần Wecon chủ yếu được biết đến với hai dòng sản phẩm là Wecon VM Series và Wecon VB Series. Mỗi dòng có dải công suất, khả năng điều khiển và nhóm ứng dụng khác nhau.

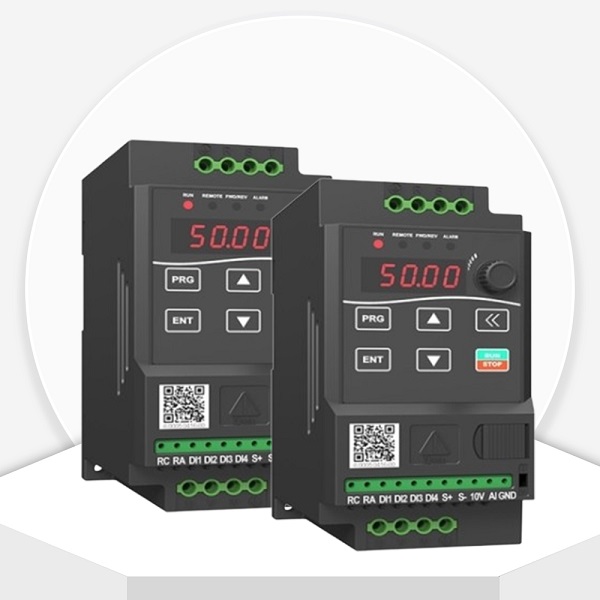

1. Biến tần Wecon VM Series
Wecon VM Series là dòng biến tần kinh tế, có thiết kế nhỏ gọn và cách cài đặt tương đối đơn giản. Sản phẩm phù hợp với những ứng dụng điều khiển tốc độ động cơ không yêu cầu mô-men hoặc khả năng xử lý quá phức tạp.
Dòng VM hiện có các phiên bản:
- Nguồn vào một pha 220V, công suất từ 0,75–2,2 kW.
- Nguồn vào ba pha 380V, công suất từ 0,75–7,5 kW.
- Tích hợp truyền thông RS485.
- Phù hợp với bơm, quạt, băng tải nhỏ, máy khuấy và các thiết bị cơ khí đơn giản.
Một số model thường gặp gồm: VM-2SR75, VM-2S1R5, VM-2S2R2, VM-4T004 và VM-4T7R5.

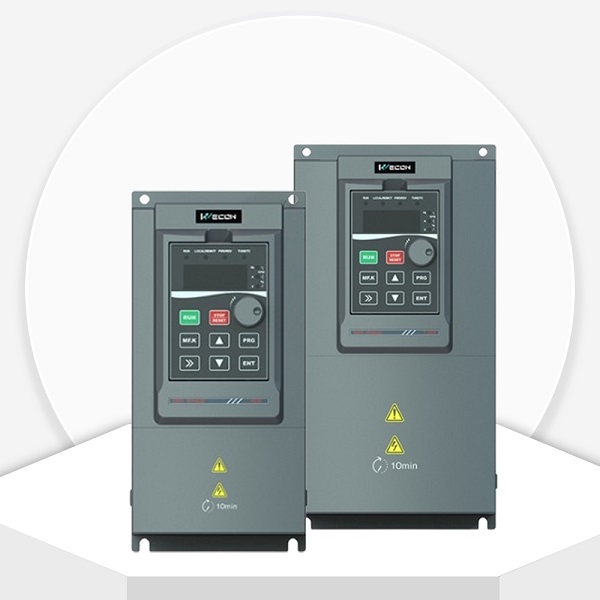

2. Biến tần Wecon VB Series
Wecon VB Series là dòng biến tần vector đa năng, được phát triển cho những ứng dụng yêu cầu khả năng điều khiển ổn định và chính xác hơn. Sản phẩm hỗ trợ cả chế độ điều khiển V/F và điều khiển vector không cảm biến SVC.
Một số đặc điểm nổi bật của dòng VB:
- Dải công suất rộng, từ 0,75 kW đến 400 kW.
- Có phiên bản nguồn một pha 220V và ba pha 380–440V.
- Hỗ trợ điều khiển V/F, SVC và điều khiển mô-men.
- Tích hợp chức năng PID và truyền thông RS485.
- Một số model từ 0,75–22 kW được tích hợp sẵn bộ hãm.
- Phù hợp với băng tải, máy đóng gói, máy dệt, máy công cụ, máy khuấy, bơm và quạt công nghiệp.
Các model phổ biến có thể kể đến như VB-2SR75GB, VB-2S1R5GB, VB-2S2R2GB, VB-4T004GB, VB-4T7R5GB và VB-4T022GB
III. Trọn Bộ Tài Liệu Catalog & Manual Biến Tần Wecon
Tài liệu kỹ thuật chính hãng là “kim chỉ nam” giúp kỹ thuật viên lựa chọn đúng model, thiết kế tủ điện, đấu nối và cài đặt biến tần an toàn. Để người dùng không mất thời gian tìm kiếm trên nhiều nền tảng, dưới đây là bộ catalog và manual biến tần Wecon dành cho hai dòng phổ biến VM và VB.
Anh em kỹ thuật chỉ cần nhấp vào tài liệu tương ứng để xem trực tuyến hoặc tải file PDF về máy:
| Dòng sản phẩm | WECON VM Series | WECON VB Series |
| Catalogue | Catalogue biến tần Wecon VM Series | Catalogue biến tần Wecon VB Series |
| Manual | Manual biến tần Wecon VM Series | Manual biến tần Wecon VB Series |
💡 Mẹo tra cứu nhanh cho kỹ thuật viên: Manual biến tần Wecon có nhiều nhóm thông số và nội dung kỹ thuật. Khi xem tài liệu trên trình duyệt hoặc mở file PDF, hãy sử dụng tổ hợp phím Ctrl + F, sau đó nhập từ khóa bằng tiếng Anh để tìm nhanh nội dung cần tra cứu.
Ví dụ:
- Wiring: Sơ đồ đấu dây.
- Parameter: Bảng thông số cài đặt.
- Fault hoặc Troubleshooting: Mã lỗi và cách xử lý.
- Communication: Cài đặt truyền thông.
- Motor parameter: Thông số động cơ.
- Acceleration/Deceleration: Thời gian tăng tốc và giảm tốc.
Lưu ý: Riêng dòng Wecon VM, người dùng cần kiểm tra số serial trên tem biến tần để chọn đúng phiên bản manual. Sử dụng sai phiên bản tài liệu có thể dẫn đến nhầm nhóm tham số hoặc chức năng cài đặt.
IV. Hướng Dẫn Cài Đặt Thông Số Cơ Bản Biến Tần Wecon
Để biến tần Wecon vận hành ổn định, người dùng cần đấu nối đúng mạch động lực, nhập chính xác thông số động cơ và lựa chọn nguồn điều khiển phù hợp. Nội dung dưới đây trình bày quy trình cài đặt cơ bản; mã tham số minh họa chủ yếu áp dụng cho Wecon VB Series. Với dòng VM, cần đối chiếu đúng manual V1.2 hoặc V2.0 theo phiên bản thiết bị.
1. Đấu nối nguồn động lực
Trước khi đấu dây, cần kiểm tra điện áp và số pha trên tem biến tần có phù hợp với nguồn cấp hay không. Toàn bộ quá trình lắp đặt phải được thực hiện khi đã ngắt nguồn; sau khi tắt điện, cần chờ tối thiểu 10 phút và xác nhận không còn điện áp dư trước khi kiểm tra hoặc bảo trì.

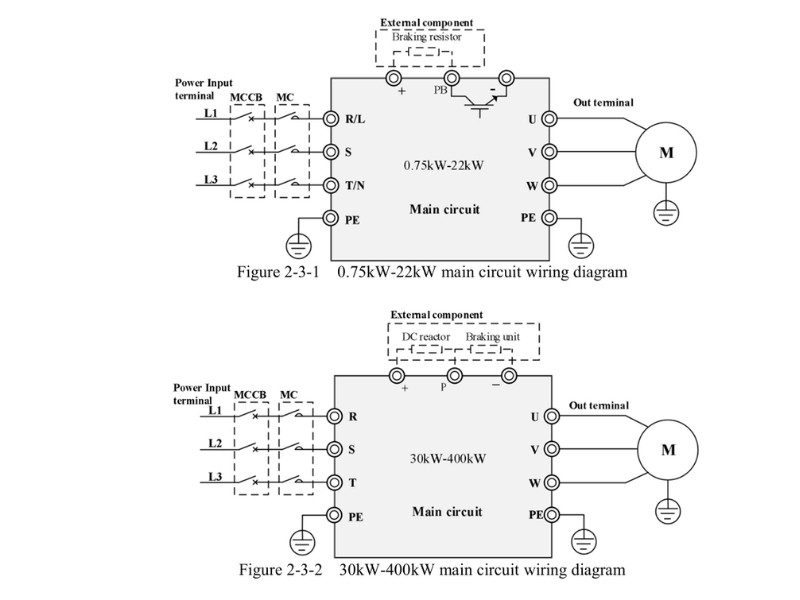

Sơ đồ đấu nối mạch động lực cơ bản:
Đối với biến tần ba pha, nguồn điện được đấu vào các đầu cực R, S, T. Với model một pha 220V, người dùng phải đấu theo đúng ký hiệu và sơ đồ trên thiết bị, thường là hai đầu cực R/L và T/N.
Một số lưu ý quan trọng:
- Tuyệt đối không đấu nguồn điện vào U, V, W vì có thể làm hỏng biến tần.
- Biến tần và động cơ phải được nối đất đúng kỹ thuật.
- Không dùng aptomat hoặc cầu dao nguồn để bật, tắt động cơ thường xuyên; nên điều khiển chạy, dừng bằng bàn phím, terminal hoặc truyền thông.
- Kiểm tra chắc chắn các đầu dây trước khi cấp điện.
- Lựa chọn tiết diện dây dẫn, aptomat và điện trở hãm theo công suất biến tần cùng yêu cầu trong manual.
2. Các bước cài đặt thông số cơ bản
Sau khi hoàn tất đấu nối, có thể tiến hành cài đặt theo trình tự sau:
*Bước 1: Kiểm tra trước khi cấp điện
Kiểm tra lại điện áp nguồn, công suất biến tần, cách đấu động cơ, tiếp địa và tình trạng cơ khí của máy. Khi chạy thử lần đầu, nên tách tải hoặc vận hành ở tần số thấp để kiểm tra chiều quay và các dấu hiệu bất thường.
*Bước 2: Chọn chế độ điều khiển động cơ
Với Wecon VB Series, tham số F0.00 dùng để lựa chọn chế độ điều khiển:
| Giá trị F0.00 | Chế độ | Ứng dụng phù hợp |
| 0 | Điều khiển vector không cảm biến SVC | Băng tải, máy khuấy, máy công cụ và tải cần mô-men tốt |
| 1 | Điều khiển V/F | Bơm, quạt hoặc hệ thống một biến tần điều khiển nhiều động cơ |
Khi chọn SVC, cần nhập đúng thông số động cơ và thực hiện nhận dạng động cơ để đạt hiệu quả điều khiển tốt.
Bước 3: Chọn nguồn lệnh chạy và dừng
Tham số F0.01 xác định thiết bị phát lệnh chạy, dừng:
| Giá trị F0.01 | Nguồn điều khiển |
| 0 | Bàn phím trên biến tần |
| 1 | Các đầu vào điều khiển terminal |
| 2 | Truyền thông RS485 |

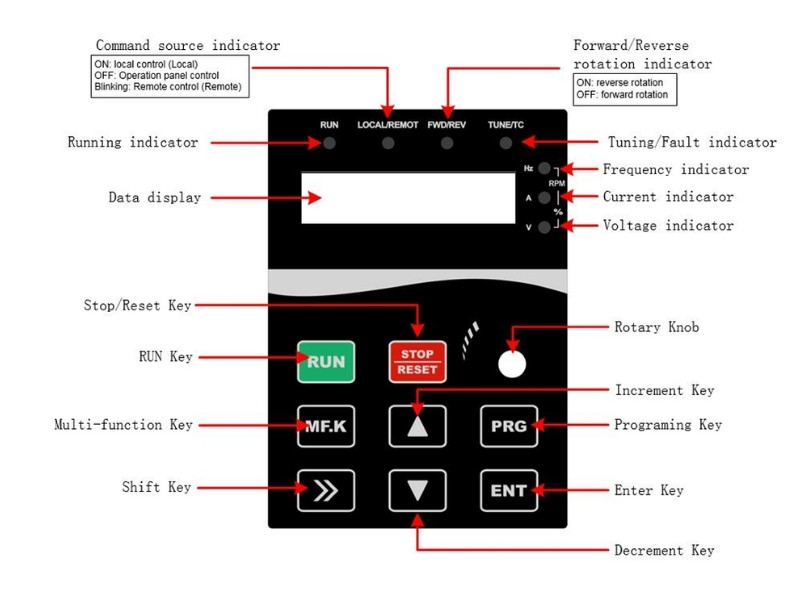

Khi chạy thử, nên chọn F0.01 = 0 để điều khiển trực tiếp bằng phím RUN và STOP/RESET. Khi đưa vào hệ thống tự động, có thể chuyển sang terminal hoặc truyền thông.
Bước 4: Chọn nguồn đặt tần số
Tham số F0.03 dùng để lựa chọn nguồn đặt tốc độ:
| Giá trị F0.03 | Nguồn đặt tần số |
| 0 hoặc 1 | Cài đặt số bằng bàn phím |
| 2 | Tín hiệu analog AI1 |
| 3 | Tín hiệu analog AI2 |
| 6 | Tốc độ nhiều cấp |
| 7 | Chương trình PLC đơn giản |
| 8 | Điều khiển PID |
| 9 | Truyền thông |

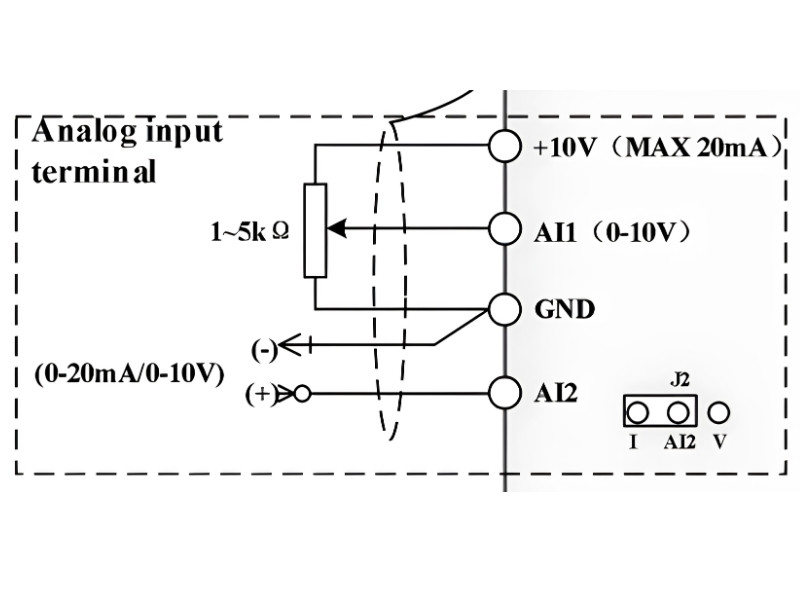

Để chạy thử bằng bàn phím, có thể chọn nguồn tần số dạng số. Nếu điều chỉnh tốc độ bằng biến trở hoặc tín hiệu từ PLC, lựa chọn AI1 hoặc AI2 theo cách đấu thực tế.
Bước 5: Cài đặt tần số vận hành
Các thông số cần quan tâm gồm:
| Tham số | Chức năng |
| F0.08 | Tần số đặt bằng bàn phím |
| F0.10 | Tần số lớn nhất |
| F0.12 | Giới hạn tần số trên |
| F0.14 | Giới hạn tần số dưới |
Ví dụ, với động cơ thông thường có tần số định mức 50Hz, người dùng có thể đặt F0.08 ở mức thấp khoảng 5–10Hz để chạy thử, sau đó tăng dần khi hệ thống hoạt động bình thường. Không nên tăng tần số vượt quá giới hạn cho phép của động cơ và cơ cấu máy. Các chức năng của F0.08, F0.10, F0.12 và F0.14 được quy định trong bảng tham số chính thức của VB Series.

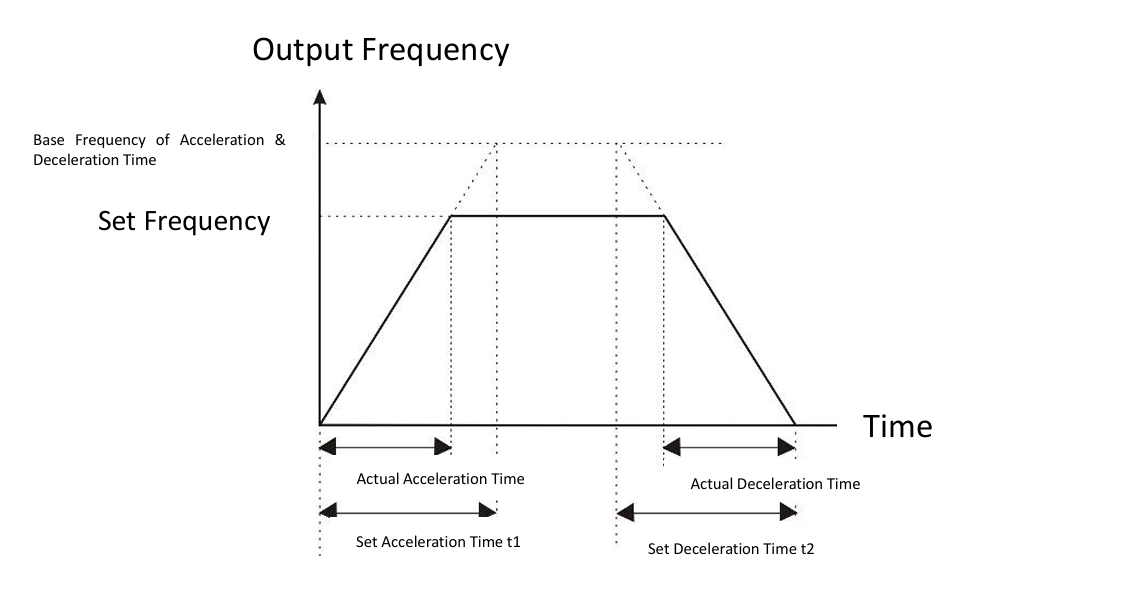

Bước 6: Cài đặt thời gian tăng tốc và giảm tốc
| Tham số | Chức năng |
| F0.18 | Thời gian tăng tốc |
| F0.19 | Thời gian giảm tốc |
Thời gian tăng tốc quá ngắn có thể khiến biến tần báo quá dòng, đặc biệt với tải có quán tính lớn. Thời gian giảm tốc quá ngắn có thể gây quá áp DC bus do năng lượng tái sinh từ động cơ. Vì vậy, nên bắt đầu với thời gian tương đối dài, sau đó điều chỉnh dần theo yêu cầu vận hành. Wecon cho phép cài F0.18 và F0.19 trong phạm vi 0–6500 giây.
Bước 7: Nhập thông số trên nhãn động cơ
Đối với Wecon VB Series, nhóm F2 được sử dụng để khai báo thông số động cơ:
| Tham số | Nội dung cần nhập |
|---|---|
| F2.00 | Loại động cơ |
| F2.01 | Công suất định mức |
| F2.02 | Điện áp định mức |
| F2.03 | Dòng điện định mức |
| F2.04 | Tần số định mức |
| F2.05 | Tốc độ định mức |
Các giá trị phải được nhập theo đúng thông tin trên nhãn động cơ. Việc khai báo sai dòng điện, công suất hoặc tốc độ có thể làm giảm chất lượng điều khiển và khiến chức năng bảo vệ hoạt động không chính xác.
Bước 8: Thực hiện nhận dạng động cơ khi cần
Tham số F2.11 dùng để lựa chọn chế độ tự động nhận dạng động cơ:
| Giá trị F2.11 | Chức năng |
| 0 | Không thực hiện |
| 1 | Nhận dạng tĩnh |
| 2 | Nhận dạng quay |
Nhận dạng tĩnh phù hợp khi không thể tháo động cơ khỏi tải. Nhận dạng quay cho kết quả đầy đủ hơn nhưng động cơ phải được tách khỏi tải và có khả năng quay an toàn. Trước khi thực hiện, phải nhập chính xác F2.00–F2.05.
Bước 9: Chạy thử và kiểm tra
Sau khi hoàn tất cài đặt:
- Đặt tần số chạy thử ở mức thấp.
- Nhấn RUN hoặc cấp lệnh chạy từ terminal.
- Kiểm tra chiều quay của động cơ.
- Theo dõi dòng điện, tiếng ồn, độ rung và nhiệt độ.
- Tăng dần tần số đến giá trị vận hành.
- Nhấn STOP và kiểm tra quá trình giảm tốc.
- Điều chỉnh lại thời gian tăng, giảm tốc nếu xuất hiện cảnh báo hoặc chuyển động chưa ổn định.
Lưu ý: Mã tham số giữa Wecon VB, VM V1.2 và VM V2.0 có thể không hoàn toàn giống nhau. Trước khi cài đặt, cần kiểm tra chính xác dòng sản phẩm, số serial và phiên bản manual; không sao chép nguyên bộ thông số từ một model khác sang thiết bị đang sử dụng.
V. Bảng Mã Lỗi Biến Tần Wecon Thường Gặp & Cách Khắc Phục
Trong quá trình vận hành, biến tần Wecon có thể dừng và hiển thị mã lỗi khi phát hiện nguồn điện, động cơ hoặc tải có dấu hiệu bất thường. Dưới đây là những lỗi thường gặp trên biến tần Wecon VB Series và hướng xử lý cơ bản.
| Mã lỗi | Nội dung lỗi | Nguyên nhân thường gặp | Cách khắc phục |
| Err02 | Quá dòng khi tăng tốc | Thời gian tăng tốc quá ngắn, tải nặng, động cơ hoặc dây U/V/W bị chạm chập | Kiểm tra dây và động cơ, tăng thời gian tăng tốc, giảm tải, kiểm tra lại công suất biến tần |
| Err03 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn | Tăng thời gian giảm tốc, kiểm tra tải và hệ thống truyền động |
| Err06 | Quá áp khi giảm tốc | Động cơ phát năng lượng ngược về biến tần, thời gian giảm tốc ngắn | Tăng thời gian giảm tốc, lắp điện trở hãm phù hợp nếu cần dừng nhanh |
| Err09 | Điện áp thấp | Nguồn điện yếu, mất điện tức thời, dây nguồn hoặc contactor bị lỏng | Đo lại điện áp nguồn, kiểm tra aptomat, contactor và các đầu nối |
| Err10 | Quá tải biến tần | Tải quá nặng, động cơ bị kẹt, chọn biến tần công suất nhỏ | Kiểm tra cơ khí, giảm tải, đo dòng vận hành và chọn lại công suất nếu cần |
| Err11 | Quá tải động cơ | Động cơ mang tải lớn, cài sai dòng định mức, cơ cấu máy bị kẹt | Nhập đúng thông số động cơ, kiểm tra tải và tình trạng cơ khí |
| Err12 | Mất pha đầu vào | Mất một pha nguồn, cầu chì đứt, dây nguồn hoặc contactor tiếp xúc kém | Đo điện áp giữa các pha, kiểm tra cầu chì, contactor và dây nguồn |
| Err13 | Mất pha đầu ra | Dây U/V/W bị lỏng hoặc đứt, cuộn dây động cơ bị lỗi | Siết lại đầu nối, kiểm tra dây dẫn và đo điện trở cuộn dây động cơ |
| Err14 | Quá nhiệt biến tần | Quạt làm mát hỏng, khe tản nhiệt bám bụi, nhiệt độ tủ điện cao | Vệ sinh biến tần, kiểm tra quạt và cải thiện thông gió tủ điện |
| Err16 | Lỗi truyền thông | Đấu sai dây RS485, sai địa chỉ, baud rate hoặc parity | Kiểm tra cực A/B và cài đặt truyền thông giữa biến tần với PLC, HMI |
| Err19 | Lỗi nhận dạng động cơ | Nhập sai thông số động cơ hoặc quá trình auto-tuning bị gián đoạn | Nhập lại đúng thông số trên nhãn động cơ và thực hiện nhận dạng lại |
| Err23 | Chạm đất đầu ra | Dây động cơ hoặc cuộn dây động cơ bị rò điện xuống đất | Ngắt nguồn, kiểm tra cách điện dây và động cơ trước khi chạy lại |
Khi biến tần báo lỗi, người vận hành nên ghi lại mã lỗi, dừng máy và kiểm tra nguyên nhân trước khi reset. Không nên liên tục xóa lỗi để cố vận hành vì có thể làm hư hỏng biến tần, động cơ hoặc cơ cấu máy.
