Tìm hiểu ATS Schneider có gì nổi bật trong hệ thống điện

ATS Schneider là giải pháp chuyển nguồn tự động được dùng trong tòa nhà, nhà máy, bệnh viện, viễn thông và các hệ thống cần nguồn điện liên tục. Bài viết này giúp bạn hiểu rõ thiết bị có gì nổi bật, nên chọn dòng nào và cần lưu ý gì khi ứng dụng thực tế.

I. Tổng quan về ATS Schneider trong hệ thống điện

1. Tổng quan về thương hiệu Schneider Electric

Schneider Electric là thương hiệu toàn cầu trong lĩnh vực quản lý năng lượng và tự động hóa, có mặt tại nhiều quốc gia với hệ sinh thái sản phẩm phục vụ dân dụng, thương mại và công nghiệp. Hãng cung cấp đa dạng giải pháp cho hệ thống điện hạ thế, trung thế, tòa nhà thông minh, nhà máy sản xuất và trung tâm dữ liệu.

Trong lĩnh vực chuyển nguồn tự động, các dòng ATS Schneider được nhiều đơn vị thiết kế và thi công lựa chọn nhờ tính đồng bộ, khả năng tích hợp với hệ thống điện hiện hữu và độ nhận diện thương hiệu cao trên thị trường.

2. Tổng quan về ATS Schneider

ATS Schneider là bộ chuyển nguồn tự động được phát triển để chuyển phụ tải giữa nguồn điện chính và nguồn điện dự phòng khi xảy ra sự cố mất điện hoặc chất lượng nguồn không đảm bảo.

Thiết bị thường được lắp đặt giữa điện lưới, máy phát hoặc các nguồn dự phòng với những phụ tải cần duy trì hoạt động liên tục như phòng server, tủ bơm, hệ thống chiếu sáng sự cố, dây chuyền sản xuất hoặc các tải kỹ thuật trong tòa nhà. Việc chuyển nguồn được thực hiện tự động giúp hạn chế thời gian gián đoạn và giảm phụ thuộc vào thao tác thủ công.

3. Vì sao ATS được quan tâm trong hệ thống điện hiện nay?

Trong bối cảnh nhiều công trình yêu cầu nguồn điện liên tục, ATS ngày càng trở thành thiết bị quan trọng trong hệ thống điện. Chỉ một lần mất điện ngắn cũng có thể làm gián đoạn dữ liệu, dừng dây chuyền sản xuất hoặc ảnh hưởng đến các thiết bị quan trọng trong bệnh viện, trung tâm dữ liệu và hệ thống viễn thông. Vì vậy, tìm hiểu ATS Schneider cũng là tìm hiểu một giải pháp giúp duy trì tính liên tục của nguồn điện, nâng cao độ tin cậy vận hành và giảm rủi ro cho hệ thống.

II. Cấu tạo và nguyên lý hoạt động của tủ điện ATS

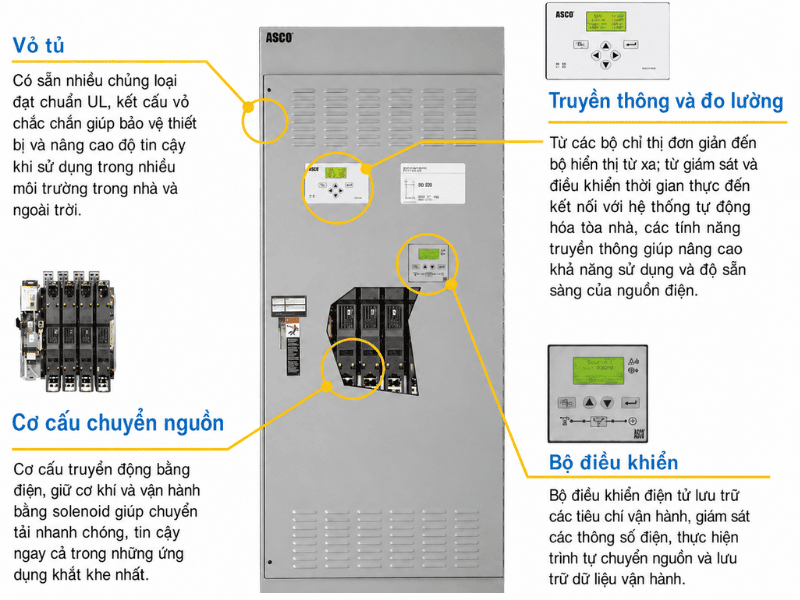

1. Các thành phần chính trong một hệ thống ATS

Một bộ ATS thường gồm cơ cấu chuyển mạch, bộ điều khiển, phần hiển thị trạng thái, đầu đấu dây điều khiển và phụ kiện mở rộng tùy cấu hình. Bộ điều khiển có nhiệm vụ giám sát tình trạng nguồn, nhận biết sự cố, xử lý logic chuyển nguồn và điều khiển cơ cấu đóng cắt để đưa tải sang nguồn phù hợp.

2. Nguyên lý chuyển nguồn tự động

Ở trạng thái bình thường, tải được cấp điện từ nguồn chính. Khi nguồn chính mất điện, mất pha, thấp áp hoặc không đạt điều kiện vận hành, ATS Schneider sẽ điều khiển chuyển sang nguồn dự phòng. Nếu hệ thống dùng máy phát, ATS có thể gửi tín hiệu khởi động, chờ nguồn ổn định rồi mới chuyển tải để đảm bảo an toàn.

3. Các chế độ chuyển nguồn thường gặp

ATS có thể có trạng thái ON ON hoặc ON OFF ON. Loại ON OFF ON có vị trí OFF ở giữa, thuận tiện khi cần cô lập nguồn để kiểm tra hoặc bảo trì. Ngoài ra, thiết bị còn được phân theo số cực như 2P, 3P, 4P và theo cấu trúc như dùng contactor, ACB hoặc transfer switch chuyên dụng.

III. ATS Schneider có gì nổi bật trong vận hành thực tế?

1. Thiết kế chuyên dùng cho chuyển nguồn

Điểm đáng chú ý của thiết bị là thiết kế phục vụ riêng cho nhiệm vụ chuyển nguồn, thay vì chỉ ghép nối rời rạc nhiều thiết bị đóng cắt nếu không có logic điều khiển phù hợp. Điều này giúp quá trình chuyển nguồn rõ ràng hơn, hạn chế sai sót thao tác và tăng tính ổn định cho tủ điện trong quá trình vận hành.

2. Dải dòng phù hợp nhiều quy mô công trình

Thiết bị có các lựa chọn dải dòng phục vụ nhiều quy mô, từ tủ điện nhỏ đến tủ tổng phụ hoặc nhánh tải quan trọng trong nhà máy. Khi chọn thiết bị, người dùng cần dựa trên dòng tải thực tế, dòng khởi động, công suất máy phát, số cực và không gian lắp đặt, thay vì chỉ chọn theo công suất danh nghĩa.

3. Hỗ trợ giám sát và mở rộng điều khiển

Một ưu điểm thực tế của thiết bị là khả năng mở rộng chức năng theo nhu cầu. Hệ thống có thể bổ sung trễ chuyển nguồn, trễ chuyển trả, hiển thị trạng thái, cảnh báo lỗi, kiểm tra chuyển nguồn, khởi động máy phát, truyền thông RS485 Modbus hoặc tín hiệu điều khiển từ xa để đội vận hành giám sát thuận tiện hơn.

4. Phù hợp với yêu cầu an toàn khi bảo trì

Tủ ATS không chỉ cần chuyển nguồn ổn định mà còn phải an toàn khi kiểm tra và bảo trì. Vị trí OFF, khóa an toàn, liên động cơ khí và liên động điện là những yếu tố rất quan trọng. Khi lắp đặt, cần bố trí dây, thanh cái, nhãn nguồn và khoảng thao tác rõ ràng để kỹ thuật viên xử lý sự cố thuận tiện.

IV. Thông số và tiêu chuẩn cần biết khi tìm hiểu ATS Schneider

1. Tiêu chuẩn áp dụng

Khi tìm hiểu ATS Schneider, tiêu chuẩn là yếu tố không nên bỏ qua. Thiết bị chuyển nguồn cần phù hợp điện áp làm việc, số cực, điều kiện môi trường, khả năng chịu sự cố và tiêu chuẩn vận hành của tủ điện. Người thiết kế cũng cần kiểm tra phương án nối đất, chế độ máy phát và khả năng phối hợp với thiết bị bảo vệ phía trước.

2. Các thông số kỹ thuật quan trọng

Các thông số cần quan tâm gồm dòng định mức, điện áp định mức, tần số, số cực, số vị trí vận hành, độ bền cơ khí, độ bền điện, kiểu lắp đặt và phương án đấu nối. Với tải động cơ, cần tính thêm dòng khởi động. Với hệ thống máy phát, cần kiểm tra thời gian ổn định nguồn và logic chuyển trả.

3. Lưu ý về bảo vệ quá tải và ngắn mạch

ATS không thay thế hoàn toàn chức năng bảo vệ của aptomat hoặc cầu chì phía trước. Vì vậy, khi dùng ATS Schneider, cần phối hợp thêm MCCB, ACB hoặc cầu chì phù hợp để bảo vệ khi xảy ra quá tải, ngắn mạch hoặc sự cố nguồn. Chọn đúng ATS nhưng phối hợp bảo vệ sai vẫn có thể gây rủi ro cho tủ điện.

V. Một số ATS Schneider tiêu biểu và ứng dụng đặc thù

1. WATSN63 cho tủ điện nhỏ và tải ưu tiên

WATSN63 phù hợp cho tủ điện có dòng tải nhỏ, cần chuyển nguồn tự động cho nhóm tải ưu tiên. Ứng dụng thường gặp là văn phòng nhỏ, cửa hàng, phòng máy nhỏ, chiếu sáng sự cố hoặc một nhánh tải quan trọng trong công trình dân dụng. Cấu hình 4P phù hợp khi hệ 3 pha 4 dây cần chuyển cả trung tính.

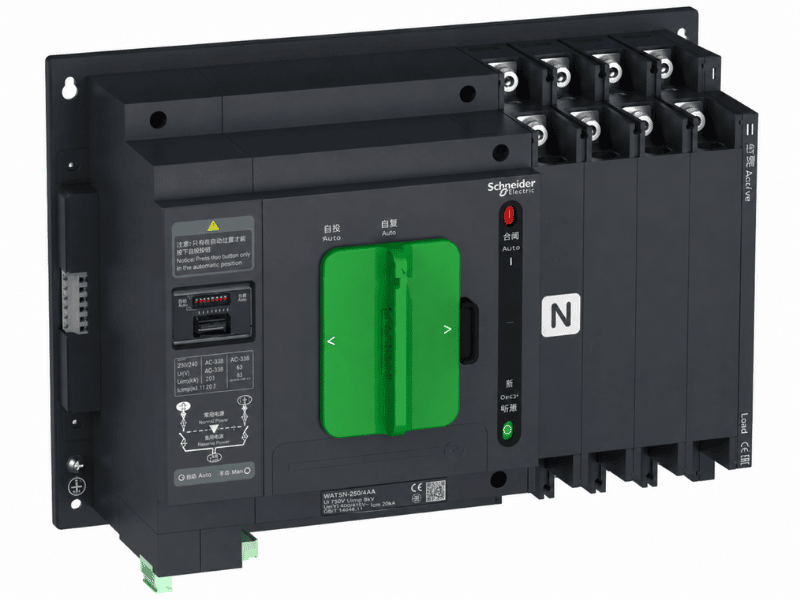

2. WATSN250 cho tòa nhà thương mại và nhà xưởng vừa

WATSN250 phù hợp với hệ thống quy mô trung bình như tủ phân phối tòa nhà thương mại, khách sạn nhỏ, nhà hàng lớn, xưởng sản xuất vừa hoặc nhóm tải dự phòng bằng máy phát. Trong ứng dụng này, ATS Schneider giúp tự động chuyển tải khi điện lưới gặp sự cố và chuyển trả khi nguồn chính phục hồi ổn định.

3. WATSN630 cho phụ tải lớn và hệ thống quan trọng

WATSN630 phù hợp với nhánh tải lớn hơn trong nhà máy, tòa nhà lớn, trạm bơm, hệ thống hạ tầng hoặc tủ tổng phụ. Với nhóm tải này, cần tính toán kỹ dòng tải, dòng khởi động, thiết bị bảo vệ và phương án vận hành máy phát. Đây là lựa chọn dành cho hệ thống cần độ ổn định cao.

VI. Cách chọn ATS Schneider phù hợp cho hệ thống điện

1. Xác định loại tải và mức độ quan trọng

Trước khi chọn ATS Schneider, cần xác định tải nào thật sự cần cấp nguồn dự phòng. Không phải toàn bộ nhà máy hoặc tòa nhà đều phải chuyển sang máy phát. Nên ưu tiên hệ thống điều khiển, chiếu sáng sự cố, bơm kỹ thuật, phòng server, dây chuyền quan trọng hoặc các tải ảnh hưởng trực tiếp đến an toàn và vận hành.

2. Chọn dòng định mức theo tải thực tế

Dòng định mức của ATS phải phù hợp với dòng làm việc của hệ thống. Không nên chọn quá sát tải thực tế nếu có khả năng mở rộng hoặc có tải động cơ. Ngược lại, chọn quá dư cũng làm tăng chi phí và kích thước tủ. Khi chọn, cần đối chiếu dòng tải, tiết diện dây, thanh cái và MCCB bảo vệ.

3. Chọn số cực theo sơ đồ điện

Với hệ thống 1 pha, có thể dùng ATS 2P tùy thiết kế. Với hệ thống 3 pha, có thể dùng 3P hoặc 4P. Nếu cần chuyển cả dây trung tính, đặc biệt trong hệ thống có máy phát là nguồn riêng, lựa chọn 4P cần được xem xét kỹ theo sơ đồ nối đất và yêu cầu an toàn.

4. Kiểm tra khả năng phối hợp với thiết bị bảo vệ

ATS cần được phối hợp với MCCB, ACB hoặc cầu chì phía trước để đảm bảo an toàn khi xảy ra ngắn mạch. Đây là phần nhiều người dễ bỏ qua vì chỉ tập trung vào dòng định mức. Với ATS Schneider, cần kiểm tra dòng cắt, khả năng chịu dòng và phối hợp chọn lọc giữa các thiết bị trong tủ.

5. Xác định nhu cầu mở rộng điều khiển

Nếu hệ thống chỉ cần chuyển nguồn cơ bản, có thể chọn cấu hình tiêu chuẩn. Nếu cần khởi động máy phát tự động, giám sát từ xa hoặc nhận tín hiệu phòng cháy chữa cháy, nên chọn thêm module phù hợp. Bên cạnh Schneider, ATS Shihlin do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối cũng là lựa chọn đáng cân nhắc nhờ chi phí hợp lý, thiết kế thực dụng và dễ tích hợp tủ điện.

VII. Kết luận

Tìm hiểu ATS Schneider giúp người dùng nắm rõ vai trò của thiết bị chuyển nguồn tự động trong hệ thống điện hiện đại. Thiết bị nổi bật ở khả năng chuyển đổi giữa nguồn chính và nguồn dự phòng, hỗ trợ duy trì vận hành liên tục, giảm phụ thuộc thao tác thủ công và phù hợp với nhiều nhóm tải quan trọng trong tòa nhà, nhà máy, bệnh viện hoặc trung tâm dữ liệu.

Tuy nhiên, để chọn ATS Schneider hiệu quả, cần tính đúng dòng tải, số cực, kiểu điều khiển, khả năng phối hợp bảo vệ và nhu cầu mở rộng. Nếu doanh nghiệp cần phương án tối ưu chi phí hơn, dễ tư vấn kỹ thuật và có chính sách nhà bán hàng rõ ràng, ATS Shihlin do Tự Động Hóa Toàn Cầu phân phối là lựa chọn phù hợp cho đại lý, đơn vị làm tủ và khách hàng dự án.

Công ty Cổ phần Tự Động Hóa Toàn Cầu hỗ trợ tư vấn chọn ATS Shihlin theo tải thực tế, sơ đồ điện, nhu cầu máy phát và điều kiện lắp đặt. Khách hàng được hỗ trợ kỹ thuật, tư vấn cấu hình, chính sách bán hàng linh hoạt và đồng hành trong quá trình triển khai, giúp hệ thống chuyển nguồn vận hành ổn định, an toàn và phù hợp ngân sách.
