ABB DC MCB: Cấu Tạo, Ứng Dụng Và Cách Chọn Chuẩn

Trong các hệ thống điện công nghiệp và tự động hoá hiện đại, việc sử dụng nguồn điện một chiều (DC) ngày càng trở nên phổ biến, từ các trạm điện năng lượng mặt trời quy mô lớn cho đến các tủ điện điều khiển cục bộ tại nhà máy. Tuy nhiên, việc bảo vệ an toàn cho mạch điện DC lại phức tạp hơn rất nhiều so với mạch điện xoay chiều (AC). Đây chính là lúc dòng sản phẩm abb dc mcb (Miniature Circuit Breaker) chuyên dụng cho dòng DC của hãng ABB) thể hiện rõ vai trò và giá trị kỹ thuật vượt trội của mình.

Bài viết này của Tự động hoá Toàn Cầu sẽ giúp bạn hiểu rõ bản chất kỹ thuật, ứng dụng thực tế và cách chọn mua dòng thiết bị đóng cắt này một cách chuẩn xác nhất.

I. Tổng quan về dòng aptomat ABB DC MCB

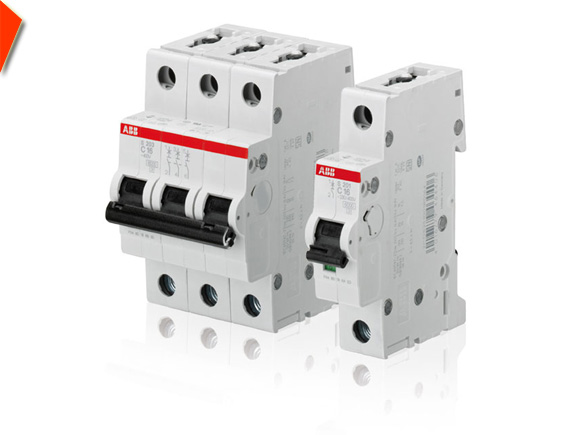

MCB (Miniature Circuit Breaker) hay còn gọi là aptomat tép, là thiết bị có chức năng tự động ngắt mạch điện khi xảy ra các sự cố như quá tải hoặc ngắn mạch. Khác với các dòng MCB thông thường vốn được thiết kế cho điện lưới xoay chiều (AC), dòng abb dc mcb được các kỹ sư của hãng công nghệ Thuỵ Sĩ – ABB nghiên cứu và phát triển để đáp ứng riêng cho môi trường dòng điện một chiều.

Sản phẩm mcb dc abb nổi bật với độ bền cơ học cao, vật liệu vỏ bọc chống cháy cao cấp và cơ cấu cơ khí chính xác, đảm bảo khả năng ngắt điện an toàn ngay cả trong những điều kiện vận hành khắc nghiệt nhất tại các xưởng sản xuất hay môi trường ngoài trời.

II. Sự khác biệt cốt lõi giữa MCB DC và MCB AC

Nhiều thợ kỹ thuật hoặc người mới thường mắc sai lầm nghiêm trọng khi sử dụng aptomat AC để bảo vệ mạch DC với suy nghĩ “đều là aptomat ngắt điện”. Tuy nhiên, điều này cực kỳ nguy hiểm và sai nguyên tắc kỹ thuật.

1. Đặc thù của dòng điện một chiều (DC)

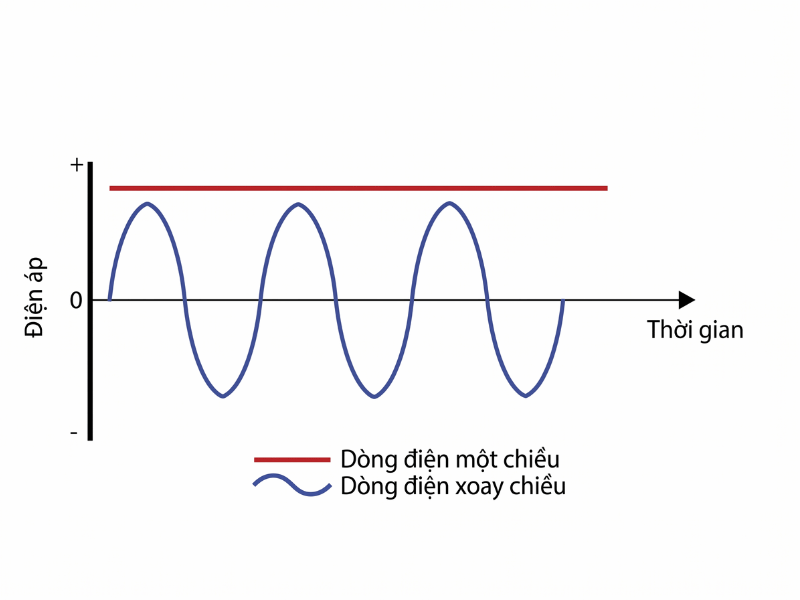

Dòng điện xoay chiều (AC) có đặc tính thay đổi chiều liên tục, đồ thị hình sin của nó đi qua điểm “0” (zero-crossing) hàng chục lần mỗi giây. Nhờ điểm “0” này, hồ quang điện (tia lửa điện phát sinh khi tiếp điểm aptomat tách ra) rất dễ bị dập tắt tự nhiên. Ngược lại, dòng điện DC là một đường thẳng liên tục, điện áp và dòng điện không bao giờ bằng 0. Khi xảy ra ngắn mạch, hồ quang DC cháy rất mãnh liệt, kéo dài và cực kỳ khó dập tắt. Nếu dùng MCB AC cho mạch DC, thiết bị có thể bị cháy nổ ngay lập tức do không thể dập được hồ quang.

2. Công nghệ dập hồ quang chuyên biệt của ABB

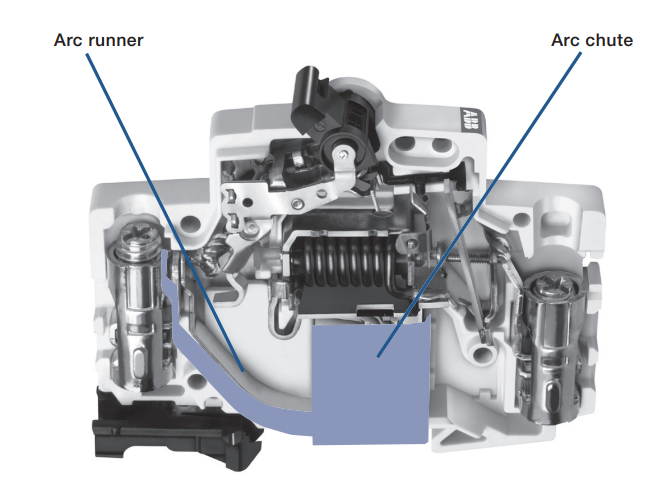

Để giải quyết bài toán này, các dòng aptomat dc abb được trang bị buồng dập hồ quang  thiết kế đặc biệt. Chúng thường có nam châm vĩnh cửu kết hợp bên trong buồng dập. Từ trường của nam châm sẽ sinh ra lực từ mạnh, nhanh chóng “kéo” và thổi dạt tia hồ quang điện vào các tấm kim loại chia nhỏ, làm nguội và dập tắt tia lửa điện chỉ trong phần nghìn giây. Đây là công nghệ cốt lõi giúp thiết bị của ABB luôn được các nhà chế tạo máy và hệ thống ưu tiên lựa chọn.

III. Các ứng dụng mcb dc thực tế trong công nghiệp

Với tính chất kỹ thuật đặc thù, dòng sản phẩm đóng cắt DC của ABB xuất hiện ở hầu hết các dự án yêu cầu độ ổn định và an toàn cao.

1. Hệ thống điện năng lượng mặt trời

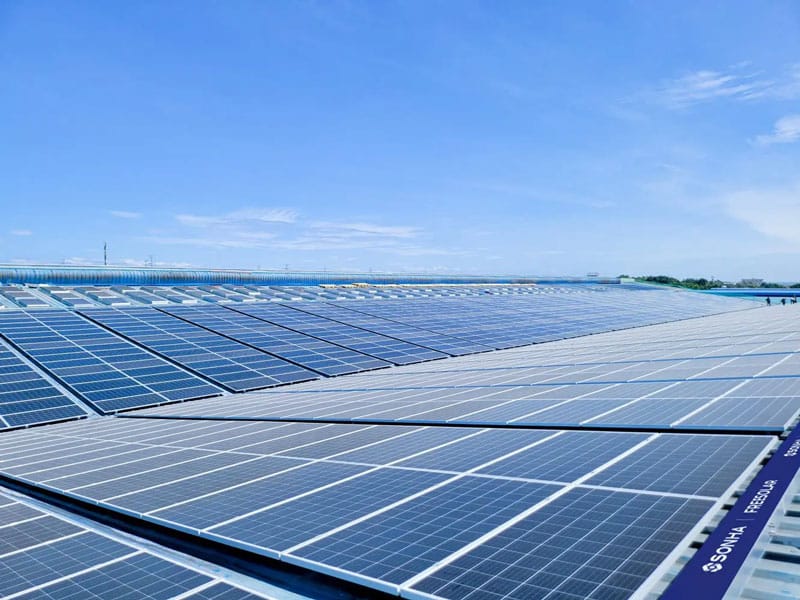

Đây là ứng dụng mcb dc phổ biến nhất hiện nay. Trong một hệ thống điện mặt trời, các tấm pin quang điện tạo ra dòng điện một chiều. Dòng điện này cần được bảo vệ trước khi đi vào bộ chuyển đổi Inverter. Một hệ thống lớn thường sử dụng các loại mcb dc 2 pha (bảo vệ cực dương và cực âm) với điện áp chịu đựng có thể lên tới 500VDC hoặc 1000VDC. Aptomat năng lượng mặt trời đóng vai trò là chốt chặn an toàn, ngăn chặn dòng ngược từ ắc quy hoặc ngắn mạch giữa các chuỗi pin, bảo vệ tài sản hàng tỷ đồng của nhà máy.

2. Tủ điện điều khiển & Tự động hoá

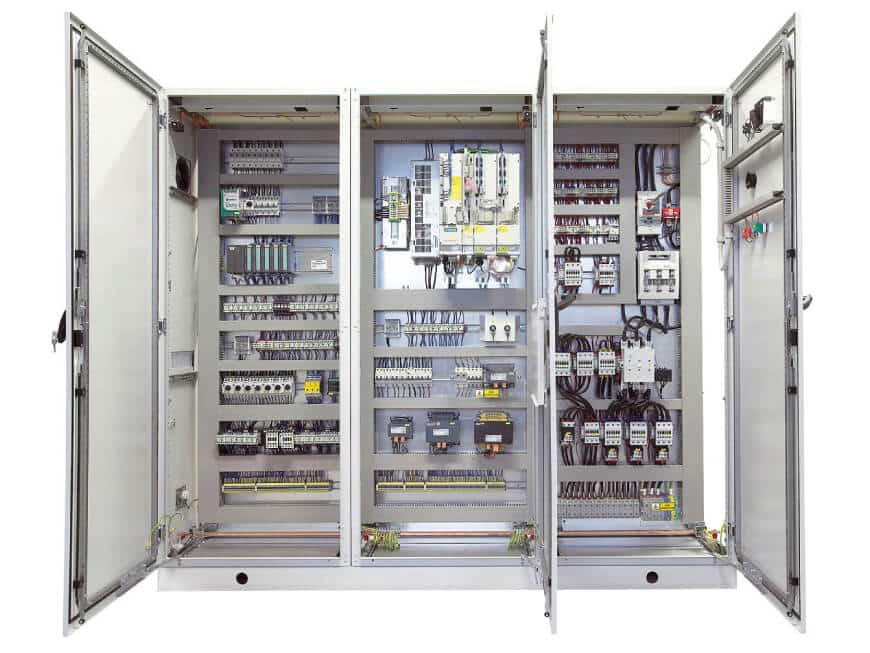

Bên cạnh hệ thống Solar, trong các tủ điện máy móc tự động hóa, nguồn điều khiển thường là 24VDC hoặc 48VDC cấp từ bộ nguồn tổ ong (Power Supply). Việc sử dụng abb dc mcb tại đây giúp bảo vệ nguồn điện cấp cho các thiết bị điều khiển quan trọng và đắt tiền. Chẳng hạn, khi hệ thống mạng công nghiệp bị chập hoặc quá tải mạch I/O, aptomat DC sẽ ngắt lập tức để bảo vệ các linh kiện cốt lõi như màn hình tương tác HMI, bộ điều khiển trung tâm PLC hay các module truyền thông công nghiệp. Nhờ đó, dây chuyền tránh được rủi ro hư hỏng toàn hệ thống.

IV. Kinh nghiệm chọn mua aptomat DC ABB chuẩn kỹ thuật

Để hệ thống hoạt động ổn định và an toàn, khi lựa chọn thiết bị cho nhà xưởng hoặc máy móc, bạn cần lưu ý các yếu tố thực chiến sau:

1. Xác định đúng số cực: Các tủ điều khiển tự động hóa nhỏ thường dùng MCB DC 1 pha hoặc 2 pha. Trong khi đó, hệ thống năng lượng mặt trời công suất lớn chắc chắn phải dùng mcb dc 2 pha hoặc 4 pha ghép nối để đáp ứng dải điện áp lớn.
2. Lưu ý điện áp định mức: Điện áp thực tế của mạch DC không được vượt quá điện áp tối đa của MCB. Ví dụ: Dòng cắt mạch định mức 24VDC sẽ dùng mã hàng khác với hệ thống 500VDC.
3. Tuyệt đối tuân thủ chiều dòng điện: Một số dòng aptomat DC có quy định rõ cực Dương (+) và cực Âm (-). Nếu thợ đấu nối ngược cực, cơ cấu nam châm dập hồ quang sẽ đẩy tia lửa điện đi sai hướng, gây hỏng buồng dập và nổ thiết bị khi có sự cố. Hãy đọc kỹ sơ đồ in trên vỏ máy.

V. Kết luận

Việc lựa chọn thiết bị bảo vệ đóng cắt mạch DC không phải là bài toán có thể chủ quan. Sự đầu tư đúng đắn vào một thiết bị chất lượng như abb dc mcb không chỉ giúp hệ thống điện năng lượng mặt trời, tủ điều khiển hoạt động ổn định mà còn ngăn ngừa những thiệt hại không đáng có về máy móc và con người. Nếu bạn đang là nhà chế tạo máy, đơn vị thi công tủ điện hay đại lý phân phối cần tìm nguồn hàng chính hãng, hãy đảm bảo chọn đúng mã sản phẩm phù hợp với thông số kỹ thuật hệ thống.

Để được tư vấn chuyên sâu về các dòng thiết bị đóng cắt cũng như các giải pháp thiết bị tự động hoá toàn diện cho nhà máy, hãy liên hệ ngay với Tự động hoá Toàn Cầu (GAC). Chúng tôi luôn sẵn sàng đồng hành cùng sự an toàn và thành công của doanh nghiệp bạn.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

VI. Những câu hỏi thường gặp về ABB DC MCB

1. Có thể dùng aptomat AC thông thường thay cho MCB DC ABB được không?

Tuyệt đối không. Dòng điện một chiều không có điểm “0” như dòng xoay chiều nên hồ quang điện sinh ra rất khó dập tắt. Nếu dùng aptomat AC cho mạch DC, thiết bị sẽ không thể dập được tia lửa điện, dễ dẫn đến nguy cơ cháy nổ tủ điện và hư hỏng toàn bộ hệ thống máy móc.

2. Aptomat ABB DC MCB có phân biệt cực âm dương (+/-) khi đấu nối không?

Có. Đa phần các dòng thiết bị đóng cắt DC chuyên dụng của ABB đều quy định rõ cực dương (+) và cực âm (-). Thợ kỹ thuật bắt buộc phải đấu nối đúng chiều dòng điện theo sơ đồ in trên vỏ máy để hệ thống nam châm dập hồ quang bên trong hoạt động đúng hướng và an toàn.

3. Ứng dụng phổ biến nhất của dòng mcb dc 2 pha là gì?

Dòng mcb dc 2 pha của ABB thường được sử dụng để đóng ngắt và bảo vệ đồng thời cả cực dương và cực âm. Thiết bị này được ứng dụng rộng rãi nhất trong các hệ thống điện năng lượng mặt trời và các hệ thống lưu trữ điện, hoặc tủ điều khiển dây chuyền tự động hoá quy mô lớn.

4. Cách chọn điện áp định mức cho aptomat DC ABB như thế nào?

Nguyên tắc cơ bản là điện áp làm việc tối đa của MCB DC phải lớn hơn hoặc bằng điện áp lớn nhất của hệ thống thực tế. Ví dụ: Nếu chuỗi pin mặt trời của bạn sinh ra điện áp 800VDC, bạn bắt buộc phải chọn dòng aptomat năng lượng mặt trời có dải điện áp chịu đựng từ 800VDC đến 1000VDC.
