Sigma MCB là gì? Ứng dụng và cách chọn chuẩn

Trong hệ thống điện dân dụng, tủ điện công nghiệp hay dây chuyền máy móc, MCB là một trong những thiết bị bảo vệ cơ bản nhưng rất quan trọng. Khi tìm kiếm sigma mcb, nhiều người thường muốn biết đây là thiết bị gì, dùng trong trường hợp nào, chọn thông số ra sao và có phù hợp cho tủ điện của mình không.

Bài viết này sẽ giúp kỹ thuật viên, chủ xưởng, nhà máy và đại lý hiểu rõ hơn về MCB Sigma theo hướng thực tế, dễ áp dụng, tránh chọn sai thiết bị gây nhảy CB liên tục hoặc bảo vệ không đúng khi có sự cố.

Danh mục dự án

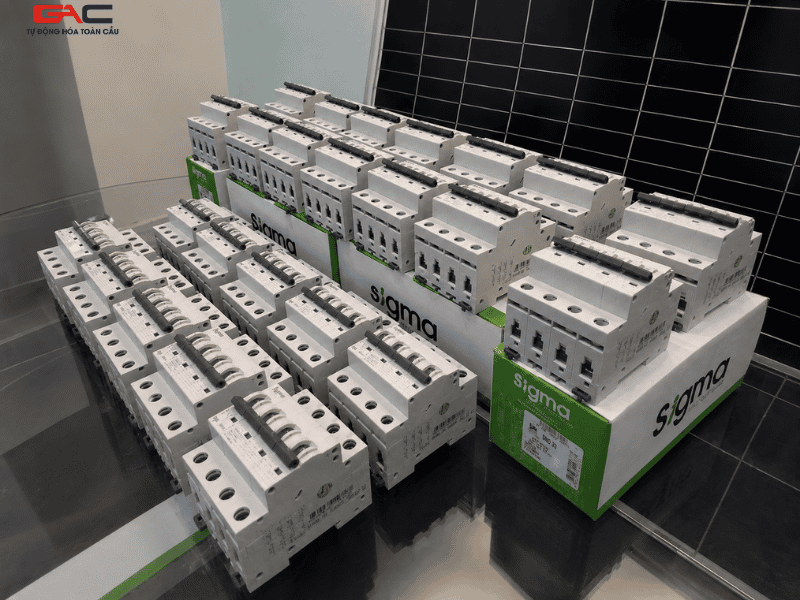

I. Sigma MCB là gì?

Sigma MCB là cách gọi phổ biến của dòng aptomat tép, hay cầu dao tự động dạng tép, mang thương hiệu Sigma. Về bản chất, MCB là thiết bị đóng cắt và bảo vệ mạch điện khỏi hai sự cố chính: quá tải và ngắn mạch. Theo thông tin từ Sigma Elektrik, MCB Sigma được sản xuất theo các tiêu chuẩn như EN 60898-1, EN 60947-2 và có các mức dòng cắt ngắn mạch khác nhau như 3kA, 4.5kA, 6kA, 10kA và 16kA tùy dòng sản phẩm.

Hiểu đơn giản, khi dòng điện trong mạch vượt quá mức cho phép, MCB sẽ tự động ngắt để bảo vệ dây dẫn, thiết bị điện và hạn chế nguy cơ cháy nổ. Đây là lý do trong hầu hết tủ điện, từ tủ chiếu sáng, tủ ổ cắm, tủ điều khiển máy đến tủ phân phối phụ, đều cần có MCB hoặc thiết bị bảo vệ tương đương.

1. MCB dùng để làm gì trong hệ thống điện?

MCB có ba vai trò chính. Thứ nhất là đóng cắt nguồn cho từng nhánh điện, giúp kỹ thuật viên dễ cô lập khu vực cần sửa chữa. Thứ hai là bảo vệ quá tải, ví dụ một nhánh cấp nguồn cho nhiều thiết bị hơn thiết kế ban đầu. Thứ ba là bảo vệ ngắn mạch khi xảy ra chạm dây pha – trung tính, pha – pha hoặc sự cố trong thiết bị.

Trong tủ điện thực tế, MCB thường được lắp sau MCCB tổng hoặc sau cầu dao chính, chia ra từng nhánh nhỏ như nhánh cấp PLC, nguồn 24VDC, ổ cắm bảo trì, quạt tủ điện, đèn báo, bộ nguồn, mạch điều khiển hoặc từng cụm tải nhỏ.

2. Sigma MCB thường xuất hiện ở đâu?

Aptomat Sigma có thể gặp trong nhiều hệ thống như tủ điện dân dụng, tủ điện công nghiệp, hệ thống phân phối điện hạ áp, tủ điều khiển máy và cả một số ứng dụng điện mặt trời DC. Một số đơn vị phân phối tại Việt Nam đang giới thiệu MCB Sigma với các lựa chọn 1P, 2P, 3P, 4P, dòng định mức từ 1A đến 125A và các đường cong đặc tính B, C, D.

Với hệ thống điện mặt trời, một số dòng MCB DC Sigma được giới thiệu cho điện áp DC cao, ví dụ 1000VDC, thường dùng để đóng cắt và bảo vệ mạch một chiều trong hệ solar. Tuy nhiên, khi chọn loại AC hay DC, người dùng cần xem đúng catalogue và đúng ký hiệu trên thân thiết bị, không nên dùng nhầm MCB AC cho mạch DC.

II. Các thông số cần quan tâm khi chọn MCB Sigma

Khi chọn sigma mcb, không nên chỉ nhìn vào dòng điện định mức như 16A, 20A, 32A. Một MCB phù hợp cần xét đồng thời nhiều thông số: số cực, dòng định mức, dòng cắt ngắn mạch, điện áp làm việc, loại AC/DC, đường cong tác động và tiêu chuẩn lắp đặt.

1. Dòng định mức, số cực và dòng cắt ngắn mạch

Dòng định mức là mức dòng mà MCB có thể làm việc trong điều kiện bình thường. Ví dụ, với nhánh cấp nguồn cho bộ nguồn 24VDC, PLC, HMI hoặc relay trung gian, dòng định mức thường nhỏ hơn nhiều so với nhánh cấp cho động cơ hoặc tải công suất lớn. Nếu chọn MCB quá nhỏ, hệ thống dễ bị nhảy khi tải hoạt động bình thường. Nếu chọn quá lớn, dây dẫn và thiết bị phía sau có thể không được bảo vệ đúng.

Số cực cũng rất quan trọng. MCB 1P thường dùng cho một dây pha, MCB 2P dùng cho hệ một pha cần cắt cả pha và trung tính, MCB 3P dùng cho hệ ba pha, còn MCB 4P dùng khi cần cắt cả ba pha và dây trung tính. Trong tủ điện nhà xưởng, kỹ thuật viên thường chọn 3P cho nhánh cấp tải ba pha, còn 1P hoặc 2P cho mạch phụ trợ.

Dòng cắt ngắn mạch, ví dụ 6kA hoặc 10kA, thể hiện khả năng cắt dòng sự cố của thiết bị. Với khu vực gần nguồn tổng, trạm biến áp hoặc tủ phân phối chính, dòng ngắn mạch có thể lớn hơn, vì vậy không nên chọn MCB chỉ theo cảm tính.

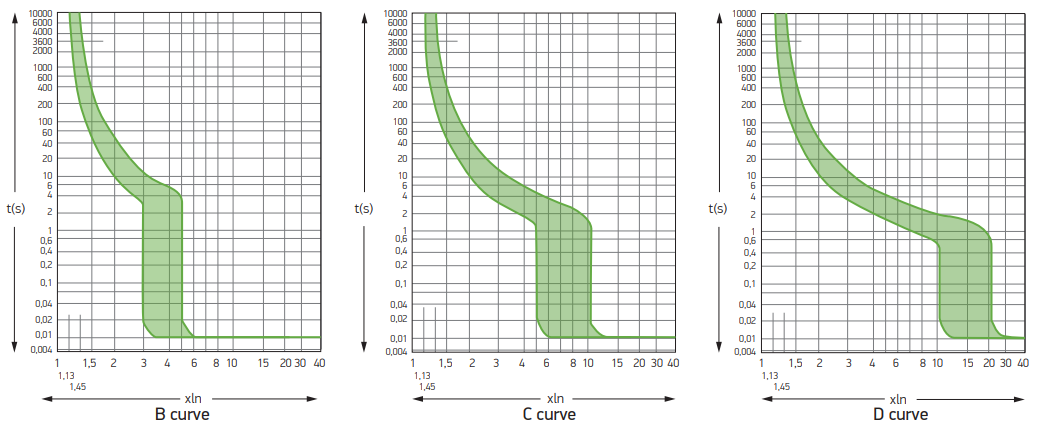

2. Đường cong đặc tính B, C, D

Một điểm nhiều người mới dễ bỏ qua là đường cong tác động. Các dòng MCB thường có loại B, C, D. Theo thông tin sản phẩm được công bố bởi một số nhà phân phối, loại B thường tác động ở mức dòng khởi động thấp hơn, loại C chịu dòng khởi động trung bình, còn loại D phù hợp hơn với tải có dòng khởi động lớn.

Ví dụ, nếu dùng cho mạch chiếu sáng hoặc ổ cắm thông thường, loại B hoặc C có thể phù hợp tùy thiết kế. Nếu dùng cho tải có dòng khởi động cao như motor nhỏ, biến áp điều khiển hoặc cuộn hút contactor lớn, loại C hoặc D có thể được cân nhắc. Tuy nhiên, lựa chọn cuối cùng vẫn cần dựa trên dòng tải thực tế, tiết diện dây, phương án bảo vệ tổng thể và tiêu chuẩn của hệ thống.

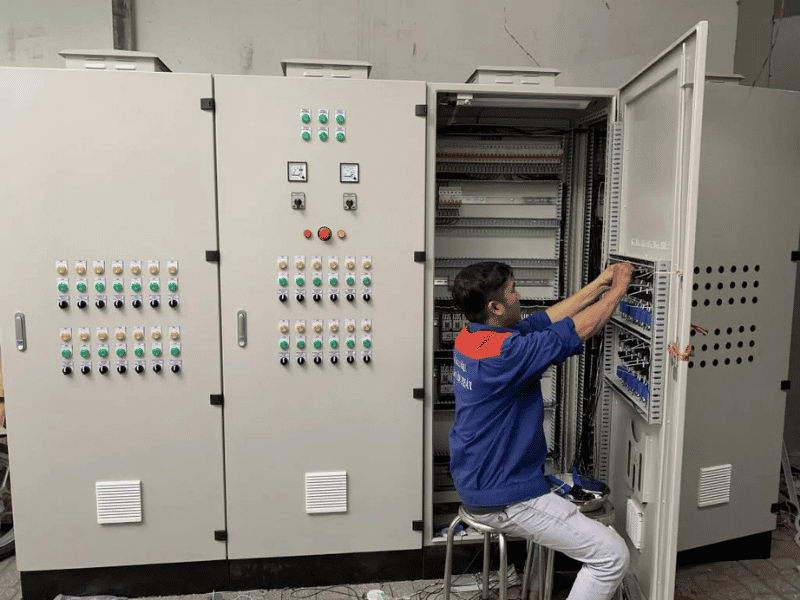

III. Ứng dụng thực tế của Sigma MCB trong tủ điện

Trong một tủ điện điều khiển máy, MCB Sigma có thể được dùng để chia nhánh nguồn rất rõ ràng. Ví dụ, một MCB cấp cho bộ nguồn 24VDC, một MCB cấp cho HMI, một MCB cấp cho quạt làm mát tủ, một MCB cấp cho ổ cắm bảo trì, một MCB cấp cho biến áp điều khiển. Cách chia này giúp khi có sự cố ở một nhánh, kỹ thuật viên dễ khoanh vùng hơn thay vì toàn bộ tủ bị mất điện.

Ở tủ phân phối nhà xưởng, MCB có thể dùng cho các nhánh tải nhỏ, nhánh chiếu sáng, nhánh ổ cắm hoặc nhánh cấp cho từng cụm máy phụ trợ. Với các nhánh tải lớn hơn, thông thường cần cân nhắc MCCB hoặc thiết bị bảo vệ có khả năng cắt và chịu tải phù hợp hơn.

Riêng với hệ điện mặt trời, một số dòng cầu dao tự động Sigma DC được giới thiệu cho mạch DC điện áp cao. Đây là ứng dụng cần đặc biệt cẩn thận vì dòng DC khó dập hồ quang hơn dòng AC. Người dùng nên chọn đúng loại MCB DC, đúng điện áp DC, đúng dòng định mức và lắp theo hướng dẫn của nhà sản xuất.

IV. Lưu ý khi chọn và lắp đặt Sigma MCB

Khi chọn sigma mcb, người dùng nên kiểm tra kỹ thông tin trên thân thiết bị và catalogue: model, dòng định mức, số cực, điện áp AC/DC, dòng cắt, tiêu chuẩn và sơ đồ đấu nối. Không nên chỉ mua theo câu “lấy con 32A” vì cùng 32A nhưng loại 1P, 2P, 3P, AC, DC, 6kA hay 10kA sẽ phục vụ các mục đích khác nhau.

Một lưu ý thực tế là MCB không thay thế hoàn toàn cho các thiết bị bảo vệ khác. Ví dụ, MCB không có chức năng chống rò như RCCB/RCBO. MCB cũng không thay thế relay nhiệt trong bảo vệ quá tải động cơ ba pha. Với động cơ, biến tần, servo hoặc hệ thống có yêu cầu bảo vệ chuyên biệt, cần phối hợp đúng nhiều lớp thiết bị.

Ngoài ra, khi lắp đặt cần siết dây đúng lực, chọn tiết diện dây phù hợp, tránh đấu nhiều dây vào một cực nếu không đúng khuyến cáo. Đầu cos, thanh cái, máng dây và khoảng cách đi dây cũng ảnh hưởng lớn đến độ ổn định của tủ điện. Nhiều trường hợp MCB bị nóng không phải do thiết bị kém, mà do siết dây lỏng, dây quá nhỏ hoặc tải vượt thiết kế.

V. Kết luận

Sigma MCB là thiết bị đóng cắt và bảo vệ mạch điện được dùng trong nhiều tủ điện dân dụng, công nghiệp và một số hệ thống điện mặt trời. Để chọn đúng, người dùng cần quan tâm đến dòng định mức, số cực, dòng cắt ngắn mạch, loại AC/DC, đường cong đặc tính và điều kiện lắp đặt thực tế.
