Tải Và Tra Cứu Siemens Contactor Catalogue Chi Tiết

Trong quá trình thiết kế, lắp ráp và nâng cấp tủ điện công nghiệp, việc lựa chọn đúng thiết bị đóng cắt là yếu tố sống còn để đảm bảo hệ thống vận hành an toàn, ổn định. Đặc biệt với các dòng sản phẩm chất lượng cao như Siemens, mỗi mã hàng đều có thông số kỹ thuật và ứng dụng rất chuyên biệt. Để tránh sai sót, việc tra cứu siemens contactor catalogue là bước đầu tiên và quan trọng nhất mà mọi kỹ thuật viên, kỹ sư điện hay chủ xưởng cần thực hiện.

Bài viết dưới đây từ Tự động hoá Toàn Cầu sẽ hướng dẫn bạn cách đọc hiểu tài liệu này một cách thực chiến, giúp bạn chọn đúng mã sản phẩm cho máy móc và dây chuyền của mình.

I. Tại sao cần đọc kỹ Siemens contactor catalogue trước khi chọn mua?

Contactor đóng vai trò như “công tắc” chịu tải lớn, giúp đóng cắt nguồn điện cấp cho động cơ hoặc hệ thống nhiệt. Nếu chọn sai, hậu quả nhẹ thì hỏng thiết bị, nặng thì chập cháy toàn bộ tủ điều khiển. Việc nắm trong tay bản siemens contactor catalogue chuẩn mang lại nhiều lợi ích cốt lõi:

1. Đảm bảo độ chính xác về công suất và điện áp

Catalogue của hãng cung cấp dải thông số cực kỳ chi tiết từ dòng điện định mức (In), công suất tải (kW) cho đến điện áp cuộn hút. Thay vì phỏng đoán dựa trên kinh nghiệm truyền miệng, bạn có thể dựa vào thông số của nhà sản xuất để chọn thiết bị chịu tải phù hợp, đảm bảo tuổi thọ lâu dài cho cả contactor và động cơ.

2. Tối ưu không gian lắp đặt tủ điện

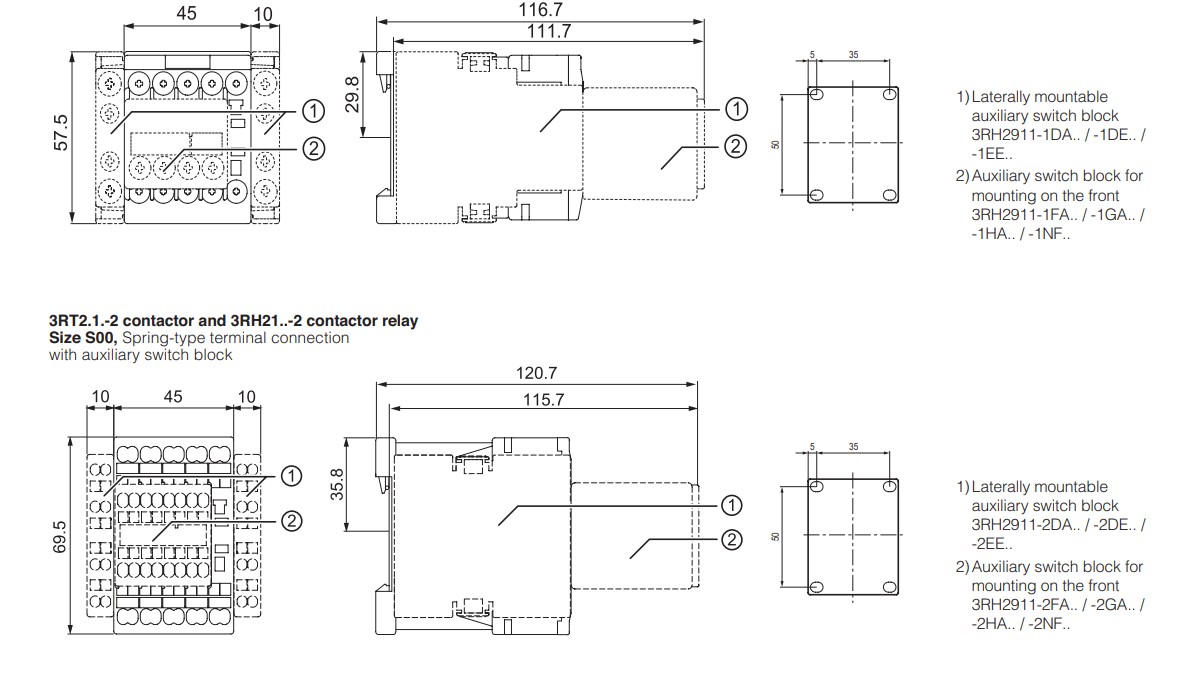

Siemens nổi tiếng với dòng sản phẩm SIRIUS có thiết kế dạng module rất thông minh. Kích thước của contactor như S00, S0, S2, S3 được ghi rõ trong bản catalogue contactor siemens pdf. Việc biết trước kích thước giúp anh em thợ điện tính toán chính xác không gian đi dây, bố trí máng nhựa và thanh ray sao cho tủ điện gọn gàng và tản nhiệt tốt nhất.

II. Hướng dẫn tra cứu thông số trong catalogue contactor Siemens PDF

Nhiều người khi mới nhìn vào catalogue của Siemens sẽ cảm thấy ngợp bởi lượng thông tin khổng lồ. Tuy nhiên, dưới góc độ thực chiến, bạn chỉ cần tập trung vào 3 thông số then chốt sau:

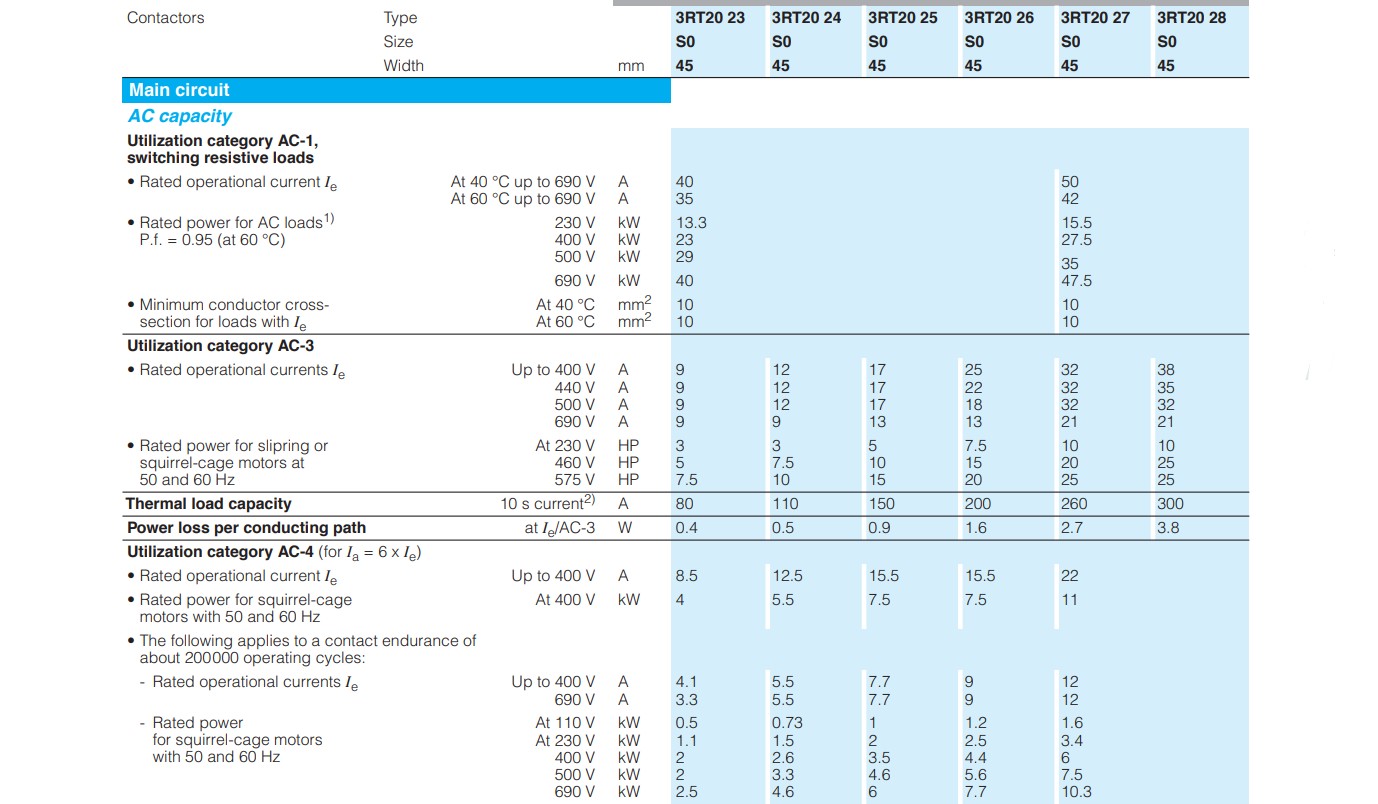

1. Lựa chọn theo đặc tính tải (AC-1, AC-3, AC-4)

Đây là sai lầm phổ biến nhất của người mới. Bạn không thể chỉ nhìn vào số Ampe (A) chung chung. Trong siemens contactor catalogue, hãng phân chia rất rõ ràng:

• Tải AC-1: Dùng cho tải thuần trở như hệ thống sấy, điện trở nhiệt. Dòng điện ghi ở cột AC-1 thường lớn hơn.
• Tải AC-3: Dùng cho động cơ lồng sóc (tải phổ biến nhất trong các máy chế tạo, băng tải, bơm quạt). Nếu bạn chạy động cơ, bắt buộc phải tra thông số ở cột AC-3.
• Tải AC-4: Dùng cho động cơ phải nhấp nhả liên tục hoặc đảo chiều quay.

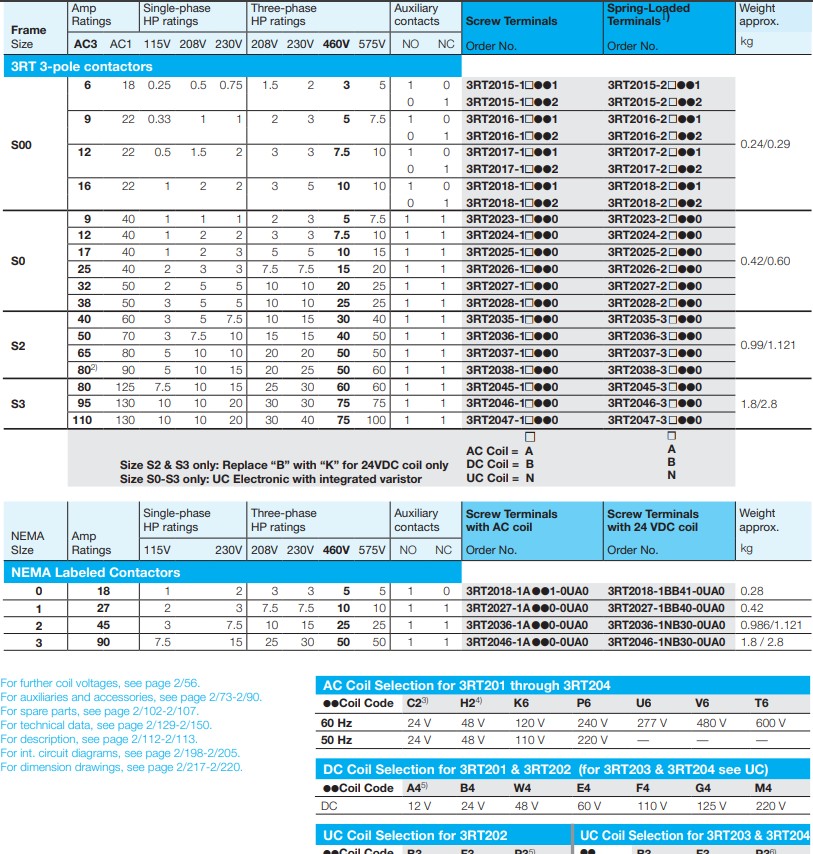

Ví dụ thực tế: Động cơ 3 pha 7.5kW chạy lưới 380V sẽ ăn dòng khoảng 15A. Bạn cần tra bảng AC-3 để chọn mã contactor Siemens có dòng định mức từ 17A – 22A (như dòng 3RT2025 hoặc 3RT2026) để đảm bảo độ bền.

2. Điện áp cuộn hút

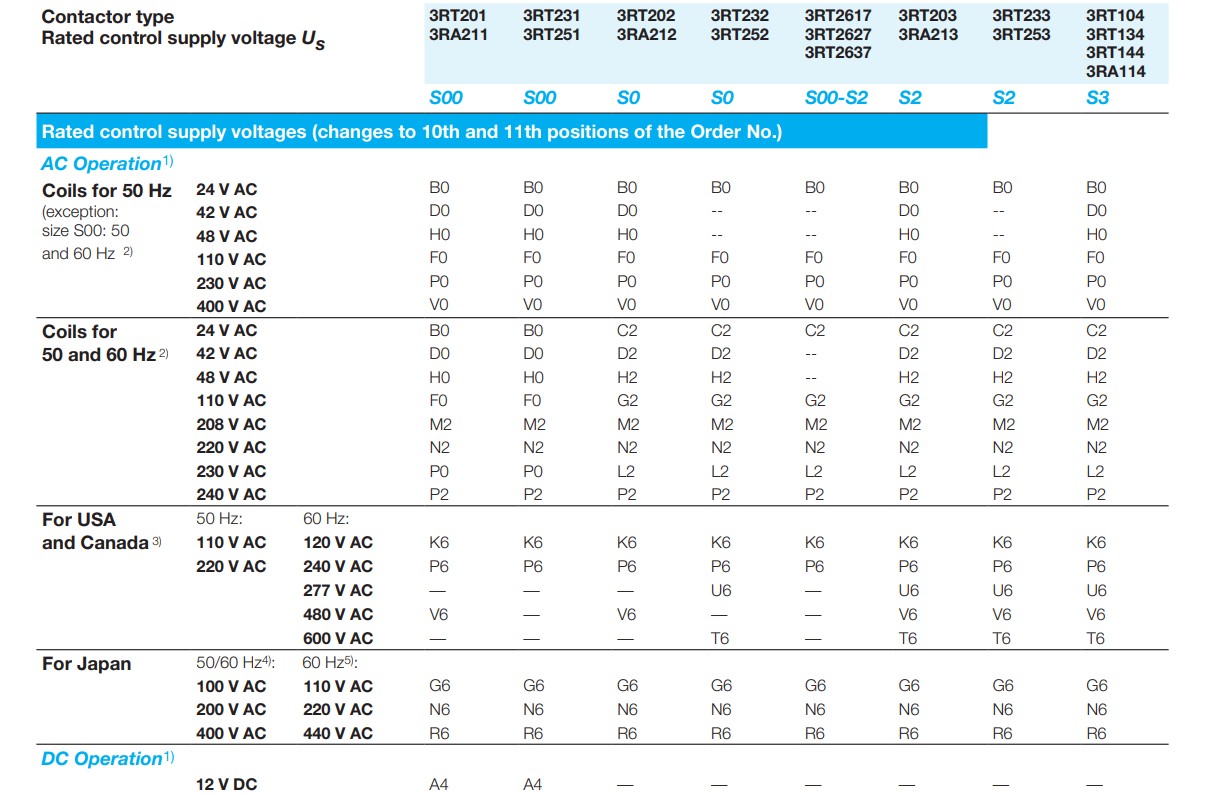

Đây là thông số quyết định contactor có nhảy hay không khi cấp tín hiệu điều khiển. Trong mã hàng của contactor siemens, vài ký tự cuối cùng sẽ thể hiện điện áp này. Các loại phổ biến bao gồm:

• 24V DC (thường dùng khi kết hợp với PLC cấp tín hiệu trực tiếp).
• 220V AC (điện lưới dân dụng, dùng nhiều trong các tủ điện cơ bản).
• 110V AC hoặc 380V AC (dùng trong các hệ thống đặc thù). Hãy kiểm tra thật kỹ cột “Control supply voltage” trong catalogue để tránh mua nhầm, dẫn đến cháy cuộn coil ngay khi cấp điện.

3. Cấu hình tiếp điểm phụ (NO/NC)

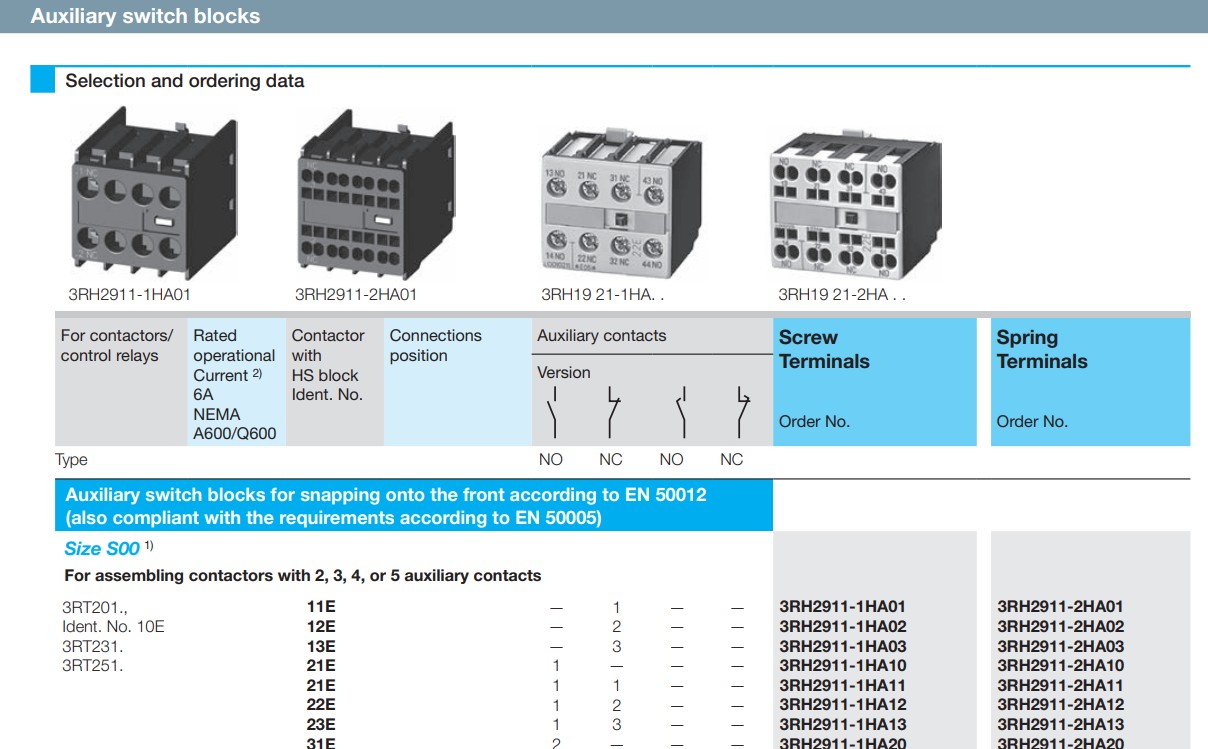

Tiếp điểm phụ (Auxiliary contacts) dùng để duy trì mạch, báo trạng thái đèn hoặc đưa tín hiệu về PLC. Trong bản bảng chọn contactor siemens, hãng luôn ghi rõ mỗi mã có sẵn bao nhiêu tiếp điểm thường mở NO và thường đóng NC. Nếu nhu cầu mạch điều khiển phức tạp hơn, bạn có thể tra cứu thêm phần phụ kiện (Accessories) để mua các khối tiếp điểm phụ gắn hông hoặc gắn mặt.

III. Link tải Siemens Contactor Catalogue PDF mới nhất

Để thuận tiện nhất cho việc tra cứu thông số kỹ thuật, kích thước lắp đặt, mã đặt hàng, cũng như các phụ kiện đi kèm của contactor Siemens, anh em kỹ thuật có thể tải trực tiếp bộ tài liệu chính thức từ hãng. Bản catalogue contactor siemens pdf này cung cấp đầy đủ thông tin cho toàn bộ dải công suất từ nhỏ đến lớn.

👉 [Tải ngay catalogue contactor siemens]

💡 Mẹo tra cứu nhanh dành cho kỹ thuật viên: File tài liệu gốc của hãng thường có dung lượng lớn và hàng ngàn trang. Sau khi tải về, hãy mở bằng phần mềm đọc PDF và sử dụng tổ hợp phím Ctrl + F, gõ trực tiếp đuôi mã sản phẩm hoặc công suất (ví dụ: “11kW” hoặc “3RT20”) để nhảy đến đúng trang cần tìm nhanh chóng nhất.

Lưu ý: Nếu trong quá trình tra cứu có thông số nào chưa rõ, hoặc cần kiểm tra xem mã thiết bị đóng cắt Siemens đó có sẵn hàng tại Việt Nam hay không, hãy gửi ngay hình ảnh hoặc mã sản phẩm qua Zalo cho Tự động hóa Toàn Cầu để được hỗ trợ tra chéo miễn phí.

IV. Kết hợp contactor và MCCB Siemens trong bảo vệ động cơ

Mặc dù bài viết tập trung vào contactor, nhưng trong một ngăn tủ thực tế, contactor không bao giờ đứng một mình. Để bảo vệ toàn diện, hệ thống thiết bị đóng cắt siemens cho động cơ thường bao gồm: MCCB (Aptomat khối) -> Contactor -> Rơ le nhiệt (Overload Relay).

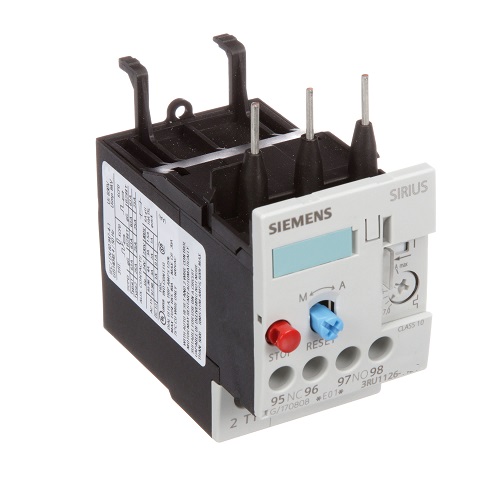

Theo tài liệu của Siemens, dòng contactor SIRIUS 3RT được thiết kế hoàn hảo để lắp ghép trực tiếp với rơ le nhiệt 3RU/3RB và Aptomat bảo vệ động cơ 3RV mà không cần đi dây điện rườm rà ở giữa. Sự đồng bộ này giúp giảm 50% thời gian thi công tủ bảng điện, đồng thời tăng tính thẩm mỹ và độ an toàn cho hệ thống.

V. Tự động hoá Toàn Cầu – Phân phối thiết bị đóng cắt uy tín

Việc đọc hiểu kỹ thuật là một chuyện, nhưng tìm mua đúng mã hàng chính hãng với giá tốt lại là bài toán khác. Tại Tự động hoá Toàn Cầu, chúng tôi cung cấp đầy đủ các giải pháp và thiết bị điện – tự động hóa phục vụ cho các nhà máy, xưởng chế tạo và anh em làm dịch vụ kỹ thuật.

Với kinh nghiệm tư vấn và triển khai thực tế nhiều năm, đội ngũ của chúng tôi không chỉ báo giá mà còn hỗ trợ khách hàng tra cứu chéo các thông số kỹ thuật, đảm bảo bạn nhận được sản phẩm đúng công năng, đúng ứng dụng.

VI. Kết luận

Tài liệu siemens contactor catalogue là “kim chỉ nam” giúp các kỹ thuật viên và kỹ sư thiết kế tối ưu hóa hệ thống điện. Việc nắm vững cách đọc tải AC-3, kiểm tra điện áp cuộn hút và cấu hình tiếp điểm phụ sẽ giúp bạn tự tin hơn rất nhiều khi lên danh sách vật tư tủ điện.

Nếu bạn đang cần file PDF catalogue mới nhất hoặc cần hỗ trợ chọn mã, lên cấu hình thiết bị đóng cắt cho dự án sắp tới, hãy liên hệ ngay với Tự động hóa Toàn Cầu qua Hotline/Zalo để được kỹ sư của chúng tôi tư vấn và nhận báo giá tốt nhất thị trường!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về siemens contactor catalogue

1. Tải catalogue contactor Siemens PDF mới nhất ở đâu?

Bạn có thể tìm kiếm file PDF trên trang chủ toàn cầu của hãng. Để tiết kiệm thời gian, khách hàng và anh em kỹ thuật có thể liên hệ trực tiếp Tự động hóa Toàn Cầu để nhận bản tra cứu rút gọn và được hỗ trợ chọn đúng mã sản phẩm cho dự án.

2. Tải AC-1 và AC-3 trong Siemens contactor catalogue khác nhau thế nào?

AC-1 là thông số chịu tải dành cho thiết bị thuần trở như điện trở nhiệt, hệ thống sấy. Trong khi đó, AC-3 dành riêng cho tải động cơ lồng sóc (bơm, quạt, máy nén). Khi chọn khởi động từ cho động cơ, bắt buộc phải tra thông số tại cột AC-3 để tránh quá tải.

3. Có thể ghép trực tiếp contactor Siemens với MCCB hãng khác được không?

Về mặt điện học là được nếu nối dây qua máng cáp. Tuy nhiên, để tối ưu diện tích và thẩm mỹ, bạn nên dùng đồng bộ thiết bị đóng cắt Siemens dòng SIRIUS. Contactor 3RT có thể ngàm nối trực tiếp với rơ le nhiệt và aptomat bảo vệ động cơ của hãng mà không cần đi dây trung gian.

4. Mua khởi động từ và thiết bị đóng cắt Siemens chính hãng ở đâu uy tín?

Tự động hóa Toàn Cầu chuyên cung cấp các dòng contactor, MCCB, thiết bị tự động hoá chính hãng. Chúng tôi không chỉ bán vật tư mà còn hỗ trợ đại lý, thợ lắp máy tra cứu thông số kỹ thuật chuẩn xác và báo giá cạnh tranh nhất.
