Tải Eaton MCB Catalogue PDF & Hướng Dẫn Chọn Lựa

Việc lựa chọn thiết bị đóng cắt – MCB phù hợp là bước sống còn để bảo vệ hệ thống điện và máy móc trong các nhà xưởng, dây chuyền sản xuất. Khi nhắc đến các giải pháp đóng cắt đáng tin cậy, Eaton luôn là một trong những thương hiệu hàng đầu thế giới.

Tuy nhiên, đứng trước hàng loạt mã sản phẩm và thông số phức tạp, người thợ kỹ thuật hay chủ doanh nghiệp thường gặp khó khăn nếu không nắm rõ tài liệu kỹ thuật gốc. Bài viết này sẽ phân tích chi tiết dòng sản phẩm nổi bật của hãng, đồng thời cung cấp link tải eaton mcb catalogue pdf để bạn dễ dàng tra cứu, lên dự toán và lựa chọn thiết bị chính xác nhất cho tủ điện của mình.

I. Tổng Quan Về Thiết Bị Đóng Cắt MCB Eaton

Dòng sản phẩm xEffect FAZ của Eaton là dòng aptomat tép (Miniature Circuit Breakers) chất lượng cao, được thiết kế chuyên biệt cho cả ứng dụng công nghiệp lẫn dân dụng.

1. Ưu điểm thiết kế của aptomat Eaton FAZ

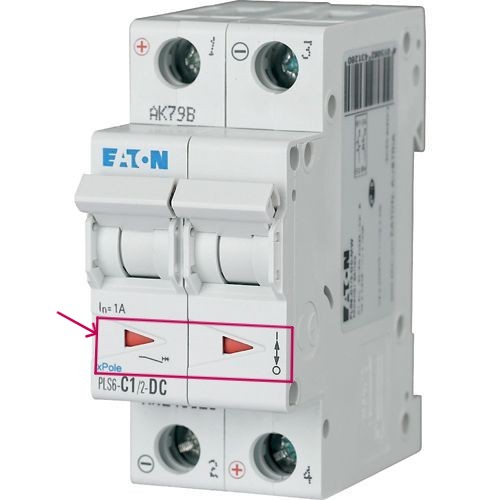

Khi thao tác thực tế trong tủ điện, anh em kỹ thuật sẽ đánh giá cao các đặc điểm cơ học của dòng FAZ. Thiết bị được tích hợp vạch chỉ thị trạng thái tiếp điểm với hai màu rõ ràng: màu đỏ (đóng) và màu xanh lá cây (mở). Điều này giúp người vận hành quan sát nhanh tình trạng mạch điện, đảm bảo an toàn tuyệt đối trước khi bảo trì.

Bên cạnh đó, MCB Eaton FAZ sử dụng kẹp ray DIN 3 vị trí, cho phép kỹ thuật viên dễ dàng tháo lắp thiết bị ra khỏi hệ thống thanh cái hiện hữu mà không cần can thiệp quá nhiều vào cấu trúc tủ. Đặc biệt, dòng sản phẩm này còn được phân loại tiêu chuẩn để sử dụng an toàn trong cả hệ thống đầu máy toa xe đường sắt.

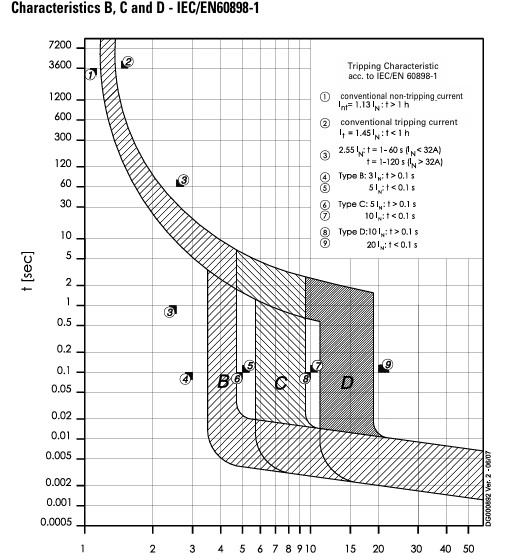

2. Các đặc tuyến cắt phổ biến

Để bảo vệ đúng loại tải, bạn cần chú ý đến đặc tuyến cắt. Dòng FAZ cung cấp dải đặc tuyến rất đa dạng bao gồm: B, C, D, K, S, và Z.

• Đặc tuyến B: Thường dùng cho tải thuần trở hoặc chiếu sáng dân dụng, phản ứng cắt ngắn mạch ở mức 3-5 lần dòng định mức (In).
• Đặc tuyến C: Lý tưởng cho các thiết bị công nghiệp thông thường, mạch động cơ nhỏ có dòng khởi động trung bình. Phản ứng cắt từ 5-10 In.
• Đặc tuyến D: Phù hợp với các hệ thống tải nặng, máy biến áp, hay động cơ có dòng khởi động rất lớn. Đặc tuyến này chỉ tác động cắt ngắn mạch khi dòng điện vọt lên từ 10-20 In.

II. Tra Cứu Thông Số Kỹ Thuật Trong Eaton MCB Catalogue PDF

Việc hiểu đúng thông số giúp đơn vị chế tạo máy tránh được tình trạng chọn aptomat quá tải gây chập cháy, hoặc nhảy mcb (trip) sai do dòng khởi động. Khi mở bản eaton mcb catalogue pdf, bạn cần chú ý hai thông số cốt lõi sau:

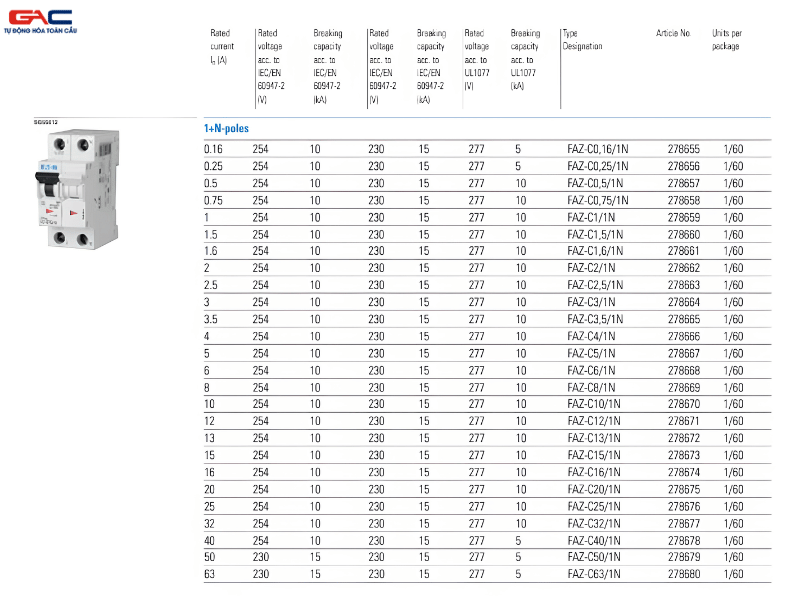

1. Dòng định mức và Điện áp

MCB Eaton FAZ hỗ trợ dòng định mức chạy dải rộng lên đến 63A. Về điện áp, thiết bị hoạt động ổn định ở điện áp xoay chiều (AC) 230V/240V cho loại 1 pha và lên đến 400V/415V/440V cho loại 2, 3 và 4 pha tùy thuộc vào từng đặc tuyến cụ thể. Ngoài ra, aptomat Eaton còn hỗ trợ điện áp một chiều (DC) 60V cho loại 1 cực.

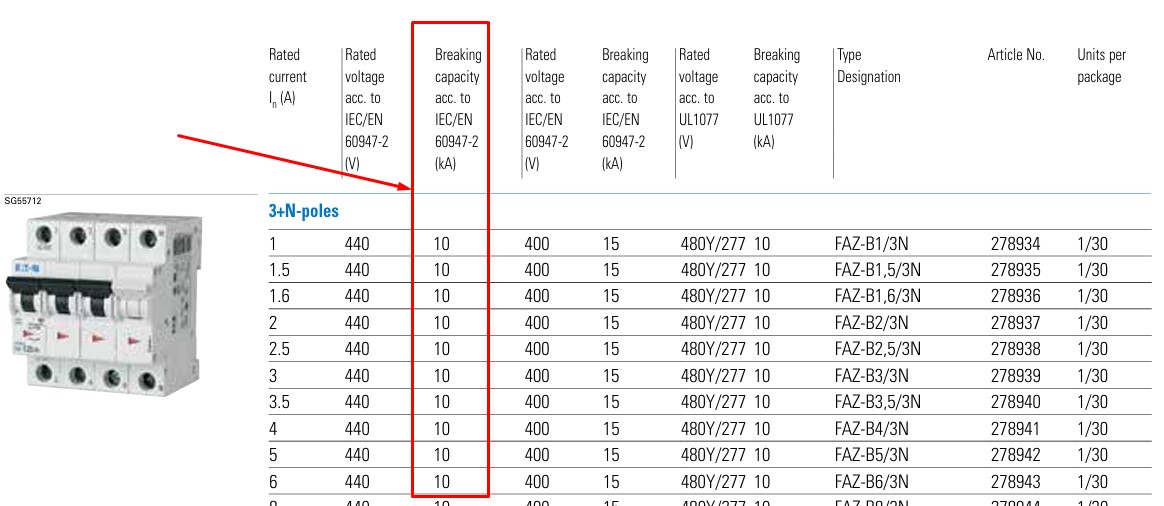

2. Khả năng cắt dòng ngắn mạch

Đây là thông số biểu thị dòng điện tối đa mà mcb có thể ngắt an toàn mà không bị phá hủy. Dòng FAZ sở hữu khả năng cắt ấn tượng, đạt tới 15 kA theo tiêu chuẩn IEC/EN 60947-2. Tùy thuộc vào thiết kế tủ điện mạch lực hay mạch điều khiển, anh em kỹ thuật có thể tra cứu nhanh trong eaton mcb catalogue pdf để chọn mã sản phẩm có dòng cắt 10kA hay 15kA sao cho tối ưu cả về kỹ thuật lẫn chi phí.

III. Kinh Nghiệm Thực Tế Khi Lắp Đặt MCB Eaton Tại Xưởng

Trong thực chiến, khi thi công tủ điện điều khiển chứa PLC hoặc Biến tần , việc cấp nguồn luôn phải thông qua thiết bị đóng cắt bảo vệ.

• Đối với mạch điều khiển (PLC, HMI): Nên ưu tiên chọn các dòng MCB có dòng định mức nhỏ (từ 1A đến 6A) với đặc tuyến B hoặc C để bảo vệ thiết bị nhạy cảm một cách nhanh chóng.
• Đối với nguồn cấp động cơ công suất lớn: Bạn bắt buộc phải chọn đặc tuyến D hoặc K để tránh hiện tượng sụt áp và nhảy aptomat liên tục mỗi khi khởi động động cơ servo hay động cơ bước.
• Lắp đặt phụ kiện: Dòng FAZ có một bộ phụ kiện đi kèm toàn diện, dễ dàng lắp đặt thêm (như tiếp điểm phụ, cuộn cắt). Hãy đối chiếu bảng mã phụ kiện trong catalogue thiết bị đóng cắt Eaton để đặt hàng đồng bộ.

IV. Link Tải Eaton MCB Catalogue PDF Mới Nhất

Để có góc nhìn trực quan về kích thước bản vẽ, biểu đồ giới hạn năng lượng và điện trở trong của từng thiết bị, bạn nên xem trực tiếp tài liệu do nhà sản xuất cung cấp.

👉 Nhấn vào đây để tải tài liệu eaton mcb catalogue pdf chất lượng cao

Tài liệu này là công cụ đắc lực hỗ trợ các đơn vị làm dự toán, đấu thầu, hoặc vẽ sơ đồ mạch điện chi tiết.

V. Tự Động Hoá Toàn Cầu – Đại Lý Phân Phối Thiết Bị Tự Động Hóa Uy Tín

Việc hiểu và đọc thông số thiết bị là một phần, nhưng việc mua được sản phẩm chính hãng, đúng giá lại là một bài toán khác đối với các chủ nhà máy và xưởng cơ khí. Với vị thế là đại lý phân phối thiết bị tự động hóa uy tín tại Việt Nam, Tự Động Hoá Toàn Cầu tự hào mang đến cho khách hàng các giải pháp trọn gói từ Thiết bị đóng cắt đến các hệ thống PLC, HMI chuyên sâu.

Chúng tôi cung cấp:

• Hàng chính hãng, đẩy đủ CO/CQ, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Đội ngũ kỹ sư thực chiến hỗ trợ tư vấn trực tiếp, giúp bạn chọn đúng mã sản phẩm dựa trên nhu cầu vận hành thực tế.
• Chính sách giá tốt cho thợ kỹ thuật, đại lý thương mại và nhà chế tạo máy.

VI. Kết luận

Sử dụng aptomat Eaton không chỉ là nâng cấp độ an toàn mà còn là cách để khẳng định chất lượng tủ điện của bạn với chủ đầu tư. Hãy lưu trữ sẵn eaton mcb catalogue pdf để ứng dụng ngay khi cần thiết.

Nếu bạn đang lên kế hoạch cho dự án tủ điện mới hoặc cần tư vấn thay thế, so sánh các mã thiết bị đóng cắt, biến tần, servo, đừng ngần ngại kết nối với chúng tôi. Liên hệ ngay với Tự Động Hoá Toàn Cầu qua Hotline hoặc Zalo để nhận báo giá chi tiết và hỗ trợ kỹ thuật tận tâm nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về catalogue MCB Eaton

1. Eaton MCB catalogue PDF dùng để làm gì?

Eaton MCB catalogue PDF dùng để tra mã sản phẩm, dòng định mức, số cực, khả năng cắt, tiêu chuẩn kỹ thuật và phụ kiện của MCB Eaton trước khi lựa chọn hoặc thay thế thiết bị.

2. Tải eaton mcb catalogue pdf ở đâu?

Bạn nên tải eaton mcb catalogue pdf từ website chính hãng Eaton hoặc các nhà phân phối uy tín để đảm bảo tài liệu đúng phiên bản, đúng mã hàng và thông số kỹ thuật.

3. Khi chọn MCB Eaton cần chú ý thông số nào?

Khi chọn MCB Eaton, cần chú ý dòng định mức, số cực, khả năng cắt ngắn mạch, đặc tuyến bảo vệ, tiêu chuẩn áp dụng và phụ kiện lắp kèm nếu có.

4. MCB Eaton có dùng được cho tủ điện công nghiệp không?

Có. MCB Eaton có thể dùng trong tủ điện công nghiệp, tủ điều khiển máy, tủ phân phối phụ hoặc nhánh tải nhỏ, tùy dòng sản phẩm và thông số kỹ thuật cụ thể.

5. MCB Eaton khác MCCB Eaton ở điểm nào?

MCB Eaton thường dùng cho nhánh tải nhỏ và dòng điện thấp hơn, còn MCCB Eaton phù hợp với tải lớn hơn, có khả năng cắt cao hơn và thường dùng trong tủ phân phối chính.
