Tải Catalogue Thiết Bị Đóng Cắt ABB & Cẩm Nang Chọn Mua

Trong quá trình thiết kế tủ điện điều khiển, bóc tách vật tư hay bảo trì dây chuyền tự động hóa, việc tra cứu thông số kỹ thuật chính xác là ưu tiên số một của mọi kỹ sư và nhà thầu. Việc sở hữu một cuốn catalogue thiết bị đóng cắt abb chính hãng không chỉ giúp bạn tra mã sản phẩm nhanh chóng mà còn là “kim chỉ nam” giúp tránh khỏi những sai sót nghiêm trọng khi làm dự toán.

Bài viết dưới đây từ Tự Động Hoá Toàn Cầu sẽ cung cấp cho bạn cái nhìn tổng quan nhất, đồng thời đóng vai trò như một cuốn cẩm nang thiết bị đóng cắt abb thực chiến dành riêng cho thị trường Việt Nam.

I. Catalogue thiết bị đóng cắt ABB mang lại lợi ích gì cho kỹ sư?

Khi thi công tủ điện công nghiệp, việc phỏng đoán kích thước hay chọn sai khả năng cắt dòng ngắn mạch (Icu/Ics) có thể dẫn đến hệ quả cháy nổ nghiêm trọng. Bằng việc sử dụng catalogue thiết bị đóng cắt abb chuẩn, người dùng (đặc biệt là kỹ sư thiết kế, thợ lắp tủ) có thể:

• Tra cứu chính xác kích thước vật lý của thiết bị để bố trí thanh cái  và không gian tủ điện hợp lý.
• Lựa chọn chuẩn xác dòng định mức, khả năng cắt ngắn mạch bảo vệ an toàn cho cả hệ thống.
• Nắm bắt sơ đồ đấu nối và danh sách mã phụ kiện đi kèm thiết bị.

Nếu bạn là người mới bước chân vào mảng điện công nghiệp và chưa nắm rõ các khái niệm cơ bản, hãy tham khảo ngay bài viết phân tích chi tiết của chúng tôi về thiết bị đóng cắt ABB là gì trước khi đi sâu vào đọc thông số kỹ thuật.

II. Các dòng sản phẩm chủ lực trong Catalogue ABB

Tài liệu kỹ thuật của ABB phân chia thiết bị thành các dải điện áp và chức năng rất rõ ràng. Dưới đây là những sản phẩm cốt lõi xuất hiện trong mọi tủ điện phân phối và điều khiển:

1. Cầu dao tự động loại tép MCB

MCB của ABB được ứng dụng rộng rãi từ điện dân dụng đến công nghiệp nhẹ để bảo vệ quá tải và ngắn mạch mạng điện.

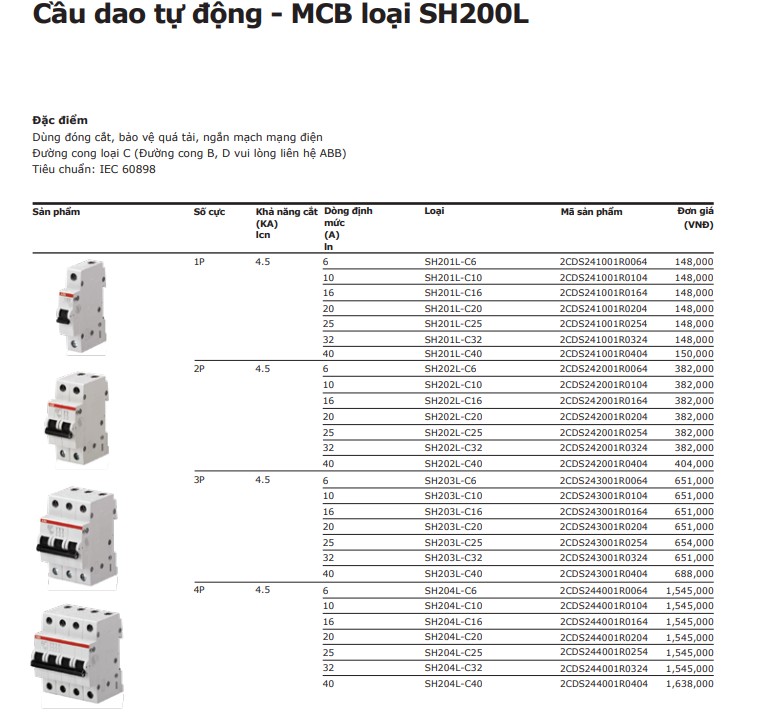

• Dòng tiêu chuẩn: SH200L có khả năng cắt 4.5kA, trong khi dòng SH200 đạt 6kA, đáp ứng tốt tiêu chuẩn IEC 60898.
• Dòng cắt cao: S200M đạt dòng cắt 10kA, S200P lên tới 25kA. Đặc biệt, dòng S800 (C/N/S) được thiết kế cho các ứng dụng khắt khe với khả năng cắt dòng ngắn mạch cao từ 25kA đến 50kA và điện áp chịu đựng xung Uimp lên tới 8kV.

2. Contactor

Đây là thiết bị không thể thiếu trong các mạch điều khiển động cơ. ABB cung cấp các dòng sản phẩm cực kỳ đa dạng:

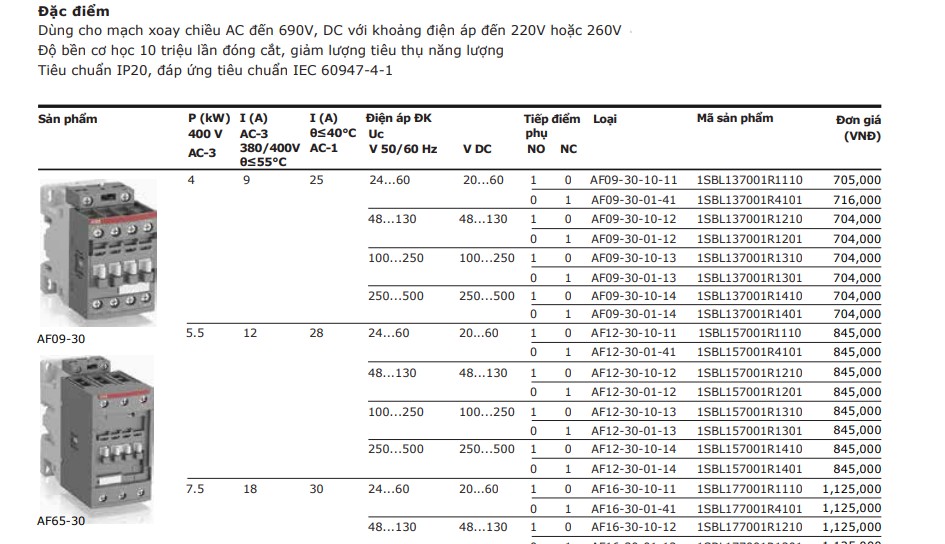

• Dòng AF: Nổi bật với dải điện áp điều khiển AC/DC linh hoạt, giúp giảm tiêu thụ năng lượng và có độ bền cơ học lên tới 10 triệu lần đóng cắt. Thiết bị đáp ứng tiêu chuẩn IEC 60947-4-1 và bao phủ dải công suất rất rộng, từ các mã nhỏ đến mã AF2650 (dòng lên tới 2650A).
• Dòng AX: Là dòng kinh tế chuyên dùng cho mạch xoay chiều AC, cũng đạt độ bền 10 triệu lần thao tác.
• Dòng UA: Được thiết kế chuyên biệt để điều khiển tụ bù, chịu được dòng đỉnh cực đại (có mã lên tới 100 lần dòng hiệu dụng).

3. Cầu dao tự động dạng khối MCCB

Đây là “trái tim” của các tủ điện phân phối hạ thế và tủ điều khiển lớn.

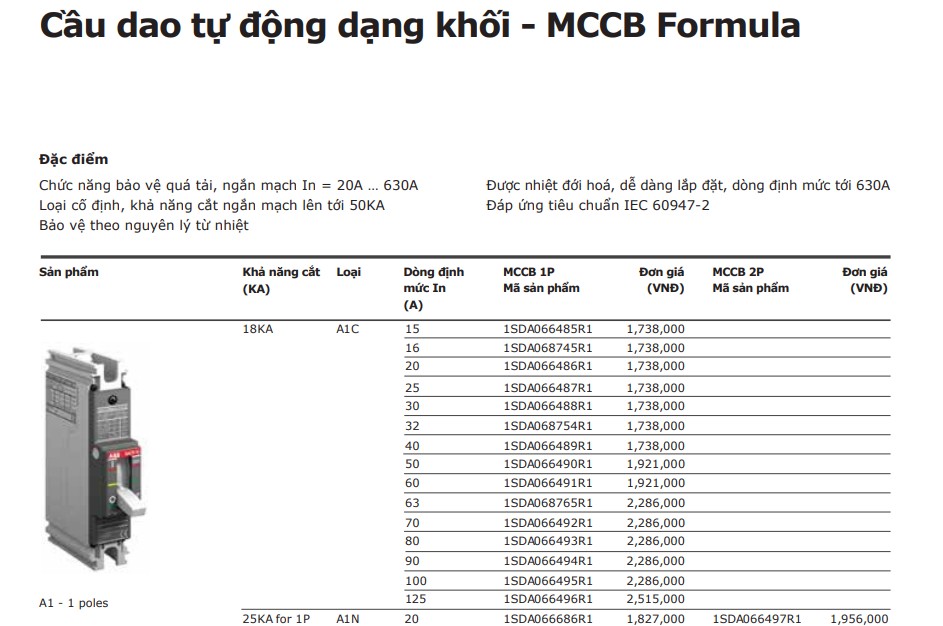

• MCCB dòng Formula: Được sản xuất tại Ý, đáp ứng tiêu chuẩn IEC 60947-2, bảo vệ theo nguyên lý từ nhiệt với dòng định mức từ 20A đến 630A và khả năng cắt ngắn mạch tối đa 50kA.

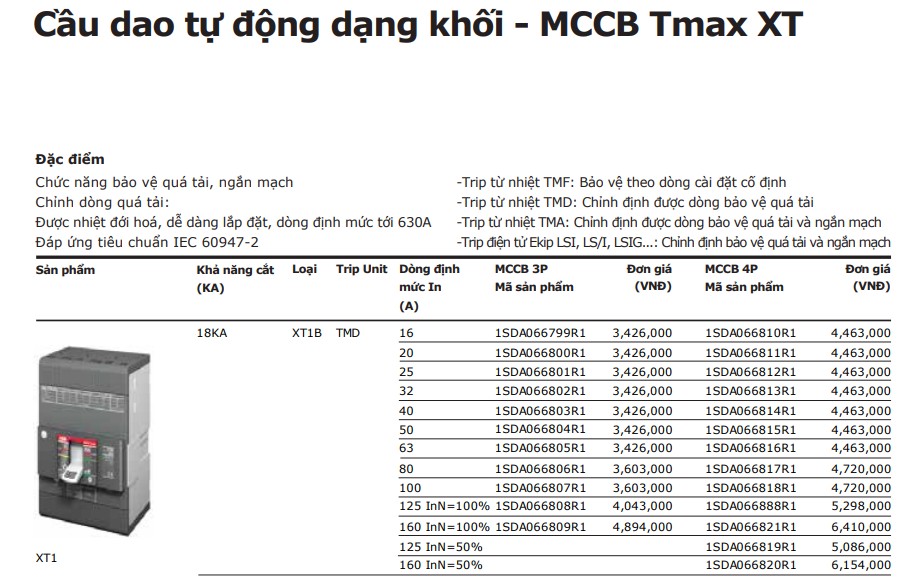

• MCCB dòng Tmax (XT1-XT4, T6, T7): Là dòng cao cấp, chịu nhiệt đới hóa tốt với dòng định mức lên đến 3200A. Bộ bảo vệ (trip unit) của Tmax cực kỳ linh hoạt: trip từ nhiệt có thể chỉnh dòng từ 0.7 – 1In, còn trip điện tử cho phép chỉnh từ 0.4 – 1In.

4. Máy cắt không khí ACB

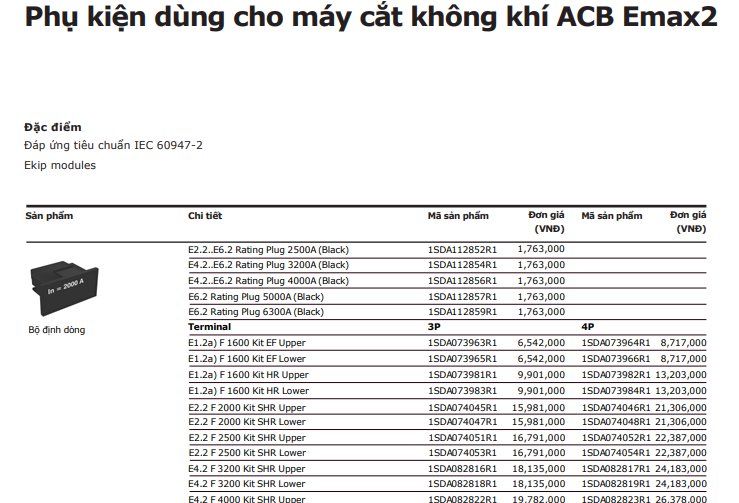

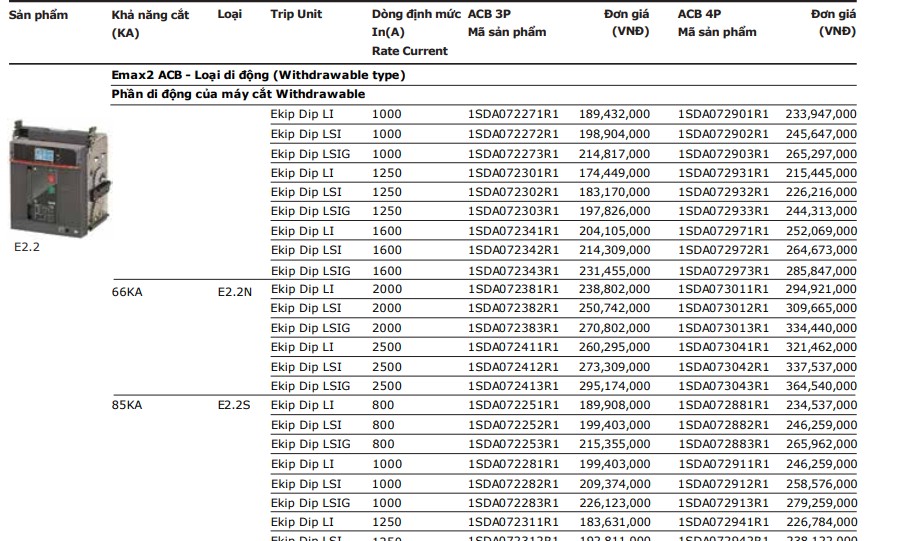

Trong cuốn cẩm nang thiết bị đóng cắt abb, máy cắt không khí (ACB) Emax2 luôn được ưu tiên cho các tủ điện tổng đòi hỏi công suất khổng lồ. ACB Emax2 sản xuất tại Ý, được nhiệt đới hóa, lắp đặt dễ dàng với dòng định mức vươn tới ngưỡng 6300A. Dòng thiết bị này cho phép chỉnh dòng quá tải bằng trip điện tử từ 0.4 – 1In và cung cấp dải cắt ngắn mạch phong phú từ 42kA đến 150kA. Các phụ kiện như cuộn shunt ngắt (YO), cuộn shunt đóng (YC), hay động cơ điều khiển tự động đóng lò xo đều được thống kê chi tiết theo cấp điện áp điều khiển.

5. Cầu dao cách ly và Thiết bị chuyển nguồn ATS

Ngoài các thiết bị đóng cắt tự động bảo vệ ngắt mạch, catalogue thiết bị đóng cắt abb cũng ghi nhận đầy đủ:

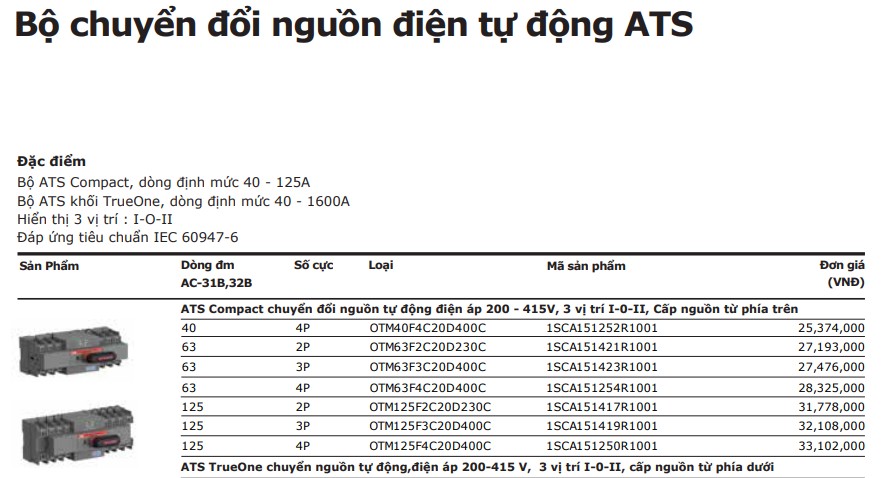

• Thiết bị chuyển nguồn tự động ATS: Các mã Compact dòng định mức từ 40 – 125A và mã khối TrueOne dòng định mức 200 – 1000A, cho phép hiển thị 3 vị trí I-O-II, chuyển đổi nguồn điện tin cậy và đáp ứng tiêu chuẩn IEC 60947-6.
• Cầu dao cắt tải OT/OS: Sản xuất tại Phần Lan, dòng ngắt tải lên tới 3150A với tay vặn an toàn.

III. Kinh nghiệm tra cứu catalogue thiết bị đóng cắt ABB

Cầm một bản tài liệu hàng chục, hàng trăm trang đôi khi khiến người thiết kế bị “ngợp”. Một mẹo nhỏ từ cẩm nang thiết bị đóng cắt abb của Tự Động Hóa Toàn Cầu là: Hãy đặc biệt chú ý đến phụ kiện đi kèm. Ví dụ: Khi bóc tách khối lượng cho một con MCCB Tmax loại kéo ra được, theo kinh nghiệm thực tế, bạn không thể chỉ đặt mã thiết bị chính.

Bạn bắt buộc phải ghi chú đầy đủ: phần cố định tương ứng, bộ cơ khí, và mặt để sử dụng cần thao tác cơ khí (hoặc động cơ điều khiển). Thiếu một chi tiết nhỏ này sẽ khiến tủ điện không thể hoàn thiện tiến độ.

Hơn nữa, đối với tủ điện bảo vệ động cơ, khi chọn MCCB, bạn nên tìm đúng mục trip điện tử M-LIU hoặc M-LRIU được thiết kế chuyên biệt cho mục đích bảo vệ động cơ để thiết bị không bị tác động sai bởi dòng khởi động lớn.

Đồng thời, khi lựa chọn contactor cho tủ tụ bù, bạn không nên chọn dòng AF hay AX thông thường mà bắt buộc phải tra bảng dải sản phẩm UA hoặc UA…RA để đảm bảo tiếp điểm không bị dính khi dòng khởi động của tụ dội lên

Tải Catalogue thiết bị đóng cắt ABB: TẠI ĐÂY

IV. Kết luận

Tóm lại, việc nắm trong tay catalogue thiết bị đóng cắt abb chính hãng không chỉ giúp bạn lên dự toán vật tư nhanh chóng mà còn đảm bảo tính an toàn, vận hành bền bỉ cho toàn bộ hệ thống điện. Từ các thiết bị nhỏ như MCB, contactor cho đến những khối lớn như MCCB, ACB hay bộ chuyển nguồn ATS, mỗi thiết bị đều có những nguyên tắc lựa chọn và tra cứu thông số kỹ thuật riêng biệt.

Hy vọng cuốn cẩm nang thiết bị đóng cắt abb thu nhỏ trong bài viết này đã mang lại cho bạn những kinh nghiệm thực chiến hữu ích nhất để tối ưu hóa công việc thiết kế và lắp ráp tủ bảng điện. Bạn đang chuẩn bị lên dự toán vật tư và cần một mức chiết khấu đại lý tốt nhất? Đừng ngần ngại, hãy liên hệ ngay với bộ phận kỹ thuật và kinh doanh của Tự Động Hóa Toàn Cầu để nhận file Catalogue chuẩn cùng bảng báo giá thiết bị điện ABB cạnh tranh nhất thị trường!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về Catalogue thiết bị đóng cắt ABB

1. Tải catalogue thiết bị đóng cắt ABB mới nhất ở đâu?

Bạn có thể tải trực tiếp file PDF catalogue thiết bị đóng cắt ABB phiên bản mới nhất ngay trên website của Tự Động Hóa Toàn Cầu. File dung lượng nhẹ, rõ nét, giúp bạn dễ

2. Cuốn cẩm nang thiết bị đóng cắt ABB hỗ trợ tra cứu những dòng sản phẩm nào?

Trong cẩm nang thiết bị đóng cắt ABB, bạn sẽ tìm thấy thông số chi tiết cho các dòng sản phẩm hạ thế chủ lực như: máy cắt không khí, cầu dao tự động dạng khối, cầu dao tự động loại tép, công tắc tơ và bộ chuyển nguồn ATS.

3. Làm sao để tránh sai sót khi tra cứu thông số thiết bị ABB để lắp tủ điện?

Để tránh sai sót, kỹ sư cần kết hợp sử dụng catalogue thiết bị đóng cắt ABB để kiểm tra kỹ dòng định mức và khả năng cắt dòng ngắn mạch. Đặc biệt, đối với các dòng thiết bị lớn như ACB hay MCCB loại kéo ra được, bắt buộc phải tra cứu và bóc tách đầy đủ các mã phụ kiện đi kèm như bộ cơ khí, cuộn hút, hay động cơ nạp lò xo.

4. Tự Động Hóa Toàn Cầu có hỗ trợ kỹ thuật khi mua thiết bị điện không?

Có. Bên cạnh việc chia sẻ cẩm nang thiết bị đóng cắt miễn phí, đội ngũ kỹ thuật viên thực chiến của Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ khách hàng bóc tách vật tư, tư vấn thay thế mã tương đương và hướng dẫn đấu nối trực tiếp cho các nhà máy, xưởng sản xuất.
