Máy Cắt Không Khí ACB ABB: Cấu Tạo & Ứng Dụng Thực Tế

Trong các hệ thống điện công nghiệp hiện nay, tủ điện phân phối tổng đóng vai trò như “trái tim” điều phối năng lượng cho toàn bộ nhà máy. Để bảo vệ “trái tim” này khỏi các sự cố nguy hiểm như ngắn mạch hay quá tải dòng lớn, các kỹ sư luôn ưu tiên lựa chọn những thiết bị đóng cắt mạnh mẽ và bền bỉ nhất.

Trong đó, acb abb luôn là cái tên được giới kỹ thuật nhắc đến hàng đầu nhờ độ tin cậy cực cao. Vậy dòng máy cắt không khí này có gì đặc biệt? Bài viết này sẽ giúp bạn hiểu rõ bản chất kỹ thuật, cấu tạo và lý do vì sao thiết bị này lại không thể thiếu trong các xưởng sản xuất quy mô lớn.

I. Máy cắt không khí ACB là gì?

Máy cắt không khí (Air Circuit Breaker – ACB) là thiết bị đóng cắt hạ thế có chức năng chính là bảo vệ mạng lưới điện khỏi tình trạng quá tải, ngắn mạch, hoặc sụt áp. Điểm khác biệt lớn nhất của thiết bị này so với các loại áptômát thông thường nằm ở buồng dập hồ quang. Nó sử dụng chính luồng không khí tự nhiên ở áp suất khí quyển để dập tắt các tia lửa điện khổng lồ phát sinh khi ngắt các dòng điện có tải lớn.

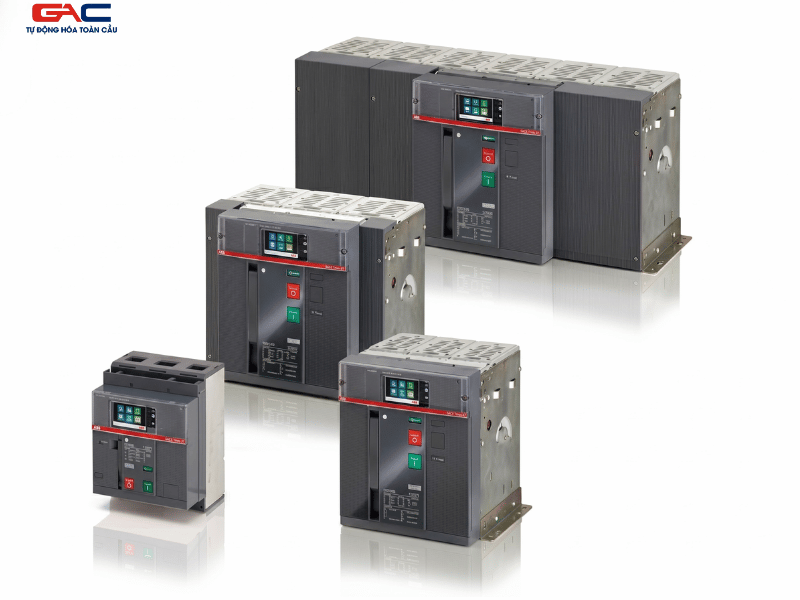

Sản phẩm acb abb là dòng máy cắt không khí cao cấp do tập đoàn thiết bị điện hàng đầu thế giới ABB sản xuất. Với dải dòng điện định mức rất rộng, trải dài từ khoảng 630A lên đến hơn 6000A, thiết bị này được thiết kế chuyên biệt để hoạt động liên tục tại các trạm nguồn hạ thế, nơi đòi hỏi dòng cắt ngắn mạch (Icu) cực lớn và tính ổn định cao nhất.

II. Cấu tạo và nguyên lý hoạt động của ACB ABB

Để chịu đựng được cường độ dòng điện hàng ngàn Ampe và những cú “shock” điện từ khi có sự cố, hệ thống cơ khí bên trong thiết bị được chế tạo cực kỳ phức tạp và chuẩn xác.

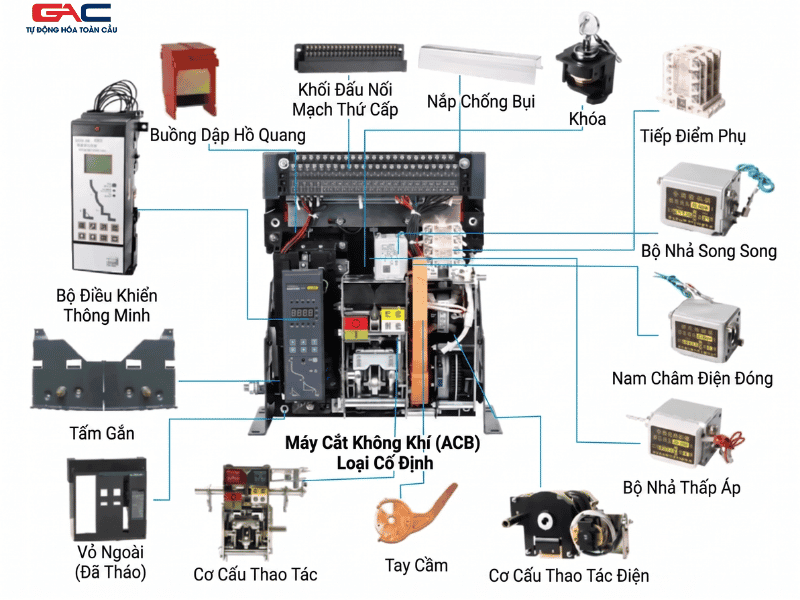

1. Cấu tạo acb abb cơ bản

Thiết bị thường được chia thành 3 khối cốt lõi:

• Cụm tiếp điểm: Thường bao gồm tiếp điểm chính dẫn dòng điện làm việc, tiếp điểm phụ và tiếp điểm hồ quang. Điểm thiết kế thông minh ở đây là khi máy cắt ngắt mạch, tiếp điểm hồ quang sẽ là phần mở ra cuối cùng để chịu toàn bộ tác động của tia lửa điện, nhờ đó bảo vệ tiếp điểm chính không bị cháy rỗ và kéo dài tuổi thọ thiết bị.
• Buồng dập hồ quang: Đây là phần “ăn tiền” nhất của máy cắt không khí acb. Buồng dập được thiết kế với nhiều vách ngăn từ tính bằng kim loại xếp song song. Khi hồ quang điện phát sinh, từ trường sẽ đẩy hồ quang vào các vách ngăn này, kéo dài, chia nhỏ và làm nguội chúng ngay trong không khí chỉ trong vài mili-giây.
• Bộ bảo vệ thông minh: Các thế hệ mới của ABB (như dòng Emax 2) không dùng rơ-le nhiệt từ cơ học truyền thống mà được trang bị bộ điều khiển điện tử (Ekip). Bộ vi xử lý này cho phép người vận hành cài đặt thông số acb abb một cách chính xác tuyệt đối, tích hợp màn hình hiển thị trực quan và có khả năng giao tiếp với hệ thống SCADA để giám sát điện năng từ xa.

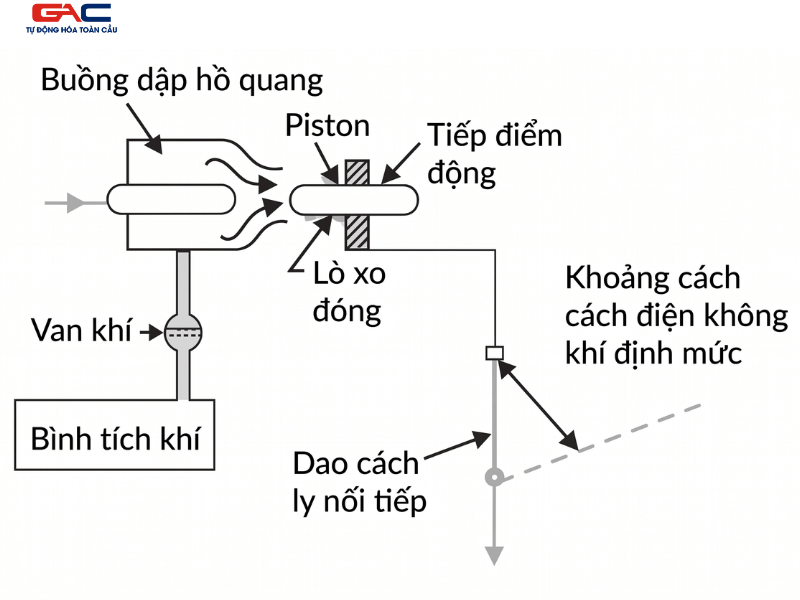

2. Nguyên lý hoạt động và dập hồ quang

Trong điều kiện làm việc bình thường, cơ cấu chốt cơ khí kết hợp cùng lực nén của lò xo giữ chặt các tiếp điểm với nhau để duy trì dòng điện. Ngay khi bộ Trip Unit điện tử đo lường và phát hiện dòng điện đang vượt quá ngưỡng an toàn được cài đặt trước (do động cơ bị kẹt, chạm chập pha…), bộ vi xử lý sẽ gửi tín hiệu nhả khớp.

Lò xo năng lượng cao lập tức bung ra, tách các tiếp điểm cực nhanh. Hồ quang sinh ra ngay lập tức bị đẩy vào buồng dập, cách ly hoàn toàn phần lỗi để bảo vệ toàn bộ cáp điện và hệ thống máy móc đằng sau.

III. Tại sao nhà máy nên ưu tiên sử dụng máy cắt ACB của ABB?

Trên thị trường hiện nay có không ít các thương hiệu cung cấp thiết bị đóng cắt, nhưng vì sao giới kỹ thuật chế tạo máy và tủ bảng điện lại ưu ái hãng ABB cho các vị trí trọng yếu?

• Độ bền cơ học vượt trội: Trong môi trường xí nghiệp, nhà máy công nghiệp nặng có độ rung lắc lớn và nhiệt độ khắc nghiệt, máy cắt ABB vẫn thể hiện sự bền bỉ đáng kinh ngạc với tuổi thọ đóng cắt cơ học lên đến hàng vạn lần.
• Tính linh hoạt trong bảo trì: Trong thực tế lắp đặt, đa số kỹ sư chuộng sử dụng loại ACB dạng ngăn kéo. Thiết kế này cho phép đội ngũ bảo trì dễ dàng dùng tay quay để rút nguyên cụm máy cắt ra ngoài kiểm tra, vệ sinh mà không cần phải can thiệp hay tháo dỡ hệ thống thanh cái đồng phức tạp bên trong tủ.
• Kích thước tối ưu: Tối ưu hóa không gian luôn là bài toán khó của người thiết kế tủ điện. Thiết bị của ABB có thiết kế tương đối nhỏ gọn so với các dòng máy cùng công suất, giúp tiết kiệm đáng kể diện tích tủ MSB.

IV. Ứng dụng thực tế của hệ thống đóng cắt hạ thế

Nếu bạn thường xuyên làm việc trong ngành tự động hóa hoặc thiết kế cơ điện, bạn sẽ thấy sự phân cấp bảo vệ cực kỳ rõ ràng trong tủ điện. Đối với các tủ điện nhánh phân phối nhỏ hoặc tủ điều khiển cụm động cơ, người ta thường dùng MCCB hoặc ELCB (như dòng BL của Shihlin – một loại ELCB dạng khối chuyên dụng giúp phát hiện và cắt dòng rò). Nhưng để đứng ở vị trí “người gác đền” ngay tại nguồn cấp điện chính, thì bắt buộc phải là acb abb.

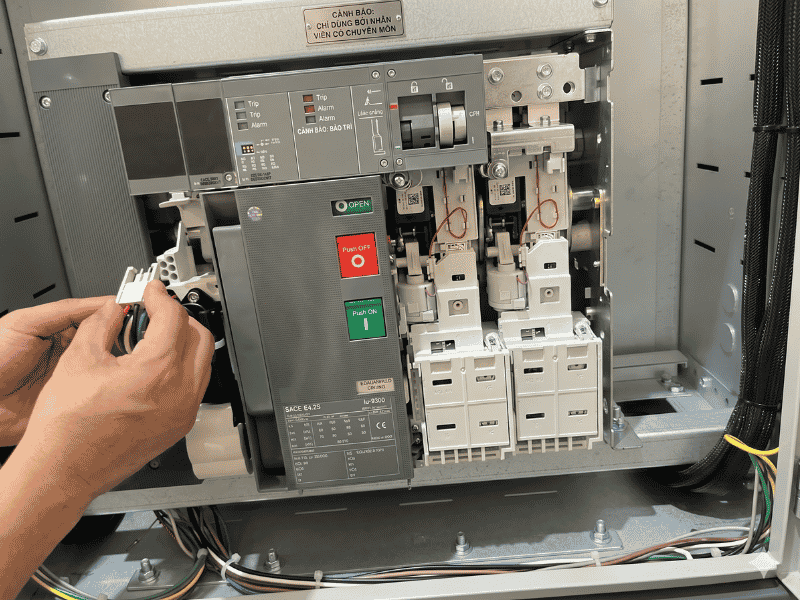

Thiết bị này được ứng dụng rộng rãi và lắp đặt trực tiếp phía sau máy biến áp của điện lực tại:

• Tủ nguồn tổng MSB của các nhà máy sản xuất công nghiệp (thực phẩm, dệt may, xi măng, bao bì).
• Các trạm biến áp cấp nguồn dung lượng lớn cho tòa nhà cao tầng, chung cư, hay hệ thống y tế quy mô (như cấu trúc nguồn dự phòng tại Bệnh viện 108).
• Trạm cắt hạ thế của các dự án năng lượng mặt trời áp mái và trung tâm dữ liệu (Data Center), nơi dòng điện không được phép gián đoạn.

V. Tự động hoá Toàn Cầu – Đại lý phân phối thiết bị điện uy tín

Việc đầu tư hệ thống đóng cắt hạ thế liên quan trực tiếp đến sự an toàn của toàn bộ dây chuyền sản xuất trị giá hàng tỷ đồng. Do đó, việc tìm kiếm một đại lý acb abb chính hãng, cung cấp đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc và năng lực tư vấn kỹ thuật chuyên sâu là điều kiện tiên quyết.

Tự động hoá Toàn Cầu tự hào là đơn vị uy tín chuyên cung cấp các giải pháp và thiết bị điện – tự động hoá toàn diện. Không chỉ phân phối mạnh mẽ các dòng thiết bị đóng cắt từ nguồn tổng đến tủ nhánh, chúng tôi còn là đối tác tin cậy cung cấp biến tần, PLC, HMI, servo và động cơ bước cho hàng nghìn đơn vị chế tạo máy trên cả nước. Đội ngũ kỹ thuật thực chiến của chúng tôi luôn sẵn sàng hỗ trợ nhà máy tính toán dòng tải, chọn đúng mã sản phẩm và đưa ra mức báo giá acb abb cạnh tranh nhất thị trường.

VI. Kết luận

Nhìn chung, acb abb không đơn thuần chỉ là một công tắc ngắt điện cỡ lớn, mà là một giải pháp bảo vệ thông minh, toàn diện và bền bỉ cho toàn bộ tài sản của xưởng sản xuất. Việc lựa chọn thiết bị chất lượng cao sẽ giúp doanh nghiệp giảm thiểu tối đa rủi ro chập cháy và thời gian dừng máy.

Nếu nhà máy của bạn đang cần nâng cấp tủ nguồn, hoặc bạn là đơn vị cơ điện đang tìm kiếm nguồn vật tư chất lượng cho dự án sắp tới, hãy liên hệ ngay với Tự động hoá Toàn Cầu qua Hotline để nhận tư vấn kỹ thuật và báo giá chi tiết nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về ACB ABB

1. Cách chọn thông số máy cắt ACB ABB phù hợp cho tủ điện tổng MSB?

 Để chọn đúng thông số acb abb, kỹ sư cần tính toán kỹ 3 yếu tố cơ bản: dòng điện định mức (In – thường chọn lớn hơn khoảng 1.2 đến 1.5 lần dòng tải tối đa), dòng cắt ngắn mạch (Icu – phụ thuộc trực tiếp vào công suất trạm biến áp cấp nguồn) và số cực (3P hoặc 4P). Việc tính toán chính xác sẽ giúp nhà máy tối ưu chi phí đầu tư mà vẫn đảm bảo an toàn tuyệt đối cho hệ thống.

2. Khi nào bắt buộc phải dùng máy cắt không khí ACB thay vì MCCB?

Bạn nên sử dụng máy cắt không khí acb cho vị trí cầu dao tổng tại tủ điện MSB, nơi có dòng điện tải rất lớn (thường từ 630A trở lên) và yêu cầu khả năng cắt dòng ngắn mạch (Icu) cực cao. Trong khi đó, MCCB phù hợp hơn cho các nhánh phân phối tải nhỏ ở phía sau.

3. Khối điều khiển Trip Unit trên ACB ABB có tác dụng gì?

Trip Unit (chẳng hạn như dòng Ekip của ABB) là bộ não điện tử của thiết bị. Nó không chỉ cho phép cài đặt các thông số acb abb để bảo vệ quá tải, ngắn mạch với độ trễ chính xác tuyệt đối, mà còn hỗ trợ đo lường điện năng và kết nối mạng truyền thông SCADA.

4. Có thể bảo trì ACB ABB mà không cần tháo dỡ hệ thống tủ điện không?

Hoàn toàn có thể nếu bạn chọn dùng loại ACB dạng ngăn kéo. Thiết kế cơ khí thông minh này cho phép đội ngũ bảo trì dùng tay quay rút cụm thiết bị ra ngoài để vệ sinh, kiểm tra mà không cần chạm vào thanh cái đồng đang mang điện bên trong.

5. Tuổi thọ của máy cắt không khí ACB ABB là bao lâu?

Máy cắt của ABB có tuổi thọ đóng cắt cơ học và điện học rất cao, có thể lên tới hàng vạn lần thao tác. Tuy nhiên, độ bền thực tế còn phụ thuộc nhiều vào môi trường nhiệt độ, độ ẩm tại nhà máy và việc tuân thủ lịch bảo trì định kỳ.
