Hướng Dẫn Cài Đặt Biến Tần Yaskawa V7 Chi Tiết Từ A

Trong quá trình sửa chữa, thay thế hoặc đưa máy cũ vào vận hành, biến tần Yaskawa V7 vẫn xuất hiện khá nhiều trên các hệ thống công nghiệp. Tuy nhiên, do V7 sử dụng hệ tham số dạng n001, n002, n003…, khác khá nhiều so với các dòng Yaskawa đời mới, người chưa quen thường gặp tình trạng biến tần có nguồn nhưng motor không chạy, không nhận tín hiệu tốc độ hoặc chạy sai nguồn điều khiển.

Bài viết dưới đây hướng dẫn cách cài đặt biến tần Yaskawa V7 từ cách sử dụng bàn phím, đấu dây động lực – điều khiển, cài các tham số cơ bản đến những phương án thường gặp như chạy bằng keypad, công tắc ngoài, chiết áp 0–10V, tín hiệu 4–20mA, nhiều cấp tốc độ và Modbus.

Danh mục dự án

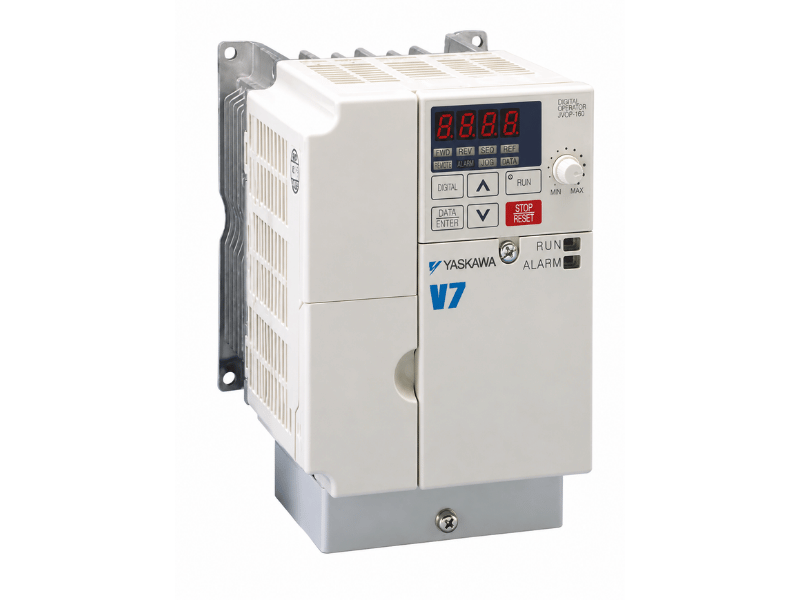

I. Tổng Quan Về Biến Tần Yaskawa V7

Yaskawa V7 là dòng biến tần của Yaskawa được thiết kế để điều khiển tốc độ động cơ AC trong các hệ thống máy móc và thiết bị công nghiệp. Theo tài liệu kỹ thuật TM.V7.01, dòng sản phẩm này gồm hai nhóm chính là V7 và V74X, trong đó V7 là phiên bản tiêu chuẩn dạng NEMA Type 1, còn V74X được thiết kế theo chuẩn NEMA Type 4X/12 cho môi trường yêu cầu mức bảo vệ cao hơn.

Yaskawa V7 có nhiều phiên bản theo cấp điện áp và nguồn cấp. Cấu trúc mã model cho thấy biến tần hỗ trợ các phiên bản 1 pha 230VAC, 3 pha 230VAC và 3 pha 460VAC. Tùy cấp điện áp và model, công suất động cơ áp dụng trải từ khoảng 1/8 HP đến 15 HP. Vì vậy, khi thay thế hoặc cài đặt biến tần, người dùng cần kiểm tra chính xác model, điện áp đầu vào và thông số động cơ trên nameplate trước khi cấp nguồn.

Về phương pháp điều khiển động cơ, Yaskawa V7 hỗ trợ hai chế độ chính:

V/f Control: điều khiển theo đặc tuyến điện áp/tần số, phù hợp với các ứng dụng điều chỉnh tốc độ thông thường.
Open Loop Vector: điều khiển vector vòng hở, sử dụng thêm các thông số của động cơ để cải thiện khả năng đáp ứng và bù trượt khi tải thay đổi.

Hệ thống tham số của V7 được ký hiệu theo dạng n001, n002, n003… đến n179. Các nhóm chức năng bao gồm cài đặt phương pháp điều khiển, thời gian tăng giảm tốc, đường đặc tính V/f, bảo vệ quá tải động cơ, nhiều cấp tốc độ, PID, bù trượt, bù mô-men, tự khởi động lại và các chức năng bảo vệ khác.

Về khả năng nhận lệnh, Yaskawa V7 cho phép lựa chọn nhiều nguồn điều khiển khác nhau. Lệnh RUN/STOP có thể lấy từ bàn phím, terminal điều khiển hoặc truyền thông Modbus; trong khi tín hiệu đặt tần số có thể lấy từ biến trở trên Digital Operator, giá trị số trên bàn phím, tín hiệu 0–10V, 4–20mA, 0–20mA, Pulse Train hoặc Modbus.

Ngoài các đầu vào số S1–S7, V7 còn có đầu vào analog, đầu ra relay, đầu ra transistor, ngõ giám sát analog và giao tiếp RS485/422 Modbus với tốc độ truyền tối đa 19.2 kbps. Nhờ đó, biến tần có thể kết nối với công tắc, chiết áp, PLC hoặc các thiết bị điều khiển khác trong hệ thống tự động hóa.

Có thể thấy Yaskawa V7 là dòng biến tần có cấu hình tương đối linh hoạt, hỗ trợ đầy đủ các phương án điều khiển cơ bản từ chạy trực tiếp bằng bàn phím đến điều khiển bằng tín hiệu ngoài và truyền thông. Để cài đặt biến tần Yaskawa V7 đúng cách, người dùng cần nắm rõ cách sử dụng Digital Operator, sơ đồ đấu dây và một số tham số quan trọng như n001, n002, n003, n004, n019, n020 và n036.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa V7

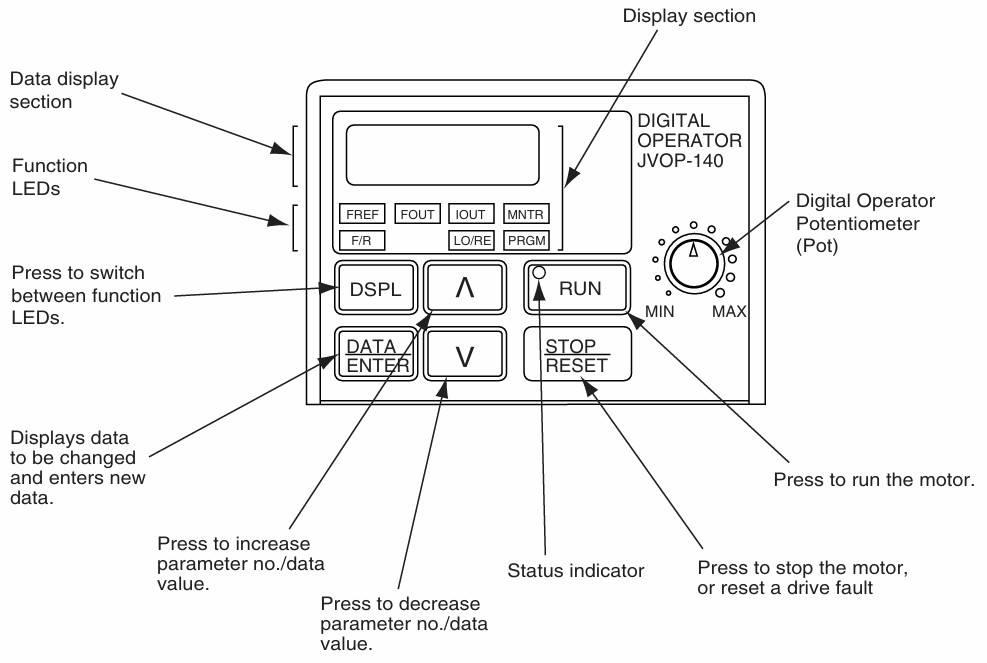

Yaskawa V7 sử dụng Digital Operator JVOP-140, gồm màn hình LED 4 số, các phím chức năng và biến trở điều chỉnh tốc độ ở mặt trước. Manual lưu ý phiên bản V74X có một số khác biệt, trong đó không sử dụng biến trở tháo rời như V7 tiêu chuẩn.

1. Các phím và đèn chức năng quan trọng

Phím DSPL được sử dụng để chuyển tuần tự qua các chế độ:

Ký hiệu	Chức năng
FREF	Hiển thị/cài đặt tần số tham chiếu
FOUT	Giám sát tần số đầu ra
IOUT	Giám sát dòng điện đầu ra
MNTR	Truy cập các giá trị giám sát U-XX
F/R	Chọn chiều quay Forward/Reverse
LO/RE	Chuyển Local/Remote
PRGM	Truy cập và chỉnh tham số

Ngoài ra:

RUN: chạy động cơ.
STOP/RESET: dừng motor hoặc reset lỗi.
▲ / ▼: tăng giảm số tham số hoặc giá trị.
DATA/ENTER: truy cập dữ liệu và lưu giá trị mới.
Digital Operator Pot: biến trở MIN–MAX để đặt tốc độ khi sử dụng nguồn tần số từ biến trở bàn phím.

Các màn hình FOUT và IOUT chỉ dùng để giám sát, trong khi PRGM cho phép truy cập tham số và thay đổi giá trị.

2. Cách thay đổi một tham số

Ví dụ cần chỉnh n020 – Deceleration Time 1:

Cấp nguồn cho biến tần.
Nhấn DSPL đến khi đèn PRGM sáng.
Dùng ▲/▼ tìm n020.
Nhấn DATA/ENTER.
Dùng ▲/▼ thay đổi giá trị.
Nhấn DATA/ENTER để lưu.
Nhấn DSPL để thoát khỏi chế độ lập trình.

Nếu không thể chỉnh được một số tham số, hãy kiểm tra n001 – Parameter Selection/Initialization. Để cho phép đọc và chỉnh toàn bộ tham số từ n001 đến n179, có thể đặt: n001 = 4. Manual quy định n001 còn quyết định phạm vi tham số mà người dùng được phép thay đổi.

3. Phân biệt LOCAL và REMOTE

Đây là điểm rất dễ gây nhầm khi cài đặt biến tần Yaskawa V7. Ở chế độ Local, RUN/STOP và tần số có thể lấy trực tiếp từ Digital Operator.

Ở chế độ Remote:

Nguồn lệnh RUN được xác định bởi n003.
Nguồn đặt tần số được xác định bởi n004.

Có thể chuyển Local/Remote bằng chức năng LO/RE trên bàn phím. Nếu biến tần đã cài đúng n003, n004 nhưng vẫn không chạy từ công tắc hoặc PLC, việc đầu tiên nên kiểm tra chính là biến tần đang ở LO hay RE.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa V7

Đấu dây chính xác là bước bắt buộc trước khi tiến hành cài tham số.

Tải manual biến tần Yaskawa V7: TẠI ĐÂY

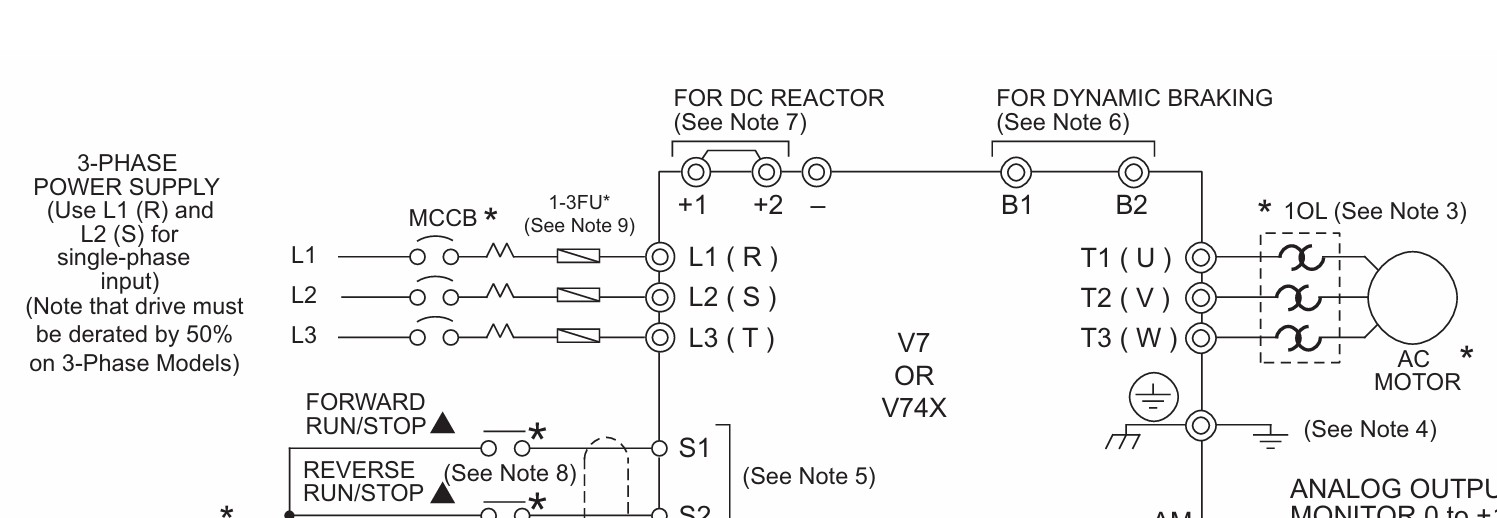

1. Đấu nguồn vào và động cơ

Các terminal động lực thường gặp:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn AC đầu vào
U/T1, V/T2, W/T3	Đầu ra cấp cho motor
+1, +2	Liên quan DC reactor
B1, B2	Kết nối mạch hãm theo model
Ground	Tiếp địa

Với nguồn ba pha, nguồn vào được đấu vào R/L1 – S/L2 – T/L3, còn động cơ đấu vào U/T1 – V/T2 – W/T3. Tuyệt đối không cấp nguồn AC trực tiếp vào U/T1, V/T2 hoặc W/T3. Manual cảnh báo việc đấu nhầm nguồn vào terminal đầu ra có thể gây hư hỏng nghiêm trọng cho biến tần.

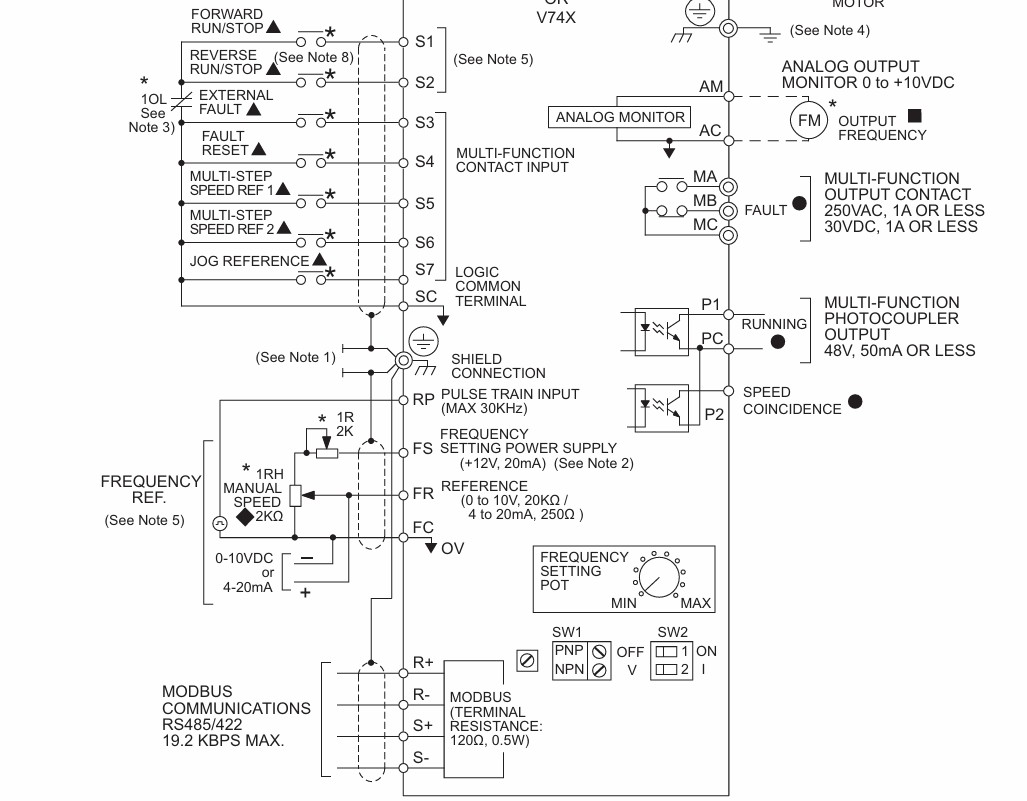

2. Các terminal điều khiển thường dùng

Ở cấu hình 2-wire tiêu chuẩn, các đầu vào số thường được gán:

Terminal	Chức năng mặc định
S1	Forward Run
S2	Reverse Run
S3	External Fault
S4	Fault Reset
S5	Multi-Step Speed Reference A
S6	Multi-Step Speed Reference B
S7	Jog
SC	Common

Chức năng S1 đến S7 có thể thay đổi bằng các tham số n050 đến n056. Manual quy định các giá trị như Forward Run, Reverse Run, External Fault, Fault Reset, Multi-Step Speed A/B/C… có thể được gán lại tùy ứng dụng.

3. Lưu ý an toàn khi đấu dây

Không đấu hoặc tháo dây khi biến tần đang có điện. Sau khi ngắt nguồn, tụ DC Bus bên trong vẫn còn điện áp. Cần ngắt hoàn toàn nguồn trước khi bảo trì và chờ ít nhất 1 phút sau khi các đèn chỉ thị đã tắt trước khi thao tác. Biến tần cũng phải được nối đất bằng terminal tiếp địa quy định.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa V7

1. Kiểm tra thông tin trước khi cài đặt

Trước khi cấp nguồn, cần kiểm tra:

Điện áp nguồn.
Điện áp định mức motor.
Dòng điện định mức motor.
Tần số định mức.
Tốc độ định mức.
Số cực motor.
Khả năng motor quay thử an toàn.

Không nên lấy nguyên bộ thông số của một motor khác để nhập vào biến tần.

2. Khôi phục cài đặt ban đầu

Yaskawa V7 sử dụng n001 để khởi tạo tham số.

Hai giá trị thường gặp:

n001	Chức năng
10	Khởi tạo cấu hình 2-wire
11	Khởi tạo cấu hình 3-wire

Sau khi thực hiện initialization, các tham số sẽ được đưa về giá trị ban đầu tương ứng và n001 tự trở về mức truy cập thông thường.

Lưu ý: reset sẽ làm mất các thông số đã cài trước đó. Với máy đang hoạt động, cần ghi lại cấu hình trước khi thực hiện. Đặc biệt, Yaskawa cảnh báo không được tùy tiện chọn initialization 2-wire khi hệ thống thực tế đang đấu theo 3-wire vì có thể tạo ra trạng thái vận hành không mong muốn.

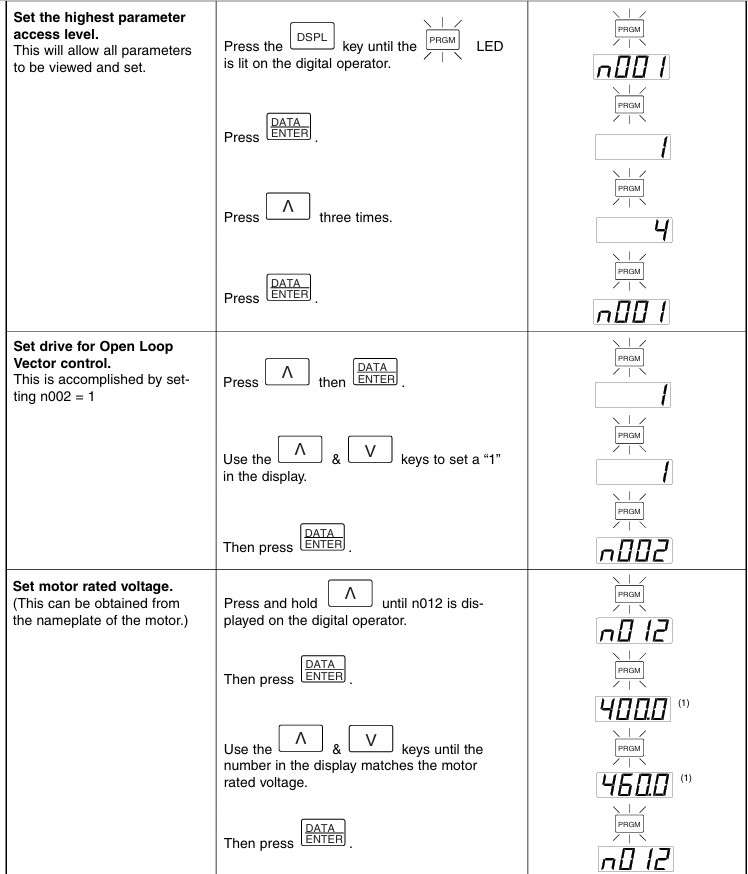

3. Mở quyền chỉnh toàn bộ tham số

Sau khi reset, đặt: n001 = 4 để truy cập toàn bộ tham số từ n001 đến n179.

4. Chọn phương pháp điều khiển motor

Tham số: n002 – Control Method Selection

n002 = 0: V/f Control.
n002 = 1: Open Loop Vector.

Ở chế độ Open Loop Vector, manual yêu cầu khai báo các thông tin động cơ như điện áp định mức, dòng định mức, độ trượt và dòng không tải. Ví dụ, dòng định mức được nhập tại n036, trong khi độ trượt động cơ được sử dụng tại n106.

5. Cài các thông số cơ bản

Một số tham số quan trọng:

Tham số	Nội dung
n011	Tần số cực đại
n012	Điện áp cực đại
n013	Tần số tại điểm điện áp cực đại
n018	Đơn vị thời gian Acc/Dec
n019	Acceleration Time 1
n020	Deceleration Time 1
n024	Frequency Reference 1
n032	Jog Frequency
n033	Giới hạn tần số trên
n034	Giới hạn tần số dưới
n036	Dòng điện định mức motor

Manual đặt n024 = 6 Hz và n032 = 6 Hz ở cấu hình mặc định. n019 và n020 là hai tham số chính dùng để điều chỉnh thời gian tăng và giảm tốc. Không nên đặt thời gian tăng hoặc giảm tốc quá ngắn khi chưa kiểm tra tải. Tăng tốc quá nhanh có thể làm dòng tăng cao, còn giảm tốc quá nhanh có thể khiến điện áp DC Bus tăng do năng lượng tái sinh.

6. Chọn nguồn lệnh RUN

Tham số: n003 – Operation Method Selection

n003	Nguồn RUN/STOP
0	Digital Operator
1	Terminal
2	Modbus
3	Option Card

Đây là tham số cần kiểm tra đầu tiên khi biến tần không nhận lệnh chạy từ công tắc hoặc PLC.

7. Chọn nguồn đặt tần số

Tham số: n004 – Reference Selection

n004	Nguồn tần số
0	Biến trở trên Digital Operator
1	Giá trị số từ Digital Operator
2	Analog 0–10V
3	Analog 4–20mA
4	Analog 0–20mA
5	Pulse Train
6	Modbus

Manual còn hỗ trợ các lựa chọn khác thông qua đầu vào analog đa chức năng và option card.

8. Chạy thử motor

Sau khi hoàn thành cài đặt:

Chuyển sang điều khiển Local.
Đặt tần số thấp, có thể bắt đầu khoảng 6 Hz.
Nhấn RUN.
Kiểm tra chiều quay.
Theo dõi FOUT và IOUT.
Kiểm tra tiếng ồn và rung.
Tăng dần tần số.
Nhấn STOP để dừng.

Manual cũng sử dụng mức 6 Hz trong quy trình chạy thử ban đầu và khuyến nghị kiểm tra chiều quay trước khi đưa motor vào vận hành thực tế.

V. Cài Đặt Yaskawa V7 Theo Từng Cách Điều Khiển

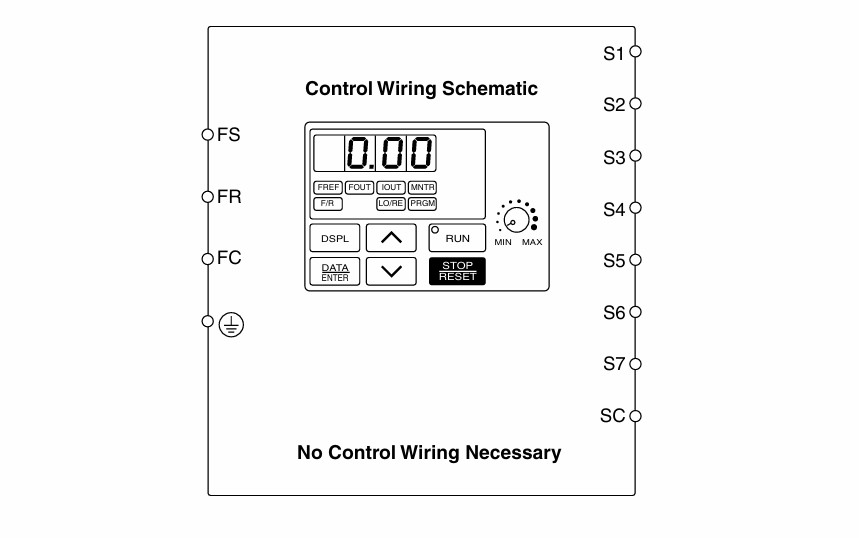

1. Chạy và chỉnh tốc độ hoàn toàn bằng bàn phím

Đây là cách nên thử đầu tiên sau khi đấu xong motor.

Cài:

n001 = 4
n003 = 0: RUN/STOP từ Digital Operator.
n004 = 0: tần số từ biến trở trên bàn phím.
n036: nhập đúng dòng định mức motor.

Sau đó chuyển sang Local, xoay potentiometer đặt tốc độ và nhấn RUN. Manual sử dụng chính cấu hình này để kiểm tra motor, chiều quay và hoạt động của biến tần trong quá trình commissioning. Nếu muốn nhập tần số bằng giá trị số thay vì xoay biến trở, có thể sử dụng n004 = 1 và thiết lập tần số tương ứng.

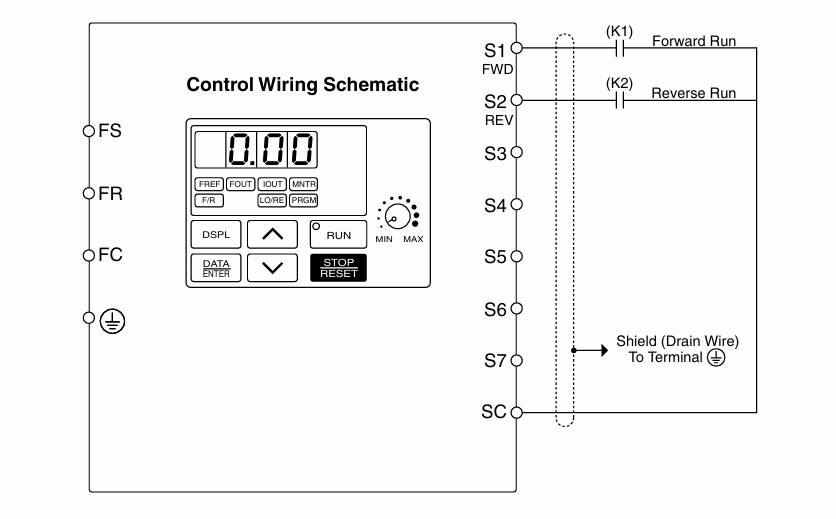

2. Chạy bằng công tắc ngoài, chỉnh tốc độ trên bàn phím

Cấu hình:

n001 = 10: khởi tạo 2-wire nếu cần.
n001 = 4: mở quyền chỉnh tham số.
n003 = 1: RUN từ terminal.
n004 = 0: tốc độ từ potentiometer trên Digital Operator.
n036: dòng định mức motor.

Đấu:

S1 – SC: chạy thuận.
S2 – SC: chạy nghịch.

Khi cả Forward và Reverse cùng được kích hoạt, V7 có thể dừng và hiển thị EF. Phương án này thường phù hợp khi người vận hành muốn bật/tắt motor bằng công tắc ngoài nhưng vẫn chỉnh tốc độ ngay trên mặt biến tần.

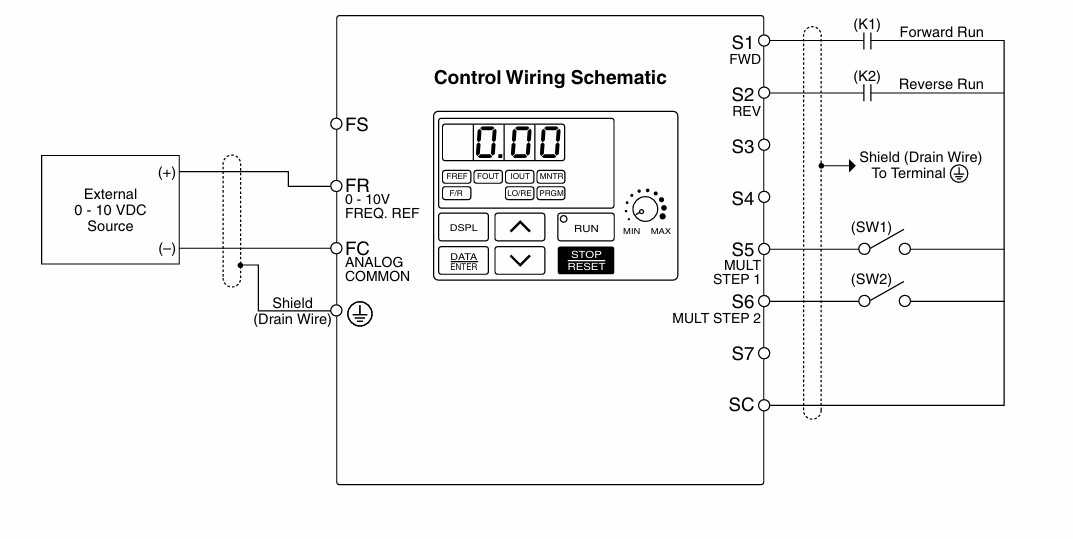

3. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp ngoài 0–10V

Cài:

n003 = 1: RUN từ terminal.
n004 = 2: Frequency Reference 0–10V.

Đấu chiết áp:

Một đầu → FS.
Chân giữa → FR.
Đầu còn lại → FC.

Đồng thời kiểm tra SW2 đang ở vị trí phù hợp với tín hiệu điện áp. Manual sử dụng biến trở khoảng 2–3 kΩ trong ví dụ điều khiển tốc độ bên ngoài.

Nếu xoay chiết áp nhưng tần số không thay đổi, nên kiểm tra theo thứ tự:

Biến tần đang ở Remote.
n004 có bằng 2 không.
Có điện áp thay đổi tại FR–FC hay không.
SW2 có đang chọn đúng chế độ điện áp không.
Gain/Bias analog có bị thay đổi trước đó hay không.

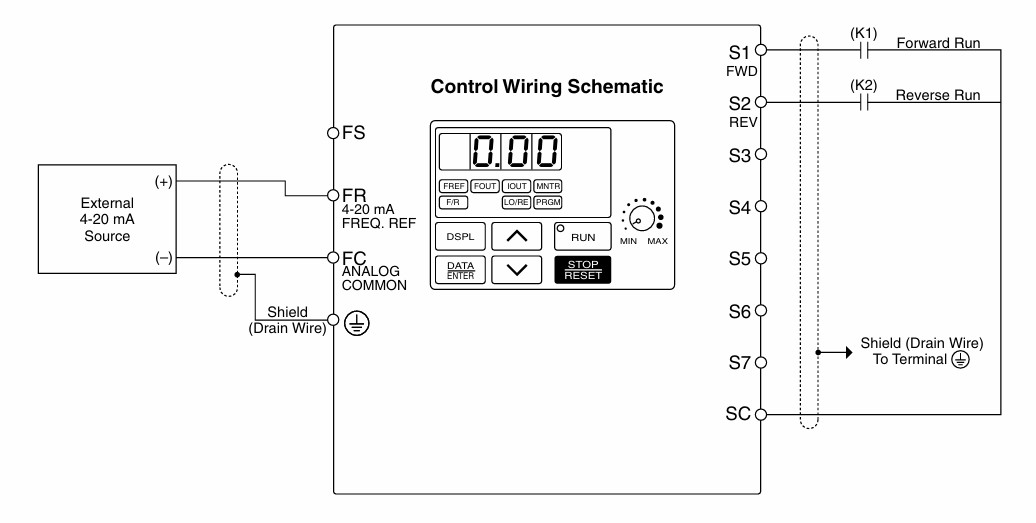

4. Chạy bằng công tắc và đặt tốc độ bằng tín hiệu 4–20mA

Đây là cấu hình phù hợp khi nhận tín hiệu từ PLC, bộ điều khiển quá trình hoặc cảm biến có output dòng.

Cài:

n003 = 1
n004 = 3

Tín hiệu dòng được đưa vào FR – FC và SW2 phải được chuyển sang chế độ nhận dòng.

Ở ví dụ trong manual, khi nhận 4–20mA:

4mA tương ứng 0 Hz.
12mA tương ứng 30 Hz.
20mA tương ứng 60 Hz,

với cấu hình tần số cực đại 60 Hz.

Nếu PLC đã xuất 4–20mA nhưng biến tần không thay đổi tốc độ, ngoài n004 cần kiểm tra cả công tắc SW2 vật lý.

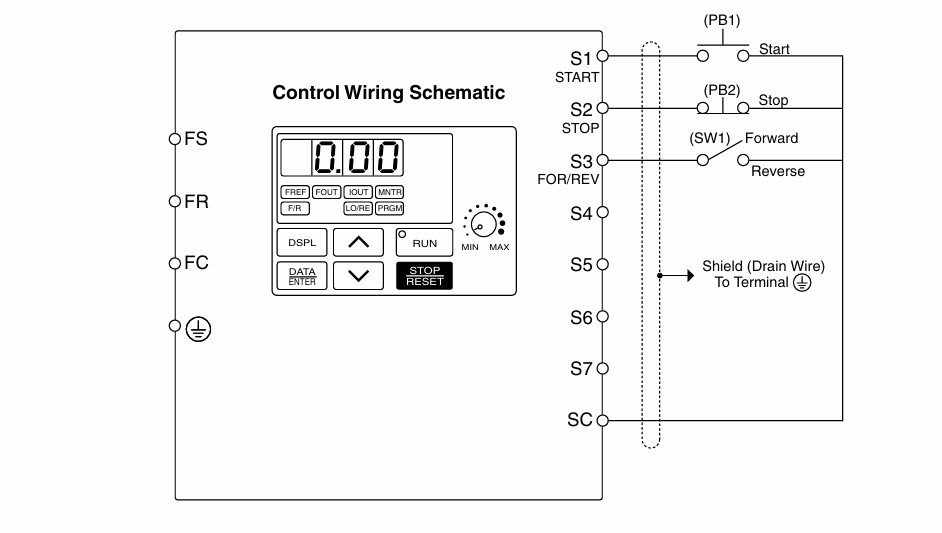

5. Điều khiển bằng nút nhấn 3-wire

Với tủ điện sử dụng:

Nút START thường mở.
Nút STOP thường đóng.
Công tắc Forward/Reverse.

Có thể sử dụng cấu hình 3-wire.

Khởi tạo: n001 = 11

Sau khi initialization:

S1 → START.
S2 → STOP.
S3 → Forward/Reverse.

Ở cấu hình này, START chỉ cần tác động trong thời gian ngắn, không cần duy trì tiếp điểm. Khi STOP mở, biến tần dừng. Đây là kiểu điều khiển phù hợp cho các bảng điều khiển có nút START/STOP truyền thống.

6. Cài nhiều cấp tốc độ

Yaskawa V7 hỗ trợ các tần số đặt trước:

n024: Frequency Reference 1.
n025: Frequency Reference 2.
n026: Frequency Reference 3.
n027: Frequency Reference 4.
…
n031: Frequency Reference 8.

Ngoài ra manual còn có nhóm n120–n127 để mở rộng số mức đặt tốc độ.

Các đầu vào đa chức năng có thể gán:

Giá trị 6: Multi-Step Speed Reference A.
Giá trị 7: Multi-Step Speed Reference B.
Giá trị 8: Multi-Step Speed Reference C.

Theo cấu hình thông dụng, S5 và S6 có thể dùng cho hai bit chọn tốc độ. Nếu cần thêm mức tốc độ, có thể gán lại một đầu vào khác cho tín hiệu C. Cách này phù hợp với máy chỉ cần một số tốc độ cố định như chạy chậm, chạy trung bình, chạy nhanh mà không cần PLC xuất analog.

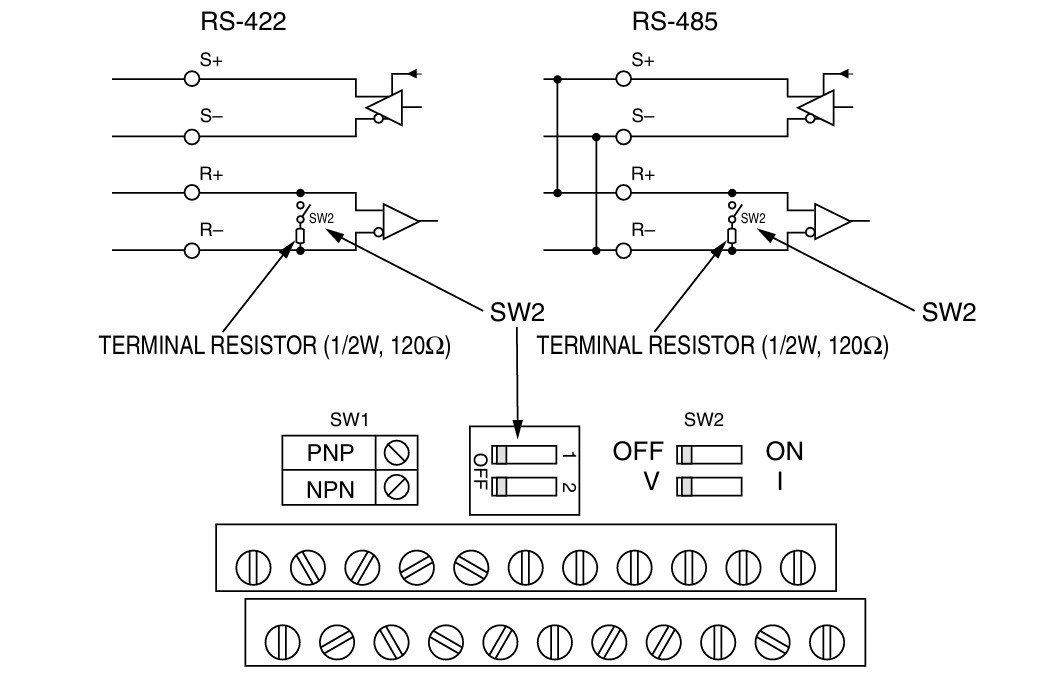

7. Điều khiển Yaskawa V7 bằng Modbus

V7 hỗ trợ Modbus qua RS485/422.

Để nhận cả lệnh RUN và tần số qua truyền thông:

n003 = 2: Run/Stop từ Modbus.
n004 = 6: Frequency Reference từ Modbus.

Manual xác nhận Modbus có thể truyền lệnh RUN/STOP, đặt tần số, reset lỗi, đọc trạng thái và đọc/ghi tham số.

Các tham số truyền thông quan trọng:

Tham số	Chức năng
n152	Đơn vị/độ phân giải tần số Modbus
n153	Slave Address
n154	Baud Rate
n155	Parity
n156	Send Waiting Time
n157	RTS Control

Trong đó:

n154 – Baud Rate

0 → 2400 bps
1 → 4800 bps
2 → 9600 bps
3 → 19200 bps

n155 – Parity

0 → Even
1 → Odd
2 → None

Mỗi biến tần trên cùng đường truyền cần có địa chỉ riêng. Sau khi thay đổi các tham số n153 đến n155, manual yêu cầu tắt rồi cấp lại nguồn biến tần để cấu hình mới có hiệu lực.

VI. Bảng Mã Lỗi Biến Tần Yaskawa V7 Thường Gặp

Trong quá trình cài đặt biến tần Yaskawa V7, nếu motor hoặc hệ thống chưa phù hợp, biến tần có thể xuất hiện Alarm hoặc Fault. Theo manual, Alarm thường là trạng thái cảnh báo, trong khi Major Fault sẽ ngắt đầu ra và motor chạy tự do về dừng.

Mã lỗi	Ý nghĩa	Hướng kiểm tra
OC	Overcurrent – quá dòng	Kiểm tra ngắn mạch đầu ra, motor, tải và Acc/Dec
OV	Overvoltage – quá áp DC Bus	Tăng thời gian giảm tốc, kiểm tra tải tái sinh
UV1	Main Circuit Undervoltage	Kiểm tra điện áp nguồn, mất pha, terminal nguồn
OH	Cooling Fin Overheat	Kiểm tra nhiệt độ, tải, thông gió và quạt
OL1	Motor Overload	Kiểm tra tải, n036 và đường đặc tính V/f
OL2	Drive Overload	Kiểm tra tải và công suất biến tần
EF	External Fault	Kiểm tra tín hiệu lỗi ngoài và các terminal S1–S7
FAN	Cooling Fan Fault	Kiểm tra quạt và dây kết nối quạt
CPF	Lỗi phần điều khiển/operator	Kiểm tra Digital Operator, kết nối và phần điều khiển

Trường hợp biến tần Yaskawa V7 không hoạt động, thường xuyên báo lỗi, mất tham số, không nhận tín hiệu điều khiển hoặc cần tích hợp với PLC, HMI và hệ thống tự động hóa, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra nguyên nhân, hỗ trợ kỹ thuật và tư vấn phương án cài đặt biến tần Yaskawa V7 phù hợp với từng ứng dụng thực tế.
