Hướng Dẫn Cài Đặt Biến Tần Inovance MD520 Chi Tiết Từ A-Z
Biến tần Inovance MD520 có thể nhận lệnh chạy từ bàn phím, terminal điều khiển hoặc truyền thông; đồng thời cho phép đặt tần số bằng bàn phím, tín hiệu analog, nhiều cấp tốc độ, PID và các phương thức khác. Vì vậy, để thiết bị hoạt động đúng yêu cầu, người dùng cần xác định rõ nguồn lệnh chạy, nguồn đặt tần số, chế độ điều khiển động cơ và nhập chính xác dữ liệu trên nhãn motor.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Inovance MD520, từ thao tác bàn phím, sơ đồ đấu dây, nhập thông số động cơ, Auto-Tuning đến cách chạy bằng bàn phím, công tắc ngoài, chiết áp và truyền thông.

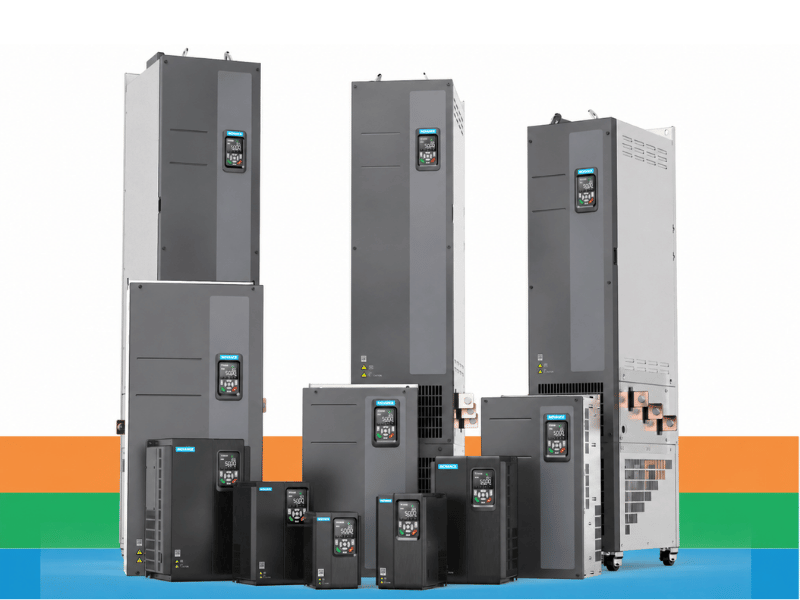

I. Tổng Quan Về Biến Tần Inovance MD520
Inovance MD520 là dòng biến tần đa năng hiệu năng cao sử dụng công nghệ điều khiển vector dòng điện, được thiết kế để điều khiển tốc độ và mô-men của cả động cơ không đồng bộ AC và động cơ đồng bộ nam châm vĩnh cửu PM. Đây là điểm khác biệt đáng chú ý so với nhiều dòng biến tần phổ thông chỉ tập trung vào động cơ không đồng bộ.
MD520 hỗ trợ nhiều chế độ điều khiển gồm V/F, Sensorless Vector Control – SVC và Feedback Vector Control – FVC. Dòng sản phẩm có phiên bản ba pha 380-480 VAC từ 0,4 đến 500 kW, ba pha 200-240 VAC từ 0,4 đến 75 kW và một pha 200-240 VAC từ 0,4 đến 2,2 kW. Tần số đầu ra có thể đạt tới 599 Hz.
Ngoài ra, MD520 hỗ trợ nhiều giao thức truyền thông như Modbus RTU, Modbus TCP, PROFIBUS-DP, CANopen, CANlink, PROFINET, EtherCAT và Ethernet/IP thông qua cấu hình, module hoặc tùy chọn phù hợp. Biến tần còn hỗ trợ đầu vào analog hai cực -10 V đến +10 V, I/O lập trình được, nhiều bộ thông số motor, PID và chức năng điều khiển phanh.
Một số ứng dụng phù hợp với Inovance MD520 gồm máy công cụ, máy kéo dây, máy ly tâm, hệ thống băng tải, máy đóng gói, máy dệt, quạt – bơm, máy nâng hạ và các hệ thống cần kiểm soát mô-men hoặc tốc độ chính xác.

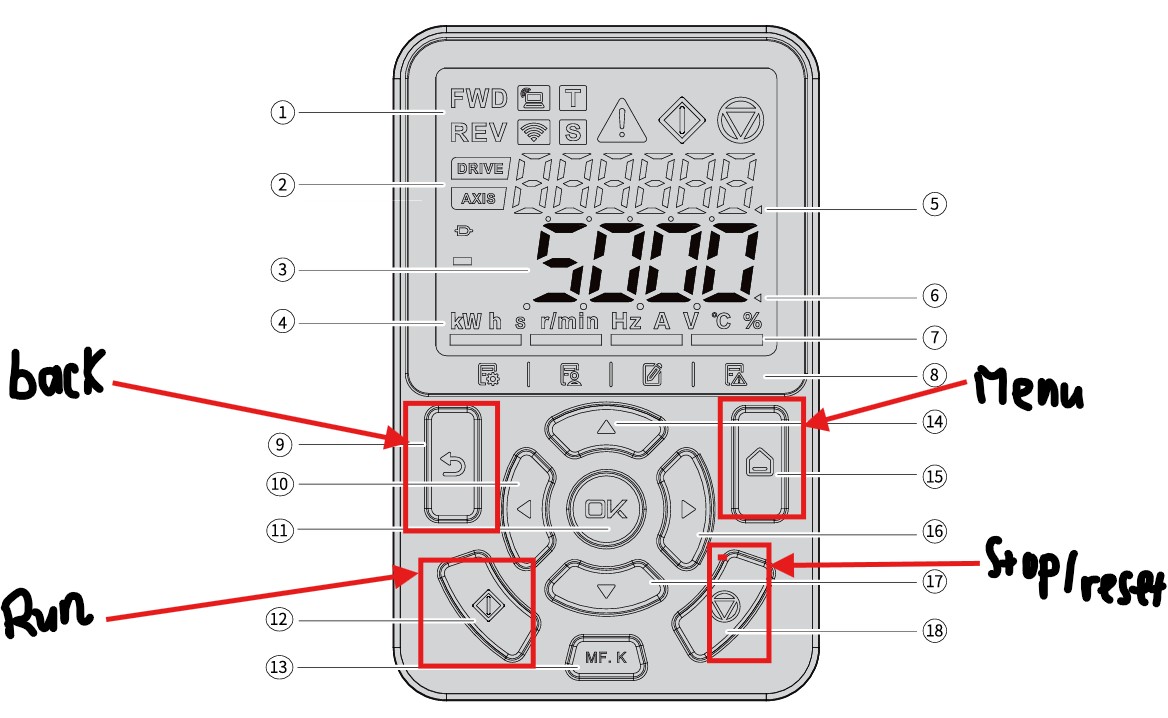

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Inovance MD520
Một điểm dễ nhận thấy khi cài đặt biến tần Inovance MD520 là bàn phím của dòng này được thiết kế trực quan hơn. Inovance trang bị màn hình LED màu có khả năng hiển thị đồng thời trạng thái vận hành và các thông tin làm việc của biến tần.
1. Chức năng các phím trên MD520
| Phím | Chức năng |
| Menu/Programming | Truy cập các menu và nhóm tham số |
| Back | Quay lại hoặc hủy thao tác hiện tại |
| OK | Truy cập hoặc xác nhận giá trị |
| ▲ / ▼ | Tăng hoặc giảm tham số, giá trị |
| ◀ / ▶ | Di chuyển chữ số hoặc chuyển nội dung hiển thị |
| RUN | Khởi động biến tần khi nguồn lệnh là bàn phím |
| STOP/RESET | Dừng biến tần hoặc reset lỗi |
| MF.K | Phím đa chức năng |
Phím MF.K có thể được cấu hình để chuyển nguồn điều khiển, đổi chiều thuận – nghịch hoặc thực hiện chức năng Jog. Đây là một trong những phím khá hữu ích khi chạy thử và commissioning MD520.
2. Cách thay đổi một tham số
Ví dụ cần thay đổi thời gian tăng tốc tại F0-17, người dùng truy cập menu tham số, chọn nhóm F0, tìm F0-17, nhấn OK để mở giá trị, sử dụng các phím điều hướng để chỉnh số rồi nhấn OK xác nhận.
Nếu không chỉnh được tham số, cần kiểm tra xem biến tần có đang chạy hay không. Một số tham số chỉ cho phép thay đổi khi biến tần dừng; ngoài ra cũng cần kiểm tra tình trạng khóa bàn phím, mật khẩu hoặc quyền truy cập tham số.
III. Sơ Đồ Đấu Dây Biến Tần Inovance MD520
Trước khi tiến hành cài đặt biến tần Inovance MD520, cần kiểm tra đúng mã model, cấp điện áp, công suất biến tần và thông số động cơ. MD520 có nhiều cấp điện áp và frame khác nhau nên không nên đấu dây chỉ dựa vào kinh nghiệm với một model khác.

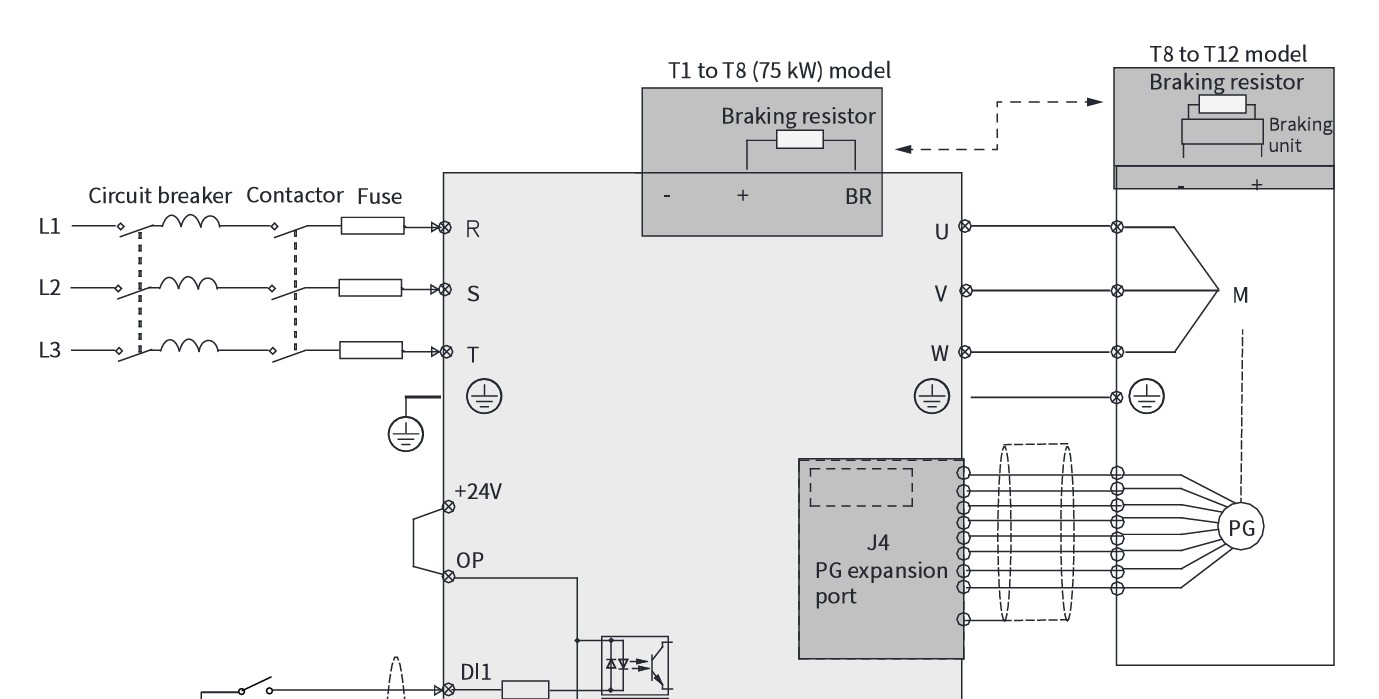

Inovance cung cấp sơ đồ đấu dây tổng quát với nguồn vào, đầu ra motor, điện trở hãm, các ngõ vào DI, AI, ngõ ra analog, relay, STO và khe cắm card mở rộng.
1. Đấu nối mạch động lực
Với phiên bản nguồn ba pha, nguồn điện được đưa vào các terminal đầu vào R, S, T, trong khi động cơ ba pha được kết nối với U, V, W. Biến tần và vỏ động cơ phải được nối đất đúng kỹ thuật. Sơ đồ chính hãng MD520 thể hiện rõ R/S/T ở phía nguồn và U/V/W ở phía động cơ.
Không được đưa trực tiếp nguồn điện lưới vào U, V, W vì đây là ngõ ra của biến tần. Khi sử dụng model một pha 200-240 V, cần đọc đúng sơ đồ đấu nối tương ứng với model trên tem sản phẩm thay vì áp dụng sơ đồ ba pha.

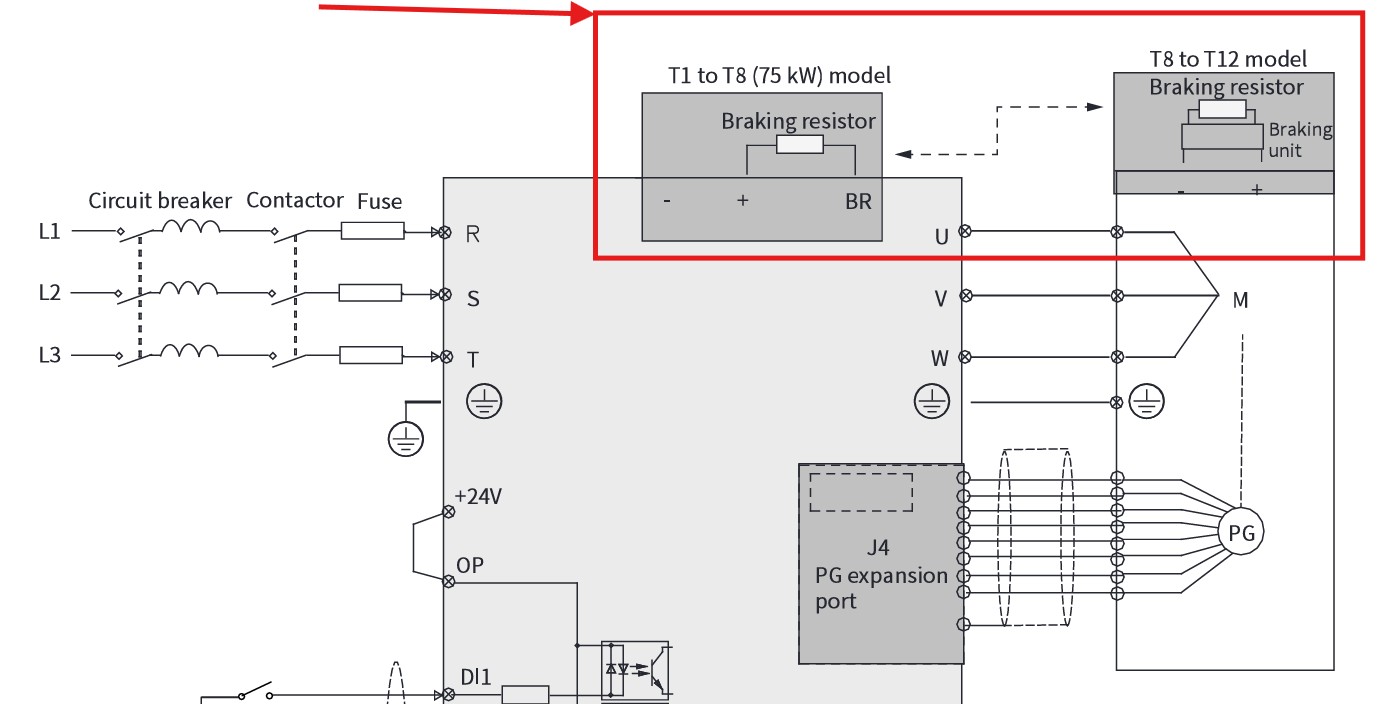

2. Đấu điện trở hãm
MD520 có thể kết nối điện trở hãm phục vụ các ứng dụng giảm tốc nhanh hoặc tải có quán tính lớn. Theo tài liệu sản phẩm, bộ hãm động được tích hợp trên các công suất đến 75 kW ở lớp điện áp 400 V và đến 37 kW ở lớp 200 V; những cấu hình lớn hơn có thể cần bộ braking unit ngoài tùy model.
Việc lựa chọn giá trị điện trở và công suất điện trở phải dựa trên model biến tần, công suất motor và chu kỳ hãm. Không nên tự ý dùng điện trở có giá trị thấp hơn mức tối thiểu do nhà sản xuất quy định.

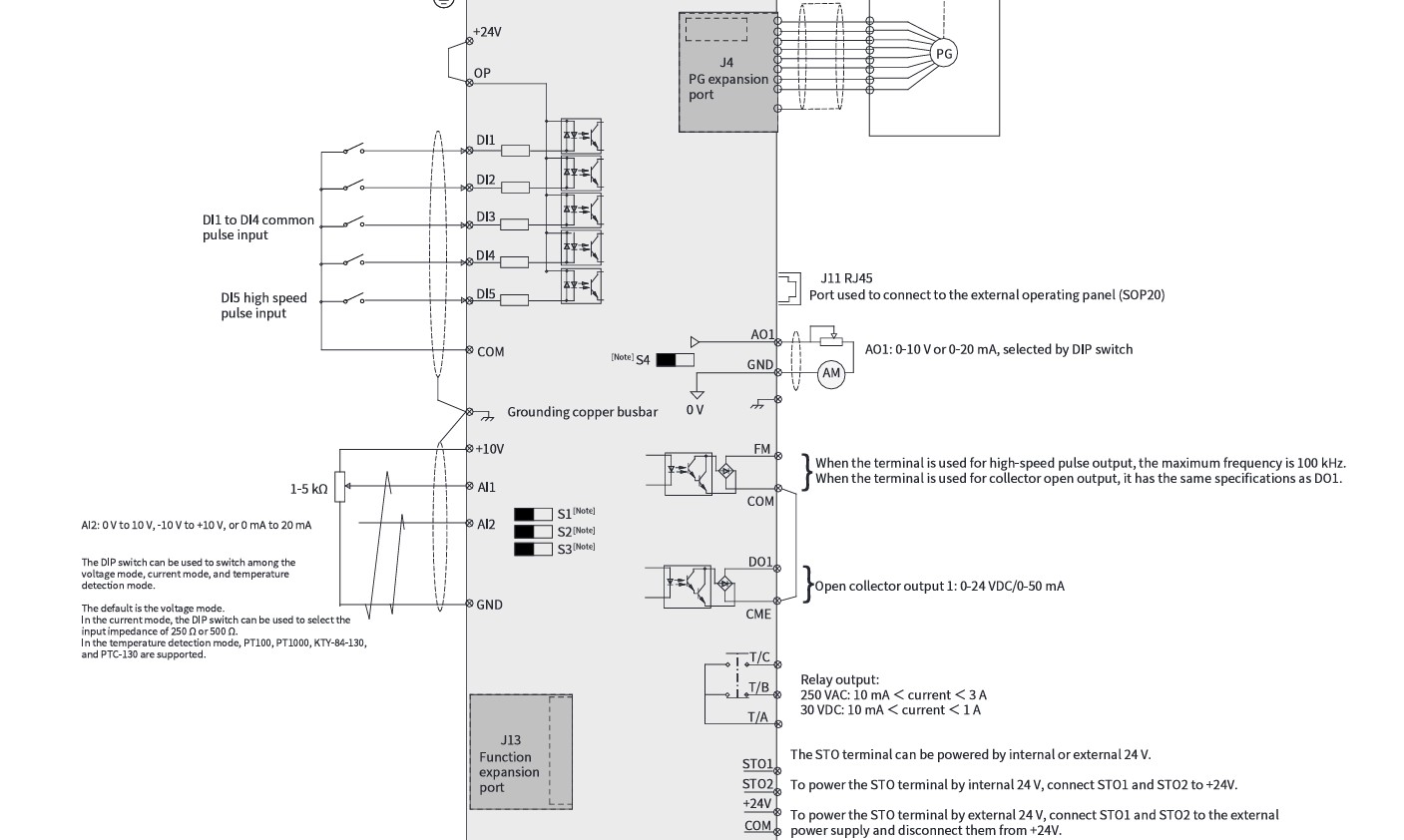

3. Các terminal điều khiển thường dùng
| Terminal | Chức năng |
| DI1-DI5 | Ngõ vào số đa chức năng |
| COM | Chân chung tín hiệu số |
| +10V | Nguồn tham chiếu cho chiết áp |
| AI1 | Ngõ vào analog điện áp |
| AI2 | Ngõ vào analog điện áp/dòng tùy cấu hình |
| GND | Chân chung analog |
| AO1 / AM | Ngõ ra analog |
| DO1 | Ngõ ra transistor |
| T/A, T/B, T/C | Ngõ ra relay |
| STO1, STO2 | Ngõ vào chức năng Safe Torque Off |
Sơ đồ MD520 cho thấy AI1 hỗ trợ dải điện áp và AI2 có thể được cấu hình điện áp hoặc dòng bằng DIP switch. Khi đấu chiết áp ngoài, có thể sử dụng nguồn +10 V, AI1 và GND.
4. Lưu ý khi đấu dây
Dây tín hiệu điều khiển nên được tách khỏi dây nguồn và dây motor để giảm nhiễu. Đối với analog và truyền thông, nên ưu tiên cáp chống nhiễu hoặc cáp xoắn đôi phù hợp. Trước khi cấp nguồn lần đầu, cần kiểm tra lại tiếp địa, thứ tự đầu vào – đầu ra và bảo đảm các terminal chạy ngoài chưa vô tình ở trạng thái ON.
IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Inovance MD520
Đây là phần quan trọng nhất khi cài đặt biến tần Inovance MD520 cho một động cơ mới.
1. Kiểm tra trước khi cấp nguồn

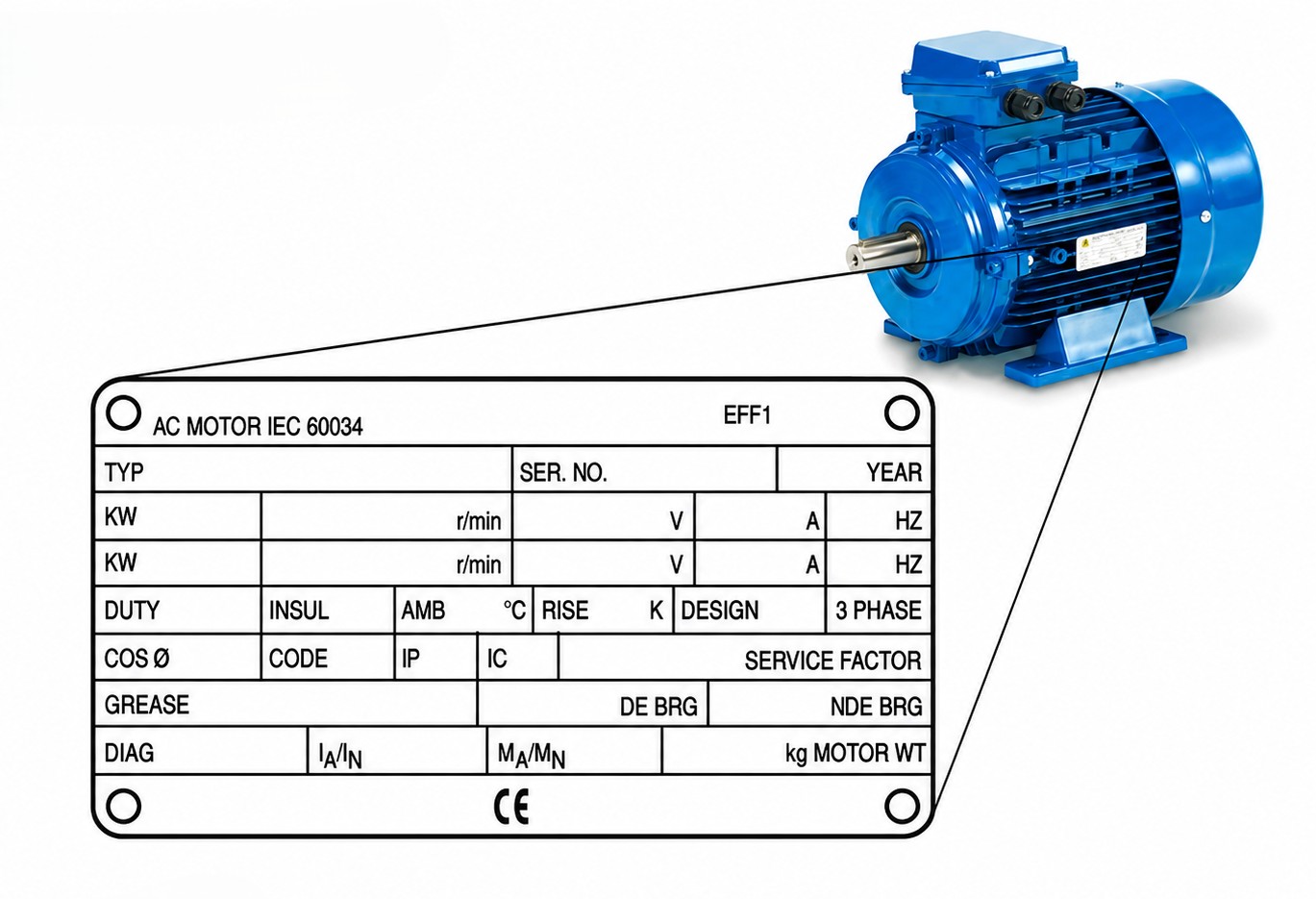

Trước tiên cần đọc thông tin trên nhãn động cơ gồm công suất, điện áp, dòng điện, tần số và tốc độ định mức. Đồng thời kiểm tra nguồn cấp đúng với biến tần, motor đã đấu vào U/V/W, hệ thống đã nối đất và cơ cấu máy có thể chuyển động an toàn.
Không nên chạy Auto-Tuning hoặc nhấn RUN khi chưa xác định tải cơ khí có thể chuyển động tự do hay không.
2. Khôi phục cài đặt gốc biến tần Inovance MD520
Tham số sử dụng để khôi phục cài đặt là:
| FP-01 | Chức năng |
| 0 | Không thực hiện |
| 1 | Khôi phục mặc định, giữ lại thông số motor |
| 2 | Xóa dữ liệu lịch sử |
| 4 | Sao lưu bộ tham số người dùng hiện tại |
| 501 | Khôi phục bộ tham số người dùng đã sao lưu |
| 503 | Khôi phục mặc định bao gồm thông số motor |
Trong quá trình commissioning thông thường, FP-01 = 1 phù hợp khi muốn đưa phần lớn tham số về mặc định nhưng không muốn xóa dữ liệu motor đã nhập. Nếu cần reset toàn bộ cấu hình motor, có thể sử dụng FP-01 = 503 theo hướng dẫn chính hãng.
3. Chọn chế độ điều khiển động cơ
Tham số quan trọng là F0-01:
| F0-01 | Chế độ |
| 0 | SVC – Sensorless Vector Control |
| 1 | FVC – Feedback Vector Control |
| 2 | V/F |
SVC phù hợp khi cần khả năng điều khiển tốc độ và mô-men tốt nhưng không sử dụng encoder. FVC sử dụng phản hồi encoder và yêu cầu PG card phù hợp, thích hợp cho những ứng dụng cần độ chính xác tốc độ hoặc mô-men cao. V/F phù hợp với quạt, bơm và các tải không yêu cầu chất lượng điều khiển quá cao; đây cũng là lựa chọn phù hợp khi một biến tần điều khiển nhiều motor.
4. Nhập thông số động cơ
Để cài đặt biến tần Inovance MD520 đúng, không nên bỏ qua bước nhập dữ liệu motor.
| Tham số | Nội dung |
| F1-00 | Loại động cơ |
| F1-01 | Công suất định mức |
| F1-02 | Điện áp định mức |
| F1-03 | Dòng điện định mức |
| F1-04 | Tần số định mức |
| F1-05 | Tốc độ định mức |
F1-00 cho phép lựa chọn động cơ không đồng bộ thông thường, động cơ không đồng bộ chuyên dùng cho biến tần hoặc động cơ đồng bộ tùy ứng dụng. Các thông số F1-01 đến F1-05 cần nhập theo đúng nameplate motor.
5. Auto-Tuning động cơ
MD520 sử dụng F1-37 để lựa chọn phương pháp Auto-Tuning. Đối với động cơ không đồng bộ, những chế độ thường được quan tâm nhất là F1-37 = 1 để nhận dạng tĩnh một phần thông số; F1-37 = 2 để nhận dạng động đầy đủ khi motor có thể tháo khỏi tải; và F1-37 = 3 để nhận dạng nhiều thông số trong trường hợp motor vẫn kết nối với tải.
Sau khi nhập đầy đủ F1-00 đến F1-05, chọn chế độ tuning phù hợp, xác nhận trên bàn phím và thực hiện RUN theo hướng dẫn. Trong thời gian nhận dạng, không nên thao tác máy hoặc ngắt quá trình giữa chừng.
MD520 còn có các chế độ Auto-Tuning riêng cho động cơ đồng bộ và chế độ FVC, vì vậy với PM motor hoặc hệ thống encoder cần thực hiện theo đúng Commissioning Guide của Inovance.
6. Chọn nguồn lệnh chạy F0-02
| F0-02 | Nguồn lệnh |
| 0 | Bàn phím |
| 1 | Terminal I/O |
| 2 | Truyền thông |
| 3 | Nguồn do người dùng định nghĩa |
F0-02 quyết định biến tần nhận lệnh START, STOP, chạy thuận, chạy nghịch và Jog từ đâu. Khi chạy thử lần đầu nên đặt F0-02 = 0. Sau khi xác nhận động cơ hoạt động đúng mới chuyển sang terminal hoặc truyền thông.
7. Chọn nguồn đặt tần số F0-03
| F0-03 | Nguồn tần số |
| 0 | Giá trị số, không lưu sau mất điện |
| 1 | Giá trị số, lưu sau mất điện |
| 2 | AI1 |
| 3 | AI2 |
| 4 | AI3 |
| 5 | Tín hiệu xung DI5 |
| 6 | Multi-reference |
| 7 | Simple PLC |
| 8 | PID |
| 9 | Truyền thông |
Nếu muốn chỉnh tốc độ trực tiếp bằng phím trên bàn phím, thường chọn F0-03 = 0 hoặc 1. Nếu sử dụng chiết áp ngoài nối vào AI1 thì đặt F0-03 = 2. Đối với PLC điều khiển qua truyền thông, có thể đặt F0-03 = 9.

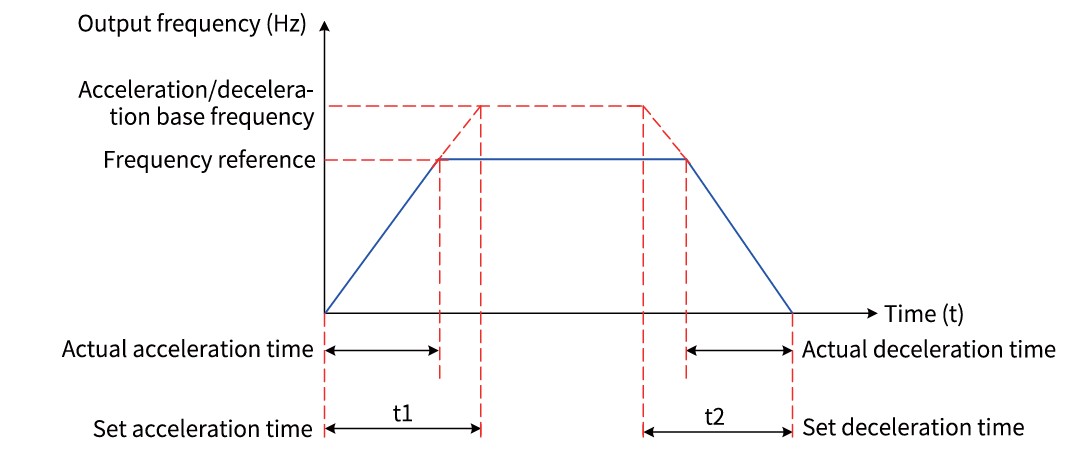

8. Cài tần số và thời gian tăng giảm tốc
Những tham số thường sử dụng gồm:
| Tham số | Chức năng |
| F0-08 | Tần số đặt trước |
| F0-10 | Tần số đầu ra lớn nhất |
| F0-12 | Giới hạn trên tần số |
| F0-14 | Giới hạn dưới tần số |
| F0-17 | Thời gian tăng tốc 1 |
| F0-18 | Thời gian giảm tốc 1 |
Mặc định F0-17 và F0-18 của MD520 là 20 giây trong tài liệu commissioning. Khi chạy máy thực tế cần điều chỉnh theo quán tính và yêu cầu công nghệ. Tăng tốc quá nhanh có thể làm dòng điện tăng mạnh; giảm tốc quá nhanh ở tải quán tính lớn có thể làm điện áp DC bus tăng và dẫn tới lỗi quá áp.
9. Chạy thử động cơ
Sau khi hoàn tất các bước trên, nên để F0-02 = 0 và chạy thử từ bàn phím ở tần số thấp trước. Kiểm tra chiều quay, dòng điện, tiếng ồn, rung động và khả năng tăng giảm tốc. Nếu chiều quay ngược yêu cầu, dừng biến tần hoàn toàn rồi xử lý lại chiều điều khiển hoặc đổi hai pha motor theo đúng quy trình kỹ thuật. Không đấu lại dây U/V/W khi biến tần đang có điện.
V. Cài Đặt Biến Tần Inovance MD520 Theo Từng Cách Điều Khiển
1. Chạy và chỉnh tốc độ bằng bàn phím
Đây là cấu hình đơn giản nhất để kiểm tra sau khi lắp đặt.
| Tham số | Giá trị |
| F0-02 | 0 |
| F0-03 | 0 hoặc 1 |
| F0-08 | Tần số cần chạy |
| F0-17 | Thời gian tăng tốc |
| F0-18 | Thời gian giảm tốc |
Sau khi cài xong, nhấn RUN để chạy, sử dụng phím tăng/giảm để thay đổi tần số và nhấn STOP/RESET để dừng.
2. Chạy bằng công tắc ngoài, chỉnh tốc độ trên bàn phím
Đặt F0-02 = 1 để chuyển nguồn lệnh sang terminal nhưng vẫn để F0-03 = 0 hoặc 1 nếu muốn nhập tần số dạng số.

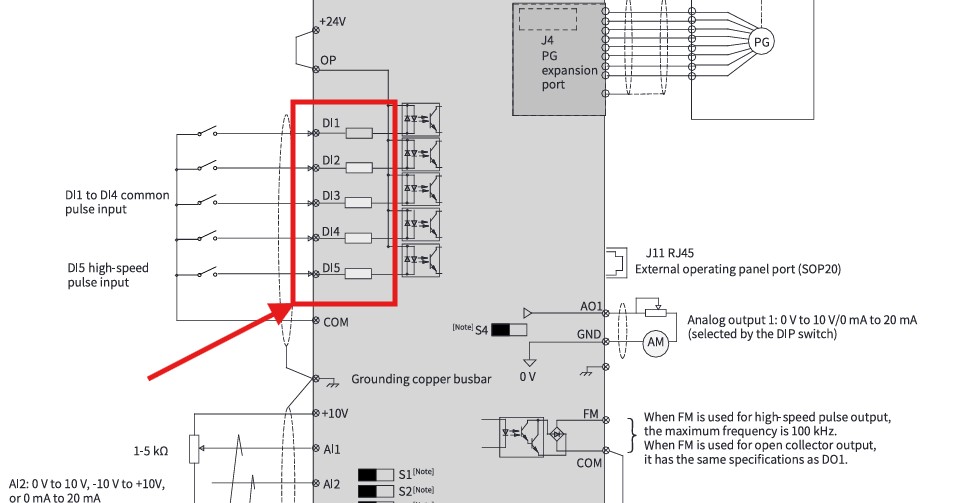

MD520 sử dụng nhóm F4-00 trở đi để gán chức năng cho các DI. F4-00 tương ứng DI1, F4-01 tương ứng DI2. Chức năng 1 là chạy thuận và chức năng 2 là chạy nghịch.
Có thể thiết lập:
| Tham số | Giá trị |
| F0-02 | 1 |
| F0-03 | 0 hoặc 1 |
| F4-00 | 1 – Forward RUN |
| F4-01 | 2 – Reverse RUN |
| F4-11 | 0 – Two-wire mode 1 |
F4-11 cho phép lựa chọn bốn phương thức gồm hai dây mode 1, hai dây mode 2, ba dây mode 1 và ba dây mode 2.

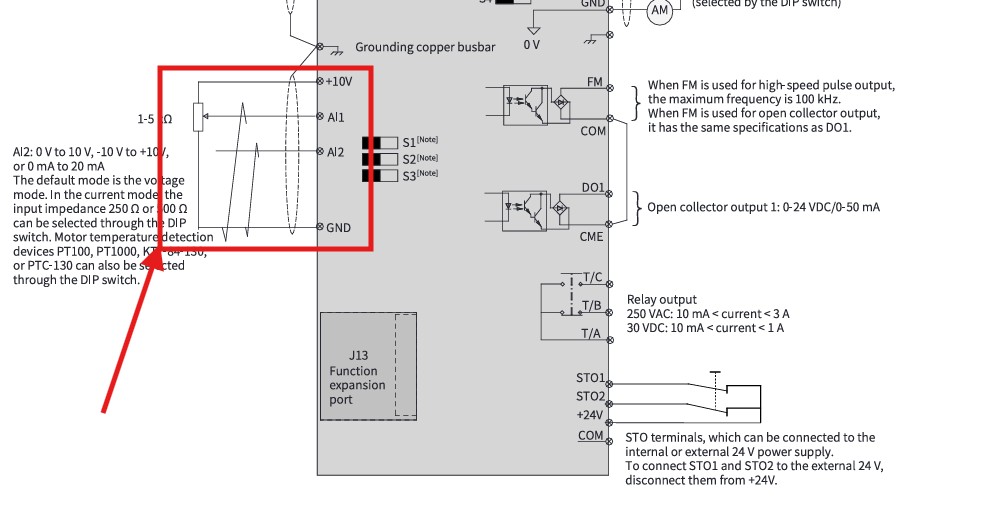

3. Chạy công tắc ngoài và chỉnh tốc độ bằng chiết áp
Đây là cấu hình rất phổ biến trong tủ điện.
Đặt F0-02 = 1 để nhận lệnh chạy từ DI và F0-03 = 2 để lấy tần số từ AI1. Chiết áp thường sử dụng giá trị khoảng 1-5 kΩ theo sơ đồ tổng quát của Inovance, với hai đầu nối +10 V và GND, chân giữa nối AI1.
Nếu sử dụng AI2 và tín hiệu 0-20 mA từ PLC hoặc cảm biến, phải kiểm tra DIP switch và cấu hình analog đúng chế độ dòng. Sơ đồ của MD520 cho thấy AI2 có thể hoạt động ở chế độ điện áp hoặc dòng tùy thiết lập.

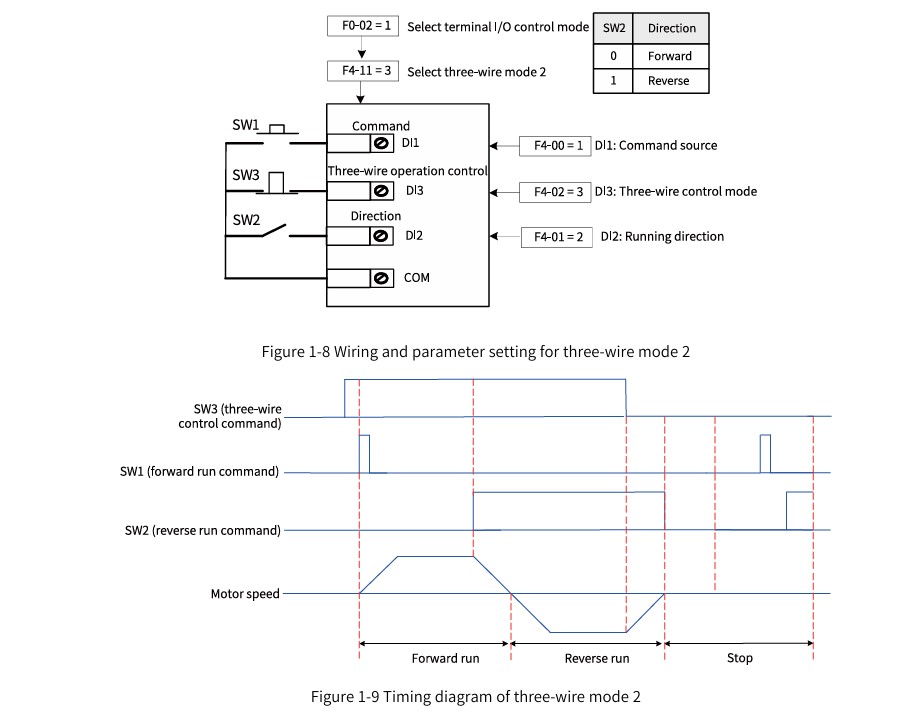

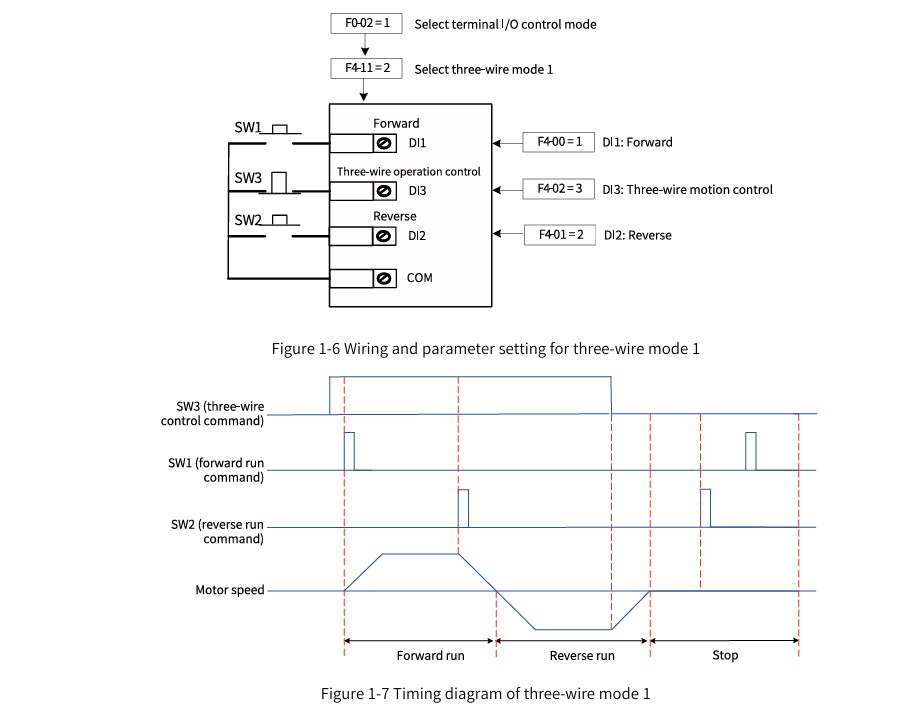

4. Điều khiển bằng chế độ ba dây
Để sử dụng nút START/STOP dạng nút nhấn, cài đặt biến tần Inovance MD520 theo chế độ ba dây.
F4-11 = 2 tương ứng Three-wire mode 1 và F4-11 = 3 tương ứng Three-wire mode 2. Một DI cần được gán chức năng Three-wire control, trong khi các DI còn lại được sử dụng để chạy hoặc lựa chọn chiều theo chế độ đã chọn.
Kiểu điều khiển này phù hợp với các tủ điện có nút START thường mở, STOP thường đóng và nút chọn chiều hoặc nút REV riêng.
5. Cài nhiều cấp tốc độ
MD520 hỗ trợ Multi-reference, phù hợp với máy cần nhiều tốc độ cố định mà không cần analog.
Đặt F0-02 = 1, F0-03 = 6, sau đó gán các DI tương ứng với chức năng Multi-reference. Bốn bit lựa chọn có thể tạo tối đa 16 tổ hợp tần số khác nhau. Tính năng này phù hợp với băng tải, máy khuấy, máy đóng gói hoặc cơ cấu cần chuyển nhanh giữa các tốc độ đặt trước.
6. Điều khiển MD520 bằng truyền thông
MD520 có khả năng mở rộng nhiều chuẩn truyền thông công nghiệp, trong đó có Modbus RTU, Modbus TCP, PROFIBUS-DP, CANopen, PROFINET, EtherCAT và Ethernet/IP.
Khi muốn nguồn lệnh và tần số đến từ hệ thống điều khiển, nguyên tắc cơ bản là đặt F0-02 = 2 cho lệnh chạy qua communication và F0-03 = 9 cho tần số qua communication. Sau đó cần thiết lập địa chỉ trạm, baud rate, format truyền dữ liệu và các thông số khác theo Communication Guide của MD520.
VI. Bảng Mã Lỗi Biến Tần Inovance MD520 Thường Gặp

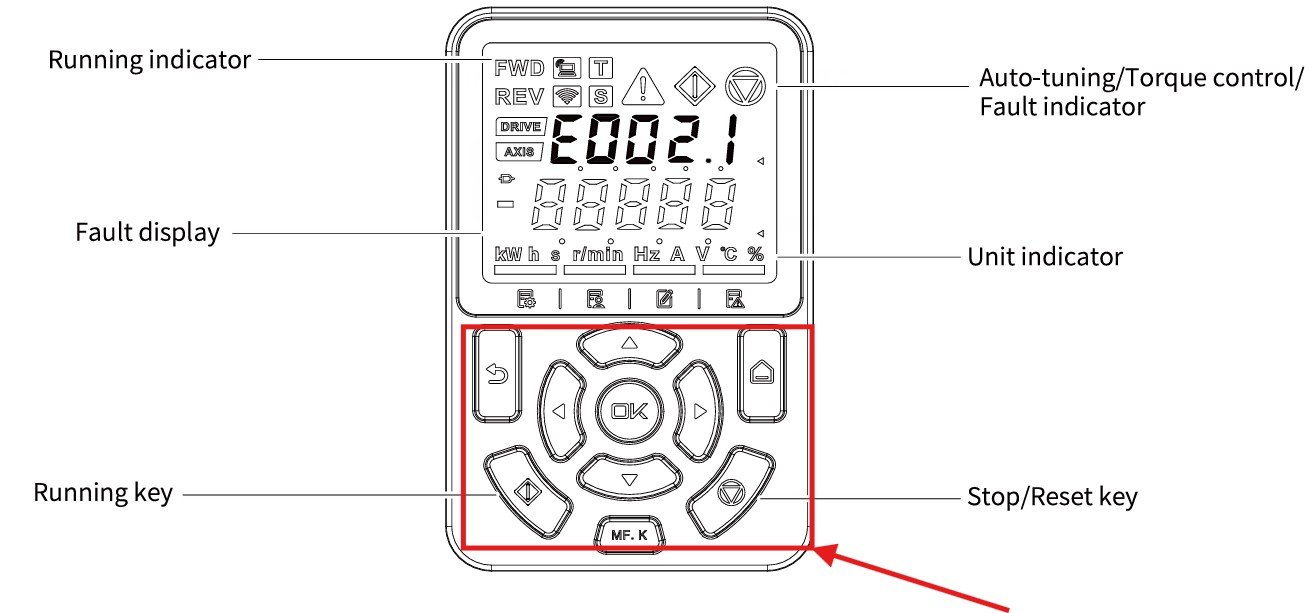

Khác với một số dòng Inovance sử dụng mã Err đơn giản, MD520 có hệ thống mã lỗi chi tiết hơn với mã chính và mã phụ. Vì vậy khi sửa lỗi cần đọc đầy đủ mã hiển thị thay vì chỉ nhìn phần số đầu.
| Mã lỗi thường gặp | Nội dung | Hướng kiểm tra |
| E002.1 / E002.2 | Quá dòng | Kiểm tra tải, motor, dây U/V/W, thời gian tăng tốc và thông số motor |
| E005.1 | Quá áp DC bus | Kiểm tra nguồn, tải tái sinh và quá trình giảm tốc |
| E009.1 | Thấp áp | Kiểm tra điện áp nguồn, CB, contactor và dây nguồn |
| E010.1 | Quá tải biến tần | Kiểm tra tải và lựa chọn công suất biến tần |
| E011.1 | Quá tải motor | Kiểm tra tải, dòng motor và thông số bảo vệ |
| E012.1 | Mất pha đầu vào | Kiểm tra nguồn ba pha và thiết bị đóng cắt |
| E013.1 | Mất pha đầu ra | Kiểm tra dây U/V/W và cuộn dây motor |
| E014.1 | Quá nhiệt IGBT | Kiểm tra nhiệt độ, quạt và thông gió |
| E019.x | Lỗi Auto-Tuning | Kiểm tra F1-00 đến F1-05, motor và quy trình tuning |
| E023.1 | Chạm đất motor | Đo cách điện motor và kiểm tra cáp |
| E047.2 | Lỗi STO | Kiểm tra STO1, STO2 và mạch an toàn |
| E160.1 | Timeout Modbus | Kiểm tra dây RS485 và thông số communication |
Khi MD520 báo lỗi quá dòng, chạm đất, mất pha đầu ra hoặc lỗi IGBT, không nên reset liên tục để cố chạy lại. Cần dừng máy, ngắt nguồn theo đúng quy trình và kiểm tra motor, dây dẫn, cơ cấu tải cũng như tầng công suất trước khi vận hành trở lại.
