Hướng Dẫn Cài Đặt Biến Tần Danfoss VLT6000 Chi Tiết

Việc cài đặt biến tần Danfoss VLT6000 không chỉ đơn giản là đấu nguồn và đặt tần số chạy cho động cơ. Nếu cài sai thông số motor, nguồn lệnh chạy, tín hiệu tham chiếu hoặc thời gian tăng giảm tốc, biến tần có thể không hoạt động đúng, motor chạy sai tốc độ, phát sinh lỗi quá dòng, quá áp hoặc hệ thống PID vận hành không ổn định.

Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss VLT6000 từ cơ bản đến nâng cao, bao gồm đấu dây, sử dụng bàn phím LCP, nhập thông số động cơ, thực hiện AMA, cài tần số, thời gian tăng giảm tốc, điều khiển bằng terminal, tín hiệu analog 0–10 V/4–20 mA và thiết lập PID cho các ứng dụng bơm, quạt HVAC.

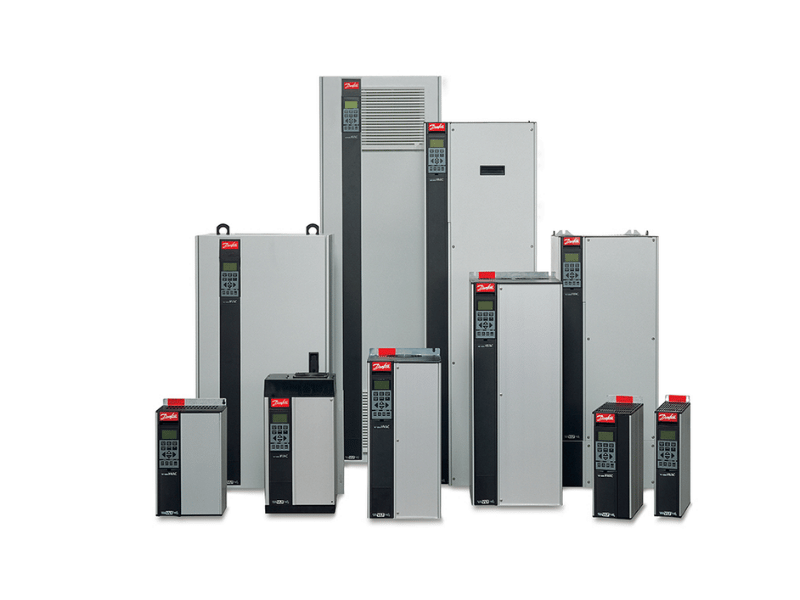

I. Tổng Quan Về Biến Tần Danfoss VLT6000

1. Giới thiệu biến tần Danfoss VLT6000

Danfoss VLT6000, tên đầy đủ là VLT 6000 HVAC, là dòng biến tần được Danfoss phát triển chuyên biệt cho các hệ thống HVAC, đặc biệt là những ứng dụng cần điều khiển tốc độ quạt và bơm. Biến tần cho phép thay đổi điện áp và tần số đầu ra để điều chỉnh tốc độ động cơ xoay chiều 3 pha theo nhu cầu thực tế của hệ thống.

VLT6000 thường được sử dụng trong các hệ thống như quạt thông gió, AHU, bơm cấp nước, bơm tăng áp, hệ thống điều hòa không khí và hệ thống điều khiển áp suất – lưu lượng. Ngoài khả năng điều khiển tốc độ, dòng biến tần này còn tích hợp nhiều chức năng tối ưu riêng cho HVAC, giúp giảm điện năng tiêu thụ và đơn giản hóa hệ thống điều khiển.

2. Dải điện áp và công suất

Danfoss VLT6000 được sản xuất với nhiều cấp điện áp để phù hợp với các hệ thống điện công nghiệp khác nhau, gồm:

• 3 pha 200–240 VAC, 50/60 Hz
• 3 pha 380–460 VAC, 50/60 Hz
• 3 pha 525–600 VAC, 50/60 Hz

Theo tài liệu của Danfoss, dòng VLT 6000 HVAC có dải công suất rộng từ khoảng 1,1 kW đến 500 kW, nhờ đó có thể đáp ứng từ các hệ thống quạt, bơm công suất nhỏ đến những hệ thống HVAC công nghiệp có công suất lớn.

Khi lựa chọn biến tần, ngoài công suất động cơ cần kiểm tra đồng thời điện áp nguồn, dòng điện định mức của motor và dòng đầu ra cho phép của biến tần để chọn model phù hợp với tải thực tế.

3. Một số đặc điểm nổi bật của Danfoss VLT6000

Một số tính năng đáng chú ý của VLT6000 gồm:

• Automatic Energy Optimization – AEO: tự động tối ưu đặc tuyến điện áp/tần số theo tải, giúp động cơ hoạt động hiệu quả và tiết kiệm năng lượng.
• Automatic Motor Adaptation – AMA: tự động đo các thông số điện của động cơ khi motor đứng yên, giúp biến tần thích nghi tốt hơn với động cơ thực tế.
• Tích hợp bộ điều khiển PID: phù hợp với các hệ thống cần duy trì ổn định áp suất, lưu lượng hoặc nhiệt độ theo tín hiệu phản hồi.
• Sleep Mode: cho phép tự động dừng motor khi nhu cầu hệ thống xuống thấp và khởi động lại khi nhu cầu tăng, đặc biệt hữu ích trong các hệ thống bơm.
• Flying Start: hỗ trợ bắt tốc độ đối với motor đang quay, phù hợp với các ứng dụng quạt có quán tính lớn.
• Hỗ trợ tín hiệu analog: có các ngõ vào 0–10 V và 0/4–20 mA để nhận tín hiệu đặt tốc độ hoặc feedback từ cảm biến.
• Hỗ trợ RS485: cho phép biến tần kết nối với PLC, BMS hoặc hệ thống điều khiển trung tâm qua truyền thông nối tiếp.
• Nhiều bộ Setup độc lập: VLT6000 có thể lưu bốn bộ thông số riêng biệt và chuyển đổi giữa các Setup bằng terminal hoặc truyền thông, phù hợp với những hệ thống có nhiều chế độ vận hành khác nhau.

Nhờ những đặc điểm trên, Danfoss VLT6000 là dòng biến tần phù hợp với các ứng dụng quạt – bơm và HVAC cần điều khiển tốc độ, tiết kiệm năng lượng cũng như duy trì ổn định các đại lượng như áp suất, lưu lượng và nhiệt độ.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss VLT6000

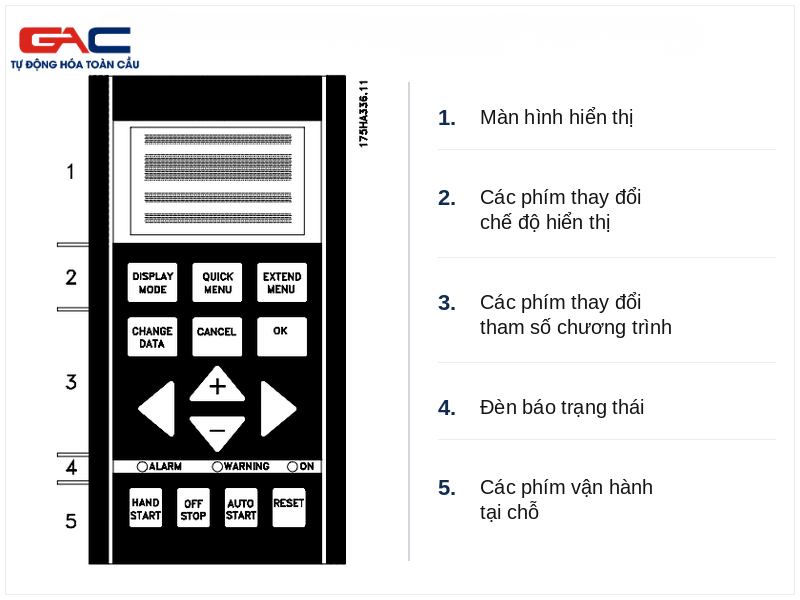

VLT6000 sử dụng bảng điều khiển LCP – Local Control Panel. Đây là giao diện để người vận hành theo dõi trạng thái biến tần, thay đổi tham số và chạy motor tại chỗ.

LCP có màn hình bốn dòng, các đèn chỉ thị nguồn, Warning và Alarm. Panel cũng có thể tháo rời để lắp trên mặt tủ điện.

1. Các phím cài đặt chính

Phím	Chức năng
DISPLAY MODE	Chuyển chế độ hiển thị, quay lại màn hình vận hành
QUICK MENU	Truy cập nhanh các tham số cài đặt cơ bản
EXTEND MENU	Truy cập toàn bộ hệ thống tham số
CHANGE DATA	Thay đổi giá trị tham số
CANCEL	Hủy thay đổi
OK	Xác nhận và lưu giá trị
+ / –	Chọn tham số hoặc tăng giảm giá trị
< / >	Di chuyển vị trí con trỏ khi nhập số
HAND START	Chạy biến tần bằng điều khiển tại LCP
OFF/STOP	Dừng motor
AUTO START	Chuyển sang điều khiển từ terminal hoặc truyền thông
RESET	Reset biến tần sau khi xảy ra alarm

Trong đó, HAND START được sử dụng khi muốn vận hành motor trực tiếp từ bàn phím. Ngược lại, AUTO START cho phép biến tần nhận tín hiệu Start từ terminal điều khiển hoặc hệ thống truyền thông.

2. Cách thay đổi một tham số

Quy trình cài tham số VLT6000 khá đơn giản:

1. Nhấn QUICK MENU hoặc EXTEND MENU.
2. Dùng phím + / – để tìm tham số cần chỉnh.
3. Nhấn CHANGE DATA.
4. Sử dụng + / – để thay đổi giá trị.
5. Với giá trị nhiều chữ số, dùng < / > để di chuyển con trỏ.
6. Nhấn OK để lưu.
7. Nhấn CANCEL nếu không muốn lưu thay đổi.

Manual cũng sử dụng tham số 206 – Ramp Up Time làm ví dụ: chọn tham số, nhấn CHANGE DATA, chỉnh từng chữ số và nhấn OK để xác nhận.

III. Sơ Đồ Đấu Dây Biến Tần Danfoss VLT6000

Đấu dây chính xác là yêu cầu bắt buộc trước khi tiến hành cài đặt biến tần Danfoss VLT6000.

Tải manual biến tần Danfoss VLT6000: TẠI ĐÂY

1. Đấu nguồn và động cơ

Các terminal động lực chính gồm:

Terminal	Chức năng
91 – L1	Nguồn vào pha L1
92 – L2	Nguồn vào pha L2
93 – L3	Nguồn vào pha L3
96 – U	Đầu ra motor U
97 – V	Đầu ra motor V
98 – W	Đầu ra motor W
94/95/99	Tiếp địa

Nguồn AC được đấu vào 91, 92, 93, còn motor được đấu vào 96, 97, 98. Manual yêu cầu kiểm tra điện áp nguồn phù hợp với điện áp được ghi trên nhãn biến tần trước khi cấp điện.

Chiều quay mặc định được xác định khi 96 nối U, 97 nối V và 98 nối W. Nếu motor quay ngược yêu cầu, có thể đảo hai trong ba dây pha đầu ra motor sau khi đã ngắt nguồn hoàn toàn.

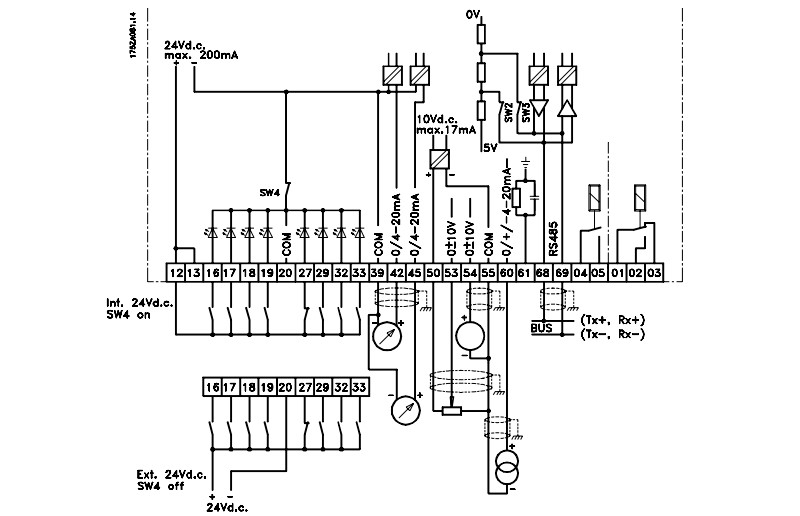

2. Các terminal điều khiển thường dùng

Một số chân quan trọng:

Terminal	Chức năng
12, 13	Nguồn 24 VDC cho digital input
16–19, 27, 29, 32, 33	Digital Input
20	Common Digital Input
50	Nguồn +10 V cho biến trở/thermistor
53, 54	Analog Input 0–10 V
55	Common Analog
60	Analog Input 0/4–20 mA
42, 45	Analog/Digital Output
68, 69	RS485
01, 02, 03	Relay 1
04, 05	Relay 2

Các terminal 16–33 có thể được lập trình bằng nhóm tham số 300–307. Analog voltage 53 và 54 hỗ trợ 0–10 V, trong khi terminal 60 dùng cho tín hiệu dòng.

3. Lưu ý an toàn khi đấu dây

Không được xem phím OFF/STOP như thiết bị cách ly nguồn. Manual Danfoss nêu rõ phím này chỉ dừng motor, không ngắt điện khỏi biến tần. Sau khi ngắt nguồn vẫn có thể tồn tại điện áp nguy hiểm trên DC bus.

Tùy model, Danfoss yêu cầu thời gian chờ sau khi ngắt nguồn từ khoảng 4 phút đến 40 phút trước khi thao tác vào phần điện. Vì vậy khi sửa chữa cần xác định chính xác model, tuân thủ thời gian xả tụ và kiểm tra điện áp thực tế trước khi chạm vào terminal.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss VLT6000

1. Kiểm tra thông tin trước khi cài đặt

Trước khi cấp nguồn nên chuẩn bị:

• Model VLT6000.
• Điện áp nguồn.
• Công suất motor.
• Điện áp định mức motor.
• Tần số định mức.
• Dòng điện định mức.
• Tốc độ định mức rpm.
• Phương pháp điều khiển Open Loop hay Closed Loop.
• Nguồn đặt tốc độ: bàn phím, biến trở, PLC hay cảm biến.
• Tín hiệu feedback nếu sử dụng PID.

Đặc biệt, thông số motor nên lấy trực tiếp từ nameplate thay vì ước lượng.

2. Khởi tạo biến tần về mặc định

Nếu cần đưa biến tần cũ về cấu hình nhà máy, có thể sử dụng:

Parameter 620 – Operating Mode → Initialisation [3]

Quy trình theo manual:

1. Chọn Initialisation.
2. Nhấn OK.
3. Ngắt nguồn.
4. Chờ màn hình tắt.
5. Cấp nguồn trở lại.

Một số thông tin vận hành và fault log sẽ không bị xóa khi thực hiện khởi tạo này. Không nên reset một biến tần đang vận hành ổn định nếu chưa sao lưu các thông số cũ.

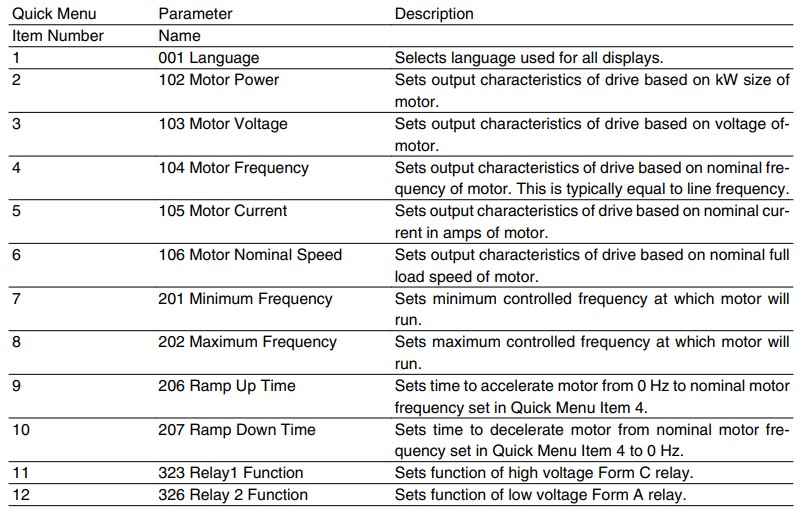

3. Cài đặt nhanh bằng Quick Menu

Danfoss thiết kế Quick Menu gồm 12 tham số quan trọng, trong nhiều ứng dụng cơ bản người dùng chỉ cần thiết lập nhóm này là có thể bắt đầu chạy thử.

STT	Tham số	Nội dung
1	001	Language
2	102	Motor Power
3	103	Motor Voltage
4	104	Motor Frequency
5	105	Motor Current
6	106	Motor Nominal Speed
7	201	Minimum Frequency
8	202	Maximum Frequency
9	206	Ramp Up Time
10	207	Ramp Down Time
11	323	Relay 1 Function
12	326	Relay 2 Function

4. Nhập thông số động cơ

Đây là bước quan trọng nhất trong quá trình cài đặt biến tần Danfoss VLT6000.

Các thông số cần nhập:

• 102 – Motor Power: công suất motor.
• 103 – Motor Voltage: điện áp định mức.
• 104 – Motor Frequency: tần số định mức.
• 105 – Motor Current: dòng điện định mức.
• 106 – Rated Motor Speed: tốc độ định mức rpm.

Các giá trị này phải tương ứng với nameplate của motor. Đặc biệt 105 và 106 được sử dụng trong các tính toán điều khiển và bảo vệ motor.

Một lưu ý quan trọng: nếu thay đổi 102, 103 hoặc 104, biến tần có thể đưa 105 và 106 trở lại giá trị mặc định. Vì vậy sau khi thay đổi công suất, điện áp hoặc tần số motor cần kiểm tra lại dòng điện và tốc độ định mức.

5. Thực hiện Automatic Motor Adaptation – AMA

Tham số:

107 – Automatic Motor Adaptation

Các lựa chọn chính:

• 0 – No AMA: không thực hiện.
• 1 – Run AMA: thực hiện AMA đầy đủ.
• 2 – Run AMA with LC-filter: AMA khi có LC filter.

AMA của VLT6000 đo các tham số điện của động cơ khi motor đứng yên, giúp biến tần tối ưu điều khiển phù hợp với motor thực tế. Danfoss khuyến nghị nhập chính xác các tham số 102–106 trước khi chạy AMA.

Quy trình cơ bản:

1. Nhập 102–106 theo nameplate.
2. Cấp 24 VDC cho terminal 27 theo yêu cầu.
3. Chọn 107 = Run AMA [1].
4. Phát lệnh Start hoặc đưa terminal 18 lên 24 V.
5. Chờ quá trình hoàn thành.
6. Khi màn hình xuất hiện AMA STOP, thực hiện Reset.

AMA không được sử dụng khi nhiều động cơ được đấu song song vào cùng một biến tần.

6. Cài tần số tối thiểu và tối đa

Hai tham số thường xuyên sử dụng:

• 201 – Output Frequency Low Limit: tần số thấp nhất.
• 202 – Output Frequency High Limit: tần số cao nhất.

Ví dụ motor định mức 50 Hz và không yêu cầu chạy quá tốc độ có thể đặt:

• 201 = 0 Hz
• 202 = 50 Hz

Không nên tự ý tăng 202 vượt quá tốc độ cho phép của motor, quạt, bơm hoặc cơ cấu máy.

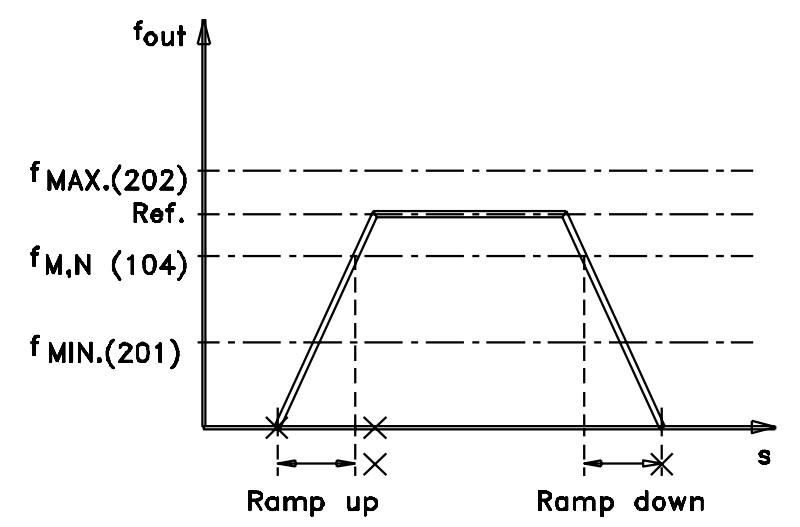

7. Cài thời gian tăng giảm tốc

• 206 – Ramp Up Time: thời gian tăng từ 0 Hz lên tần số định mức motor.
• 207 – Ramp Down Time: thời gian giảm từ tần số định mức về 0 Hz.

Cả hai có dải cài đặt từ 1 đến 3600 giây theo manual.

Nếu thời gian giảm tốc quá ngắn, motor có thể tái sinh năng lượng làm điện áp DC bus tăng cao. VLT6000 có 208 – Automatic Ramp-down, cho phép tự kéo dài thời gian giảm tốc để hạn chế hiện tượng trip do quá áp.

V. Cài Đặt Danfoss VLT6000 Theo Từng Cách Điều Khiển

1. Chạy thử bằng bàn phím LCP

Đây là phương pháp nên dùng trong bước commissioning ban đầu.

Có thể lựa chọn: 203 – Reference Site = Local Reference [2]

Sau đó:

1. Đặt tần số thấp để chạy thử.
2. Nhấn HAND START.
3. Sử dụng phím +/- để điều chỉnh reference.
4. Kiểm tra chiều quay motor.
5. Kiểm tra dòng điện.
6. Nhấn OFF/STOP để dừng.

Khi sử dụng Local Reference, tần số đầu ra được giới hạn bởi tham số 201 và 202. Manual cũng lưu ý rằng khi Local Reference hoạt động, biến tần vận hành theo Open Loop.

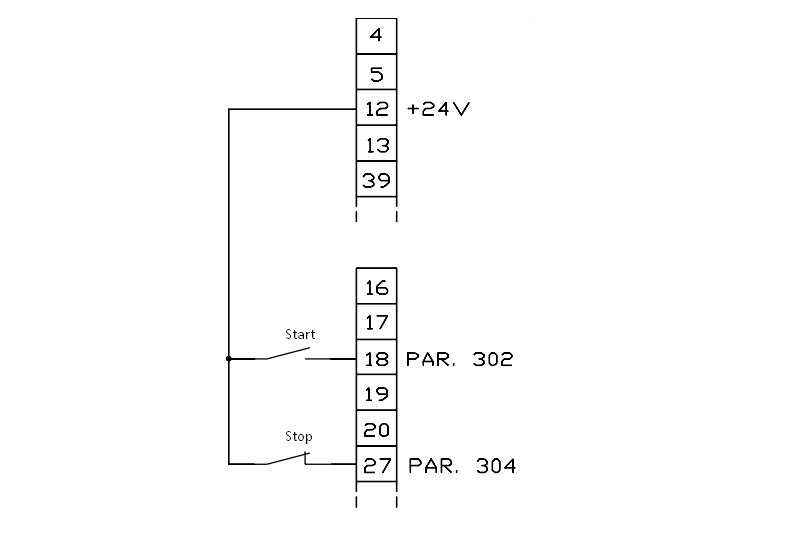

2. Điều khiển Start/Stop bằng terminal

Một cấu hình rất phổ biến: 302 – Terminal 18 Digital Input = Start [1]

Khi terminal 18 nhận mức logic 1, biến tần chạy; khi về logic 0, biến tần dừng. Các digital input VLT6000 sử dụng mức 24 VDC và có thể lấy nguồn nội bộ tại terminal 12/13.

Đây là cấu hình thích hợp khi PLC, relay hoặc công tắc bên ngoài gửi lệnh chạy cho biến tần.

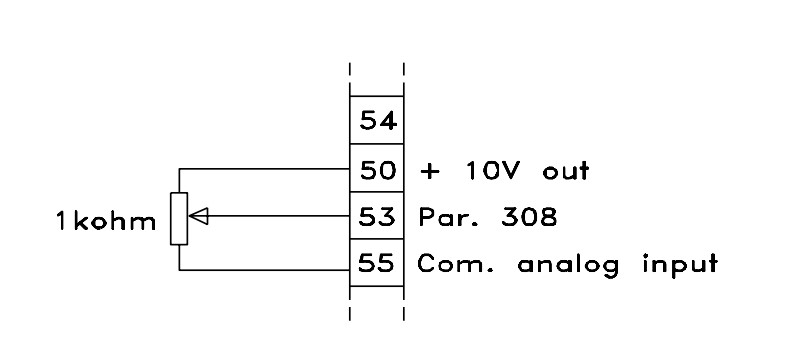

3. Điều khiển tần số bằng biến trở 0–10 V

Có thể đấu:

• Terminal 50: +10 V.
• Terminal 53: tín hiệu biến trở.
• Terminal 55: common.

Cài:

• 308 = Reference [1]
• 309 = 0 V
• 310 = 10 V

Như vậy giá trị 0–10 V tại terminal 53 được sử dụng làm tín hiệu đặt tốc độ. Manual Danfoss sử dụng chính cấu hình này trong ví dụ điều khiển tốc độ quạt HVAC.

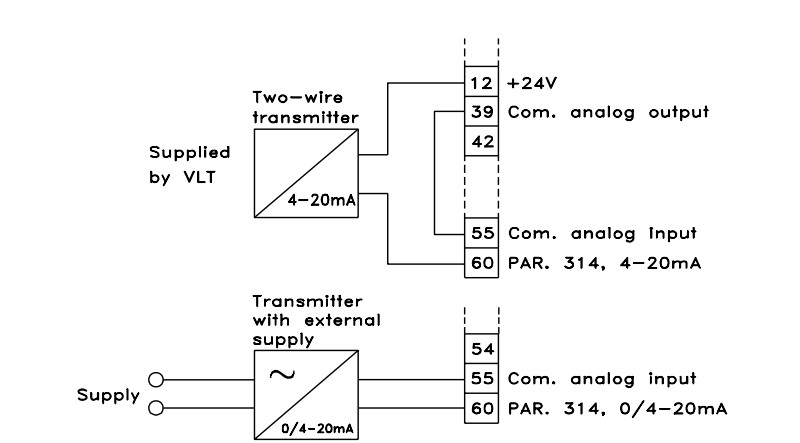

4. Điều khiển bằng tín hiệu 4–20 mA

Terminal 60 có thể nhận tín hiệu dòng và được lập trình làm Reference hoặc Feedback.

Các tham số liên quan:

• 314: chức năng terminal 60.
• 315: giá trị scaling thấp.
• 316: giá trị scaling cao.

VLT6000 cho phép các terminal 53, 54 và 60 được cấu hình làm Reference hoặc Feedback tùy ứng dụng.

5. Cài PID giữ áp suất cho bơm

Đây là một trong những ứng dụng đặc trưng nhất của Danfoss VLT6000.

Đầu tiên chọn: 100 – Configuration = Closed Loop [1]

Khi đó PID tích hợp sẽ điều chỉnh tần số motor dựa trên chênh lệch giữa Setpoint và tín hiệu Feedback.

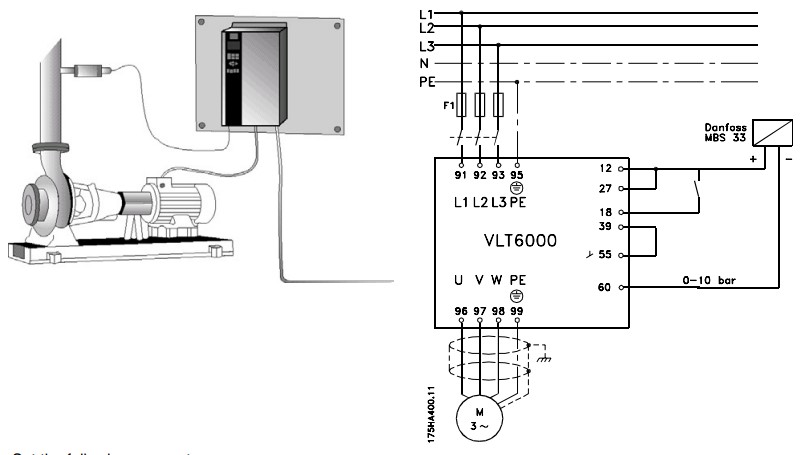

Manual đưa ra ví dụ điều khiển áp suất hệ thống cấp nước bằng cảm biến 4–20 mA với cấu hình:

Tham số	Giá trị ví dụ
100	Closed Loop
302	Terminal 18 = Start
314	Terminal 60 = Feedback
315	4 mA
316	20 mA
403	Sleep timer = 10 s
404	Sleep frequency = 15 Hz
405	Wake-up frequency = 20 Hz
413	Minimum Feedback = 0
414	Maximum Feedback = 10 bar
415	Process Unit = Bar
418	Setpoint 1 = 5 bar
420	PID Normal
423	PID P Gain = 0.5–1.0
424	PID Integration = 3–10
427	PID Low Pass Filter = 0.5–1.5

Đây là ví dụ trong manual, không phải bộ thông số áp dụng cố định cho mọi hệ thống. Khi commissioning thực tế cần thay đổi dải cảm biến, áp suất đặt và PID theo đặc tính đường ống, công suất bơm và yêu cầu công nghệ.

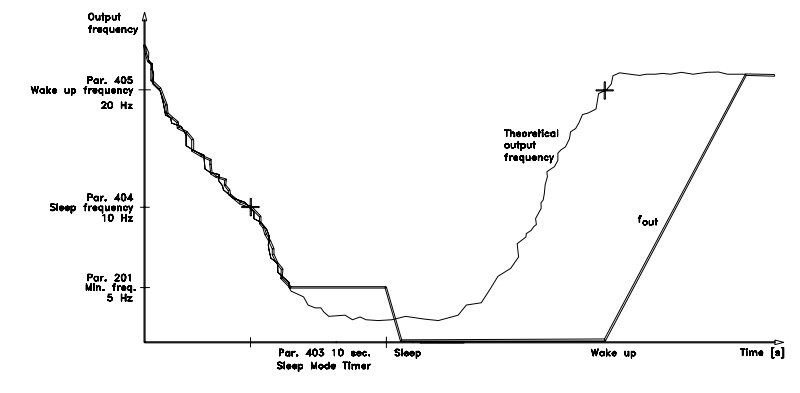

6. Cài Sleep Mode cho bơm

Sleep Mode giúp biến tần tự dừng motor khi nhu cầu sử dụng quá thấp.

Một số tham số chính:

• 403 – Sleep Mode Timer
• 404 – Sleep Frequency
• 405 – Wake-up Frequency
• 406 – Boost Setpoint

Khi tần số hoạt động thấp hơn giá trị 404 đủ lâu theo thời gian 403, biến tần giảm tốc và dừng. Khi nhu cầu tăng và tần số tính toán vượt 405, motor tự khởi động trở lại.

Tính năng này đặc biệt hữu ích đối với bơm tăng áp vì giúp giảm thời gian chạy không cần thiết và hạn chế tiêu thụ điện.

VI. Bảng Lỗi Biến Tần Danfoss VLT6000 Thường Gặp

Mã	Nội dung	Hướng kiểm tra
Warning/Alarm 2	Live Zero Error	Kiểm tra tín hiệu analog 53/54/60 và scaling
Warning/Alarm 4	Mains Imbalance	Kiểm tra nguồn vào, mất pha, lệch pha
Alarm 7	DC Link Overvoltage	Kiểm tra điện áp nguồn, tăng Ramp Down
Alarm 8	DC Link Undervoltage	Kiểm tra nguồn cấp và điện áp đầu vào
Alarm 9	Inverter Overload	Kiểm tra tải và dòng làm việc
Alarm 10	Motor Overload	Kiểm tra tải motor và thông số motor
Alarm 13	Overcurrent	Kiểm tra motor, cáp U/V/W, tải và thời gian tăng tốc
Alarm 14	Earth Fault	Kiểm tra cách điện motor và dây động lực
Alarm 22	AMA Fault	Kiểm tra thông số motor và quá trình AMA
Alarm 29	Heat Sink Overtemperature	Kiểm tra quạt, nhiệt độ tủ điện và tải

Không nên chỉ nhấn RESET nhiều lần khi biến tần liên tục báo lỗi. Cần đọc đúng mã lỗi, kiểm tra nguyên nhân rồi mới đưa hệ thống trở lại vận hành. Đặc biệt với lỗi quá dòng, chạm đất, quá áp DC bus hoặc quá nhiệt, việc reset khi chưa xử lý nguyên nhân có thể dẫn tới hư hỏng nặng hơn.

Nếu biến tần Danfoss VLT6000 không chạy, báo lỗi, mất thông số, cần cài đặt lại hoặc cần thay thế cho hệ thống quạt – bơm đang vận hành, hãy liên hệ Tự động hóa Toàn Cầu để được đội ngũ kỹ thuật kiểm tra, tư vấn thông số và hỗ trợ xử lý nhanh chóng.
