Biến tần Danfoss VLT5000 được sử dụng khá phổ biến trong các hệ thống máy móc công nghiệp, tuy nhiên việc cài đặt sai thông số động cơ, tần số, thời gian tăng giảm tốc hoặc nguồn lệnh điều khiển có thể khiến biến tần không chạy, chạy không ổn định hoặc thường xuyên phát sinh lỗi trong quá trình vận hành.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss VLT5000 từ cách sử dụng bàn phím, đấu dây, nhập thông số động cơ, cài tần số, tăng giảm tốc, thực hiện AMA đến cấu hình điều khiển bằng terminal, tín hiệu analog, PID và truyền thông RS485.

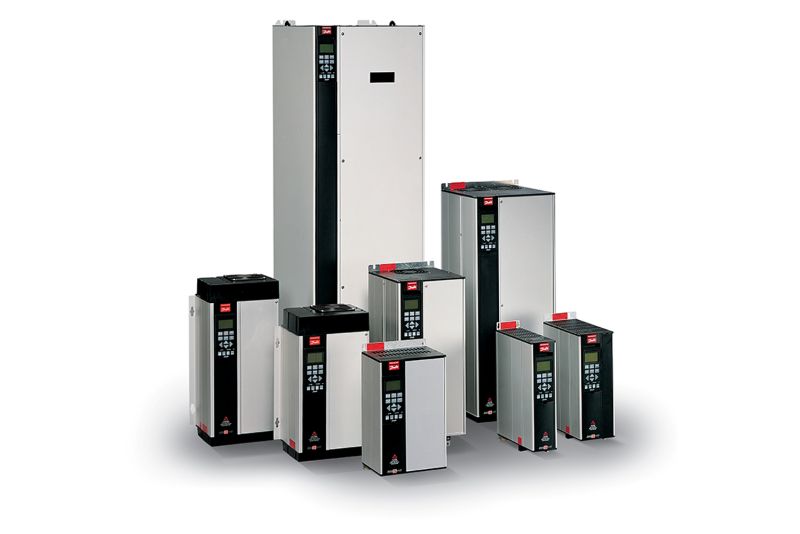

I. Tổng Quan Về Biến Tần Danfoss VLT5000
Danfoss VLT5000 là dòng biến tần công nghiệp của Danfoss, được thiết kế để điều khiển tốc độ, mô-men và quá trình vận hành của động cơ không đồng bộ 3 pha. Dòng biến tần này có thể sử dụng trong nhiều hệ thống như băng tải, máy khuấy, máy đùn, máy cuốn, bơm, quạt, máy công nghiệp và các ứng dụng yêu cầu điều khiển tốc độ hoặc mô-men tương đối chính xác.
VLT5000 được sản xuất với nhiều cấp điện áp khác nhau, bao gồm 3 pha 200–240 V, 380–500 V, 525–600 V và 525–690 V, phù hợp với nhiều hệ thống điện công nghiệp. Biến tần hỗ trợ dải công suất rộng tùy từng phiên bản, từ các động cơ công suất nhỏ đến những hệ thống công suất lớn.
Về phương pháp điều khiển, Danfoss VLT5000 hỗ trợ nhiều cấu hình khác nhau như Speed Control Open Loop, Speed Control Closed Loop, Process Control Closed Loop, Torque Control Open Loop và Torque Control Speed Feedback. Nhờ đó, người dùng có thể lựa chọn chế độ phù hợp tùy theo yêu cầu thực tế, từ điều khiển tốc độ đơn giản đến các hệ thống có encoder, điều khiển PID hoặc điều khiển mô-men.
Ngoài các chức năng điều khiển cơ bản, VLT5000 còn được tích hợp nhiều tính năng hỗ trợ commissioning và vận hành như Automatic Motor Adaptation – AMA, nhiều ngõ vào/ra digital và analog, điều khiển bằng biến trở hoặc tín hiệu 4–20 mA, PID quá trình, điều khiển phanh, nhiều bộ Setup và giao tiếp RS485. Các tính năng này giúp biến tần có khả năng đáp ứng tương đối linh hoạt trong nhiều hệ thống tự động hóa công nghiệp.
Một ưu điểm đáng chú ý của VLT5000 là hệ thống cài đặt được tổ chức thành Quick Menu và Menu Mode. Quick Menu tập trung vào những thông số quan trọng như công suất, điện áp, tần số, dòng điện, tốc độ định mức của động cơ, AMA, giới hạn tần số và thời gian tăng giảm tốc. Trong khi đó, Menu Mode cho phép truy cập sâu hơn vào các nhóm tham số điều khiển, I/O, chức năng đặc biệt và truyền thông.
Nhờ khả năng cấu hình đa dạng và hệ thống tham số tương đối đầy đủ, Danfoss VLT5000 vẫn được sử dụng trong nhiều máy móc và dây chuyền công nghiệp. Tuy nhiên, để biến tần vận hành ổn định, người dùng cần nhập đúng thông số động cơ, lựa chọn đúng chế độ điều khiển và thiết lập nguồn lệnh, tốc độ cũng như các tín hiệu I/O phù hợp với từng ứng dụng.

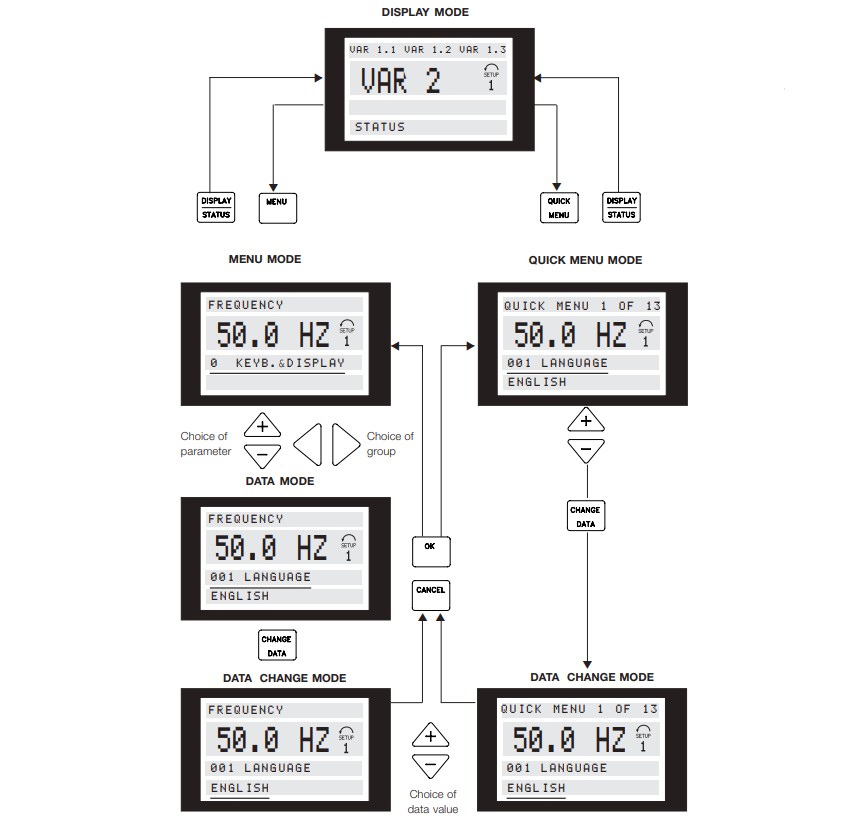

II. Hướng Dẫn Sử Dụng Bàn Phím Danfoss VLT5000

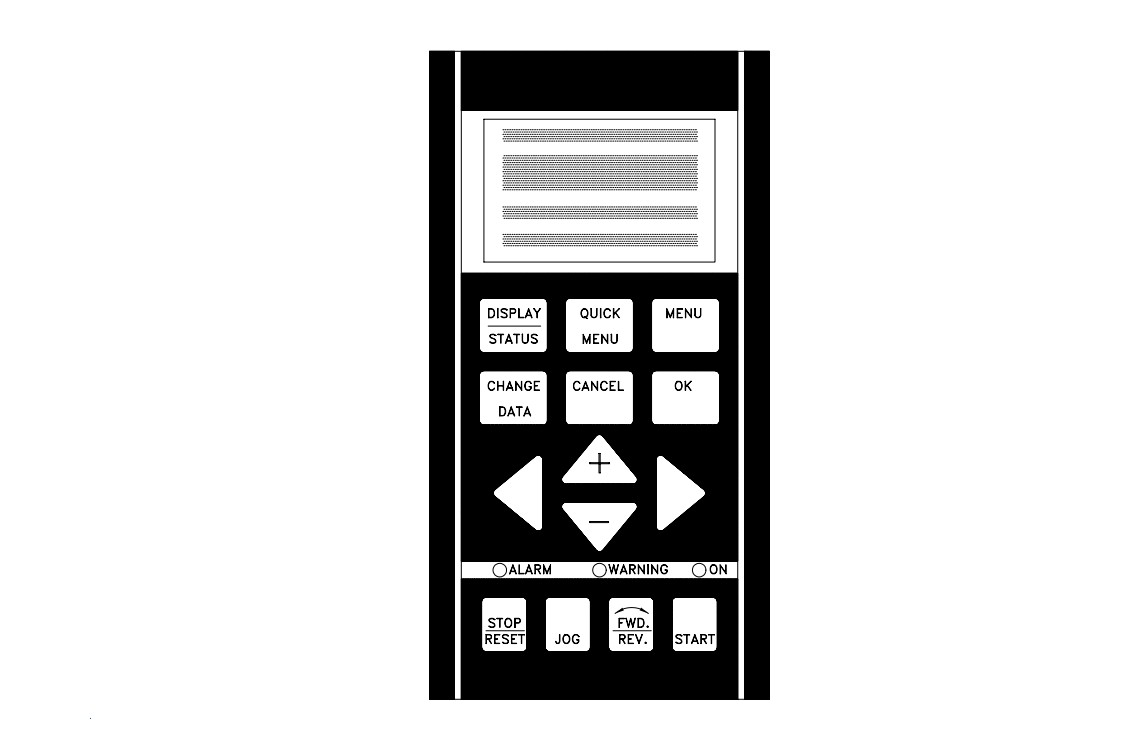

VLT5000 sử dụng bảng điều khiển LCP – Local Control Panel. Đây là giao diện trực tiếp để theo dõi trạng thái, đọc dòng điện, tần số, mô-men, cảnh báo và thay đổi toàn bộ tham số của biến tần. LCP có màn hình chữ và số 4 dòng, cùng ba đèn báo nguồn, Warning và Alarm. Bảng điều khiển cũng có thể tháo rời và lắp cách biến tần tối đa khoảng 3 m khi sử dụng bộ phụ kiện phù hợp.
1. Chức năng các phím chính
| Phím | Chức năng |
| DISPLAY/STATUS | Thay đổi màn hình hiển thị, quay về màn hình trạng thái |
| QUICK MENU | Truy cập nhanh các thông số cài đặt cơ bản |
| MENU | Truy cập toàn bộ hệ thống tham số |
| CHANGE DATA | Cho phép chỉnh giá trị tham số |
| CANCEL | Hủy thay đổi |
| OK | Xác nhận và lưu giá trị |
| + / – | Chọn tham số hoặc tăng giảm giá trị |
| ← / → | Chọn nhóm, di chuyển con trỏ |
| STOP/RESET | Dừng hoặc reset biến tần |
| JOG | Chạy ở tần số Jog đã cài |
| FWD/REV | Đảo chiều khi điều khiển Local |
| START | Khởi động biến tần |
Phím START không thể ghi đè một lệnh Stop đang tồn tại ở terminal điều khiển. Đây là điểm cần đặc biệt chú ý khi kỹ thuật viên thử chạy bằng bàn phím nhưng động cơ không hoạt động.
2. Quick Menu và Menu
Quick Menu tập trung vào 13 thông số thiết yếu giúp đưa động cơ vào chạy nhanh:
| Parameter | Chức năng |
| 001 | Language |
| 102 | Motor power |
| 103 | Motor voltage |
| 104 | Motor frequency |
| 105 | Motor current |
| 106 | Rated motor speed |
| 107 | Automatic Motor Adaptation – AMA |
| 204 | Minimum reference |
| 205 | Maximum reference |
| 207 | Ramp-up time 1 |
| 208 | Ramp-down time 1 |
| 002 | Local/Remote control |
| 003 | Local reference |
Trong khi đó, MENU cho phép truy cập đầy đủ các nhóm tham số từ Operation & Display, Load & Motor, References & Limits, Inputs & Outputs đến Special Functions, Serial Communication và Technical Functions.
3. Cách thay đổi một tham số VLT5000
Quy trình cơ bản:
- Nhấn QUICK MENU hoặc MENU.
- Dùng +/- để tìm parameter cần thay đổi.
- Nhấn CHANGE DATA.
- Sử dụng +/- hoặc phím trái/phải để chỉnh giá trị.
- Nhấn OK để lưu.
- Nhấn DISPLAY/STATUS để trở lại màn hình vận hành.
Đây là thao tác cơ bản cần nắm trước khi thực hiện các bước cài đặt biến tần Danfoss VLT5000 phía dưới.
III. Sơ Đồ Đấu Dây Biến Tần Danfoss VLT5000
Đấu dây chính xác là điều kiện bắt buộc trước khi nhập tham số hoặc chạy AMA.
Tải manual biến tần Danfoss VLT5000: TẢI ĐÂY

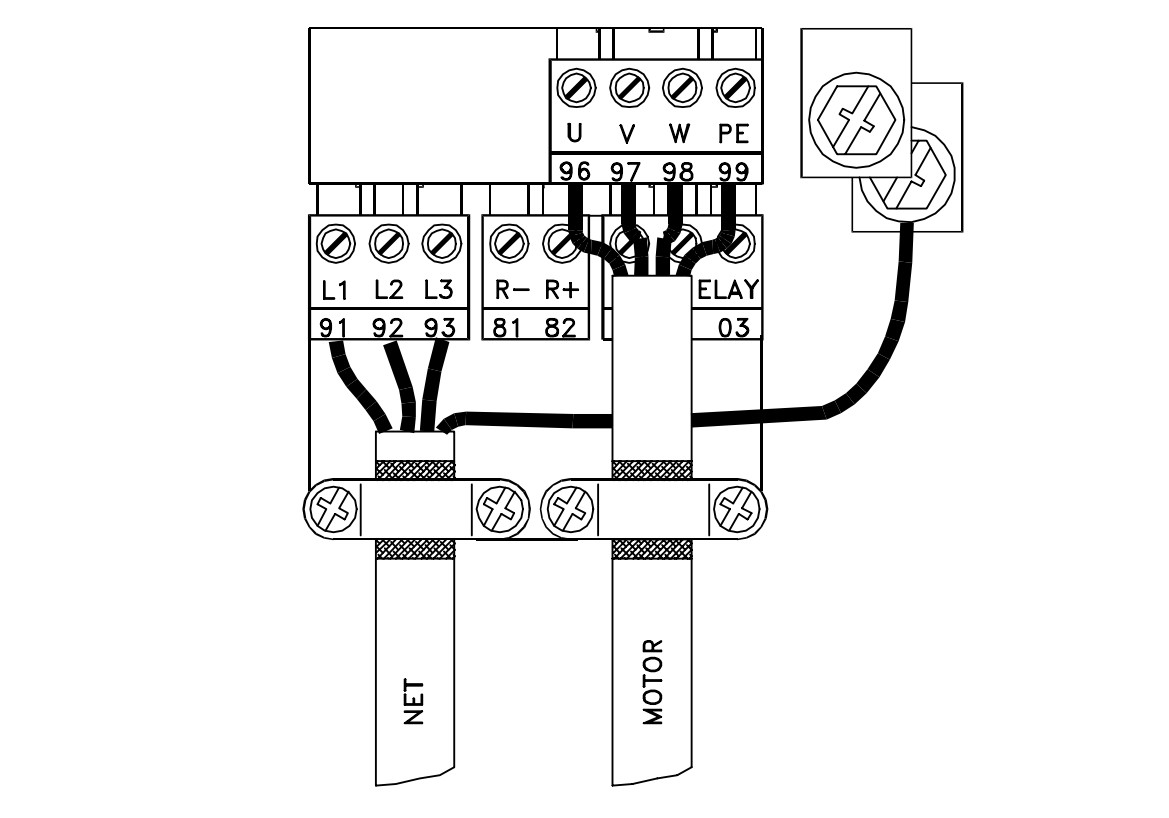

1. Đấu nguồn và động cơ
Theo Quick Setup của Danfoss:
- Nguồn 3 pha được đưa vào L1 – L2 – L3.
- Động cơ đấu vào U – V – W.
- PE được nối tiếp địa.
- Danfoss khuyến nghị sử dụng cáp động cơ có shield và đấu shield đúng kỹ thuật EMC.
Ở phía động cơ, các terminal 96, 97 và 98 lần lượt tương ứng với pha U, V và W. Nếu động cơ quay ngược chiều yêu cầu, có thể đảo hai trong ba pha đầu ra sau khi đã ngắt nguồn an toàn.

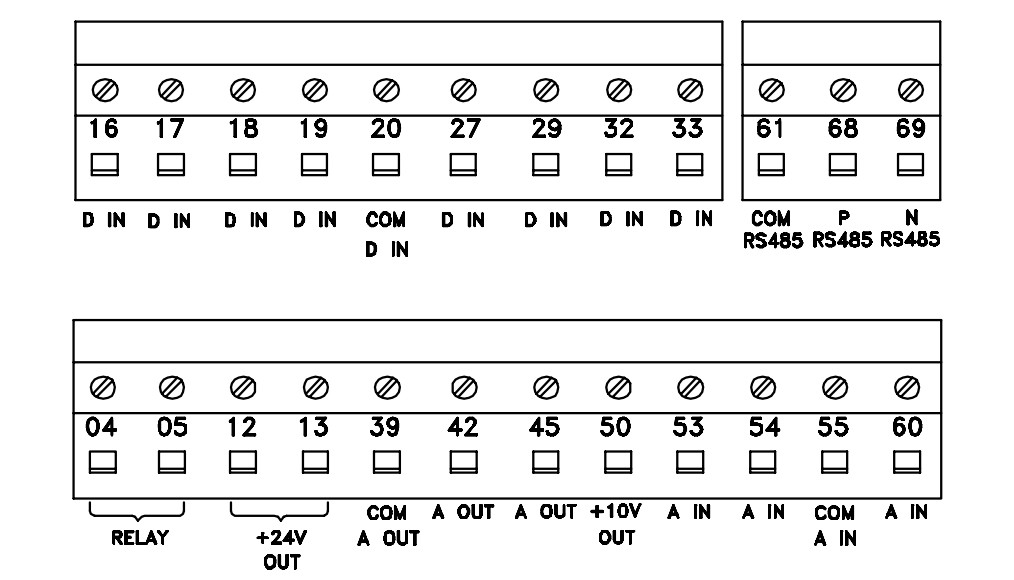

2. Các chân điều khiển quan trọng
| Terminal | Chức năng |
| 12, 13 | Nguồn 24 VDC cho input digital |
| 16–33 | Digital input/encoder input |
| 20 | Common digital |
| 42, 45 | Analog/digital output |
| 50 | Nguồn 10 VDC |
| 53, 54 | Analog voltage input 0 đến ±10 V |
| 55 | Common analog |
| 60 | Analog current input 0/4–20 mA |
| 68, 69 | RS-485 serial communication |
Trong Quick Setup, Danfoss hướng dẫn nối jumper terminal 12 với terminal 27, đồng thời dùng terminal 12 và 18 cho tín hiệu Start/Stop. Nếu chân 27 đang được cấu hình là Coasting Stop Inverted mà không có mức logic phù hợp, biến tần có thể không chạy dù đã nhận lệnh Start.
3. Lưu ý an toàn trước khi đấu dây
Điện áp DC bên trong biến tần vẫn có thể nguy hiểm ngay cả khi nguồn AC đã được cắt. Tùy model VLT5000, manual quy định thời gian chờ sau khi ngắt điện từ khoảng 4 phút đến 40 phút trước khi thao tác bên trong thiết bị. Phím STOP/RESET cũng không phải thiết bị cách ly nguồn điện.
Do đó, khi sửa dây U/V/W, đấu điện trở hãm hoặc tháo biến tần cần ngắt hoàn toàn nguồn điện và kiểm tra điện áp trước khi làm việc.
IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss VLT5000
Đây là phần quan trọng nhất đối với kỹ thuật viên cần đưa một VLT5000 mới hoặc vừa thay thế vào vận hành.
Bước 1: Kiểm tra thông số trên nhãn động cơ
Chuẩn bị các thông số:
- Công suất kW.
- Điện áp định mức.
- Tần số định mức.
- Dòng điện định mức.
- Tốc độ định mức rpm.
Sau đó nhập:
| Parameter | Cài đặt |
| 102 | Công suất động cơ |
| 103 | Điện áp động cơ |
| 104 | Tần số động cơ |
| 105 | Dòng định mức động cơ |
| 106 | Tốc độ định mức rpm |
Danfoss yêu cầu dữ liệu nameplate 102–106 phải được nhập đúng trước khi thực hiện AMA hoặc cấu hình ứng dụng.
Bước 2: Chọn Local để chạy thử
Cài: Parameter 002 = Local. Sau đó sử dụng parameter 003 – Local Reference để đặt tốc độ mong muốn. Ở chế độ này, kỹ thuật viên có thể sử dụng bàn phím LCP để Start/Stop và kiểm tra chiều quay trước khi đấu hệ thống điều khiển bên ngoài.
Bước 3: Cài tần số nhỏ nhất và lớn nhất
Hai parameter quan trọng:
- 204 – Minimum Reference
- 205 – Maximum Reference
Với Speed Control Open Loop, đơn vị tham chiếu tương ứng là Hz. Parameter 205 mặc định trong manual là 50 Hz.
Ví dụ ứng dụng thông thường chạy từ 0–50 Hz:
- Parameter 204 = 0 Hz
- Parameter 205 = 50 Hz
Không nên tăng tần số tối đa vượt thông số cho phép của động cơ và máy cơ khí chỉ với mục đích tăng năng suất.

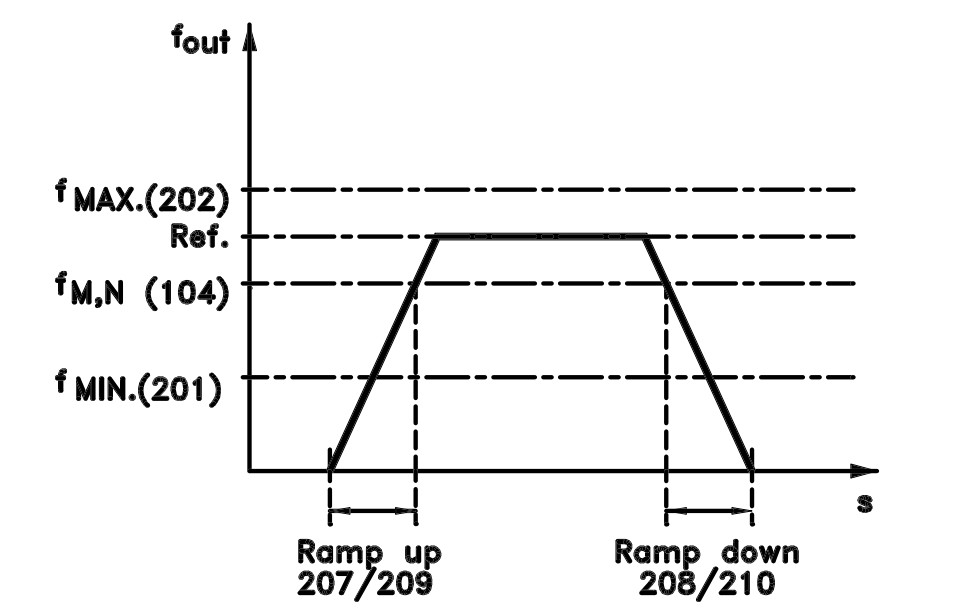

Bước 4: Cài thời gian tăng và giảm tốc
- 207 – Ramp-up time 1: thời gian tăng tốc.
- 208 – Ramp-down time 1: thời gian giảm tốc.
Ví dụ có thể bắt đầu với:
- 207 = 5 giây
- 208 = 5 giây
Sau đó tinh chỉnh theo tải thực tế. Nếu thời gian tăng tốc quá ngắn, dòng điện và mô-men yêu cầu có thể tăng mạnh, dẫn đến Torque Limit hoặc Overcurrent. Ngược lại, giảm tốc quá nhanh với tải quán tính lớn có thể làm tăng điện áp DC bus và dẫn đến Overvoltage.
VLT5000 còn có parameter 206 để lựa chọn dạng đường ramp, gồm Linear và một số dạng Sinusoidal khác nhau.
Bước 5: Thực hiện Automatic Motor Adaptation – AMA
AMA là chức năng rất hữu ích khi cài đặt biến tần Danfoss VLT5000.
Parameter: 107 – Automatic Motor Adaptation
Có ba lựa chọn chính:
- 0: AMA Off.
- 1: AMA xác định Rs và Xs.
- 2: Reduced AMA, xác định Rs.
AMA của VLT5000 thực hiện phép đo khi động cơ đứng yên, không tạo mô-men. Danfoss khuyến nghị chạy AMA khi động cơ còn nguội để kết quả chính xác hơn.
Quy trình:
- Nhấn STOP/RESET.
- Nhập đúng parameter 102–106.
- Chọn kiểu AMA tại parameter 107.
- Nối terminal 12 với terminal 27.
- Nhấn START hoặc cấp tín hiệu Start từ terminal 12 sang 18.
- Chờ biến tần hoàn thành quá trình đo.
AMA đầy đủ thực hiện bốn bước kiểm tra, bao gồm kiểm tra dữ liệu ban đầu, đo điện trở stator, điện cảm rò và reactance. Với Reduced AMA chỉ thực hiện hai bước đầu. Đặc biệt, khi dùng nhiều động cơ đấu song song hoặc có LC filter giữa biến tần và động cơ, manual đưa ra các hạn chế riêng; không nên thực hiện AMA đầy đủ một cách máy móc.
V. Cài Đặt Danfoss VLT5000 Theo Từng Cách Điều Khiển
1. Chạy biến tần bằng bàn phím
Để chạy thử:
- Parameter 002 = Local.
- Parameter 003 = tần số mong muốn.
- Kiểm tra terminal Stop/Coast không đang tác động.
- Nhấn START.
- Kiểm tra chiều động cơ.
- Nhấn STOP/RESET để dừng.
Đây là cách nên thực hiện trước khi đấu PLC hoặc mạch điều khiển máy.

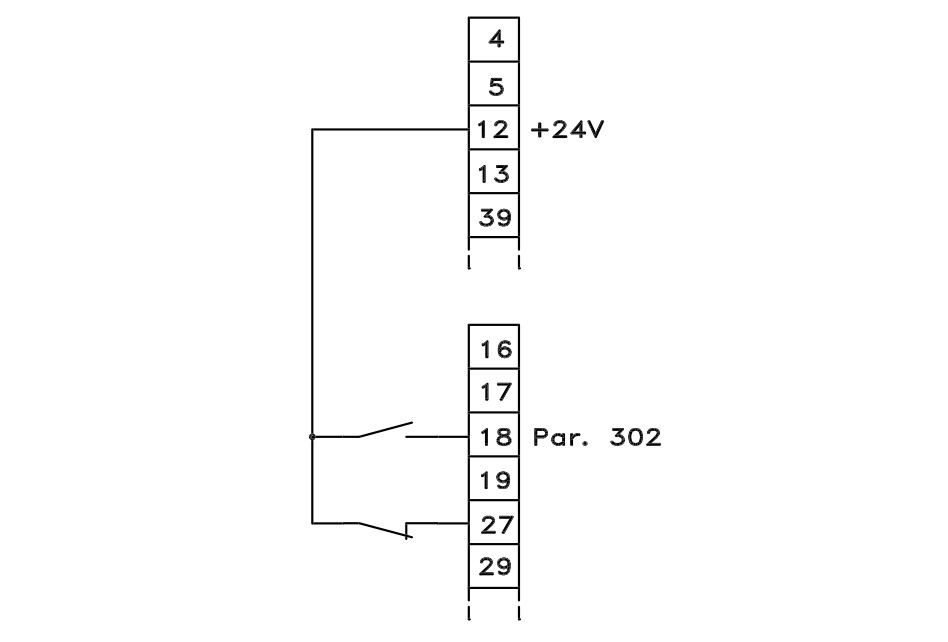

2. Start/Stop bằng công tắc ngoài
Cấu hình ví dụ của Danfoss:
- Terminal 18: Start/Stop.
- Parameter 302 = Start [1].
- Terminal 27: Coasting Stop Inverted.
- Parameter 304 = Coasting Stop Inverted [0].
Sơ đồ hai dây này được Danfoss trình bày trực tiếp trong phần Connection Examples của manual.

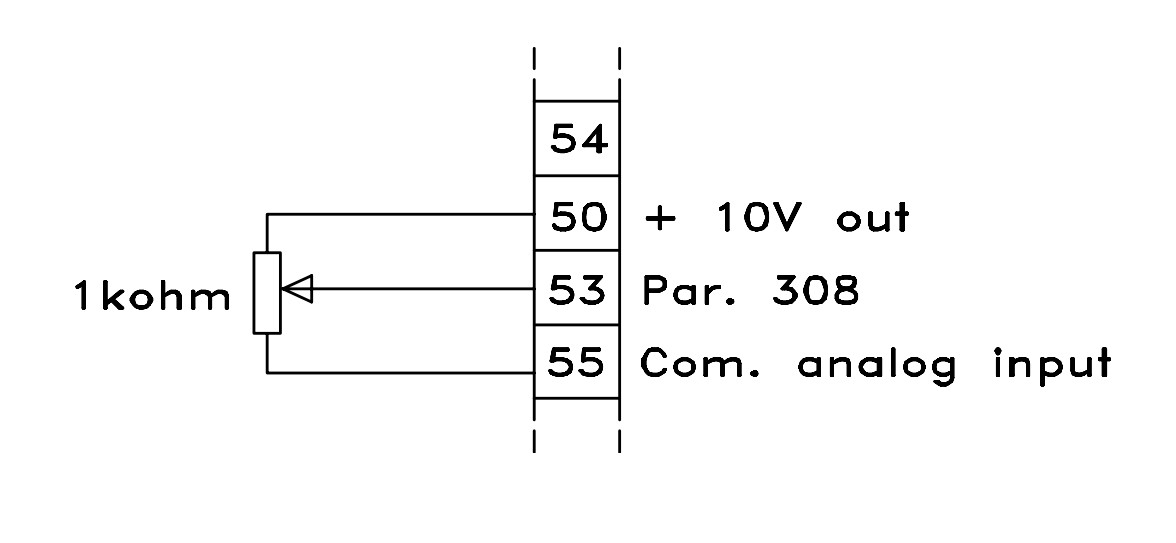

3. Điều chỉnh tốc độ bằng biến trở 0–10 V
VLT5000 có thể nhận tham chiếu điện áp tại terminal 53.
Cấu hình chính:
- Terminal 50: +10 V.
- Terminal 53: tín hiệu biến trở.
- Terminal 55: common.
- Parameter 308 = Reference.
- Parameter 309 = giá trị scale nhỏ nhất.
- Parameter 310 = giá trị scale lớn nhất.
Sau khi scale đúng, mức điện áp vào sẽ được chuyển đổi thành dải tham chiếu đã thiết lập bởi parameter 204 và 205. Đây là cấu hình phù hợp với băng tải, quạt, máy khuấy hoặc máy cơ khí cần núm điều chỉnh tốc độ tại tủ điện.

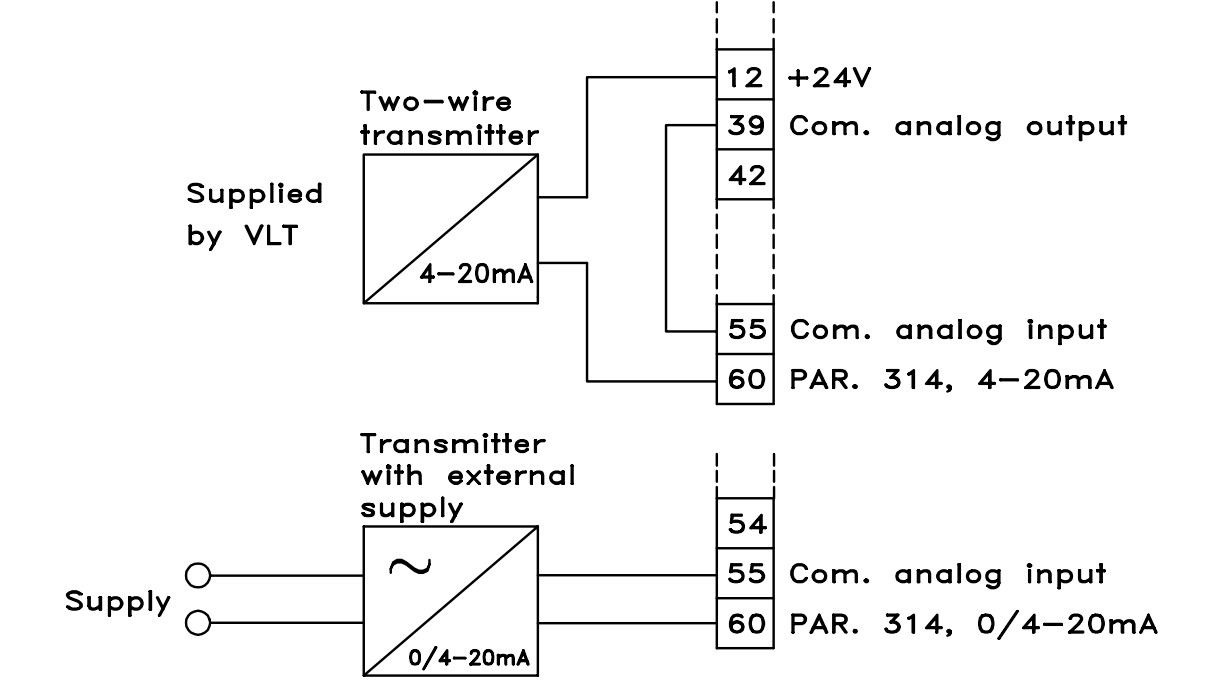

4. Điều khiển bằng tín hiệu 4–20 mA
Terminal 60 là đầu vào dòng analog, hỗ trợ 0/4–20 mA. Khi dùng làm Reference:
- Parameter 314 = Reference.
- Parameter 315 = Terminal 60 minimum scaling.
- Parameter 316 = Terminal 60 maximum scaling.
Cấu hình này thường phù hợp khi tín hiệu điều khiển đến từ PLC, bộ điều khiển PID hoặc transmitter công nghiệp.
5. Cài PID cho bơm, quạt và hệ thống áp suất
Với ứng dụng cần giữ áp suất, nhiệt độ hoặc một đại lượng quá trình ổn định, chọn: Parameter 100 = 3 – Process control, closed loop
Các nhóm tham số cần quan tâm gồm:
- 414: Minimum feedback.
- 415: Maximum feedback.
- 416: Process units.
- 437: PID normal/inverse.
- 438: Anti-windup.
- 439: PID start frequency.
- 440: Proportional gain.
- 441: Integration time.
- 442: Differentiation time.
- 443: Differential gain limit.
- 444: Low-pass filter.
Danfoss nêu rõ Process Control Closed Loop phù hợp với tín hiệu phản hồi không trực tiếp là tốc độ động cơ, chẳng hạn áp suất hoặc nhiệt độ, với bơm và quạt là các ứng dụng điển hình.

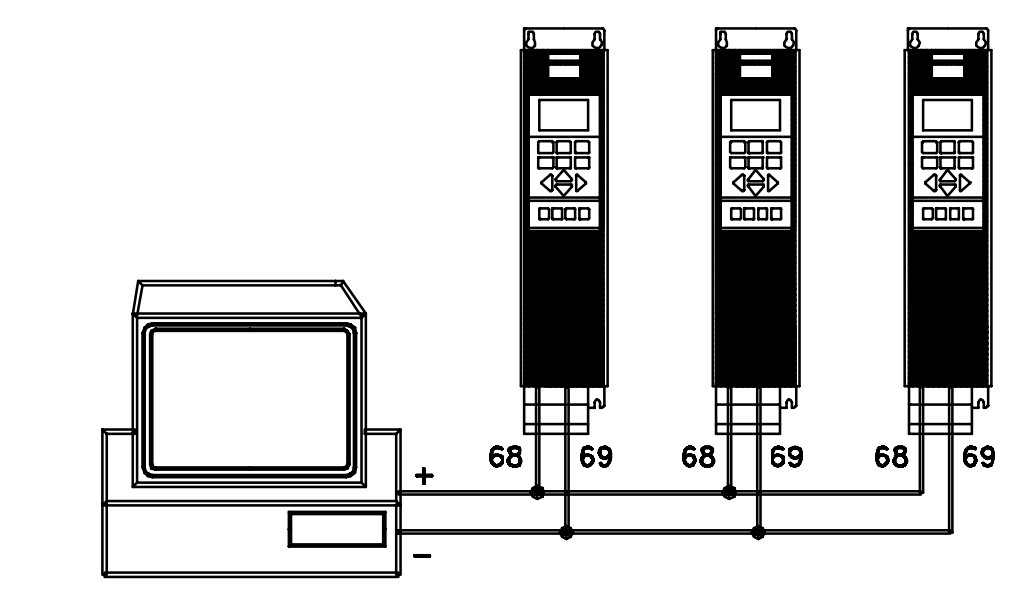

6. Truyền thông RS485
VLT5000 sử dụng:
- Terminal 68, 69: RS-485.
- Parameter 500: địa chỉ.
- Parameter 501: Baud rate.
- Parameter 513: Bus time interval.
- Parameter 514: phản ứng khi timeout.
Parameter 500 cho phép địa chỉ từ 1–126; địa chỉ 0 được sử dụng cho broadcast. Parameter 501 hỗ trợ 300, 600, 1200, 2400, 4800 và 9600 baud, trong đó mặc định là 9600 baud. Manual chính cũng liệt kê tài liệu VLT 5000 Modbus manual riêng. Vì vậy nếu triển khai Modbus với PLC/HMI, nên đối chiếu thêm đúng manual truyền thông thay vì chỉ dựa vào Operating Instructions chung.
VI. Bảng Mã Lỗi Biến Tần Danfoss VLT5000 Thường Gặp
Trong quá trình cài đặt biến tần Danfoss VLT5000, một số Warning/Alarm thường gặp gồm:
| Mã | Nội dung | Hướng kiểm tra |
| Alarm 4 | Mains Phase Loss | Kiểm tra nguồn vào, mất pha, điện áp mất cân bằng |
| Alarm 7 | DC Link Overvoltage | Kiểm tra thời gian giảm tốc, tải quán tính, điện trở hãm |
| Alarm 8 | DC Link Undervoltage | Kiểm tra điện áp nguồn và nguồn cấp biến tần |
| Alarm 9 | Inverter Overload | Kiểm tra tải và dòng làm việc |
| Alarm 10 | Motor Overload | Kiểm tra tải và parameter 102–106 |
| Alarm 12 | Torque Limit | Kiểm tra tải và giới hạn mô-men |
| Alarm 13 | Overcurrent | Kiểm tra motor, tải cơ khí và quá trình tăng tốc |
| Alarm 14 | Earth Fault | Kiểm tra cách điện cáp và motor |
| Alarm 16 | Short Circuit | Kiểm tra ngắn mạch đầu ra hoặc motor |
| Alarm 17 | Standard Bus Timeout | Kiểm tra RS485, PLC và thời gian timeout |
| Alarm 22 | AMA Fail | Kiểm tra dữ liệu motor và điều kiện AMA |
| Alarm 29 | Heat Sink Over Temperature | Kiểm tra quạt, nhiệt độ tủ, tải và tần số switching |
| Alarm 30 | Missing Motor Phase U | Kiểm tra pha U |
| Alarm 31 | Missing Motor Phase V | Kiểm tra pha V |
| Alarm 32 | Missing Motor Phase W | Kiểm tra pha W |
| Alarm 34 | Fieldbus Communication Fault | Kiểm tra card và đường truyền |
Khi biến tần Danfoss VLT5000 không chạy, chạy sai tốc độ, báo Overcurrent, Overvoltage, Earth Fault, mất pha đầu ra, AMA không thành công hoặc mất truyền thông, không nên thay đổi tham số ngẫu nhiên. Hãy kiểm tra lần lượt nguồn điện, động cơ, tải cơ khí, dây điều khiển và bộ thông số hiện tại để xác định chính xác nguyên nhân.
Nếu cần hỗ trợ cài đặt, kiểm tra hoặc sửa chữa biến tần Danfoss VLT5000, hãy liên hệ Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra và đưa ra phương án xử lý phù hợp.
