Hướng Dẫn Cài Đặt Biến Tần Danfoss FC51 Chi Tiết

Trong quá trình sử dụng biến tần Danfoss FC51, người dùng thường gặp một số khó khăn như biến tần không nhận lệnh RUN, động cơ không thay đổi tốc độ theo chiết áp, chưa biết khai báo thông số motor hoặc không xác định được nguyên nhân khi biến tần báo Alarm.

Bài viết dưới đây hướng dẫn cài đặt biến tần Danfoss FC51 từ cách sử dụng bàn phím LCP, đấu dây nguồn và điều khiển, nhập thông số động cơ, thực hiện AMT đến các phương án vận hành phổ biến như chạy bằng bàn phím, công tắc ngoài, chiết áp, nhiều cấp tốc độ và truyền thông Modbus RTU.

I. Tổng Quan Về Biến Tần Danfoss FC51

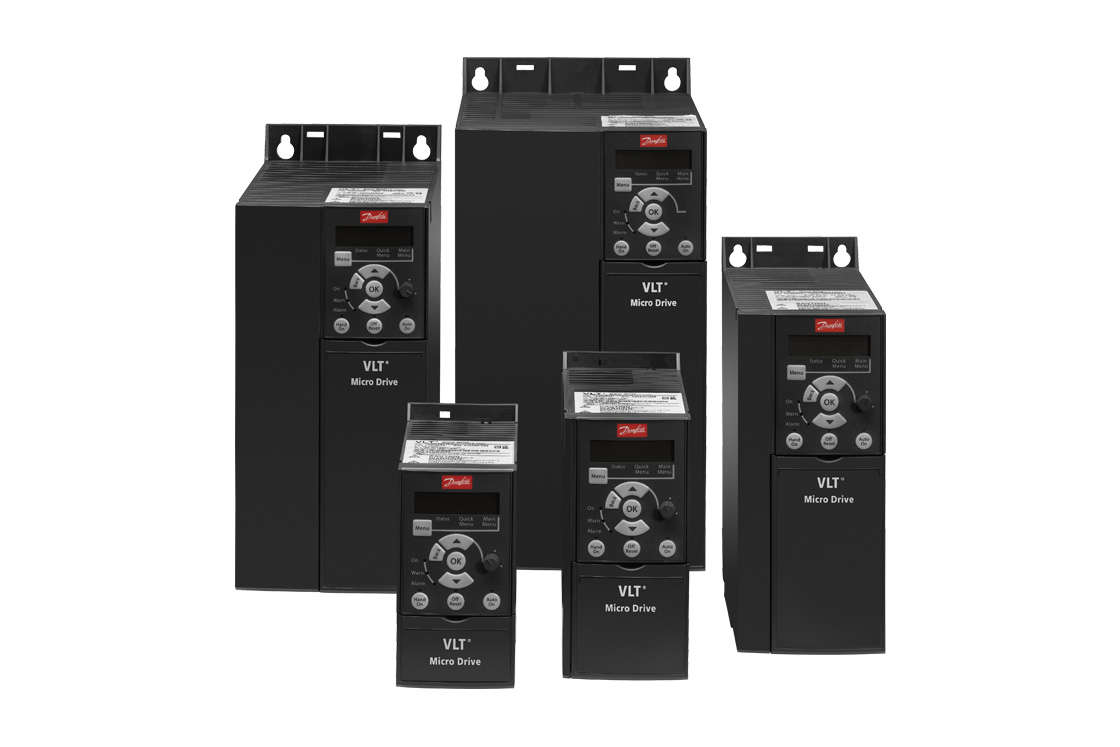

Danfoss VLT® Micro Drive FC 51 là dòng biến tần nhỏ gọn được Danfoss phát triển cho các ứng dụng điều khiển động cơ không đồng bộ công suất nhỏ và trung bình. FC51 từng được sử dụng khá phổ biến trong máy công nghiệp, băng tải, quạt, bơm, HVAC và các hệ thống OEM.

Dải công suất của FC51 gồm:

• Nguồn 1 pha 200–240 V: 0,18–2,2 kW.
• Nguồn 3 pha 200–240 V: 0,25–3,7 kW.
• Nguồn 3 pha 380–480 V: 0,37–22 kW.

Dòng FC51 được thiết kế cho động cơ không đồng bộ ba pha, đồng thời hỗ trợ hai nguyên lý điều khiển chính là U/f và VVC+. Ngoài chức năng điều chỉnh tốc độ cơ bản, biến tần còn tích hợp Automatic Motor Tuning, Process PI Controller, Automatic Energy Optimization, Smart Logic Controller và truyền thông RS485.

Một số tham số đáng chú ý:

• 1-00 – Configuration Mode: lựa chọn Speed Open Loop hoặc Process.
• 1-01 – Motor Control Principle: U/f hoặc VVC+.
• 1-03 – Torque Characteristics: Constant Torque hoặc Automatic Energy Optimization.
• 1-29 – Automatic Motor Tuning: tự động nhận dạng thông số động cơ.
• 7-xx: nhóm tham số điều khiển PI.
• 8-xx: nhóm tham số truyền thông.
• 13-xx: Smart Logic Controller.

Theo thông tin hiện tại của Danfoss, VLT Micro Drive FC51 đã chuyển sang giai đoạn Limited, không còn thuộc danh mục sản phẩm sản xuất chủ động và dòng iC2-Micro được Danfoss định hướng là sản phẩm kế nhiệm. Tuy nhiên, FC51 vẫn đang được sử dụng trên nhiều máy móc và dây chuyền hiện hữu nên nhu cầu cài đặt, bảo trì và sửa chữa dòng này vẫn còn khá lớn.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss FC51

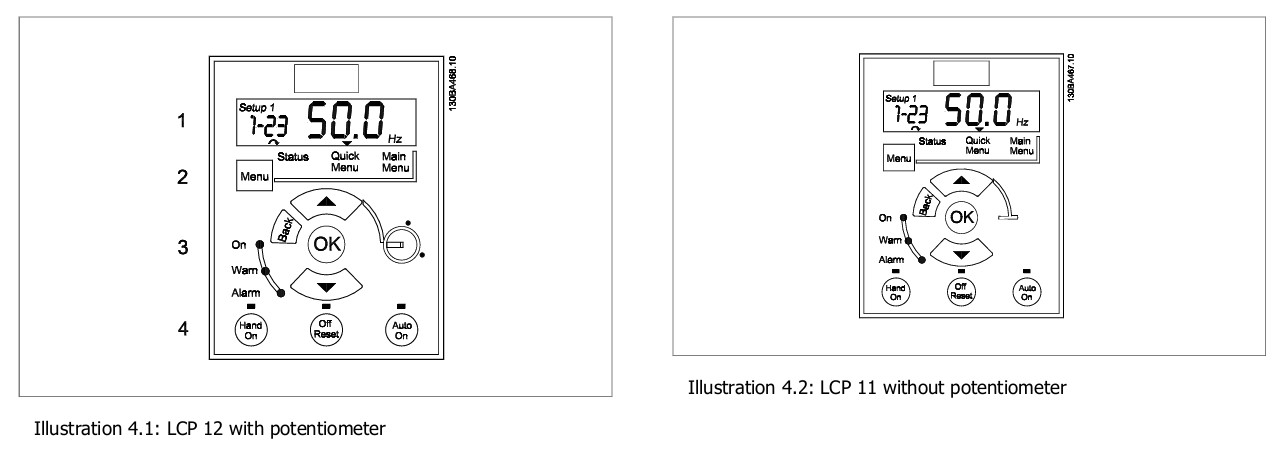

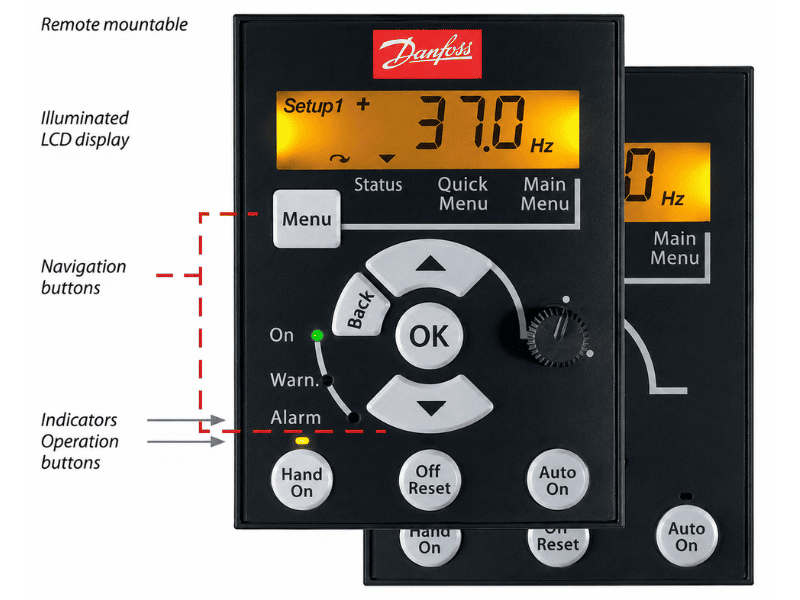

Danfoss FC51 có thể sử dụng LCP 11 hoặc LCP 12. Điểm khác biệt dễ nhận thấy là LCP 12 được tích hợp thêm chiết áp để người dùng điều chỉnh tốc độ trực tiếp.

1. Chức năng các phím chính

Phím	Chức năng
MENU	Chuyển giữa Status, Quick Menu và Main Menu
BACK	Quay lại bước hoặc menu trước
▲ / ▼	Di chuyển menu hoặc tăng giảm giá trị
OK	Chọn tham số và lưu giá trị
HAND ON	Chạy và điều khiển biến tần trực tiếp từ LCP
OFF/RESET	Dừng biến tần hoặc reset Alarm
AUTO ON	Nhận lệnh từ terminal hoặc truyền thông
Potentiometer	Điều chỉnh giá trị tham chiếu trên LCP 12

Danfoss chia giao diện thành ba khu vực chính:

• Status: theo dõi trạng thái vận hành.
• Quick Menu: truy cập nhanh các tham số cơ bản.
• Main Menu: truy cập toàn bộ hệ thống tham số.

Ở chế độ Hand On, biến tần nhận lệnh điều khiển trực tiếp từ bàn phím LCP. Trong chế độ Auto On, biến tần nhận tín hiệu từ terminal điều khiển hoặc truyền thông nối tiếp. Riêng chiết áp trên LCP 12 có thể điều chỉnh local reference khi ở Hand On hoặc được cấu hình thành một nguồn tham chiếu khi chạy Auto.

2. Cách thay đổi tham số Danfoss FC51

Ví dụ cần chỉnh 3-41 – Ramp 1 Ramp-up Time:

1. Cấp nguồn cho biến tần.
2. Nhấn MENU.
3. Chọn Quick Menu hoặc Main Menu.
4. Dùng ▲/▼ tìm nhóm tham số 3.
5. Chọn 3-41.
6. Nhấn OK.
7. Dùng ▲/▼ thay đổi thời gian mong muốn.
8. Nhấn OK để lưu.
9. Nhấn BACK để trở lại màn hình trước.

Đối với các ứng dụng cơ bản, Quick Menu đã chứa phần lớn tham số cần thiết để khai báo động cơ và chạy thử.

III. Sơ Đồ Đấu Dây Biến Tần Danfoss FC51

Đấu dây chính xác là bước quan trọng trước khi tiến hành cài đặt biến tần Danfoss FC51. Trước khi đấu nối, cần kiểm tra model, điện áp nguồn và sơ đồ đấu dây trên biến tần.

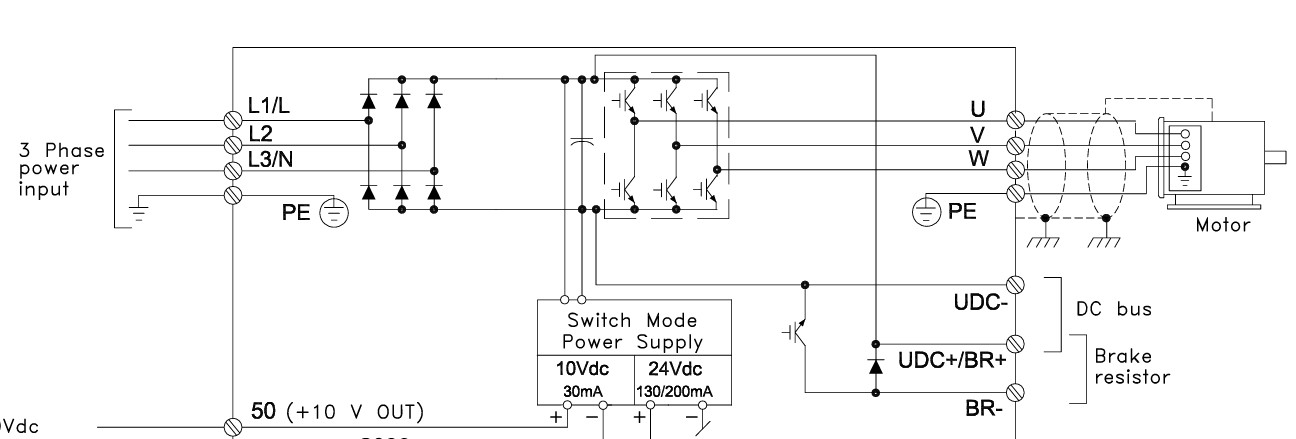

1. Đấu nguồn vào và động cơ

Các terminal động lực cơ bản:

Terminal	Chức năng
L1/L, L2, L3/N	Nguồn điện đầu vào
U, V, W	Đầu ra cấp cho động cơ
PE	Tiếp địa
+UDC/+BR, -UDC	DC bus/load sharing tùy model
BR-/+BR	Kết nối điện trở hãm tùy kích thước

Với biến tần sử dụng nguồn ba pha, đấu nguồn vào L1/L, L2 và L3/N. Với model nguồn một pha, đấu nguồn vào L1/L và L3/N. Động cơ luôn được đấu vào ba đầu ra U – V – W. Không được cấp trực tiếp nguồn AC vào U, V, W vì có thể gây hỏng tầng công suất của biến tần.

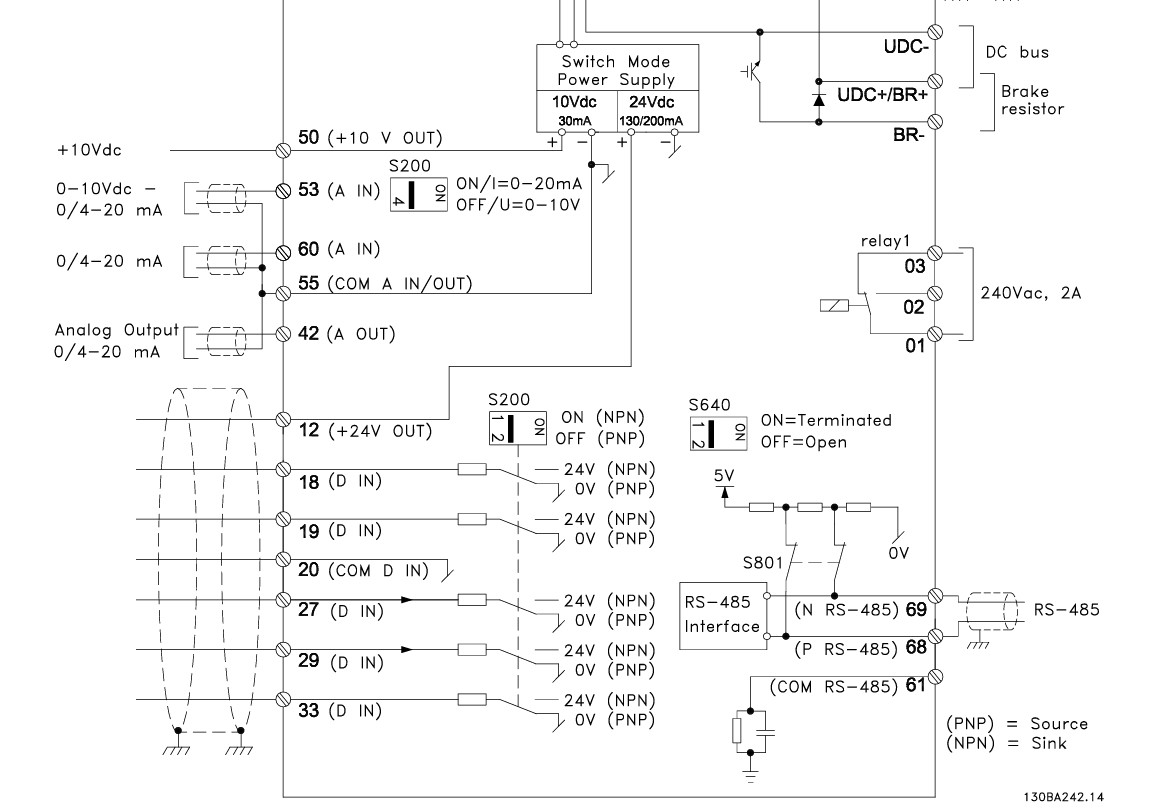

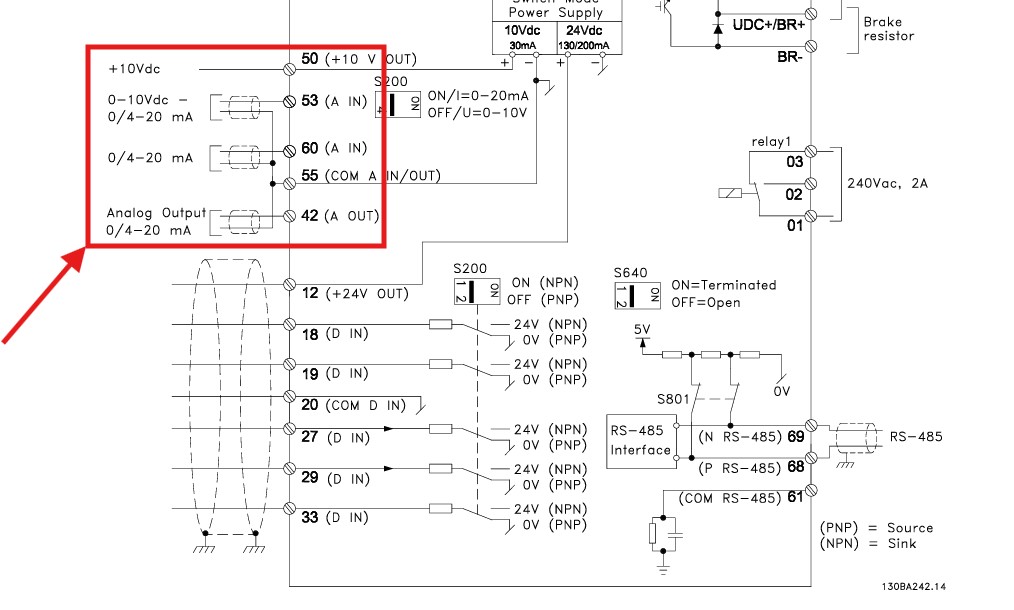

2. Các terminal điều khiển thường dùng

Theo cấu hình mặc định, một số terminal quan trọng gồm:

Terminal	Chức năng cơ bản
12	Nguồn +24 VDC
18	Start
19	Reversing
20	Common/GND digital
27	Reset
29	Jog
33	Preset Reference Bit/Pulse Input
42	Analog/Digital Output
50	Nguồn tham chiếu +10 V
53	Analog Input
55	Common Analog
60	Analog Input dòng
68, 69	RS485

Ở cấu hình mặc định, chỉ cần cấp lệnh Start vào terminal 18 và đưa tín hiệu tham chiếu tốc độ vào terminal 53 hoặc 60, FC51 có thể nhận lệnh chạy ở chế độ Auto On.

Các đầu vào số được cấu hình bằng nhóm tham số:

• 5-10: Terminal 18.
• 5-11: Terminal 19.
• 5-12: Terminal 27.
• 5-13: Terminal 29.
• 5-15: Terminal 33.

Theo mặc định:

• Terminal 18 = Start.
• Terminal 19 = Reversing.
• Terminal 27 = Reset.
• Terminal 29 = Jog.
• Terminal 33 = Preset Reference Bit 0.

3. Lưu ý an toàn khi đấu dây

• Ngắt hoàn toàn nguồn điện trước khi thay đổi dây.
• Nối đất biến tần và động cơ đúng kỹ thuật.
• Không sử dụng phím OFF/RESET thay cho thiết bị cách ly nguồn.
• Tách dây động lực khỏi dây analog và RS485.
• Kiểm tra điện áp nameplate động cơ trước khi đấu Y/Δ.
• Sau khi cắt nguồn, phải chờ tụ DC bus xả điện trước khi thao tác.

Danfoss quy định thời gian chờ tối thiểu khoảng 4 phút đối với M1–M3 và 15 phút đối với M4–M5 trước khi thực hiện công việc liên quan đến phần điện bên trong.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss FC51

1. Kiểm tra thông số động cơ

Trước khi cài đặt cần đọc nameplate motor và ghi lại:

• Công suất.
• Điện áp định mức.
• Tần số.
• Dòng điện.
• Tốc độ định mức.

Đây là dữ liệu đầu vào quan trọng để biến tần xây dựng mô hình điều khiển phù hợp với động cơ.

2. Khôi phục cài đặt mặc định

Khi cần đưa FC51 về cấu hình ban đầu, sử dụng: 14-22 – Operation Mode = [2] Initialisation. Sau đó tiến hành tắt và cấp lại nguồn theo quy trình khởi tạo.

Việc reset sẽ làm mất nhiều thông số đã cài trước đó. Vì vậy, nếu FC51 đang lắp trên máy hoặc dây chuyền đang vận hành, cần ghi lại hoặc backup parameter trước khi khôi phục mặc định. Danfoss cũng hướng dẫn sử dụng 14-22 để thực hiện quá trình Initialization.

3. Chọn phương pháp điều khiển động cơ

Tham số: 1-01 – Motor Control Principle

Có thể lựa chọn:

• 0 = U/f.
• 1 = VVC+.

Với các ứng dụng cơ bản, U/f có cấu trúc điều khiển đơn giản. Trong khi đó, VVC+ phù hợp khi cần khả năng điều khiển động cơ tốt hơn và cũng là chế độ được sử dụng khi thực hiện AMT.

Ngoài ra: 1-00 – Configuration Mode

• 0 = Speed Open Loop.
• 3 = Process.

Speed Open Loop phù hợp với điều khiển tốc độ thông thường; Process được sử dụng khi muốn tận dụng bộ điều khiển PI tích hợp.

4. Nhập thông số động cơ

Các tham số quan trọng:

Tham số	Nội dung
1-20	Motor Power
1-22	Motor Voltage
1-23	Motor Frequency
1-24	Motor Current
1-25	Motor Nominal Speed

Các giá trị này cần được nhập theo nameplate thực tế của động cơ, không nên cài theo cảm tính hoặc chỉ dựa vào công suất biến tần.

5. Thực hiện Automatic Motor Tuning – AMT

AMT giúp FC51 xác định các đặc tính của động cơ để cải thiện chất lượng điều khiển trong chế độ VVC+.

Cài: 1-29 – Automatic Motor Tuning

FC51 hỗ trợ:

• [2] Enable AMT.
• Trên các phiên bản hỗ trợ đầy đủ: [3] Complete AMT with Rotating Motor.

Quy trình cơ bản:

1. Đảm bảo động cơ dừng.
2. Nhập chính xác dữ liệu nameplate.
3. Chọn 1-29.
4. Chọn chế độ AMT phù hợp.
5. Thực hiện quá trình tuning.
6. Chờ biến tần hoàn thành.

Danfoss khuyến nghị thực hiện AMT khi động cơ còn nguội. Với chế độ Complete AMT with Rotating Motor, rotor thực sự quay trong quá trình tuning và động cơ không được mang tải.

6. Cài giới hạn tần số

Một số tham số thường dùng:

Tham số	Chức năng
3-02	Minimum Reference
3-03	Maximum Reference
4-12	Motor Speed Low Limit
4-14	Motor Speed High Limit
4-19	Maximum Output Frequency

Với động cơ 50 Hz thông thường, cần kiểm tra giới hạn tần số trước khi chạy để tránh vô tình đặt tốc độ vượt quá khả năng cơ khí của motor hoặc máy.

7. Cài thời gian tăng giảm tốc

Hai tham số cơ bản:

• 3-41 – Ramp 1 Ramp-up Time: thời gian tăng tốc.
• 3-42 – Ramp 1 Ramp-down Time: thời gian giảm tốc.

Giá trị mặc định thường là khoảng 3 giây.

Không nên cài thời gian tăng tốc quá ngắn nếu tải có quán tính lớn vì có thể phát sinh quá dòng. Ngược lại, giảm tốc quá nhanh có thể khiến năng lượng tái sinh làm điện áp DC bus tăng cao và gây Alarm 7 – DC Overvoltage.

8. Chạy thử động cơ

Sau khi khai báo thông số:

1. Kiểm tra lại đấu dây U/V/W.
2. Nhấn Hand On.
3. Đặt tần số thấp ban đầu.
4. Quan sát chiều quay.
5. Kiểm tra tiếng ồn và rung động.
6. Theo dõi dòng động cơ.
7. Tăng dần tần số.
8. Nhấn Off/Reset để dừng.

Có thể theo dõi một số giá trị qua nhóm 16:

• 16-13: Frequency.
• 16-14: Motor Current.
• 16-30: DC Link Voltage.
• 16-34: Heatsink Temperature.

Nếu động cơ quay ngược với yêu cầu, ngắt nguồn và đổi chéo hai trong ba dây U/V/W, hoặc xử lý chiều chạy thông qua logic điều khiển phù hợp.

V. Cài Đặt biến tần Danfoss FC51 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ bằng bàn phím

Đây là phương án nên sử dụng đầu tiên khi chạy thử.

Sau khi nhập dữ liệu động cơ:

1. Nhấn Hand On.
2. Dùng ▲/▼ để thay đổi Local Reference.
3. Kiểm tra tần số trên màn hình.
4. Nhấn Off/Reset để dừng.

Ở Hand On, lệnh điều khiển được lấy từ LCP thay vì terminal bên ngoài.

2. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp 0–10 V

Đây là một trong những cách cài đặt biến tần Danfoss FC51 phổ biến nhất.

Đấu chiết áp:

• Một đầu → terminal 50 (+10 V).
• Chân giữa → terminal 53.
• Đầu còn lại → terminal 55.

Lệnh RUN:

• Terminal 12 cung cấp +24 V.
• Đưa tín hiệu Start vào terminal 18 theo kiểu đấu PNP mặc định.

Cài:

• 5-10 = [8] Start.
• 3-15 = [1] Analog Input 53.
• 6-19 = [0] Voltage Mode.
• Switch 4 = OFF.
• 6-14: giá trị tham chiếu ứng với điện áp thấp.
• 6-15: giá trị tham chiếu ứng với điện áp cao.

Cấu hình mặc định của FC51 đã sử dụng Analog Input 53 làm Reference Resource 1 và có thể scale khoảng tham chiếu bằng nhóm 6-10 đến 6-15. Sau khi đấu xong, nhấn Auto On. Khi terminal 18 có lệnh Start, motor chạy và tốc độ thay đổi theo chiết áp.

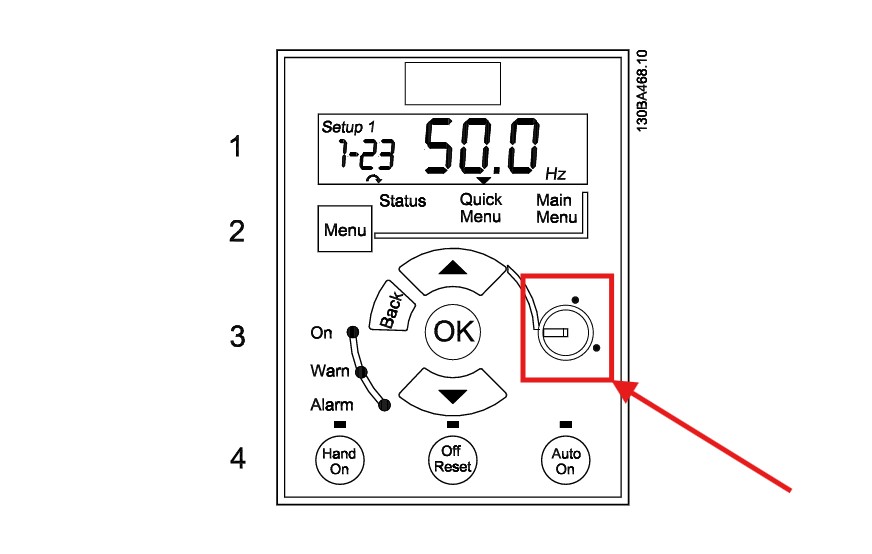

3. Điều chỉnh bằng chiết áp trên LCP 12

Nếu sử dụng LCP 12:

• 6-80 – LCP Potmeter Enable = 1.
• 6-81: giá trị thấp.
• 6-82: giá trị cao.

Trong Hand On, chiết áp điều khiển trực tiếp Local Reference. Nếu muốn sử dụng chiết áp LCP như một nguồn tham chiếu trong Auto Mode, có thể gán một Reference Resource bằng giá trị [21] LCP Potentiometer.

4. Chạy thuận – nghịch bằng terminal

Theo mặc định:

• 18 = Start.
• 19 = Reversing.

Khi chạy ở Auto On, terminal 18 đảm nhiệm lệnh chạy và terminal 19 có thể dùng để thay đổi hướng quay. Chức năng của các chân này có thể thay đổi thông qua 5-10 và 5-11 nên khi sửa máy cũ không nên mặc định rằng terminal 18 và 19 vẫn đang giữ cấu hình xuất xưởng.

5. Cài nhiều cấp tốc độ

FC51 có nhóm: 3-10 – Preset Reference

Đồng thời các digital input có thể được gán:

• Preset Reference Bit 0.
• Preset Reference Bit 1.
• Preset Reference Bit 2.

Terminal 33 mặc định được cấu hình Preset Reference Bit 0. Các terminal khác cũng có thể được gán thêm bit thông qua nhóm tham số 5-1x.

Phương án này phù hợp với băng tải, quạt, máy khuấy hoặc thiết bị chỉ cần một số tốc độ cố định mà không cần PLC xuất analog.

6. Điều khiển FC51 qua Modbus RTU

Danfoss FC51 tích hợp giao tiếp RS485 và hỗ trợ Modbus RTU.

Các terminal:

• 68: RS485 P/+.
• 69: RS485 N/-.

Một số tham số quan trọng:

Tham số	Chức năng
8-01	Control Site
8-02	Control Word Source
8-03	Control Word Timeout
8-04	Timeout Function
8-30	Protocol
8-31	Address
8-32	Baud Rate
8-33	Parity

Để chọn Modbus: 8-30 = [2] Modbus

Sau đó cấu hình:

• 8-31: địa chỉ Slave 1–247.
• 8-32: tốc độ truyền.
• 8-33: parity và stop bit.

Quick Guide của Danfoss chỉ ra Modbus có thể sử dụng cấu hình 19.200 baud mặc định khi chọn protocol Modbus; tuy nhiên trong hệ thống thực tế, baud rate và parity phải đồng nhất với PLC/HMI Master. Nếu FC51 nằm ở cuối đường truyền RS485, có thể sử dụng switch BUS TER để bật termination cho terminal 68–69.

7. Điều khiển bơm hoặc quạt bằng PI

FC51 có bộ điều khiển Process PI tích hợp nên có thể sử dụng cảm biến áp suất, lưu lượng hoặc tín hiệu phản hồi khác mà không nhất thiết phải dùng PLC cho vòng điều khiển đơn giản.

Cài:

• 1-00 = [3] Process.
• Chọn nguồn Feedback bằng 7-20.
• 7-30: Normal/Inverse.
• 7-31: Anti Windup.
• 7-32: PI Start Speed.
• 7-33: Proportional Gain.
• 7-34: Integral Time.

Ví dụ, nếu cảm biến áp suất đưa tín hiệu 4–20 mA vào terminal 60, cần scale nhóm 6-22 đến 6-25 rồi chọn Analog Input 60 làm nguồn feedback tại 7-20.

VI. Bảng Mã Lỗi Biến Tần Danfoss FC51 Thường Gặp

Mã	Lỗi	Hướng kiểm tra
Alarm 2	Live Zero Error	Kiểm tra tín hiệu analog terminal 53/60
Alarm 4	Mains Phase Loss	Kiểm tra mất pha, lệch áp nguồn
Alarm 7	DC Overvoltage	Kiểm tra nguồn, tăng thời gian giảm tốc
Alarm 8	DC Undervoltage	Kiểm tra điện áp nguồn
Alarm 9	Inverter Overload	Kiểm tra tải và công suất biến tần
Alarm 10	Motor ETR Overtemperature	Kiểm tra tải và thông số motor
Alarm 11	Motor Thermistor Overtemperature	Kiểm tra thermistor và dây tín hiệu
Alarm 13	Overcurrent	Kiểm tra tải, motor, Acceleration
Alarm 14	Ground Fault	Kiểm tra cách điện motor và dây U/V/W
Alarm 16	Short Circuit	Kiểm tra chập motor hoặc đầu ra
Alarm 17	Control Word Timeout	Kiểm tra truyền thông
Alarm 29	Power Board Overtemperature	Kiểm tra nhiệt độ và thông gió
Alarm 30	Motor Phase U Missing	Kiểm tra pha U
Alarm 31	Motor Phase V Missing	Kiểm tra pha V
Alarm 32	Motor Phase W Missing	Kiểm tra pha W

Trên đây là hướng dẫn cài đặt biến tần Danfoss FC51 từ các bước cơ bản như đấu nguồn, đấu motor, sử dụng bàn phím LCP và nhập dữ liệu nameplate đến những cấu hình thực tế như chạy bằng công tắc, chỉnh tốc độ bằng chiết áp, nhiều cấp tốc độ, Process PI và truyền thông Modbus RTU.
