Hướng Dẫn Cài Đặt Biến Tần Danfoss FC280 Chi Tiết

Trong quá trình cài đặt biến tần Danfoss FC280, nhiều kỹ thuật viên thường gặp tình trạng biến tần không chạy, động cơ chạy sai chiều, không đạt đúng tốc độ, tăng giảm tốc chưa phù hợp hoặc phát sinh lỗi do khai báo sai thông số motor, đấu sai chân điều khiển và lựa chọn chưa đúng nguồn lệnh chạy hoặc nguồn đặt tốc độ.

Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss FC280 từ kiểm tra đấu dây, sử dụng bàn phím, nhập thông số động cơ, thực hiện AMA, cài đặt tốc độ, thời gian tăng giảm tốc đến các phương án điều khiển bằng terminal, tín hiệu analog và Modbus RTU, giúp bạn có thể cài đặt và chạy thử FC280 đúng kỹ thuật

I. Tổng Quan Về Biến Tần Danfoss FC280

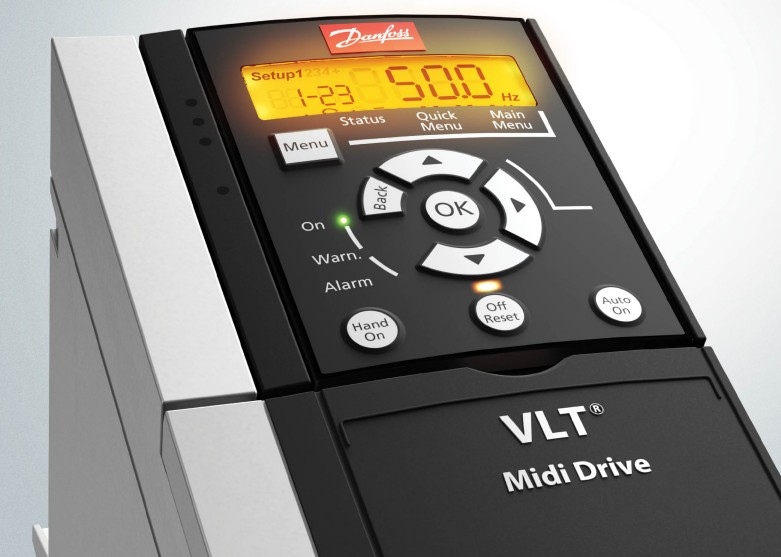

Danfoss VLT® Midi Drive FC 280 là dòng biến tần được Danfoss phát triển để điều khiển tốc độ và vận hành động cơ trong các hệ thống máy móc công nghiệp. Thiết bị có thể hoạt động độc lập hoặc tích hợp vào hệ thống tự động hóa để nhận lệnh từ PLC, tín hiệu điều khiển bên ngoài hoặc truyền thông.

FC280 được thiết kế với nhiều cấp điện áp và công suất để đáp ứng các quy mô tải khác nhau. Theo tài liệu của Danfoss, phiên bản 1 pha 200–240 V có dải công suất từ 0,37 đến 2,2 kW; phiên bản 3 pha 200–240 V có công suất đến 3,7 kW; còn phiên bản 3 pha 380–480 V có dải công suất từ 0,37 đến 22 kW. Nhờ phạm vi công suất này, FC280 có thể sử dụng cho nhiều loại máy và hệ thống truyền động từ công suất nhỏ đến trung bình.

Về khả năng điều khiển động cơ, FC280 hỗ trợ cả động cơ không đồng bộ và động cơ nam châm vĩnh cửu PM. Với động cơ không đồng bộ, biến tần cho phép khai báo các thông số định mức và thực hiện AMA – Automatic Motor Adaptation để tối ưu đặc tính điều khiển. FC280 cũng hỗ trợ động cơ PM loại SPM và IPM trong chế độ VVC+, giúp mở rộng khả năng ứng dụng trong các hệ thống yêu cầu hiệu suất và khả năng điều khiển tốt hơn.

Về kết nối điều khiển, FC280 được trang bị các đầu vào/ra số, đầu vào analog, relay output và giao tiếp RS485. Biến tần có thể nhận lệnh Start/Stop từ terminal, nhận tín hiệu tốc độ analog hoặc kết nối với thiết bị điều khiển thông qua Danfoss FC Protocol và Modbus RTU. Điều này giúp FC280 dễ dàng tích hợp với PLC, HMI và các hệ thống điều khiển tự động trong nhà máy.

Ngoài các chức năng điều khiển cơ bản, FC280 còn được tích hợp các chức năng an toàn như Safe Torque Off (STO) và Safe Stop 1 time controlled (SS1-t) trên các cấu hình tương ứng. Đây là những chức năng hữu ích trong các hệ thống máy công nghiệp cần nâng cao mức độ an toàn khi dừng hoặc ngắt mô-men động cơ.

Nhờ thiết kế nhỏ gọn, khả năng cài đặt linh hoạt và hỗ trợ nhiều phương thức điều khiển, Danfoss FC280 phù hợp với nhiều ứng dụng như băng tải, máy đóng gói, máy chế biến, quạt, bơm, máy sản xuất và các dây chuyền tự động hóa. Để khai thác đúng các chức năng của biến tần, người dùng cần nắm được cấu tạo bàn phím, sơ đồ đấu dây và các nhóm thông số cài đặt quan trọng trước khi đưa FC280 vào vận hành.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss FC280

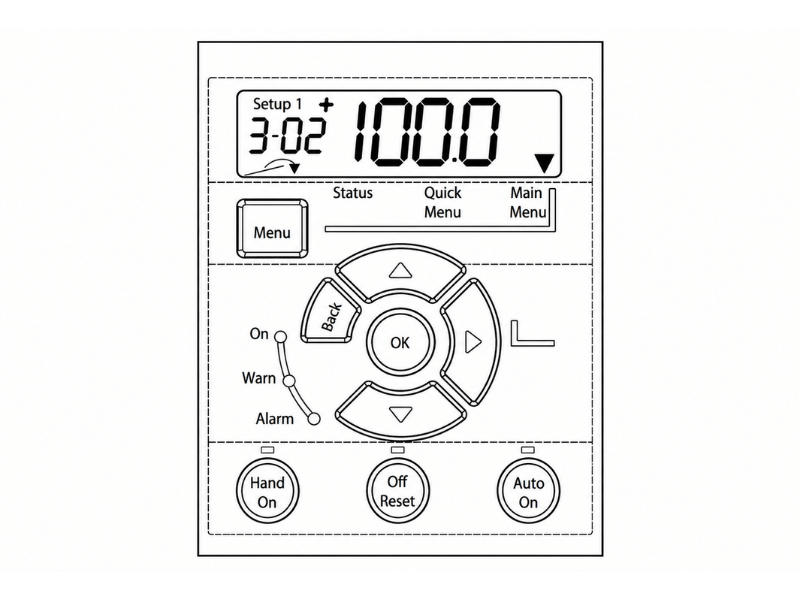

FC280 hỗ trợ NLCP – Numerical Local Control Panel và GLCP – Graphical Local Control Panel. Người vận hành có thể sử dụng bàn phím để theo dõi trạng thái, chỉnh tham số, chạy thử động cơ, xem cảnh báo và reset lỗi.

1. Chức năng các phím chính

Phím	Chức năng
Menu	Chuyển giữa Status, Quick Menu và Main Menu
▲ / ▼	Di chuyển tham số, tăng giảm giá trị hoặc chỉnh tốc độ local
OK	Xác nhận lựa chọn hoặc lưu giá trị
Back	Quay lại menu trước
►	Di chuyển giữa các chữ số khi chỉnh tham số
Hand On	Khởi động biến tần ở chế độ điều khiển Local
Off/Reset	Dừng động cơ hoặc reset lỗi sau khi nguyên nhân lỗi đã được xử lý
Auto On	Chuyển sang chế độ Remote để nhận lệnh bên ngoài

NLCP còn có ba đèn trạng thái: On, Warn và Alarm. Khi có cảnh báo, đèn Warn màu vàng sáng; khi xảy ra Alarm, đèn báo lỗi màu đỏ nhấp nháy. Cần đặc biệt lưu ý: nhấn Off/Reset không đồng nghĩa với việc cắt điện biến tần. Điện áp nguy hiểm vẫn có thể tồn tại tại các terminal.

2. Quick Menu và Main Menu

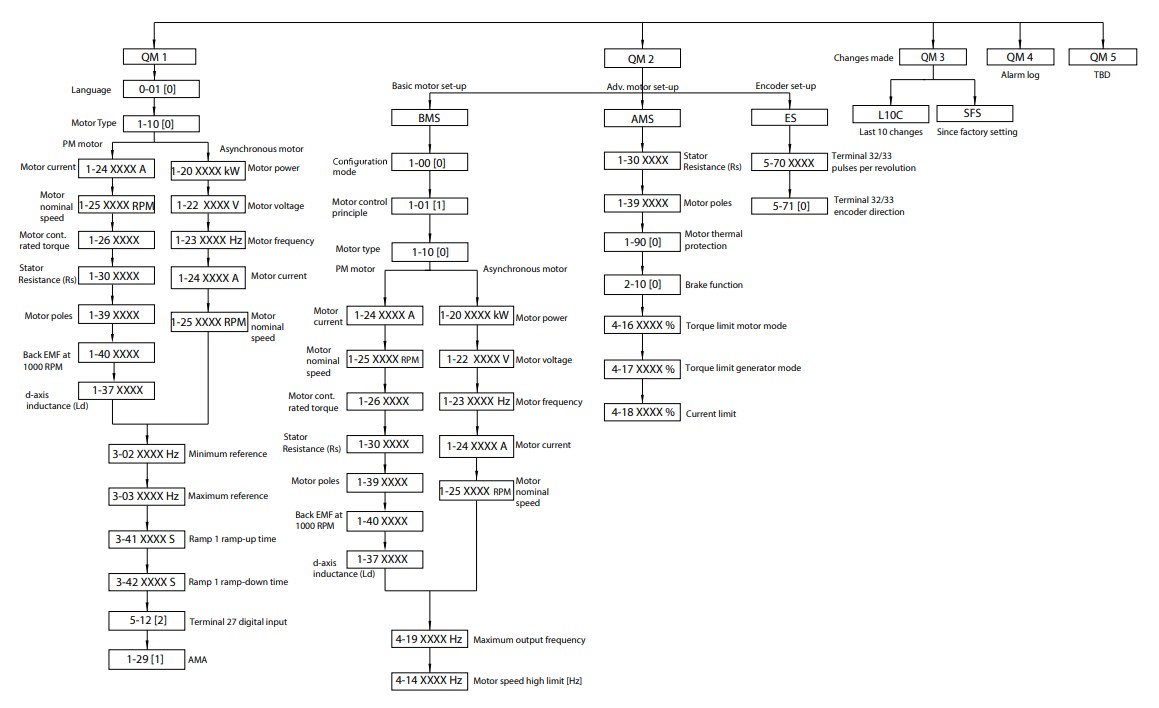

Quick Menu cho phép truy cập nhanh các thông số thường dùng như thông số động cơ, minimum reference, maximum reference, Ramp Up, Ramp Down và AMA. Main Menu cho phép truy cập toàn bộ hệ thống tham số của FC280.

Ví dụ trong Quick Menu có các tham số rất quan trọng:

Tham số	Chức năng
1-20	Motor Power
1-22	Motor Voltage
1-23	Motor Frequency
1-24	Motor Current
1-25	Motor Nominal Speed
1-29	Automatic Motor Adaptation – AMA
3-02	Minimum Reference
3-03	Maximum Reference
3-41	Ramp 1 Ramp-up Time
3-42	Ramp 1 Ramp-down Time
5-12	Terminal 27 Digital Input

Các tham số này được Danfoss đưa trực tiếp vào cấu trúc Quick Menu của FC280.

3. Cách thay đổi một tham số

Ví dụ muốn thay đổi 3-41 – Ramp 1 Ramp-up Time:

1. Nhấn Menu để vào Quick Menu hoặc Main Menu.
2. Dùng ▲/▼ để tìm nhóm tham số.
3. Nhấn OK.
4. Chọn tham số 3-41.
5. Nhấn OK để vào giá trị.
6. Dùng ▲/▼ thay đổi thời gian tăng tốc.
7. Dùng ► nếu cần chuyển giữa các chữ số.
8. Nhấn OK để lưu.

Trên GLCP, Danfoss cũng hướng dẫn thao tác theo trình tự Quick Menu/Main Menu → nhóm tham số → tham số → chỉnh giá trị → OK.

III. Sơ Đồ Đấu Dây Biến Tần Danfoss FC280

Đấu dây chính xác là bước bắt buộc trước khi tiến hành cài đặt biến tần Danfoss FC280. Sai đầu nguồn và đầu động cơ có thể gây hư hỏng biến tần ngay khi cấp điện.

Tải manual biến tần Danfoss FC280: TẠI ĐÂY

1. Đấu nguồn vào và động cơ

Các terminal động lực chính của FC280 gồm:

Terminal	Chức năng
91 – L1/N	Nguồn điện đầu vào
92 – L2/L	Nguồn điện đầu vào
93 – L3	Pha thứ ba trên phiên bản phù hợp
96 – U	Đầu ra pha U động cơ
97 – V	Đầu ra pha V động cơ
98 – W	Đầu ra pha W động cơ
99 – PE	Tiếp địa động cơ
89 / 81 / 88	Liên quan DC link và mạch hãm tùy cấu hình

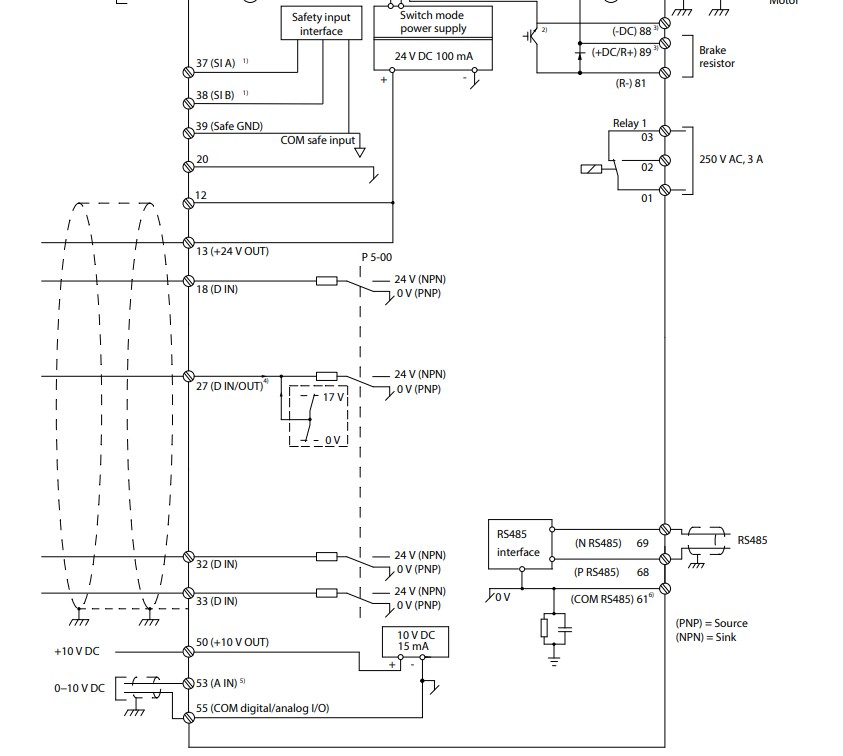

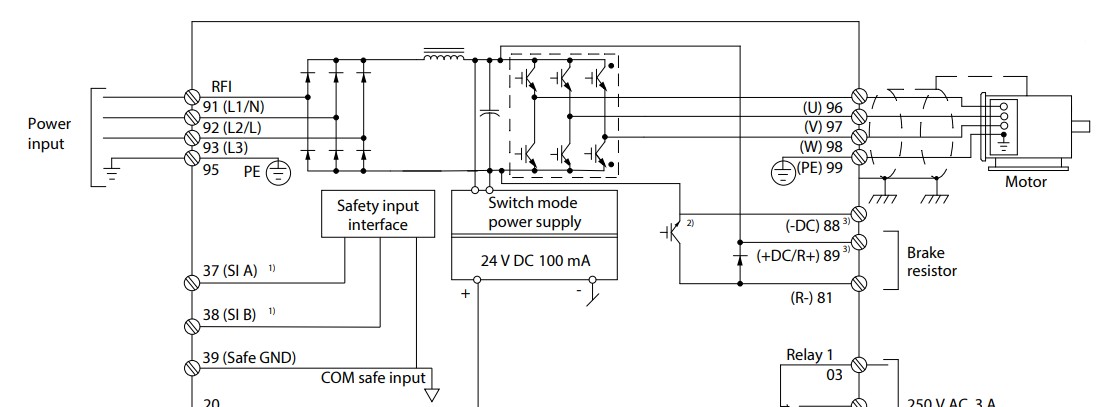

Sơ đồ đấu dây cơ bản trong manual thể hiện rõ nhóm nguồn vào 91–92–93, đầu ra U/V/W tại 96–97–98 cùng các terminal điều khiển, analog và RS485. Phiên bản FC280 3 pha có thể tích hợp brake chopper; manual lưu ý brake chopper tích hợp không áp dụng cho phiên bản 1 pha.

2. Các terminal điều khiển thường dùng

Terminal	Chức năng cơ bản
12, 13	+24 V DC
18	Digital Input – mặc định Start
27	Digital Input/Output – mặc định Coast inverse
32	Digital Input
33	Digital Input / Pulse Input
50	+10 V DC
53	Analog Input
55, 20	Common
61	RS485 Common
68	RS485 +
69	RS485 –
01, 02, 03	Relay Output
37, 38	Safety Input
39	Safe Ground

Theo cấu hình mặc định, terminal 18 = [8] Start, trong khi terminal 27 hoạt động ở chế độ Digital Input với chức năng [2] Coast inverse.

Một điểm rất quan trọng khi chạy FC280 là terminal 27. Với cấu hình mặc định, biến tần cần có tín hiệu 24 V tại terminal 27 mới có thể hoạt động. Nếu không sử dụng thiết bị interlock bên ngoài, Danfoss hướng dẫn jumper terminal 12 hoặc 13 sang terminal 27. Nếu không muốn sử dụng chức năng này, phải lập trình lại terminal 27.

Đây cũng là một trong những nguyên nhân phổ biến khiến kỹ thuật viên đã nhập đủ thông số nhưng FC280 vẫn không chạy.

3. Lưu ý khi đấu dây

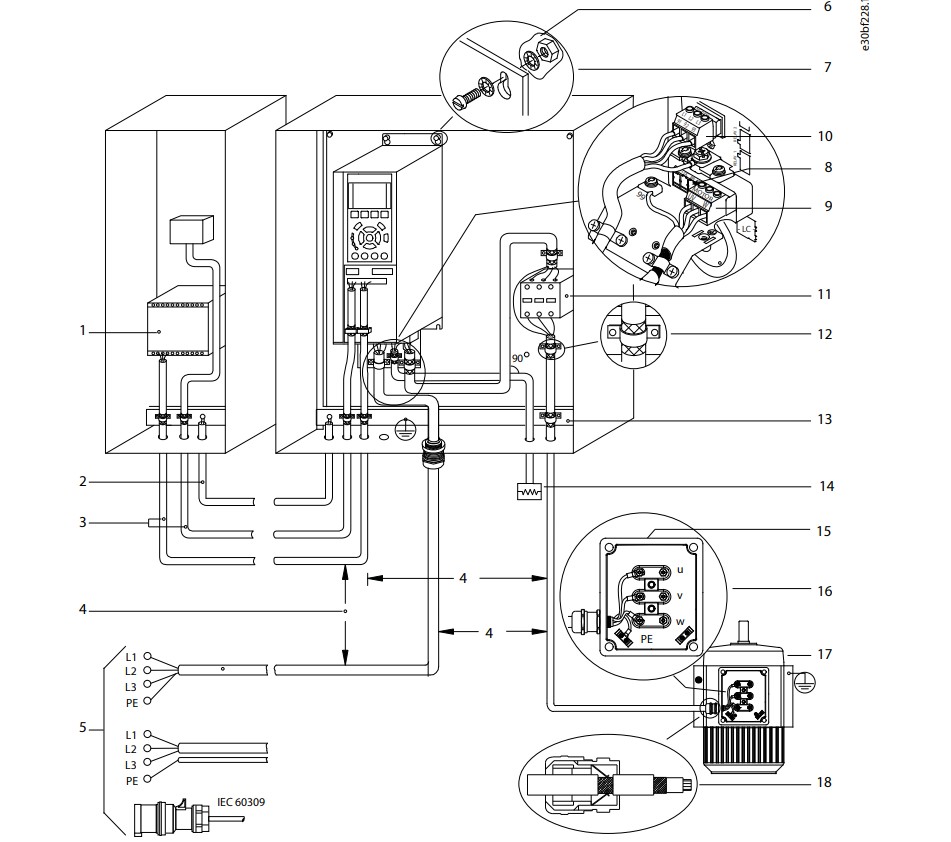

Dây điều khiển, dây tín hiệu analog và dây truyền thông nên đi riêng với cáp nguồn và cáp động cơ. Manual khuyến nghị giữ dây điều khiển ngắn và tách khỏi cáp công suất để hạn chế nhiễu. Trong ví dụ lắp đặt EMC của Danfoss, khoảng cách tối thiểu được thể hiện giữa cáp điều khiển với cáp motor và cáp nguồn là 200 mm.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss FC280

1. Kiểm tra trước khi cấp nguồn

Trước khi bắt đầu cài đặt cần xác định:

• Công suất động cơ.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Tốc độ định mức.
• Loại động cơ: asynchronous hay PM.
• Nguồn điều khiển Start/Stop.
• Nguồn đặt tốc độ.
• Thời gian tăng và giảm tốc yêu cầu.
• Có sử dụng encoder, phanh, PLC hoặc RS485 hay không.

Không nên sao chép nguyên bộ thông số từ một động cơ khác sang vì các giá trị dòng điện, tốc độ và đặc tính motor có thể khác nhau.

2. Khôi phục cài đặt mặc định

Nếu cần đưa FC280 về thông số ban đầu, Danfoss khuyến nghị sử dụng: 14-22 – Operation Mode → [2] Initialisation

Quy trình gồm chọn Initialisation, ngắt nguồn, chờ màn hình tắt rồi cấp nguồn lại. Sau khi hoàn tất, biến tần hiển thị Alarm 80 – Drive initialized to default value, sau đó nhấn Reset để trở lại chế độ vận hành. Trước khi reset một biến tần đang hoạt động trên máy cũ, nên sao lưu tham số. FC280 cho phép upload bộ tham số vào LCP bằng 0-50 – LCP Copy → [1] All to LCP và download lại bằng [2] All from LCP.

3. Nhập thông số động cơ không đồng bộ

Đây là bước quan trọng nhất trong quá trình cài đặt biến tần Danfoss FC280.

Nhập dữ liệu trên nameplate motor theo thứ tự:

Tham số	Nội dung
1-20	Motor Power
1-22	Motor Voltage
1-23	Motor Frequency
1-24	Motor Current
1-25	Motor Nominal Speed

Nếu cần tối ưu hơn trong chế độ VVC+, FC280 còn sử dụng các thông số nâng cao như 1-30 Stator Resistance, 1-31 Rotor Resistance, 1-33 Stator Leakage Reactance và 1-35 Main Reactance. Thông thường người dùng không cần tự tính toàn bộ các giá trị nâng cao nếu có thể thực hiện AMA.

4. Cài tốc độ và thời gian tăng giảm tốc

Các tham số cơ bản:

• 3-02 – Minimum Reference: giá trị tham chiếu nhỏ nhất.
• 3-03 – Maximum Reference: giá trị tham chiếu lớn nhất.
• 3-41 – Ramp 1 Ramp-up Time: thời gian tăng tốc.
• 3-42 – Ramp 1 Ramp-down Time: thời gian giảm tốc.

Các tham số này nằm ngay trong Quick Menu cơ bản của FC280. Không nên đặt Ramp Down quá ngắn với tải quán tính lớn. Khi motor giảm tốc quá nhanh, năng lượng trả về DC bus có thể làm xuất hiện Alarm 7 – DC Overvoltage hoặc gây quá tải hệ thống hãm.

5. Thực hiện AMA – Automatic Motor Adaptation

Danfoss khuyến nghị thực hiện AMA vì chức năng này đo các đặc tính điện của động cơ, từ đó tạo mô hình motor để cải thiện khả năng điều khiển.

Các bước cơ bản:

1. Với cấu hình mặc định, nối terminal 13 và 27.
2. Vào nhóm 1- Load and Motor.
3. Nhập đầy đủ dữ liệu nameplate.
4. Khai báo chiều dài cáp motor tại 1-42 – Motor Cable Length.
5. Truy cập 1-29 – Automatic Motor Adaptation.
6. Chọn [1] Enable complete AMA.
7. Nhấn OK.
8. Chờ quá trình hoàn thành.

Manual cho biết AMA hoàn chỉnh thường mất khoảng 3–10 phút tùy công suất, đồng thời AMA này không làm động cơ quay. Nếu motor không thể thực hiện complete AMA, có thể lựa chọn [2] Enable reduced AMA.

6. Kiểm tra chiều quay động cơ

Sau khi hoàn tất dữ liệu motor:

1. Nhấn Hand On.
2. Tăng reference bằng ▲ với tốc độ thấp.
3. Quan sát chiều quay.
4. Kiểm tra cáp U/V/W.
5. Kiểm tra 1-06 – Clockwise Direction.

Manual sử dụng 1-06 để xác định quan hệ giữa chiều tham chiếu và chiều quay động cơ. Sau khi chạy Local ổn định mới nên chuyển sang điều khiển bằng PLC, terminal hoặc truyền thông.

V. Cài Đặt Biến Tần Danfoss FC280 Theo Từng Cách Điều Khiển

1. Chạy thử bằng bàn phím

Đây là phương pháp nên thực hiện trước khi đưa biến tần vào hệ thống.

Nhấn Hand On để chạy Local. Dùng ▲/▼ để thay đổi tốc độ, sau đó nhấn Off để dừng.

Nếu motor chạy đúng chiều, dòng điện bình thường, không rung và không xuất hiện Alarm thì phần cài đặt động cơ cơ bản đã tương đối ổn định. Manual cũng hướng dẫn kiểm tra local theo trình tự Hand On → tăng reference → kiểm tra tăng tốc → Off → kiểm tra giảm tốc.

2. Điều khiển Start/Stop bằng terminal

Terminal 18 mặc định được cấu hình: 5-10 – Terminal 18 Digital Input = [8] Start. Cấp tín hiệu 24 V vào terminal 18 sẽ tạo lệnh Start khi các điều kiện khác đã thỏa mãn. Đặc biệt cần kiểm tra terminal 27. Mặc định: 5-12 – Terminal 27 Digital Input = [2] Coast inverse

Do đó nếu terminal 27 không có tín hiệu cần thiết, biến tần có thể ở trạng thái Coast và không cho động cơ chạy.

3. Cài tốc độ bằng biến trở hoặc tín hiệu 0–10 V

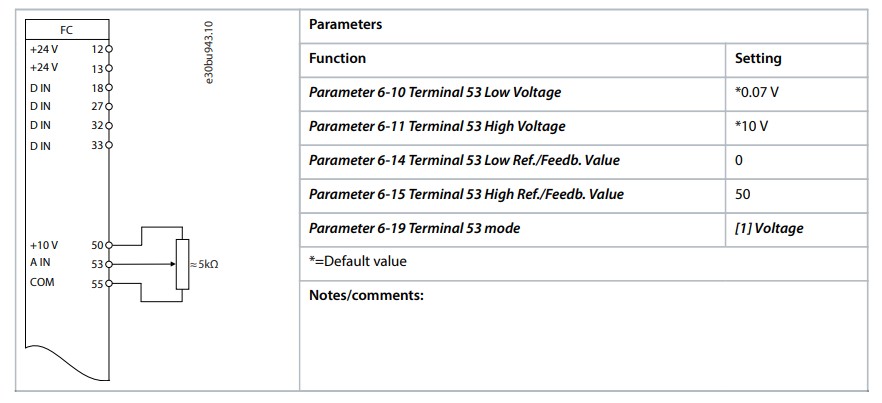

FC280 có analog input tại terminal 53. Trong Operating Guide, Danfoss đưa ra ví dụ đặt tốc độ bằng điện áp:

Tham số	Giá trị ví dụ
6-10 Terminal 53 Low Voltage	0,07 V
6-11 Terminal 53 High Voltage	10 V
6-14 Terminal 53 Low Ref./Feedback Value	0
6-15 Terminal 53 High Ref./Feedback Value	50
6-19 Terminal 53 Mode	[1] Voltage

Biến trở ngoài có thể lấy +10 V tại terminal 50, tín hiệu giữa đưa vào terminal 53 và chân common về terminal 55. Danfoss minh họa biến trở khoảng 5 kΩ trong ví dụ của manual.

4. Cài nhiều cấp tốc độ

FC280 có thể lựa chọn nhiều tốc độ preset bằng các digital input.

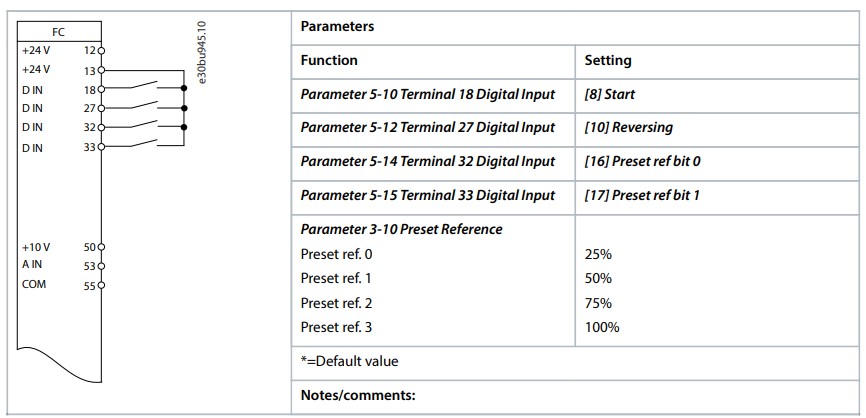

Ví dụ trong manual:

• 5-10 Terminal 18 = [8] Start
• 5-12 Terminal 27 = [10] Reversing
• 5-14 Terminal 32 = [16] Preset ref bit 0
• 5-15 Terminal 33 = [17] Preset ref bit 1

Sau đó sử dụng 3-10 – Preset Reference để khai báo bốn mức, ví dụ 25%, 50%, 75% và 100%. Cần lưu ý đây là một cấu hình ví dụ, trong đó terminal 27 đã được đổi chức năng so với mặc định. Vì vậy không nên vừa sử dụng sơ đồ mặc định vừa áp dụng nguyên các tham số của ví dụ mà không kiểm tra.

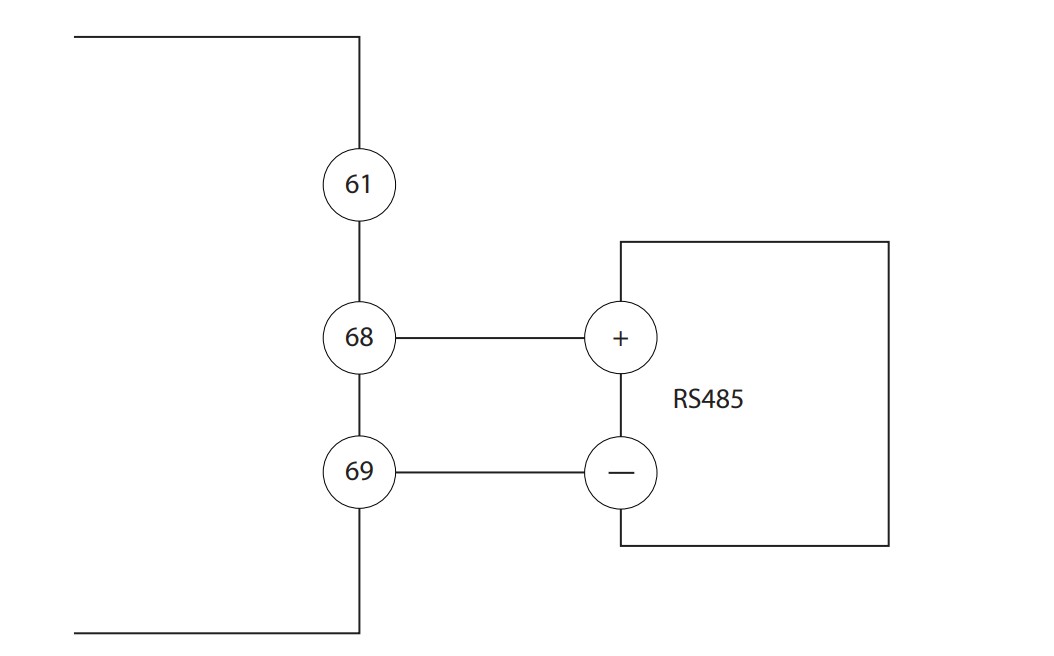

5. Điều khiển FC280 qua RS485 – Modbus RTU

FC280 tích hợp giao tiếp RS485:

• 68: RS485 +
• 69: RS485 –
• 61: Common

Để thiết lập truyền thông cơ bản:

• 8-30 – Protocol: chọn giao thức.
• 8-31 – Address: địa chỉ biến tần.
• 8-32 – Baud Rate: tốc độ truyền.

Operating Guide liệt kê hai giao thức nội bộ gồm Danfoss FC và Modbus RTU.

Khi kết nối nhiều biến tần hoặc PLC với FC280 qua RS485, cần đảm bảo toàn bộ thiết bị có cùng baud rate, định dạng truyền thông và cấu hình termination phù hợp. Nên sử dụng cáp truyền thông có shield để hạn chế nhiễu.

VI. Bảng Mã Lỗi Biến Tần Danfoss FC280 Thường Gặp

Trong quá trình cài đặt và vận hành FC280, người dùng có thể gặp Warning hoặc Alarm. Không nên reset liên tục nếu chưa xác định nguyên nhân.

Mã	Nội dung	Hướng kiểm tra
2	Live Zero Error	Kiểm tra tín hiệu analog terminal 53/54 và scaling
4	Mains Phase Loss	Kiểm tra mất pha hoặc mất cân bằng nguồn
7	DC Overvoltage	Kiểm tra Ramp Down, tải quán tính và hệ thống hãm
8	DC Undervoltage	Kiểm tra điện áp nguồn
9	Inverter Overloaded	Kiểm tra tải và công suất biến tần
10	Motor ETR Overtemperature	Kiểm tra tải motor và thông số dòng
12	Torque Limit	Kiểm tra giới hạn mô-men và tải
13	Overcurrent	Kiểm tra động cơ, cáp U/V/W, tải và thời gian tăng tốc
14	Ground Fault	Kiểm tra cách điện motor và dây động lực
16	Short Circuit	Kiểm tra chập motor hoặc đầu ra
17	Control Word Timeout	Kiểm tra truyền thông
30/31/32	U/V/W Phase Loss	Kiểm tra từng pha đầu ra motor
34	Fieldbus Fault	Kiểm tra mạng truyền thông
50–58	AMA Error	Kiểm tra dữ liệu motor và quá trình AMA
59	Current Limit	Kiểm tra tình trạng quá tải
68	Safe Torque Off	Kiểm tra STO và tín hiệu terminal 37/38
80	Drive Initialized	Biến tần vừa được khởi tạo về mặc định

Khi Danfoss FC280 không chạy, chạy sai chiều, báo lỗi quá dòng, quá áp, lỗi AMA, lỗi STO hoặc mất truyền thông, nên xác định chính xác nguyên nhân trước khi reset và cho máy hoạt động trở lại. Nếu cần cài đặt, kiểm tra hoặc xử lý lỗi biến tần Danfoss FC280, hãy liên hệ Tự động hóa Toàn Cầu để được hỗ trợ kỹ thuật.
