Hướng Dẫn Cài Đặt Biến Tần Danfoss FC102 Chi Tiết

Trong quá trình cài đặt biến tần Danfoss FC102, người dùng thường gặp khó khăn khi phải xử lý nhiều nhóm tham số khác nhau như thông số động cơ, thời gian tăng giảm tốc, nguồn lệnh chạy, tín hiệu analog, PID, Sleep Mode hay truyền thông Modbus. Nếu cài đặt không đúng, biến tần có thể không chạy, motor quay sai chiều, không nhận tín hiệu điều khiển, AMA không hoàn thành hoặc hệ thống bơm/quạt vận hành không ổn định.

Bài viết này sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss FC102 từ cơ bản đến nâng cao, bao gồm sử dụng bàn phím LCP, đấu dây, nhập thông số motor, thực hiện AMA, cài tần số, thời gian tăng giảm tốc, điều khiển bằng terminal, analog, PID, Sleep Mode và Modbus RTU, giúp bạn dễ dàng cấu hình và đưa FC102 vào vận hành thực tế.

I. Tổng Quan Về Biến Tần Danfoss FC102

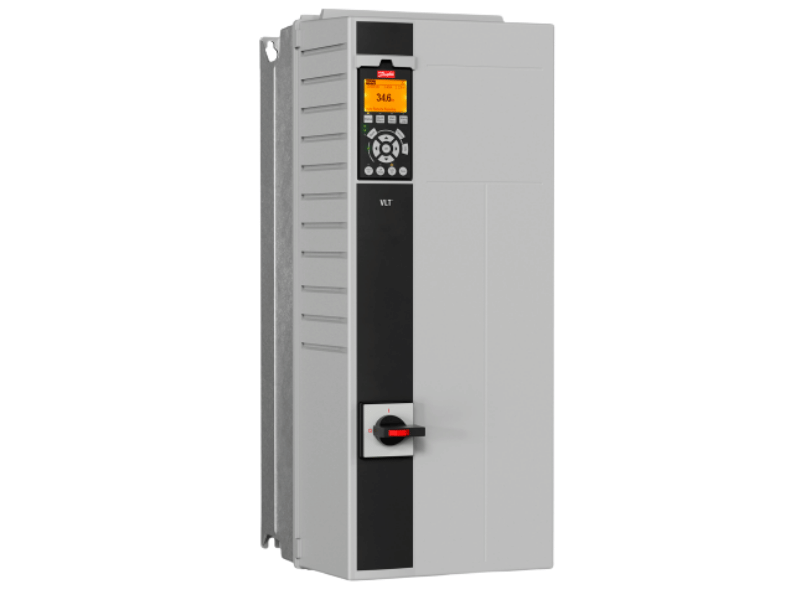

Danfoss FC102 có tên đầy đủ là VLT® HVAC Drive FC 102, cho thấy đây là dòng biến tần được Danfoss tối ưu cho các hệ thống HVAC. FC102 được xây dựng sẵn cho nhiều ứng dụng như quạt cấp/hồi VAV và CAV, quạt tháp giải nhiệt, bơm sơ cấp, bơm thứ cấp, bơm nước ngưng cũng như các ứng dụng bơm, quạt và máy nén khác.

Danfoss FC102 được cung cấp với nhiều cấp điện áp và dải công suất khác nhau, gồm: nguồn 1 pha 200–240 V có công suất từ 1,1–22 kW; nguồn 3 pha 200–240 V từ 1,1–160 kW; nguồn 3 pha 380–480 V từ 1,1–560 kW; nguồn 3 pha 525–600 V từ 1,1–90 kW và nguồn 3 pha 525–690 V từ 1,1–800 kW. Dải điện áp và công suất rộng giúp FC102 đáp ứng từ các hệ thống bơm, quạt và máy nén quy mô nhỏ đến những hệ thống HVAC công nghiệp có công suất lớn.

Một trong những đặc điểm quan trọng của FC102 là khả năng hoạt động theo cả Open Loop và Closed Loop. Với hệ thống đơn giản, biến tần có thể nhận giá trị đặt từ bàn phím, biến trở, tín hiệu analog hoặc truyền thông để thay đổi tốc độ motor. Với hệ thống yêu cầu giữ áp suất, nhiệt độ hoặc lưu lượng ổn định, FC102 có thể sử dụng bộ PID tích hợp để điều chỉnh tần số đầu ra theo tín hiệu phản hồi.

FC102 cũng tích hợp chức năng Automatic Energy Optimization – AEO. Trong ứng dụng bơm ly tâm và quạt, chế độ Auto Energy Optimization VT có thể tối ưu điện áp theo đặc tính tải mô-men bình phương, đồng thời điều chỉnh điện áp theo mức tải thực tế nhằm giảm tiêu thụ năng lượng và tiếng ồn của motor.

Ngoài ra, biến tần còn có nhiều chức năng đáng chú ý cho HVAC như Sleep Mode, phát hiện không lưu lượng, phát hiện đứt dây curoa, Fire Mode, điều khiển nhiều bơm bằng Cascade Controller, Smart Logic Control và các chức năng bảo trì.

Chính vì có nhiều tính năng tích hợp, FC102 có thể giảm số lượng thiết bị điều khiển bên ngoài trong một số hệ thống, nhưng đồng thời việc commissioning cũng cần thực hiện đúng trình tự để tránh motor chạy sai, sai giá trị đặt hoặc PID hoạt động không ổn định.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss FC102

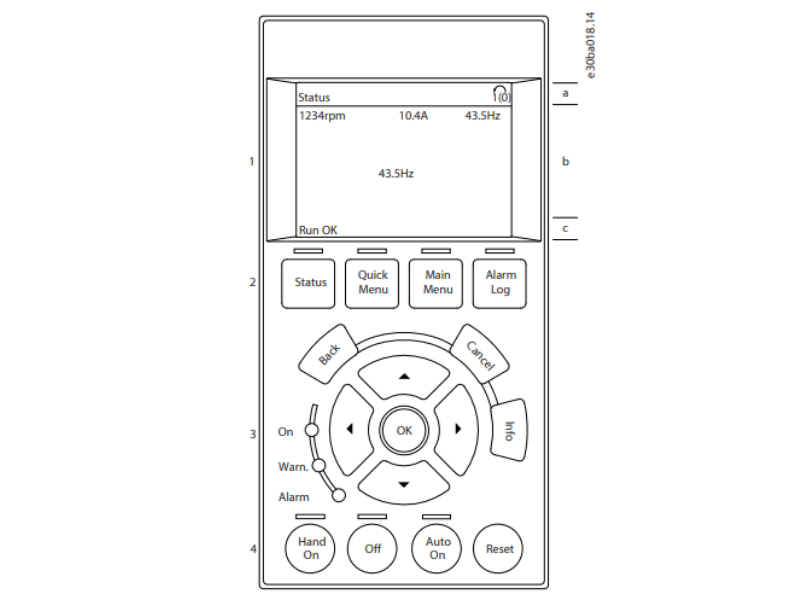

Danfoss FC102 có thể sử dụng Graphical Local Control Panel – LCP để cài đặt, giám sát và chạy thử biến tần. Màn hình LCP có khả năng hiển thị nhiều thông số vận hành như tốc độ, dòng điện, tần số, trạng thái RUN và cảnh báo.

1. Chức năng các phím chính

Phím	Chức năng
Status	Xem trạng thái biến tần và motor
Quick Menu	Truy cập nhanh các thông số cài đặt thường dùng
Main Menu	Truy cập toàn bộ hệ thống tham số
Alarm Log	Xem lịch sử alarm
Back	Quay lại màn hình trước
Cancel	Hủy thay đổi chưa xác nhận
Info	Xem thông tin trợ giúp của tham số/chức năng
▲/▼/◀/▶	Di chuyển menu và thay đổi giá trị
OK	Xác nhận lựa chọn hoặc giá trị
Hand On	Chạy và điều khiển biến tần trực tiếp bằng LCP
Off	Dừng motor
Auto On	Cho phép điều khiển từ terminal hoặc truyền thông
Reset	Reset biến tần sau Trip

Danfoss phân biệt khá rõ Hand On và Auto On. Khi chọn Hand On, việc điều khiển được thực hiện tại LCP. Trong khi đó, Auto On cho phép biến tần nhận lệnh từ terminal điều khiển hoặc mạng truyền thông.

2. Quick Menu và Main Menu

FC102 cung cấp hai cách truy cập tham số chính.

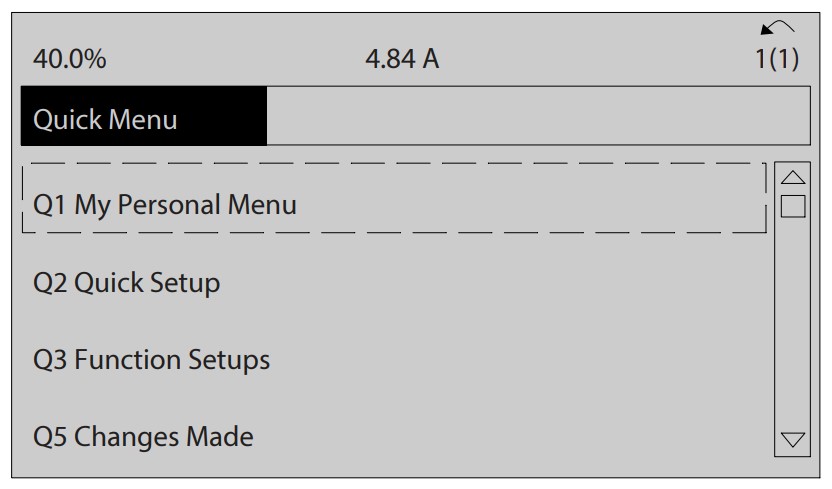

Quick Menu phù hợp khi commissioning nhanh vì chỉ chứa các nhóm thông số thường dùng. Trong Q2 Quick Setup, người dùng có thể cài những giá trị cơ bản như công suất motor, điện áp, tần số, dòng điện, tốc độ định mức, thời gian tăng giảm tốc và giới hạn tốc độ.

Main Menu cho phép truy cập toàn bộ các nhóm tham số của biến tần, phù hợp khi cần cấu hình PID, truyền thông, Digital I/O, Analog I/O, Sleep Mode, Fire Mode hoặc các tính năng HVAC nâng cao.

Manual FC102 xác nhận Quick Menu có thể đưa motor vào hoạt động chỉ với một số thông số cơ bản, trong khi Main Menu cho phép truy cập toàn bộ tham số.

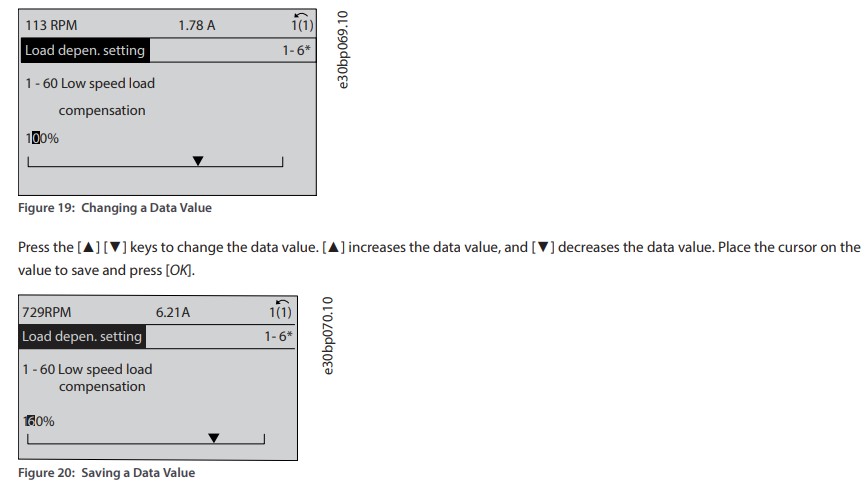

3. Cách thay đổi một tham số

Ví dụ cần thay đổi 3-42 – Ramp 1 Ramp Down Time:

1. Nhấn Quick Menu.
2. Vào Q2 – Quick Setup.
3. Dùng phím ▲/▼ tìm tham số 3-42.
4. Nhấn OK.
5. Dùng các phím điều hướng để chọn vị trí cần chỉnh.
6. Thay đổi giá trị.
7. Nhấn OK để lưu.

Programming Guide cũng sử dụng chính 3-42 làm ví dụ minh họa quá trình chỉnh thông số trên LCP.

III. Sơ Đồ Đấu Dây Biến Tần Danfoss FC102

Đấu dây chính xác là bước bắt buộc trước khi thực hiện cài đặt biến tần Danfoss FC102. Ngoài mạch động lực, người dùng cần đặc biệt chú ý đến các terminal digital, analog, RS485 và Safe Torque Off.

1. Đấu nguồn và motor

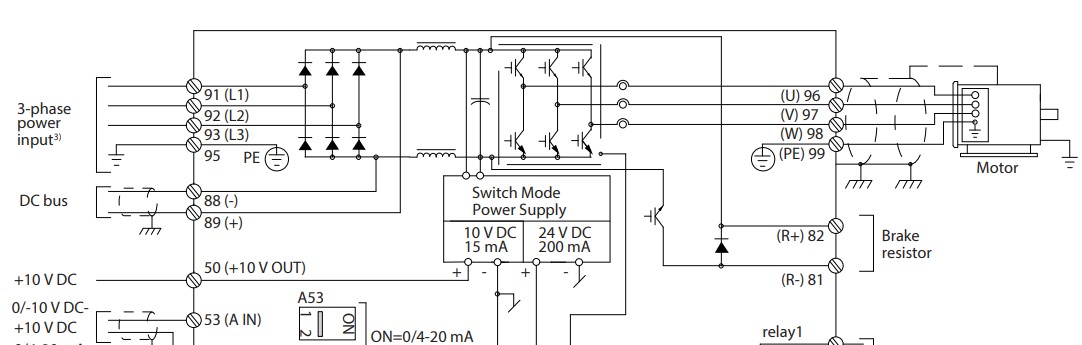

Theo sơ đồ nguyên lý của Danfoss FC102:

Terminal	Chức năng
91 – L1	Nguồn AC pha L1
92 – L2	Nguồn AC pha L2
93 – L3	Nguồn AC pha L3
96 – U	Đầu ra motor U
97 – V	Đầu ra motor V
98 – W	Đầu ra motor W
PE	Tiếp địa
88, 89	DC bus
81, 82	Liên quan mạch hãm theo cấu hình

Sơ đồ trong Programming Guide cũng thể hiện trực tiếp các terminal nguồn 91/92/93, đầu ra motor 96/97/98, các đầu vào analog, digital và RS485.

Không được cấp nguồn điện lưới vào các terminal U, V, W đầu ra motor. Đồng thời, dây motor và dây tín hiệu điều khiển nên được bố trí hợp lý để hạn chế nhiễu.

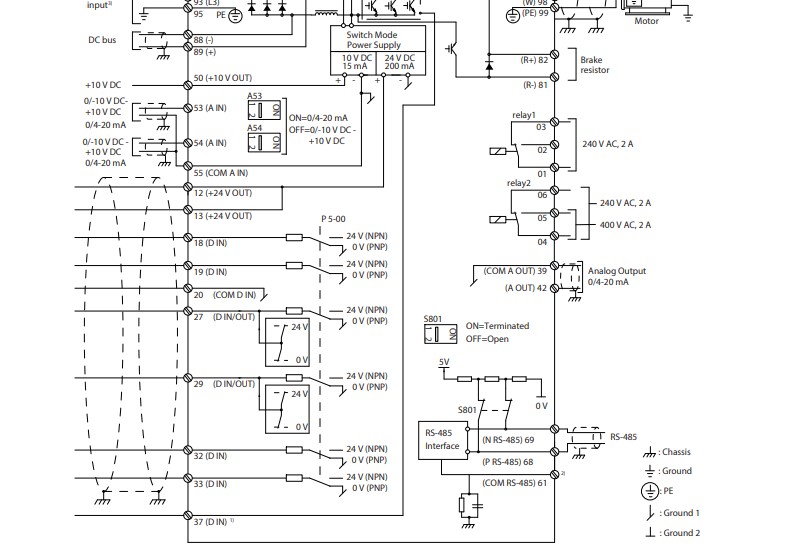

2. Các terminal điều khiển quan trọng

Một số terminal thường gặp:

Terminal	Chức năng
12, 13	Nguồn +24 VDC
18	Digital Input, thường dùng Start
19	Digital Input
27	Digital Input/Output
29	Digital Input/Output
32, 33	Digital Input
20	Common Digital Input
50	+10 VDC
53, 54	Analog Input
55	Common Analog Input
42	Analog Output
68	RS485 P
69	RS485 N
61	Common RS485
37	Safe Torque Off – nếu phiên bản hỗ trợ

Trong ví dụ Start/Stop của Danfoss, terminal 18 được gán 5-10 = [8] Start. Terminal 27 có thể đặt 5-12 = [0] No Operation; manual lưu ý chức năng mặc định của terminal này có thể là Coast Inverse nên cần kiểm tra trước khi chạy.

Đây là nguyên nhân khá thường gặp khi đã cấp lệnh Start nhưng FC102 vẫn không chạy: terminal 27 hoặc một tín hiệu interlock khác chưa thỏa điều kiện.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss FC102

1. Kiểm tra thông số motor

Trước khi cấp lệnh chạy, nên đọc đầy đủ nameplate motor gồm:

• Công suất kW.
• Điện áp định mức.
• Tần số định mức.
• Dòng điện định mức.
• Tốc độ định mức RPM.
• Kiểu đấu motor.
• Loại tải: bơm, quạt, máy nén hoặc tải khác.

Các thông số này sẽ được nhập trực tiếp vào nhóm 1-** Load and Motor.

2. Khởi tạo biến tần về mặc định

Nếu cần cài đặt lại từ đầu, có thể sử dụng: 14-22 – Operation Mode → Initialization.

Quy trình Danfoss khuyến nghị là truy cập 14-22, chọn Initialization, ngắt nguồn, chờ màn hình tắt rồi cấp điện trở lại. Khi xuất hiện Alarm 80 – Drive Initialized, nhấn Reset. Manual đặc biệt cảnh báo quá trình này làm mất dữ liệu lập trình và dữ liệu motor, vì vậy nên backup cấu hình trước khi reset một biến tần đang vận hành.

3. Nhập thông số motor

Các thông số quan trọng trong Quick Setup gồm:

Tham số	Nội dung
1-20	Motor Power [kW]
1-22	Motor Voltage
1-23	Motor Frequency
1-24	Motor Current
1-25	Motor Nominal Speed
1-28	Motor Rotation Check
1-29	Automatic Motor Adaptation – AMA
3-41	Ramp 1 Ramp Up Time
3-42	Ramp 1 Ramp Down Time
4-11/4-12	Giới hạn tốc độ thấp
4-13/4-14	Giới hạn tốc độ cao

Đây cũng chính là nhóm tham số Danfoss đưa vào Q2 Quick Setup để commissioning motor.

4. Kiểm tra chiều quay motor

Tham số 1-28 – Motor Rotation Check hỗ trợ kiểm tra chiều quay motor sau khi hoàn tất đấu nối.

Trước khi đưa bơm hoặc quạt vào vận hành chính thức, nên chạy thử ở tốc độ thấp và xác nhận đúng chiều quay. Với bơm ly tâm hoặc quạt, chạy ngược chiều có thể làm lưu lượng giảm mạnh dù motor vẫn quay bình thường.

5. Thực hiện AMA

Một trong những bước quan trọng nhất khi cài đặt biến tần Danfoss FC102 là Automatic Motor Adaptation.

Tham số:

1-29 – Automatic Motor Adaptation (AMA)

có các lựa chọn chính:

• [0] Off
• [1] Enable Complete AMA
• [2] Enable Reduced AMA

AMA giúp FC102 tự xác định các thông số motor nâng cao như điện trở stator, điện trở rotor và các điện kháng liên quan để tối ưu khả năng điều khiển. Quá trình AMA được thực hiện khi motor đứng yên; sau khi lựa chọn AMA, nhấn Hand On để bắt đầu. Khi hoàn thành bình thường, màn hình yêu cầu nhấn OK để kết thúc.

Trước khi AMA cần nhập chính xác dữ liệu nameplate motor. Nếu nhập sai công suất, dòng hoặc điện áp, quá trình AMA có thể không hoàn thành.

6. Cài tần số và giới hạn tốc độ

Các thông số cần quan tâm gồm:

3-02 – Minimum Reference: giá trị đặt tối thiểu.

3-03 – Maximum Reference: giá trị đặt tối đa.

4-11/4-12: giới hạn tốc độ thấp theo RPM hoặc Hz.

4-13/4-14: giới hạn tốc độ cao theo RPM hoặc Hz.

Không nên chỉ giới hạn tín hiệu đặt mà bỏ qua giới hạn motor. Với các ứng dụng quạt, bơm và máy nén, cần xác định vùng tốc độ an toàn của thiết bị cơ khí trước khi tăng giới hạn tần số.

7. Cài thời gian tăng giảm tốc

Hai tham số được sử dụng phổ biến nhất:

• 3-41 – Ramp 1 Ramp Up Time

• 3-42 – Ramp 1 Ramp Down Time

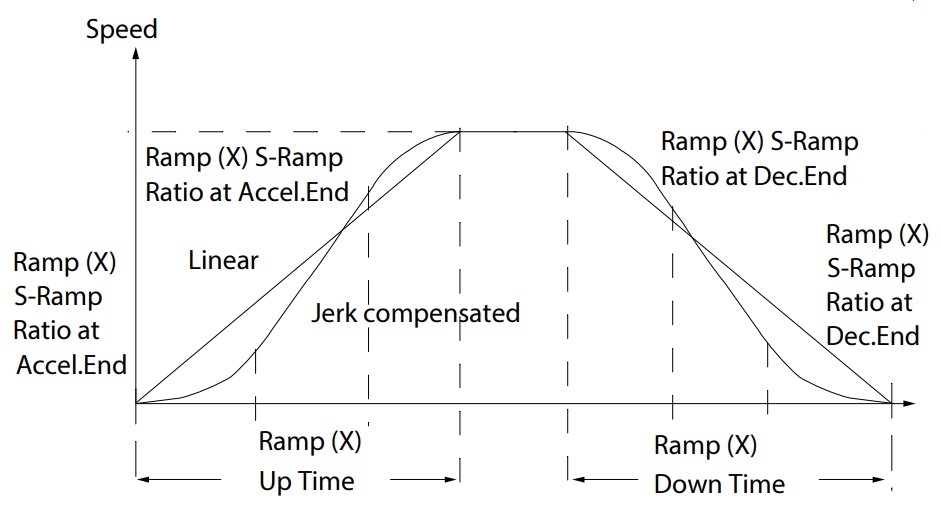

Ramp Up quá ngắn có thể khiến dòng tăng cao khi khởi động. Ngược lại, Ramp Down quá ngắn có thể làm điện áp DC bus tăng do motor tái sinh năng lượng về biến tần. Danfoss khuyến nghị chọn thời gian giảm tốc sao cho không gây quá áp và không làm dòng vượt giới hạn.

Đối với bơm, việc giảm tốc quá nhanh còn có thể tạo biến động áp suất và hiện tượng water hammer, vì vậy không nên chỉ đặt thời gian dựa trên mong muốn dừng nhanh.

V. Cài Đặt Danfoss FC102 Theo Từng Cách Điều Khiển

1. Chạy thử trực tiếp bằng bàn phím

Sau khi nhập thông số motor và AMA, có thể chạy thử bằng LCP:

• Nhấn Hand On.
• Dùng phím điều hướng thay đổi reference.
• Theo dõi Hz, dòng điện và trạng thái motor.
• Nhấn Off để dừng.

Hand On phù hợp cho commissioning. Khi chuyển sang vận hành tự động từ PLC, cảm biến hoặc hệ thống BMS, cần đưa biến tần về Auto On.

2. Điều khiển Start/Stop bằng terminal và đặt tốc độ bằng biến trở

Đây là cấu hình rất phổ biến.

Terminal 18 có thể cài: 5-10 = [8] Start

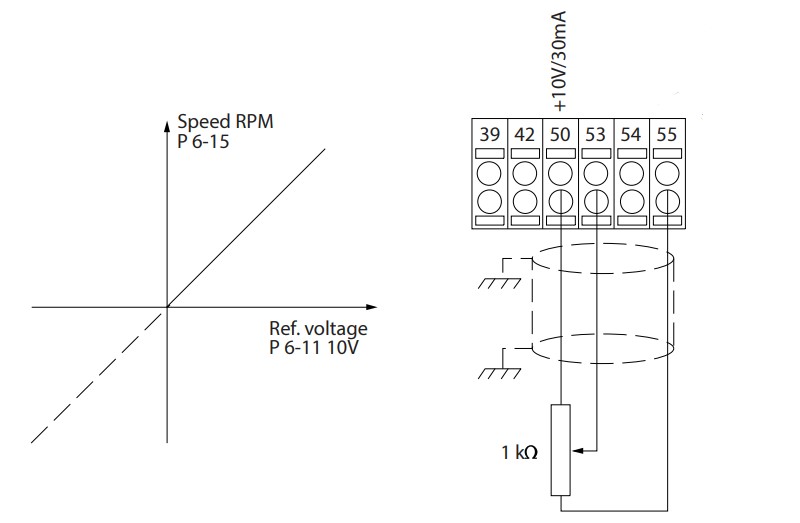

Tốc độ có thể lấy từ analog input 53. Trong ví dụ potentiometer của Danfoss, terminal 53 nhận tín hiệu 0–10 V và được sử dụng làm Reference Source 1.

Các tham số scaling chính của terminal 53 gồm:

Tham số	Chức năng
6-10	Terminal 53 Low Voltage
6-11	Terminal 53 High Voltage
6-12	Terminal 53 Low Current
6-13	Terminal 53 High Current
6-14	Low Reference/Feedback Value
6-15	High Reference/Feedback Value

Nhờ đó, một tín hiệu 0–10 V hoặc 4–20 mA có thể được scale thành dải tốc độ hoặc giá trị process phù hợp.

3. Điều khiển nhiều cấp tốc độ

FC102 cho phép sử dụng các đầu vào số để chọn Preset Reference.

Người dùng có thể khai báo các mức tại nhóm 3-10 Preset Reference, sau đó gán các digital input làm Preset Reference Bit 0, Bit 1, Bit 2.

Cách này phù hợp với quạt hoặc bơm chỉ cần một số cấp tốc độ cố định và không cần sử dụng tín hiệu analog.

4. Điều khiển giữ áp suất hoặc nhiệt độ bằng PID

Đây là một trong những tính năng quan trọng nhất của FC102.

Khi cần điều khiển Closed Loop: 1-00 – Configuration Mode = [3] Closed Loop

Sau đó khai báo:

• Nguồn feedback trong nhóm 20-0*.
• Setpoint tại nhóm 20-2*.
• Thông số PID tại nhóm 20-9*.

Ví dụ với bơm tăng áp, cảm biến áp suất gửi tín hiệu 4–20 mA về biến tần. FC102 so sánh áp suất thực tế với setpoint: khi áp suất thấp, biến tần tăng tốc bơm; khi áp suất cao, biến tần giảm tốc. Manual FC102 mô tả chính cấu hình này cho hệ thống sử dụng cảm biến áp suất hoặc nhiệt độ.

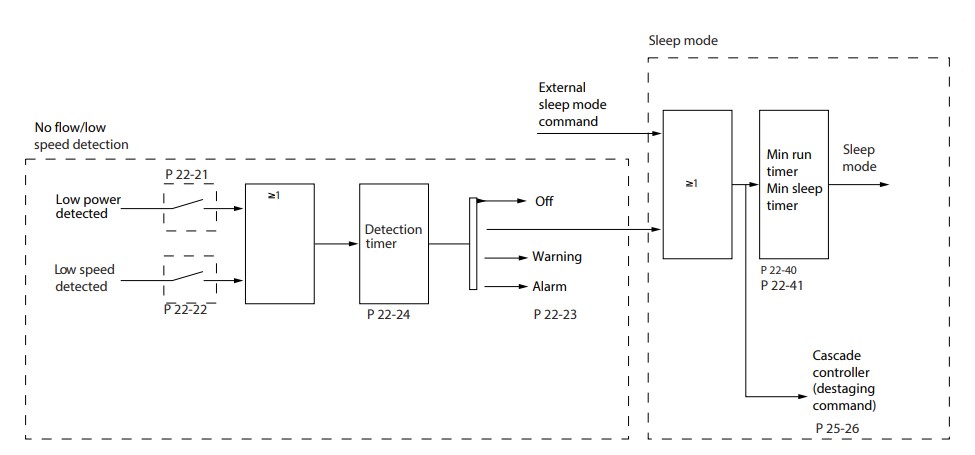

5. Cài Sleep Mode và No-flow Detection

Đối với hệ thống bơm, FC102 có thể phát hiện tình trạng nhu cầu thấp hoặc không có lưu lượng và đưa motor về Sleep Mode thay vì tiếp tục chạy ở tốc độ thấp.

Một số nhóm quan trọng:

• 22-20 – Low Power Auto Set-up

• 22-21 – Low Power Detection

• 22-22 – Low Speed Detection

• 22-23 – No-flow Detection

• 22-4* – Sleep Mode

Danfoss cho phép thực hiện quá trình auto setup để xác định đặc tính công suất ở khoảng 50% và 85% tốc độ định mức, từ đó phục vụ việc phát hiện No-flow.

Tính năng này đặc biệt hữu ích cho bơm tăng áp vì giúp giảm điện năng, hạn chế motor chạy không cần thiết và giảm số giờ vận hành.

6. Điều khiển FC102 qua Modbus RTU

Cổng RS485 tích hợp sử dụng:

• 68 – P RS485
• 69 – N RS485
• 61 – Common RS485

Để chọn Modbus RTU:

8-30 – Protocol = [2] Modbus RTU

Các thông số tiếp theo gồm:

Tham số	Chức năng
8-30	Protocol
8-31	Address
8-32	FC Port Baud Rate
8-33	Parity/Stop Bits

FC102 hỗ trợ nhiều baud rate từ 2400 đến 115200 baud và các lựa chọn Even, Odd hoặc No Parity.

Thông qua Modbus RTU, PLC, HMI hoặc BMS có thể điều khiển biến tần và đọc các thông số trạng thái. Khi thay đổi protocol tại 8-30, manual lưu ý cấu hình mới chỉ có hiệu lực sau khi power cycle biến tần.

7. Fire Mode

FC102 còn tích hợp Fire Mode cho các ứng dụng HVAC đặc biệt như quạt thông gió trong tình huống cháy.

Fire Mode có thể kích hoạt từ digital input hoặc fieldbus và có khả năng hoạt động theo Open Loop hoặc Closed Loop. Tuy nhiên đây là chức năng liên quan trực tiếp đến hệ thống an toàn cháy, vì vậy không được tự ý cấu hình chỉ dựa trên thông số biến tần; toàn bộ hệ thống cần được thiết kế và phê duyệt theo yêu cầu an toàn phù hợp.

VI. Bảng Mã Lỗi Biến Tần Danfoss FC102 Thường Gặp

FC102 sử dụng mã Warning/Alarm dạng số. Một số lỗi thường gặp gồm:

Mã	Ý nghĩa	Hướng kiểm tra
Alarm 4	Mains Phase Loss	Kiểm tra nguồn đầu vào, mất pha, mất cân bằng pha
Alarm 7	DC Overvoltage	Tăng thời gian giảm tốc, kiểm tra tải tái sinh
Alarm 8	DC Undervoltage	Kiểm tra điện áp nguồn và mạch cấp nguồn
Alarm 9	Inverter Overload	Kiểm tra tải, dòng motor và công suất biến tần
Alarm 10	Motor ETR Overtemperature	Kiểm tra tải motor, dòng cài 1-24 và khả năng làm mát
Alarm 13	Over Current	Kiểm tra tải, motor, thời gian Ramp Up và chạm chập
Alarm 14	Earth/Ground Fault	Kiểm tra cách điện motor và dây U/V/W
Alarm 16	Short Circuit	Kiểm tra cáp motor và motor
Alarm 29	Heat Sink Temperature	Kiểm tra nhiệt độ, quạt và thông gió tủ
Alarm 30	U Phase Loss	Kiểm tra pha U đầu ra
Alarm 31	V Phase Loss	Kiểm tra pha V đầu ra
Alarm 32	W Phase Loss	Kiểm tra pha W đầu ra
Alarm 34	Fieldbus Fault	Kiểm tra mạng truyền thông và cấu hình
Alarm 51	AMA Check Unom/Inom	Kiểm tra điện áp, dòng và công suất motor
Alarm 53	AMA Motor Too Big	Kiểm tra motor data và công suất biến tần
Alarm 54	AMA Motor Too Small	Kiểm tra motor data
Alarm 55	AMA Parameter Out of Range	Kiểm tra nhóm 1-2* Motor Data
Alarm 56	AMA Interrupted	Chạy lại quá trình AMA
Alarm 57	AMA Timeout	Kiểm tra motor, dây và dữ liệu motor

Không nên liên tục nhấn Reset khi chưa xác định nguyên nhân lỗi. Đặc biệt với Over Current, Ground Fault, Short Circuit, mất pha motor hoặc quá nhiệt, cần kiểm tra phần điện và cơ khí trước khi cho biến tần hoạt động lại.

Khi Danfoss FC102 không chạy,báo lỗi hay hoạt động không bình thường, liên hệ ngay với Tự động hoá Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ nhanh chóng.
