Hướng Dẫn Cài Đặt Biến Tần ABB ACS150 Chi Tiết Từ A–Z

Cài đặt biến tần ABB ACS150 đúng kỹ thuật đòi hỏi người vận hành phải xác định chính xác sơ đồ đấu dây, dữ liệu động cơ, nguồn lệnh chạy và nguồn đặt tần số. Bài viết dưới đây hướng dẫn từ đấu nối mạch động lực, mạch điều khiển, sử dụng keypad đến thiết lập các tham số quan trọng như thời gian tăng giảm tốc, giới hạn tần số và tín hiệu analog.

I. Tổng Quan Về Cài Đặt Biến Tần ABB ACS150

1. Phạm vi áp dụng của bài hướng dẫn

ABB ACS150 là dòng biến tần nhỏ gọn dùng để điều khiển động cơ không đồng bộ xoay chiều. Dòng sản phẩm có dải công suất 0,37–4 kW, hỗ trợ phiên bản nguồn một pha và ba pha, điều khiển vô hướng, tích hợp bàn phím, núm chỉnh tốc độ, bộ hãm và bộ lọc EMC. Bài viết tập trung vào các chức năng cài đặt cơ bản thường dùng trong máy móc và hệ thống điều khiển tốc độ.

Các nội dung được hướng dẫn gồm:

  • Đấu dây nguồn, động cơ và điện trở hãm.
  • Đấu ngõ vào số, ngõ vào analog và relay.
  • Nhập dữ liệu động cơ.
  • Chạy bằng bàn phím tích hợp.
  • Chạy bằng công tắc ngoài và biến trở.
  • Điều khiển tăng, giảm tốc độ bằng tín hiệu số.
  • Chạy thử, xử lý lỗi và khôi phục cấu hình mặc định.

2. Lưu ý an toàn trước khi cài đặt

Việc đấu nối và bảo trì phải được thực hiện bởi người có chuyên môn về điện. Sau khi ngắt nguồn, cần chờ tối thiểu 5 phút để tụ điện trong mạch DC xả điện, sau đó dùng đồng hồ đo kiểm tra trước khi thao tác. Không làm việc trên biến tần, động cơ hoặc cáp điều khiển khi hệ thống còn điện.

Trước khi cấp nguồn, cần kiểm tra:

  • Điện áp nguồn phù hợp với mã biến tần.
  • Nguồn không đấu nhầm vào U2, V2, W2.
  • Động cơ và biến tần có dòng điện, điện áp phù hợp.
  • Dây PE được nối đất chắc chắn.
  • Cáp nguồn, cáp động cơ và cáp điều khiển được đi riêng.
  • Không còn vật lạ, mạt kim loại hoặc đầu dây hở trong tủ.
  • Cơ cấu máy có thể vận hành an toàn khi động cơ quay.

II. Hướng Dẫn Đấu Nối Biến Tần ABB ACS150

1. Đấu nối mạch động lực

Các terminal động lực chính của ABB ACS150 gồm:

Ký hiệu Chức năng
U1, V1, W1 Đầu vào nguồn AC
U2, V2, W2 Đầu ra cấp cho động cơ ba pha
PE Nối đất bảo vệ
BRK+, BRK- Kết nối điện trở hãm ngoài

Đối với biến tần sử dụng nguồn một pha, dây pha được đấu vào U1/L, dây trung tính vào V1/N và để trống W1. Với biến tần nguồn ba pha, đấu ba pha nguồn lần lượt vào U1, V1, W1. Ba dây động cơ được đấu vào U2, V2, W2; không đấu điện áp lưới trực tiếp vào các đầu ra này.

Điện trở hãm, khi được lựa chọn phù hợp với model và ứng dụng, được kết nối vào BRK+ và BRK-. Không được đấu điện trở hãm sang terminal động lực khác hoặc tự chọn giá trị điện trở khi chưa đối chiếu bảng kỹ thuật của đúng mã biến tần.

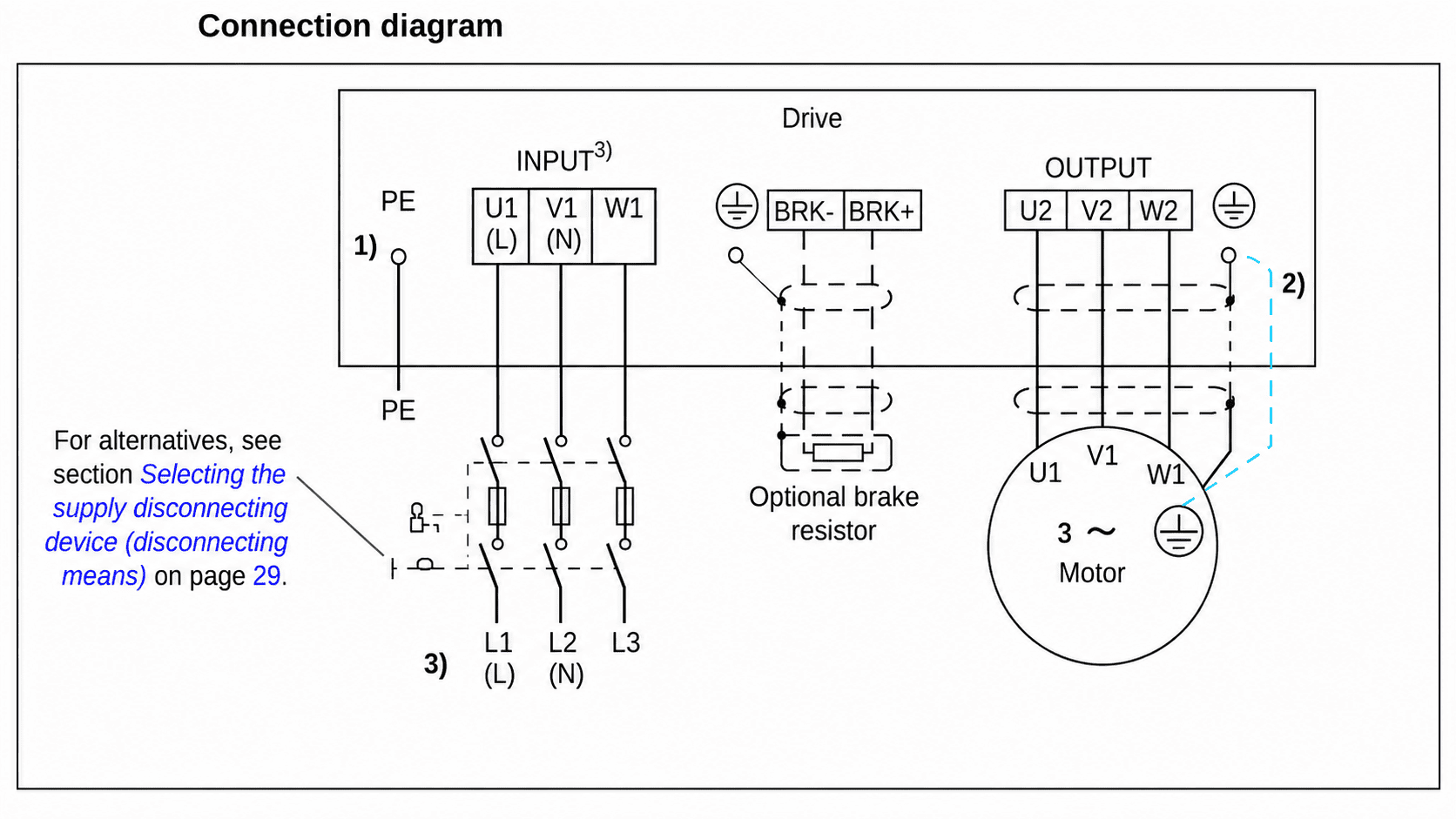

Đấu nối mạch lực cho biến tần, động cơ

2. Đấu nối mạch điều khiển

Dãy terminal điều khiển X1A và X1B gồm các chân sau. Chức năng thực tế của DI1–DI5 phụ thuộc macro được chọn tại tham số 9902.

Terminal Chức năng phần cứng
SCR Nối lớp chống nhiễu của cáp tín hiệu
AI Ngõ vào analog AI1
GND Chân chung của mạch analog
+10V Nguồn tham chiếu cho biến trở
+24V Nguồn phụ trợ cho ngõ vào số
GND Chân chung nguồn phụ trợ
COM Chân chung của ngõ vào số
DI1–DI4 Ngõ vào số lập trình được
DI5 Ngõ vào số hoặc ngõ vào tần số
COM, NC, NO Tiếp điểm relay đầu ra



Công tắc S1 bên cạnh terminal AI dùng để chọn loại tín hiệu:

  • Vị trí I: tín hiệu dòng 0–20 mA hoặc 4–20 mA.
  • Vị trí U: tín hiệu điện áp 0–10 V hoặc 2–10 V.
  • Cấu hình mặc định của S1 là vị trí dòng điện.

Không được đưa tín hiệu điện áp vào AI khi S1 đang ở vị trí I hoặc đưa tín hiệu dòng khi S1 ở vị trí U.

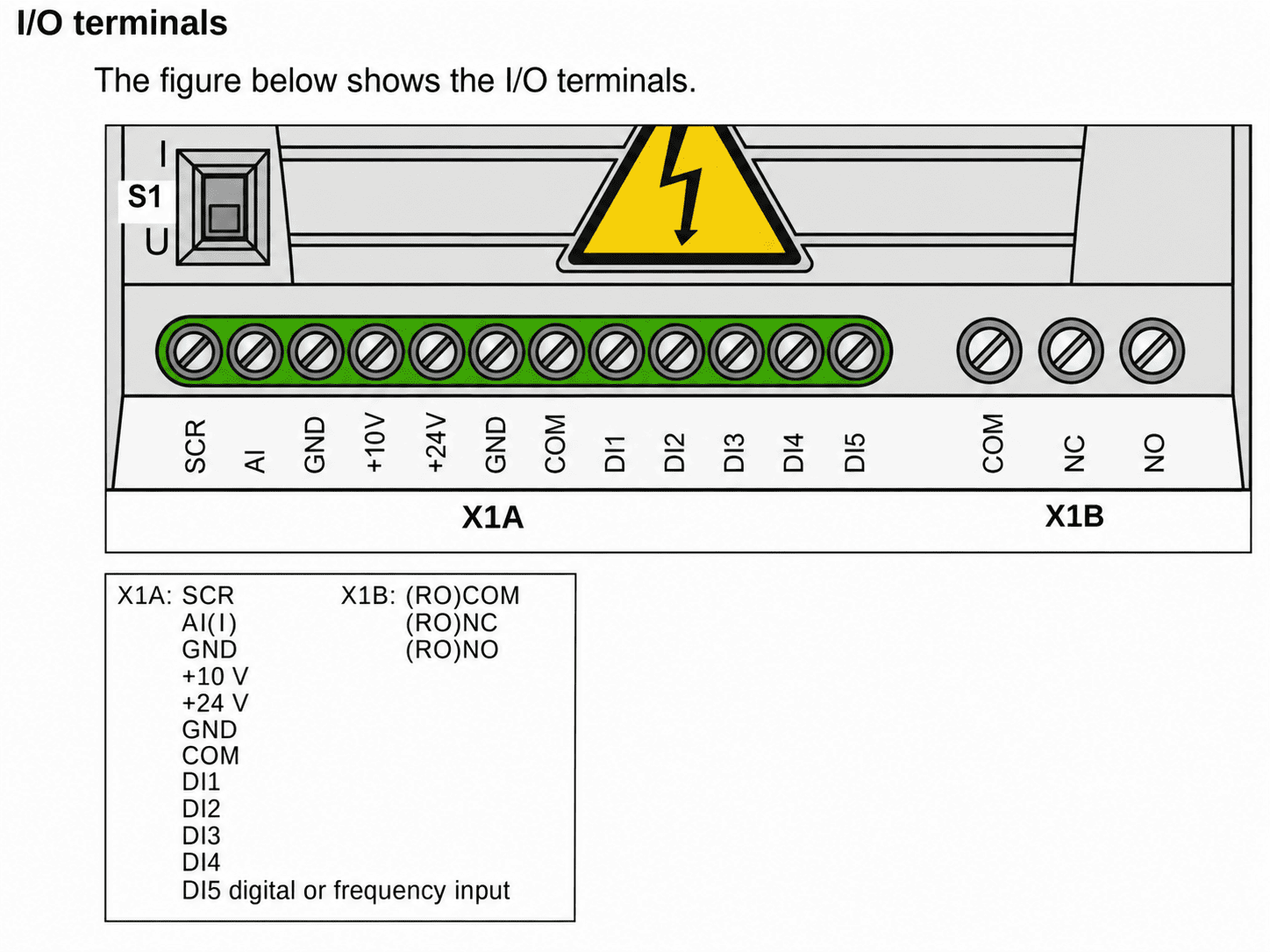

I/O Terminal của biến tần

3. Cấu hình ngõ vào số PNP và NPN

ABB ACS150 cho phép đấu ngõ vào số theo cả hai kiểu:

  • PNP/source: nối GND với COM; công tắc hoặc ngõ ra PLC đưa +24 V vào DI.
  • NPN/sink: nối +24 V với COM; công tắc hoặc ngõ ra PLC kéo DI về GND.

Phải lựa chọn một kiểu đấu thống nhất cho toàn bộ DI. Không được đấu lẫn PNP và NPN trên cùng chân COM nếu chưa có mạch cách ly phù hợp.

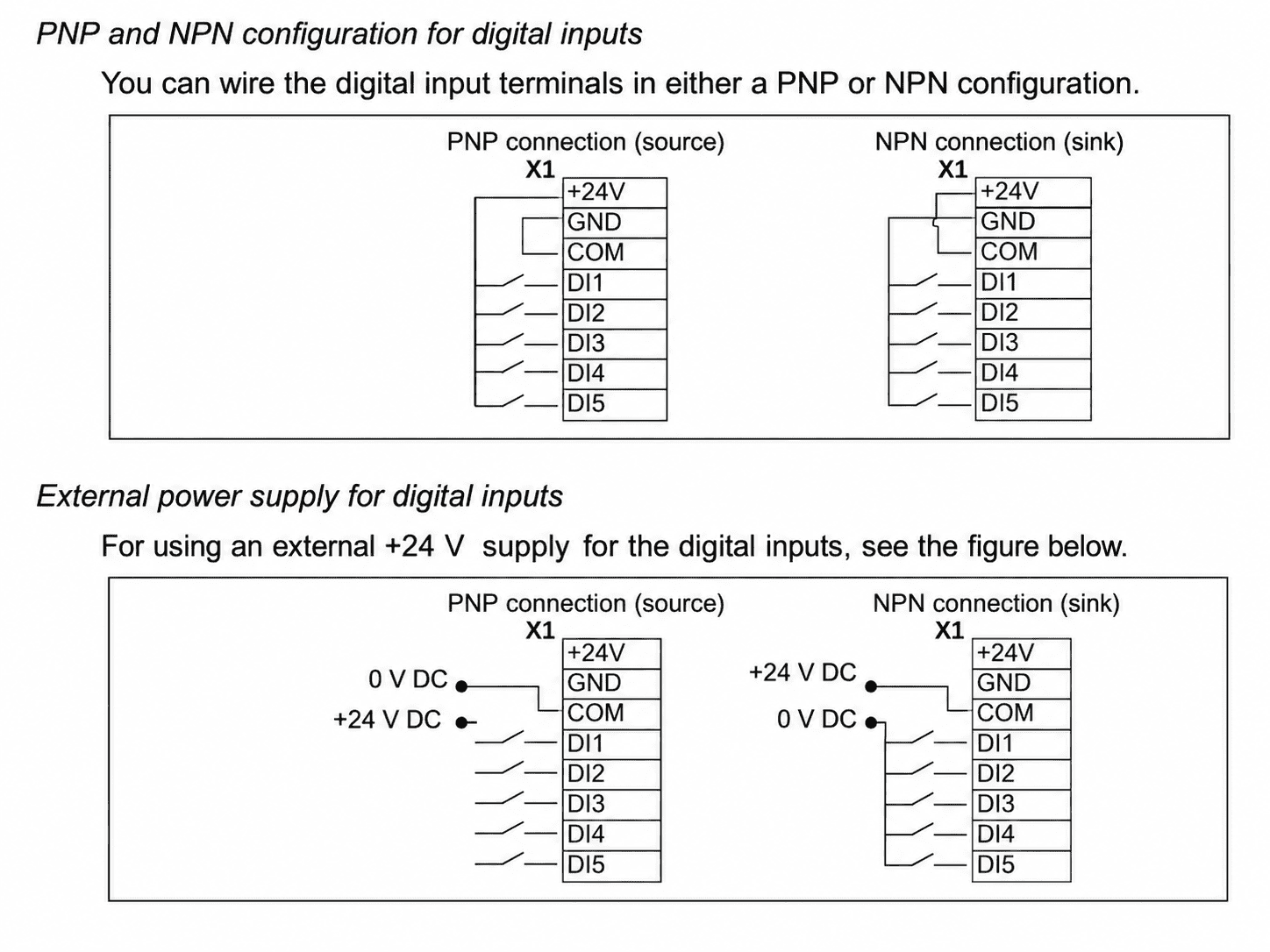

Hai kiểu ngõ vào NPN và PNP

III. Hướng Dẫn Sử Dụng Keypad Biến Tần ABB ACS150

1. Chức năng các phím

ACS150 sử dụng bàn phím tích hợp với màn hình LCD và núm SPEED. Chức năng từng phím được ABB quy định như sau.

Phím Chức năng
RESET/EXIT Thoát về cấp menu trước; reset lỗi
MENU/ENTER Vào menu; xác nhận và lưu giá trị
Di chuyển lên hoặc tăng giá trị
Di chuyển xuống hoặc giảm giá trị
LOC/REM Chuyển giữa điều khiển tại chỗ và từ xa
DIR Đổi chiều quay khi được cho phép
STOP Dừng biến tần ở chế độ LOC
START Chạy biến tần ở chế độ LOC
Núm SPEED Thay đổi giá trị tần số tham chiếu

Màn hình hiển thị LOC khi biến tần nhận lệnh từ bàn phím và REM khi nhận lệnh từ terminal. Khi đang ở REM, nhấn STOP trên keypad không bảo đảm dừng động cơ; cần chuyển về LOC trước khi sử dụng phím STOP.

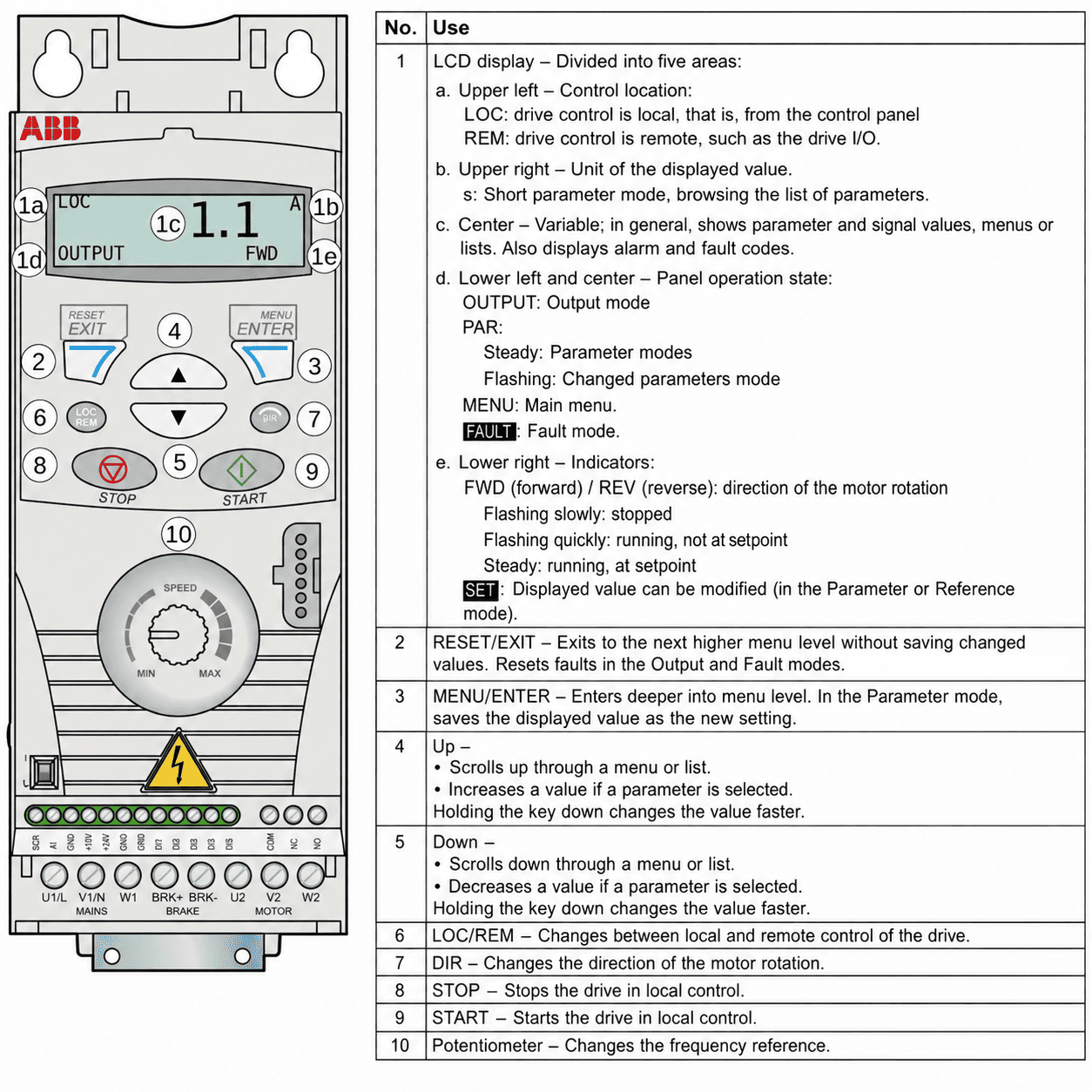

Cấu trúc và chức năng ở keypad của biến tần

2. Cách xem và thay đổi tham số

Thực hiện theo trình tự:

  1. Từ màn hình OUTPUT, nhấn MENU/ENTER để vào menu chính.
  2. Dùng ▲ hoặc ▼ chọn PAr S hoặc PAr L.
  3. Chọn PAr S để xem nhóm thông số cài đặt nhanh.
  4. Chọn PAr L khi cần truy cập đầy đủ tham số.
  5. Nhấn MENU/ENTER để mở danh sách.
  6. Dùng ▲ hoặc ▼ tìm mã tham số.
  7. Giữ MENU/ENTER khoảng hai giây đến khi xuất hiện chữ SET.
  8. Dùng ▲ hoặc ▼ thay đổi giá trị.
  9. Nhấn MENU/ENTER để lưu.
  10. Nhấn RESET/EXIT để quay lại màn hình trước.

Nếu chỉ nhấn RESET/EXIT trong lúc chỉnh giá trị, thay đổi có thể không được lưu. Quy trình nhập tham số và dữ liệu động cơ được minh họa trực tiếp trong phần khởi động của ABB.

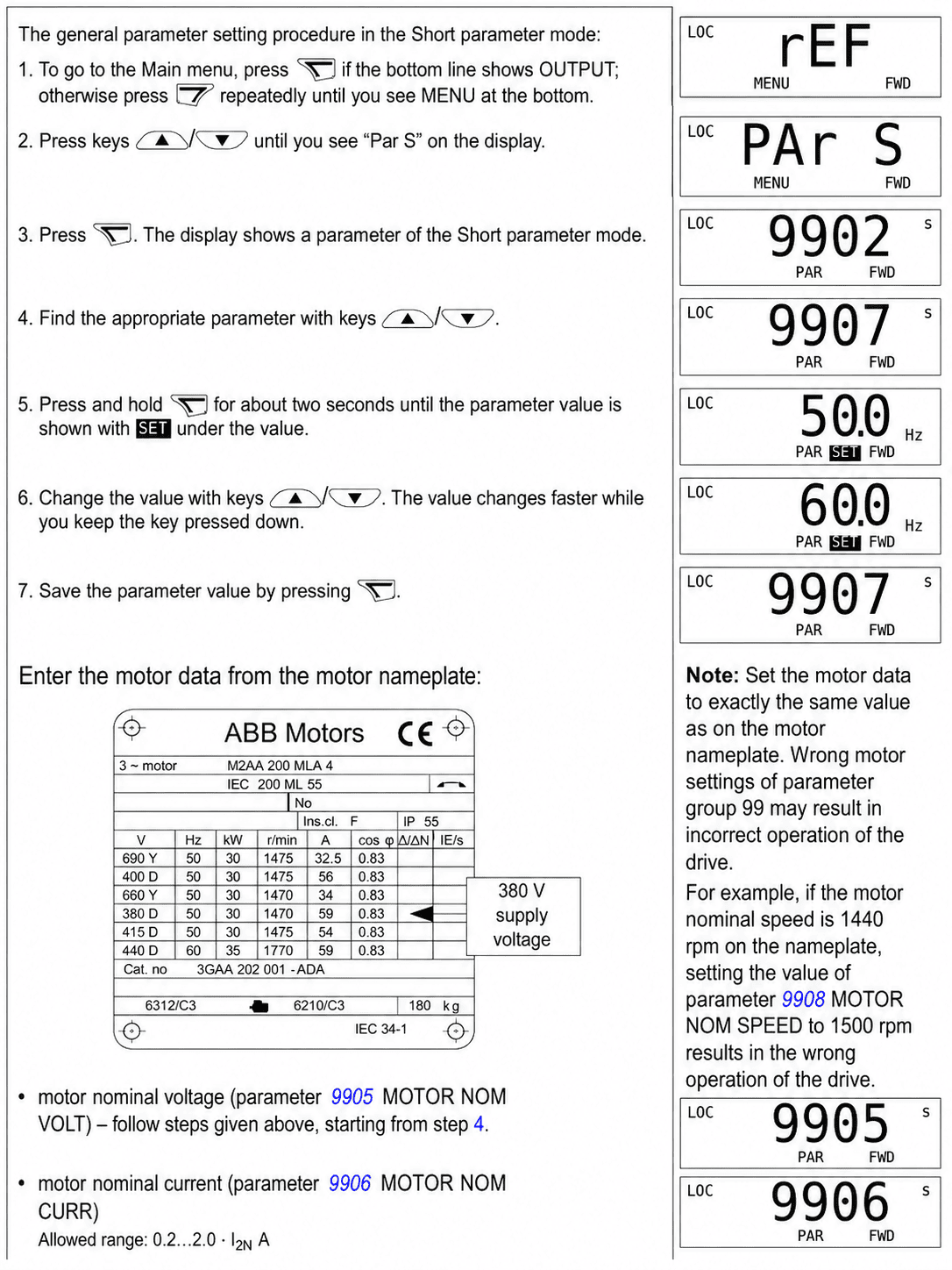

Hình ảnh chi tiết về cách xem và thay đổi tham số của biến tần

3. Cách chạy thử bằng keypad

Để điều khiển hoàn toàn bằng bàn phím:

  1. Nhấn LOC/REM đến khi màn hình hiện LOC.
  2. Đặt tham số 1109 LOC REF SOURCE = 1 – KEYPAD.
  3. Vào chế độ rEF.
  4. Dùng ▲ hoặc ▼ để đặt tần số.
  5. Nhấn START để chạy.
  6. Nhấn STOP để dừng.
  7. Nhấn DIR để đảo chiều nếu 1003 được đặt bằng 3 – REQUEST.

Nếu muốn điều chỉnh tần số bằng núm SPEED tích hợp, đặt 1109 = 0 – POT. Khi đó người vận hành có thể xoay núm theo chiều kim đồng hồ để tăng và ngược chiều kim đồng hồ để giảm tần số.

IV. Cài Đặt Các Thông Số Cơ Bản

1. Cài đặt thông số động cơ

Dữ liệu nhóm 99 phải được nhập theo đúng nhãn động cơ đang kết nối. Không sử dụng một bộ thông số mẫu cho nhiều động cơ khác nhau. ABB cảnh báo dữ liệu động cơ không chính xác có thể khiến biến tần vận hành sai.

Nội dung cài đặt Mã tham số Giá trị cần nhập Ý nghĩa
Macro ứng dụng 9902 Chọn theo phương án điều khiển Nạp cấu hình I/O phù hợp
Điện áp định mức 9905 Theo nhãn động cơ Điện áp định mức động cơ
Dòng điện định mức 9906 Theo nhãn động cơ Dòng định mức động cơ
Tần số định mức 9907 Theo nhãn động cơ Thường là 50 hoặc 60 Hz
Tốc độ định mức 9908 Theo nhãn động cơ Tốc độ tại tải định mức
Công suất định mức 9909 Theo nhãn động cơ Công suất trục động cơ

Khi động cơ có nhiều cách đấu sao hoặc tam giác, phải lựa chọn cách đấu phù hợp với điện áp đầu ra của biến tần rồi nhập 9905 theo đúng điện áp tương ứng trên nhãn.

2. Cài đặt thời gian tăng tốc và giảm tốc

Nội dung cài đặt Mã tham số Phạm vi Giá trị ban đầu
Thời gian tăng tốc 1 2202 0–1800 giây 5 giây
Thời gian giảm tốc 1 2203 0–1800 giây 5 giây
Thời gian tăng tốc 2 2205 0–1800 giây 60 giây
Thời gian giảm tốc 2 2206 0–1800 giây 60 giây

2202 là thời gian tăng từ 0 Hz đến giá trị đặt tại 2008. 2203 là thời gian giảm từ 2008 về 0 Hz. Nếu máy có tải quán tính lớn, không nên đặt thời gian giảm quá ngắn vì năng lượng tái sinh có thể làm điện áp DC tăng cao.

Tham số 2102 STOP FUNCTION xác định phương pháp dừng:

  • 2102 = 1 – COAST: ngắt đầu ra và để động cơ dừng tự do.
  • 2102 = 2 – RAMP: giảm tốc theo thời gian cài tại nhóm 22.

3. Cài đặt giới hạn tần số

Nội dung cài đặt Mã tham số Giá trị
Tần số tối thiểu 2007 Theo giới hạn an toàn của máy
Tần số tối đa 2008 Không vượt giới hạn động cơ và cơ khí
REF1 tối thiểu 1104 Tần số tương ứng mức tín hiệu nhỏ nhất
REF1 tối đa 1105 Tần số tương ứng mức tín hiệu lớn nhất
Mức analog nhỏ nhất 1301 0% hoặc 20%
Mức analog lớn nhất 1302 Thông thường 100%

2007 không được lớn hơn 2008. Với tín hiệu 0–10 V hoặc 0–20 mA, thường đặt 1301 bằng 0%. Với tín hiệu 2–10 V hoặc 4–20 mA, đặt 1301 bằng 20%. Giá trị 1302 thường giữ ở 100%.

V. Chọn Nguồn Điều Khiển Và Nguồn Đặt Tần Số

Cần phân biệt hai khái niệm:

  • Nguồn lệnh chạy, dừng: keypad hoặc các ngõ vào DI.
  • Nguồn đặt tần số: keypad, núm tích hợp, AI1 hoặc tín hiệu số tăng giảm.

1. Chạy và điều chỉnh tần số bằng keypad

Nội dung Tham số hoặc thao tác Giá trị
Nguồn lệnh chạy LOC/REM Chọn LOC
Nguồn đặt tần số 1109 1 – KEYPAD
Cho phép đổi chiều 1003 3 – REQUEST
Chạy/dừng START/STOP Thao tác trên keypad
Đặt tần số Chế độ rEF Dùng ▲ và ▼

Ở chế độ LOC, lệnh START và STOP được lấy trực tiếp từ bàn phím. Tham số 1109 chỉ quyết định cách nhập giá trị tần số tại chỗ, không phải tham số lựa chọn lệnh chạy.

2. Chạy bằng terminal và điều chỉnh bằng biến trở

Phương án thông dụng nhất là chọn 9902 = 1 – ABB STANDARD. Macro này mặc định sử dụng DI1 để chạy/dừng, DI2 để chọn chiều quay và AI1 làm nguồn đặt tần số.

Nội dung Mã tham số Giá trị
Macro ứng dụng 9902 1 – ABB STANDARD
Nguồn lệnh EXT1 1001 2 – DI1,2
Cho phép hai chiều 1003 3 – REQUEST
Chọn EXT1 1102 0 – EXT1
Nguồn đặt REF1 1103 1 – AI1
REF1 tối đa 1105 Theo tần số lớn nhất cần chạy
Mức AI nhỏ nhất 1301 0% với 0–10 V; 20% với 2–10 V
Mức AI lớn nhất 1302 100%

Đấu biến trở từ 1–10 kΩ:

  • Một đầu biến trở vào +10V.
  • Một đầu vào GND analog.
  • Chân giữa vào AI.
  • Chuyển S1 sang vị trí U.
  • Đưa biến tần về REM.
  • Đóng DI1 để chạy.
  • Dùng DI2 để lựa chọn thuận hoặc nghịch.

Có thể thay biến trở bằng ngõ ra analog AO của PLC:

  • AO 0–10 V: nối AO vào AI, chân chung AO vào GND, S1 ở U.
  • AO 4–20 mA: nối dòng tín hiệu vào AI và GND, S1 ở I, đặt 1301 bằng 20%.
  • Không nối chân +10V của biến tần vào đầu ra AO của PLC.

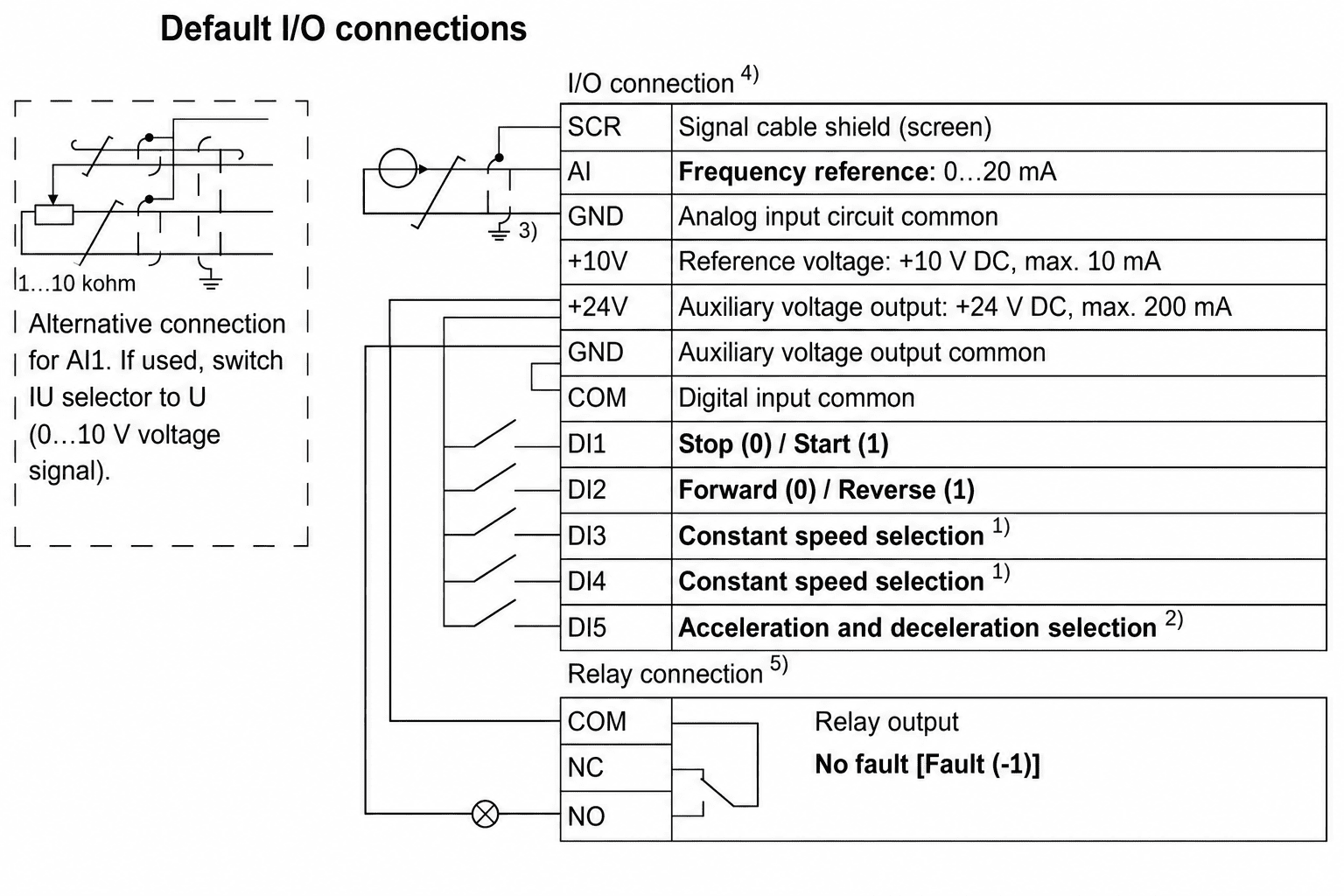

Các chân I/O kèm với chức năng của biến tần khi sử dụng macro ABB STANDARD

3. Điều chỉnh tốc độ bằng tín hiệu số từ PLC

ACS150 không có cổng truyền thông điều khiển tích hợp trên dãy terminal X1, vì vậy không áp dụng trực tiếp phương án Modbus RTU như một số dòng biến tần khác. Khi PLC không có ngõ ra analog, có thể sử dụng macro Motor Potentiometer để tăng hoặc giảm tần số bằng ngõ ra số.

Đặt:

Nội dung Mã tham số Giá trị
Macro ứng dụng 9902 4 – MOTOR POT
Chạy/dừng DI1 0 dừng, 1 chạy
Chiều quay DI2 0 thuận, 1 nghịch
Tăng tần số DI3 Đóng để tăng
Giảm tần số DI4 Đóng để giảm
Tốc độ cố định 1 DI5 Kích hoạt 1202

Khi DI3 và DI4 cùng đóng hoặc cùng ngắt, giá trị tần số được giữ nguyên. Giá trị hiện tại được lưu khi dừng và khi ngắt nguồn.

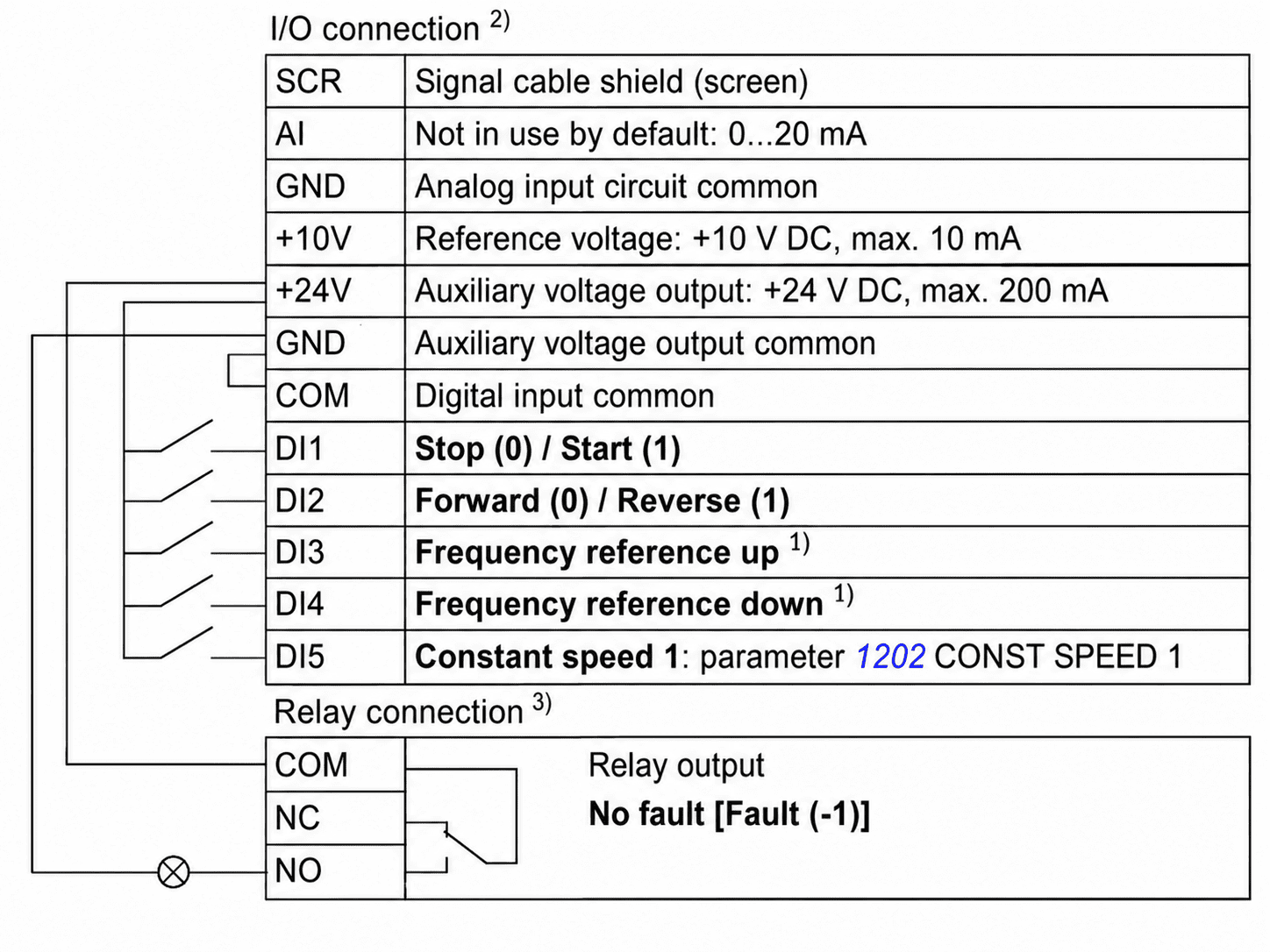

Các chân I/O kèm với chức năng của biến tần khi sử dụng macro Motor Potentiometer

Video hướng dẫn cài đặt biến tần ABB ACS 150 từ Tự Động Hóa Toàn Cầu

VI. Chạy Thử Và Xử Lý Lỗi Thường Gặp

1. Quy trình chạy thử

  1. Kiểm tra mã biến tần và điện áp nguồn.
  2. Kiểm tra U1, V1, W1 và U2, V2, W2.
  3. Kiểm tra nối đất PE.
  4. Đưa tần số đặt về mức thấp.
  5. Tách động cơ khỏi cơ cấu nếu việc quay sai chiều có thể gây hư hỏng.
  6. Cấp nguồn và kiểm tra màn hình không báo lỗi.
  7. Chuyển LOC và chạy thử bằng keypad.
  8. Kiểm tra chiều quay.
  9. Kiểm tra dòng điện thực tế so với dòng định mức.
  10. Kiểm tra tiếng ồn, rung và nhiệt độ.
  11. Kiểm tra dừng tự do hoặc dừng theo ramp.
  12. Chuyển REM và thử lệnh terminal.

Nếu động cơ quay sai chiều, có thể đổi trạng thái DI2 hoặc đổi chéo hai dây U2, V2, W2. Khi đổi dây động lực, phải ngắt nguồn, chờ 5 phút và đo xác nhận hết điện trước khi thao tác.

2. Một số lỗi cài đặt thường gặp

Hiện tượng Nguyên nhân thường gặp Cách xử lý
Có lệnh chạy nhưng động cơ không quay Tần số đặt bằng 0; sai LOC/REM; DI1 chưa tác động Kiểm tra reference, trạng thái điều khiển và DI1
Chạy keypad được nhưng terminal không chạy Vẫn ở LOC; sai 9902 hoặc 1001 Chuyển REM, kiểm tra macro và nguồn lệnh
Terminal chạy nhưng không chỉnh được tốc độ 1103 không chọn AI1 Đặt 1103 = 1
Biến trở không có tác dụng Sai S1; đấu nhầm AI/GND/+10V Chuyển S1 sang U và kiểm tra lại dây
PLC AO không điều khiển được Sai loại tín hiệu hoặc chân chung Kiểm tra U/I, AI, GND và 1301
Động cơ quay ngược DI2 đang tác động hoặc thứ tự pha động cơ ngược Đổi DI2 hoặc đổi chéo hai dây động cơ
Quá dòng khi tăng tốc 2202 quá ngắn; tải nặng; động cơ bị kẹt Tăng 2202, kiểm tra tải và cáp động cơ
Quá áp khi giảm tốc 2203 quá ngắn; tải có quán tính lớn Tăng 2203 hoặc kiểm tra phương án điện trở hãm
Không thay đổi được tham số 1602 đang ở trạng thái khóa Mở khóa bằng 1602 và mã hợp lệ tại 1603
Phím STOP không dừng Biến tần đang ở REM Dừng bằng terminal hoặc chuyển về LOC
Tốc độ không đạt giá trị yêu cầu 1105 hoặc 2008 đang giới hạn Kiểm tra REF1 MAX và MAXIMUM FREQ

3. Reset lỗi và khôi phục cài đặt mặc định

Khi biến tần báo lỗi, xử lý nguyên nhân trước rồi nhấn RESET/EXIT tại màn hình Fault hoặc Output. Không reset liên tục khi chưa kiểm tra động cơ, tải, nguồn điện và dây dẫn.

Để khôi phục cấu hình ứng dụng cơ bản, đặt 9902 = 1 – ABB STANDARD và lưu lại. Khi thay đổi macro, biến tần nạp các giá trị mặc định tương ứng với macro mới. Sau đó cần kiểm tra lại dữ liệu động cơ, tần số giới hạn, thời gian tăng giảm tốc và tín hiệu analog trước khi chạy.
