Khi tiến hành thiết kế tủ điện phân phối hoặc bảo trì hệ thống dây chuyền máy móc công nghiệp, việc tra cứu catalog mccb schneider là một bước chuẩn bị vô cùng quan trọng. Tài liệu này không chỉ cung cấp kích thước lắp ráp mà còn giúp người dùng xác định chính xác các chỉ số an toàn của thiết bị.

Trong bài viết hôm nay, đội ngũ kỹ thuật của Tự động hoá Toàn Cầu sẽ đồng hành cùng anh em thợ kỹ thuật, các chủ nhà máy và đại lý bóc tách chi tiết dòng sản phẩm mccb easypact cvs – một trong những giải pháp bảo vệ hệ thống điện tối ưu và phổ biến nhất hiện nay.

I. Tổng Quan Về Aptomat MCCB Schneider Dòng EasyPact CVS

Thương hiệu thiết bị điện Schneider Electric từ lâu đã khẳng định được vị thế vững chắc trong ngành công nghiệp. Các dòng aptomat mccb schneider (Cầu dao tự động dạng khối) được sử dụng rộng rãi nhằm bảo vệ hệ thống tải điện, động cơ khỏi những rủi ro do sự cố quá tải hoặc ngắn mạch gây ra.

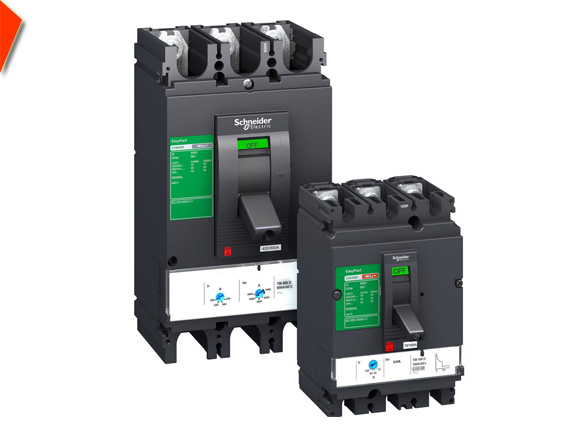

Riêng đối với dòng mccb easypact cvs (dải dòng từ 16A đến 630A), thiết bị được hãng ưu ái trang bị công chế ngắt đôi (Double break mechanism). Cấu tạo này giúp giới hạn dòng sự cố một cách nhanh chóng, làm giảm đáng kể ứng suất nhiệt và điện động lên hệ thống cáp điện, thanh đồng cái bên trong tủ điện.

II. Giải Mã Các Thông Số MCCB Schneider Quan Trọng Nhất

Khi xem xét catalog mccb schneider, chúng ta cần tập trung vào các thông số cốt lõi. Việc nắm vững thông số mccb schneider sẽ giúp bạn thiết kế hệ thống vừa an toàn vừa tiết kiệm chi phí.

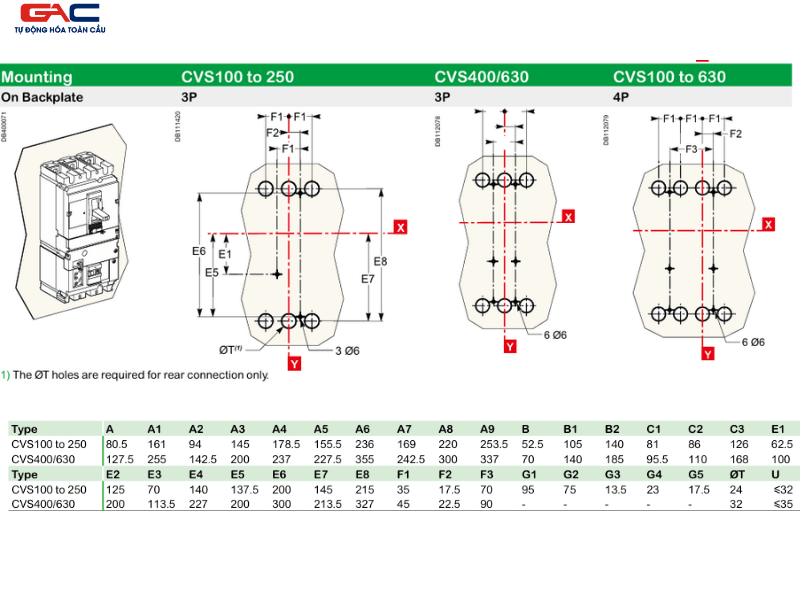

1. Khung Kích Thước & Dải Dòng Điện

Theo tài liệu kỹ thuật, dòng EasyPact CVS được tối ưu hóa chỉ với 2 khung kích thước cơ bản:

• Frame I (100A – 250A): Bao gồm các dòng CVS100, CVS160, và CVS250.
• Frame II (400A – 630A): Bao gồm các dòng CVS400 và CVS630.

Ưu điểm của thiết kế này là các phụ kiện như tiếp điểm phụ báo trạng thái (OF/SD), cuộn cắt (MX/MN) có thể dùng chung cho toàn bộ dải công suất, giúp thợ lắp ráp dễ dàng thao tác và đơn vị bảo trì giảm bớt chủng loại vật tư lưu kho.



2. Khả Năng Cắt Dòng Ngắn Mạch

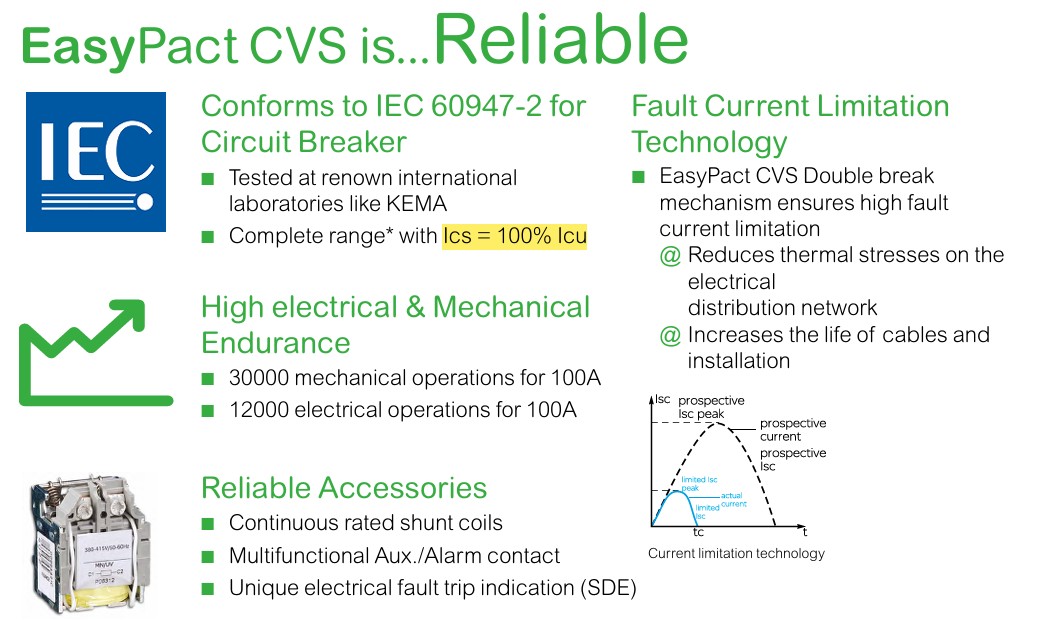

Một điểm cộng cực lớn khi anh em kiểm tra thông số mccb schneider là chỉ số dòng cắt thực tế (Ics) đạt 100% dòng cắt danh định (Icu) (áp dụng cho hầu hết các mã, ngoại trừ dòng CVS100BS). Điều này khẳng định độ bền bỉ của thiết bị: aptomat có thể chịu được dòng ngắn mạch tối đa mà vẫn tiếp tục hoạt động an toàn sau khi khắc phục sự cố. Các mức khả năng cắt phổ biến trên lưới 380/415V là 25kA (Mức B), 36kA (Mức F), 50kA (Mức N) và 70kA (Mức H).

3. Các Loại Khối Bảo Vệ Trên MCCB

Để ứng dụng chính xác cho từng loại tải, catalog mccb schneider cung cấp các khối bảo vệ (Trip Unit) đa dạng:

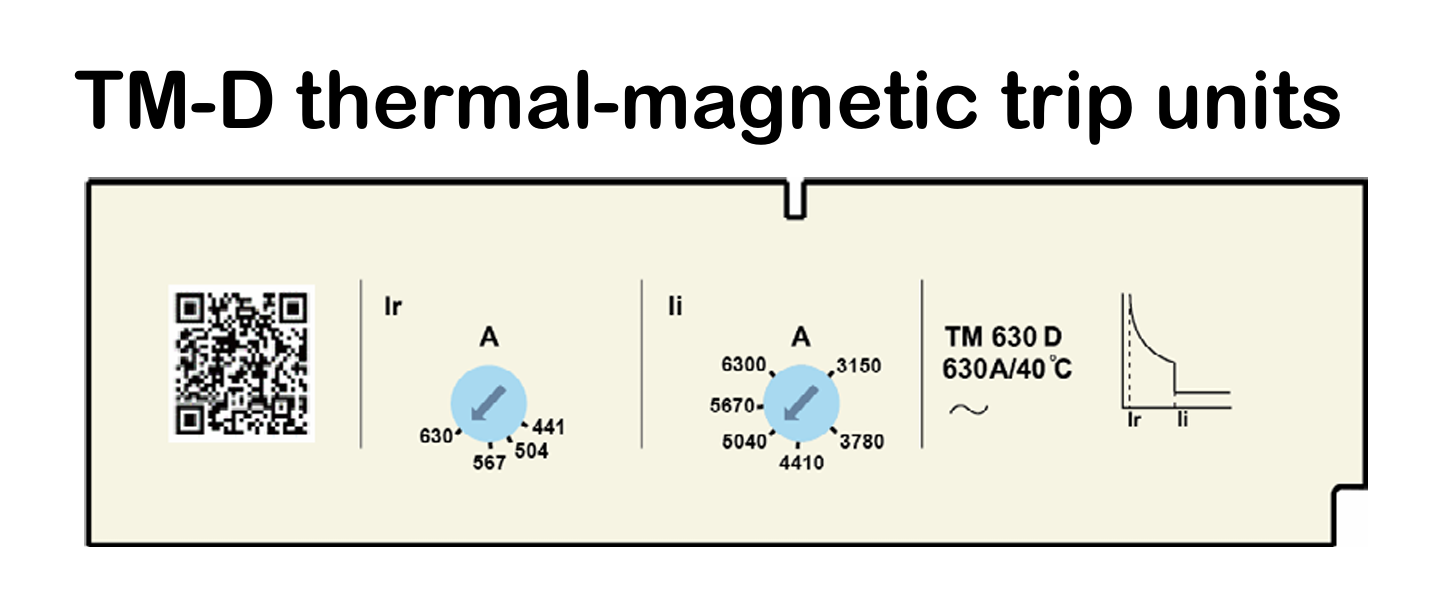

• Khối TM-D (Nhiệt từ): Cho phép chỉnh dòng bảo vệ quá tải (Ir = 0.7 – 1 x In). Rất thông dụng trong việc bảo vệ cáp cấp nguồn từ trạm biến thế.

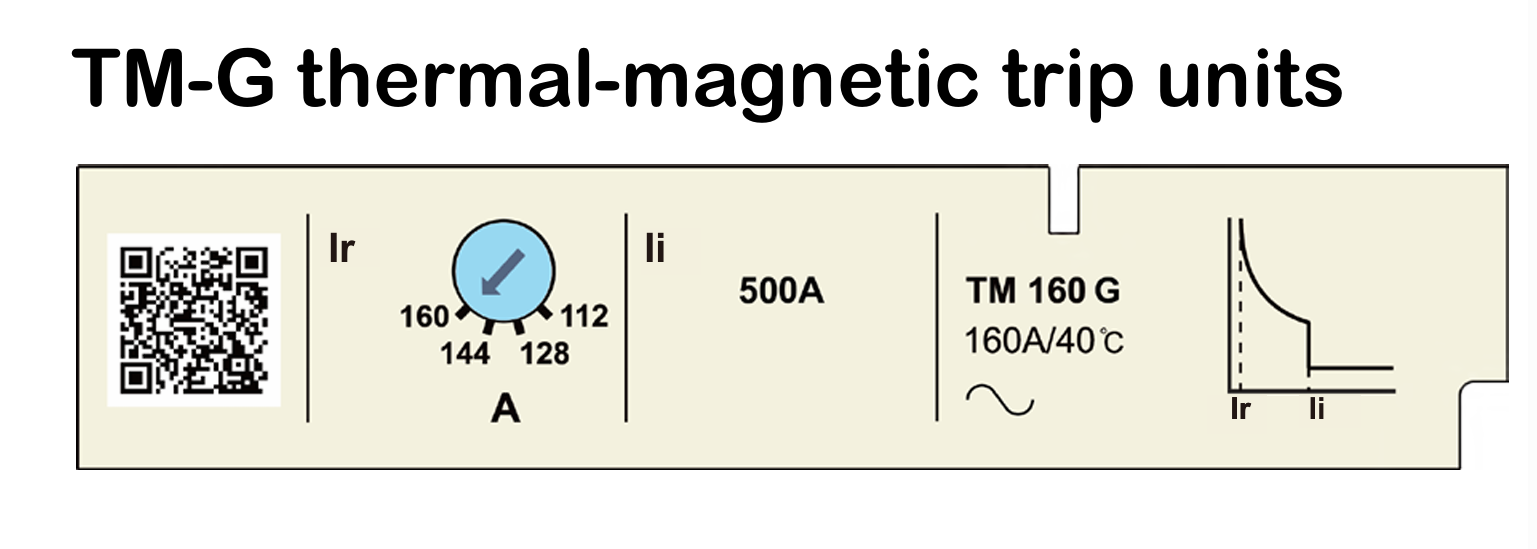

• Khối TM-G: Chuyên dụng bảo vệ máy phát điện hoặc các tuyến cáp tải dài.

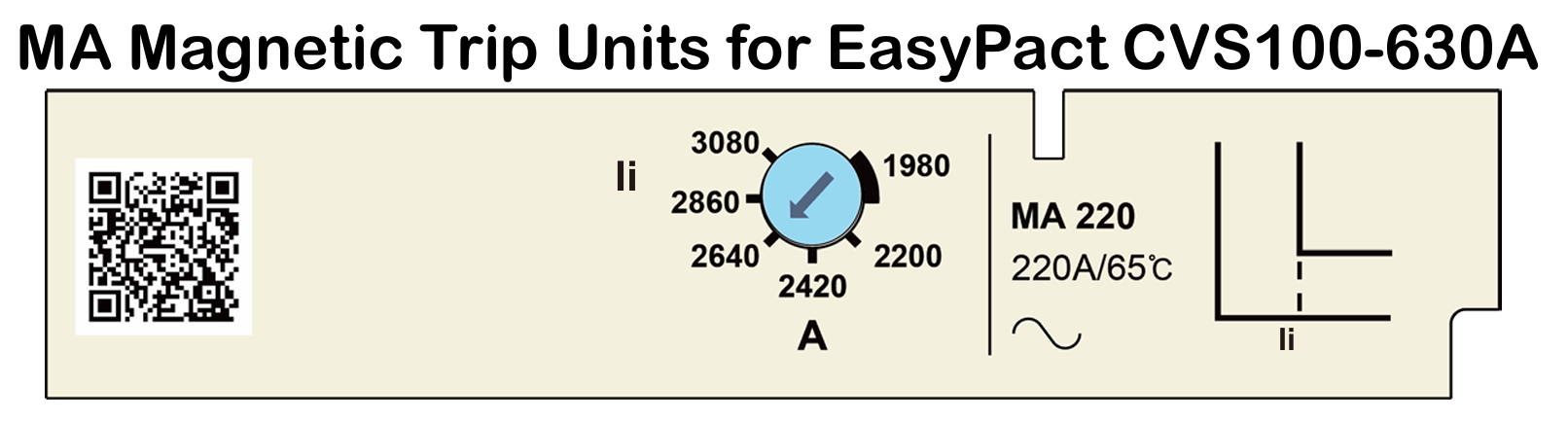

• Khối MA (Từ tính): Chỉ bảo vệ ngắn mạch (không có thành phần nhiệt), chuyên dùng để bảo vệ động cơ. Khi đấu nối tủ điện, thợ kỹ thuật thường ghép khối này đồng bộ cùng relay nhiệt và contactor.

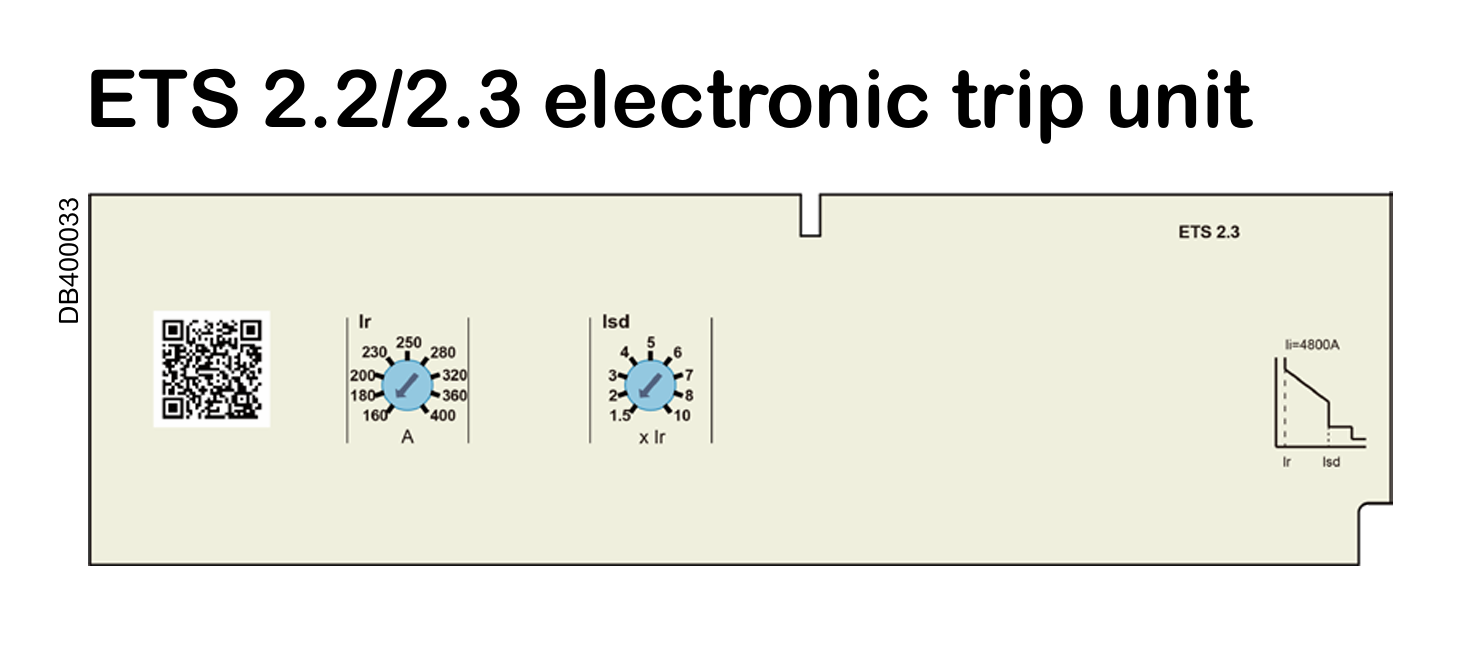

• Khối ETS 2.2 / 2.3 (Điện tử): Áp dụng cho các hệ thống cần độ chính xác cao, cho phép thiết lập linh hoạt các thời gian trễ (tr) và dòng cắt ngắn mạch (Isd).

III. Kinh Nghiệm Thực Chiến Lắp Đặt MCCB Trong Tủ Điện

Bên cạnh lý thuyết, kinh nghiệm lắp ráp thực tế cũng rất quan trọng. Khi thi công tủ phân phối bằng aptomat mccb schneider, anh em cần lưu ý:

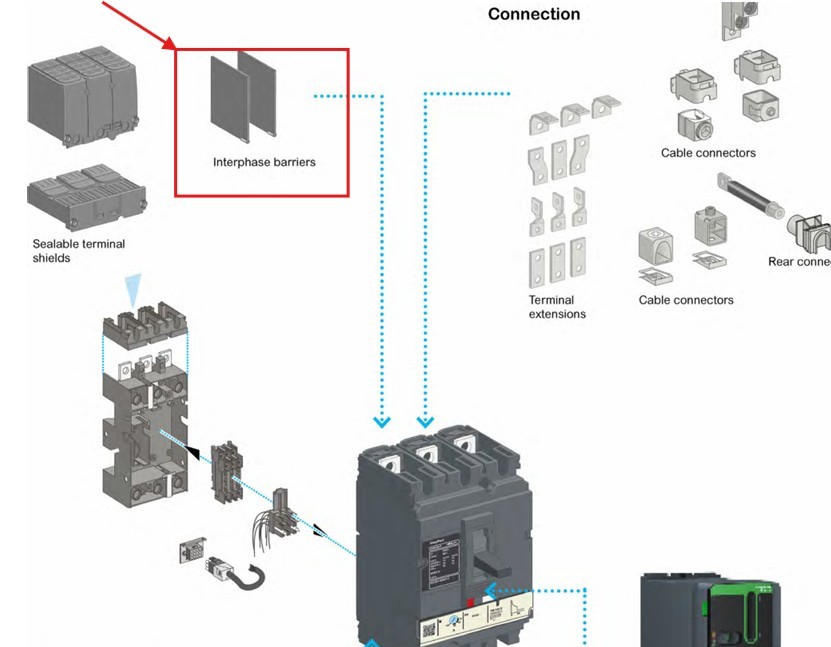

• Khoảng cách cách điện: Tuyệt đối tuân thủ khoảng cách từ cực đấu nối đến vỏ tủ và giữa các pha. Hãy luôn sử dụng các tấm chắn pha (Interphase barriers) được hãng đi kèm để chống hiện tượng phóng hồ quang.

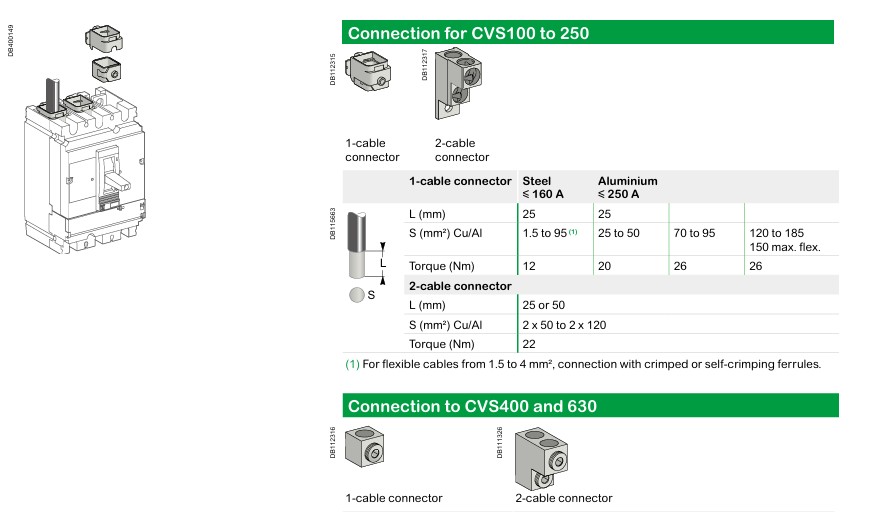

• Lực siết ốc: Cần sử dụng cờ lê lực để siết ốc đầu cực đúng thông số quy định. Lỏng ốc sẽ gây phát nhiệt, làm hỏng tiếp điểm khi thiết bị chạy tải nặng.

• Lắp đặt tay xoay: Khi thiết kế tủ điều khiển máy móc chuẩn IP54, nên sử dụng tay xoay nối dài (Extended rotary handle) ra ngoài mặt tủ. Việc này giúp người vận hành dễ dàng thao tác đóng cắt cách ly nguồn điện mà không cần mở cánh tủ.

IV. Cách Đọc Catalog MCCB Schneider Để Chọn Đúng Thiết Bị

Nếu là người mới, khi cầm bản catalog mccb schneider trên tay, hãy làm theo quy trình bóc tách 4 bước sau của Tự động hoá Toàn Cầu:

1. Xác định dòng định mức (In): Tính toán dòng tải tổng thực tế để chọn MCCB có In phù hợp (từ 16A đến 630A).
2. Chọn dòng cắt ngắn mạch (Icu): Nếu tủ đặt ngay sau trạm biến áp lớn, chọn dòng cắt cao (50kA, 70kA). Nếu tủ đặt ở xưởng phụ xa trạm, dòng cắt 25kA hoặc 36kA là đủ an toàn và tiết kiệm.
3. Lựa chọn cấu hình cực: Dùng MCCB 3P cho tải động cơ 3 pha thông thường và 4P cho hệ thống yêu cầu cách ly hoàn toàn cả dây trung tính.
4. Bóc tách mã phụ kiện: Rà soát xem hệ thống có yêu cầu gửi tín hiệu báo trạng thái về hệ thống trung tâm không (dùng tiếp điểm SD/SDE) hoặc có cần ngắt khẩn cấp không (dùng cuộn ngắt từ xa MX/MN).

Tải ngay Catalogue MCCB Schneider: TẠI ĐÂY

V. Địa Chỉ Cung Cấp Thiết Bị Điện & Tự Động Hóa Uy Tín

Việc tự mình tra cứu catalog mccb schneider đôi khi mất nhiều thời gian nếu hệ thống có quá nhiều yêu cầu kỹ thuật đan xen. Chính vì thế, chọn một nhà cung cấp uy tín, hiểu rõ về ứng dụng thiết bị đóng cắt sẽ giúp bạn an tâm tuyệt đối.

Tự động hoá Toàn Cầu tự hào là đơn vị phân phối các dòng sản phẩm thiết bị điện – tự động hóa công nghiệp đáng tin cậy. Từ thiết bị điều khiển (PLC, HMI, biến tần, servo) đến các thiết bị đóng cắt. Chúng tôi không chỉ cung cấp sản phẩm chuẩn chất lượng, mà còn đem đến cho khách hàng sự đồng hành về mặt kỹ thuật, hỗ trợ xử lý lỗi thực chiến, giúp hệ thống điện và máy móc của bạn luôn vận hành an toàn, bền bỉ.

VI. Kết bài

Hy vọng qua bài chia sẻ này, anh em kỹ thuật và quý doanh nghiệp đã nắm rõ cách ứng dụng các dữ liệu trong catalog mccb schneider để tự tin lựa chọn thiết bị. Sự am hiểu chắc chắn về công năng sản phẩm sẽ là nền tảng để thiết kế những hệ thống tự động hoá ưu việt.

Nếu xưởng sản xuất của bạn đang lên kế hoạch thi công, bảo trì hệ thống và cần nhận tài liệu mccb schneider hoặc cần tư vấn sâu hơn về cấu hình sản phẩm, hãy liên hệ ngay với Tự động hoá Toàn Cầu để nhận hỗ trợ nhanh chóng nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về MCCB Scheneider Catalogue

1. Tải catalog MCCB Schneider bản cập nhật mới nhất ở đâu?

Để nhận catalog MCCB Schneider bản PDF chuẩn nhất (cập nhật thông số kỹ thuật và kích thước lắp đặt), bạn có thể liên hệ trực tiếp với bộ phận kỹ thuật của Tự động hoá Toàn Cầu. Chúng tôi sẽ gửi file tài liệu miễn phí kèm theo tư vấn bóc tách mã hàng.

2. Dòng MCCB EasyPact CVS của Schneider có dải dòng định mức là bao nhiêu?

Theo tài liệu kỹ thuật, dòng aptomat MCCB EasyPact CVS được thiết kế với dải dòng định mức (In) rộng, từ 16A đến 630A. Dải công suất này đáp ứng hoàn hảo nhu cầu bảo vệ mạng lưới điện cho các tủ phân phối và tủ điều khiển máy móc công nghiệp hiện nay.

3. Trong catalog MCCB Schneider, chỉ số Icu và Ics có ý nghĩa gì?

Icu là dòng cắt ngắn mạch tối đa mà thiết bị có thể chịu đựng, trong khi Ics là dòng cắt ngắn mạch vận hành thực tế. Điểm nổi bật của dòng EasyPact CVS là có chỉ số Ics = 100% Icu (ở hầu hết các dải công suất), giúp aptomat hoạt động cực kỳ bền bỉ và an toàn ngay cả sau khi hệ thống xảy ra sự cố.

4. Làm sao để chọn đúng thông số MCCB Schneider cho tủ điện nhà xưởng?

Để chọn đúng thông số MCCB Schneider, bạn cần xác định 3 yếu tố cốt lõi: Dòng điện tải tổng (In), dòng cắt ngắn mạch yêu cầu (Icu – thường dùng 25kA, 36kA hoặc 50kA) và số cực (3P hoặc 4P). Nếu chưa rõ cách tính toán, đội ngũ Tự động hoá Toàn Cầu luôn sẵn sàng hỗ trợ bạn bóc tách vật tư miễn phí.

5. Mua aptomat MCCB ở đâu chính hãng, giá tốt?

Tự động hoá Toàn Cầu là nhà cung cấp các thiết bị điện – tự động hóa uy tín chuyên phục vụ các dự án, nhà máy và thợ chế tạo máy. Chúng tôi cam kết cung cấp MCCB chính hãng, đầy đủ giấy tờ CO/CQ, bảo hành tiêu chuẩn và cung cấp bảng giá với mức chiết khấu cực kỳ cạnh tranh.
