Hướng Dẫn Cài Đặt Biến Tần Panasonic VF100 Chi Tiết

Cài đặt đúng VF100 không chỉ là nhập vài thông số. Người thực hiện phải kiểm tra mã máy, đấu đúng mạch động lực và điều khiển, chọn đúng nguồn lệnh chạy – nguồn đặt tần số, sau đó thử motor ở tốc độ thấp. Bài viết dưới đây hướng dẫn cài đặt biến tần Panasonic VF100 theo tài liệu kỹ thuật của Panasonic, bao gồm cách đấu dây, sử dụng bàn phím, cài thông số motor và lựa chọn phương thức điều khiển.

I. Tổng Quan Về Biến Tần Panasonic VF100

1. Phạm vi áp dụng

Panasonic VF100 là dòng biến tần đa năng được sử dụng để điều khiển tốc độ động cơ không đồng bộ trong nhiều hệ thống sản xuất. Biến tần có thể nhận lệnh vận hành từ bàn phím, terminal điều khiển hoặc truyền thông RS485.

Tài liệu được sử dụng trong bài viết này áp dụng cho các model VF100 nguồn vào 3 pha 400V, công suất từ 0,75–3,7kW, gồm:

• AVF100-0074.
• AVF100-0154.
• AVF100-0224.
• AVF100-0374.

Panasonic VF100 còn có thể xuất hiện với những hậu tố điện áp khác trên thị trường. Vì vậy, trước khi đấu điện hoặc cài đặt biến tần Panasonic VF100, người thực hiện phải kiểm tra chính xác mã sản phẩm và thông tin trên tem thiết bị.

Những thông tin cần ghi lại gồm:

• Mã đầy đủ của biến tần.
• Điện áp nguồn vào.
• Công suất biến tần.
• Điện áp định mức của motor.
• Dòng điện định mức của motor.
• Công suất và tần số định mức của motor.
• Số cực của động cơ.
• Giới hạn tốc độ của máy.
• Yêu cầu chạy thuận, chạy nghịch.
• Phương thức vận hành bằng keypad, terminal hoặc RS485.

2. Cảnh báo an toàn trước khi cài đặt

Việc đấu nối biến tần phải được thực hiện bởi người có chuyên môn về điện và tự động hóa. Trước khi tháo nắp hoặc thao tác tại terminal, cần ngắt hoàn toàn nguồn điện và thực hiện các biện pháp khóa nguồn phù hợp.

Chỉ được chạm vào terminal sau khi đèn báo tích điện đã tắt và điện áp DC Bus đã được xác nhận về mức an toàn bằng thiết bị đo phù hợp.

Một số nguyên tắc bắt buộc:

• Không mở nắp biến tần khi đang cấp điện.
• Không thao tác bằng tay ướt.
• Không cấp nguồn AC vào terminal U, V, W.
• Không chạm vào điện trở hãm khi hệ thống vừa hoạt động.
• Không đóng cắt contactor đầu ra khi biến tần đang chạy.
• Phải nối đất bảo vệ cho biến tần và vỏ motor.
• Không dùng terminal common analog làm điểm tiếp địa.
• Luôn lắp lại nắp che terminal trước khi vận hành.

Không được đo cách điện bằng megohm trực tiếp qua mạch điện tử của biến tần. Nếu cần đo cách điện motor hoặc dây dẫn, phải tách hoàn toàn chúng khỏi biến tần.

II. Hướng Dẫn Đấu Dây Biến Tần Panasonic VF100

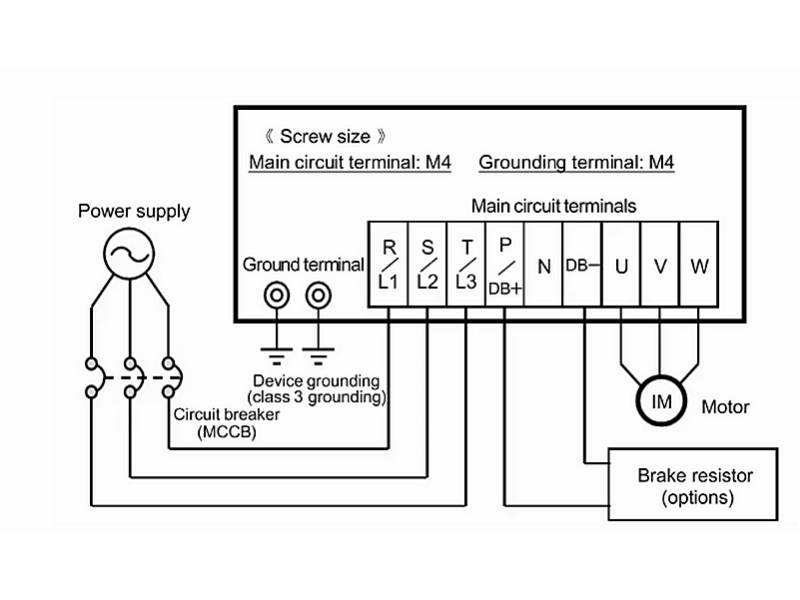

1. Đấu dây mạch động lực

Với nhóm biến tần Panasonic VF100 nguồn vào 3 pha 400V, cách đấu dây cơ bản như sau:

Nguồn điện 3 pha đấu vào R/L1, S/L2 và T/L3.

Ba dây động cơ đấu vào U, V và W.

Dây PE của biến tần nối với hệ thống tiếp địa.

Vỏ motor phải được nối đất bảo vệ.

Thiết bị đóng cắt và bảo vệ đầu vào phải được lựa chọn theo công suất biến tần.

Tuyệt đối không cấp nguồn điện lưới vào U, V, W vì đây là terminal đầu ra của biến tần. Đấu nhầm nguồn vào những terminal này có thể làm hỏng tức thời mạch công suất.

Nếu động cơ quay ngược chiều yêu cầu, hãy:

1. Dừng hoàn toàn động cơ.
2. Ngắt nguồn điện.
3. Chờ biến tần xả hết điện áp DC Bus.
4. Đổi chéo hai dây bất kỳ tại U, V, W.
5. Cấp nguồn và chạy thử lại ở tần số thấp.

Không được đổi dây khi motor hoặc biến tần đang hoạt động.

2. Đấu điện trở hãm

Điện trở hãm chuyên dụng được nối giữa terminal P/DB+ và DB− theo sơ đồ của Panasonic.

Khi sử dụng chức năng hãm tái sinh, Panasonic yêu cầu cài:

• P019 = 0.

Điện trở hãm có thể phát sinh nhiệt độ rất cao trong quá trình hoạt động. Vì vậy cần:

• Chọn đúng điện trở và công suất theo biến tần.
• Lắp trên bề mặt không cháy.
• Bố trí khoảng cách tản nhiệt phù hợp.
• Sử dụng bảo vệ nhiệt khi cần thiết.
• Không để dây điện hoặc vật liệu dễ cháy tiếp xúc điện trở.

Không nên tự lắp điện trở hãm nếu chưa tính toán năng lượng hãm, chu kỳ hoạt động và quán tính của tải.

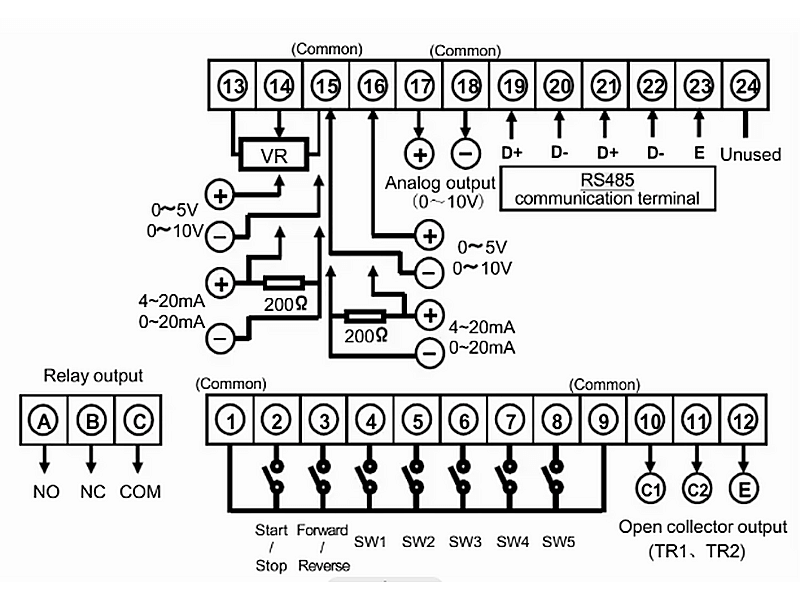

3. Đấu mạch điều khiển cơ bản

Các terminal điều khiển thường dùng của VF100 gồm:

• Terminal 1: common của ngõ vào số.
• Terminal 2: lệnh Start/Stop trong chế độ điều khiển hai dây.
• Terminal 3: lựa chọn Forward/Reverse.
• Terminal 4–8: SW1–SW5, ngõ vào đa chức năng.
• Terminal 9: ngõ ra transistor C1.
• Terminal 10: ngõ ra transistor C2.
• Terminal 11: common E của ngõ ra transistor.
• Terminal 13: nguồn +5V cấp cho biến trở.
• Terminal 14: ngõ vào đặt tần số analog.
• Terminal 15: common của tín hiệu analog.
• Terminal 16: ngõ vào analog thứ hai.
• Terminal 17: ngõ ra analog/PWM 0–10V.
• Terminal 18: common ngõ ra analog.

Ngõ ra relay của biến tần gồm:

• A: tiếp điểm thường mở.
• B: tiếp điểm thường đóng.
• C: chân chung.

Trước khi kết nối ngõ ra relay hoặc transistor với PLC, đèn báo, contactor hay thiết bị giám sát, cần kiểm tra giới hạn điện áp và dòng điện trong manual.

4. Đấu biến trở điều chỉnh tốc độ

Biến trở ngoài sử dụng cho VF100 có giá trị:

• Điện trở: 10kΩ.
• Công suất tối thiểu: 1/4W.

Cách đấu:

• Một đầu biến trở nối terminal 13.
• Một đầu nối terminal 15.
• Chân giữa của biến trở nối terminal 14.

Sau khi đấu dây, cài:

• P004 = 2.

Khi vặn biến trở, điện áp tại terminal 14 thay đổi và biến tần sẽ thay đổi tần số đầu ra tương ứng.

Trước khi chạy thử, nên vặn biến trở về mức thấp nhất. Sau đó cho motor chạy và tăng dần tần số để kiểm tra chiều quay, dòng điện và tình trạng cơ khí.

5. Điều khiển bằng tín hiệu 0–10V

Nếu sử dụng tín hiệu analog từ PLC hoặc bộ điều khiển:

• AO+ của PLC nối terminal 14.
• AO− hoặc analog common nối terminal 15.
• Cài P004 = 4.

Cần sử dụng dây chống nhiễu và đi dây tín hiệu tách riêng khỏi dây động lực. Nếu hệ thống có nhiều nguồn hoặc nhiều điểm nối đất, phải kiểm tra chênh lệch điện thế giữa hai thiết bị.

6. Điều khiển bằng tín hiệu 4–20mA

Khi sử dụng tín hiệu 4–20mA:

• Cài P004 = 5.
• Nối tín hiệu vào terminal 14 và 15.
• Mắc điện trở 200Ω, công suất 1/4W giữa terminal 14–15.

Theo manual Panasonic, điện trở 200Ω là yêu cầu bắt buộc khi dùng tín hiệu dòng 4–20mA hoặc 0–20mA. Thiếu điện trở có thể khiến tín hiệu hoạt động không đúng hoặc làm hỏng biến tần.

7. Đấu truyền thông RS485

Các terminal RS485 của VF100 gồm:

• Terminal 19 hoặc 21: D+.
• Terminal 20 hoặc 22: D−.
• Terminal 23: E, sử dụng cho điện trở kết thúc.
• Terminal 24: không sử dụng.

Khi kết nối nhiều biến tần:

• D+ của các thiết bị nối với nhau.
• D− của các thiết bị nối với nhau.
• Không đấu kiểu hình sao nếu có thể tránh.
• Chiều dài mạng tối đa theo manual là 500m.
• Chỉ kích hoạt điện trở kết thúc ở thiết bị cuối tuyến.

Tại biến tần cuối mạng, nối tắt D− với E để sử dụng điện trở kết thúc tích hợp. Không thực hiện kết nối này tại các biến tần ở giữa đường truyền.

III. Hướng Dẫn Sử Dụng Bàn Phím VF100

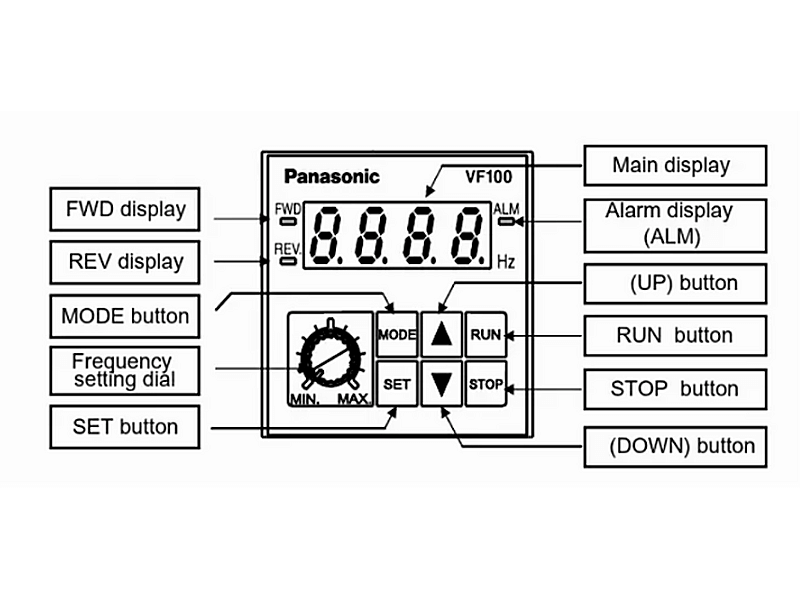

1. Chức năng các phím

Bàn phím Panasonic VF100 có màn hình LED, đèn báo FWD/REV, đèn ALM, núm điều chỉnh tần số và các phím:

• RUN: phát lệnh chạy.
• STOP: dừng biến tần.
• MODE: chuyển chế độ hiển thị.
• SET: mở hoặc lưu dữ liệu.
• ▲: tăng giá trị hoặc chọn thông số.
• ▼: giảm giá trị hoặc chọn thông số.
• Núm xoay: điều chỉnh tần số khi P004 = 0.

Phím MODE được sử dụng để chuyển giữa các màn hình trạng thái vận hành, tần số, giám sát, chiều quay và nhóm thông số.

Phím STOP có thể được sử dụng để reset lỗi nếu giá trị P003 đang chọn cho phép reset từ bàn phím.

2. Cách vào và thay đổi thông số

Quy trình cài đặt biến tần Panasonic VF100 bằng bàn phím:

1. Dừng biến tần.
2. Nhấn MODE đến màn hình Function Setting.
3. Nhấn SET để truy cập nhóm thông số.
4. Dùng ▲ hoặc ▼ chọn Pxxx cần cài.
5. Nhấn SET để xem giá trị hiện tại.
6. Dùng ▲ hoặc ▼ thay đổi giá trị.
7. Nhấn SET để lưu.
8. Nhấn MODE để quay lại màn hình vận hành.

Nếu chỉ thay đổi giá trị nhưng chưa nhấn SET, thông số có thể chưa được lưu.

Sau khi thay đổi nguồn lệnh chạy hoặc nguồn đặt tần số, cần đưa màn hình trở lại chế độ vận hành trước khi nhấn RUN.

IV. Các Thông Số Cơ Bản Cần Cài Đặt

1. Thông số motor và kiểu điều khiển

Thông số	Chức năng	Khuyến nghị
P005	Lựa chọn mẫu V/F	Chọn đúng hệ 50Hz hoặc 60Hz và đặc tính tải
P008	Tần số đầu ra lớn nhất	Không đặt vượt giới hạn motor và máy
P009	Tần số cơ bản	Cài theo tần số định mức trên nhãn motor
P016	Bảo vệ nhiệt điện tử	Chọn theo kiểu làm mát của động cơ
P017	Dòng bảo vệ nhiệt	Nhập dòng định mức trên nhãn motor
P129	Lựa chọn V/F hoặc vector	0: V/F; 1: vector
P130	Công suất motor	Sử dụng trong chế độ vector
P131	Số cực motor	Chọn 2, 4 hoặc 6 cực
P132	Đo thông số motor	Sử dụng khi thực hiện autotune

Không nên sao chép toàn bộ thông số từ một biến tần khác nếu công suất motor hoặc cơ cấu máy không giống nhau.

Với các ứng dụng cơ bản như quạt, bơm, băng tải hoặc máy sản xuất thông thường, có thể bắt đầu với:

• P129 = 0: điều khiển V/F.

Chế độ vector chỉ nên sử dụng khi cần moment tốt ở tốc độ thấp và motor đáp ứng đầy đủ điều kiện của Panasonic.

Khi dùng điều khiển vector, Panasonic yêu cầu:

• Motor không đồng bộ lồng sóc thông dụng.
• Một biến tần điều khiển một motor.
• Công suất motor bằng hoặc nhỏ hơn một cấp so với biến tần.
• Công suất motor từ 0,4kW trở lên.
• Motor có 2, 4 hoặc 6 cực.
• Chiều dài cáp motor không quá 30m.
• Tần số sóng mang phù hợp với yêu cầu trong manual.

Autotune P132 là thao tác nâng cao. Chỉ nên thực hiện khi đã tách tải hoặc xác nhận cơ cấu có thể quay an toàn.

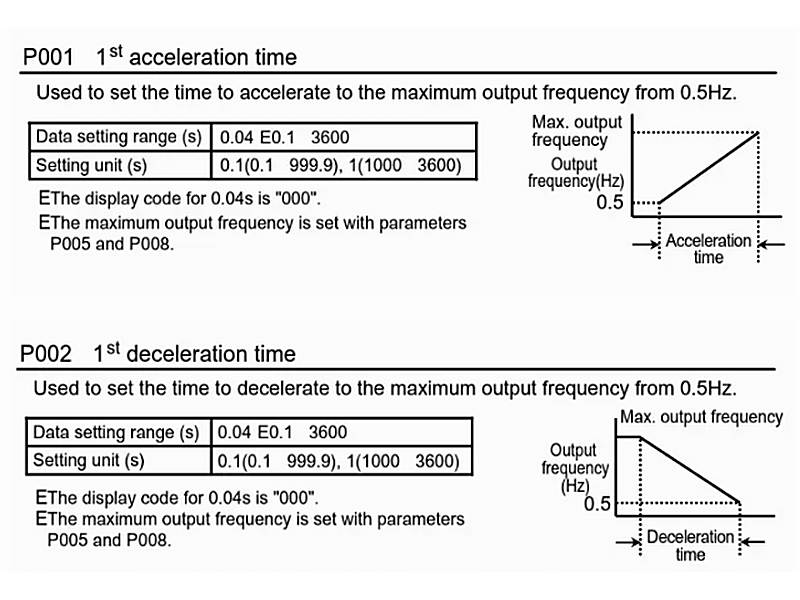

2. Cài thời gian tăng tốc và giảm tốc

Hai thông số cơ bản:

• P001: thời gian tăng tốc lần 1.
• P002: thời gian giảm tốc lần 1.

Khi cài đặt biến tần Panasonic VF100 lần đầu, có thể bắt đầu với giá trị khoảng 10–20 giây, sau đó điều chỉnh theo đặc tính tải.

Nếu P001 quá ngắn:

• Motor cần dòng tăng tốc lớn.
• Biến tần dễ báo quá dòng.
• Cơ khí có thể bị giật.
• Dây curoa, khớp nối hoặc hộp số dễ chịu va đập.

Nếu P002 quá ngắn:

• Motor phát sinh năng lượng hồi về DC Bus.
• Biến tần dễ báo quá áp.
• Có thể cần sử dụng điện trở hãm.
• Cơ khí chịu lực giảm tốc lớn.

Không nên xử lý lỗi quá áp khi giảm tốc bằng cách reset liên tục. Trước tiên cần tăng P002 và kiểm tra đặc tính quán tính của tải.

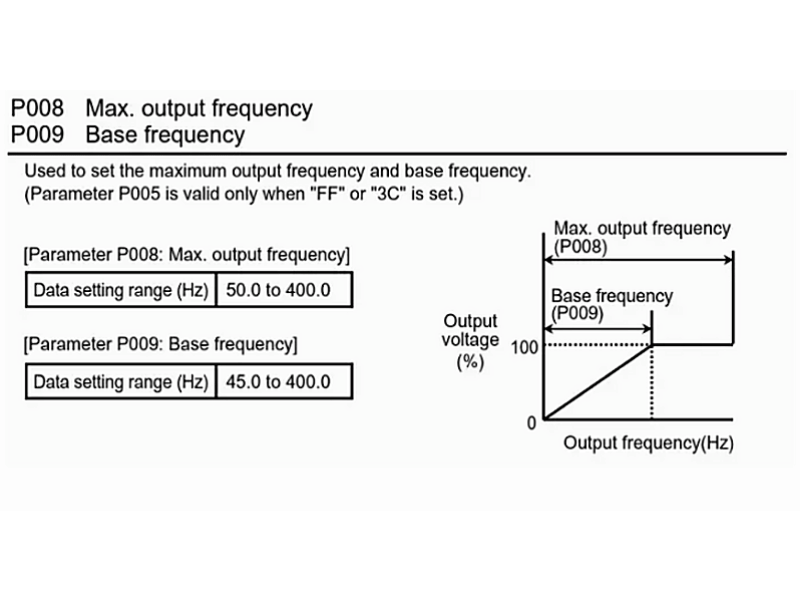

3. Cài giới hạn tần số

Các thông số giới hạn tần số gồm:

• P008: tần số đầu ra lớn nhất, phạm vi 50–400Hz.
• P009: tần số cơ bản, phạm vi 45–400Hz.
• P099: giới hạn tần số dưới, phạm vi 0,5–400Hz.
• P100: giới hạn tần số trên, phạm vi 0,5–400Hz.

Giá trị P009 nên cài theo tần số định mức trên nhãn động cơ. Với motor thông dụng tại Việt Nam, giá trị thường gặp là 50Hz, nhưng vẫn phải kiểm tra trực tiếp trên nhãn.

Không cài P008 hoặc P100 cao hơn tốc độ mà motor và máy công tác có thể chịu được. Biến tần có khả năng phát tần số cao không có nghĩa motor, vòng bi, quạt làm mát hoặc cơ cấu truyền động được phép chạy ở tốc độ đó.

V. Ba Phương Pháp Vận Hành Panasonic VF100

1. Chạy hoàn toàn bằng bàn phím

Để chạy và điều chỉnh tần số bằng bàn phím:

• P003 = 0: nhận lệnh vận hành từ panel.
• P004 = 1: đặt tần số bằng giá trị số trên bàn phím.

Quy trình vận hành:

1. Cài P003 = 0.
2. Cài P004 = 1.
3. Vào chế độ đặt tần số.
4. Nhập tần số cần chạy.
5. Nhấn SET để lưu.
6. Chọn chiều quay.
7. Nhấn RUN.
8. Nhấn STOP để dừng.

Nếu muốn điều chỉnh tần số bằng núm xoay trên bàn phím, cài:

• P004 = 0.

Chạy bằng bàn phím là phương pháp phù hợp nhất khi nghiệm thu cài đặt biến tần Panasonic VF100. Cách này giúp loại bỏ ảnh hưởng của công tắc ngoài, PLC, tín hiệu analog và truyền thông trong lần thử đầu tiên.

2. Chạy bằng terminal và chỉnh tốc độ bằng biến trở

Cài đặt:

• P003 = 2.
• P004 = 2.

Đấu lệnh chạy:

• Tiếp điểm giữa terminal 2–1 đóng: chạy.
• Tiếp điểm giữa terminal 2–1 mở: dừng.
• Tiếp điểm giữa terminal 3–1 mở: chạy thuận.
• Tiếp điểm giữa terminal 3–1 đóng: chạy nghịch.

Đấu biến trở:

• Hai đầu biến trở nối 13 và 15.
• Chân giữa nối terminal 14.
• Biến trở 10kΩ, công suất tối thiểu 1/4W.

Trước khi đóng lệnh RUN, vặn biến trở về mức thấp và chạy thử ở khoảng 5–10Hz.

Nếu máy chỉ cho phép chạy thuận, không cần đấu terminal 3. Đồng thời nên sử dụng chức năng khóa chạy nghịch phù hợp để tránh người vận hành vô tình đảo chiều.

Không đưa điện áp ngoài vào các ngõ vào số nếu chưa xác nhận đúng loại tín hiệu. Terminal Start/Stop thường được điều khiển bằng tiếp điểm khô hoặc ngõ ra transistor có logic phù hợp.

3. Điều khiển bằng Modbus RTU

Ví dụ cài đặt biến tần Panasonic VF100 làm Modbus RTU Slave với địa chỉ 1, tốc độ 9600bps, một stop bit và không parity:

Thông số	Giá trị
P003 – nguồn lệnh chạy	6
P004 – nguồn đặt tần số	7
P135 – lựa chọn protocol	1
P136 – địa chỉ trạm	1
P137 – tốc độ truyền	96
P138 – stop bit	1
P139 – parity	0

Trong đó:

• P135 = 0: MEWTOCOL-COM.
• P135 = 1: Modbus RTU.
• P136: địa chỉ trạm từ 1–31.
• P137 = 48: 4800bps.
• P137 = 96: 9600bps.
• P137 = 192: 19200bps.
• P137 = 384: 38400bps.
• P138: lựa chọn 1 hoặc 2 stop bit.
• P139 = 0: không parity.
• P139 = 1: parity lẻ.
• P139 = 2: parity chẵn.

P140 được sử dụng để đặt thời gian phát hiện mất truyền thông. P141 là thời gian chờ gửi và P142 là thời gian phán đoán kết thúc khung dữ liệu Modbus RTU.

Sau khi thay đổi P135–P142, cần tắt rồi cấp lại nguồn để thông số truyền thông được áp dụng.

Nếu cần cho phép reset lỗi từ truyền thông, sử dụng P003 = 7 thay vì P003 = 6.

Địa chỉ thanh ghi, mã lệnh RUN và dữ liệu đặt tần số phải lấy đúng bảng communication của Panasonic VF100. Không sử dụng bảng thanh ghi của VF0, VF200 hoặc dòng biến tần khác.

VI. Một Số Lỗi Thường Gặp Khi Cài Đặt

Hiện tượng	Nội dung cần kiểm tra
Nhấn RUN nhưng motor không quay	Kiểm tra P003, tần số đặt, interlock và trạng thái lỗi
Đóng công tắc ngoài nhưng không chạy	Kiểm tra P003 = 2 và tiếp điểm 2–1
Motor chạy ngược	Kiểm tra terminal 3 hoặc đổi chéo hai dây U/V/W khi đã ngắt nguồn
Biến trở không thay đổi tốc độ	Kiểm tra P004 = 2 và dây 13–14–15
Tín hiệu 0–10V không đúng	Kiểm tra P004 = 4, cực tính 14/15 và common
Tín hiệu 4–20mA không hoạt động	Kiểm tra P004 = 5 và điện trở 200Ω
Modbus không kết nối	Kiểm tra D+/D−, P135–P142, địa chỉ và điện trở cuối tuyến
Báo quá dòng khi tăng tốc	Kiểm tra tải, chạm chập, P001 và thông số motor
Báo quá áp khi giảm tốc	Tăng P002, kiểm tra tải hồi năng lượng và điện trở hãm
Motor nóng bất thường	Kiểm tra dòng tải, P016, P017, tần số thấp và khả năng làm mát

Trước khi reset lỗi, cần:

1. Bỏ lệnh RUN.
2. Xác định mã lỗi.
3. Kiểm tra nguyên nhân.
4. Khắc phục sự cố.
5. Chỉ reset sau khi hệ thống đã an toàn.

Phím STOP chỉ có thể reset trip khi lựa chọn P003 cho phép reset từ bàn phím. Không nên đóng điện hoặc reset liên tục khi chưa tìm được nguyên nhân lỗi.

VII. Khôi Phục Cài Đặt Gốc Panasonic VF100

Panasonic VF100 sử dụng thông số P151 để khôi phục dữ liệu.

Trước khi reset, nên ghi lại hoặc chụp ảnh toàn bộ thông số đang sử dụng, đặc biệt là:

• Thông số motor.
• Thời gian tăng tốc và giảm tốc.
• Tần số giới hạn.
• Nguồn lệnh chạy.
• Nguồn đặt tần số.
• Cấu hình terminal.
• Thông số truyền thông.
• Thông số vector.

Các giá trị của P151:

• P151 = 0: trạng thái bình thường, không xóa dữ liệu.
• P151 = 1: đưa toàn bộ dữ liệu về mặc định, bao gồm P130, P131, P133 và P134.
• P151 = 2: đưa dữ liệu về mặc định nhưng không xóa nhóm thông số vector P130, P131, P133 và P134.
• P151 = 3: chỉ khôi phục cách phân bổ thông số trong Custom Mode.

Quy trình reset:

1. Dừng biến tần.
2. Vào nhóm thông số.
3. Chọn P151.
4. Nhập giá trị reset phù hợp.
5. Nhấn SET.
6. Chờ màn hình tự động trở về 0.

Khi giá trị hiển thị tự chuyển về 0, quá trình khôi phục đã hoàn tất.

Sau khi reset, không được cho motor chạy ngay. Người thực hiện phải cài lại:

• Thông số motor.
• P001 và P002.
• P008 và P009.
• P016 và P017.
• P099 và P100.
• P003 và P004.
• Thông số terminal hoặc truyền thông.

Không nên sử dụng reset mặc định như phương án đầu tiên để xử lý lỗi. Reset không thể khắc phục các hư hỏng liên quan đến IGBT, mạch nguồn, tụ DC Bus, quạt làm mát, cảm biến dòng, motor hoặc hệ thống cơ khí.

Trên đây là hướng dẫn cài đặt biến tần Panasonic VF100 cơ bản. Để thiết bị vận hành ổn định, cần cài đặt thông số phù hợp với motor, đặc tính tải và yêu cầu thực tế của máy.

Nếu cần hỗ trợ cài đặt, xử lý lỗi hoặc thay thế biến tần Panasonic VF100, hãy liên hệ Công ty Cổ phần Tự động hoá Toàn Cầu và cung cấp mã biến tần, ảnh nhãn motor cùng mã lỗi. Đội ngũ kỹ thuật sẽ kiểm tra và tư vấn phương án phù hợp, giúp hạn chế sự cố và thời gian dừng máy.
