Hướng Dẫn Cài Đặt Biến Tần ABB ACS350 Chi Tiết 2026

Cài đặt biến tần ABB ACS350 đúng cách không chỉ là nhập tần số và thời gian tăng giảm tốc. Người dùng còn phải xác định đúng cấp nguồn, đấu mạch động lực, chọn terminal điều khiển, nhập chính xác thông số động cơ và phân biệt nguồn lệnh chạy với nguồn đặt tần số. Bài viết này hướng dẫn từng bước từ đấu dây, sử dụng keypad, chạy bằng biến trở đến cấu hình Modbus cho ACS350.

I. Tổng Quan Và Phạm Vi Cài Đặt Biến Tần ABB ACS350

1. Phạm vi áp dụng của bài hướng dẫn

ABB ACS350 là dòng biến tần dùng cho máy móc phổ thông, công suất 0,37–22 kW. Dòng sản phẩm có bản nguồn một pha 200–240 V, ba pha 200–240 V và ba pha 380–480 V; phạm vi công suất cụ thể thay đổi theo cấp điện áp. Vì vậy, trước khi đấu dây phải đọc đầy đủ mã trên tem, chẳng hạn ACS350-01… là bản vào một pha và ACS350-03… là bản vào ba pha.

Bài áp dụng cho ACS350 dùng động cơ không đồng bộ, với ba cách vận hành: keypad, terminal kết hợp tín hiệu analog và Modbus khi có phần cứng phù hợp.

2. Lưu ý an toàn trước khi cài đặt

Cảnh báo: Chỉ kỹ thuật viên điện đủ chuyên môn mới được lắp đặt và chạy thử. Sau khi cắt nguồn, phải chờ ít nhất 5 phút để tụ DC xả điện, sau đó dùng đồng hồ đo xác nhận không còn điện áp nguy hiểm giữa U1, V1, W1 với đất và giữa BRK+, BRK- với đất.

• Kiểm tra cấp điện áp trên tem biến tần trước khi cấp nguồn.
• Không đấu nguồn lưới vào U2, V2, W2 vì đây là đầu ra động cơ.
• Nối PE chắc chắn; tách cáp điều khiển khỏi cáp động lực để giảm nhiễu.
• Không đo cách điện trực tiếp trên biến tần bằng megohm kế.
• Kiểm tra motor, tải và nút dừng trước lần chạy đầu tiên.

II. Hướng Dẫn Đấu Nối Biến Tần ABB ACS350

1. Đấu nối mạch động lực

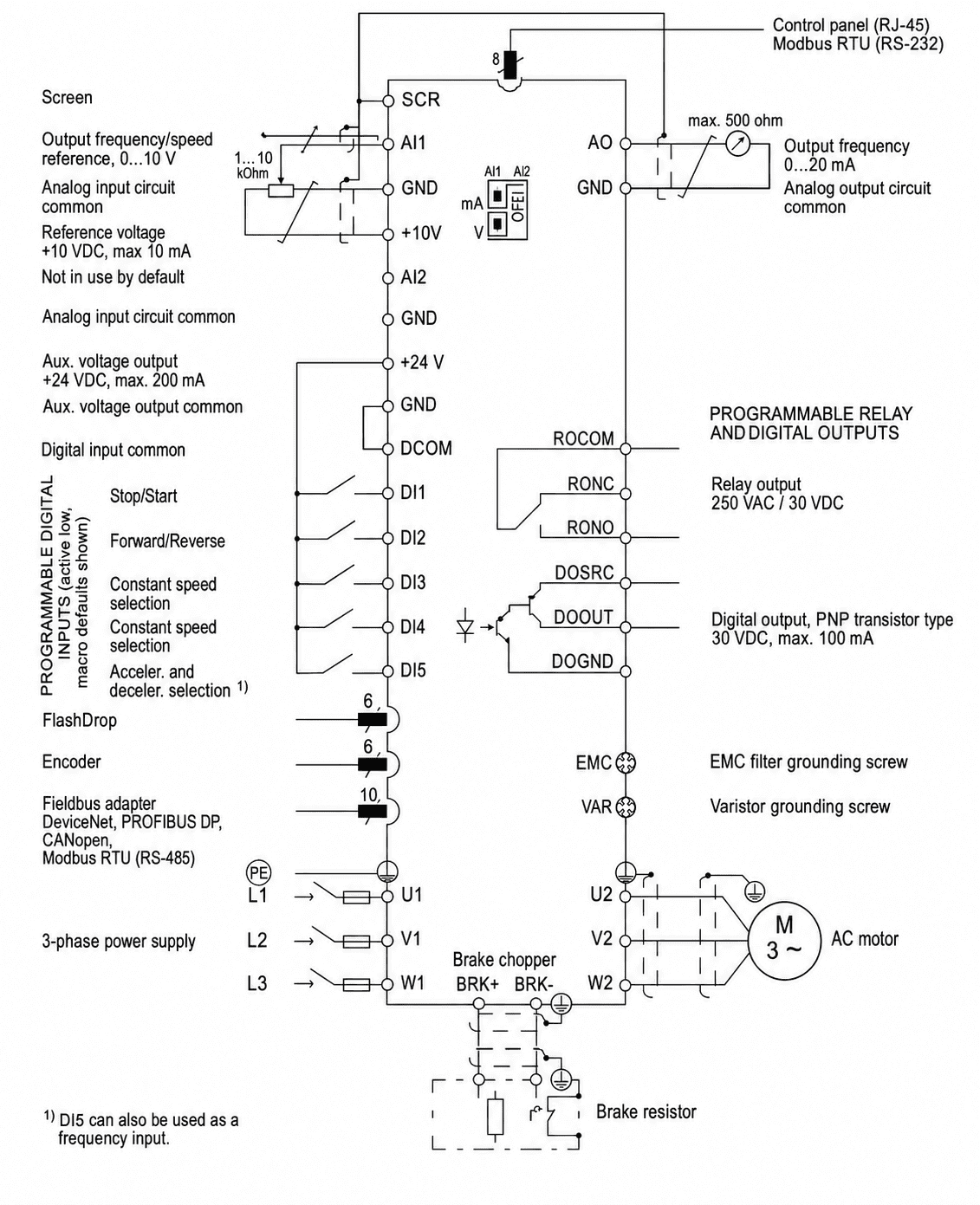

Nguồn vào được đấu tại U1, V1, W1; đầu ra động cơ đấu tại U2, V2, W2; dây bảo vệ nối vào PE. Với model đầu vào một pha, dùng đúng các đầu vào được ghi trên nhãn terminal của thiết bị, thông thường U1/L và V1/N, không sử dụng W1. Với model ba pha, đấu ba pha lần lượt vào U1, V1, W1.

Điện trở hãm tùy chọn nối vào BRK+ và BRK-. Giá trị điện trở và công suất hãm phải đúng mã ACS350, cỡ khung và chu kỳ hãm. Cáp động cơ cần có màn chắn và nối đất phù hợp.

2. Đấu nối mạch điều khiển

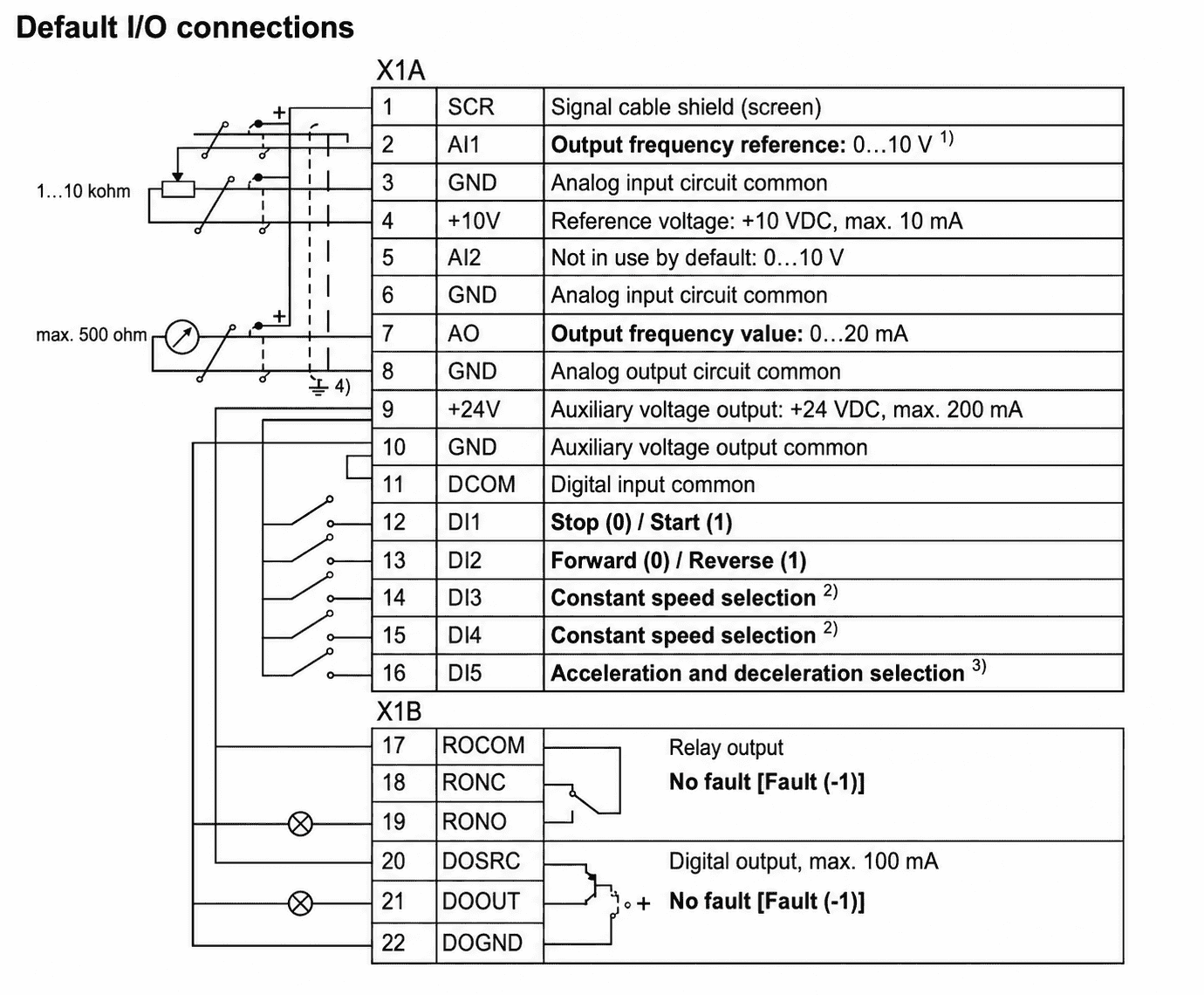

X1A chứa tín hiệu analog, nguồn phụ và ngõ vào số; X1B chứa relay và ngõ ra số. Với ABB STANDARD, DI1 là Stop/Start, DI2 là Forward/Reverse, AI1 nhận giá trị đặt 0–10 V. Khi dùng nguồn +24 V nội, nối GND chân 10 với DCOM chân 11 theo sơ đồ mặc định.

Với biến trở 1–10 kΩ: nối hai đầu vào +10V chân 4 và GND chân 3; chân giữa vào AI1 chân 2. Đặt S1 của AI1 ở vị trí U. Nếu dùng AO 0–10 V của PLC, nối AO+ vào AI1 và AO COM vào GND.

3. Chức năng các terminal quan trọng

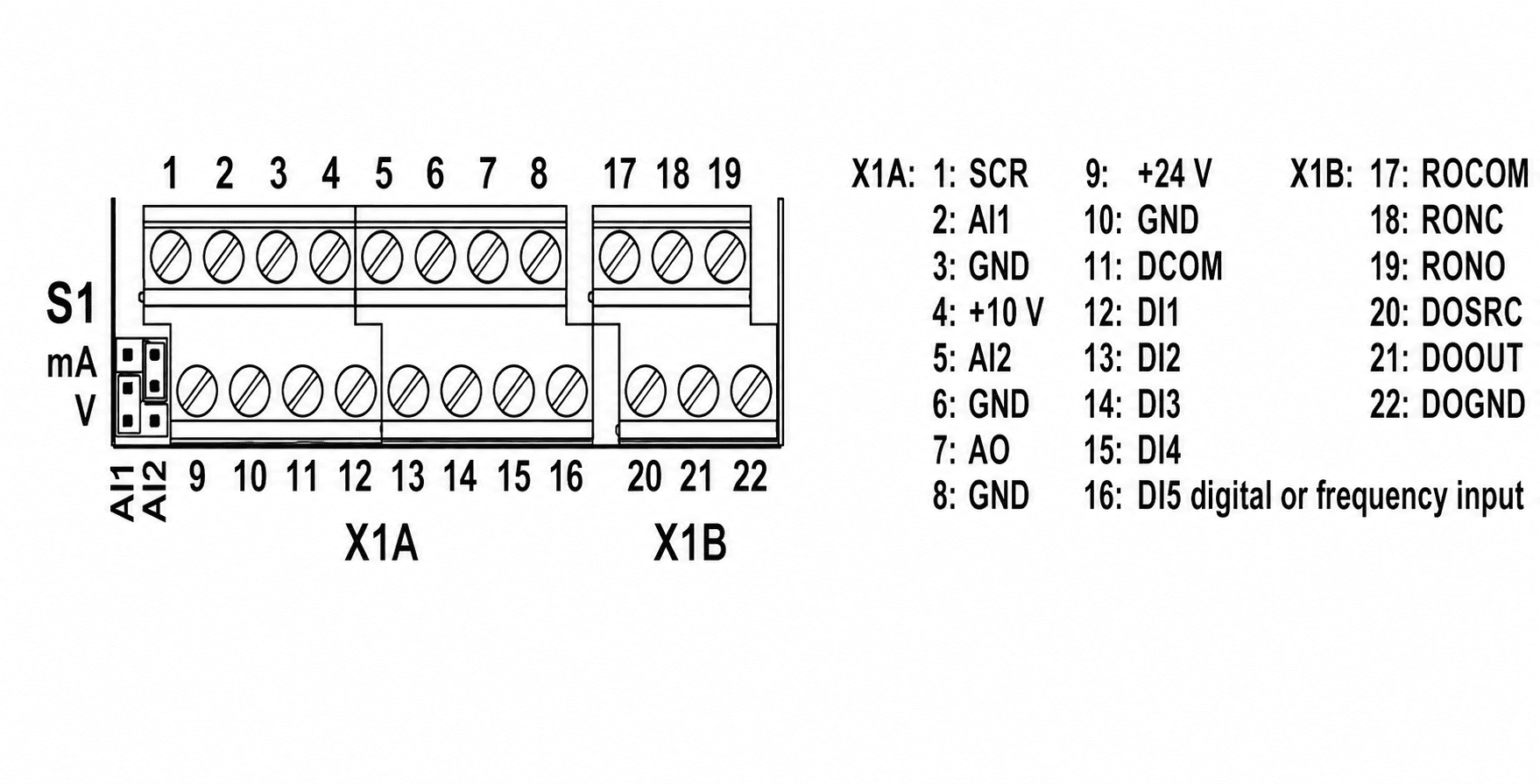

Chân	Ký hiệu	Chức năng chính
1	SCR	Màn chắn cáp tín hiệu
2 / 3 / 4	AI1 / GND / +10V	Ngõ vào analog 1, chân chung và nguồn tham chiếu cho biến trở
5 / 6	AI2 / GND	Ngõ vào analog 2 và chân chung; chọn kiểu dòng hoặc áp bằng S1
7 / 8	AO / GND	Ngõ ra analog và chân chung
9 / 10 / 11	+24V / GND / DCOM	Nguồn phụ 24 V, chân chung nguồn và chân chung ngõ vào số
12–16	DI1–DI5	Năm ngõ vào số lập trình được; DI5 cũng có thể làm ngõ vào tần số
17 / 18 / 19	ROCOM / RONC / RONO	Ngõ ra relay: chân chung, thường đóng và thường mở
20 / 21 / 22	DOSRC / DOOUT / DOGND	Ngõ ra số transistor PNP và chân nguồn/chân chung tương ứng

III. Hướng Dẫn Sử Dụng Keypad Biến Tần ABB ACS350

1. Chức năng các phím

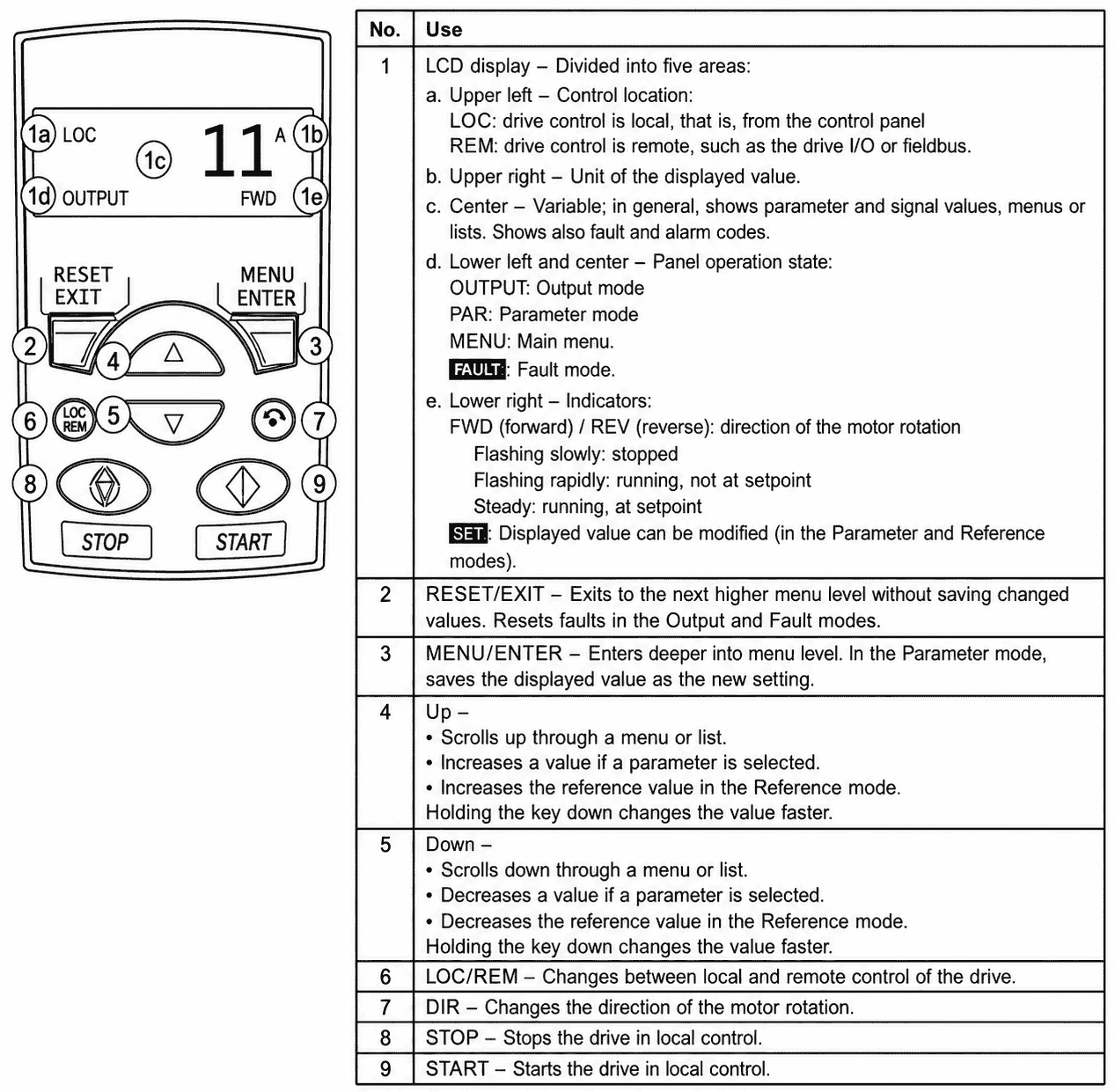

Keypad ACS-CP-C có các phím RESET/EXIT, MENU/ENTER, tăng, giảm, LOC/REM, DIR, STOP và START. LOC/REM chuyển quyền điều khiển; DIR, STOP và START trực tiếp tác động khi màn hình hiển thị LOC.

2. Cách xem và thay đổi tham số

1. Từ màn hình OUTPUT, nhấn MENU/ENTER để vào menu chính.
2. Dùng phím tăng hoặc giảm chọn PAr, sau đó nhấn MENU/ENTER.
3. Chọn nhóm tham số, ví dụ nhóm 99, rồi nhấn MENU/ENTER.
4. Chọn mã cần sửa, giữ MENU/ENTER khoảng hai giây đến khi xuất hiện SET.
5. Dùng phím tăng hoặc giảm để thay đổi giá trị.
6. Nhấn MENU/ENTER để lưu; nhấn RESET/EXIT nếu muốn thoát mà không lưu.

3. Cách chạy thử bằng keypad

Chuyển màn hình sang LOC, vào rEF, đặt 5–10 Hz rồi nhấn START. Kiểm tra chiều quay, dòng và tiếng motor. Nhấn STOP để dừng; chỉ đổi chiều khi cơ cấu cho phép. Ở REM, START/STOP trên keypad không trực tiếp điều khiển motor.

IV. Cài Đặt Các Thông Số Cơ Bản

1. Cài đặt thông số động cơ

Nhập đúng dữ liệu trên nhãn động cơ. Giá trị sai có thể làm bảo vệ không phù hợp hoặc motor vận hành không ổn định.

Nội dung cài đặt	Mã tham số	Giá trị	Ý nghĩa
Macro ứng dụng	9902	1 = ABB STANDARD	Cấu hình I/O phổ thông dùng trong bài
Chế độ điều khiển motor	9904	1 = VECTOR:SPEED hoặc 3 = SCALAR:FREQ	Vector cho một motor cần đặc tính tốc độ, mô-men tốt; scalar phù hợp tải đơn giản, nhiều motor hoặc motor quá nhỏ so với biến tần
Điện áp định mức	9905	Theo nhãn motor	Không được lớn hơn khả năng điện áp đầu ra của biến tần
Dòng định mức	9906	Theo nhãn motor	Manual cho phép 0,2–2,0 lần dòng định mức I2N của biến tần
Tần số định mức	9907	Theo nhãn motor	Thường là 50 Hz hoặc 60 Hz nhưng phải đọc trực tiếp trên nhãn
Tốc độ định mức	9908	Theo nhãn motor	Nhập đúng rpm, không làm tròn thành tốc độ đồng bộ
Công suất định mức	9909	Theo nhãn motor	Nhập công suất kW/HP đúng thực tế
Nhận dạng motor	9910	0 = OFF/IDMAGN; 1 = ON	Giá trị 0 phù hợp phần lớn ứng dụng; ID Run đầy đủ dùng khi cần đặc tính vector tốt hơn và cơ cấu cho phép motor chạy trong quá trình nhận dạng

2. Cài đặt thời gian tăng tốc và giảm tốc

Nội dung cài đặt	Mã tham số	Giá trị	Lưu ý
Thời gian tăng tốc 1	2202	0,0–1800,0 giây	Chọn theo quán tính tải; đặt quá ngắn dễ phát sinh quá dòng
Thời gian giảm tốc 1	2203	0,0–1800,0 giây	Đặt quá ngắn với tải quán tính lớn dễ tăng điện áp DC; khi cần dừng nhanh phải tính điện trở hãm

3. Cài đặt giới hạn tần số

Nội dung cài đặt	Mã tham số	Giá trị	Ý nghĩa
Tần số nhỏ nhất	2007	-500,0 đến 500,0 Hz	Với ứng dụng chạy thuận thông thường có thể đặt 0 Hz hoặc mức tối thiểu mà máy cho phép
Tần số lớn nhất	2008	0,0–500,0 Hz	Chỉ đặt trong giới hạn cho phép của motor và máy; ứng dụng 50 Hz thường giới hạn ở 50 Hz nếu không có yêu cầu khác
REF1 nhỏ nhất	1104	Theo ứng dụng	Giá trị tương ứng với mức tín hiệu analog nhỏ nhất
REF1 lớn nhất	1105	Theo ứng dụng	Ví dụ đặt 50 Hz để 10 V tương ứng 50 Hz khi dùng scalar

V. Chọn Nguồn Điều Khiển Và Nguồn Đặt Tần Số

1. Chạy và điều chỉnh tần số bằng keypad

Mục tiêu: Chạy thử hoặc vận hành trực tiếp tại tủ mà không cần nút nhấn ngoài.

Tham số/thao tác	Giá trị	Chức năng
9902	1 = ABB STANDARD	Dùng cấu hình cơ bản
1101	1 = REF1 (Hz/rpm)	Chọn loại giá trị đặt local; đơn vị phụ thuộc 9904
LOC/REM	LOC	Chuyển quyền điều khiển sang keypad
rEF	Tần số hoặc tốc độ chạy thử	Đặt giá trị tham chiếu bằng phím tăng giảm

Ở LOC, lệnh và giá trị đặt đến từ keypad nên 1001, 1103 của EXT1 không quyết định thao tác local. Chạy thử ở tốc độ thấp rồi mới tăng dần.

2. Chạy bằng terminal và điều chỉnh bằng biến trở

Mục tiêu: Dùng công tắc hoặc tiếp điểm PLC để chạy, dừng và dùng biến trở 0–10 V để thay đổi tốc độ.

Nội dung cài đặt	Mã tham số	Giá trị	Ý nghĩa
Macro	9902	1 = ABB STANDARD	Nạp cấu hình I/O mặc định
Nguồn lệnh EXT1	1001	2 = DI1,2	DI1 chạy/dừng; DI2 thuận/nghịch
Cho phép đổi chiều	1003	3 = REQUEST	Cho phép nguồn lệnh quyết định chiều quay
Chọn vị trí ngoài	1102	0 = EXT1	Cố định EXT1 làm vị trí điều khiển ngoài
Nguồn REF1	1103	1 = AI1	Lấy giá trị đặt từ AI1

Nối GND chân 10 với DCOM chân 11. Đưa +24 V chân 9 qua tiếp điểm chạy vào DI1 chân 12; tiếp điểm đổi chiều vào DI2 chân 13. Biến trở nối 4–2–3. Chuyển màn hình sang REM, đóng DI1 và tăng biến trở từ mức thấp.

Nếu thay biến trở bằng AO 0–10 V của PLC, giữ 1103 = 1 và S1 ở vị trí U. Nếu dùng 4–20 mA, nên chuyển sang AI2, đặt S1 của AI2 ở vị trí I, đổi 1103 = 2 và thiết lập dải AI2 phù hợp. Không đưa tín hiệu dòng vào ngõ đang đặt chế độ điện áp.

3. Điều khiển qua truyền thông Modbus

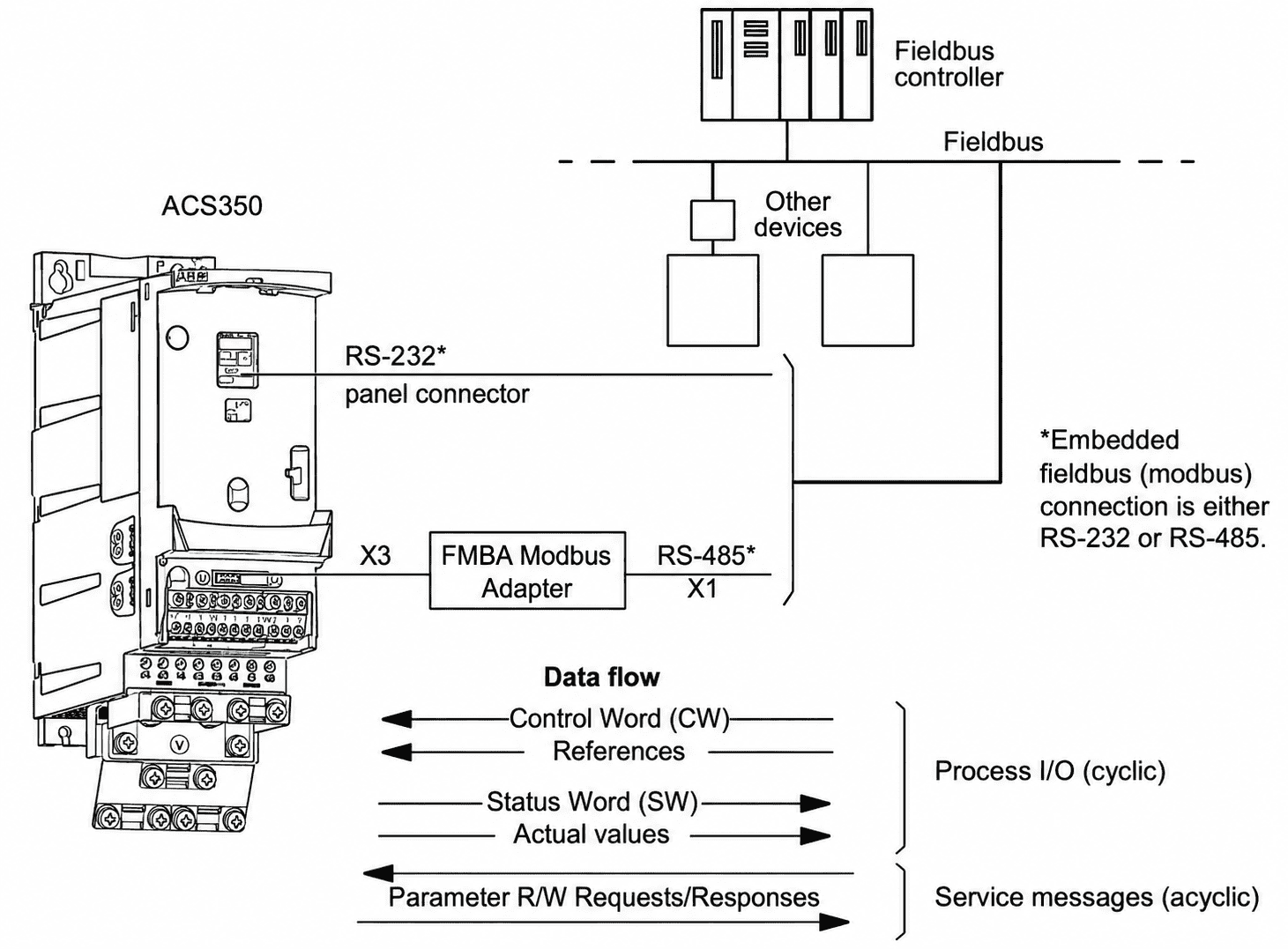

ACS350 hỗ trợ Modbus RTU qua RS-232 ở cổng keypad X2 hoặc RS-485 khi lắp module FMBA-01 vào X3. RS-232 chỉ phù hợp kết nối điểm–điểm và chiều dài cáp theo manual không quá 3 m. Với mạng nhiều thiết bị, dùng FMBA-01 RS-485 và đấu dây theo manual của module.

Nội dung cài đặt	Mã tham số	Giá trị	Ý nghĩa
Kích hoạt giao thức	9802	1 = STD MODBUS hoặc 10 = MODBUS RS232	Chọn RS-485 qua FMBA-01 hoặc RS-232 qua cổng panel
Địa chỉ trạm	5302	1–247, không trùng	Địa chỉ slave Modbus
Tốc độ truyền	5303	Ví dụ 9,6 kbit/s	Phải giống PLC/HMI master và nằm trong lựa chọn firmware hỗ trợ
Parity/stop bit	5304	Ví dụ 0 = 8 NONE 1	Phải giống thiết bị master
Profile điều khiển	5305	0 = ABB DRV LIM	Dùng profile giới hạn ABB; PLC phải gửi control word đúng profile
Nguồn lệnh chạy	1001	10 = COMM	Lấy Start/Stop từ fieldbus tại EXT1
Nguồn REF1	1103	8 = COMM	Lấy giá trị đặt từ fieldbus
Reset lỗi	1604	8 = COMM	Cho phép reset lỗi bằng control word

Sau khi cài nhóm 53, khởi động lại nguồn hoặc xóa rồi đặt lại 5302. Chỉ gửi Run khi status word, chiều quay và giá trị tham chiếu đã đúng.

Đối với cấu hình thanh ghi Modbus, profile điều khiển hoặc fieldbus adapter chuyên sâu, vui lòng liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được hướng dẫn chi tiết theo đúng model và yêu cầu ứng dụng.

VI. Chạy Thử Và Xử Lý Lỗi Thường Gặp

1. Quy trình chạy thử

1. Ngắt nguồn, kiểm tra lại U1/V1/W1, U2/V2/W2, PE, terminal và màn chắn cáp.
2. Xác nhận 9905–9909 đúng nhãn động cơ; kiểm tra 2007, 2008, 2202 và 2203.
3. Tách tải nếu cơ cấu cho phép, chạy ở 5–10 Hz và kiểm tra chiều quay.
4. Quan sát dòng đầu ra, tiếng ồn, độ rung, nhiệt và khả năng tăng giảm tốc.
5. Thử lệnh STOP, nút dừng khẩn và tình trạng mất tín hiệu đặt tốc độ.
6. Kết nối lại tải, tăng dần tốc độ và kiểm tra dòng ở chế độ làm việc thực tế.

2. Một số lỗi cài đặt thường gặp

Hiện tượng	Nguyên nhân cần kiểm tra	Cách xử lý
Có lệnh chạy nhưng motor không quay	Đang ở LOC/REM sai; 1001 sai nguồn; DI1 chưa có 24 V; reference bằng 0	Kiểm tra quyền điều khiển, trạng thái DI và giá trị đặt
Keypad chạy được nhưng terminal không chạy	Màn hình còn LOC, 1001 không phải DI1,2 hoặc 1102 không chọn EXT1	Chuyển REM và kiểm tra 1001, 1102 cùng dây DCOM
Terminal chạy nhưng không chỉnh được tần số	1103 không chọn đúng AI; S1 đặt sai kiểu tín hiệu; AI chưa có giá trị	Kiểm tra 1103, điện áp/dòng thực tế và vị trí S1
Biến trở không có tác dụng	Đấu sai 4–2–3, mất +10 V hoặc DI3/DI4 đang chọn tốc độ cố định theo macro	Đo +10 V, kiểm tra cần gạt biến trở và trạng thái DI3/DI4
Motor quay ngược	DI2 đang ON hoặc thứ tự U2/V2/W2 không phù hợp	Dừng hẳn, chỉnh DI2 hoặc đảo hai pha đầu ra motor khi đã cắt nguồn
Quá dòng khi tăng tốc	2202 quá ngắn, tải kẹt/nặng hoặc dữ liệu motor sai	Tăng thời gian tăng tốc, kiểm tra tải và 9905–9909
Quá áp khi giảm tốc	2203 quá ngắn với tải quán tính lớn	Tăng thời gian giảm tốc; tính điện trở hãm nếu cần dừng nhanh
Không truyền thông được	Sai 9802, địa chỉ, baud, parity, dây RS-485 hoặc profile	Đối chiếu 5302–5305, kiểm tra CRC và từng slave riêng lẻ
Không thay đổi được tham số	1602 đang LOCKED hoặc tham số bị giới hạn trong trạng thái vận hành	Dừng biến tần; nhập 358 vào 1603 để mở khóa, rồi xác nhận 1602 = OPEN

3. Khôi phục cài đặt mặc định

Tham số 9902 chọn macro ứng dụng. Khi đổi macro, ACS350 cập nhật các tham số liên quan về giá trị mặc định của macro mới. Để trở về cấu hình phổ thông, dừng biến tần, sao lưu cài đặt cần giữ rồi chọn 9902 = 1 ABB STANDARD. Sau thao tác này phải kiểm tra lại toàn bộ dữ liệu motor, giới hạn tần số, thời gian tăng giảm tốc, I/O và truyền thông trước khi chạy.

Lưu ý đây là khôi phục theo macro, không nên hiểu là xóa tuyệt đối mọi cấu hình tùy chọn. Các tham số module fieldbus ở nhóm 51 vẫn được giữ khi đổi macro; nhóm 53 và cấu hình truyền thông cũng cần được kiểm tra riêng.

Trên đây là hướng dẫn cài đặt biến tần ABB ACS350 giúp kỹ thuật viên thiết lập đúng terminal, thông số động cơ, nguồn lệnh chạy và nguồn đặt tần số. Nếu ACS350 báo lỗi, không nhận lệnh hoặc vận hành không ổn định, hãy liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ kiểm tra, xác định nguyên nhân, cài đặt hoặc sửa chữa phù hợp; thiết bị được kiểm tra kỹ trước bàn giao, bảo hành rõ ràng và hỗ trợ kỹ thuật tại Hà Nội, TP.HCM.
