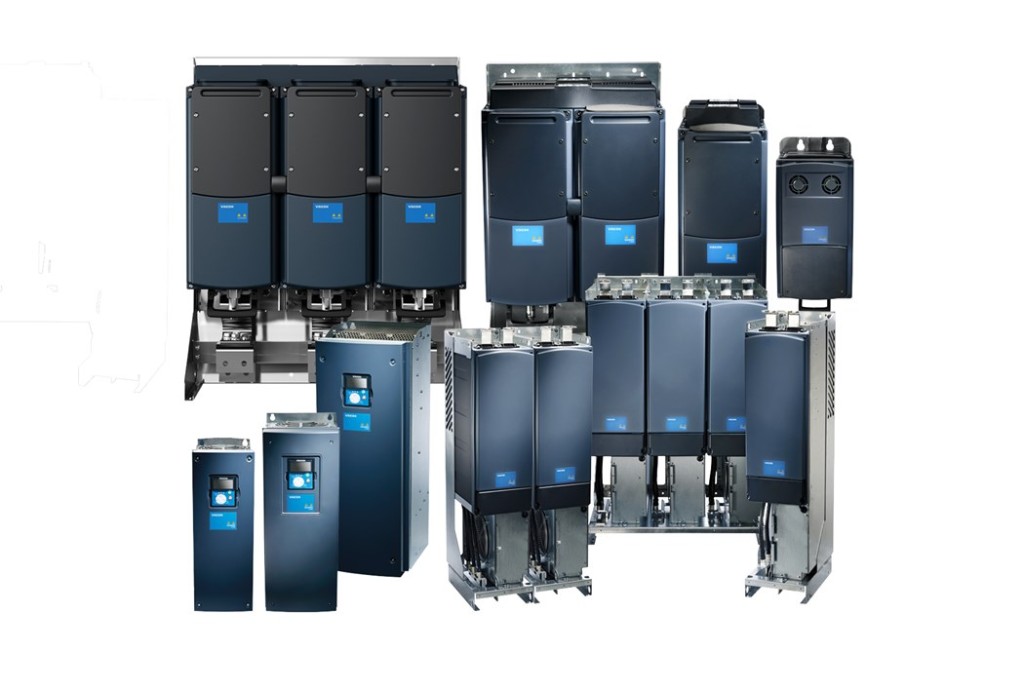

Sửa chữa biến tần Vacon

I. Giới thiệu dịch vụ sửa chữa biến tần Vacon

Tự Động Hóa Toàn Cầu là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa và sửa chữa thiết bị công nghiệp tại Việt Nam. Với đội ngũ kỹ thuật chuyên môn cao, trang thiết bị kiểm tra chuyên dụng và quy trình sửa chữa bài bản, chúng tôi nhận kiểm tra, chẩn đoán và sửa chữa biến tần Vacon từ các dòng phổ biến đến những model công suất lớn như: Vacon 10, Vacon 20, Vacon NXL, Vacon NXS, Vacon NXP, Vacon 100, Vacon 100 FLOW, Vacon 100 X…

Trong quá trình tiếp nhận, kỹ thuật viên sẽ kiểm tra tổng thể thiết bị, xác định nguyên nhân hư hỏng từ nguồn cấp, tầng công suất, bo điều khiển, mạch driver, IGBT, tụ DC Bus, quạt làm mát đến các lỗi truyền thông và tín hiệu điều khiển. Từ tình trạng thực tế, Toàn Cầu sẽ tư vấn phương án sửa chữa phù hợp, hạn chế thay thế không cần thiết và tối ưu chi phí cho khách hàng.

Toàn Cầu hiện có điểm tiếp nhận tại Hà Nội và TP.HCM, thuận tiện hỗ trợ khách hàng trên toàn quốc. Khách hàng ở các tỉnh có thể gửi biến tần Vacon về địa điểm gần nhất để được kiểm tra, báo lỗi và tư vấn phương án xử lý.

Chúng tôi hướng đến dịch vụ kiểm tra đúng lỗi – sửa chữa nhanh – test kỹ – tối ưu chi phí, giúp doanh nghiệp rút ngắn thời gian dừng máy, hạn chế gián đoạn sản xuất và sớm đưa hệ thống trở lại vận hành ổn định.

II. Tổng hợp các lỗi thường gặp của biến tần Vacon và cách khắc phục

Dưới đây là một số lỗi phổ biến thường gặp trên biến tần Vacon. Bảng này dùng để tham khảo ban đầu trong quá trình kiểm tra. Trên thực tế, cùng một mã lỗi có thể xuất phát từ nhiều nguyên nhân khác nhau như nguồn cấp, motor, dây động lực, tải cơ khí, thông số cài đặt, môi trường lắp đặt hoặc linh kiện bên trong biến tần đã suy giảm.

Mã lỗi	Tên lỗi theo tài liệu Vacon	Nguyên nhân thường gặp	Cách khắc phục tham khảo
Fault Code 1	Overcurrent – Quá dòng	Dòng motor tăng quá cao, tải tăng đột ngột, ngắn mạch dây motor, motor không phù hợp hoặc cài đặt thông số chưa đúng	1. Kiểm tra tải cơ khí có bị kẹt/nặng không. 2. Kiểm tra motor, dây motor và các đầu nối U/V/W. 3. Kiểm tra thông số motor đã cài trong biến tần. 4. Tăng thời gian tăng tốc nếu tải khởi động nặng. 5. Nếu lỗi vẫn lặp lại, cần kiểm tra IGBT, mạch driver và cảm biến dòng.
Fault Code 2	Overvoltage – Quá áp DC Bus	Điện áp DC Bus tăng cao, thời gian giảm tốc quá ngắn, tải quán tính lớn hoặc điện áp nguồn đầu vào tăng bất thường	1. Kiểm tra điện áp nguồn cấp. 2. Tăng thời gian giảm tốc. 3. Kiểm tra chức năng điều khiển quá áp. 4. Với tải quán tính lớn, xem xét dùng điện trở xả phù hợp. 5. Kiểm tra mạch đo áp DC Bus nếu nguồn bình thường nhưng vẫn báo lỗi.
Fault Code 3	Earth Fault – Lỗi chạm đất	Dòng các pha motor không cân bằng, dây motor hoặc motor bị rò/chạm đất, lỗi cách điện, lỗi bộ lọc dU/dt hoặc sine filter	1. Ngắt motor khỏi biến tần và đo cách điện motor. 2. Kiểm tra dây U/V/W có chạm vỏ, chạm đất hoặc ẩm nước không. 3. Kiểm tra hộp cực motor, đầu cos và terminal đấu dây. 4. Kiểm tra bộ lọc đầu ra nếu có sử dụng. 5. Nếu motor và dây bình thường, cần kiểm tra mạch công suất biến tần.
Fault Code 9	Undervoltage – Thấp áp	Điện áp DC Bus thấp, nguồn cấp yếu, mất pha, cầu chì hỏng, contactor lỗi hoặc nguồn bị sụt áp khi chạy tải	1. Đo điện áp đầu vào biến tần. 2. Kiểm tra aptomat, cầu chì, contactor và dây nguồn. 3. Kiểm tra hiện tượng sụt áp khi motor khởi động/chạy tải. 4. Kiểm tra nguồn cấp có mất pha hoặc chập chờn không. 5. Nếu nguồn ổn định nhưng vẫn lỗi, cần kiểm tra mạch nguồn và mạch đo áp.
Fault Code 10	Input Phase – Lỗi pha đầu vào	Nguồn cấp bất thường, mất pha, cầu chì hỏng, dây nguồn lỏng hoặc lỗi mạch chỉnh lưu	1. Kiểm tra đủ 3 pha nguồn đầu vào. 2. Kiểm tra cầu chì, aptomat, contactor. 3. Kiểm tra dây nguồn và terminal đấu nối. 4. Kiểm tra diode/thyristor chỉnh lưu nếu lỗi vẫn còn. 5. Đảm bảo tải đủ điều kiện để chức năng giám sát pha hoạt động chính xác.
Fault Code 11	Output Phase Supervision – Lỗi pha đầu ra	Biến tần không phát hiện dòng ở một pha motor, dây motor đứt/lỏng, motor lỗi hoặc bộ lọc đầu ra lỗi	1. Kiểm tra dây U/V/W từ biến tần ra motor. 2. Kiểm tra motor có đứt cuộn, chạm chập hoặc đấu sai không. 3. Kiểm tra terminal, cos, contactor đầu ra nếu có. 4. Kiểm tra bộ lọc dU/dt hoặc sine filter. 5. Đo dòng từng pha khi chạy thử.
Fault Code 14	AC Drive Overtemperature – Quá nhiệt biến tần	Nhiệt độ tản nhiệt hoặc bo công suất quá cao, quạt hỏng, bụi bẩn, tủ điện nóng, tải nặng hoặc tần số sóng mang cài quá cao	1. Kiểm tra quạt làm mát của biến tần. 2. Vệ sinh khe gió, tản nhiệt và bụi bẩn bên trong. 3. Kiểm tra nhiệt độ tủ điện và môi trường lắp đặt. 4. Kiểm tra dòng tải thực tế. 5. Giảm tải hoặc điều chỉnh tần số sóng mang nếu cần.
Fault Code 15	Motor Stall – Kẹt motor	Motor bị kẹt, tải quá nặng, cơ cấu truyền động bị bó hoặc thông số bảo vệ stall chưa phù hợp	1. Kiểm tra motor và tải cơ khí. 2. Kiểm tra hộp số, bạc đạn, băng tải, bơm/quạt có bị kẹt không. 3. Kiểm tra dòng motor khi chạy. 4. Kiểm tra lại thông số bảo vệ stall. 5. Chỉ reset sau khi đã xử lý nguyên nhân kẹt tải.
Fault Code 16	Motor Overtemperature – Quá nhiệt motor	Motor quá tải, làm mát kém, tải vượt định mức hoặc thông số bảo vệ nhiệt motor cài chưa phù hợp	1. Kiểm tra nhiệt độ thực tế của motor. 2. Kiểm tra quạt motor, tải cơ khí và chu kỳ vận hành. 3. Đo dòng motor khi chạy tải. 4. Kiểm tra thông số bảo vệ nhiệt motor. 5. Nếu motor thường xuyên nóng, cần xem xét chọn motor/biến tần công suất phù hợp hơn.
Fault Code 41	IGBT Temperature – Quá nhiệt IGBT	Nhiệt độ IGBT tính toán quá cao, tải motor nặng, nhiệt độ môi trường cao, quạt hỏng hoặc lỗi phần cứng	1. Kiểm tra tải motor và dòng chạy thực tế. 2. Kiểm tra nhiệt độ môi trường và thông gió tủ điện. 3. Vệ sinh tản nhiệt, kiểm tra quạt làm mát. 4. Kiểm tra tần số sóng mang và thông số motor. 5. Nếu lỗi vẫn lặp lại, cần kiểm tra IGBT và mạch công suất.
Fault Code 52	Keypad Communication Fault – Lỗi truyền thông keypad	Kết nối giữa bàn phím điều khiển và biến tần bị lỗi	1. Kiểm tra keypad có gắn chắc không. 2. Kiểm tra cáp keypad nếu dùng loại rời. 3. Vệ sinh giắc cắm và chân tiếp xúc. 4. Thử keypad khác nếu có. 5. Nếu vẫn lỗi, cần kiểm tra cổng kết nối trên bo điều khiển.

Nếu đã kiểm tra nguồn cấp, motor, dây động lực, tải cơ khí và thông số cài đặt nhưng biến tần vẫn báo lỗi lặp lại, khả năng cao thiết bị đã phát sinh hư hỏng bên trong như IGBT, diode chỉnh lưu, tụ DC Bus, nguồn xung, mạch driver, cảm biến dòng, mạch đo áp, mạch analog, cổng truyền thông hoặc bo điều khiển.

Trong trường hợp này, khách hàng không nên reset lỗi nhiều lần hoặc cố chạy thử liên tục, vì việc cấp nguồn lại khi mạch công suất đang lỗi có thể khiến hư hỏng lan rộng và làm tăng chi phí sửa chữa. Hãy liên hệ ngay với bộ phận kỹ thuật của Tự Động Hóa Toàn Cầu để được tư vấn giải pháp phù hợp.

III. Rủi ro tiềm ẩn khi tự sửa biến tần Vacon

Việc sửa chữa biến tần Vacon đòi hỏi kỹ thuật viên phải có kiến thức chuyên sâu về điện tử công suất, sơ đồ mạch, nguyên lý hoạt động của từng khối chức năng và các thiết bị đo kiểm chuyên dụng. Vì vậy, chúng tôi không khuyến khích khách hàng tự tháo và sửa chữa thiết bị nếu chưa có đủ chuyên môn, bởi có thể phát sinh nhiều rủi ro như:

• Thời gian sửa chữa kéo dài: Nếu không xác định đúng nguyên nhân gốc của lỗi, quá trình kiểm tra và thay thế linh kiện có thể mất nhiều thời gian. Điều này làm kéo dài thời gian dừng máy, ảnh hưởng đến sản lượng, tiến độ giao hàng và hoạt động sản xuất của doanh nghiệp.
• Rủi ro về an toàn điện: Bên trong biến tần Vacon có nhiều linh kiện làm việc ở điện áp cao, đặc biệt là khối DC Bus và tụ điện công suất. Ngay cả sau khi đã ngắt nguồn, tụ điện vẫn có thể lưu điện áp trong một khoảng thời gian. Nếu thao tác khi chưa kiểm tra điện áp hoặc không sử dụng dụng cụ và đồ bảo hộ phù hợp, người sửa chữa có thể gặp nguy cơ điện giật, chập mạch, cháy nổ.
• Phát sinh thêm chi phí sửa chữa: Việc chẩn đoán sai lỗi hoặc thay thế linh kiện không đúng có thể khiến hư hỏng ban đầu trở nên nghiêm trọng hơn. Một lỗi nhỏ ở mạch nguồn, mạch driver, cảm biến dòng hoặc linh kiện bảo vệ có thể lan sang IGBT, bo công suất hoặc bo điều khiển, làm tăng chi phí sửa chữa, thậm chí khiến thiết bị không còn khả năng phục hồi.
• Ảnh hưởng đến các thiết bị khác trong hệ thống: Nếu biến tần được sửa nhưng chưa xử lý đúng nguyên nhân gốc, thiết bị có thể tiếp tục hoạt động không ổn định, mất pha đầu ra, phát sinh nhiễu hoặc lỗi truyền thông. Điều này có thể ảnh hưởng đến động cơ, PLC, HMI, cảm biến, contactor và các thiết bị khác trong dây chuyền.

Vì vậy, khi biến tần Vacon báo lỗi bất thường, mất nguồn, không điều khiển được động cơ hoặc hoạt động chập chờn, khách hàng nên liên hệ với đơn vị có chuyên môn để được kiểm tra, xác định chính xác nguyên nhân và tư vấn phương án sửa chữa phù hợp trước khi tiếp tục vận hành.

IV. Vì sao nên chọn dịch vụ sửa biến tần Vacon tại Toàn Cầu

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa biến tần Vacon chuyên sâu, hướng đến mục tiêu xác định đúng nguyên nhân hư hỏng, hạn chế thay thế không cần thiết, rút ngắn thời gian dừng máy và tối ưu chi phí cho khách hàng.

* Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ hai miền

Tự Động Hóa Toàn Cầu có đội ngũ 15 kỹ thuật viên tại Hà Nội và TP.HCM, hỗ trợ kiểm tra và sửa chữa nhiều dòng biến tần công nghiệp như Vacon, Danfoss, KOC, Sinee, INVT, Delta, Mitsubishi, LS, Shihlin, Kaman, Delixi…

Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị điện và tự động hóa, cùng đội ngũ kỹ sư được đào tạo bài bản tại các trường kỹ thuật như Đại học Bách Khoa, Đại học Công nghiệp…, chúng tôi có khả năng kiểm tra lỗi từ tổng thể đến cấp độ linh kiện, xác định đúng khu vực hư hỏng như mạch nguồn, IGBT, driver, tụ DC Bus, cảm biến dòng, bo điều khiển hoặc bo truyền thông.

Từ tình trạng thực tế của từng thiết bị, kỹ thuật viên sẽ đề xuất phương án sửa chữa phù hợp thay vì thay mới toàn bộ bo mạch khi chưa cần thiết, qua đó giúp khách hàng tối ưu chi phí.

* Hạn chế làm mất tham số cài đặt

Với nhiều hệ thống sử dụng biến tần Vacon, bộ tham số được cài đặt riêng theo từng loại động cơ, máy móc hoặc quy trình sản xuất. Nếu mất các thông số này, khách hàng có thể mất thêm thời gian cài đặt và chạy thử lại hệ thống.

Vì vậy, trong quá trình kiểm tra và sửa chữa, kỹ thuật viên sẽ ưu tiên bảo toàn các tham số cài đặt hiện có nếu bộ nhớ và bo điều khiển của biến tần vẫn còn hoạt động bình thường. Sau khi sửa xong, thiết bị có thể được lắp lại vào hệ thống và vận hành theo cấu hình cũ, giúp hạn chế thời gian cài đặt lại và giảm thời gian dừng máy.

* Kho linh kiện phục vụ sửa chữa lớn

Tự Động Hóa Toàn Cầu duy trì kho linh kiện và thiết bị tự động hóa tại Hà Nội, giúp chủ động hơn trong quá trình sửa chữa các dòng biến tần Vacon. Các linh kiện thường được kiểm tra và thay thế khi cần có thể bao gồm: IGBT, diode, cầu chỉnh lưu, tụ điện, relay, linh kiện mạch driver và mạch bảo vệ…

Linh kiện được kiểm tra trước khi lắp đặt nhằm bảo đảm đúng thông số kỹ thuật và phù hợp với tình trạng thực tế của thiết bị.

* Kiểm tra thiết bị trước khi bàn giao

Sau khi hoàn thành sửa chữa, biến tần Vacon được kiểm tra lại các chức năng cần thiết như:

• Khả năng khởi động và dừng.
• Điện áp đầu ra.
• Dòng điện đầu ra.
• Tín hiệu Digital Input/Output.
• Tín hiệu Analog Input/Output.
• Bàn phím và màn hình điều khiển.
• Truyền thông nếu thiết bị có sử dụng.
• Khả năng điều khiển động cơ.

Tùy công suất và tình trạng thiết bị, kỹ thuật viên sẽ tiến hành chạy thử không tải hoặc test tải để theo dõi nhiệt độ, dòng điện và khả năng vận hành ổn định trước khi bàn giao. Việc kiểm tra sau sửa chữa giúp hạn chế tình trạng thiết bị vừa đưa về nhà máy đã tiếp tục phát sinh lỗi.

* Hỗ trợ khách hàng toàn quốc

Với điểm tiếp nhận tại Hà Nội và TP.HCM, Tự Động Hóa Toàn Cầu có thể hỗ trợ khách hàng gửi biến tần Vacon cần sửa chữa từ nhiều tỉnh thành trên cả nước. Trước khi gửi thiết bị, khách hàng có thể cung cấp model, công suất, mã lỗi, hình ảnh hoặc video hiện tượng để kỹ thuật viên đánh giá sơ bộ và tư vấn phương án xử lý phù hợp.

Điều này đặc biệt hữu ích với khách hàng ở xa, giúp hạn chế việc gửi thiết bị không cần thiết trong những trường hợp lỗi có thể xuất phát từ cài đặt, nguồn điện hoặc hệ thống bên ngoài.

* Thường xuyên cập nhật công nghệ công nghiệp mới

Đội ngũ Tự Động Hóa Toàn Cầu thường xuyên tham gia các triển lãm, hội chợ và hoạt động chuyên ngành về điện – tự động hóa – máy móc công nghiệp.

Thông qua các hoạt động này, đội ngũ kỹ thuật có cơ hội cập nhật thêm các công nghệ điều khiển, biến tần, PLC, HMI, Servo và các giải pháp tự động hóa mới, từ đó nâng cao khả năng tư vấn và xử lý các thiết bị công nghiệp ngày càng đa dạng.

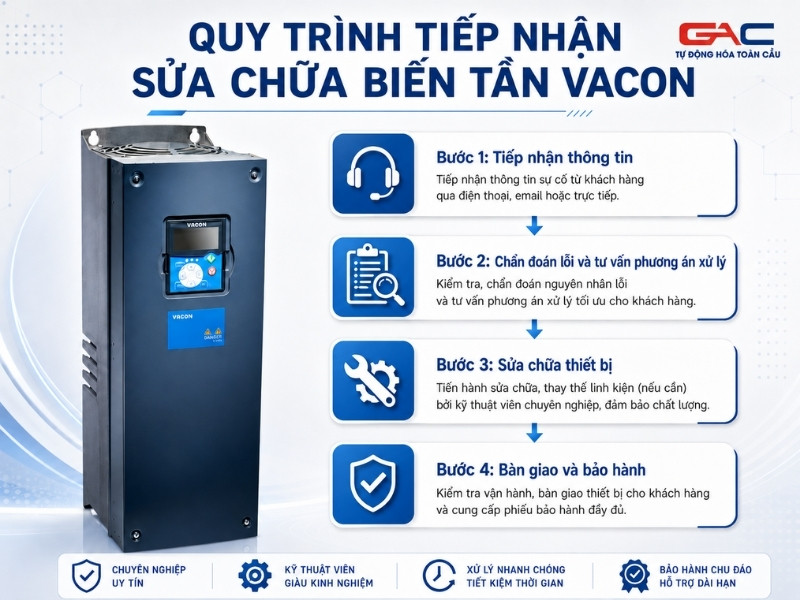

V. Quy trình 4 bước tiếp nhận sửa chữa biến tần Vacon

Bước 1: Tiếp nhận thông tin

Khách hàng liên hệ với Tự Động Hóa Toàn Cầu và cung cấp các thông tin cơ bản: model biến tần Vacon, công suất, mã lỗi hiển thị, tình trạng thực tế, ứng dụng đang sử dụng và hiện tượng khi vận hành.

Ví dụ: biến tần Vacon không lên nguồn, báo quá dòng khi tăng tốc, quá áp khi giảm tốc, thấp áp khi chạy tải, lỗi chạm đất, lỗi quá nhiệt, lỗi truyền thông, motor không quay, motor rung giật, chạy được một lúc thì dừng, nhảy aptomat, cháy module công suất hoặc mất tín hiệu điều khiển.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Kỹ thuật tiếp nhận thông tin và hướng dẫn khách hàng kiểm tra ban đầu. Nếu lỗi có khả năng đến từ nguồn cấp, dây đấu nối, motor, tải cơ khí hoặc thông số cài đặt, kỹ thuật sẽ tư vấn kiểm tra trước để tránh tháo thiết bị không cần thiết.

Nếu xác định lỗi có khả năng nằm bên trong biến tần, khách hàng gửi thiết bị về Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra chi tiết, xác định hạng mục hư hỏng và báo phương án sửa chữa phù hợp.

Bước 3: Sửa chữa thiết bị

Quá trình sửa chữa biến tần Vacon thường gồm:

– Vệ sinh tổng thể thiết bị
– Kiểm tra ngoại quan, cọc đấu dây, quạt, tụ, bo nguồn, bo công suất và bo điều khiển
– Đo kiểm các linh kiện nghi ngờ hư hỏng
– Kiểm tra diode chỉnh lưu, IGBT, tụ DC Bus, điện trở xả, relay nạp tụ, cảm biến dòng và mạch driver
– Kiểm tra mạch nguồn xung, mạch điều khiển, mạch analog và truyền thông nếu có
– Xác định nguyên nhân gây lỗi
– Thay thế hoặc sửa chữa linh kiện hỏng
– Kiểm tra lại nguồn, đầu ra U/V/W, tín hiệu điều khiển và các chức năng bảo vệ
– Test biến tần sau sửa ở nhiều chế độ vận hành

Sau khi sửa xong, thiết bị được test không tải và test với motor để đảm bảo đầu ra ổn định, lệnh điều khiển hoạt động bình thường và lỗi không lặp lại trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Sau khi biến tần Vacon hoạt động ổn định, Tự Động Hóa Toàn Cầu tiến hành dán tem bảo hành, bàn giao thiết bị và hướng dẫn khách hàng một số lưu ý khi lắp lại vào hệ thống.

Với những trường hợp lỗi do hệ thống bên ngoài gây ra, kỹ thuật sẽ tư vấn thêm phương án phòng tránh như kiểm tra motor, kiểm tra dây động lực, cải thiện tản nhiệt tủ điện, lắp điện trở xả phù hợp, chống nhiễu truyền thông, kiểm tra tiếp địa hoặc điều chỉnh lại thông số vận hành.

Cam kết: Nếu khách hàng không đồng ý sửa chữa, thiết bị sẽ được giữ nguyên hiện trạng như lúc tiếp nhận, không tự ý thay đổi hoặc đánh tráo linh kiện.

Biến tần Vacon của bạn đang gặp lỗi? Liên hệ ngay với Tự Động Hóa Toàn Cầu để được kỹ thuật viên tiếp nhận tình trạng thiết bị, tư vấn phương án kiểm tra và lựa chọn giải pháp tối ưu chi phí – hạn chế thời gian dừng máy – bảo đảm thiết bị được kiểm tra kỹ trước khi bàn giao.
