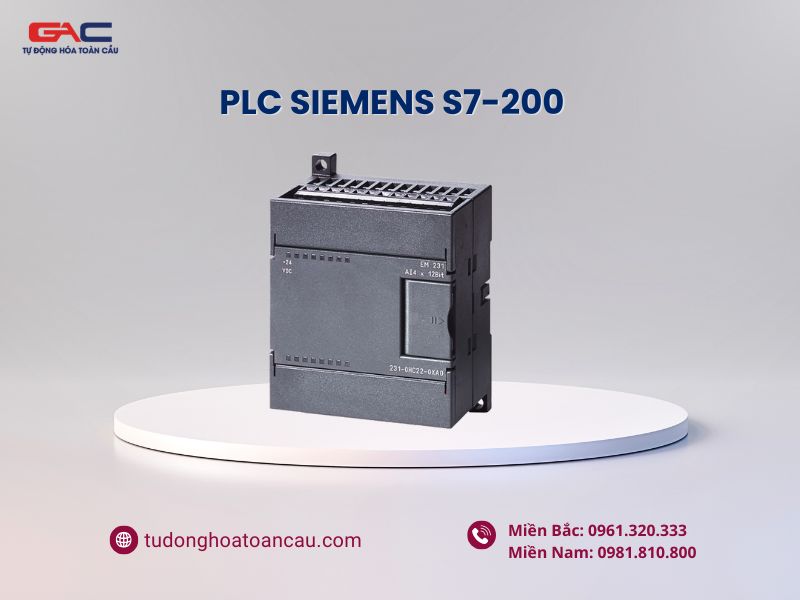

PLC Siemens S7-200 là dòng Micro PLC nổi tiếng thuộc họ SIMATIC của Siemens (Đức), được thiết kế cho các hệ thống tự động hóa quy mô nhỏ và vừa. Dòng PLC này được đánh giá cao nhờ thiết kế nhỏ gọn, lập trình đơn giản và khả năng hoạt động ổn định trong môi trường công nghiệp.

I. Tập đoàn Siemens – Thương hiệu Đức đẳng cấp thế giới

1.Giới thiệu về tập đoàn Siemens AG

Siemens AG là tập đoàn công nghệ hàng đầu của Cộng hòa Liên bang Đức và là “gã khổng lồ” số 1 thế giới trong lĩnh vực tự động hóa và số hóa. Được thành lập từ năm 1847, Siemens có lịch sử phát triển gần 180 năm. Doanh thu năm 2023 của Siemens đạt khoảng 77.8 tỷ Euro.

Với đội ngũ R&D hùng hậu và mạng lưới toàn cầu, các sản phẩm PLC của Siemens nổi tiếng với độ bền bỉ “nồi đồng cối đá”, khả năng chịu nhiễu cực tốt trong môi trường công nghiệp khắc nghiệt và vòng đời sản phẩm cực dài (có những hệ thống S7-300/400 hoạt động ổn định trên 20 năm).

2. Tổng quan PLC Siemens S7-200

* Đặc điểm nổi bật của PLC Siemens S7-200

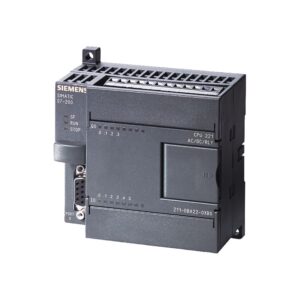

• • Thiết kế nhỏ gọn, dễ sử dụng: PLC S7-200 có thiết kế compact tích hợp sẵn CPU và I/O giúp tiết kiệm không gian tủ điện. Việc lập trình và vận hành khá đơn giản thông qua phần mềm STEP 7 Micro/WIN.

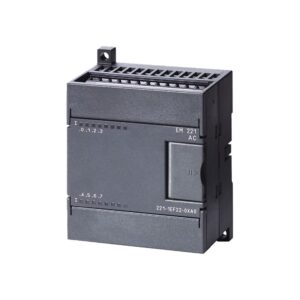

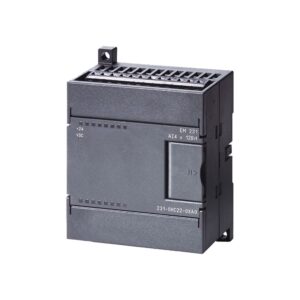

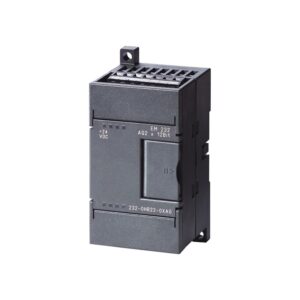

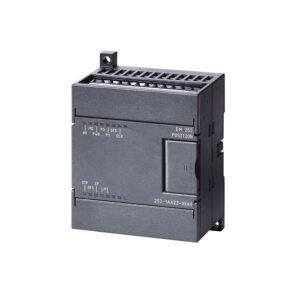

  • Mở rộng linh hoạt: Hệ thống hỗ trợ mở rộng nhiều module Digital, Analog và truyền thông, đáp ứng tốt từ các ứng dụng điều khiển cơ bản đến tự động hóa phức tạp hơn. Một số dòng có thể mở rộng lên hơn 248 I/O.

  • Hỗ trợ truyền thông công nghiệp: PLC Siemens S7-200 hỗ trợ các giao thức như PPI, MPI, PROFIBUS và Freeport, giúp kết nối dễ dàng với HMI, biến tần và các thiết bị ngoại vi trong hệ thống tự động hóa.

  • Độ ổn định và độ bền cao: S7-200 nổi tiếng với khả năng hoạt động bền bỉ, chống nhiễu tốt và vận hành ổn định trong thời gian dài. Đây là lý do dòng PLC này vẫn còn xuất hiện rất nhiều trong các hệ thống máy móc cũ tại Việt Nam.

* Bảng thông số kỹ thuật của PLC Siemens S7-200

* Ứng dụng thực tế

• • Điều khiển băng tải, máy đóng gói và máy sản xuất tự động.
  • Ứng dụng trong xử lý nước, thực phẩm, hóa chất và HVAC.
  • Kết nối HMI, SCADA phục vụ giám sát và điều khiển hệ thống.
  • Phù hợp cho nhà máy, tòa nhà và hệ thống tự động hóa nhỏ và vừa.

II. Hướng dẫn Download/ Upload chương trình PLC Siemens (S7-1200/1500)

Các bước Download/ Upload chương trình với phần mềm TIA Portal:

* Bước 1: Cài đặt phần mềm TIA Portal

• • Đây là phần mềm tích hợp tất cả trong một của Siemens.
  • Liên hệ với bộ phận kỹ thuật Tự Động Hóa Toàn Cầu để nhận link tải và hướng dẫn cài đặt phiên bản phù hợp (V15, V16, V17, V18…). Hotline hỗ trợ: 0964.857.811

* Bước 2: Kết nối cáp lập trình
Khác với các dòng cũ dùng cáp chuyên dụng, PLC Siemens đời mới (S7-1200/1500) sử dụng cáp mạng LAN (Ethernet/Profinet) chuẩn RJ45 rất tiện lợi.

• • Cắm 1 đầu cáp vào cổng LAN trên Laptop.
  • Cắm 1 đầu vào cổng PROFINET trên CPU PLC.

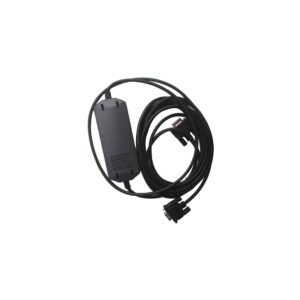

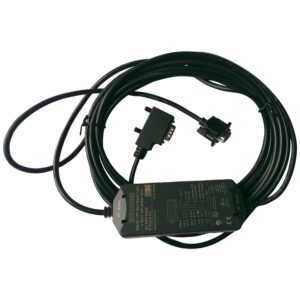

Xem thêm: Cáp lập trình PLC Siemens tại đây

* Bước 3: Cấu hình PG/PC Interface

• • Vào Control Panel trên máy tính hoặc mở cài đặt trong TIA Portal -> Chọn PG/PC Interface.
  • Tại mục “Access Point of the Application”, chọn TCPIP.Auto tương ứng với Card mạng của máy tính bạn đang dùng.

* Bước 4: Khởi động phần mềm TIA Portal và tạo Project

• • Mở TIA Portal -> Chọn Create new project -> Đặt tên và nhấn Create.
  • Chọn Configure a device -> Add new device.
  • Chọn đúng mã PLC (Order number) ghi trên thân thiết bị hoặc chọn “Unspecified CPU 1200” để phần mềm tự dò tìm.

* Bước 5: Kết nối Online (Go Online)

• • Trên thanh công cụ, nhấn nút Go Online.
  • Chọn giao thức kết nối là PN/IE.
  • Chọn Card mạng máy tính.
  • Nhấn Start Search. Phần mềm sẽ quét và hiển thị PLC đang kết nối. Nhấn Go Online.

* Bước 6: Download/ Upload

• • Download (Nạp xuống PLC): Chuột phải vào tên PLC bên cây thư mục trái -> Chọn Download to device -> Hardware and Software (only changes).
  • Upload (Lấy chương trình lên): Tạo một project trắng -> Chọn Online -> Upload device as new station (Hardware and Software).

• Lưu ý: Siemens có tính năng bảo mật cao, nếu PLC có mật khẩu, bạn cần nhập đúng mật khẩu để Upload.

Trên đây là hướng dẫn cơ bản. Mọi thắc mắc kỹ thuật, quý khách hàng có thể liên hệ với công ty để được Ultraview để được hỗ trợ trực tiếp.

III. Bảng mã lỗi thường gặp trên PLC Siemens và cách khắc phục

Khác với dòng hiển thị mã lỗi số, PLC Siemens thường báo lỗi qua đèn trạng thái (LED) trên CPU hoặc bộ đệm chẩn đoán. Dưới đây là các trạng thái lỗi phổ biến:

IV. Liên hệ tư vấn và báo giá

Nếu quý khách đang cần tài liệu để sửa chữa, lập trình, hoặc muốn nhận báo giá PLC Siemens để nâng cấp hệ thống với chi phí tốt nhất, hãy liên hệ ngay với chúng tôi:
