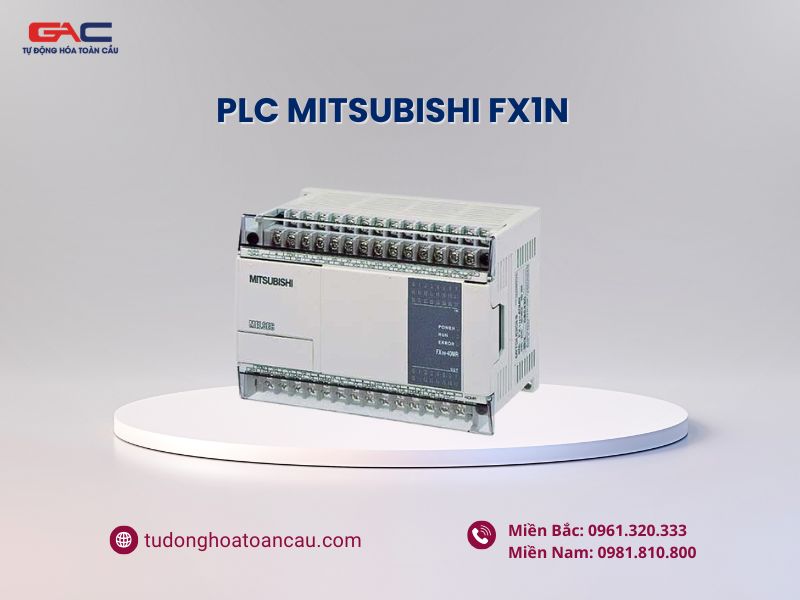

PLC Mitsubishi FX1N thuộc dòng MELSEC-F Series (FX Series) của Mitsubishi Electric – thương hiệu tự động hóa nổi tiếng đến từ Nhật Bản. Đây là dòng PLC dạng khối (Compact PLC) từng được xem là “huyền thoại” trong ngành tự động hóa nhờ độ bền cao, dễ lập trình và chiếm thị phần lớn tại Việt Nam trong nhiều năm. Hiện nay, dòng PLC này đã dần ngừng sản xuất để thay thế bằng các series mới như FX3U, FX3G và FX5U với hiệu năng và khả năng truyền thông hiện đại hơn.

I. PLC Mitsubishi – Thương hiệu Nhật Bản

1. Giới thiệu về tập đoàn Mitsubishi Electric

PLC Mitsubishi là sản phẩm của tập đoàn Mitsubishi Electric (Nhật Bản), được ứng dụng rộng rãi trong điều khiển các hệ thống công nghiệp từ đơn giản đến phức tạp. Với ưu điểm nổi bật về chất lượng, giá thành hợp lý và khả năng đáp ứng đa dạng yêu cầu như giao tiếp truyền thông, ngõ vào ra tương tự, bộ đếm tốc độ cao, ngõ ra phát xung tốc độ cao, và nhiều tính năng khác, PLC Mitsubishi ngày càng được ưa chuộng.

Tại Việt Nam, PLC Mitsubishi đã có mặt từ năm 2011 và được ứng dụng nhiều trong các ngành như Dệt may, Bao bì, Nhựa, Thực phẩm, Điện tử, Máy móc y tế, Cơ khí chính xác và Chế tạo máy.

2. Tổng quan về PLC Mitsubishi FX1N

* Đặc điểm nổi bật PLC Mitsubishi FX1N

• • Thiết kế linh hoạt, dễ mở rộng I/O: PLC Mitsubishi FX1N hỗ trợ nhiều phiên bản từ 14 đến 60 I/O, phù hợp cho các hệ thống điều khiển quy mô nhỏ và vừa. Khi kết hợp cùng module mở rộng, thiết bị có thể nâng tổng số I/O lên đến 128 điểm, đáp ứng đa dạng yêu cầu tự động hóa trong công nghiệp.
  • Khả năng truyền thông và kết nối mạnh mẽ: Dòng FX1N hỗ trợ nhiều chuẩn mạng công nghiệp như Ethernet, CC-Link, Profibus, DeviceNet hay CanOpen, giúp dễ dàng kết nối với HMI, biến tần và các thiết bị ngoại vi khác. Ngoài ra, PLC còn tương thích với module analog và bộ điều khiển nhiệt độ trong các hệ thống điều khiển chuyên dụng.
  • Hỗ trợ điều khiển vị trí và tốc độ cao: PLC FX1N được tích hợp 6 bộ đếm tốc độ cao cùng 2 ngõ ra phát xung tốc độ lên tới 100kHz, cho phép điều khiển độc lập động cơ servo hoặc động cơ bước. Nhờ đó, thiết bị phù hợp cho các ứng dụng điều khiển vị trí, băng tải, cửa tự động, máy dệt, máy nâng và nhiều dây chuyền sản xuất công nghiệp khác

* Bảng thông số kỹ thuật nổi bật

Đặc tính kỹ thuật	Thông số kỹ thuật
Điện áp nguồn cung cấp	12–24VDC hoặc 100/230VAC
Bộ nhớ chương trình	8000 bước
Kết nối truyền thông	RS485 / RS422 / RS232 (qua board mở rộng)
Bộ đếm tốc độ cao	1 phase: 6 đầu vào max 60kHz2 phases: 2 đầu vào max 30kHz
Loại ngõ ra	Relay, Transistor
Phát xung tốc độ cao	2 ngõ phát xung max 100kHz
Tổng số I/O	14 / 24 / 40 / 60 I/O
Khả năng mở rộng I/O	Tối đa 132 I/O thông qua module
Module mở rộng chức năng	Tối đa 2 module chức năng

* Ứng dụng:

• • Máy công cụ đơn lẻ.
  • Hệ thống băng tải, thang máy nhỏ.
  • Các ứng dụng điều khiển logic cơ bản.

II. Hướng dẫn Download Upload chương trình PLC Mitsubishi

Công ty cổ phần Tự Động Hóa Toàn Cầu xin gửi tới quý khách hàng Hướng dẫn Download / Upload chương trình PLC Mitsubishi bằng hình ảnh do công ty biên soạn và các bước thực hiện lần lượt như sau. Mọi thắc mắc cũng như thông tin cần thêm quý khách hàng có thể liên lạc theo thông tin ở dưới trang web cho công ty để được hỗ trợ.

Trong ví dụ này, loại PLC Mitsubishi được sử dụng là FX2N phần mềm lập trình là GX Developer, Các dòng FX khác cũng làm hoàn toàn tương tự.

* Bước 1: Cài đặt chương trình GX developer

• • Cửa sổ mới hiển thị lên, Click chuột vào Device Manager

* Bước 2: Cài đặt driver cho cáp lập trình:

• • Cài Driver cho dây cáp lập trình (Tích hợp chuyển đổi USB to RS422) trên máy tính đối với máy tính sử dụng cổng USB không có sẵn cổng COM.
  • Đối với PLC Mitsubishi dòng FX thường sử dụng loại cáp USB-SC09-FX

* Bước 3:

• • Kết nối PLC Mitsubishi với máy tính bằng sợi dây cáp lập trình sau đó kiểm tra xem kết nối đã OK hay chưa bằng cách kiểm tra sau
  • Vào Computer –> Manage

• • Cửa sổ mới hiển thị lên, Click chuột vào Device Manager

Một cửa sổ mới hiện lên và nếu vấn đề kết nối là OK thì ta sẽ thấy sẽ xuất hiện thêm một mục “Ports (COM & LPT) “, Click chuột vào mục này thì nó sẽ hiển thị thêm chi tiết cổng kết nối là cổng COM mấy, trong trường hợp này là cổng COM 3.

Đối với các bạn không thấy xuất hiện thông báo cổng như trên thì có nghĩa vấn đề kết nối của bạn chưa OK, các bạn cần xem lại dây cáp lập trình, Driver đã cài trên máy chưa hoặc đã đúng Software chưa? Hoặc cũng có thể do chính PLC hỏng cổng kết nối hoặc máy tính hỏng cổng USB hoặc cổng COM đối với máy tính có hỗ trợ sẵn cổng COM trên máy.

* Bước 4: Khởi động phần mềm lập trình GX Developer trên máy tính

* Bước 5: Để tạo chương trình mới vào Project, chọn New project hoặc nhấn vào biểu tượng New project trên thanh công cụ

* Bước 6: Để thiết lập kết nối, vào Online, Chọn Transfer Setup:

• • Tại PC side I/F: Chọn serial, thiết lập cổng COM và tốc độ truyền

• • – Nhấn OK để hoàn tất.

* Bước 7: Để download chương trình từ PC xuống PLC, vào Online, chọn Write to PLC

• • Cửa sổ Write to PLC hiện lên, tích vào các mục muốn tải xuống PLC, bao gồm: chương trình chính, ghi chú, cài đặt.

• • Chọn Execute để tải chương trình xuống.

* Bước 8: Để Upload chương trình, vào Online, chọn Read From PLC

• • Cửa sổ Read From PLC hiện lên, tích vào các mục muốn tải từ PLC lên máy tính, bao gồm: chương trình chính, cài đặt, bộ nhớ.

• • Chọn Execute để upload chương trình lên máy tính.

Xem thêm:

Tài liệu lập trình PLC Mitsubishi Tiếng Việt

Hướng dẫn lập trình PLC Mitsubishi cơ bản

Tập lệnh PLC Mitsubishi

III. Bảng mã lỗi PLC Mitsubishi đầy đủ và cách khắc phục

Mã lỗi	Mô tả	Giải pháp
1000	Lỗi CPU	Kiểm tra CPU, reset lại PLC hoặc thay thế nếu cần.
1100	Lỗi chương trình	Xác minh và nạp lại chương trình PLC.
2000	Lỗi I/O	Kiểm tra kết nối của module I/O và thay thế nếu cần.
2100	Lỗi nguồn cấp I/O	Kiểm tra và đảm bảo nguồn cấp đủ điện cho module I/O.
3000	Lỗi bộ nhớ	Kiểm tra bộ nhớ, xóa bộ nhớ tạm (cache) hoặc nạp lại chương trình.
4000	Lỗi truyền thông	Kiểm tra kết nối cáp truyền thông và cấu hình đúng port truyền thông.
4100	Lỗi kết nối mạng	Kiểm tra cáp mạng và cấu hình IP của PLC.
5100	Lỗi pin dự phòng	Kiểm tra hoặc thay thế pin dự phòng của PLC.
6000	Lỗi module mở rộng	Kiểm tra và kết nối lại module mở rộng hoặc thay thế nếu bị hỏng.
7000	Lỗi ghi/đọc dữ liệu	Kiểm tra chương trình hoặc bộ nhớ PLC, thử xóa và nạp lại dữ liệu.
