Hướng dẫn cài đặt biến tần Shihlin chạy truyền thông

Trong các hệ thống điều khiển hiện đại, việc cài đặt biến tần Shihlin chạy truyền thông giúp kỹ sư dễ dàng điều khiển và giám sát nhiều biến tần cùng lúc qua PLC hoặc HMI. Không chỉ giúp đồng bộ tốc độ, tiết kiệm dây tín hiệu, mà còn nâng cao tính ổn định và an toàn cho toàn bộ hệ thống.
Bài viết này tudonghoatoancau.com sẽ hướng dẫn bạn từng bước cài đặt biến tần Shihlin kết nối truyền thông Modbus RTU, từ phần đấu nối dây RS485, thiết lập tham số truyền thông, cho đến kiểm tra tín hiệu thực tế – phù hợp cho cả người mới bắt đầu và kỹ thuật viên đã có kinh nghiệm.

Danh mục dự án

Hướng dẫn cài đặt biến tần Shihlin chạy truyền thông

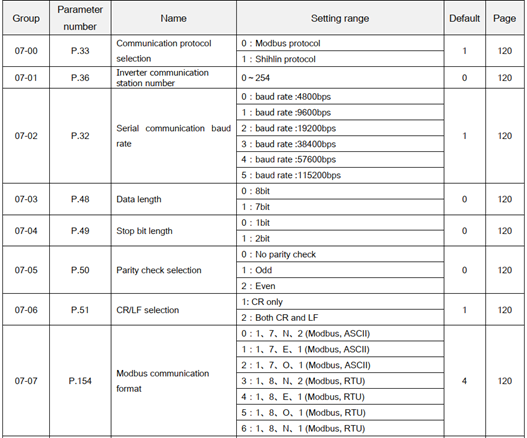

Cài đặt:

00-16 = 3 Chọn kênh điều khiển tần bằng truyền thông.

07-00 = 0 Chọn chế độ Modbus protocol

01-06 = Thời gian tăng tốc

01-07 = Thời gian giảm tốc

07-01 = địa chỉ ID. Nếu truyền thông nhiều biến tần thì đặt các ID là khác nhau

07-02 = 1 Tốc độ baud rate 9600

07-07 = 4 Cấu hình truyền thông Modbus RTU 8-E-1

Thanh ghi và lệnh truyền thông

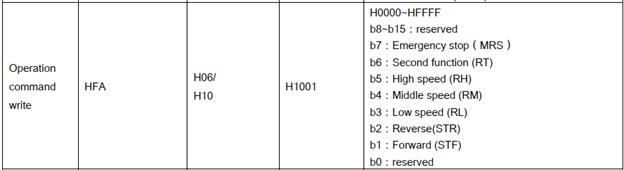

Thanh ghi điều khiển chế độ chạy

Xem thêm: Hướng dẫn viết chương trình truyền thông Modbus giữa PLC Xinje với Biến tần Shihlin

Lệnh ghi dữ liệu xuống thanh ghi H1001:

REGW K1 H1001 D0 K2

Trong đó: – K1 là địa chỉ của biến tần

H1001 là địa chỉ thanh ghi điều chỉnh chế độ chạy của biến tần
D0 là thanh ghi giá trị cần ghi xuống
K2 là cổng COM giao tiếp RS485 (mặc định PLC Xinje có cổng giao tiếp RS485 là cổng COM2)

Thanh ghi ghi tần số xuống biến tần

Lệnh ghi dữ liệu xuống thanh ghi H1009/H1002:

REGW K1 H1009 D0 K2

Trong đó: – K1 là địa chỉ của biến tần

H1009 là địa chỉ thanh ghi ghi tần số xuống của biến tần
D0 là thanh ghi giá trị cần ghi xuống

(H1009 thanh ghi ghi tần số

ghi giá trị 5000, => biến tần chạy 50Hz)

K2 là cổng COM giao tiếp RS485 (mặc định PLC Xinje có cổng giao tiếp RS485 là cổng COM2)

Thanh ghi đọc dữ liệu từ biến tần

Lệnh đọc điện áp đầu ra của biến tần (Thanh ghi H1005):

REGR K1 H1005 K1 D10 K2

Trong đó: – K1 là địa chỉ của biến tần

H1005 là địa chỉ thanh ghi đọc điện áp đầu ra của biến tần
K1 là số thanh ghi liên tiếp nhau muốn đọc lên
D10 là thanh ghi hiển thị giá trị điện áp đầu ra của biến tần
K2 là cổng COM giao tiếp RS485 (mặc định PLC Xinje có cổng giao tiếp RS485 là cổng COM2)

Việc cài đặt biến tần Shihlin chạy truyền thông giúp hệ thống điều khiển trở nên linh hoạt, đồng bộ và tiết kiệm thời gian vận hành. Khi thực hiện đúng sơ đồ đấu nối và thiết lập chính xác các tham số như địa chỉ truyền thông (F900), tốc độ Baud (F901), và định dạng truyền dữ liệu (F902), bạn hoàn toàn có thể điều khiển nhiều biến tần chỉ qua một PLC hoặc HMI duy nhất.

Trong quá trình cài đặt, nếu gặp lỗi truyền thông hoặc không nhận tín hiệu, hãy kiểm tra lại đấu dây A/B, điện trở cuối (Terminal Resistor) và cấu hình tham số trên PLC. Để được hỗ trợ kỹ thuật nhanh nhất, bạn có thể liên hệ đội ngũ kỹ sư của Công ty Cổ phần Tự Động Hoá Toàn Cầu (GAC) – đại lý phân phối chính thức biến tần Shihlin tại Việt Nam.
