Hướng dẫn cài đặt biến tần Kaman KM-20

Chạy truyền thông

Cài đặt:

F01.00 = 9 Chọn kênh điều khiển tần bằng truyền thông.

F02.00 = 3 Chọn chế độ điều khiển On/Off bằng truyền thông – Không dùng phím Stop trên bàn phím.

(F02.00 = 4 Chọn chế độ điều khiển On/Off bằng truyền thông – Có dùng phím Stop trên bàn phím).

F03.00 = Thời gian tăng tốc

F03.01 = Thời gian giảm tốc

F18.00 = địa chỉ ID. Nếu truyền thông nhiều biến tần thì đặt các ID là khác nhau

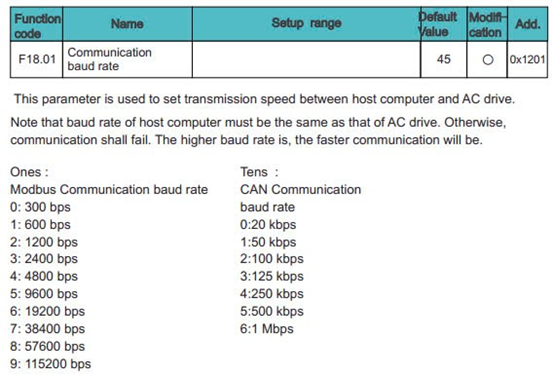

F18.01 = 45 Tốc độ baud rate 9600

F18.02 = 0 (8-N-2)

1 (8-E-1)

2 (8-O-1)

3 (8-N-1)

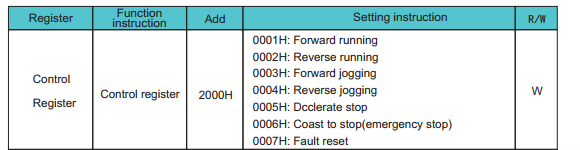

Lệnh ghi dữ liệu xuống thanh ghi H2000:

REGW K1 H2000 D0 K2

Trong đó: – K1 là địa chỉ của biến tần

(H2000: = 1 chạy thuận = 2 chạy nghịch = 6 dừng có giảm tốc = 5 Dừng tự do)

D0 là thanh ghi giá trị cần ghi xuống

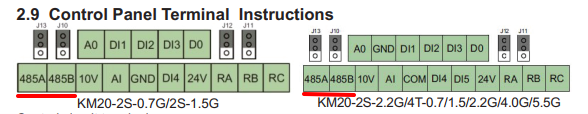

K2 là cổng COM giao tiếp RS485 (mặc định PLC Xinje có cổng giao tiếp RS485 là cổng COM2)

Lệnh ghi dữ liệu xuống thanh ghi H2101:

REGW K1 H2101 D0 K2

Trong đó: – K1 là địa chỉ của biến tần

(H2101 thanh ghi ghi tần số

ghi giá trị 5000, => biến tần chạy 50Hz)

K2 là cổng COM giao tiếp RS485 (mặc định PLC Xinje có cổng giao tiếp RS485 là cổng COM2)

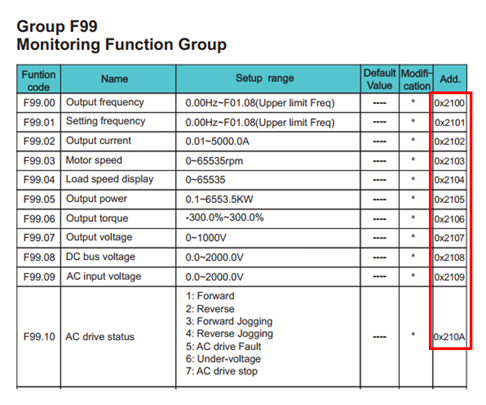

Lệnh đọc điện áp đầu ra của biến tần (Thanh ghi H2107):

REGR K1 H2107 K1 D10 K2

Trong đó: – K1 là địa chỉ của biến tần

H2107 là địa chỉ thanh ghi đọc điện áp đầu ra của biến tần
K1 là số thanh ghi liên tiếp nhau muốn đọc lên
D10 là thanh ghi hiển thị giá trị điện áp đầu ra của biến tần
K2 là cổng COM giao tiếp RS485 (mặc định PLC Xinje có cổng giao tiếp RS485 là cổng COM2)
