Điều khiển tần số biến tần bằng tín hiệu analog 0-10V hoặc 4-20mA

–  SC3 Series

• Đầu vào AI1 của biến tần Shihlin có thể nhận tín hiệu 0-10V hoặc 4-20mA

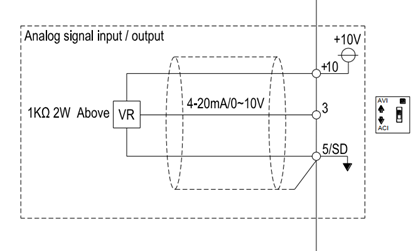

• Về đấu nối :

Đấu vào 3 chân +10; 3; 5/SD của biến tần
Chân AI ( Analog Input ) đấu vào chân 3.

• Chuyển đổi tín hiệu điện áp và dòng điện bằng lẫy gạt :

AVI : tín hiệu điện áp 0-10V

ACI : tín hiệu dòng điiện 4-20mA

– Khi sử dụng tín hiệu điện áp 0-5V ta cài thông số 02-20

– SF3 Series

• Về đấu nối :

Đấu vào 3 chân +10; 2, 3, 4; 5/SD của biến tần
Chân AI ( Analog Input ) đấu vào chân 2, 3, hoặc 4.

• Chuyển đổi tín hiệu điện áp và dòng điện bằng lẫy gạt SW1; SW2 :

AVI : tín hiệu điện áp 0-10V

ACI : tín hiệu dòng điiện 4-20mA

• Khi sử dụng tín hiệu điện áp 0-5V ta cài thông số :

Nếu sử dụng chân AI là chân 2 : cài 02-08 = 0

Nếu sử dụng chân AI là chân 3 : cài 02-29 = 2

Nếu sử dụng chân AI là chân 4 : cài 02-20 = 2
