CHẾ ĐỘ DÙNG NÚT NHẤN NHẢ ĐIỀU KHIỂN BIẾN TẦN SHIHLIN

SC SERIES

• Để có thể dùng nút nhấn nhả điều khiển biến tần Shihlin, ta phải đấu nối theo chế độ điều khiển 3 dây.
• Chế độ 3 dây có 2 chế độ điều khiển tùy theo ứng dụng của hệ thống.
• Chế độ 1 : K0 đóng vai trò là nút Stop; K1 – chạy thuận; K2 – chạy ngược

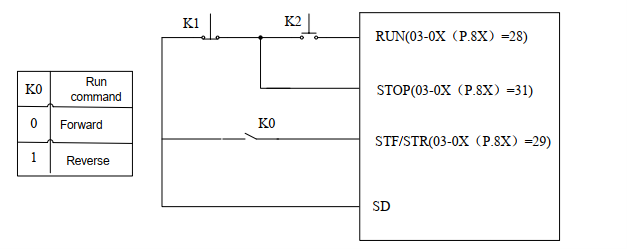

• Chế độ 2 : K1 đóng vai trò là nút Stop; K2 – chạy biến tần; K0 = 0 ( chạy thuận ), K0 = 1 ( chạy nghịch )

TRƯỜNG HỢP 1

TRƯỜNG HỢP 2

SL SERIES

• Để có thể dùng nút nhấn nhả điều khiển biến tần Shihlin, ta phải đấu nối theo chế độ điều khiển 3 dây.
• Chế độ 3 dây có 2 chế độ điều khiển tùy theo ứng dụng của hệ thống.
• Chế độ 1 : K0 đóng vai trò là nút Stop; K1 – chạy thuận; K2 – chạy ngược
• Chế độ 2 : K1 đóng vai trò là nút Stop; K2 – chạy biến tần; K0 = 0 ( chạy thuận ), K0 = 1 ( chạy nghịch )

TRƯỜNG HỢP 1

TRƯỜNG HỢP 2

SF SERIES

• Để có thể dùng nút nhấn nhả điều khiển biến tần Shihlin, ta phải đấu nối theo chế độ điều khiển 3 dây.
• Chế độ 3 dây có 2 chế độ điều khiển tùy theo ứng dụng của hệ thống.
• Chế độ 1 : K0 đóng vai trò là nút Stop; K1 – chạy thuận; K2 – chạy ngược
• Chế độ 2 : K1 đóng vai trò là nút Stop; K2 – chạy biến tần; K0 = 0 ( chạy thuận ), K0 = 1 ( chạy nghịch ).

TRƯỜNG HỢP 1

TRƯỜNG HỢP 2
