CÀI ĐẶT CHỨC NĂNG PID CHO BƠM ÁP SUẤT BIẾN TẦN KAMAN KM20

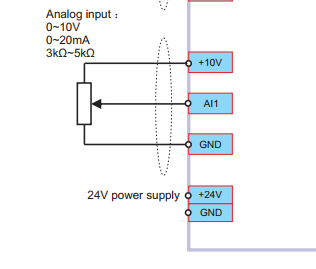

* Đấu nối cảm biến với như tín hiệu analog input trên biến tần

• CÀI F01.00=8 (THAY ĐỔI TẦN SỐ THEO PID)

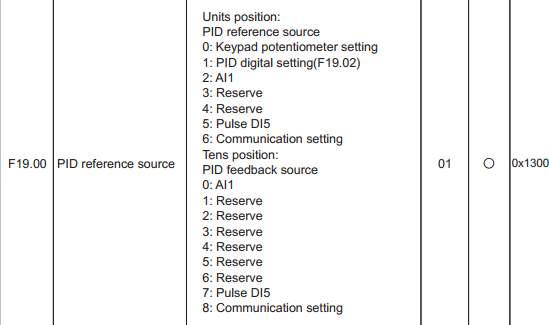

• CÀI F19.00=01 (LỰA CHỌN TÍN HIỆU PID PHẢN HỒI VỀ ĐẦU VÀO ANALOG AI1 VÀ GIÁ TRỊ ĐẶT PID THEO THÔNG SỐ F19.02)

NẾU TÍN HIỆU PID PHẢN HỒI VỀ DẠNG 0-20mA THÌ CHUYỂN VỊ TRÍ JUM TRÊN J13 VỀ VỊ TRÍ 2-3, NẾU TÍN HIỆU DẠNG 0-10V THÌ GIỮ NGUYÊN VỊ TRÍ 1-2

• CÀI F19.01=100 (CHỌN DẢI PID PHẢN HỒI VỀ, THƯỜNG ĐỂ 100, ỨNG VỚI 100%)

• CÀI F19.02=0~F19.01 (CÀI GIÁ TRỊ ĐẶT PID, VD: CẢM BIẾN 0-10BAR (TRẢ VỀ 4-20mA), GIÁ TRỊ ĐẶT LÀ 3BAR THÌ ỨNG VỚI CẢM BIẾN XUẤT 8.8mA, QUY THEO PHẦN TRĂM THÌ 8.8mA=44%x20mA . VẬY SẼ CÀI F19.02=44. HOẶC CŨNG CÓ THỂ CÀI F19.01=20, F19.02=8.8)

• CÁC HỆ SỐ Kp, Ki, Kd CÓ THỂ TINH CHỈNH SAO CHO PHÙ HỢP VỚI ĐỐI TƯỢNG ĐIỀU KHIỂN

• CÀI TẦN SỐ NGỦ ĐÔNG F19.19 (KHI TẦN SỐ ĐẦU RA PID NHỎ HƠN TẦN SỐ F19.19, SAU THỜI GIAN TRỄ CÀI THEO F19.20 THÌ BIẾN TẦN SẼ DỪNG LẠI. TẦN SỐ NGỦ ĐÔNG NÀY XÁC ĐỊNH BẰNG CÁCH ĐỂ CHO HỆ THỐNG CHẠY PID Ở GIÁ TRỊ ĐẶT RỒI XEM GIÁ TRỊ TẦN SỐ OUT RA DUY TRÌ Ở GIÁ TRỊ BAO NHIÊU, TỪ ĐÓ SẼ LẤY GIÁ TRỊ ĐÓ ĐỂ CÀI CHO F19.19)

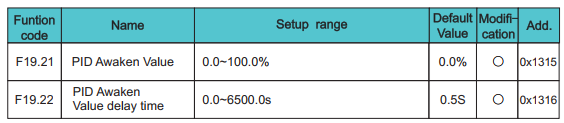

• CÀI GIÁ TRỊ THỨC DẬY CỦA BIẾN TẦN KHI Ở TRẠNG THÁI NGỦ ĐÔNG THEO PHẦN TRĂM GIÁ TRỊ ĐẶT: 21. NẾU F19.21 DUY TRÌ TRONG THỜI GIAN CÀI Ở F19.22 THÌ BIẾN TẦN THỨC DẬY (BIẾN TẦN RUN)

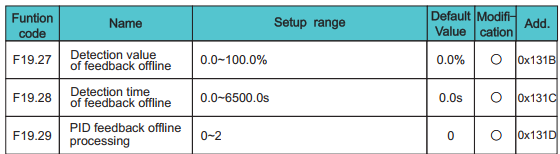

• CÀI CHỨC NĂNG PHÁT HIỆN MẤT TÍN HIỆU CẢM BIẾN ĐỂ BIẾN TẦN DỪNG. KHI GIÁ TRỊ PID PHẢN HỒI THẤP HƠN GIÁ TRỊ 27x(GIÁ TRỊ ĐẶT PID) TRONG KHOẢNG THỜI GIAN F19.28 THÌ BIẾN TẦN SẼ THỰC HIỆN THAO TÁC Ở F19.29

+ F19.29=0 (CẢNH BÁO E.PID VÀ DỪNG TỰ DO)

+ F19.29=1 (CẢNH BÁO E.PID VÀ DỪNG GIẢM TỐC)

+ F19.29=2 (KHÔNG CẢNH BÁO VÀ TIẾP TỤC CHẠY)
