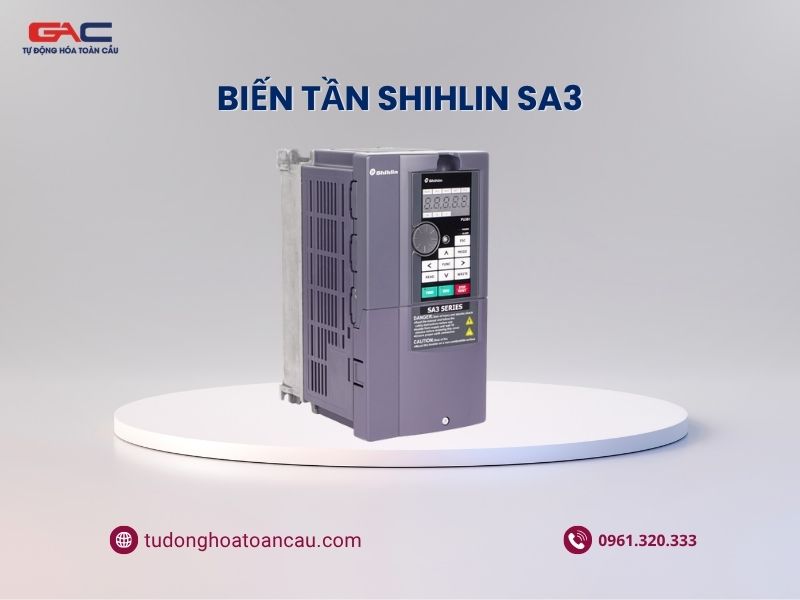

Biến tần Shihlin SA3 là dòng biến tần cao cấp đến từ Shihlin Electric (Đài Loan), được phát triển dựa trên nền tảng công nghệ của Mitsubishi Electric. Sản phẩm thuộc phân khúc biến tần công nghiệp hiệu suất cao, hỗ trợ cả tải thường và tải nặng, phù hợp cho nhiều hệ thống sản xuất như bơm, quạt, băng tải và máy móc tự động hóa.

I. Shihlin – Thương hiệu số 1 tại Đài Loan

1. Giới thiệu về tập đoàn Shihlin

Với hơn 70 năm phát triển, Shihlin Electric là tập đoàn sản xuất công nghiệp lâu đời nhất tại Đài Loan. Đây là một trong những tập đoàn hàng đầu trong lĩnh vực sản xuất công nghiệp và thiết bị điện –  tự động hóa tại Đài Loan.

Theo thống kê cho thấy: “Năm 2018, Shihlin Electric đã trở thành tập đoàn công nghiệp đầu tiên tại Đài Loan đạt mốc giá trị 1 tỷ USD” – đây là minh chứng cho chất lượng sản phẩm, sự thành công vượt trội và sự tin tưởng của khách hàng với tập đoàn Shihlin.

Ngoài ra, Shihlin Electric có mối quan hệ đối tác chặt chẽ với Tập đoàn Mitsubishi và là nhà sản xuất linh kiện cung cấp cho Mitsubishi. Ngược lại, Mitsubishi chuyển giao công nghệ sản xuất một số thiết bị như Biến tần, PLC, HMI cho Shihlin. Điều này làm cho sản phẩm của cả hai tập đoàn có sự tương đồng nhất định. Bởi vậy, biến tần Shihlin cũng được đánh giá là sản phẩm có chất lượng tốt tương đương với Mitsubishi.

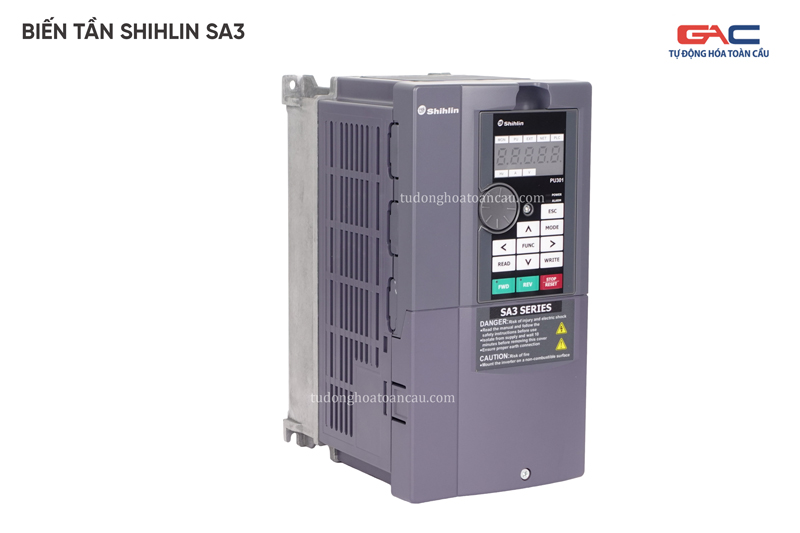

2. Tổng quan về biến tần Shihlin SA3

Biến tần Shihlin SA3 là giải pháp hoàn hảo cho các ứng dụng tải từ thường đến tải cực nặng nhờ sở hữu các đặc điểm thiết kế và công nghệ nổi bật:

• • Hiệu suất và lực kéo vượt trội: Tần số đầu ra lớn nhất đạt tới 650Hz cùng moment (torque) cực lớn: 150% tại tốc độ 0.3Hz (chế độ SVC) và 180% tại tốc độ 0Hz (chế độ FOC+PG). Đáp ứng tốc độ chính xác cao với sai số ít hơn 1% khi tải thay đổi đột ngột từ 0-100%.
  • Thiết kế bền bỉ, tản nhiệt thông minh:Kết cấu chắc chắn, bo mạch được phủ lớp cách điện và hệ thống tản nhiệt tách biệt giúp hạn chế bụi, ẩm. Thiết bị còn hỗ trợ lắp đặt xuyên tường để tăng hiệu quả tản nhiệt và tuổi thọ.
  • Tích hợp công nghệ cao: Tích hợp sẵn bộ lập trình PLC, mạch lọc chống nhiễu RFI (EMC), cổng truyền thông RS485 và cấu tạo giảm điện áp cảm ứng đến 50%.
  •  Tiện dụng & An toàn: Trang bị màn hình tinh thể lỏng LCD kết hợp núm xoay âm mặt trước giúp dễ dàng cài đặt. Thiết bị có tính năng hãm từ thông giúp giảm thời gian dừng động cơ mà không hoàn toàn phụ thuộc vào điện trở hãm, cùng bộ nhớ lưu trữ đến 12 thông số lỗi.

* Bảng thông số kỹ thuật nổi bật của biến tần Shihlin SA3

* Ứng dụng đa dạng trong công nghiệp

Biến tần SA3 được thiết kế với hai cấp công suất chuyên biệt cho tải thường và tải nặng:

• • Tải thường: Ứng dụng cho các hệ thống yêu cầu khả năng quá tải thấp, moment không đổi như hệ thống bơm nước tăng áp, quạt thông gió, hệ thống điều hòa HVAC.
  • Tải nặng: Phù hợp cho tải yêu cầu quá tải cao, moment thay đổi đột ngột như máy nâng hạ, cầu trục, vận thăng, máy nghiền, máy trộn, máy mài, máy tiện, máy CNC, máy ép nhựa định hình, máy cán kéo dây cáp điện, và thu xả cuộn.

II. Bảng giá biến tần Shihlin SA3 mới nhất 2026

Xem đầy đủ bảng giá biến tần Shihlin: Tại đây

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

KỸ SƯ KINH DOANH: 0981.839.845 – ZALO

III. Hướng dẫn cài đặt cơ bản biến tần Shihlin SA3

1.Sơ đồ đấu nối động lực cho biến tần SHIHLIN SA3

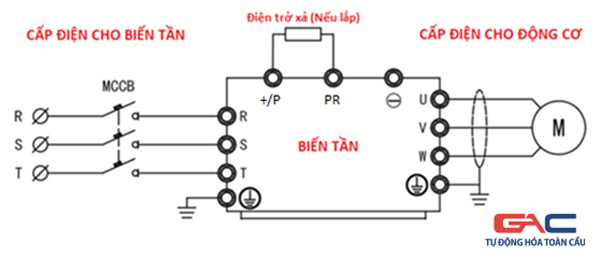

  * Sơ đồ đấu nối biến tần vào 3 pha 380VAC ra 3 pha 380VAC

Đầu vào 3 pha 380V cấp vào các chân R, S, T hoặc L1, L2, L3 của biến tần; 3 pha đầu ra của biến tần U, V, W nối với động cơ. Biến tần có 2 chân PE để nối đất thiết bị.

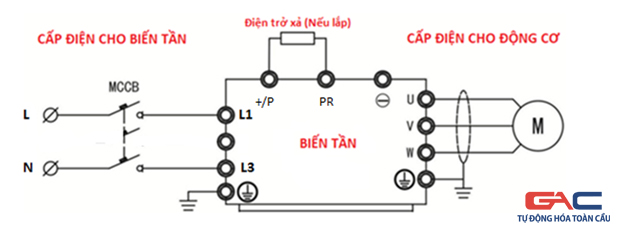

 * Sơ đồ đấu nối biến tần vào 1 pha 220VAC ra 3 pha 220VAC

2. Hướng dẫn thao tác cài đặt tham số biến tần

*Ví dụ: Để cài đặt biến tần chạy dừng bằng chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài, chúng ta sẽ cài XX-YY bằng 2 theo các bước sau:

( XX là số thứ tự Group tham số ; YY là số thứ tự tham số trong Group XX)

* Bước 1:

Khi màn hình hiển thị đang ở trạng thái mặc định là chế độ Monitor, ấn phím MODE 3 lần cho tới khi hiển thị “ZZ-TT ” ( với ZZ-TT là tham số trước đó đã cài đặt, mặc định là tham số 00-00 )

* Bước 2:

Sử dụng nút mũi tên để thay đổi giá trị đến tham số mong muốn hoặc xoay núm trên bàn phím . Ấn giữ nút lên/xuống để số nhảy nhanh hơn. Ví dụ ta di chuyển đến tham số muốn cài đặt là XX-YY

* Bước 3:

Nhấn phím “READ” để vào tham số mà bạn muốn cài đặt. Khi đó màn hình sẽ hiển thị giá trị hiện tại của tham số đó.

* Bước 4:

Dùng nút mũi tên hoặc núm xoay để chỉnh lại giá trị theo. Giả sử muốn chỉnh lại tham số XX-YY = 2 . Ta ấn mũi tên tăng đến số 2.

* Bước 5:

Sau khi thay đổi xong giá trị tham số, nhấn nút “WRITE” để lưu lại giá trị. Khi đó, màn hình sẽ bắt đầu nhấp nháy giữa tham số đang cài và giá trị mới của tham số (trong ví dụ này thì nó sẽ nhấp nháy giữa XX-YY và 2)

* Bước 6:

Nhấn phím “READ” hoặc “ESC”, màn hình sẽ ngừng nhấp nháy. Khi đó ta dùng phím mũi tên/xuống hoặc núm xoay để chuyển sang các tham số khác và thực hiện thay đổi như ở trên. Nếu không muốn thay đổi tham số nào khác nữa thì nhấn phím MODE cho tới khi quay trở lại màn hiển thị Monitor.

3. Reset thông số biến tần Shihlin

Lưu ý: biến tần chỉ có thể Reset thông số khi đang ở chế độ PU – sử dụng bàn phím và chiết áp có sẵn (đèn PU trên màn hình đang sáng) nếu như đèn PU đang không sáng hoặc đang nhấp nháy, để Reset thông số biến tần các bạn cần cài đặt 00-16 = 1 trước.

Sau khi cài 00-16 = 1 đèn PU sáng, ta tiếp tục như sau :

• • Cài tham số 00-02 = 3.  Ấn phím “WRITE” để lưu cài đặt và xuất hiện chữ “ALLC” sau đó “End” là đã Reset mặc định biến tần thành công.
  • Như vậy là biến tần đã được khôi phục tham số về mặc định, bấm phím MODE vài lần để trở về màn hình chính.

4. Cài đặt tần số giới hạn cho biến tần Shihlin

• • Chọn kiểu tần số nguồn sử dụng 50Hz : Tham số 00-24 = 1
  • Cài đặt tần số giới hạn 1 : Tham số 01-00 = 50Hz
  • Cài đặt tần số giới hạn 2 : Tham số 01-02 = 50Hz

5. Các chế độ chạy dừng – tăng giảm tốc và cách đấu nối

* Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn trên biến tần

• •  Tham số 00-16 = 1

Ấn nút REV để chạy ngược, ấn FWD để chạy thuận, ấn STOP để dừng động cơ

Tần số được cài đặt bằng núm xoay trên biến tần

* Chạy dừng bằng nút chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

• •  Tham số 00-16 = 2

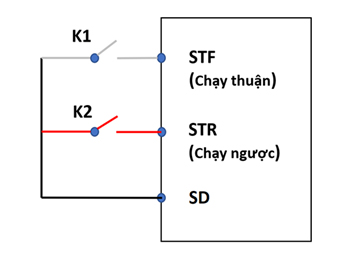

  • Cách đấu nối cho công tắc chuyển mạch ngoài: 1 đầu công tắc nối với chân STF để chạy thuận hoặc STR để chạy ngược, đầu còn lại của công tắc nối với chân chung SD.

               STF nối với SD thì chạy thuận, STR nối với SD thì chạy ngược

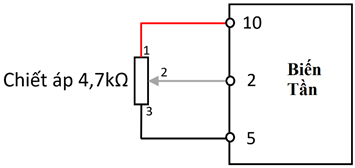

• • Cách đấu nối cho chiết áp ngoài (chân 2): nối chân số 2 của chiết áp vào chân số 2 trên mạch điều khiển biến tần. 2 chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.

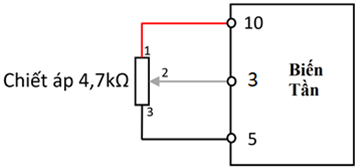

• •  Cách đấu nối cho chiết áp ngoài ( chân 3): nối chân số 3 của chiết áp vào chân số 3 trên mạch điều khiển biến tần. Hai chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.

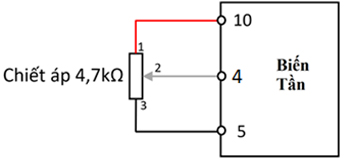

• • Cách đấu nối cho chiết áp ngoài (chân 4): nối chân số 4 của chiết áp vào chân số 4 trên mạch điều khiển biến tần. Hai chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.

* Chạy dừng bằng nút chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp có sẵn trên biến tần

• • Tham số 00-16 = 4
  • Xoay núm trên biến tần để thay đổi tần số
  • Cách đấu nối cho công tắc chuyển mạch ngoài:

 STF nối với SD thì chạy thuận, STR nối với SD thì chạy ngược

* Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

• • Tham số 00-16 = 5
  • Ấn nút REV để chạy ngược, ấn FWD để chạy thuận, ấn STOP để dừng động cơ
  •  Cách đấu nối cho chiết áp ngoài (chân 2): nối chân số 2 của chiết áp vào chân số 2 trên mạch điều khiển biến tần. 2 chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.

.

• • Cách đấu nối cho chiết áp ngoài (chân 3): nối chân số 3 của chiết áp vào chân số 3 trên mạch điều khiển biến tần. Hai chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.

• •  Cách đấu nối cho chiết áp ngoài (chân 4): nối chân số 4 của chiết áp vào chân số 4 trên mạch điều khiển biến tần. Hai chân còn lại của chiết áp nối với chân số 10 và số 5. Nếu như giá trị của chiết áp bị ngược chiều thì chỉ cần đảo hai chân 10 và 5.

IV. Bảng mã lỗi thường gặp và cách khắc phục

Dù được trang bị đầy đủ tính năng bảo vệ toàn diện, quá trình vận hành đôi khi vẫn báo lỗi. Dưới đây là bảng mã lỗi thường gặp và cách xử lý:
