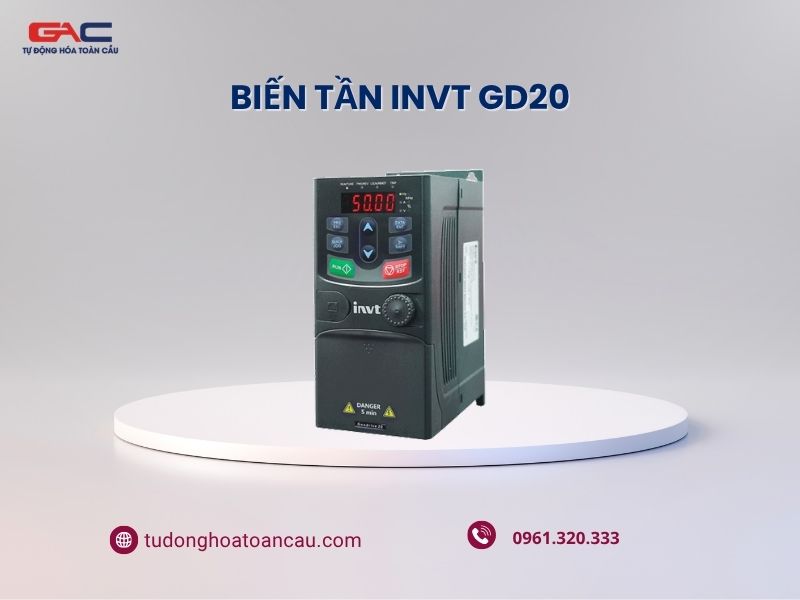

Biến tần INVT GD20 là dòng biến tần đa năng thế hệ mới của Shenzhen INVT Electric Co., Ltd., doanh nghiệp công nghệ của Trung Quốc, được thiết kế nhỏ gọn, dễ sử dụng và có hiệu suất cao, phù hợp cho các ứng dụng công nghiệp phổ thông. Sản phẩm sử dụng công nghệ điều khiển vector vòng hở hiện đại giúp điều khiển tốc độ động cơ ổn định và chính xác.

I. INVT – Thương hiệu biến tần Trung Quốc

1. Giới thiệu về Shenzhen INVT

Công ty sản xuất biến tần INVT là Shenzhen INVT Electric Co., Ltd., doanh nghiệp công nghệ của Trung Quốc, thành lập năm 2002. Theo giới thiệu chính thức của hãng, INVT hoạt động tập trung trong 2 mảng chính là tự động hóa công nghiệp và năng lượng điện, đồng thời là công ty niêm yết trên Sở Giao dịch Chứng khoán Thâm Quyến từ năm 2010 với mã 002334.

Hiện nay, INVT phát triển danh mục sản phẩm khá rộng, gồm biến tần, servo, PLC, HMI, UPS, nguồn điện, thiết bị cho xe điện và đường sắt. Trên website chính thức, hãng cho biết họ có hơn 5.600 nhân sự, hơn 900 đối tác, mạng lưới phủ trên 100 quốc gia và vùng lãnh thổ, cùng hàng nghìn bằng sáng chế và chứng nhận kỹ thuật.

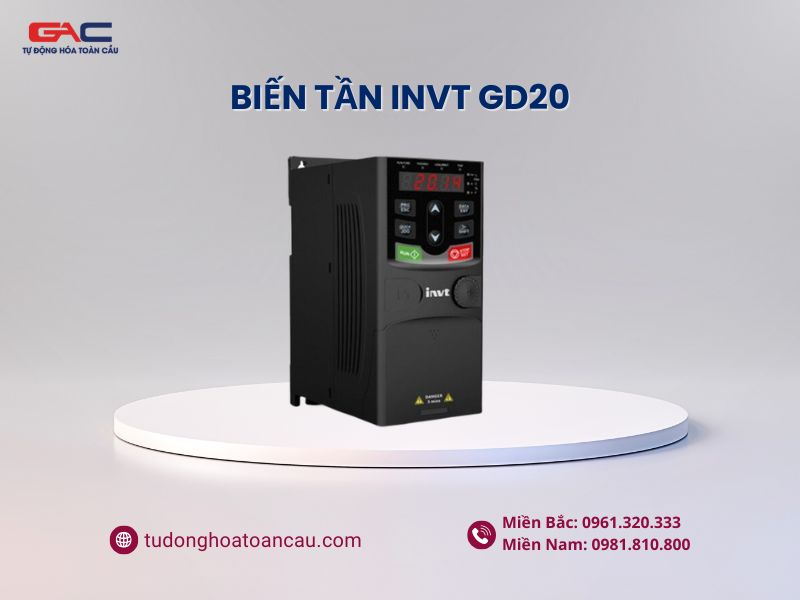

2. Tổng quan về biến tần INVT GD20

• • Hiệu năng điều khiển vượt trội: Biến tần sử dụng công nghệ điều khiển vector không cảm biến giúp nâng cao hiệu suất vận hành và độ chính xác khi điều khiển động cơ. Đồng thời, thiết bị có khả năng tự động nhận dạng và điều chỉnh thông số động cơ cả khi đứng yên lẫn khi đang hoạt động, đảm bảo hệ thống luôn vận hành ổn định và tối ưu.

  • Thiết kế tối ưu – dễ lắp đặt, vận hành: Sản phẩm có kích thước nhỏ gọn, tiết kiệm không gian trong tủ điện. Hỗ trợ nhiều phương pháp lắp đặt linh hoạt như gắn thanh ray DIN hoặc lắp tường tùy theo công suất. Ngoài ra, quạt làm mát có thể tháo rời giúp việc bảo trì dễ dàng hơn, cùng với bàn phím LED ngoài hỗ trợ cài đặt và sao chép thông số nhanh chóng.

  • Cấu hình mạnh mẽ – đáp ứng đa dạng ứng dụng: Biến tần được tích hợp sẵn cổng RS485, nhiều ngõ I/O và các thành phần như cuộn cảm DC, bộ hãm (tùy theo model) giúp cải thiện hiệu suất hệ thống. Thiết bị còn sở hữu nhiều chức năng nâng cao như PLC cơ bản, PID, đa cấp tốc độ, điều khiển mô-men, nhiều chế độ phanh và khả năng duy trì hoạt động khi mất điện, phù hợp với nhiều ứng dụng công nghiệp khác nhau.

*Bảng thông số kỹ thuật nổi bật của biến tần INVT GD20:

Đặc tính kỹ thuật	Thông số kỹ thuật
Dải công suất	0.4 kW – 110 kW
Nguồn điện vào	1 pha 220V 3 pha 220V / 380V
Tần số đầu vào	47 – 63 Hz
Tần số đầu ra	0 – 400 Hz
Chế độ điều khiển	V/F, SVPWM, Sensorless Vector Control (SVC)
Độ chính xác tốc độ	±0.2% (SVC)
Tỷ lệ điều chỉnh tốc độ	1:100 (SVC)
Mô-men khởi động	150% tại 0.5 Hz
Thời gian đáp ứng mô-men	< 20 ms
Khả năng quá tải	150% (60s), 180% (10s), 200% (1s)
Giao thức truyền thông	RS485, Modbus RTU
Chức năng tích hợp	PID, PLC cơ bản, đa cấp tốc độ, điều khiển mô-men

* Ứng dụng:

• • Phù hợp cho các hệ thống máy móc tự động hóa độc lập, không gian hẹp nhờ thiết kế nhỏ gọn.
  • Nhờ có bộ điều khiển PID và PLC cơ bản được tích hợp, máy ứng dụng tốt cho các hệ thống điều khiển bơm, quạt quy mô vừa và nhỏ.
  • Sử dụng hiệu quả cho băng tải, máy đóng gói và các thiết bị yêu cầu thay đổi tốc độ linh hoạt thông qua tính năng chạy đa cấp tốc độ.

II. Bảng giá biến tần INVT chính hãng mới 2026

Xem đầy đủ bảng giá biến tần INVT: Tại đây

>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

III. Hướng dẫn cài đặt biến tần INVT GD20

* Video cài đặt biến tần INVT & hướng dẫn đấu nối dây trực quan và dễ hiểu nhất

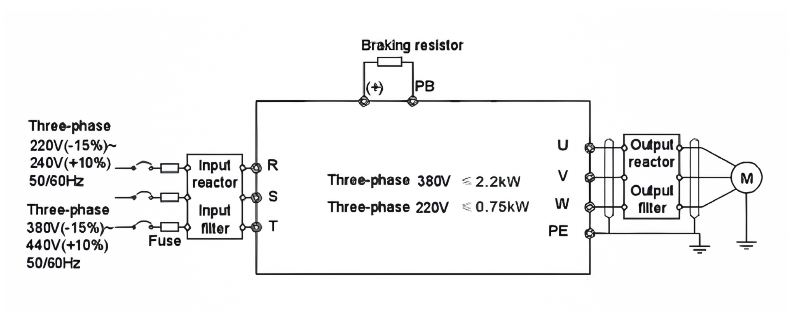

 *Sơ đồ đấu nối biến tần vào 3 pha 380VAC ra 3 pha 380VAC

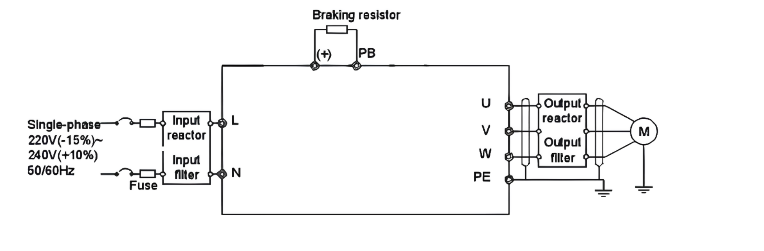

*Sơ đồ đấu nối biến tần vào 1 pha 220VAC ra 3 pha 220VAC

Chú ý:

• • Với biến tần > = 4kw(vào 3 pha 380V) và biến tần >= 1.5kw(vào 1 pha 220V)  thì không lắp điện trở xả như sơ đồ trên, quý khách hàng cần mua thêm bộ hãm điện trở rời và đấu nối điện trở, bộ hãm theo sơ đồ khác, vui lòng liên hệ công ty để được hướng dẫn thêm.
  • Không cấp ngược nguồn làm cháy nổ biến tần

* Sơ đồ ngõ Terminal của hệ thống

Terminal	Chức năng
L, N	Ngõ vào điện áp một pha
R, S, T	Ngõ vào điện áp ba pha
PB, (+)	Chân kết nối với điện trở xả
(+), (-)	Chân kết nối với bộ hãm DBU hoặc DC bus
U, V, W	Chân ngõ vào điếp áp ba pha của động cơ
PE	Chân bảo vệ nối đất

Chú ý:  Không sử dụng dây cáp động cơ không đối xứng nếu động cơ có dây nối đất  Chú thích rõ cáp động cơ, cáp nguồn đầu vào, cáp điều khiển.

* Cài đặt chế độ điều khiển và chạy/dừng

Việc lựa chọn và cấu hình đúng chế độ điều khiển cũng như phương thức chạy/dừng sẽ giúp biến tần tương thích và tích hợp trơn tru với hệ thống điều khiển hiện có của bạn.

• • P00.00: Chọn chế độ điều khiển. Giá trị thường đặt là 2 để chọn chế độ điều khiển V/F (điện áp/tần số). Chế độ này phù hợp với đa số các ứng dụng tải thông thường như quạt, bơm, băng tảiP00.01: Chọn lệnh chạy/dừng.
    • Giá trị cài đặt 0: Lệnh chạy/dừng sẽ được nhận từ bàn phím trên biến tần (thông qua phím RUN/STOP).
    • Giá trị cài đặt 1: Biến tần nhận lệnh chạy/dừng từ các ngõ vào điều khiển (Terminal). Tín hiệu thường dùng là S1 hoặc S2 kết nối với COM.

* Cài đặt tốc độ

Biến tần phải nhận một tín hiệu tham chiếu để xác định tần số làm việc tương ứng với tốc độ động cơ, và chính tham số này quy định phương thức bạn sử dụng để điều chỉnh tốc độ vận hành.

• • P00.06: Lựa chọn tần số chạy A.
  • P00.07: Lựa chọn tần số chạy B.

Chú ý: Tần số A và B không thể set cùng một giá trị.

Giá trị cài đặt:

• • 00: Đặt tốc độ bằng cách nhập giá trị tần số trực tiếp từ bàn phím biến tần.
  • 01: Cài đặt bằng kênh AI1 (nút volume trên biến tần)
  • 02: Đặt tốc độ bằng tín hiệu analog từ ngõ vào AI2 (thường dùng kết nối với biến trở ngoài hoặc tín hiệu 0-10V, 4-20mA từ PLC/cảm biến). Đây là lựa chọn phổ biến khi điều khiển tốc độ từ xa hoặc tự động.

* Cài đặt giới hạn tần số

Các thông số này giúp bảo vệ động cơ và thiết bị cơ khí bằng cách giới hạn phạm vi tốc độ hoạt động.

• • P00.03: Tần số ngỏ ra lớn nhất(MAX). Thông số này được sử dụng để đặt tần số ngõ ra lớn nhất của biến tần. Giá trị này phải lớn hơn hoặc bằng tần số định mức của motor.
  • P00.04: Giới hạn trên của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng tần số Max. Dải cài đặt: P00.04~400.00Hz
  • P00.05: Giới hạn dưới của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng một tần số giới hạn dưới. Dải cài đặt: 0.00Hz~P00.04

* Cài đặt thời gian tăng giảm tốc

Các thông số này quyết định mức độ tăng giảm của tần số đầu ra, từ đó tác động trực tiếp đến đặc tính tăng tốc và giảm tốc khi động cơ khởi động hoặc dừng lại.

• • P00.11: Thời gian tăng tốc. Đây là thời gian để biến tần tăng tốc từ 0 Hz lên tần số MAX (P00.03). Đơn vị tính bằng giây.
  • P00.12: Thời gian giảm tốc. Đây là thời gian để biến tần giảm tốc từ tần số MAX (P00.03) về 0 Hz. Đơn vị tính bằng giây.

* Cài đặt cấu hình chức năng ngõ vào điều khiển

Để vận hành biến tần thông qua các tín hiệu ON/OFF từ bên ngoài, cần thực hiện cài đặt chức năng tương ứng cho các chân ngõ vào số như S1, S2, S3…

• • P05.01: Chọn chức năng cho chân S1. Đặt bằng 1 để cấu hình chân S1 làm lệnh chạy thuận (FWD). Khi S1 được nối với COM, biến tần sẽ chạy thuận.
  • P05.02: Chọn chức năng cho chân S2. Đặt bằng 2 để cấu hình chân S2 làm lệnh chạy ngược (REV). Khi S2 được nối với COM, biến tần sẽ chạy ngược.

* Cài đặt các thông số của động cơ

Việc khai báo đầy đủ và chính xác các thông số định mức của động cơ (theo nhãn motor) vào biến tần là yếu tố then chốt, giúp biến tần tính toán đúng và thực hiện các chức năng bảo vệ động cơ một cách hiệu quả.

• • P02.01: Công suất định mức của motor, 0.1 ~ 3000.0 Kw, giá trị mặc định tùy theo model.
  • P02.02: Tần số định mức của motor, 0.01Hz ~ P00.03, giá trị mặc định: 50Hz
  • P02.03: Tốc độ định mức của motor (đơn vị RPM – vòng/phút), 1 ~ 36000rpm.
  • P02.04: Điện áp định mức của motor (đơn vị V), 0 ~ 1200V.
  • P02.05: Cường độ dòng điện định mức của motor (đơn vị A), 0.8 ~ 6000.0A.

* Reset biên tần về mặc định:

P00.18:

• • Giá trị cài đặt 0: không kích hoạt
  • Giá trị cài đặt 1: Reset về thông số mặc định
  • Giá trị cài đặt 2: Xóa thông số lỗi
  • Giá trị cài đặt 3: Xóa tất cả các hàm.

IV. Bảng mã lỗi của biến tần INVT GD20 và cách khắc phục
