Biến tần INVT GD20-030G-4 30kW 3 Pha 380V

Biến tần INVT GD20 Series là dòng biến tần đa năng thế hệ mới, hiệu suất cao, phù hợp cho các ứng dụng chế tạo máy phổ thông. Dòng GD20 sử dụng công nghệ điều khiển vector vòng hở hiện đại, mang lại khả năng kiểm soát vượt trội, đồng thời có thể lắp đặt linh hoạt: trên DIN RAIL với công suất nhỏ hoặc trên bảng tủ với công suất lớn.

Đặc tính kỹ thuật chính:

• Hỗ trợ các phương pháp điều khiển: SVPWM, Sensorless Vector và điều khiển torque (lực căng).
• Mô-men khởi động tại 0.5 Hz đạt 150%.
• Điều khiển tốc độ chính xác đến ±0.2%, phản hồi nhanh dưới 20 ms.
• Trang bị keypad cố định, tùy chọn keypad rời, có thể kéo dài đến 5 m cho biến tần từ 4 kW trở lên.
• Truyền thông: hỗ trợ Modbus RS485.
• Tích hợp cuộn kháng DC cho công suất từ 18,5 đến 110 kW.
• Tích hợp sẵn bộ lọc IEC 61800-3 C3, tùy chọn bộ lọc IEC 61800-3 C2.

Chức năng ứng dụng:

• PLC đơn giản, đa cấp tốc độ đặt trước.
• Điều khiển PID, cài đặt linh hoạt chế độ V/F.
• Hỗ trợ điều khiển thắng và chế độ tiết kiệm điện năng.

Thông số kỹ thuật chi tiết



Model	GD20-030G-4
Series	GD20
Công suất	30 kW
Điện áp ngõ vào	3 pha 380 V
Điện áp ngõ ra	3 pha 380 V
Dòng điện ngõ ra	60A
Momen khởi động	150%, 0.5Hz, (SVC)
Tần số ra	0.1-400Hz
Tích hợp sẵn	Keypad Bộ điều khiển thắng (Breaking Unit) Cổng truyền thông RS-485 Bộ lọc EMC
Khả năng chịu quá tải	60s với 150% dòng định mức 10s với 180% dòng định mức 1s với 200% dòng định mức
Kiểu điều khiển	V/F (SVPWM)
Số cổng I/O	13
Hệ thống bảo vệ nâng cao	23 chức năng bảo vệ
Cấp bảo vệ	Bộ lọc EMC tích hợp IP 20 (C3)
Nhiệt độ môi trường	-10 … 50 °C (ở 40 °C công suất sẽ giảm)
Tích hợp quạt làm mát	Có



Cách lựa chọn biến tần INVT GD20 Series:

Sơ đồ đấu dây mạch điều khiển biến tần INVT GD20 Series

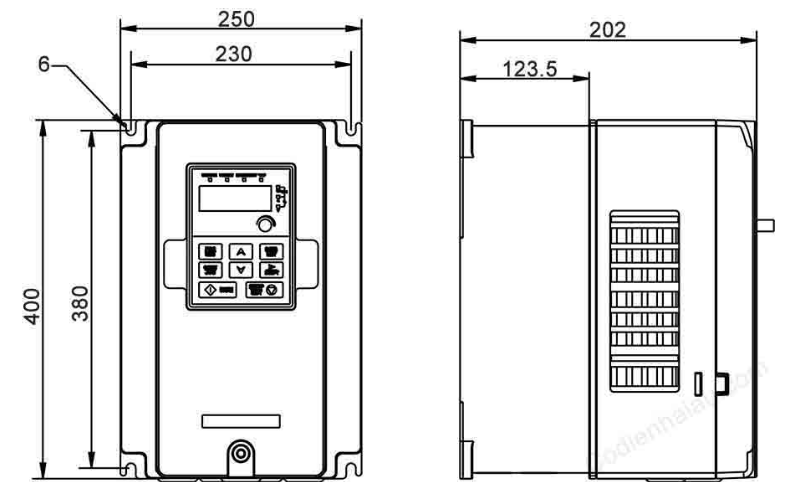

Kích thước biến tần:

Tài liệu kỹ thuật

Tài liệu catalog biến tần INVT GD20 bản tiếng anh: Download

Tài liệu manual biến tần INVT GD20 bản tiếng việt: Download
