Biến tần 3 pha là gì? Cấu tạo, nguyên lý và ứng dụng

Biến tần 3 pha là thiết bị được sử dụng rất phổ biến trong các hệ thống công nghiệp, có chức năng điều khiển tốc độ động cơ điện 3 pha bằng cách thay đổi tần số và điện áp đầu ra. Nhờ khả năng vận hành linh hoạt, tiết kiệm điện và phù hợp với nhiều loại tải khác nhau, biến tần 3 pha thường được ứng dụng rộng rãi trong các ứng dụng như băng tải, hệ thống bơm quạt và tự động hóa, biến tần giúp kiểm soát tốc độ động cơ chính xác thông qua việc điều chỉnh thông số điện áp và tần số đầu ra..

Trong bài viết này, Tự Động Toàn Cầu sẽ cùng bạn tìm hiểu rõ hơn về biến tần 3 pha tìm hiểu định nghĩa, sơ đồ cấu tạo, cơ chế vận hành cũng như những ứng dụng thực tế quan trọng của dòng biến tần này.

I. Biến tần 3 pha là gì

Biến tần 3 pha là thiết bị điện tử công suất dùng để điều khiển tốc độ, mô-men và quá trình vận hành của động cơ điện 3 pha. Thiết bị hoạt động bằng cách thay đổi tần số và điện áp cấp ra cho động cơ, từ đó giúp động cơ chạy nhanh, chậm, tăng tốc hoặc giảm tốc theo đúng yêu cầu của hệ thống.

Cụ thể, thiết bị này nhận nguồn điện đầu vào (thường là 3 pha 380V hoặc 1 pha 220V tùy dòng máy) và chuyển đổi thành nguồn điện 3 pha ở đầu ra để cung cấp cho động cơ điện. Bằng cách thay đổi tần số của dòng điện đầu ra này, biến tần cho phép người dùng kiểm soát tốc độ quay của động cơ một cách linh hoạt, mượt mà mà không cần sử dụng các hộp số cơ khí phức tạp.

Trong thực tế, biến tần 3 pha được sử dụng rất rộng rãi trong các nhà máy, xưởng sản xuất và dây chuyền tự động hóa. Thiết bị này thường xuất hiện trong các ứng dụng như bơm nước, quạt công nghiệp, băng tải, máy nén khí, máy khuấy, máy đóng gói, máy chế biến thực phẩm và nhiều hệ thống cơ khí khác.

II. Các thông số cơ bản thường thấy trên máy biến tần 3 pha

Khi tìm hiểu biến tần 3 pha, bạn sẽ thấy đa phần các model trên thị trường đều có một số thông số cơ bản khá giống nhau. Dù mỗi dòng inverter 3 pha công nghiệp khác sẽ có cách hiển thị khác nhau nhưng về bản chất sẽ gồm những thông số cơ bản sau:

• Điện áp ngõ vào: Thường là 3 pha 380–440 VAC, đây là mức điện áp nguồn cấp phổ biến cho bộ biến tần 3 pha.
• Điện áp ngõ ra: Phổ biến ở mức 3 pha 380–480 VAC
• Dải công suất: Thường bắt đầu từ khoảng 0.4 kW trở lên, tùy từng model và từng thương hiệu mà dải công suất có thể mở rộng đến hàng chục hoặc hàng trăm kW.
• Dòng điện định mức: Đây là thông số rất quan trọng vì nó cho biết khả năng tải liên tục của biến tần, đồng thời là cơ sở để đối chiếu với dòng điện định mức của motor khi lựa chọn thiết bị.
• Tần số tối đa: Là giới hạn tần số đầu ra mà biến tần có thể cung cấp cho motor.
• Tần số sóng mang: Đây là thông số liên quan đến quá trình đóng cắt IGBT và điều chế PWM, ảnh hưởng đến độ êm khi chạy motor
• Khả năng quá tải: Nhiều bộ biến tần 3 pha công nghiệp còn có thông số quá tải ngắn hạn, ví dụ 150% trong một khoảng 1 phút, để hỗ trợ tải khởi động hoặc tải biến thiên.

III. Cấu tạo của biến tần 3 pha

Về cơ bản, biến tần 3 pha được cấu tạo từ nhiều bộ phận điện tử công suất và mạch điều khiển khác nhau. Mỗi bộ phận sẽ đảm nhiệm một vai trò riêng, giúp biến tần có thể chuyển đổi nguồn điện đầu vào thành nguồn điện đầu ra có tần số và điện áp thay đổi để điều khiển động cơ 3 pha.

1. Bộ chỉnh lưu

Bộ chỉnh lưu là bộ phận đầu tiên trong cấu tạo của biến tần 3 pha. Nhiệm vụ của bộ phận này là chuyển đổi nguồn điện xoay chiều 3 pha đầu vào thành nguồn điện một chiều.

Thông thường, bộ chỉnh lưu sử dụng các linh kiện bán dẫn như diode hoặc thyristor. Sau khi đi qua bộ chỉnh lưu, nguồn điện xoay chiều từ lưới điện sẽ được biến đổi thành điện áp một chiều để đưa sang khâu trung gian DC.

2. Mạch DC trung gian

Mạch DC trung gian, còn gọi là DC bus, có nhiệm vụ ổn định và lọc điện áp một chiều sau chỉnh lưu. Đây là phần rất quan trọng, giúp nguồn điện bên trong biến tần được duy trì ổn định trước khi đưa đến khối nghịch lưu.

Trong mạch DC trung gian thường có tụ điện, cuộn kháng hoặc các linh kiện lọc nhiễu. Tụ điện giúp san phẳng điện áp, giảm dao động và hỗ trợ biến tần hoạt động ổn định hơn trong quá trình tăng tốc, giảm tốc hoặc thay đổi tải.

3. Bộ nghịch lưu

Bộ nghịch lưu là bộ phận có vai trò chuyển đổi nguồn điện một chiều từ DC bus thành nguồn điện xoay chiều 3 pha cấp ra cho động cơ. Đây được xem là một trong những khối quan trọng nhất của biến tần.

Bộ nghịch lưu thường sử dụng các linh kiện công suất như IGBT hoặc MOSFET. Thông qua việc đóng cắt nhanh các linh kiện này, biến tần có thể tạo ra điện áp xoay chiều 3 pha với tần số và điện áp thay đổi theo yêu cầu cài đặt.

4. Mạch điều khiển trung tâm

Mạch điều khiển trung tâm giống như “bộ não” của biến tần 3 pha. Bộ phận này tiếp nhận tín hiệu từ người dùng, cảm biến, PLC hoặc các ngõ vào điều khiển, sau đó xử lý và phát lệnh điều khiển đến bộ nghịch lưu.

Nhờ mạch điều khiển, biến tần có thể thực hiện các chức năng như chạy/dừng động cơ, thay đổi tốc độ, đảo chiều quay, tăng giảm tốc, bảo vệ quá tải, báo lỗi và giao tiếp với các thiết bị điều khiển khác trong hệ thống tự động hóa.

5. Màn hình và bàn phím cài đặt

Hầu hết các máy biến tần 3 pha đều được trang bị màn hình hiển thị và bàn phím cài đặt, thường gọi là keypad. Bộ phận này giúp người dùng theo dõi trạng thái hoạt động và thay đổi các thông số của biến tần.

Thông qua keypad, kỹ thuật viên có thể cài đặt tần số, thời gian tăng tốc, thời gian giảm tốc, chế độ điều khiển, thông số động cơ, lệnh chạy/dừng và nhiều chức năng khác tùy theo từng dòng biến tần.

6. Các cổng tín hiệu điều khiển

Biến tần 3 pha thường có các chân điều khiển để kết nối với thiết bị bên ngoài như nút nhấn, công tắc, biến trở, cảm biến, PLC hoặc HMI. Đây là phần giúp biến tần dễ dàng tích hợp vào tủ điện và dây chuyền sản xuất.

Các cổng tín hiệu thường gặp gồm ngõ vào số, ngõ vào analog, ngõ ra relay, ngõ ra analog và cổng truyền thông. Nhờ các cổng này, người dùng có thể điều khiển tốc độ, chạy/dừng, đảo chiều, nhận tín hiệu báo lỗi hoặc giám sát trạng thái biến tần từ hệ thống điều khiển trung tâm.

7. Hệ thống tản nhiệt

Trong quá trình hoạt động, các linh kiện công suất bên trong biến tần sẽ sinh nhiệt, đặc biệt là ở bộ chỉnh lưu và bộ nghịch lưu. Vì vậy, biến tần 3 pha thường được trang bị hệ thống tản nhiệt gồm nhôm tản nhiệt, quạt làm mát và khe thông gió.

Hệ thống tản nhiệt giúp duy trì nhiệt độ làm việc an toàn cho thiết bị. Nếu biến tần lắp trong tủ điện, người dùng cần bố trí khoảng cách thông thoáng, quạt hút – quạt thổi hoặc điều hòa tủ điện nếu môi trường làm việc có nhiệt độ cao.

8. Mạch bảo vệ

Ngoài các khối chính, biến tần 3 pha còn được tích hợp nhiều mạch bảo vệ nhằm đảm bảo an toàn cho thiết bị và động cơ. Các chức năng bảo vệ thường gặp gồm bảo vệ quá dòng, quá áp, thấp áp, quá tải, quá nhiệt, mất pha, chạm đất và ngắn mạch.

Nhờ các mạch bảo vệ này, biến tần có thể tự động cảnh báo hoặc dừng hoạt động khi phát hiện sự cố bất thường, giúp hạn chế hư hỏng thiết bị và giảm rủi ro cho toàn bộ hệ thống sản xuất.

Nhìn chung, cấu tạo của biến tần 3 pha gồm các khối chính như bộ chỉnh lưu, mạch DC trung gian, bộ nghịch lưu, mạch điều khiển, keypad, cổng tín hiệu, hệ thống tản nhiệt và mạch bảo vệ. Các bộ phận này phối hợp với nhau để giúp biến tần điều khiển động cơ 3 pha một cách linh hoạt, ổn định và hiệu quả trong nhiều ứng dụng công nghiệp.

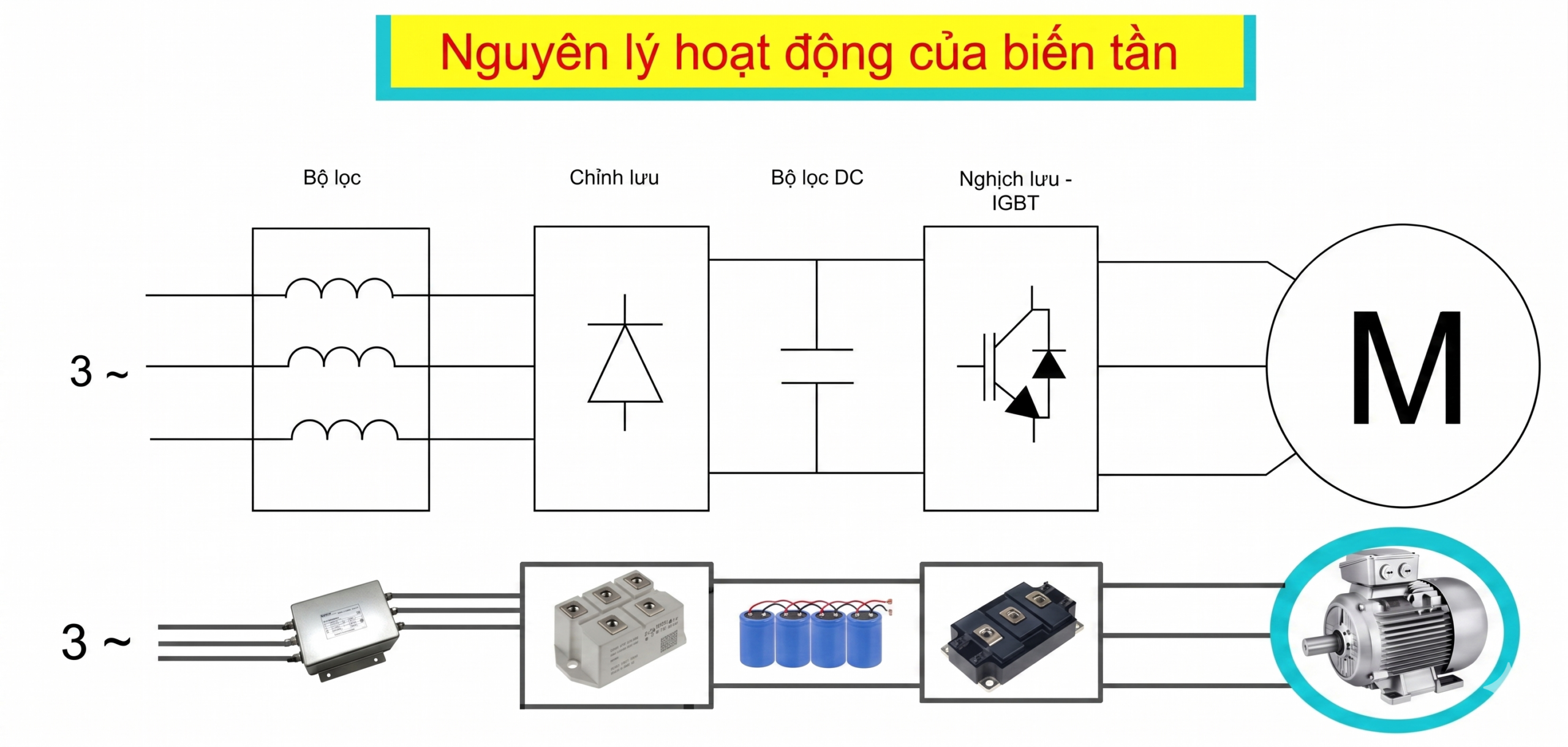

IV. Nguyên lý hoạt động của biến tần 3 pha

Nguyên lý hoạt động của biến tần 3 pha dựa trên công nghệ chuyển đổi nguồn điện xoay chiều (AC) có tần số cố định thành nguồn điện xoay chiều có tần số và điện áp có thể điều chỉnh được (AC – DC – AC). Quá trình này giúp điều khiển tốc độ và mô-men xoắn của động cơ điện một cách linh hoạt và tối ưu năng lượng.

Về cơ bản, hệ thống bên trong một chiếc biến tần 3 pha được chia thành 3 giai đoạn chính:

1. Giai đoạn chỉnh lưu (Rectifier) – Biến đổi AC thành DC

• Hoạt động: Nguồn điện lưới xoay chiều 3 pha (thường là 380V, 50Hz) được đưa vào biến tần. Tại đây, bộ chỉnh lưu cầu diode (gồm 6 diode cho nguồn 3 pha) sẽ biến đổi dòng điện xoay chiều này thành dòng điện một chiều (DC) nhấp nhô.

• Đặc điểm: Quá trình này không thể điều khiển được, cầu diode chỉ đơn thuần cho dòng điện đi qua theo một chiều.

2. Mạch một chiều trung gian (DC Bus / DC Link) – Lọc phẳng

• Hoạt động: Dòng điện DC sau khi đi qua bộ chỉnh lưu vẫn còn độ nhấp nhô rất lớn. Để tạo ra một nguồn DC phẳng và ổn định, dòng điện sẽ đi qua mạch lọc, chủ yếu là các tụ điện công suất lớn (có thể kèm theo cuộn cảm).

• Điện áp DC Bus: Tụ điện sẽ nạp và duy trì một mức điện áp một chiều rất cao. Theo công thức lý tưởng, điện áp DC sẽ bằng khoảng biên độ đỉnh của điện áp xoay chiều:

(Ví dụ: Với lưới điện 3 pha 380V AC, điện áp tại DC Bus sẽ rơi vào khoảng 537V – 540V DC). Năng lượng dự trữ trong DC Bus chính là nguồn cung cấp cho giai đoạn tiếp theo.

3. Giai đoạn nghịch lưu (Inverter) – Biến đổi DC thành AC tần số biến thiên

• Hoạt động: Đây là “trái tim” quyết định hoạt động của biến tần. Nguồn điện DC phẳng từ DC Bus sẽ được chuyển đổi ngược lại thành điện xoay chiều 3 pha đối xứng thông qua bộ nghịch lưu.

• Công nghệ cốt lõi: Quá trình này sử dụng các van bán dẫn công suất cao, phổ biến nhất hiện nay là IGBT (Insulated Gate Bipolar Transistor).

• Phương pháp băm xung (PWM): Các vi mạch điều khiển sẽ gửi tín hiệu đóng/cắt các IGBT với tốc độ cực nhanh (tần số sóng mang có thể từ vài kHz đến hàng chục kHz). Bằng cách thay đổi độ rộng của các xung điện áp (Pulse Width Modulation – PWM), biến tần có thể tạo ra một chuỗi xung điện áp mô phỏng lại dạng sóng hình sin.

• Kết quả: Biến tần xuất ra nguồn điện 3 pha mới có điện áp và tần số hoàn toàn có thể điều chỉnh được, qua đó trực tiếp thay đổi tốc độ quay của động cơ theo tỷ lệ thuận.

V. Các chế độ dẫn điện có ở biến tần 3 pha

Trong bộ nghịch lưu của biến tần 3 pha, các van bán dẫn công suất như IGBT hoặc transistor sẽ được đóng ngắt theo một quy luật nhất định để tạo ra điện áp xoay chiều 3 pha cấp cho động cơ. Xét theo góc dẫn của linh kiện trong một chu kỳ điện, mạch nghịch lưu 3 pha thường được nhắc đến với 2 chế độ cơ bản là dẫn điện 180 độ và dẫn điện 120 độ.

Hai chế độ này khác nhau ở thời gian mỗi van công suất tham gia dẫn điện trong một chu kỳ, từ đó làm thay đổi dạng điện áp đầu ra, dòng điện pha và đặc điểm vận hành của tải.

1. Chế độ dẫn điện 180 độ

Ở chế độ này, mỗi công tắc bán dẫn dẫn điện trong 180 độ điện của một chu kỳ, còn các xung điều khiển giữa các khóa công suất lệch nhau 60 độ điện. Tại mỗi thời điểm thường có ba công tắc cùng dẫn, giúp điện áp đầu ra của bộ nghịch lưu liên tục và ổn định hơn. Chế độ này phù hợp với các ứng dụng cần tải vận hành êm và giảm dao động mô-men.

2. Chế độ dẫn điện 120 độ

Ở chế độ này, mỗi công tắc chỉ dẫn điện trong 120 độ điện, nên thời gian dẫn ngắn hơn so với chế độ 180 độ. Tại mỗi thời điểm thường chỉ có hai công tắc dẫn dòng, còn một pha tạm thời không nối trực tiếp với nguồn. Cách đóng cắt này tạo ra điện áp đầu ra dạng sóng 6 bước, thường được dùng để mô tả nguyên lý cơ bản của bộ nghịch lưu 3 pha.

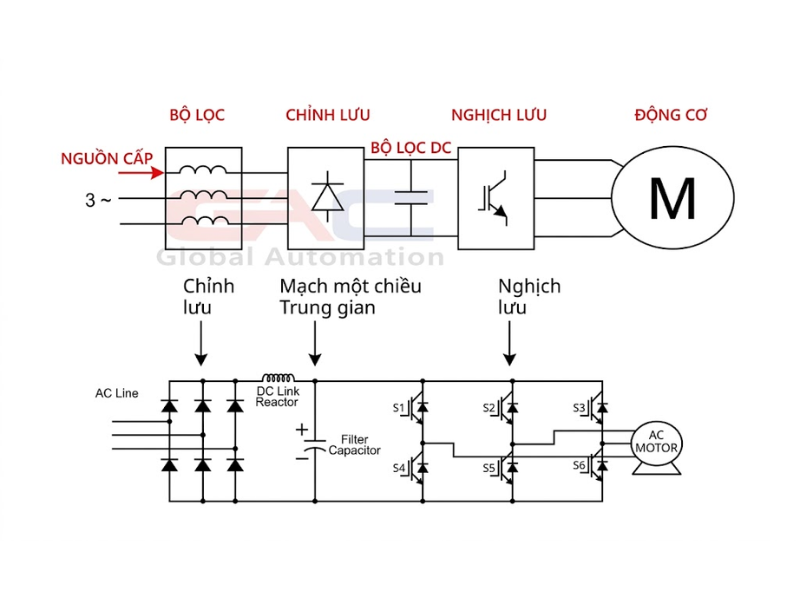

V. Sơ đồ biến tần 3 pha

Dưới đây là sơ đồ biến tần 3 pha chính xác:

VI. Ưu điểm và nhược điểm của biến tần 3 pha

1. Ưu điểm

2. Nhược điểm

VII. Biến tần 3 pha được ứng dụng ở đâu

VIII. Hướng dẫn sử dụng biến tần 3 pha

1. Cách điều khiển biến tần 3 pha

2. Cách cài đặt biến tần 3 pha

IX. Các sản phẩm biến tần 3 pha phổ biến nhất trên thị trường

1. Biến tần 3 pha Shihlin – Phân khúc giá trung

2. Biến tần 3 pha Kaman – Phân khúc tối ưu chi phí
