Tia Portal V15: Link cài đặt và hướng dẫn chi tiết

TIA Portal V15 luôn được giới kỹ sư tự động hóa ưu tiên lựa chọn nhờ sự cân bằng hoàn hảo giữa tính năng hiện đại và hiệu suất vận hành ổn định. Tuy nhiên, việc thiết lập một môi trường làm việc không lỗi trên nền tảng “đồ sộ” của Siemens chưa bao giờ là điều dễ dàng, nhất là với những người mới bắt đầu. Bài viết dưới đây sẽ hướng dẫn chi tiết từ cấu hình máy tính tiêu chuẩn, các bước tối ưu Windows cho đến quy trình cài đặt trọn bộ TIA Portal V15 & PLCSIM, giúp bạn xây dựng hệ thống lập trình vững chắc nhất cho các dòng PLC Siemens.

Danh mục dự án

I. Tổng quan về phần mềm lập trình Tia Portal V15

Tia Portal V15 (Totally Integrated Automation Portal) là nền tảng tự động hóa toàn diện được sử dụng cực kỳ phổ biến của Siemens. Đây là môi trường làm việc cốt lõi giúp các kỹ sư tích hợp hoàn hảo nhiều công cụ thiết yếu vào chung một giao diện duy nhất, từ việc lập trình bộ điều khiển logic (PLC S7-1200, S7-1500, S7-300, S7-400), thiết kế giao diện giám sát người máy (HMI), cho đến cấu hình các hệ thống truyền động. Phiên bản V15 được giới kỹ thuật đánh giá rất cao bởi sự ổn định, tiêu tốn ít tài nguyên phần cứng hơn so với các bản V16, V17 sau này nhưng vẫn đáp ứng đầy đủ các tính năng lập trình và thiết kế SCADA hiện đại.

Mặc dù có dung lượng nhẹ hơn các bản cập nhật mới, hệ sinh thái của Siemens nhìn chung vẫn khá đồ sộ và quy trình cài đặt vô cùng khắt khe. Chính vì sự nặng nề và chi phí bản quyền đắt đỏ này, trong những dự án cần tối ưu ngân sách và thời gian triển khai, các kỹ sư hiện nay thường có xu hướng tìm đến các giải pháp điều khiển gọn nhẹ, miễn phí phần mềm và dễ cài đặt hơn như PLC Xinje.

Tuy nhiên, đối với những hệ thống hạ tầng công nghiệp đã quy định sẵn thiết bị của Siemens, việc thiết lập một môi trường lập trình ổn định là nhiệm vụ bắt buộc. Để phần mềm vận hành trơn tru và không phát sinh lỗi, bài viết dưới đây sẽ cung cấp quy trình chi tiết nhất về cách chuẩn bị hệ thống cũng như từng bước cài đặt Tia Portal V15 an toàn.

II. Yêu cầu cấu hình hệ thống máy tính cho Tia Portal V15

So với các phiên bản đời mới, V15 dễ thở hơn đối với máy tính cá nhân. Tuy nhiên, hệ thống của bạn vẫn cần đáp ứng các tiêu chuẩn phần cứng và phần mềm khắt khe của Siemens. Dưới đây là bảng thông số cấu hình tiêu chuẩn:

Thành phần	Cấu hình Tối thiểu	Cấu hình Đề nghị (Khuyên dùng)
CPU	Intel Core i3-6100U (2.3 GHz)	Intel Core i5-8400H hoặc i7-8850H (3.0 GHz trở lên)
RAM	8 GB	16 GB (Hoặc 32 GB nếu chạy máy ảo/mô phỏng nặng)
Ổ cứng	HDD / SSD (Còn trống > 15 GB)	SSD (Còn trống ít nhất 50 GB)
Màn hình	13.3″ (1024 x 768)	15.6″ Full HD (1920 x 1080)
Đồ họa	Card onboard	Card đồ họa rời (NVIDIA/AMD) để hiển thị mượt mà

III. Chuẩn bị môi trường Windows trước khi cài Tia Portal V15

Giai đoạn chuẩn bị môi trường Windows là bắt buộc trước khi chạy tệp tin cài đặt.

Bật các tính năng hệ thống: Truy cập vào công cụ tìm kiếm của Windows, gõ và mở mục Turn Windows features on or off. Tại hộp thoại cấu hình, hãy tìm và tích chọn đầy đủ vào thư mục .NET Framework 3.5 (includes .NET 2.0 and 3.0) và Microsoft Message Queue (MSMQ) Server. Sau khi nhấn xác nhận, Windows sẽ tự động quét và tải các tệp tin này (cần có kết nối mạng).
Lưu ý dọn dẹp phần mềm cũ: Nếu máy tính của bạn đã từng cài các phiên bản Tia Portal khác bị lỗi và cần cài lại V15, tuyệt đối không dùng công cụ gỡ cài đặt mặc định của Windows. Hãy sử dụng các phần mềm chuyên dụng như Revo Uninstaller hoặc BCUninstaller để dọn sạch tận gốc registry và các thư mục ẩn còn sót lại để tránh lỗi xung đột hệ thống.

IV. Trình tự cài đặt bộ phần mềm Tia Portal V15 chi tiết

Để quá trình cài đặt diễn ra suôn sẻ và không gặp lỗi hệ thống, người dùng cần thực hiện tuần tự và chính xác theo các thao tác hướng dẫn chi tiết dưới đây.

Bước 1: Tải bộ cài đặt

Đầu tiên, bạn cần tải đầy đủ các tệp tin cài đặt của bộ phần mềm Tia Portal V15 từ kho lưu trữ của Tự Động Hóa Toàn Cầu.

Tải ngay: [ Tại đây ]

Bước 2: Giải nén tệp tin

Sau khi tải xong, bạn tiến hành giải nén toàn bộ các file vừa tải về máy tính.

Bước 3: Khởi chạy file cài đặt

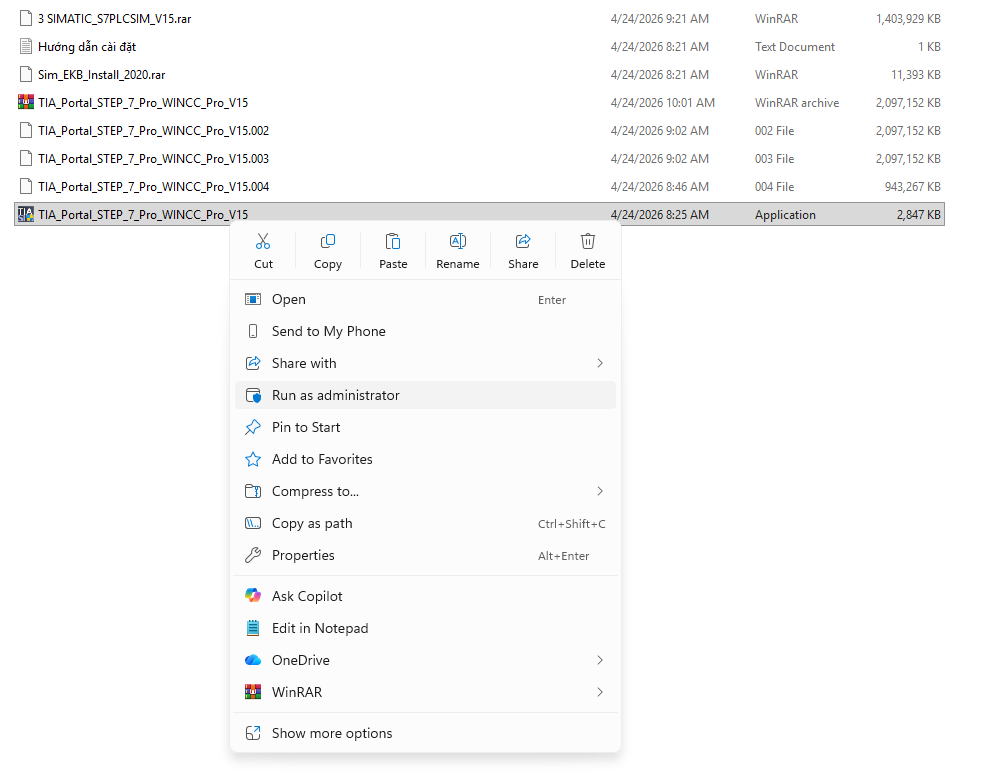

Truy cập vào thư mục vừa giải nén, tìm đến tệp tin mang tên TIA_Portal_STEP_7_Pro_WINCC_Pro_V15.exe. Bạn click chuột phải vào tệp tin này và bắt buộc chọn Run as administrator để cấp quyền quản trị cao nhất cho phần mềm.

Bước 4: Tùy chọn ngôn ngữ và cấu hình

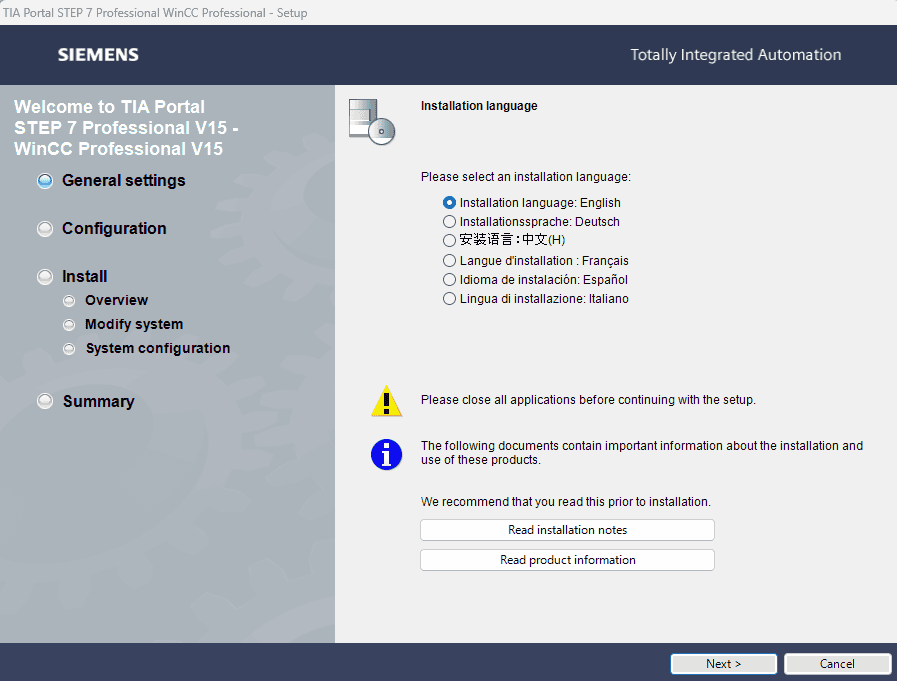

Khi giao diện chính thức hiện lên, hệ thống sẽ yêu cầu bạn chọn ngôn ngữ cài đặt, hãy giữ nguyên mặc định là tiếng Anh (English) và nhấn Next.

Bước 5: Lựa chọn gói phần mềm và nơi lưu trữ

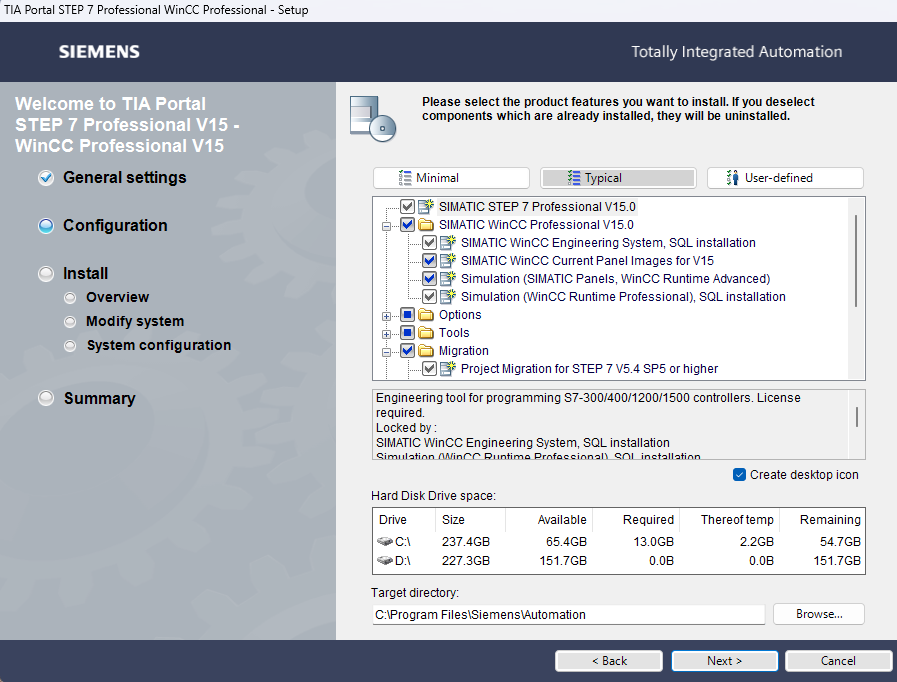

Đây là bước quan trọng để xác định các tính năng mà bạn sẽ sử dụng trong Tia Portal V15. Bạn tích chọn vào các module cần thiết như STEP 7 Professional, Safety và WinCC Advanced (nên để tick chọn mặc định).

Ngay bên dưới, bạn có thể tùy chỉnh đường dẫn thư mục lưu trữ phần mềm, thông thường sẽ để mặc định ở ổ đĩa C.

Bước 6: Xác nhận điều khoản và thiết lập bảo mật

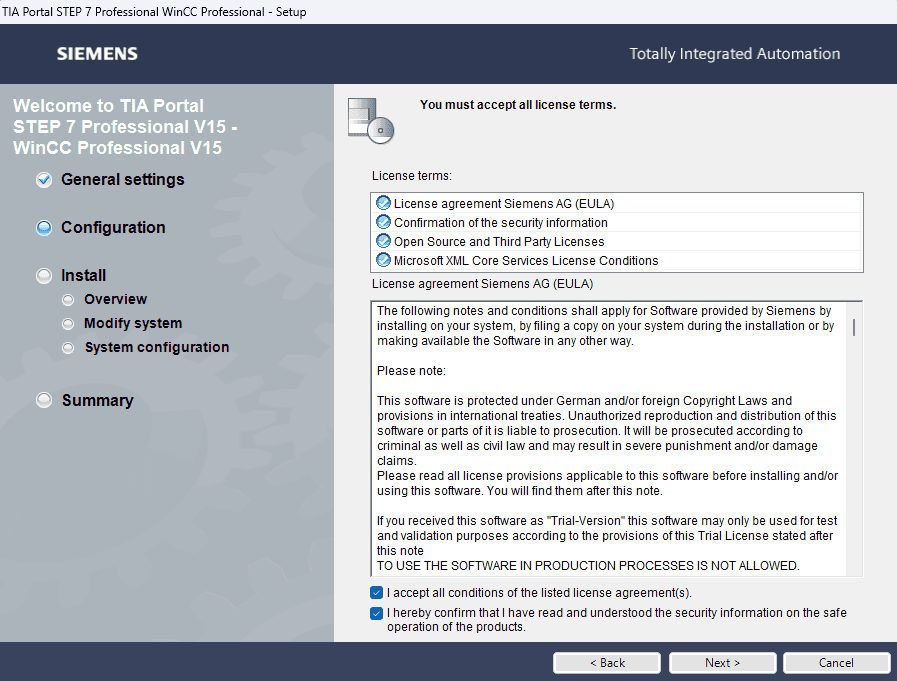

Hệ thống sẽ hiển thị bảng điều khoản sử dụng phần mềm chi tiết từ nhà phát triển. Bạn cần tích chọn vào tất cả các ô Accept để đồng ý với các thỏa thuận.

Ở giao diện tiếp theo, hệ thống yêu cầu cấp quyền tinh chỉnh các thiết lập bảo mật tường lửa trên Windows, bạn tiếp tục chọn chấp nhận và nhấn Next để tiến hành thiết lập.

Bước 7: Thực thi cài đặt và khởi động lại máy tính

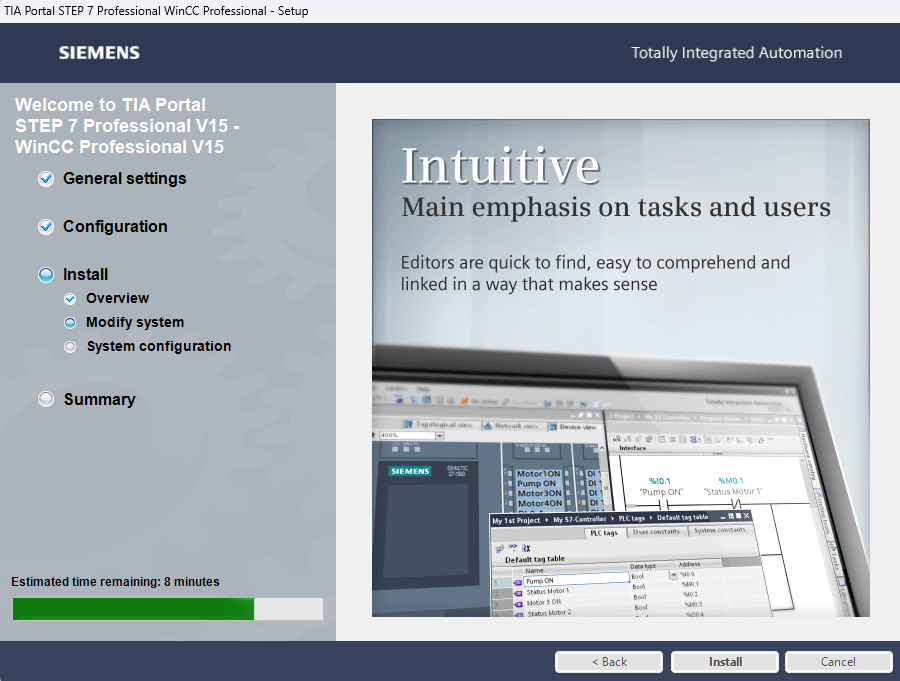

Sau khi hoàn tất mọi thiết lập, bạn nhấn nút Install để phần mềm bắt đầu giải nén và sao chép dữ liệu vào hệ thống máy tính.

Trong quá trình chạy, phần mềm có thể yêu cầu khởi động lại máy tính để lưu cấu hình. Bạn đồng ý khởi động lại, sau đó quá trình sẽ tự động diễn ra cho đến khi hoàn tất 100%.

Bước 8: Cài đặt phần mềm mô phỏng PLCSIM V15

Để phục vụ việc lập trình và chạy thử nghiệm code mà không cần kết nối với thiết bị vật lý, bạn bắt buộc phải cài thêm công cụ mô phỏng.

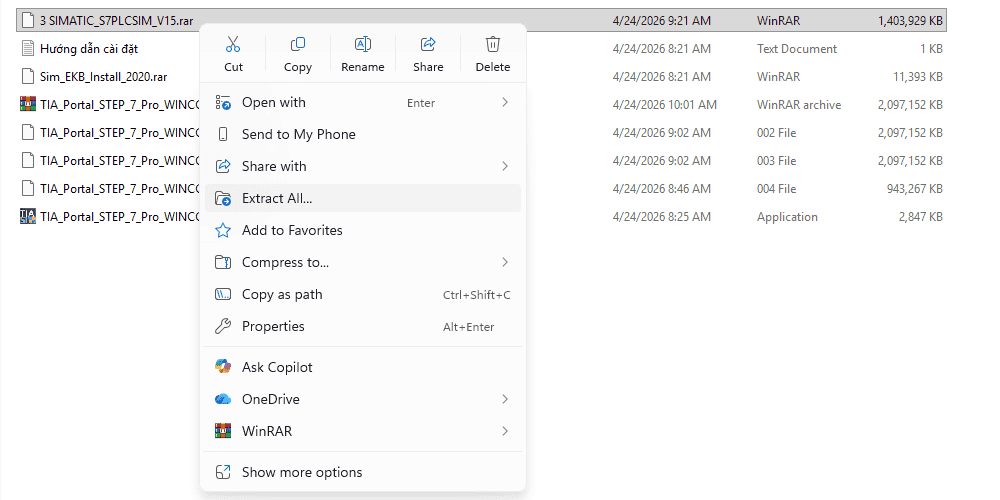

Hãy giải nén file 3 SIMATIC_S7PLCSIM_V15.rar. Truy cập vào thư mục sau giải nén, tìm và chạy file start.exe dưới quyền admin (Run as administrator). Các bước cấu hình và cài đặt còn lại diễn ra tương tự như cài Tia Portal ở bên trên.

V. Mở khóa Tia Portal V15 bằng SimEKB

Sau khi đã hoàn tất cài đặt cả Tia Portal và PLCSIM, hệ thống cần được cấp phép thông qua công cụ chuyên dụng.

Bước 1: Giải nén file Sim_EKB_Install_2020.rar.

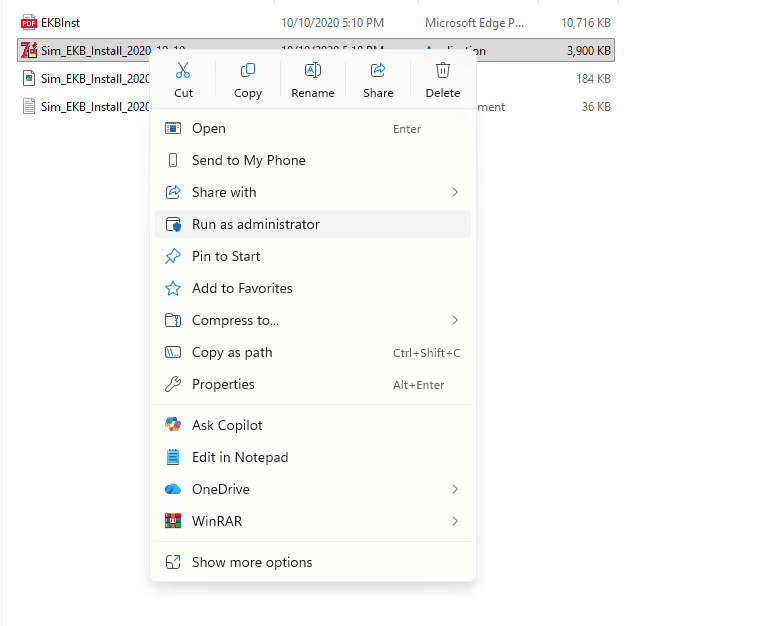

Bước 2: Truy cập vào thư mục sau khi giải nén và chạy file thực thi Sim EKB dưới quyền quản trị (Run as administrator).

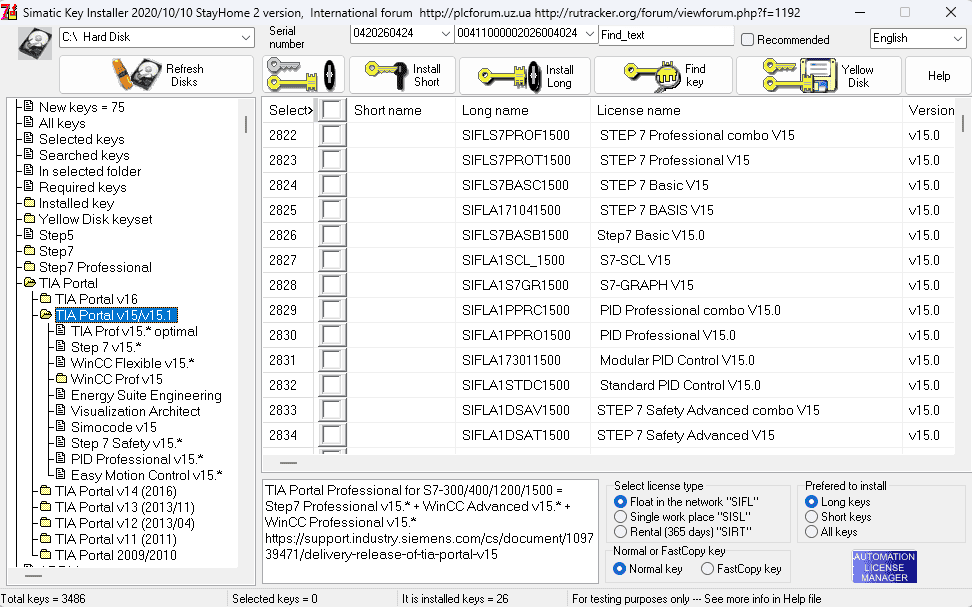

Bước 3: Trong giao diện điều khiển của công cụ, điều hướng đến thư mục quản lý của Tia Portal V15.

Tại đây, hãy tích chọn toàn bộ các module phần mềm mà bạn vừa cài đặt thành công (có thể chọn tất cả để tránh bỏ sót).

Bước 4: Thực thi lệnh cài đặt khóa giấy phép bằng cách nhấn vào nút Install long.

Cuối cùng, khởi động lại máy tính một lần nữa để áp dụng mọi thay đổi.

VI. Lưu ý quan trọng về hệ điều hành tương thích

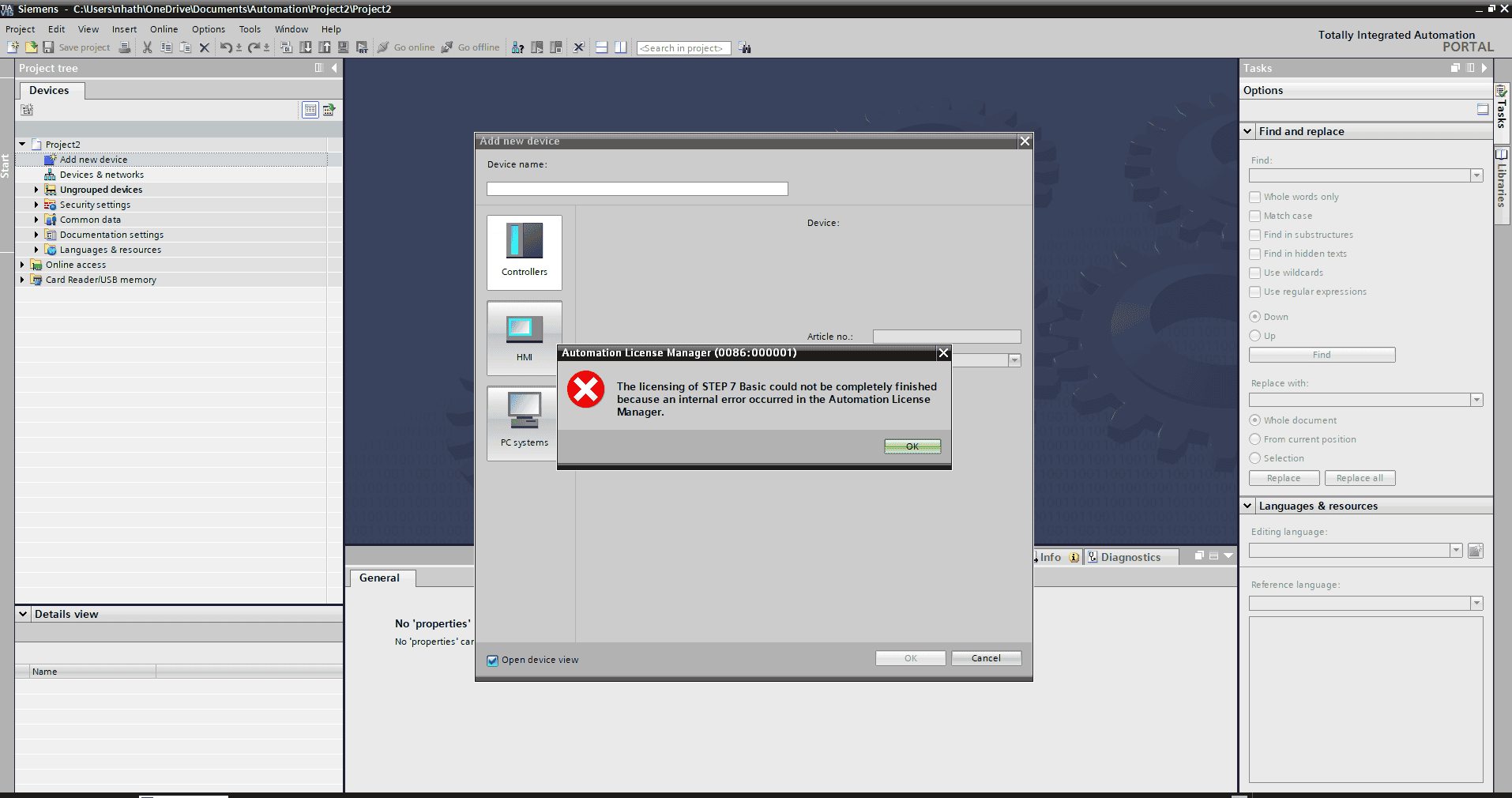

Khác với các phiên bản đời mới, Tia Portal V15 được thiết kế tối ưu nhất cho môi trường Windows 7 và Windows 10. Việc cố gắng cài đặt phiên bản V15 trên hệ điều hành Windows 11 có thể dẫn đến hiện tượng thiếu driver, không nhận diện được Automation License Manager hoặc xung đột khung giao diện.

Nếu bạn đang sử dụng Windows 11 và gặp lỗi, hãy xem cách khắc phục ở bài viết: Tia Portal V16: Khắc phục lỗi liên quan đến “Automation License Manager Service”

VII. Kết quả sau khi cài đặt thành công

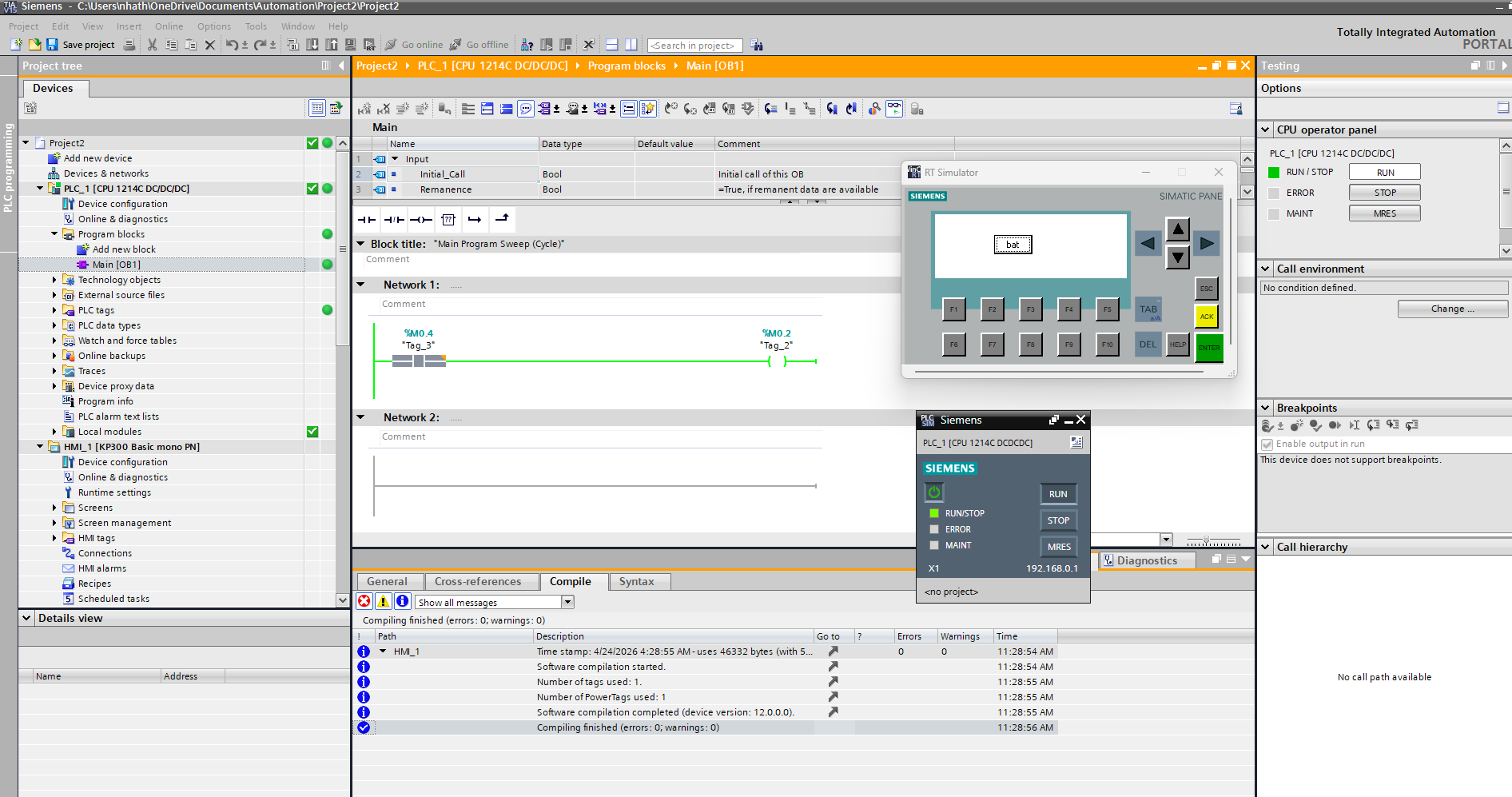

Để kiểm tra, bạn hãy thử khởi động phần mềm, tạo một project mới, thêm vào cấu hình phần cứng một mã PLC S7-1200 bất kỳ và viết một đoạn chương trình cơ bản. Sau đó, nhấn khởi chạy PLCSIM. Nếu cửa sổ PLCSIM mở lên, kết nối được thiết bị và cho phép Download to device, hệ thống của bạn đã sẵn sàng làm việc.
