SPEED7 Studio là phần mềm lập trình PLC và cấu hình hệ thống tự động hóa dành cho các bộ điều khiển VIPA, hiện thuộc hệ sinh thái sản phẩm của Yaskawa. Phần mềm cho phép người dùng lập trình PLC, cấu hình phần cứng, thiết lập mạng truyền thông và giám sát hoạt động của hệ thống trên cùng một môi trường làm việc.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ cùng bạn tìm hiểu SPEED7 Studio là gì, phần mềm hỗ trợ những dòng PLC nào, yêu cầu cấu hình máy tính và cách tải, cài đặt phiên bản dùng thử. Bên cạnh đó là một số lỗi thường gặp và hướng xử lý để bạn thuận tiện hơn trong quá trình sử dụng.
I. Tổng quan về phần mềm SPEED7 Studio
1. SPEED7 Studio là gì?
SPEED7 Studio là phần mềm lập trình và cấu hình thiết bị tự động hóa được phát triển cho hệ thống điều khiển VIPA sử dụng công nghệ SPEED7. Đây là môi trường kỹ thuật tích hợp, giúp người dùng thực hiện nhiều công việc từ thiết kế cấu hình phần cứng, viết chương trình PLC đến thiết lập truyền thông và theo dõi trạng thái thiết bị.
Thay vì phải chuyển đổi liên tục giữa nhiều công cụ, kỹ sư có thể quản lý các thành phần của hệ thống ngay trong một project SPEED7 Studio.
Một số chức năng nổi bật của phần mềm gồm:
- Lập trình PLC: Viết, chỉnh sửa và biên dịch chương trình bằng các ngôn ngữ như Ladder Diagram (LD), Function Block Diagram (FBD) và Instruction List (IL).
- Cấu hình phần cứng: Lựa chọn CPU, khai báo module I/O và sắp xếp thiết bị theo cấu hình thực tế.
- Thiết lập truyền thông: Cấu hình và quản lý các mạng công nghiệp như PROFIBUS, PROFINET và EtherCAT trên thiết bị hỗ trợ.
- Giám sát chương trình: Theo dõi trạng thái biến, kiểm tra tín hiệu và hỗ trợ chẩn đoán lỗi khi PLC hoạt động.
- Thiết kế giao diện giám sát: Tạo giao diện Web Visualization bằng công cụ đồ họa SVG tích hợp.
- Điều khiển chuyển động: Hỗ trợ các ứng dụng Motion Control, sử dụng Function Block theo chuẩn PLCopen và công cụ CAM Editor trên phiên bản phù hợp.
Một ưu điểm của SPEED7 Studio là cách tổ chức project khá trực quan. Các thành phần như CPU, module mở rộng, mạng truyền thông và chương trình điều khiển được quản lý theo cấu trúc thống nhất, giúp người dùng dễ theo dõi và chỉnh sửa.
Ngoài ra, phần mềm còn hỗ trợ các công cụ kiểm tra và giám sát dữ liệu online. Khi cần xử lý lỗi, kỹ sư có thể quan sát giá trị biến và trạng thái chương trình để xác định khu vực cần kiểm tra mà không phải dò tìm từng tín hiệu một cách thủ công.
2. SPEED7 Studio dùng cho PLC nào?
SPEED7 Studio được thiết kế chủ yếu cho các hệ thống PLC VIPA, đặc biệt là hai dòng System MICRO và System SLIO.
Các nhóm thiết bị thường được sử dụng với phần mềm bao gồm:
| Dòng thiết bị | Khả năng ứng dụng |
| VIPA System MICRO | Lập trình và cấu hình PLC nhỏ gọn cho các hệ thống điều khiển máy |
| VIPA System SLIO | Lập trình PLC, cấu hình module I/O và hệ thống truyền thông công nghiệp |
| VIPA 300S và 200V | Một số bộ điều khiển và phiên bản phần mềm cũ có hỗ trợ; cần kiểm tra chính xác model |
| VIPA HMI, Touch Panel và Panel PC | Cấu hình, thiết kế giao diện theo khả năng của phiên bản SPEED7 Studio |
Ngoài SPEED7 Studio, một số dòng PLC VIPA còn có thể được lập trình bằng WinPLC7 hoặc Siemens STEP 7 tùy model và phiên bản firmware.
Vì vậy, trước khi lựa chọn phần mềm, người dùng nên kiểm tra mã CPU đang sử dụng, tài liệu kỹ thuật của thiết bị và phiên bản phần mềm được nhà sản xuất khuyến nghị.
* Các phiên bản SPEED7 Studio
SPEED7 Studio được Yaskawa cung cấp với ba phiên bản thương mại chính:
| Phiên bản | Đặc điểm nổi bật |
| SPEED7 Studio LITE | Lập trình PLC MICRO, SLIO; hỗ trợ cấu hình truyền thông và Web Visualization; giới hạn chương trình người dùng 128 kB |
| SPEED7 Studio BASIC | Mở rộng khả năng cấu hình HMI, Panel PC và tích hợp hệ thống SCADA Movicon |
| SPEED7 Studio PRO | Bổ sung các công cụ nâng cao phục vụ chẩn đoán và ứng dụng điều khiển chuyển động |
Nếu chủ yếu học lập trình PLC hoặc xây dựng những ứng dụng điều khiển cơ bản, người dùng có thể bắt đầu bằng cách trải nghiệm phiên bản dùng thử trước khi lựa chọn giấy phép phù hợp.
II. Chuẩn bị trước khi cài đặt SPEED7 Studio
Trước khi tải và cài đặt SPEED7 Studio, bạn nên kiểm tra cấu hình máy tính, phiên bản Windows và dung lượng ổ cứng còn trống.
Việc chuẩn bị từ đầu sẽ hạn chế một số lỗi như không thể hoàn tất cài đặt, thiếu thành phần hệ thống hoặc phần mềm không khởi động được sau khi cài.
1. Kiểm tra cấu hình và hệ điều hành máy tính
Cấu hình tối thiểu:
| Thành phần | Cấu hình tối thiểu |
| Bộ xử lý | Intel Pentium 4 hoặc AMD Athlon 64 |
| Hệ điều hành | Windows 7, Windows 8 hoặc Windows 10 |
| RAM | Tối thiểu 2 GB |
| Dung lượng ổ cứng | Ít nhất 12 GB trống |
| Độ phân giải màn hình | Tối thiểu 1024 × 768 |
| Bộ nhớ đồ họa | 256 MB VRAM |
| Màu hiển thị | 16-bit |
Đây là yêu cầu trong tài liệu dành cho phiên bản phần mềm nêu trên, không có nghĩa tất cả phiên bản SPEED7 Studio đều sử dụng cùng một cấu hình.
Để làm việc thuận tiện hơn với các project có nhiều module, mạng truyền thông và chương trình điều khiển, người dùng nên chuẩn bị máy tính có:
- CPU Intel Core i5 hoặc tương đương.
- RAM từ 8 GB trở lên.
- Ổ SSD còn đủ dung lượng trống.
- Màn hình Full HD.
- Cổng Ethernet hoặc bộ chuyển đổi mạng phù hợp để kết nối PLC.
Đây là cấu hình tham khảo nhằm cải thiện trải nghiệm sử dụng, không phải thông số tối thiểu chính thức của nhà sản xuất.
2. SPEED7 Studio có mất phí không?
SPEED7 Studio là phần mềm có bản quyền, nhưng người dùng có thể tải và sử dụng thử miễn phí trong 30 ngày.
Yaskawa cung cấp phiên bản dùng thử để người dùng trải nghiệm môi trường lập trình, tìm hiểu các chức năng và đánh giá khả năng đáp ứng trước khi mua giấy phép sử dụng.
Sau khi hết thời gian dùng thử, người dùng cần kích hoạt giấy phép hợp lệ để tiếp tục sử dụng phần mềm.
Đối với các phiên bản thương mại LITE, BASIC và PRO, phạm vi tính năng sẽ khác nhau. Bạn nên kiểm tra nhu cầu thực tế để lựa chọn loại giấy phép phù hợp, tránh mua phiên bản có những tính năng không sử dụng đến.
Nếu chỉ muốn tìm hiểu giao diện hoặc học cách tạo project PLC VIPA, bạn có thể bắt đầu với bản dùng thử 30 ngày do nhà sản xuất cung cấp mà không cần tìm các công cụ kích hoạt không chính thức.
3. Một số lưu ý trước khi cài đặt
Để quá trình cài SPEED7 Studio diễn ra thuận lợi, bạn nên thực hiện một số công việc sau:
- Kiểm tra hệ điều hành và dung lượng ổ cứng còn trống.
- Tải đúng phiên bản SPEED7 Studio từ nguồn đáng tin cậy.
- Sao lưu các project PLC quan trọng nếu đang nâng cấp phần mềm.
- Đóng các chương trình không cần thiết trước khi cài.
- Sử dụng tài khoản Windows có quyền cài đặt phần mềm.
- Không tự ý xóa hoặc thay đổi các thành phần cài đặt đi kèm.
- Chuẩn bị kết nối mạng nếu muốn tải thêm tài liệu hoặc kích hoạt giấy phép.
III. Hướng dẫn tải và cài đặt SPEED7 Studio
Tải file cài đặt: [TẠI ĐÂY]

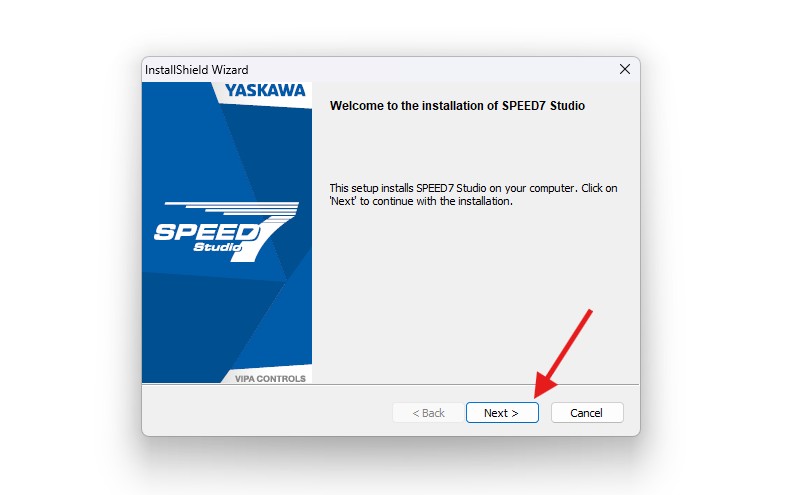

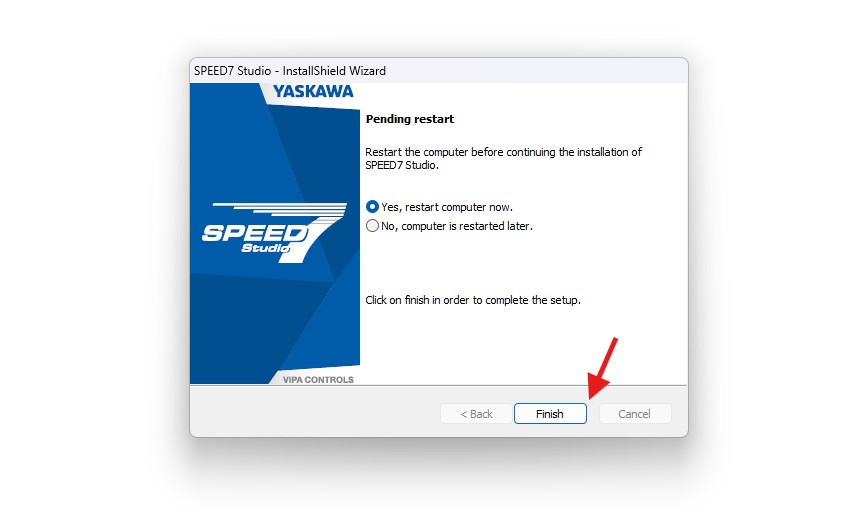

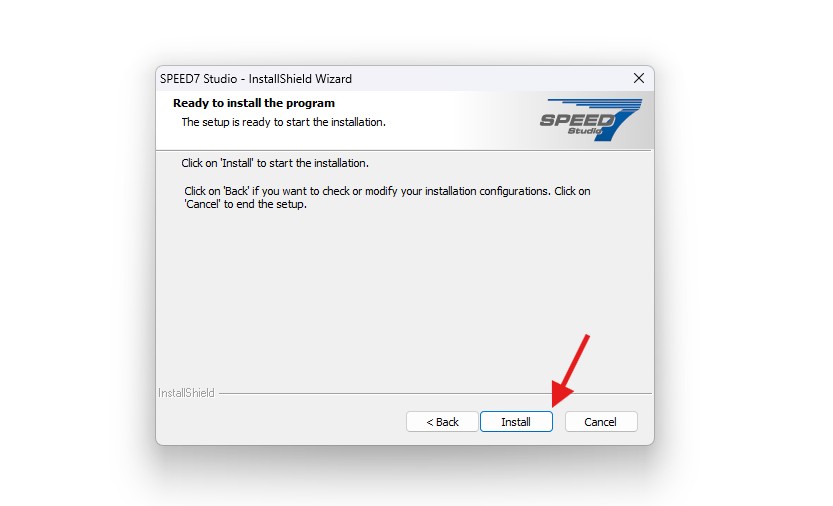

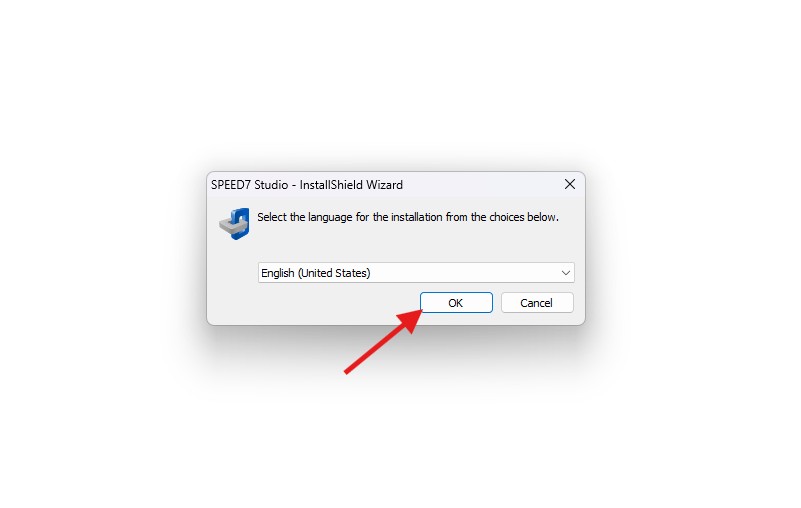

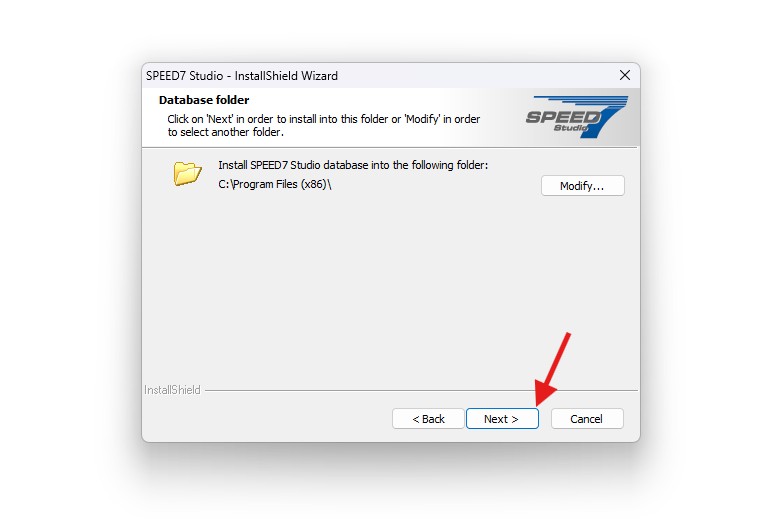

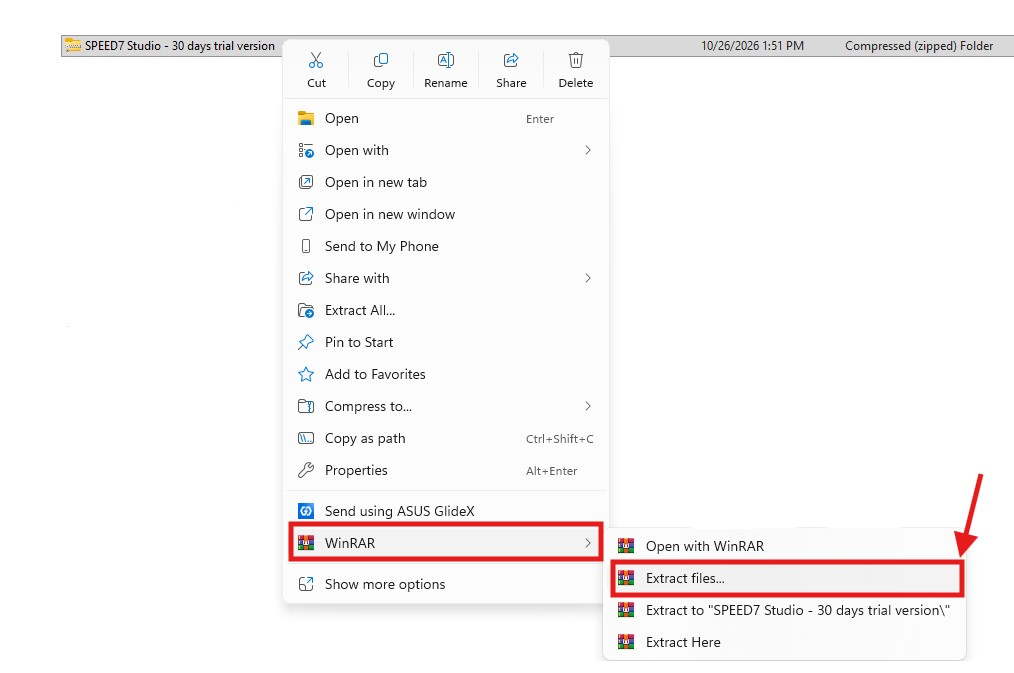

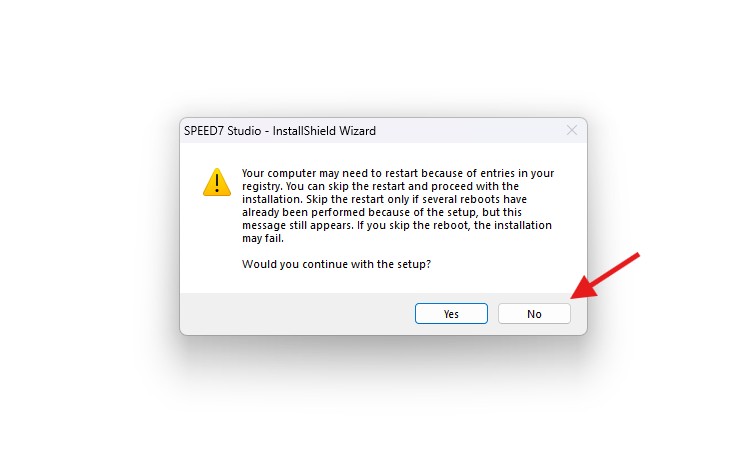

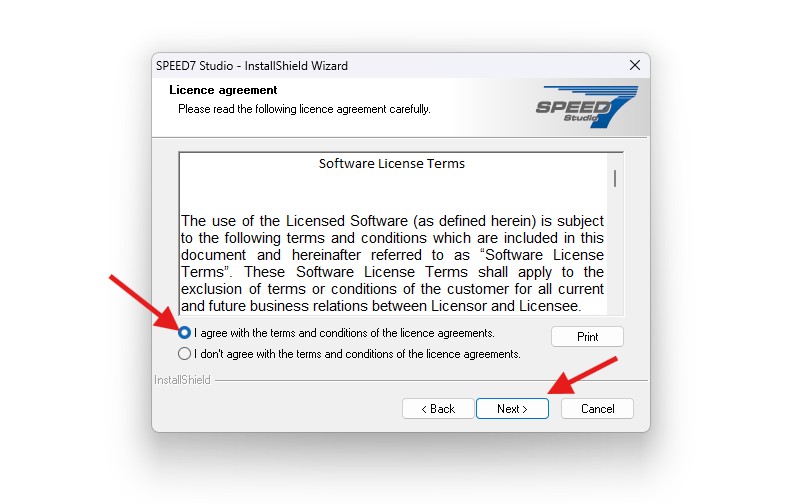

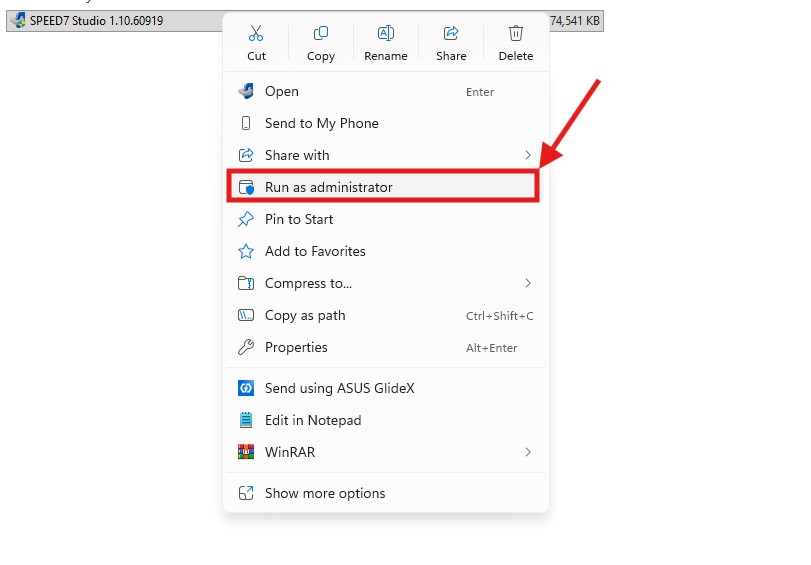

Sau khi tải file về, tiến hành cài đặt theo hướng dẫn sau đây:
Đây là giao diện phần mềm sau khi hoàn tất cài đặt:
IV. Những lỗi thường gặp khi cài đặt SPEED7 Studio và cách khắc phục
Trong quá trình cài đặt và sử dụng SPEED7 Studio, người dùng có thể gặp một số vấn đề liên quan đến bộ cài, hệ điều hành, giấy phép hoặc kết nối PLC.
Dưới đây là những tình huống thường gặp và hướng kiểm tra tương ứng.
| Lỗi thường gặp | Nguyên nhân có thể xảy ra | Cách khắc phục |
| Không mở được SPEED7 Studio | Cài đặt chưa hoàn chỉnh hoặc thiếu thành phần hệ thống | Kiểm tra thông báo lỗi, thử chạy bằng quyền Administrator và sửa chữa bộ cài |
| Cài đặt bị gián đoạn | File tải về bị lỗi, thiếu dung lượng hoặc không đủ quyền cài đặt | Kiểm tra ổ cứng, tải lại bộ cài và chạy với quyền phù hợp |
| Lỗi Microsoft .NET Framework | Thành phần .NET chưa được cài đúng hoặc không tương thích | Kiểm tra yêu cầu của phiên bản SPEED7 Studio và cài thành phần phù hợp |
| Lỗi Microsoft SQL Server | Dịch vụ SQL Server hoặc cơ sở dữ liệu cài đặt gặp vấn đề | Kiểm tra dịch vụ SQL và thông báo lỗi trước khi sửa chữa hoặc cài đặt lại |
| Không tìm thấy model PLC | Phiên bản SPEED7 Studio không hỗ trợ model hoặc thiếu dữ liệu phần cứng | Kiểm tra mã CPU, phiên bản phần mềm và danh mục thiết bị |
| Không kết nối được PLC | Sai IP, lỗi cáp mạng hoặc chọn nhầm giao diện truyền thông | Kiểm tra cáp, địa chỉ IP và cấu hình kết nối |
| Không thể kích hoạt phần mềm | License Key không hợp lệ hoặc quá trình kích hoạt gặp lỗi | Kiểm tra thông tin giấy phép và liên hệ nhà cung cấp |
| Không mở được project cũ | Khác phiên bản phần mềm hoặc dữ liệu project không tương thích | Kiểm tra phiên bản đã tạo project và sử dụng bản sao lưu |
| Download chương trình xuống PLC thất bại | Lỗi kết nối hoặc cấu hình project không khớp thiết bị thực tế | Kiểm tra thông báo lỗi, CPU, kết nối và cấu hình chương trình |
| Phần mềm hoạt động chậm | Máy tính thiếu tài nguyên hoặc project có dung lượng lớn | Đóng ứng dụng không cần thiết, kiểm tra RAM và ổ cứng |
Nếu phần mềm không mở được sau khi cài, bạn nên kiểm tra thông báo lỗi trước khi quyết định gỡ và cài đặt lại. Trong nhiều trường hợp, nguyên nhân nằm ở thành phần hỗ trợ hoặc khả năng tương thích của hệ điều hành.
Nếu cần tư vấn về PLC, HMI, Servo, biến tần và các giải pháp tự động hóa, bạn có thể liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ lựa chọn thiết bị phù hợp với nhu cầu thực tế.
