Sửa chữa servo Rockwell

I. Sửa chữa Servo Rockwell – Tự Động Hóa Toàn Cầu

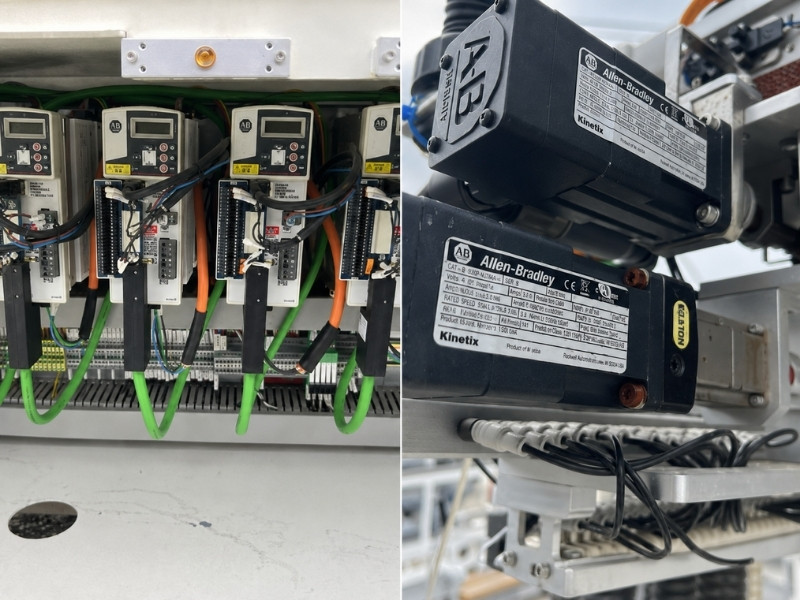

Servo Rockwell, thường được biết đến với thương hiệu Allen-Bradley và dòng sản phẩm Kinetix, được ứng dụng trong nhiều hệ thống điều khiển chuyển động yêu cầu độ chính xác cao. Thiết bị thường xuất hiện trên máy đóng gói, máy in công nghiệp, máy cắt, máy CNC, robot, dây chuyền lắp ráp, hệ thống băng tải đồng bộ, máy dán nhãn và các cơ cấu định vị nhiều trục.

Trong quá trình hoạt động, Servo Drive và động cơ Servo Rockwell có thể phát sinh sự cố do tải cơ khí vượt mức, nguồn điện dao động, nhiệt độ tủ điện cao, bụi bẩn, độ ẩm, cáp phản hồi xuống cấp hoặc linh kiện điện tử bên trong bị lão hóa. Những lỗi này có thể khiến động cơ không chạy, trục chuyển động sai vị trí, máy dừng đột ngột hoặc hệ thống liên tục báo Fault.

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa Servo Rockwell cho nhà máy sản xuất, đơn vị chế tạo máy, xưởng bảo trì và doanh nghiệp sử dụng hệ thống tự động hóa trên toàn quốc.

Phạm vi tiếp nhận gồm các dòng Kinetix 300, Kinetix 350, Kinetix 5100, Kinetix 5300, Kinetix 5500, Kinetix 5700 cùng những thế hệ cũ như Kinetix 6000, Kinetix 6200, Kinetix 6500 và một số dòng Servo Allen-Bradley khác. Các dòng sản phẩm có cấu trúc phần cứng, phương thức điều khiển và cách hiển thị mã lỗi khác nhau nên cần xác định chính xác model trước khi kiểm tra.

Hạng mục sửa chữa có thể bao gồm Servo Drive, động cơ Servo, bo nguồn, bo điều khiển, module công suất, encoder, phanh điện từ, cáp động lực, cáp phản hồi và các đầu nối liên quan.

Quá trình xử lý được thực hiện theo hướng khoanh vùng đúng nguyên nhân, tránh thay linh kiện không cần thiết và ưu tiên khôi phục thiết bị trong thời gian phù hợp. Việc sửa chữa đúng vị trí hư hỏng giúp doanh nghiệp hạn chế thời gian dừng máy, giảm chi phí mua mới và sớm đưa dây chuyền trở lại vận hành.

II. Tổng hợp các lỗi thường gặp của Servo Rockwell  và cách khắc phục

Mã lỗi	Tên lỗi	Nguyên nhân thường gặp	Cách khắc phục
FLT S05	MTR OVERTEMP FL – Động cơ quá nhiệt	Nhiệt độ động cơ vượt giới hạn cài đặt của nhà sản xuất; motor hoạt động liên tục với mô-men cao; nhiệt độ môi trường lớn; khả năng tản nhiệt kém; cảm biến nhiệt trong motor hoặc encoder phản hồi bất thường.	1. Dừng máy và chờ động cơ nguội. 2. Kiểm tra mức tải và mô-men thực tế của motor. 3. Bảo đảm motor hoạt động trong giới hạn mô-men liên tục. 4. Giảm nhiệt độ môi trường và cải thiện khả năng thông gió. 5. Kiểm tra cơ cấu truyền động có bị bó hoặc kẹt không. 6. Kiểm tra cảm biến nhiệt, encoder và cáp phản hồi nếu motor không nóng nhưng vẫn báo lỗi.
FLT S07	MTR OVERLOAD FL – Quá tải nhiệt động cơ	Mô hình nhiệt của động cơ đã vượt giới hạn cho phép; tải cơ khí quá lớn; trục máy bị kẹt; chu kỳ tăng giảm tốc diễn ra liên tục; tốc độ hoặc gia tốc đặt quá cao; công suất motor không phù hợp với tải.	1. Kiểm tra cơ cấu máy, bạc đạn, hộp số và khớp nối. 2. Kiểm tra trục có bị bó, kẹt hoặc va chạm không. 3. Giảm tốc độ, gia tốc hoặc mô-men yêu cầu. 4. Tăng thời gian tăng tốc và giảm tốc. 5. Điều chỉnh lại profile chuyển động để giảm chu kỳ tải nặng. 6. Kiểm tra việc lựa chọn công suất Servo Drive và motor.
FLT S09	MTR PHASE LOSS – Mất pha động cơ	Chức năng Torque Prove phát hiện dòng điện motor thấp hơn giới hạn; cáp động lực bị đứt hoặc tiếp xúc kém; đầu nối motor lỏng; một cuộn dây motor bị hở; một nhánh công suất của Servo Drive không hoạt động.	1. Ngắt nguồn và chờ điện áp DC Bus giảm về mức an toàn. 2. Kiểm tra các đầu nối động lực giữa Servo Drive và motor. 3. Đo thông mạch cáp động lực. 4. Đo điện trở giữa các pha của motor và so sánh độ cân bằng. 5. Kiểm tra dây bị đứt ngầm tại vị trí thường xuyên uốn cong. 6. Kiểm tra module công suất và mạch kích nếu motor và cáp không có bất thường.
FLT S16	GROUND CURRENT – Dòng rò xuống đất vượt giới hạn	Mạch công suất phát hiện dòng điện xuống đất quá lớn; cáp motor bị chạm vỏ; cách điện cuộn dây suy giảm; đầu nối nhiễm ẩm; dây DC Bus đấu sai hoặc bị chạm khi sử dụng module tụ điện.	1. Ngắt toàn bộ nguồn điện và xác nhận DC Bus đã xả hết. 2. Tháo cáp motor khỏi Servo Drive. 3. Đo cách điện từng pha motor với vỏ bằng thiết bị phù hợp. 4. Kiểm tra cáp động lực có bị cháy, dập hoặc nhiễm ẩm không. 5. Kiểm tra đầu nối và dây tiếp địa. 6. Kiểm tra dây DC Bus nếu hệ thống sử dụng capacitor module. 7. Thử motor và cáp khác tương thích để khoanh vùng nguyên nhân. 8. Kiểm tra tầng công suất nếu lỗi vẫn còn khi đã tách motor.
FLT S31	BUS REG FAILURE – Lỗi mạch điều chỉnh DC Bus	Mạch Shunt phát hiện điện trở xả hoặc đầu nối Shunt bị chập; dây đấu điện trở hãm sai; điện trở tái sinh hư hỏng; mạch điều khiển Shunt bên trong Servo Drive bất thường.	1. Ngắt nguồn và chờ DC Bus xả hết điện. 2. Kiểm tra đầu nối và dây dẫn của điện trở Shunt. 3. Tháo điện trở Shunt khỏi Servo Drive. 4. Đo giá trị điện trở và đối chiếu với thông số thiết bị. 5. Kiểm tra dây dẫn có bị chạm chập hoặc chạm vỏ không. 6. Kiểm tra transistor điều khiển Shunt và mạch kích. 7. Kiểm tra hoặc thay Servo Drive nếu điện trở Shunt bên trong bị chập.
FLT S33	BUS UNDERVOLT FL – Điện áp DC Bus thấp	Điện áp DC Bus thấp hơn giới hạn của nhà sản xuất; nguồn AC đầu vào thấp; nguồn bị sụt áp tức thời; mất pha; contactor hoặc đầu nối không ổn định; tụ DC Bus hoặc mạch chỉnh lưu suy giảm.	1. Đo điện áp nguồn AC đầu vào. 2. Kiểm tra hiện tượng mất pha hoặc sụt áp. 3. Theo dõi nguồn điện trong thời điểm các trục tăng tốc. 4. Kiểm tra aptomat, cầu chì, contactor và đầu nối nguồn. 5. Kiểm tra công suất máy biến áp cấp cho hệ thống. 6. Kiểm tra diode chỉnh lưu, mạch nạp trước và tụ DC Bus. 7. Kiểm tra mạch đo điện áp nếu điện áp thực tế vẫn bình thường. 8. Cân nhắc sử dụng UPS phù hợp khi nguồn thường xuyên bị gián đoạn ngắn.
FLT S35	BUS OVERVOLT FL – Điện áp DC Bus quá cao	Điện áp DC Bus vượt giới hạn; nguồn đầu vào cao; tải có quán tính lớn; thời gian giảm tốc quá ngắn; nhiều trục đồng thời trả năng lượng về DC Bus; điện trở Shunt bị đứt hoặc mạch hãm không hoạt động.	1. Đo và kiểm tra điện áp nguồn AC đầu vào. 2. Tăng thời gian giảm tốc của các trục. 3. Hạn chế dừng nhanh hoặc đảo chiều liên tục. 4. Kiểm tra profile chuyển động của tất cả Servo Drive dùng chung DC Bus. 5. Tháo và đo điện trở Shunt. 6. Kiểm tra dây đấu điện trở tái sinh. 7. Kiểm tra transistor Shunt và mạch điều khiển hãm. 8. Bổ sung khả năng xử lý năng lượng tái sinh nếu tải có quán tính lớn.
FLT S54	POSN ERROR – Sai lệch vị trí quá lớn	Sai lệch giữa vị trí lệnh và vị trí thực vượt giá trị Position Error Tolerance trong khoảng thời gian quy định; tải bị kẹt; motor không đủ công suất; gia tốc cao; vòng vị trí chưa được hiệu chỉnh; dây motor bất thường.	1. Kiểm tra trục máy có bị kẹt hoặc va chạm không. 2. Kiểm tra phanh motor đã nhả hoàn toàn chưa. 3. Kiểm tra cáp động lực và đầu nối motor. 4. Giảm tốc độ và gia tốc của profile chuyển động. 5. Kiểm tra và hiệu chỉnh vòng điều khiển vị trí. 6. Điều chỉnh Feedforward Gain khi phù hợp. 7. Kiểm tra công suất Servo Drive và motor so với tải. 8. Chỉ điều chỉnh Position Error Tolerance và Position Error Tolerance Time sau khi đã loại trừ lỗi cơ khí và phần cứng.

Nếu đã kiểm tra nguồn cấp, cáp động lực, cáp feedback, động cơ, phanh và cơ cấu truyền động nhưng Servo Rockwell Kinetix 5500 vẫn tiếp tục báo lỗi, thiết bị có thể đã hư hỏng bo nguồn, tụ DC Bus, module IGBT, mạch kích công suất, cảm biến dòng hoặc bo tiếp nhận tín hiệu encoder.

Khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được tư vấn, kiểm tra nguyên nhân và lựa chọn phương án xử lý phù hợp.

HN: 0961.320.333 – HCM: 0981.810.800

III. Rủi ro tiềm ẩn khi tự sửa chữa Servo Rockwell

Servo Rockwell là thiết bị điều khiển chuyển động có cấu trúc phức tạp. Bên trong Servo Drive gồm mạch chỉnh lưu, tụ DC Bus, module công suất, mạch điều khiển, mạch truyền thông, bộ nhớ và khối tiếp nhận tín hiệu phản hồi có độ nhạy cao.

Việc tự tháo hoặc đo kiểm khi không có chuyên môn có thể làm lỗi ban đầu trở nên nghiêm trọng hơn, đồng thời gây mất an toàn cho người thực hiện.

1. Nguy cơ điện giật

Sau khi ngắt nguồn, tụ DC Bus bên trong Servo Drive vẫn có thể lưu điện áp nguy hiểm. Đối với Kinetix 5500, hướng dẫn của Rockwell yêu cầu ngắt nguồn đầu vào, chờ tối thiểu 5 phút để điện áp DC Bus suy giảm và phải xác nhận tình trạng an toàn trước khi thao tác vào phần đấu nối công suất.

Không nên chỉ dựa vào việc màn hình hoặc đèn báo đã tắt để kết luận thiết bị không còn điện.

2. Làm cháy module công suất

Việc đo nhầm chân, chạm que đo hoặc cấp nguồn khi bo mạch chưa được lắp đúng có thể làm hỏng IGBT, diode chỉnh lưu, tụ lọc, mạch kích công suất và cảm biến dòng.

Một module công suất đang hư hỏng nhẹ có thể bị chập hoàn toàn nếu thiết bị được cấp điện nhiều lần mà chưa xác định nguyên nhân.

3. Khiến lỗi lan sang động cơ và encoder

Đấu sai dây motor, sử dụng cáp không tương thích hoặc cấp nguồn sai điện áp có thể làm Servo Drive báo quá dòng, động cơ rung giật hoặc encoder mất dữ liệu.

Trong hệ thống sử dụng phản hồi DSL hoặc Hiperface, việc đấu sai chân hoặc xử lý lớp chống nhiễu không đúng còn có thể gây lỗi giao tiếp chập chờn, rất khó xác định khi máy đang vận hành.

4. Mất cấu hình và dữ liệu trục

Tự ý khôi phục mặc định, thay đổi thông số hoặc tải sai project có thể làm mất cấu hình động cơ, giới hạn mô-men, thông số tuning, chiều quay, tỷ số truyền cơ khí và các giá trị liên quan đến vị trí.

Đối với hệ thống điều khiển tích hợp với Studio 5000, việc cấu hình sai còn có thể khiến trục không kết nối được với Controller hoặc không thực hiện đúng chu trình ban đầu.

5. Gây nguy hiểm cho người và máy móc

Sau khi reset Fault, trục Servo có thể chuyển động bất ngờ nếu lệnh Enable vẫn còn hoặc chương trình điều khiển tiếp tục thực hiện chu trình.

Motor có thể quay sai chiều, tăng tốc nhanh hoặc làm cơ cấu trượt khỏi giới hạn hành trình. Điều này đặc biệt nguy hiểm trên trục nâng hạ, trục ép, bàn trượt và cơ cấu có tải treo.

6. Ảnh hưởng đến khả năng sửa chữa và bảo hành

Tự ý tháo vỏ, cắt dây, thay sai linh kiện hoặc làm mất tem có thể gây khó khăn cho quá trình xác định lỗi sau đó.

Linh kiện không đúng điện áp, dòng điện, tần số đóng cắt hoặc đặc tính nhiệt có thể hoạt động trong thời gian ngắn nhưng nhanh chóng tái hỏng khi thiết bị chạy tải.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa Servo Rockwell?

Lựa chọn đúng đơn vị sửa chữa giúp doanh nghiệp giảm thời gian dừng dây chuyền, hạn chế lỗi tái diễn và tránh phải thay mới toàn bộ hệ thống khi hư hỏng chỉ tập trung tại một bo mạch hoặc một bộ phận cụ thể.

1. Đội ngũ kỹ thuật có kinh nghiệm

Kỹ thuật viên của Tự Động Hóa Toàn Cầu có kinh nghiệm kiểm tra Servo Drive, động cơ Servo và các thiết bị điều khiển chuyển động công nghiệp.

Quá trình chẩn đoán được chia theo từng nhóm gồm nguồn đầu vào, DC Bus, module công suất, mạch điều khiển, truyền thông, encoder, phanh và hệ thống dây kết nối. Cách kiểm tra theo từng khu vực giúp rút ngắn thời gian khoanh vùng nguyên nhân.

2. Ưu tiên bảo toàn cấu hình thiết bị

Trước khi sửa chữa, kỹ thuật viên kiểm tra khả năng sao lưu hoặc ghi nhận những thông số quan trọng khi tình trạng Servo Drive cho phép.

Việc lưu lại cấu hình giúp hạn chế mất dữ liệu, đồng thời hỗ trợ quá trình lắp thiết bị trở lại hệ thống sau khi hoàn thành sửa chữa.

Đối với Servo Rockwell, cần đặc biệt lưu ý mối liên hệ giữa cấu hình trục trong Controller, model Servo Drive, model motor, loại feedback và phiên bản phần mềm đang sử dụng.

3. Linh kiện được lựa chọn đúng đặc tính kỹ thuật

Linh kiện thay thế được xem xét theo điện áp làm việc, dòng điện, công suất, tần số đóng cắt, nhiệt độ, sai số và khả năng tương thích với mạch nguyên bản.

Không sử dụng tùy tiện linh kiện không rõ thông số hoặc lựa chọn chỉ dựa trên hình dạng bên ngoài. Điều này giúp giảm nguy cơ tái hỏng khi Servo Drive hoạt động ở tải cao.

4. Trang bị thiết bị kiểm tra chuyên dụng

Quá trình sửa chữa có thể sử dụng đồng hồ đo, máy hiện sóng, thiết bị kiểm tra cách điện, nguồn cấp thử, thiết bị phát tín hiệu và các dụng cụ kỹ thuật cần thiết.

Các thiết bị này hỗ trợ đánh giá nguồn điều khiển, nguồn công suất, xung kích IGBT, tín hiệu encoder, trạng thái truyền thông và phản hồi dòng điện.

5. Kiểm tra trước khi bàn giao

Sau khi xử lý hư hỏng, Servo Drive được kiểm tra lại khả năng khởi động, trạng thái Fault, tín hiệu Enable, phản hồi encoder và khả năng điều khiển động cơ.

Khi có đủ Drive, motor và dây kết nối tương thích, bộ Servo được chạy thử chiều quay, tốc độ, khả năng tăng giảm tốc, phản hồi vị trí và trạng thái nhiệt độ trước khi bàn giao.

6. Hỗ trợ kỹ thuật trong thời gian bảo hành

Khách hàng tiếp tục được tư vấn đối với hạng mục đã sửa chữa trong thời gian bảo hành.

Khi thiết bị xuất hiện lại cảnh báo, kỹ thuật viên sẽ hỗ trợ phân tích điều kiện phát sinh lỗi, kiểm tra nguyên nhân đến từ Servo hay từ nguồn điện, dây dẫn, tải cơ khí và hệ thống điều khiển bên ngoài.

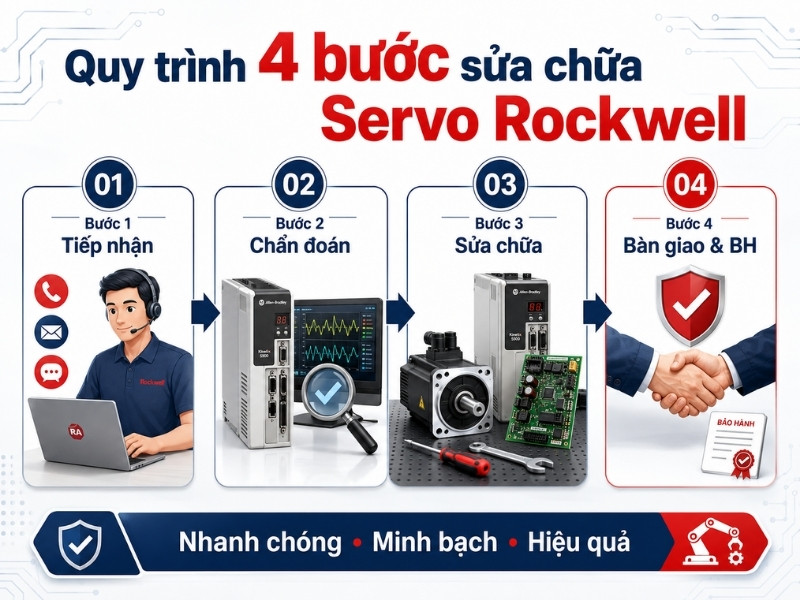

V. Quy trình 4 bước tiếp nhận sửa chữa Servo

Bước 1: Tiếp nhận thông tin thiết bị

Khi khách hàng có nhu cầu sửa chữa Servo Rockwell, bộ phận kỹ thuật sẽ ghi nhận những thông tin ban đầu như:

• Model Servo Drive và động cơ Servo.
• Mã Bulletin hoặc Catalog Number của thiết bị.
• Công suất, điện áp và dòng điện định mức.
• Dòng sản phẩm như Kinetix 300, 350, 5100, 5300, 5500, 5700 hoặc dòng khác.
• Mã Fault và số phụ đang hiển thị.
• Hiện tượng thực tế của động cơ và Servo Drive.
• Thời điểm xảy ra lỗi trong chu trình máy.
• Tình trạng máy trước khi phát sinh sự cố.
• Những bộ phận khách hàng đã kiểm tra hoặc thay thế.
• Phiên bản Studio 5000 và cấu hình điều khiển khi có liên quan.

Các thông tin này giúp kỹ thuật viên đánh giá sơ bộ nguyên nhân và chuẩn bị phương án kiểm tra phù hợp.

Bước 2: Chẩn đoán lỗi và tư vấn phương án khắc phục

Sau khi tiếp nhận thông tin, kỹ thuật viên hướng dẫn khách hàng kiểm tra những yếu tố cơ bản như nguồn cấp, cầu chì, contactor, dây động lực, cáp phản hồi, phanh motor, tín hiệu Enable, tải cơ khí và cấu hình trục.

Trường hợp lỗi liên quan đến kết nối hệ thống, khách hàng có thể được hướng dẫn kiểm tra trạng thái mạng EtherNet/IP, địa chỉ IP, cấu hình Module, Axis Properties và lịch sử Fault trên Controller.

Nếu chưa thể xác định chính xác nguyên nhân từ xa, khách hàng có thể gửi Servo Drive, động cơ, cáp motor và cáp feedback về Tự Động Hóa Toàn Cầu.

Thiết bị được kiểm tra trực tiếp để xác định khu vực hư hỏng, đánh giá khả năng sửa chữa và thông báo chi phí dự kiến. Quá trình sửa chữa chỉ được tiến hành sau khi khách hàng đồng ý với phương án đã tư vấn.

Bước 3: Tiến hành sửa chữa Servo Rockwell

Tùy theo tình trạng thực tế, quá trình sửa chữa có thể bao gồm:

• Vệ sinh thiết bị và kiểm tra các dấu hiệu cháy, ẩm, oxy hóa hoặc quá nhiệt.
• Kiểm tra mạch nguồn, tụ DC Bus, module công suất, mạch kích và hệ thống hãm.
• Kiểm tra bo điều khiển, bộ nhớ, cổng truyền thông và kết nối EtherNet/IP.
• Kiểm tra cáp kết nối, encoder, cuộn dây, độ cách điện, bạc đạn và phanh điện từ của motor.
• Sửa chữa bo mạch, phục hồi đường mạch hoặc thay thế linh kiện hư hỏng.
• Kiểm tra khả năng tương thích giữa Servo Drive và motor, đồng thời rà soát lại cấu hình trục.
• Chạy thử các chức năng Enable, chiều quay, tốc độ và tín hiệu phản hồi vị trí.

Sau khi sửa chữa, thiết bị được chạy thử không tải tối thiểu 30 phút. Khi có đầy đủ Servo Drive, motor, dây kết nối và điều kiện kiểm tra phù hợp, bộ servo tiếp tục được chạy thử có tải trong khoảng 2 giờ để theo dõi dòng điện, nhiệt độ và độ ổn định trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Servo Rockwell sau khi đạt yêu cầu kiểm tra được dán tem, ghi nhận nội dung đã sửa chữa và bàn giao cho khách hàng theo phương thức đã thống nhất.

Thời gian bảo hành tiêu chuẩn là 6 tháng. Khách hàng có thể lựa chọn gói bảo hành 12 tháng, 24 tháng hoặc thỏa thuận thời gian phù hợp với tình trạng và đặc điểm của từng thiết bị.

Cam kết minh bạch: Trường hợp khách hàng không đồng ý sửa chữa sau khi nhận báo giá, Tự Động Hóa Toàn Cầu hoàn trả thiết bị theo đúng hiện trạng đã tiếp nhận; không tự ý thay đổi thông số, thay linh kiện hoặc đánh tráo linh kiện bên trong Servo Drive và động cơ.

Khi Servo Rockwell gặp lỗi, khách hàng hãy liên hệ ngay với Tự Động Hóa Toàn Cầu để được kỹ thuật viên tư vấn và kiểm tra.
