Sửa chữa servo Mitsubishi

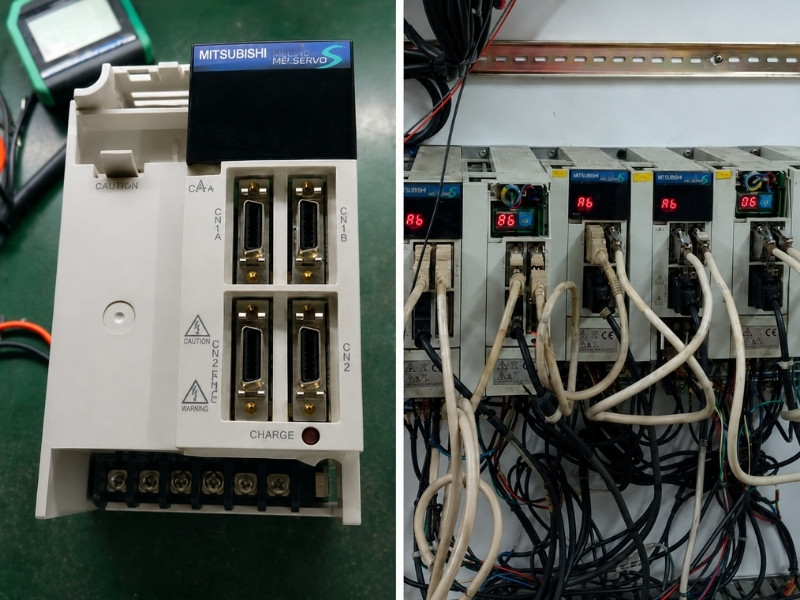

I. Sửa chữa Servo Mitsubishi – Tự Động Hóa Toàn Cầu

Servo Mitsubishi được sử dụng rộng rãi trong máy CNC, máy đóng gói, máy in, máy cắt, dây chuyền lắp ráp, hệ thống định vị, máy dệt và nhiều thiết bị tự động hóa khác. Trong quá trình vận hành lâu dài, Servo Drive và động cơ Servo có thể phát sinh lỗi do linh kiện lão hóa, nguồn điện không ổn định, tải cơ khí quá lớn, môi trường làm việc khắc nghiệt hoặc hệ thống dây dẫn bị xuống cấp.

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa Servo Mitsubishi cho khách hàng tại nhà máy, xưởng sản xuất và các đơn vị chế tạo máy trên toàn quốc. Với đội ngũ kỹ thuật có kinh nghiệm, quy trình kiểm tra rõ ràng cùng hệ thống máy đo chuyên dụng, chúng tôi có khả năng tiếp nhận nhiều dòng Servo Mitsubishi như MR-J2S, MR-J3, MR-J4, MR-JE và các thế hệ khác. Phạm vi xử lý bao gồm Servo Drive, động cơ Servo, encoder, phanh điện từ, cáp động lực, cáp encoder và những bộ phận liên quan.

Quá trình sửa chữa tập trung xác định đúng nguyên nhân hư hỏng, hạn chế thay thế không cần thiết và ưu tiên khôi phục thiết bị trong thời gian sớm nhất. Qua đó, doanh nghiệp có thể giảm thời gian dừng máy, tiết kiệm chi phí đầu tư mới và nhanh chóng đưa dây chuyền trở lại hoạt động ổn định.

II. Tổng hợp các lỗi thường gặp của Servo Mitsubishi và cách khắc phục

Mã lỗi	Tên lỗi	Nguyên nhân thường gặp	Cách khắc phục
AL.10	Undervoltage – Điện áp thấp	Điện áp nguồn điều khiển hoặc nguồn mạch chính bị giảm; nguồn cấp mất pha, sụt áp; contactor, aptomat hoặc đầu nối tiếp xúc không tốt; công suất nguồn không đáp ứng; mạch nguồn bên trong Servo Drive bị lỗi.	1. Đo điện áp nguồn đầu vào của Servo Drive. 2. Kiểm tra aptomat, cầu chì, contactor và dây cấp nguồn. 3. Kiểm tra hiện tượng mất pha hoặc sụt áp khi motor tăng tốc. 4. Siết chặt các đầu nối nguồn. 5. Kiểm tra máy biến áp và công suất nguồn cấp. 6. Kiểm tra bo nguồn, mạch chỉnh lưu và mạch đo điện áp nếu lỗi tiếp tục xuất hiện.
AL.16	Encoder Initial Communication Error – Lỗi giao tiếp ban đầu với encoder	Cáp encoder chưa kết nối, lỏng giắc hoặc đứt dây; sử dụng encoder không tương thích; encoder bị hỏng; tín hiệu chịu ảnh hưởng của nhiễu điện từ; bo tiếp nhận tín hiệu encoder trong Servo Drive bất thường.	1. Ngắt nguồn và chờ tụ DC Bus xả hết điện. 2. Kiểm tra, cắm chặt giắc encoder tại motor và Servo Drive. 3. Đo thông mạch từng lõi cáp encoder. 4. Đối chiếu model motor, encoder và Servo Drive. 5. Tách cáp encoder khỏi dây động lực và nguồn gây nhiễu. 6. Thử bằng cáp hoặc motor khác tương thích. 7. Kiểm tra bo giao tiếp encoder nếu lỗi vẫn còn.
AL.20 / AL.21	Encoder Normal Communication Error – Lỗi giao tiếp encoder khi vận hành	Cáp encoder bị đứt ngầm, lỏng đầu nối hoặc tiếp xúc chập chờn; tín hiệu encoder bị nhiễu; dữ liệu phản hồi bất thường; encoder hoặc phần cứng tiếp nhận tín hiệu bị hỏng.	1. Dừng máy và ngắt nguồn an toàn. 2. Kiểm tra độ chắc chắn của các giắc encoder. 3. Đo thông mạch cáp khi để thẳng và khi uốn cong. 4. Kiểm tra lớp chống nhiễu và dây tiếp địa. 5. Không đi chung cáp encoder với dây U/V/W. 6. Thử thay cáp encoder để loại trừ lỗi dây. 7. Kiểm tra encoder và bo điều khiển của Servo Drive.
AL.25	Absolute Position Erased – Mất dữ liệu vị trí tuyệt đối	Pin encoder yếu hoặc hết điện; cáp pin bị đứt hoặc tháo khỏi Servo Drive; cáp encoder bị ngắt khi hệ thống không còn nguồn duy trì; dữ liệu vị trí tuyệt đối chưa được thiết lập hoặc đã bị xóa.	1. Kiểm tra điện áp của pin encoder. 2. Kiểm tra cáp pin, hộp pin và đầu nối CN4. 3. Thay đúng loại pin được chỉ định. 4. Kiểm tra lại cáp encoder và các đầu nối liên quan. 5. Xóa cảnh báo sau khi xử lý nguyên nhân. 6. Thực hiện lại thiết lập vị trí gốc hoặc Home Position Return trước khi vận hành máy.
AL.31	Overspeed – Quá tốc độ	Lệnh tốc độ hoặc tần số xung quá cao; tỷ số truyền điện tử cài đặt không phù hợp; thời gian tăng tốc quá ngắn; Servo bị dao động do gain lớn; tín hiệu encoder sai hoặc cơ cấu truyền động làm motor mất ổn định.	1. Kiểm tra tốc độ lệnh từ PLC hoặc bộ điều khiển chuyển động. 2. Kiểm tra tần số xung đầu vào. 3. Điều chỉnh lại tỷ số truyền điện tử. 4. Tăng thời gian tăng và giảm tốc. 5. Kiểm tra dây U/V/W và cáp encoder. 6. Hiệu chỉnh lại gain nếu motor rung hoặc dao động. 7. Kiểm tra encoder và bo xử lý tín hiệu tốc độ.
AL.32	Overcurrent – Quá dòng	Dây U/V/W bị chạm chập hoặc chạm đất; cuộn dây motor hư hỏng; tải cơ khí bị kẹt; phanh motor chưa nhả; tăng tốc quá nhanh; module IGBT, mạch kích hoặc mạch đo dòng của Servo Drive bị lỗi.	1. Ngắt nguồn và chờ tụ DC Bus xả hết điện. 2. Tháo motor khỏi Servo Drive để kiểm tra riêng. 3. Đo điện trở và cách điện cuộn dây motor. 4. Kiểm tra cáp động lực U/V/W. 5. Kiểm tra cơ cấu truyền động, bạc đạn, hộp số và khớp nối.6. Kiểm tra nguồn và hoạt động của phanh điện từ. 7. Tăng thời gian tăng tốc nếu tải có quán tính lớn.8. Kiểm tra IGBT, mạch kích công suất và cảm biến dòng.
AL.33	Overvoltage – Quá áp	Điện áp nguồn đầu vào cao; năng lượng tái sinh làm điện áp DC Bus tăng; thời gian giảm tốc ngắn; điện trở tái sinh bị đứt hoặc chọn sai; tải có quán tính lớn; mạch đo điện áp bất thường.	1. Đo và ổn định điện áp nguồn cấp. 2. Kiểm tra nguồn có tăng áp bất thường không. 3. Tăng thời gian giảm tốc. 4. Giảm tần suất dừng nhanh hoặc đảo chiều liên tục. 5. Kiểm tra điện trở tái sinh và dây đấu. 6. Kiểm tra tham số bộ tái sinh. 7. Kiểm tra transistor hãm và mạch đo điện áp DC Bus nếu nguồn thực tế vẫn bình thường.
AL.45 / AL.46	Servo Drive hoặc động cơ quá nhiệt	Nhiệt độ môi trường cao; Servo Drive lắp quá sát; khe thông gió, quạt hoặc bộ tản nhiệt bị bụi bẩn; thiết bị hoạt động quá tải; chu kỳ tăng giảm tốc liên tục; cảm biến nhiệt trong encoder bị lỗi.	1. Kiểm tra nhiệt độ trong tủ điện và quanh motor. 2. Bảo đảm nhiệt độ môi trường của Servo Drive không vượt giới hạn cho phép. 3. Vệ sinh quạt, khe thông gió và bộ tản nhiệt. 4. Kiểm tra khoảng cách lắp đặt giữa các thiết bị. 5. Giảm tải hoặc điều chỉnh chu trình vận hành. 6. Kiểm tra quạt làm mát và thay mới nếu quay yếu hoặc không quay. 7. Kiểm tra cảm biến nhiệt, encoder và tình trạng thực tế của motor.

Các mã AL.31, AL.32 và AL.33 lần lượt liên quan đến quá tốc độ, quá dòng và quá áp; trong khi AL.45, AL.46, AL.50, AL.51 và AL.52 liên quan đến nhiệt độ, quá tải và sai lệch vị trí. Nguyên nhân cụ thể cần được xác định theo số chi tiết hiển thị trên Servo Drive.

Nếu đã kiểm tra nguồn điện, dây motor, cáp encoder, tải cơ khí và thông số nhưng Servo Mitsubishi vẫn tiếp tục báo lỗi, thiết bị có thể đã hư hỏng bo nguồn, bo điều khiển, module IGBT, mạch đo dòng hoặc mạch tiếp nhận tín hiệu encoder. Khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ kiểm tra lỗi, tư vấn nguyên nhân và lựa chọn phương án sửa chữa phù hợp.

HN: 0961.320.333 – HCM: 0981.810.800

III. Rủi ro tiềm ẩn khi tự sửa chữa Servo Mitsubishi

Servo Mitsubishi là thiết bị điều khiển công suất có cấu tạo phức tạp, bên trong gồm mạch nguồn, tụ DC Bus, module công suất, mạch điều khiển, mạch encoder và nhiều linh kiện có độ nhạy cao. Việc tự tháo thiết bị khi không có chuyên môn và dụng cụ phù hợp có thể dẫn đến những rủi ro sau:

*Nguy cơ điện giật do điện áp tồn dư

Tụ điện bên trong Servo Drive vẫn có thể tích điện sau khi đã ngắt nguồn. Đối với MELSERVO-JE, trước khi đấu dây hoặc kiểm tra cần tắt nguồn, chờ ít nhất 15 phút và xác nhận đèn báo tích điện đã tắt.

*Làm hỏng module công suất

Việc đo nhầm điểm, chập que đo hoặc cấp điện khi bo mạch chưa được lắp đúng có thể làm cháy IGBT, diode chỉnh lưu, điện trở hãm và mạch kích công suất.

*Khiến lỗi ban đầu trở nên nghiêm trọng hơn

Đấu sai dây U, V, W, cắm nhầm cáp encoder hoặc dùng sai động cơ có thể khiến Servo Drive báo quá dòng, motor quay bất thường hoặc làm hỏng encoder.

*Mất dữ liệu và thông số máy

Tự ý khôi phục mặc định hoặc thay đổi tham số có thể làm mất tỷ số truyền điện tử, gain, giới hạn mô-men, cấu hình điều khiển và dữ liệu vị trí. Khi đó, servo có thể không còn hoạt động đúng với chương trình máy.

*Nguy hiểm đối với người và cơ cấu vận hành

Motor có thể chạy bất ngờ, quay sai chiều hoặc tăng tốc ngoài dự kiến sau khi reset lỗi. Điều này dễ gây va chạm cơ khí, hư hỏng máy và mất an toàn cho người đứng gần thiết bị.

*Ảnh hưởng đến khả năng bảo hành

Tự ý tháo vỏ, làm rách tem hoặc thay linh kiện không đúng thông số có thể ảnh hưởng đến điều kiện bảo hành của thiết bị và làm quá trình kiểm tra sau đó trở nên khó khăn hơn.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa Servo Mitsubishi?

Việc lựa chọn đơn vị sửa chữa phù hợp giúp doanh nghiệp giảm thời gian ngừng sản xuất, hạn chế lỗi tái diễn và tránh phải thay mới toàn bộ bộ servo khi chỉ một bộ phận bên trong gặp sự cố.

*Đội ngũ kỹ thuật có kinh nghiệm

Kỹ thuật viên của Tự Động Hóa Toàn Cầu đã tiếp nhận kiểm tra nhiều dòng Servo Mitsubishi cùng các thương hiệu servo công nghiệp khác. Các lỗi trên bo nguồn, bo điều khiển, mạch công suất, encoder, phanh và hệ thống dây dẫn được khoanh vùng theo từng hạng mục cụ thể.

*Ưu tiên bảo toàn thông số thiết bị

Trước khi sửa chữa, kỹ thuật viên sẽ kiểm tra và sao lưu những thông số quan trọng khi tình trạng Servo Drive cho phép. Việc này giúp hạn chế mất cấu hình và rút ngắn thời gian đưa thiết bị trở lại máy sau khi hoàn thành sửa chữa.

*Linh kiện thay thế đúng thông số

Linh kiện được lựa chọn dựa trên điện áp, dòng điện, công suất, tốc độ đóng cắt, nhiệt độ làm việc và khả năng tương thích với mạch. Những linh kiện không phù hợp hoặc không rõ thông số sẽ không được sử dụng tùy tiện.

*Có thiết bị đo kiểm chuyên dụng

Quá trình sửa chữa sử dụng đồng hồ đo, máy hiện sóng, nguồn kiểm tra, thiết bị phát xung và các dụng cụ kỹ thuật cần thiết để đánh giá mạch nguồn, mạch công suất, tín hiệu encoder và tín hiệu điều khiển.

*Kiểm tra thiết bị trước khi bàn giao

Sau khi xử lý hư hỏng, Servo Drive được kiểm tra lại khả năng khởi động, nhận lệnh Servo ON, điều khiển motor, phản hồi encoder và các chức năng liên quan trước khi bàn giao.

*Hỗ trợ kỹ thuật trong thời gian bảo hành

Khách hàng tiếp tục được tư vấn đối với hạng mục đã sửa chữa trong suốt thời gian bảo hành. Khi phát sinh vấn đề, đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra nguyên nhân và hướng dẫn phương án xử lý phù hợp.

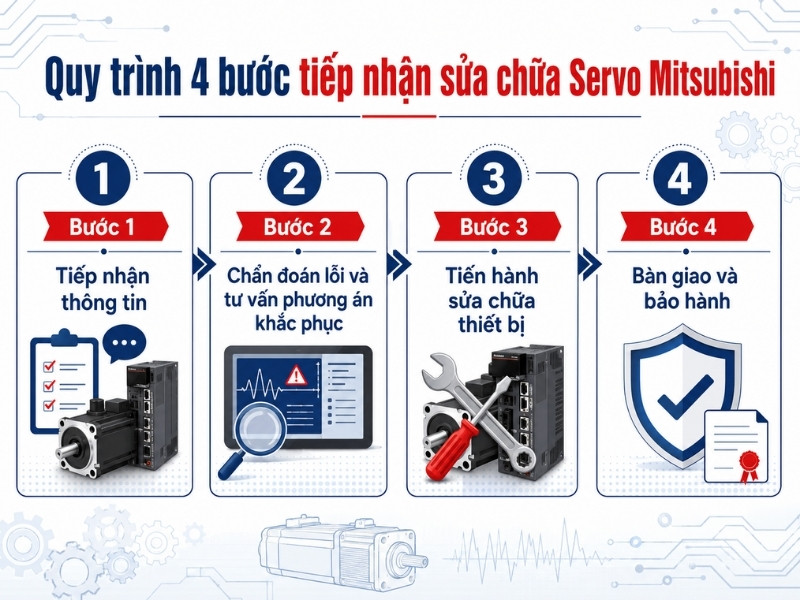

V. Quy trình 4 bước tiếp nhận sửa chữa Servo

Bước 1: Tiếp nhận thông tin thiết bị

Khi khách hàng cần kiểm tra hoặc sửa chữa Servo Mitsubishi, bộ phận kỹ thuật sẽ ghi nhận các thông tin ban đầu:

• Model Servo Drive và động cơ Servo.
• Công suất, điện áp và dòng điện định mức.
• Dòng sản phẩm như MR-J2S, MR-J3, MR-J4, MR-JE hoặc dòng khác.
• Mã cảnh báo và số chi tiết hiển thị.
• Hiện tượng thực tế của thiết bị.
• Tình trạng máy trước thời điểm phát sinh lỗi.
• Các hạng mục khách hàng đã kiểm tra hoặc thay thế.

Những thông tin này giúp kỹ thuật viên đánh giá sơ bộ và chuẩn bị phương án kiểm tra phù hợp.

Bước 2: Chẩn đoán và tư vấn phương án khắc phục

Sau khi tiếp nhận thông tin, kỹ thuật viên sẽ hướng dẫn khách hàng kiểm tra những yếu tố cơ bản như nguồn cấp, dây động lực, cáp encoder, phanh motor, tín hiệu Servo ON, tải cơ khí và tham số vận hành.

Trường hợp chưa thể xác định nguyên nhân từ xa, khách hàng có thể gửi Servo Drive, động cơ, cáp encoder và cáp động lực về Tự Động Hóa Toàn Cầu. Thiết bị sẽ được kiểm tra trực tiếp để xác định khu vực hư hỏng, đánh giá khả năng sửa chữa và thông báo chi phí dự kiến. Việc sửa chữa chỉ được thực hiện sau khi khách hàng đồng ý với phương án đã tư vấn.

Bước 3: Tiến hành sửa chữa Servo Mitsubishi

Tùy theo tình trạng thiết bị, quá trình sửa chữa có thể bao gồm:

• Vệ sinh Servo Drive và kiểm tra dấu hiệu cháy, ẩm hoặc oxy hóa.
• Kiểm tra bo nguồn và nguồn điều khiển.
• Đo module IGBT, diode chỉnh lưu và tụ DC Bus.
• Kiểm tra mạch kích công suất và mạch đo dòng.
• Kiểm tra điện trở tái sinh và transistor hãm.
• Kiểm tra bo điều khiển, bộ nhớ và các cổng tín hiệu.
• Kiểm tra cáp động lực, cáp encoder và đầu nối.
• Đo điện trở cuộn dây và cách điện của motor.
• Kiểm tra encoder, bạc đạn và phanh điện từ.
• Sửa chữa mạch hoặc thay thế linh kiện hư hỏng.
• Kiểm tra lại thông số và khả năng tương thích giữa drive với motor.
• Chạy thử Servo ON, quay thuận, quay nghịch, tốc độ và định vị.

Sau khi hoàn thành sửa chữa, thiết bị được chạy thử không tải tối thiểu 30 phút. Khi có đầy đủ motor, dây kết nối và điều kiện kiểm tra phù hợp, bộ servo sẽ tiếp tục được chạy thử có tải trong khoảng 2 giờ để theo dõi nhiệt độ, dòng điện và độ ổn định.

Bước 4: Bàn giao và bảo hành

Servo Mitsubishi sau khi đạt yêu cầu kiểm tra sẽ được dán tem, ghi nhận hạng mục đã sửa chữa và bàn giao cho khách hàng theo hình thức đã thống nhất.

Thời gian bảo hành tiêu chuẩn là 6 tháng. Khách hàng có thể lựa chọn thêm gói bảo hành 12 tháng, 24 tháng hoặc thỏa thuận thời gian bảo hành theo tính chất của từng thiết bị.

Cam kết minh bạch: Trường hợp khách hàng không đồng ý sửa chữa sau khi nhận báo giá, Tự Động Hóa Toàn Cầu cam kết hoàn trả thiết bị đúng theo hiện trạng đã tiếp nhận, không tự ý thay đổi thông số, thay thế hoặc đánh tráo linh kiện bên trong Servo Drive và động cơ.

Nếu servo Mitsubishi của khách hàng gặp sự cố, hãy liên hệ Tự động hoá toàn cầu để được kỹ thuật tư vấn và kiểm tra nhanh chóng
