Sửa chữa servo Fuji

I. Sửa chữa Servo Fuji – Tự Động Hóa Toàn Cầu

Servo Fuji  được sử dụng trong những ứng dụng yêu cầu khả năng đáp ứng nhanh, kiểm soát tốc độ ổn định và định vị chính xác. Thiết bị thường xuất hiện trên máy đóng gói, máy in, máy cắt, máy CNC, robot công nghiệp, dây chuyền lắp ráp, máy dán nhãn, băng tải đồng bộ và các cơ cấu cấp phôi tự động.

Trong quá trình làm việc, Servo Amplifier và động cơ Servo Fuji có thể phát sinh hư hỏng do nguồn điện không ổn định, tải cơ khí vượt mức, nhiệt độ tủ điện cao, môi trường nhiều bụi hoặc độ ẩm, cáp encoder xuống cấp, phanh motor không nhả hoặc linh kiện điện tử bên trong bị lão hóa. Những vấn đề trên có thể khiến thiết bị không lên nguồn, không thể Servo ON, động cơ rung giật, trục di chuyển không chính xác, máy dừng đột ngột hoặc Servo Amplifier liên tục hiển thị mã cảnh báo.

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa Servo Fuji cho nhà máy sản xuất, doanh nghiệp chế tạo máy, xưởng bảo trì và các đơn vị đang vận hành dây chuyền tự động hóa trên toàn quốc.

Phạm vi tiếp nhận gồm các dòng Servo Fuji ALPHA5, ALPHA5 Smart, ALPHA7, ALPHA7S, FALDIC-W, FALDIC-α cùng một số thế hệ Servo Fuji khác. Trong đó, ALPHA7 và ALPHA7S là những dòng Servo Fuji đang được sử dụng trong nhiều hệ thống điều khiển chuyển động hiện nay.

Quá trình sửa chữa được thực hiện theo hướng xác định đúng khu vực hư hỏng, hạn chế thay thế linh kiện không cần thiết và ưu tiên bảo toàn cấu hình ban đầu của thiết bị. Việc xử lý chính xác vị trí xảy ra lỗi giúp doanh nghiệp rút ngắn thời gian dừng máy, tiết kiệm chi phí mua mới và nhanh chóng khôi phục hoạt động của dây chuyền.

II. Tổng hợp các lỗi thường gặp của Servo Fuji và cách khắc phục

Bảng dưới đây tập trung vào những lỗi phổ biến trên Servo Fuji ALPHA7S – dòng Servo được sử dụng trong nhiều hệ thống điều khiển vị trí, tốc độ và mô-men.

Mã lỗi	Tên lỗi	Nguyên nhân thường gặp	Cách khắc phục
oc1 / oc2	OVER CURRENT – Quá dòng	Dòng điện đầu ra vượt giới hạn cho phép; cáp động lực U, V, W bị chạm chập; cuộn dây động cơ bị ngắn mạch; tải cơ khí bị bó hoặc kẹt; thời gian tăng tốc quá ngắn; module IGBT, mạch kích công suất hoặc cảm biến dòng bên trong Servo Amplifier bị hư hỏng.	1. Ngắt nguồn và chờ tụ DC Bus xả điện. 2. Tháo cáp motor để kiểm tra riêng Servo Amplifier và động cơ. 3. Kiểm tra chạm chập giữa các pha U, V, W. 4. Đo điện trở cách điện của motor với vỏ. 5. Kiểm tra tải cơ khí có bị bó, kẹt hoặc va chạm không. 6. Tăng thời gian tăng tốc và giảm tốc. 7. Kiểm tra IGBT, mạch kích và cảm biến dòng nếu lỗi vẫn còn.
Hv	OVER VOLTAGE – Quá áp	Điện áp DC Bus vượt ngưỡng bảo vệ; nguồn AC đầu vào quá cao; tải có quán tính lớn; thời gian giảm tốc quá ngắn; dừng máy hoặc đảo chiều liên tục; điện trở hãm bị đứt, sai giá trị hoặc mạch tái sinh hoạt động không đúng.	1. Đo điện áp nguồn AC đầu vào của Servo Amplifier. 2. Tăng thời gian giảm tốc của trục. 3. Hạn chế dừng gấp và đảo chiều liên tục. 4. Kiểm tra điện trở hãm và dây kết nối. 5. Kiểm tra transistor hãm và mạch tái sinh. 6. Đánh giá lại quán tính tải và chế độ vận hành.
oL1 / oL2 / oL3	OVERLOAD – Quá tải	Tải cơ khí vượt khả năng của động cơ; trục máy bị bó; bạc đạn, hộp số hoặc khớp nối bị hư; phanh điện từ chưa nhả hoàn toàn; chu kỳ tăng giảm tốc liên tục; tốc độ hoặc mô-men cài đặt quá cao; công suất động cơ không phù hợp với tải thực tế.	1. Dừng máy và kiểm tra cơ cấu truyền động. 2. Kiểm tra bạc đạn, hộp số, khớp nối và tải cơ khí. 3. Xác nhận phanh motor đã nhả hoàn toàn. 4. Giảm tốc độ, gia tốc hoặc mô-men yêu cầu. 5. Tăng thời gian tăng tốc và giảm tốc. 6. Kiểm tra dòng tải thực tế của motor. 7. Đánh giá lại công suất Servo Amplifier và motor.
AH	AMPLIFIER OVERHEAT – Servo Amplifier quá nhiệt	Nhiệt độ bên trong Servo Amplifier vượt giới hạn cho phép; nhiệt độ tủ điện cao; khe thông gió hoặc bộ phận tản nhiệt bị bám bụi; quạt làm mát hoạt động kém; khoảng cách lắp đặt quá chật; Servo hoạt động liên tục với tải lớn trong thời gian dài.	1. Dừng máy và chờ Servo Amplifier nguội. 2. Kiểm tra nhiệt độ thực tế bên trong tủ điện. 3. Vệ sinh khe thông gió và bộ phận tản nhiệt. 4. Kiểm tra quạt làm mát và luồng khí trong tủ. 5. Bảo đảm khoảng cách lắp đặt theo khuyến cáo. 6. Giảm chu kỳ tải nặng nếu thiết bị thường xuyên quá nhiệt. 7. Kiểm tra cảm biến nhiệt nếu thiết bị báo lỗi khi chưa nóng.
Ec	ENCODER COMMUNICATION ERROR – Mất kết nối encoder	Cáp encoder bị lỏng, đứt hoặc tiếp xúc chập chờn; đầu nối encoder bị oxy hóa; dây tín hiệu bị đứt ngầm tại vị trí thường xuyên uốn cong; nguồn cấp encoder bất thường; mạch giao tiếp encoder trong Servo Amplifier bị lỗi.	1. Ngắt nguồn Servo và chờ điện áp giảm về mức an toàn. 2. Cắm lại đầu nối encoder tại Servo Amplifier và motor. 3. Kiểm tra độ liên tục của cáp encoder. 4. Kiểm tra các vị trí cáp thường xuyên bị uốn hoặc kéo căng. 5. Kiểm tra nguồn cấp cho encoder. 6. Thử bằng cáp hoặc motor tương thích khác. 7. Kiểm tra mạch giao tiếp encoder nếu lỗi vẫn lặp lại.
oF	POSITION DEVIATION OVERFLOW – Sai lệch vị trí quá lớn	Sai lệch giữa vị trí lệnh và vị trí thực vượt giới hạn cài đặt; tải bị kẹt; động cơ không đủ mô-men; gia tốc quá cao; phanh chưa nhả; thông số tuning hoặc thông số điều khiển vị trí chưa phù hợp; cáp motor hoặc encoder có bất thường.	1. Kiểm tra trục máy có bị bó, kẹt hoặc va chạm không. 2. Kiểm tra phanh điện từ của motor. 3. Kiểm tra cáp động lực và cáp encoder. 4. Giảm tốc độ và gia tốc của chu trình chuyển động. 5. Kiểm tra lại thông số tuning và điều khiển vị trí. 6. Kiểm tra công suất motor và Servo Amplifier so với tải thực tế. 7. Chỉ điều chỉnh giới hạn sai lệch sau khi đã loại trừ lỗi cơ khí và phần cứng.
rH1 / rH2	REGENERATIVE RESISTOR OVERHEAT – Điện trở hãm quá nhiệt	Năng lượng tái sinh lớn hơn khả năng tiêu tán; tải có quán tính cao; thời gian giảm tốc quá ngắn; trục đảo chiều liên tục; điện trở hãm không đúng thông số; điện trở hãm bị quá nhiệt hoặc đấu nối sai.	1. Tăng thời gian giảm tốc. 2. Hạn chế dừng nhanh và đảo chiều liên tục. 3. Kiểm tra giá trị và công suất điện trở hãm. 4. Kiểm tra dây và đầu nối của điện trở hãm. 5. Đánh giá lại quán tính tải. 6. Lựa chọn điện trở hãm hoặc Servo phù hợp hơn nếu ứng dụng tái sinh lớn.

Nếu đã kiểm tra nguồn cấp, cáp động lực, cáp encoder, motor, phanh và cơ cấu truyền động nhưng Servo Fuji vẫn tiếp tục báo lỗi, thiết bị có thể đã hư hỏng bo nguồn, tụ DC Bus, module IGBT, mạch kích, cảm biến dòng, bộ nhớ hoặc mạch tiếp nhận tín hiệu encoder.

Khách hàng hãy liên hệ Tự Động Hóa Toàn Cầu để được tư vấn, kiểm tra nguyên nhân và lựa chọn phương án xử lý phù hợp.

HN: 0961.320.333 – HCM: 0981.810.800

III. Rủi ro tiềm ẩn khi tự sửa chữa Servo Fuji

Servo Fuji là thiết bị điều khiển chuyển động có cấu trúc điện tử và thuật toán điều khiển phức tạp. Bên trong Servo Amplifier gồm mạch chỉnh lưu, tụ DC Bus, module công suất, mạch kích, bo điều khiển, bộ nhớ và khối tiếp nhận tín hiệu encoder có độ nhạy cao.

Việc tự tháo thiết bị hoặc tiến hành đo kiểm khi chưa có chuyên môn có thể khiến tình trạng ban đầu nghiêm trọng hơn, đồng thời gây mất an toàn cho người thao tác và máy móc.

*Nguy cơ điện giật do điện áp còn lưu trong tụ

Sau khi đã ngắt nguồn, tụ DC Bus bên trong Servo Amplifier vẫn có thể duy trì mức điện áp nguy hiểm trong một khoảng thời gian.Trước khi kiểm tra Servo Fuji, cần ngắt hoàn toàn nguồn đầu vào, chờ đủ thời gian xả tụ và đo xác nhận điện áp DC Bus đã giảm về mức an toàn. Không nên chỉ dựa vào việc màn hình hoặc đèn báo đã tắt để kết luận rằng thiết bị không còn điện.

*Làm hỏng tầng công suất

Đo nhầm chân linh kiện, để que đo chạm nhau hoặc cấp nguồn khi bo mạch chưa được lắp đúng có thể làm cháy IGBT, diode chỉnh lưu, điện trở nạp, tụ lọc, mạch kích và cảm biến dòng. Một module công suất mới chỉ suy giảm có thể chuyển sang chập hoàn toàn nếu Servo Amplifier được cấp điện nhiều lần khi nguyên nhân chưa được xác định.

*Khiến lỗi lan sang motor và encoder

Đấu sai thứ tự pha motor, sử dụng cáp không tương thích hoặc cấp sai điện áp có thể khiến Servo Amplifier báo quá dòng, động cơ rung mạnh hoặc encoder mất dữ liệu. Đấu sai chân encoder, dùng nhầm loại cáp hoặc xử lý lớp chống nhiễu không đúng còn có thể tạo ra lỗi truyền thông chập chờn, khiến việc xác định nguyên nhân trở nên khó khăn hơn.

*Làm mất tham số và dữ liệu trục

Tự ý khôi phục mặc định, thay đổi thông số hoặc nạp sai bộ tham số có thể làm mất cấu hình motor, giới hạn mô-men, chiều quay, chế độ điều khiển, tỷ số truyền điện tử, thông số tuning và dữ liệu liên quan đến vị trí.

Đối với các trục sử dụng encoder tuyệt đối, thao tác sai còn có thể làm mất dữ liệu vị trí gốc hoặc phát sinh cảnh báo liên quan đến dữ liệu đa vòng. Việc nhập sai cấu hình có thể khiến Servo Amplifier không nhận đúng motor, không thực hiện đúng lệnh điều khiển hoặc làm thay đổi nguyên lý hoạt động ban đầu của máy.

*Gây nguy hiểm cho người và cơ cấu máy

Sau khi xóa Alarm, trục Servo có thể chuyển động bất ngờ nếu tín hiệu Servo ON vẫn đang được duy trì hoặc PLC tiếp tục thực hiện chương trình. Motor có thể quay sai chiều, tăng tốc nhanh hoặc đưa cơ cấu vượt khỏi giới hạn hành trình. Tình trạng này đặc biệt nguy hiểm đối với trục nâng hạ, trục ép, bàn trượt, robot hoặc cơ cấu có tải treo.

*Ảnh hưởng đến quá trình sửa chữa và bảo hành

Tự ý tháo vỏ, cắt dây, thay linh kiện không đúng thông số hoặc làm mất tem thiết bị có thể gây khó khăn cho quá trình xác định lỗi về sau. Linh kiện có hình dáng tương tự nhưng khác điện áp, dòng điện, tần số đóng cắt hoặc đặc tính nhiệt có thể hoạt động trong thời gian ngắn rồi nhanh chóng tái hỏng khi Servo làm việc có tải.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa Servo Fuji?

Lựa chọn đúng đơn vị sửa chữa giúp doanh nghiệp giảm thời gian ngừng dây chuyền, hạn chế lỗi tái diễn và tránh phải thay mới toàn bộ hệ thống khi hư hỏng chỉ tập trung ở một bo mạch hoặc bộ phận nhất định.

1. Đội ngũ kỹ thuật có kinh nghiệm

Kỹ thuật viên của Tự Động Hóa Toàn Cầu có kinh nghiệm kiểm tra Servo Amplifier, động cơ Servo và các thiết bị điều khiển chuyển động công nghiệp.

Quá trình chẩn đoán được chia thành từng nhóm:

• Nguồn điện đầu vào.
• Mạch chỉnh lưu và DC Bus.
• Module công suất.
• Mạch kích IGBT.
• Bo điều khiển.
• Encoder và mạch phản hồi.
• Phanh điện từ.
• Cáp động lực và cáp tín hiệu.
• Tải cơ khí và cơ cấu truyền động.

Phương pháp kiểm tra theo từng khu vực giúp rút ngắn thời gian khoanh vùng và hạn chế thay nhầm linh kiện.

2. Ưu tiên bảo toàn cấu hình thiết bị

Trước khi sửa chữa, kỹ thuật viên kiểm tra khả năng sao lưu hoặc ghi nhận các thông số quan trọng nếu tình trạng Servo Amplifier cho phép. Việc bảo toàn dữ liệu giúp hạn chế mất cấu hình, đồng thời hỗ trợ quá trình lắp thiết bị trở lại máy sau khi hoàn tất sửa chữa.

Đối với Servo Fuji, cần lưu ý mối liên hệ giữa:

• Model Servo Amplifier.
• Model động cơ.
• Công suất và điện áp.
• Loại encoder.
• Phương thức truyền lệnh.
• Chế độ điều khiển.
• Tỷ số truyền điện tử.
• Thông số tuning.
• Kiểu giao tiếp mạng.
• Dữ liệu vị trí tuyệt đối nếu có.

3. Linh kiện được lựa chọn đúng đặc tính kỹ thuật

Linh kiện thay thế được xem xét theo điện áp làm việc, dòng điện, công suất, tần số đóng cắt, đặc tính nhiệt, sai số và khả năng tương thích với bo mạch nguyên bản. Không lựa chọn linh kiện chỉ dựa trên hình dáng bên ngoài hoặc sử dụng sản phẩm không xác định được thông số.

Điều này giúp hạn chế tình trạng Servo Amplifier hoạt động bình thường khi không tải nhưng nhanh chóng tái hỏng khi vận hành thực tế.

4. Trang bị thiết bị đo kiểm chuyên dụng

Quá trình sửa chữa có thể sử dụng:

• Đồng hồ đo điện chuyên dụng.
• Máy hiện sóng.
• Thiết bị kiểm tra cách điện.
• Nguồn cấp thử.
• Thiết bị phát tín hiệu.
• Thiết bị kiểm tra linh kiện công suất.
• Dụng cụ kiểm tra encoder.
• Các thiết bị kỹ thuật cần thiết khác.

Những thiết bị này hỗ trợ đánh giá nguồn điều khiển, nguồn công suất, xung kích IGBT, tín hiệu encoder, phản hồi dòng điện và tình trạng cách điện của động cơ.

5. Kiểm tra trước khi bàn giao

Sau khi xử lý hư hỏng, Servo Amplifier được kiểm tra lại:

• Khả năng khởi động.
• Trạng thái Alarm.
• Tín hiệu Servo ON.
• Khả năng nhận lệnh.
• Phản hồi encoder.
• Khả năng điều khiển motor.
• Dòng điện vận hành.
• Nhiệt độ của thiết bị.

Khi có đủ Servo Amplifier, motor và dây kết nối tương thích, bộ Servo được chạy thử chiều quay, tốc độ, khả năng tăng giảm tốc, phản hồi vị trí và độ ổn định trước khi bàn giao.

Các dòng ALPHA7 và ALPHA7S còn hỗ trợ lưu dữ liệu liên quan đến trạng thái tốc độ và mô-men tại thời điểm phát sinh cảnh báo, giúp kỹ thuật viên phân tích nguyên nhân thuận lợi hơn khi thiết bị vẫn còn khả năng truy xuất dữ liệu.

6. Hỗ trợ kỹ thuật trong thời gian bảo hành

Khách hàng tiếp tục được tư vấn đối với hạng mục đã sửa chữa trong thời gian bảo hành. Khi thiết bị xuất hiện lại cảnh báo, kỹ thuật viên sẽ hỗ trợ phân tích điều kiện phát sinh lỗi và xác định nguyên nhân đến từ Servo, nguồn điện, dây dẫn, tải cơ khí hay hệ thống điều khiển bên ngoài.

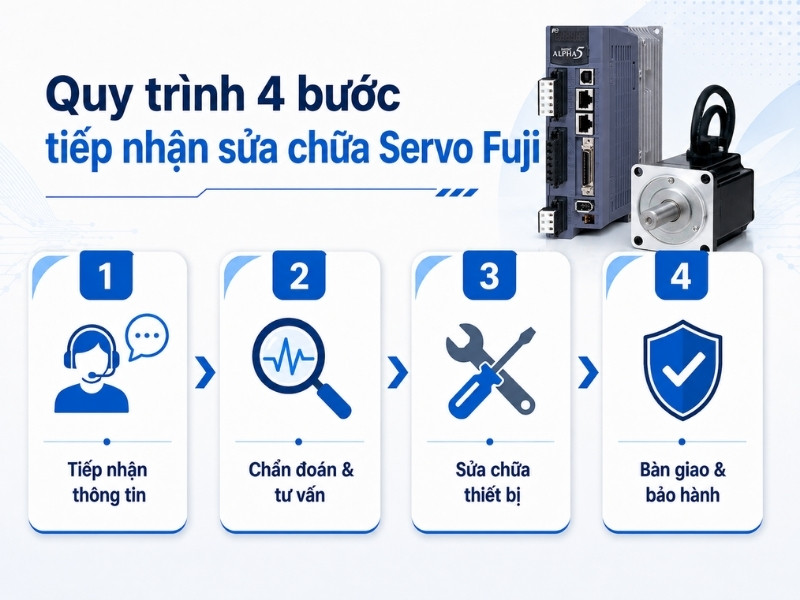

V. Quy trình 4 bước tiếp nhận sửa chữa Servo Fuji

Bước 1: Tiếp nhận thông tin thiết bị

Khi khách hàng có nhu cầu sửa chữa Servo Fuji, bộ phận kỹ thuật sẽ ghi nhận các thông tin ban đầu như:

• Model Servo Amplifier.
• Model động cơ Servo.
• Mã sản phẩm của thiết bị.
• Công suất và điện áp định mức.
• Dòng sản phẩm như ALPHA5, ALPHA5 Smart, ALPHA7, ALPHA7S, FALDIC-W, FALDIC-α hoặc dòng khác.
• Kiểu giao tiếp xung, analog, Modbus, EtherCAT hoặc giao tiếp hệ thống.
• Mã Alarm đang hiển thị.
• Hiện tượng thực tế của motor và Servo Amplifier.
• Thời điểm xảy ra lỗi trong chu trình máy.
• Tình trạng máy trước khi phát sinh sự cố.
• Các bộ phận đã được kiểm tra hoặc thay thế.
• File tham số hoặc dữ liệu cài đặt nếu có liên quan.

Những thông tin trên giúp kỹ thuật viên đánh giá sơ bộ nguyên nhân và chuẩn bị phương án kiểm tra phù hợp.

Bước 2: Chẩn đoán lỗi và tư vấn phương án khắc phục

Sau khi tiếp nhận thông tin, kỹ thuật viên có thể hướng dẫn khách hàng kiểm tra những yếu tố cơ bản như:

• Điện áp nguồn cấp.
• Aptomat, cầu chì và contactor.
• Cáp động lực.
• Cáp encoder.
• Phanh điện từ.
• Tín hiệu Servo ON.
• Tín hiệu giới hạn hành trình.
• Tải cơ khí.
• Khớp nối, bạc đạn và hộp số.
• Tham số điều khiển.
• Lịch sử cảnh báo của thiết bị.

Trường hợp lỗi liên quan đến tín hiệu điều khiển, khách hàng có thể được hướng dẫn kiểm tra dạng xung, tần số xung, chiều lệnh, tỷ số truyền điện tử, cấu hình đầu vào, đầu ra và chế độ điều khiển của Servo. Nếu chưa thể xác định chính xác nguyên nhân từ xa, khách hàng có thể gửi Servo Amplifier, động cơ, cáp motor và cáp encoder về Tự Động Hóa Toàn Cầu.

Thiết bị được kiểm tra trực tiếp để xác định khu vực hư hỏng, đánh giá khả năng phục hồi và thông báo chi phí dự kiến. Quá trình sửa chữa chỉ được tiến hành sau khi khách hàng đồng ý với phương án đã tư vấn.

Bước 3: Tiến hành sửa chữa Servo Fuji

Tùy theo tình trạng thực tế, quá trình sửa chữa có thể bao gồm:

• Vệ sinh Servo Amplifier và kiểm tra dấu hiệu cháy, ẩm, oxy hóa hoặc quá nhiệt.
• Kiểm tra tổng thể các khối mạch chính của Servo Amplifier, gồm mạch nguồn, mạch công suất, DC Bus, mạch hãm, cảm biến và mạch phản hồi.
• Kiểm tra bo điều khiển, bộ nhớ, cổng giao tiếp, cáp động lực, cáp encoder và các đầu nối.
• Kiểm tra độ cách điện của cuộn dây motor với vỏ.
• Kiểm tra encoder, bạc đạn và phanh điện từ.
• Phục hồi đường mạch hoặc thay linh kiện bị hư hỏng.
• Kiểm tra khả năng tương thích giữa Servo Amplifier và motor.
• Rà soát các thông số điều khiển quan trọng.
• Chạy thử tín hiệu Servo ON, chiều quay, tốc độ và phản hồi encoder.

Sau khi sửa chữa, thiết bị được chạy thử không tải tối thiểu 30 phút.

Khi có đầy đủ Servo Amplifier, động cơ, dây kết nối và điều kiện kiểm tra phù hợp, bộ Servo tiếp tục được chạy thử có tải trong khoảng 2 giờ để theo dõi dòng điện, nhiệt độ và mức độ ổn định trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Servo Fuji sau khi đạt yêu cầu kiểm tra được dán tem, ghi nhận nội dung đã xử lý và bàn giao cho khách hàng theo phương thức đã thống nhất. Thời gian bảo hành tiêu chuẩn là 6 tháng. Khách hàng có thể lựa chọn gói bảo hành 12 tháng, 24 tháng hoặc thỏa thuận thời gian phù hợp với tình trạng và đặc điểm của từng thiết bị.

Cam kết minh bạch: Trường hợp khách hàng không đồng ý sửa chữa sau khi nhận báo giá, Tự Động Hóa Toàn Cầu hoàn trả thiết bị theo đúng hiện trạng đã tiếp nhận; không tự ý thay đổi tham số, thay thế hoặc đánh tráo linh kiện bên trong Servo Amplifier và động cơ.

Khi Servo Fuji gặp tình trạng lỗi , khách hàng hãy liên hệ ngay với Tự Động Hóa Toàn Cầu để được kỹ thuật viên tư vấn và kiểm tra.
