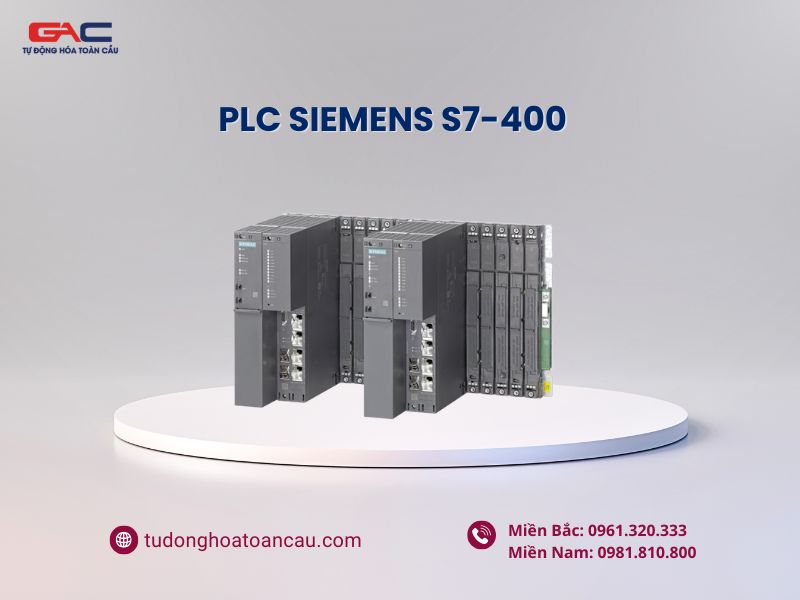

PLC Siemens S7-400 là dòng PLC cao cấp thuộc họ SIMATIC của Siemens (Đức), được thiết kế chuyên dụng cho các hệ thống điều khiển quy mô lớn và yêu cầu độ tin cậy cực cao. Đây là dòng PLC mạnh mẽ thường xuất hiện trong các nhà máy thủy điện, nhiệt điện, dầu khí, hóa chất và các dây chuyền sản xuất liên tục.
I. Tập đoàn Siemens – Thương hiệu Đức đẳng cấp thế giới
Siemens AG là tập đoàn công nghệ hàng đầu của Cộng hòa Liên bang Đức và là “gã khổng lồ” số 1 thế giới trong lĩnh vực tự động hóa và số hóa. Được thành lập từ năm 1847, Siemens có lịch sử phát triển gần 180 năm. Doanh thu năm 2023 của Siemens đạt khoảng 77.8 tỷ Euro.
Với đội ngũ R&D hùng hậu và mạng lưới toàn cầu, các sản phẩm PLC của Siemens nổi tiếng với độ bền bỉ “nồi đồng cối đá”, khả năng chịu nhiễu cực tốt trong môi trường công nghiệp khắc nghiệt và vòng đời sản phẩm cực dài (có những hệ thống S7-300/400 hoạt động ổn định trên 20 năm).
II. Tổng quan về PLC Siemens S7-400
1. Đặc điểm nổi bật của PLC Siemens S7-400
-
- Tốc độ xử lý cực nhanh: PLC S7-400 sở hữu hiệu năng xử lý mạnh mẽ, đáp ứng tốt các ứng dụng điều khiển thời gian thực và hệ thống tự động hóa quy mô lớn.
- Bộ nhớ chương trình lớn: Hỗ trợ dung lượng bộ nhớ cao, phù hợp cho các dự án phức tạp, nhiều thiết bị và thuật toán điều khiển nâng cao.
- Hot-Swap tiện lợi: Cho phép tháo/lắp module mở rộng khi hệ thống vẫn đang vận hành, giúp giảm thời gian dừng máy và thuận tiện bảo trì.
- Kiến trúc Modular linh hoạt: Dễ dàng mở rộng thêm module I/O, truyền thông, điều khiển vị trí và các module chức năng theo nhu cầu thực tế.
- Hỗ trợ truyền thông mạnh mẽ: Tích hợp nhiều chuẩn công nghiệp như PROFIBUS, PROFINET, MPI và Industrial Ethernet giúp kết nối đồng bộ toàn hệ thống.
2.Các dòng CPU PLC Siemens S7-400 phổ biến
| Dòng CPU | Bộ nhớ | Tốc độ xử lý | Đặc điểm nổi bật | Mã sản phẩm tiêu biểu |

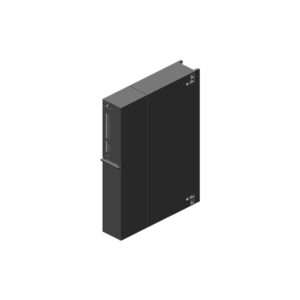

| CPU 410-5H | 2.8 MB | ~0,03 µs | CPU High Availability hỗ trợ Redundancy | 6ES7410-5HX08-0AB0 |

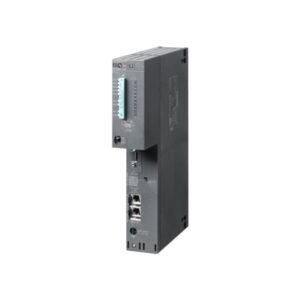

| CPU 414F-3 PN/DP | 4 MB | ~0,05 µs | CPU Safety tích hợp PROFINET và PROFIBUS | 6ES7414-3FM07-0AB0 |

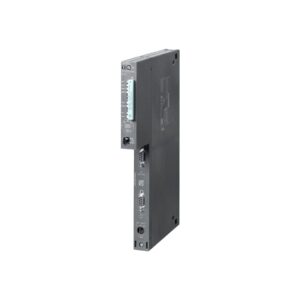

| CPU 416F-2 | 16 MB | ~0,02 µs | Hiệu suất cao cho hệ thống an toàn | 6ES7416-2FP07-0AB0 |
| PCS 7 CPU 410 | 2.8 MB | ~0,03 µs | CPU chuyên dụng cho hệ thống PCS7 | 6ES7656-6CN33-1BF1 |
| PCS 7 CPU 410-5H | 2.8 MB | ~0,03 µs | CPU PCS7 hỗ trợ dự phòng nóng | 6ES7654-5CJ00-0XF0 |
| PCS 7 CPU 410E | 2.8 MB | ~0,03 µs | CPU Embedded cho điều khiển quá trình | 6ES7656-6EK30-3BF0 |
| PCS 7 CPU 410E Bundle | 2.8 MB | ~0,03 µs | Giải pháp CPU tích hợp cho PCS7 | 6ES7654-6EK00-4BF0 |
3. Thông số kỹ thuật của PLC Siemens S7-400
| Đặc tính kỹ thuật | Thông số kỹ thuật |
| Dòng sản phẩm | SIMATIC S7-400. |
| Kiểu PLC | PLC modular cho hệ thống công nghiệp quy mô lớn. |
| Cấp bảo vệ | IP20. |
| Nhiệt độ làm việc | 0 đến 60 °C. |
| Độ ẩm tương đối | 5 đến 95%, không ngưng tụ. |
| Bộ nhớ | Tùy CPU: load memory 64 kB đến 64 MB; work memory 256 kB đến 16 MB. |
| Truyền thông | MPI, PROFIBUS, PROFINET, Industrial Ethernet. |
| Hỗ trợ dự phòng | Có dòng S7-400H / CPU 410-5H cho cấu hình redundancy. |
| Hỗ trợ an toàn | Có dòng S7-400F/FH, đáp ứng SIL 3 theo IEC 61508. |
| Phần mềm lập trình | STEP 7 / PCS 7 / TIA Portal tùy cấu hình hệ thống. |
* Ứng dụng thực tế
-
- Nhà máy sản xuất lớn: Điều khiển dây chuyền ô tô, thép, xi măng, giấy với số lượng I/O lớn và nhiều thiết bị đồng thời.
- Nhà máy điện: Ứng dụng trong điều khiển turbine, lò hơi và hệ thống giám sát phát điện liên tục.
- Ngành dầu khí & hóa chất: Điều khiển quá trình (Process Control) yêu cầu độ an toàn và độ tin cậy cao.
- Hệ thống xử lý nước: Quản lý bơm, van, cảm biến và hệ thống xử lý nước công suất lớn.
III. Hướng dẫn Download/ Upload chương trình PLC Siemens
Các bước Download/ Upload chương trình với phần mềm TIA Portal:
- Bước 1: Cài đặt phần mềm TIA Portal
Đây là phần mềm tích hợp tất cả trong một của Siemens.
Liên hệ với bộ phận kỹ thuật Tự Động Hóa Toàn Cầu để nhận link tải và hướng dẫn cài đặt phiên bản phù hợp (V15, V16, V17, V18…). Hotline hỗ trợ: 0964.857.811
- Bước 2: Kết nối cáp lập trình
Khác với các dòng cũ dùng cáp chuyên dụng, PLC Siemens đời mới (S7-1200/1500) sử dụng cáp mạng LAN (Ethernet/Profinet) chuẩn RJ45 rất tiện lợi.- Cắm 1 đầu cáp vào cổng LAN trên Laptop.
- Cắm 1 đầu vào cổng PROFINET trên CPU PLC.
Xem thêm: Cáp lập trình PLC Siemens tại đây
- Bước 3: Cấu hình PG/PC Interface
Vào Control Panel trên máy tính hoặc mở cài đặt trong TIA Portal -> Chọn PG/PC Interface.
Tại mục “Access Point of the Application”, chọn TCPIP.Auto tương ứng với Card mạng của máy tính bạn đang dùng.
- Bước 4: Khởi động phần mềm TIA Portal và tạo Project
- Mở TIA Portal -> Chọn Create new project -> Đặt tên và nhấn Create.
- Chọn Configure a device -> Add new device.
- Chọn đúng mã PLC (Order number) ghi trên thân thiết bị hoặc chọn “Unspecified CPU 1200” để phần mềm tự dò tìm.
- Bước 5: Kết nối Online (Go Online)
- Trên thanh công cụ, nhấn nút Go Online.
- Chọn giao thức kết nối là PN/IE.
- Chọn Card mạng máy tính.
- Nhấn Start Search. Phần mềm sẽ quét và hiển thị PLC đang kết nối. Nhấn Go Online.
- Bước 6: Download/ Upload
- Download (Nạp xuống PLC): Chuột phải vào tên PLC bên cây thư mục trái -> Chọn Download to device -> Hardware and Software (only changes).
- Upload (Lấy chương trình lên): Tạo một project trắng -> Chọn Online -> Upload device as new station (Hardware and Software).
- Lưu ý: Siemens có tính năng bảo mật cao, nếu PLC có mật khẩu, bạn cần nhập đúng mật khẩu để Upload.
Trên đây là hướng dẫn cơ bản. Mọi thắc mắc kỹ thuật, quý khách hàng có thể liên hệ với công ty để được Ultraview để được hỗ trợ trực tiếp.
IV. Bảng mã lỗi thường gặp trên PLC Siemens và cách khắc phục
Khác với dòng hiển thị mã lỗi số, PLC Siemens thường báo lỗi qua đèn trạng thái (LED) trên CPU hoặc bộ đệm chẩn đoán. Dưới đây là các trạng thái lỗi phổ biến:
| STT | Đèn báo (LED) | Trạng thái | Nguyên nhân | Cách khắc phục |
| 1 | STOP (Vàng/Cam) | Sáng đứng | PLC đang ở chế độ STOP hoặc có lỗi phần cứng/chương trình nghiêm trọng. | Kiểm tra cần gạt Run/Stop. Online vào PLC xem Diagnostic Buffer để biết lỗi cụ thể. |
| 2 | ERROR / SF (Đỏ) | Nhấp nháy/Sáng | Lỗi hệ thống. Có thể do lỗi lập trình, lỗi thẻ nhớ, hoặc lỗi module mở rộng. | Sử dụng TIA Portal “Go Online” và xem mục “Diagnostics” để đọc mã lỗi chi tiết. |
| 3 | MAINT (Vàng) | Sáng | Yêu cầu bảo trì. | Có thể do thẻ nhớ đầy, pin nuôi nguồn yếu (với dòng cũ), hoặc lỗi mạng Profinet không nghiêm trọng. |
| 4 | RUN (Xanh) | Nhấp nháy | PLC đang khởi động hoặc đang chờ kết nối. | Chờ PLC khởi động xong. Nếu nhấp nháy mãi không dừng, kiểm tra lại thẻ nhớ hoặc nguồn cấp. |
| 5 | LINK / Rx/Tx | Tắt | Mất kết nối mạng. | Kiểm tra lại dây cáp mạng, Switch mạng hoặc cổng Profinet trên PLC. |
| 6 | Nguồn cấp | Không sáng đèn | Mất nguồn hoặc đấu sai cực. | Kiểm tra điện áp 24VDC hoặc 220VAC cấp vào CPU. |
| 7 | I/O Error | Đèn I/O nháy đỏ | Ngắn mạch đầu ra hoặc đứt dây đầu vào. | Kiểm tra đấu nối ngoại vi, kiểm tra tải có bị chập không. |
