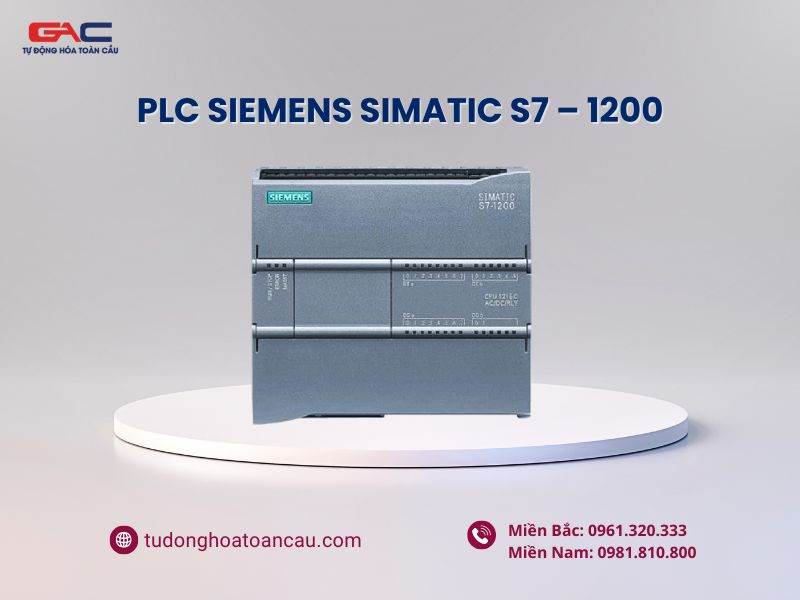

PLC Siemens S7-1200, dòng bộ điều khiển logic lập trình có xuất xứ từ tập đoàn Siemens (Cộng hòa Liên bang Đức), hiện là dòng PLC Compact tiêu chuẩn và phổ biến nhất trên thị trường tự động hóa hiện nay. Thiết bị được đặc trưng bởi thiết kế dạng module linh hoạt, tích hợp sẵn các ngõ vào/ra (IO) và cổng truyền thông Profinet mạnh mẽ, hỗ trợ các tính năng cao cấp như Webserver, điều khiển chuyển động (Motion Control) cơ bản với mức chi phí đầu tư vô cùng hợp lý cho mọi quy mô doanh nghiệp.

I. Tập đoàn Siemens – Thương hiệu Đức đẳng cấp thế giới

1.Giới thiệu về tập đoàn Siemens AG

Siemens AG là tập đoàn công nghệ hàng đầu của Cộng hòa Liên bang Đức và là “gã khổng lồ” số 1 thế giới trong lĩnh vực tự động hóa và số hóa. Được thành lập từ năm 1847, Siemens có lịch sử phát triển gần 180 năm. Doanh thu năm 2023 của Siemens đạt khoảng 77.8 tỷ Euro.

Với đội ngũ R&D hùng hậu và mạng lưới toàn cầu, các sản phẩm PLC của Siemens nổi tiếng với độ bền bỉ “nồi đồng cối đá”, khả năng chịu nhiễu cực tốt trong môi trường công nghiệp khắc nghiệt và vòng đời sản phẩm cực dài (có những hệ thống S7-300/400 hoạt động ổn định trên 20 năm).

2. Tổng quan PLC Siemens S7-1200

* Đặc điểm nổi bật của PLC Siemens S7-1200

• • PLC Siemens S7-1200 sở hữu thiết kế nhỏ gọn, tích hợp sẵn I/O, cổng PROFINET/Ethernet và hỗ trợ mở rộng linh hoạt thông qua các module tín hiệu, truyền thông và Analog.
  • Thiết bị được lập trình trên nền tảng TIA Portal với giao diện thân thiện, hỗ trợ chẩn đoán lỗi thông minh, điều khiển PID, đếm tốc độ cao và điều khiển chuyển động mà không cần thêm nhiều module mở rộng.
  • S7-1200 hỗ trợ đa dạng chuẩn truyền thông như PROFINET, Modbus, RS232/RS485, PROFIBUS và IO-Link, giúp kết nối dễ dàng với HMI, SCADA, biến tần và các hệ thống tự động hóa công nghiệp hiện đại.

* Bảng thông số kỹ thuật nổi bật

* Ứng dụng thực tế

• • Hệ thống băng tải, cân định lượng
  • Điều khiển đèn chiếu sáng thông minh…
  • Điều khiển bơm cao áp, bơm ổn định áp suất
  • Máy đóng gói, máy in, máy dệt….
  • Máy trộn, máy nghiền trạm trộn bê tông….

II. Hướng dẫn Download/ Upload chương trình PLC Siemens (S7-1200/1500)

Các bước Download/ Upload chương trình với phần mềm TIA Portal:

*Bước 1: Cài đặt phần mềm TIA Portal

• • Đây là phần mềm tích hợp tất cả trong một của Siemens.
  • Liên hệ với bộ phận kỹ thuật Tự Động Hóa Toàn Cầu để nhận link tải và hướng dẫn cài đặt phiên bản phù hợp (V15, V16, V17, V18…). Hotline hỗ trợ: 0964.857.811

* Bước 2: Kết nối cáp lập trình
Khác với các dòng cũ dùng cáp chuyên dụng, PLC Siemens đời mới (S7-1200/1500) sử dụng cáp mạng LAN (Ethernet/Profinet) chuẩn RJ45 rất tiện lợi.

• • Cắm 1 đầu cáp vào cổng LAN trên Laptop.
  • Cắm 1 đầu vào cổng PROFINET trên CPU PLC.

Xem thêm: Cáp lập trình PLC Siemens tại đây

* Bước 3: Cấu hình PG/PC Interface

• • Vào Control Panel trên máy tính hoặc mở cài đặt trong TIA Portal -> Chọn PG/PC Interface.
  • Tại mục “Access Point of the Application”, chọn TCPIP.Auto tương ứng với Card mạng của máy tính bạn đang dùng.

* Bước 4: Khởi động phần mềm TIA Portal và tạo Project

• • Mở TIA Portal -> Chọn Create new project -> Đặt tên và nhấn Create.
  • Chọn Configure a device -> Add new device.
  • Chọn đúng mã PLC (Order number) ghi trên thân thiết bị hoặc chọn “Unspecified CPU 1200” để phần mềm tự dò tìm.

* Bước 5: Kết nối Online (Go Online)

• • Trên thanh công cụ, nhấn nút Go Online.
  • Chọn giao thức kết nối là PN/IE.
  • Chọn Card mạng máy tính.
  • Nhấn Start Search. Phần mềm sẽ quét và hiển thị PLC đang kết nối. Nhấn Go Online.

* Bước 6: Download/ Upload

• • Download (Nạp xuống PLC): Chuột phải vào tên PLC bên cây thư mục trái -> Chọn Download to device -> Hardware and Software (only changes).
  • Upload (Lấy chương trình lên): Tạo một project trắng -> Chọn Online -> Upload device as new station (Hardware and Software).

• Lưu ý: Siemens có tính năng bảo mật cao, nếu PLC có mật khẩu, bạn cần nhập đúng mật khẩu để Upload.

Trên đây là hướng dẫn cơ bản. Mọi thắc mắc kỹ thuật, quý khách hàng có thể liên hệ với công ty để được Ultraview để được hỗ trợ trực tiếp.

III. Bảng mã lỗi thường gặp trên PLC Siemens và cách khắc phục

Khác với dòng hiển thị mã lỗi số, PLC Siemens thường báo lỗi qua đèn trạng thái (LED) trên CPU hoặc bộ đệm chẩn đoán. Dưới đây là các trạng thái lỗi phổ biến:
