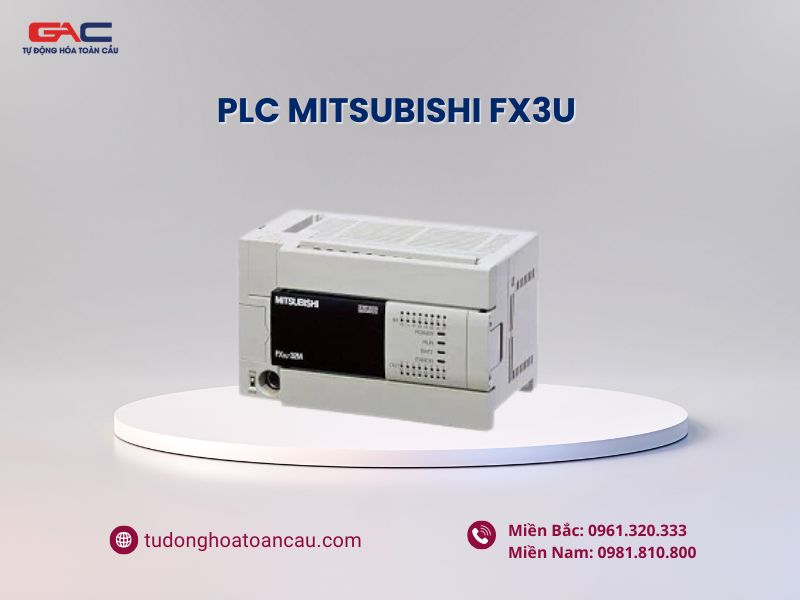

PLC Mitsubishi FX3U là dòng bộ điều khiển lập trình thuộc họ MELSEC FX của Mitsubishi Electric (Nhật Bản), được phát triển như thế hệ thứ 3 của dòng PLC FX Series. Đây là dòng PLC compact nhưng hiệu năng cao, rất phổ biến trong các hệ thống tự động hóa công nghiệp vừa và nhỏ.

I. PLC Mitsubishi – Thương hiệu Nhật Bản

1. Giới thiệu về tập đoàn Mitsubishi Electric

PLC Mitsubishi là sản phẩm của tập đoàn Mitsubishi Electric (Nhật Bản), được ứng dụng rộng rãi trong điều khiển các hệ thống công nghiệp từ đơn giản đến phức tạp. Với ưu điểm nổi bật về chất lượng, giá thành hợp lý và khả năng đáp ứng đa dạng yêu cầu như giao tiếp truyền thông, ngõ vào ra tương tự, bộ đếm tốc độ cao, ngõ ra phát xung tốc độ cao, và nhiều tính năng khác, PLC Mitsubishi ngày càng được ưa chuộng.

Tại Việt Nam, PLC Mitsubishi đã có mặt từ năm 2011 và được ứng dụng nhiều trong các ngành như Dệt may, Bao bì, Nhựa, Thực phẩm, Điện tử, Máy móc y tế, Cơ khí chính xác và Chế tạo máy.

2. Tổng quan về PLC Mitsubishi FX3U

* Đặc điểm nổi bật PLC Mitsubishi

• • Hiệu năng xử lý vượt trội: FX3U có tốc độ xử lý lệnh rất nhanh, chỉ khoảng 0.065 µs/lệnh logic, giúp hệ thống phản hồi gần như tức thời trong các ứng dụng điều khiển thời gian thực.

  • Khả năng mở rộng linh hoạt: Dòng FX3U hỗ trợ cấu hình từ 16 đến 128 I/O cơ bản và có thể mở rộng lên đến 256 I/O tùy hệ thống.

  • Tích hợp nhiều chức năng điều khiển hiện đại: FX3U được trang bị sẵn các chức năng như bộ đếm tốc độ cao, phát xung điều khiển servo, PID, đồng hồ thời gian thực và hỗ trợ nhiều chuẩn truyền thông công nghiệp.

* Bảng thông số kỹ thuật nổi bật

Đặc tính kỹ thuật	Thông số kỹ thuật
Loại PLC	Compact PLC (thế hệ FX thứ 3)
Số I/O cơ bản	16 – 128 điểm
Số I/O mở rộng	Tối đa 384 điểm
Bộ nhớ chương trình	~8.000 steps (mở rộng tùy cấu hình)
Tốc độ xử lý	~0.065 µs/lệnh logic
Module mở rộng	Tối đa 8–10 module chức năng
Chức năng đặc biệt	Analog I/O, PID, High-speed counter, Positioning
Bộ đếm tốc độ cao	~60 kHz
Ngõ ra	Relay / Transistor
Truyền thông	RS-232, RS-485, CC-Link, Ethernet (qua module)
Đồng hồ thời gian thực	Có tích hợp
Ngôn ngữ lập trình	Ladder, Instruction List, SFC

* Ứng dụng:

• • Máy công cụ đơn lẻ.
  • Hệ thống băng tải, thang máy nhỏ.
  • Các ứng dụng điều khiển logic cơ bản.

II. Hướng dẫn Download Upload chương trình PLC Mitsubishi

Công ty cổ phần Tự Động Hóa Toàn Cầu xin gửi tới quý khách hàng Hướng dẫn Download / Upload chương trình PLC Mitsubishi bằng hình ảnh do công ty biên soạn và các bước thực hiện lần lượt như sau. Mọi thắc mắc cũng như thông tin cần thêm quý khách hàng có thể liên lạc theo thông tin ở dưới trang web cho công ty để được hỗ trợ.

Trong ví dụ này, loại PLC Mitsubishi được sử dụng là FX2N phần mềm lập trình là GX Developer, Các dòng FX khác cũng làm hoàn toàn tương tự.

* Bước 1: Cài đặt chương trình GX developer

• • Cửa sổ mới hiển thị lên, Click chuột vào Device Manager

* Bước 2: Cài đặt driver cho cáp lập trình:

• • Cài Driver cho dây cáp lập trình (Tích hợp chuyển đổi USB to RS422) trên máy tính đối với máy tính sử dụng cổng USB không có sẵn cổng COM.
  • Đối với PLC Mitsubishi dòng FX thường sử dụng loại cáp USB-SC09-FX

* Bước 3:

• • Kết nối PLC Mitsubishi với máy tính bằng sợi dây cáp lập trình sau đó kiểm tra xem kết nối đã OK hay chưa bằng cách kiểm tra sau
  • Vào Computer –> Manage

• • Cửa sổ mới hiển thị lên, Click chuột vào Device Manager

Một cửa sổ mới hiện lên và nếu vấn đề kết nối là OK thì ta sẽ thấy sẽ xuất hiện thêm một mục “Ports (COM & LPT) “, Click chuột vào mục này thì nó sẽ hiển thị thêm chi tiết cổng kết nối là cổng COM mấy, trong trường hợp này là cổng COM 3.

Đối với các bạn không thấy xuất hiện thông báo cổng như trên thì có nghĩa vấn đề kết nối của bạn chưa OK, các bạn cần xem lại dây cáp lập trình, Driver đã cài trên máy chưa hoặc đã đúng Software chưa? Hoặc cũng có thể do chính PLC hỏng cổng kết nối hoặc máy tính hỏng cổng USB hoặc cổng COM đối với máy tính có hỗ trợ sẵn cổng COM trên máy.

* Bước 4: Khởi động phần mềm lập trình GX Developer trên máy tính

* Bước 5: Để tạo chương trình mới vào Project, chọn New project hoặc nhấn vào biểu tượng New project trên thanh công cụ

* Bước 6: Để thiết lập kết nối, vào Online, Chọn Transfer Setup:

• • Tại PC side I/F: Chọn serial, thiết lập cổng COM và tốc độ truyền

• • Nhấn OK để hoàn tất.

* Bước 7: Để download chương trình từ PC xuống PLC, vào Online, chọn Write to PLC

• • Cửa sổ Write to PLC hiện lên, tích vào các mục muốn tải xuống PLC, bao gồm: chương trình chính, ghi chú, cài đặt.

• • Chọn Execute để tải chương trình xuống.

* Bước 8: Để Upload chương trình, vào Online, chọn Read From PLC

• • Cửa sổ Read From PLC hiện lên, tích vào các mục muốn tải từ PLC lên máy tính, bao gồm: chương trình chính, cài đặt, bộ nhớ.

• • Chọn Execute để upload chương trình lên máy tính.

Xem thêm:

Tài liệu lập trình PLC Mitsubishi Tiếng Việt

Hướng dẫn lập trình PLC Mitsubishi cơ bản

Tập lệnh PLC Mitsubishi

III. Bảng mã lỗi PLC Mitsubishi đầy đủ và cách khắc phục

Mã lỗi	Mô tả	Giải pháp
1000	Lỗi CPU	Kiểm tra CPU, reset lại PLC hoặc thay thế nếu cần.
1100	Lỗi chương trình	Xác minh và nạp lại chương trình PLC.
2000	Lỗi I/O	Kiểm tra kết nối của module I/O và thay thế nếu cần.
2100	Lỗi nguồn cấp I/O	Kiểm tra và đảm bảo nguồn cấp đủ điện cho module I/O.
3000	Lỗi bộ nhớ	Kiểm tra bộ nhớ, xóa bộ nhớ tạm (cache) hoặc nạp lại chương trình.
4000	Lỗi truyền thông	Kiểm tra kết nối cáp truyền thông và cấu hình đúng port truyền thông.
4100	Lỗi kết nối mạng	Kiểm tra cáp mạng và cấu hình IP của PLC.
5100	Lỗi pin dự phòng	Kiểm tra hoặc thay thế pin dự phòng của PLC.
6000	Lỗi module mở rộng	Kiểm tra và kết nối lại module mở rộng hoặc thay thế nếu bị hỏng.
7000	Lỗi ghi/đọc dữ liệu	Kiểm tra chương trình hoặc bộ nhớ PLC, thử xóa và nạp lại dữ liệu.

IV. Liên hệ tư vấn và Báo giá
