Hướng dẫn tải và cài đặt HaiwellHappy chi tiết từ A-Z

HaiwellHappy là phần mềm lập trình PLC do Haiwell phát triển, được sử dụng để lập trình và quản lý chương trình điều khiển cho các dòng PLC Haiwell. Phần mềm hỗ trợ lập trình Ladder (LD), Function Block Diagram (FBD), Instruction List (IL), đồng thời tích hợp các công cụ mô phỏng, kết nối PLC, nạp chương trình và giám sát trạng thái thiết bị.

Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách tải và cài đặt HaiwellHappy trên máy tính, giới thiệu các dòng PLC tương thích, cũng như những lỗi thường gặp và phương pháp khắc phục trong quá trình sử dụng.

Danh mục dự án

I. Tổng quan về phần mềm HaiwellHappy

1. HaiwellHappy là gì?

HaiwellHappy là phần mềm lập trình PLC được phát triển bởi Haiwell (Xiamen Haiwell Technology), dành cho các bộ điều khiển lập trình PLC của hãng. Phần mềm cung cấp môi trường lập trình, mô phỏng và giám sát hệ thống điều khiển tự động hóa, giúp kỹ thuật viên thuận tiện trong việc xây dựng, kiểm tra và bảo trì chương trình PLC.

HaiwellHappy được thiết kế theo tiêu chuẩn lập trình PLC IEC 61131-3, hỗ trợ ba ngôn ngữ lập trình chính:

Ladder Diagram (LD): Ngôn ngữ lập trình dạng sơ đồ thang, phù hợp với các ứng dụng điều khiển logic, động cơ, băng tải và máy móc công nghiệp.
Function Block Diagram (FBD): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, thuận tiện khi xây dựng các thuật toán xử lý tín hiệu và điều khiển.
Instruction List (IL): Ngôn ngữ lập trình dạng danh sách lệnh, cho phép xây dựng chương trình điều khiển dựa trên các câu lệnh.

Bên cạnh khả năng lập trình, phần mềm còn cung cấp nhiều chức năng hỗ trợ quá trình triển khai hệ thống:

Tạo và quản lý project PLC: Khởi tạo dự án, cấu hình phần cứng, lựa chọn model PLC và quản lý chương trình điều khiển.
Kiểm tra chương trình: Phát hiện một số lỗi lập trình và kiểm tra chương trình trước khi nạp xuống thiết bị.
Mô phỏng PLC: Chạy thử logic điều khiển bằng trình mô phỏng tích hợp mà không cần kết nối PLC thực tế.
Kết nối PLC với máy tính: Hỗ trợ thiết lập truyền thông qua các giao diện được model PLC cung cấp.
Download và Upload chương trình: Nạp chương trình từ máy tính xuống PLC hoặc đọc chương trình từ PLC về máy tính khi được phép.
Giám sát trạng thái hoạt động: Theo dõi trạng thái I/O, thanh ghi và các dữ liệu bên trong PLC.
Hỗ trợ lập trình từ xa: Tích hợp các chức năng làm việc với hệ sinh thái Haiwell Cloud trên thiết bị tương thích.
Hỗ trợ chẩn đoán và bảo trì: Kiểm tra trạng thái PLC, hỗ trợ xác định nguyên nhân sự cố và điều chỉnh chương trình khi cần thiết.

Một trong những ưu điểm nổi bật của HaiwellHappy là khả năng mô phỏng chương trình PLC ngay trên máy tính. Người dùng có thể kiểm tra logic điều khiển trước khi kết nối thiết bị thực tế, qua đó hạn chế các lỗi cơ bản trong quá trình lập trình và giảm thời gian chạy thử hệ thống.

Ngoài ra, HaiwellHappy còn cung cấp công cụ giám sát dữ liệu, biểu đồ theo thời gian thực, hỗ trợ gỡ lỗi truyền thông và mô phỏng một số chức năng điều khiển chuyển động.

Nhờ những tính năng này, phần mềm được ứng dụng trong nhiều hệ thống tự động hóa như điều khiển băng tải, máy đóng gói, hệ thống bơm, dây chuyền sản xuất và các thiết bị công nghiệp sử dụng PLC Haiwell.

2. HaiwellHappy dùng cho PLC nào?

HaiwellHappy là phần mềm lập trình dành cho các dòng PLC Haiwell, bao gồm nhiều thế hệ bộ điều khiển truyền thống, PLC dạng module nhỏ gọn và một số dòng PLC thông minh.

Một số dòng PLC được hỗ trợ bao gồm:

Dòng PLC Haiwell	Đặc điểm
C Series	Dòng PLC truyền thống, phù hợp với các ứng dụng điều khiển logic cơ bản, điều khiển máy móc và thiết bị công nghiệp.
T Series	Dòng PLC hỗ trợ nhiều chức năng điều khiển, bao gồm xử lý tín hiệu analog và điều khiển xung tùy model.
H Series	Dòng PLC hiệu suất cao, hỗ trợ các chức năng điều khiển xung tốc độ cao và ứng dụng điều khiển chuyển động.
AC Series	PLC dạng card nhỏ gọn, phù hợp với các hệ thống có không gian lắp đặt hạn chế.
AT Series	PLC dạng card, hỗ trợ các chức năng điều khiển và xử lý tín hiệu tốc độ cao.
AH Series	PLC dạng card, hướng đến những ứng dụng yêu cầu chức năng điều khiển chuyển động nâng cao hơn.
A8 Series	Dòng PLC thông minh, kết hợp chức năng điều khiển PLC với khả năng kết nối và giám sát trong hệ sinh thái Haiwell.

Lưu ý: Khả năng tương thích phụ thuộc vào model CPU, phiên bản firmware và phiên bản HaiwellHappy đang sử dụng. Người dùng cần kiểm tra model PLC trong phần mềm hoặc đối chiếu với tài liệu kỹ thuật chính thức trước khi lập trình.

Đặc biệt, cần phân biệt HaiwellHappy với Haiwell Cloud SCADA. HaiwellHappy tập trung vào lập trình logic và cấu hình PLC, trong khi Haiwell Cloud SCADA phục vụ các công việc thiết kế giao diện giám sát, trực quan hóa dữ liệu và xây dựng các ứng dụng HMI/SCADA.

Việc lựa chọn đúng phần mềm giúp người dùng tránh tình trạng không tìm thấy model PLC, không thể tạo project hoặc gặp lỗi khi kết nối và nạp chương trình.

II. Chuẩn bị trước khi cài đặt HaiwellHappy

Trước khi tải và cài đặt phần mềm HaiwellHappy, người dùng nên kiểm tra hệ điều hành, cấu hình máy tính và chuẩn bị các công cụ cần thiết nếu có nhu cầu kết nối với PLC thực tế.

1. Kiểm tra máy tính và hệ điều hành

HaiwellHappy là phần mềm lập trình dành cho máy tính sử dụng hệ điều hành Windows.

Theo thông tin từ nhà sản xuất, phần mềm được phát triển để hoạt động trên nhiều thế hệ Windows, từ các phiên bản cũ như Windows 98, Windows 2000, Windows XP đến những phiên bản Windows ra đời sau đó.

Đối với các máy tính sử dụng Windows 10 hoặc Windows 11, người dùng nên lưu ý:

Ưu tiên tải phiên bản HaiwellHappy mới từ website chính thức của Haiwell.
Kiểm tra khả năng tương thích với phiên bản Windows đang sử dụng, đặc biệt trên Windows 11.
Sử dụng quyền Administrator khi cài đặt nếu phần mềm yêu cầu.
Đảm bảo máy tính còn đủ dung lượng lưu trữ cho bộ cài và các project lập trình.
Kiểm tra phần mềm bảo mật nếu quá trình cài đặt bị chặn.
Cài đặt driver phù hợp khi sử dụng cáp chuyển đổi USB sang RS-232 hoặc RS-485.
Đảm bảo máy tính hoạt động ổn định và có quyền truy cập các thư mục cần thiết.

Bên cạnh máy tính, nếu cần kết nối HaiwellHappy với PLC thực tế, người dùng nên chuẩn bị:

PLC Haiwell thuộc dòng được phần mềm hỗ trợ.
Nguồn cấp phù hợp với thông số của PLC.
Cáp lập trình tương thích với cổng truyền thông trên PLC.
Driver cáp kết nối nếu sử dụng bộ chuyển đổi USB.
Thông số truyền thông hoặc địa chỉ IP của PLC đối với những model hỗ trợ Ethernet.

Lưu ý: Không phải tất cả PLC Haiwell đều sử dụng cùng một giao diện kết nối. Tùy theo model, người dùng có thể cần kết nối qua cổng serial hoặc Ethernet. Vì vậy, cần kiểm tra tài liệu kỹ thuật của thiết bị trước khi lựa chọn cáp và cấu hình truyền thông.

2. HaiwellHappy có mất phí không?

HaiwellHappy là phần mềm lập trình PLC được Haiwell cung cấp miễn phí. Người dùng có thể tải bộ cài từ trung tâm download của hãng để phục vụ công việc lập trình, mô phỏng và bảo trì PLC Haiwell.

Đối với bộ cài chính thức thông thường, người dùng không cần mua license lập trình riêng hoặc sử dụng các công cụ crack, patch để kích hoạt.

Đây là một lợi thế đối với sinh viên, kỹ thuật viên và doanh nghiệp đang tìm hiểu hoặc triển khai các hệ thống điều khiển sử dụng PLC Haiwell.

Tuy nhiên, để đảm bảo an toàn khi cài đặt, người dùng nên lựa chọn bộ cài từ những nguồn đáng tin cậy như:

Website chính thức của Haiwell.
Trung tâm tải phần mềm của nhà sản xuất.
Nhà cung cấp thiết bị tự động hóa uy tín.
Bộ cài nguyên bản, không bị chỉnh sửa hoặc can thiệp vào các thành phần hệ thống.

Việc sử dụng những bộ cài HaiwellHappy không rõ nguồn gốc có thể dẫn đến các rủi ro như nhiễm mã độc, lỗi cài đặt, hoạt động không ổn định hoặc ảnh hưởng đến dữ liệu project.

Đặc biệt, đối với máy tính được sử dụng để lập trình và bảo trì PLC trong nhà máy, người dùng nên lưu trữ bản sao chương trình điều khiển và kiểm tra nguồn gốc bộ cài trước khi sử dụng.

III. Hướng dẫn tải và cài đặt HaiwellHappy

Tải file cài đặt: [TẠI ĐÂY]

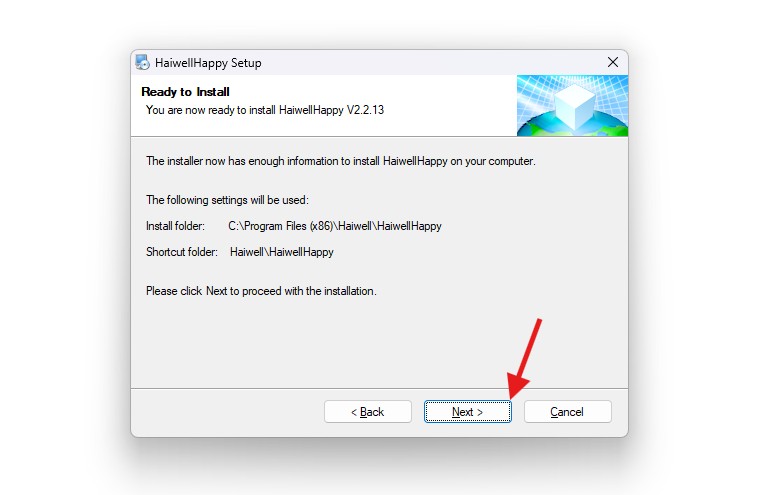

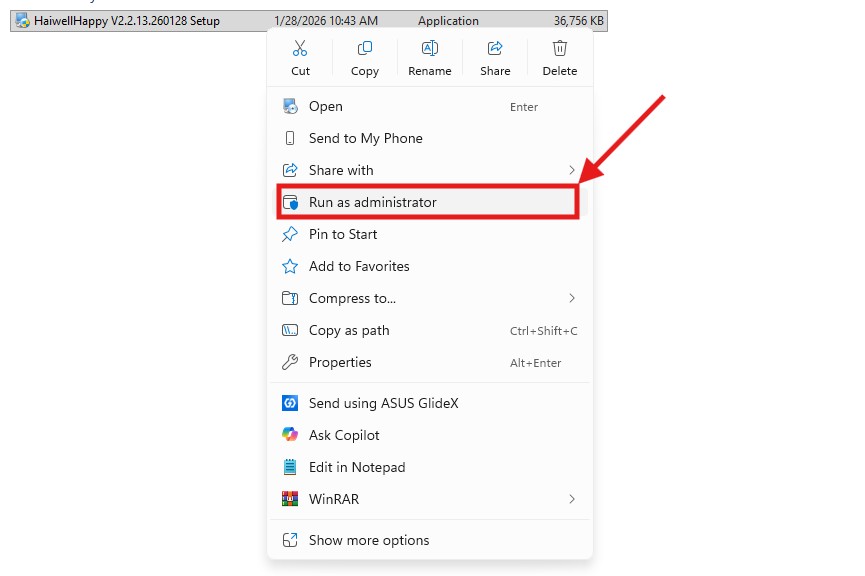

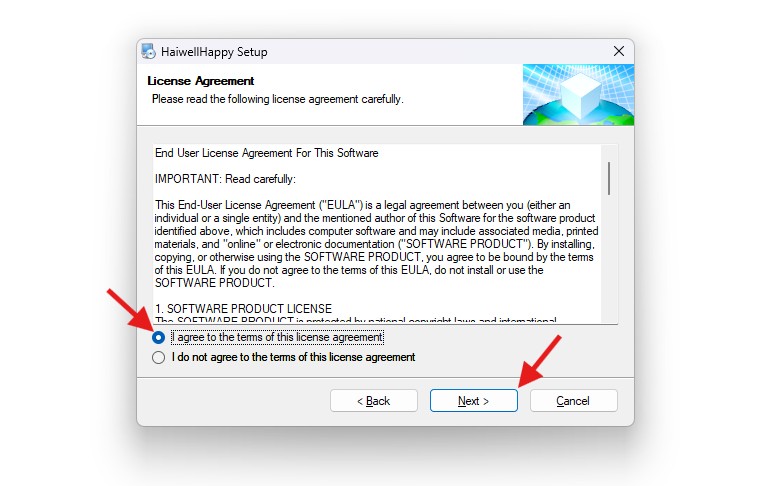

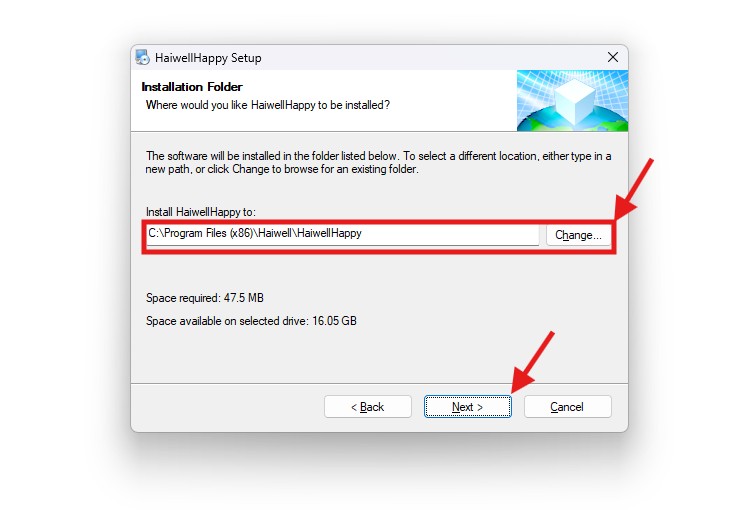

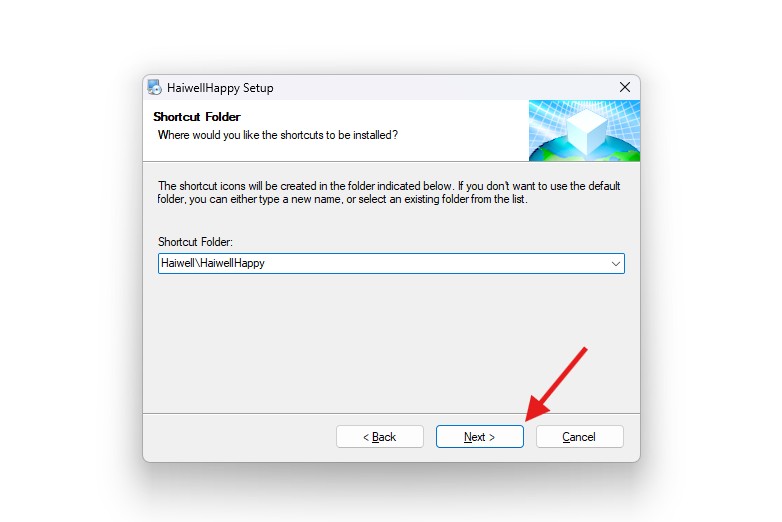

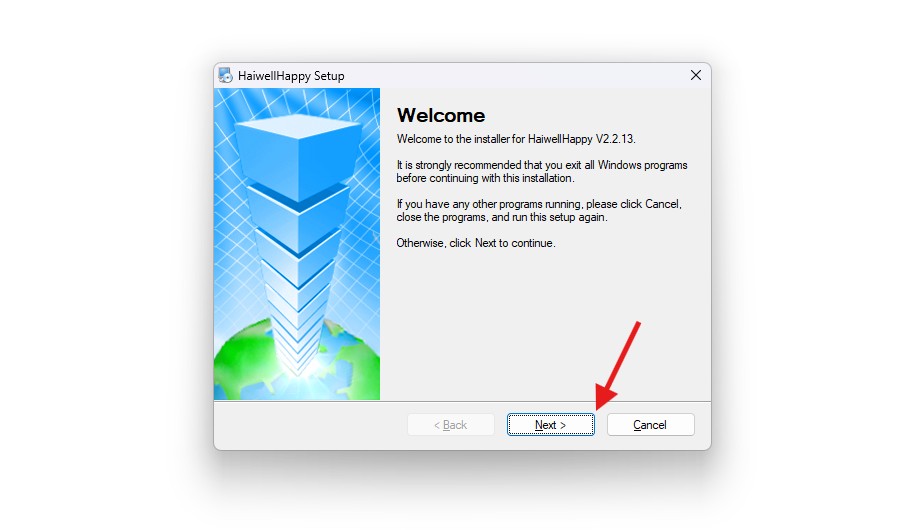

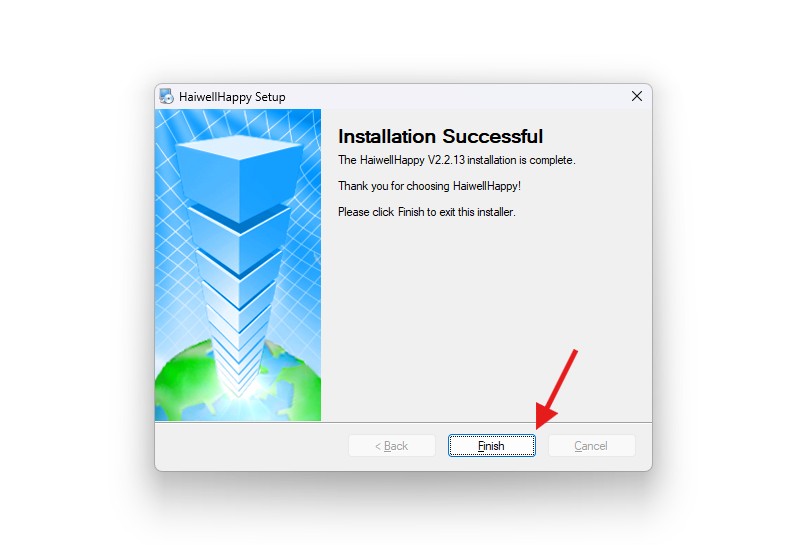

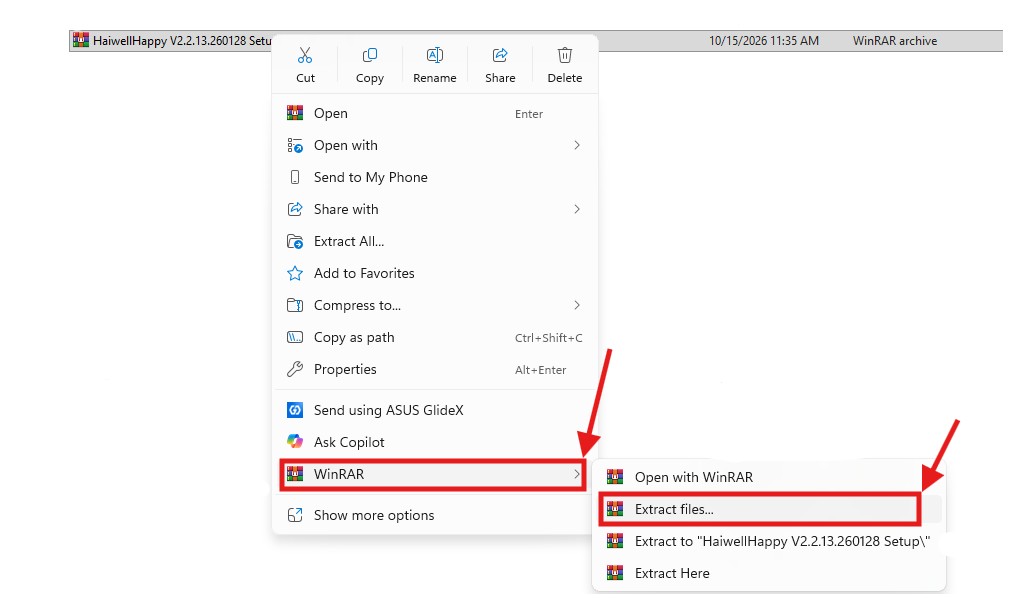

Sau khi tải file về, tiến hành cài đặt theo hướng dẫn sau đây:

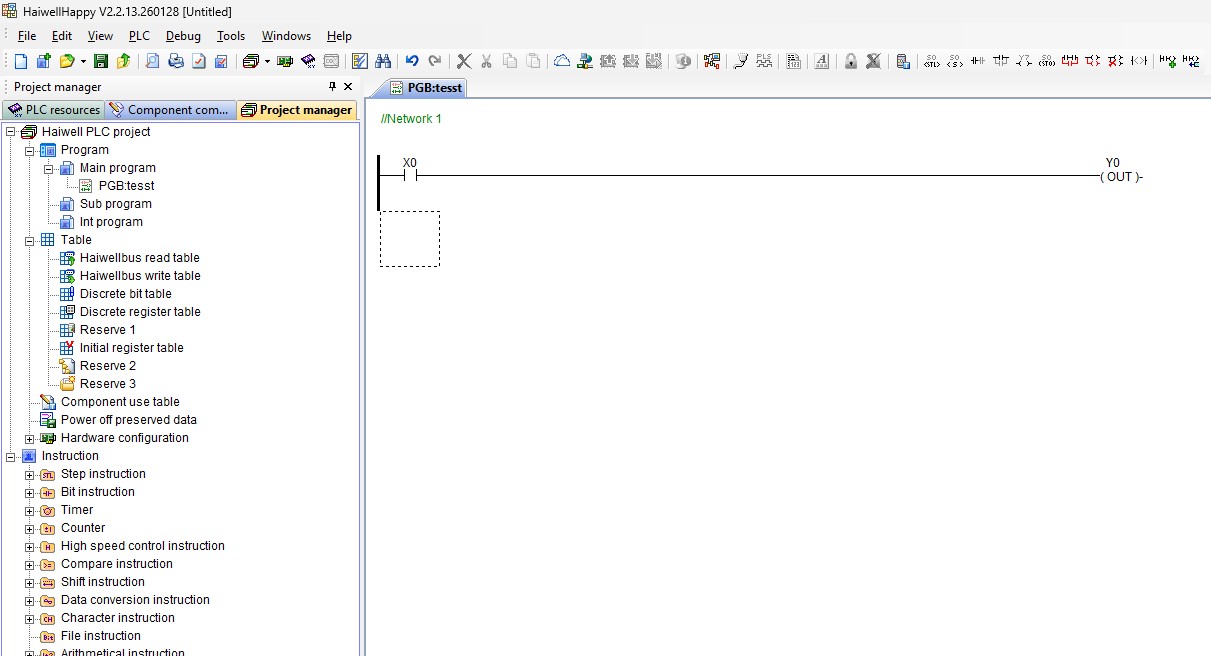

Đây là giao diện phần mềm sau khi hoàn tất cài đặt:

IV. Những lỗi thường gặp khi cài đặt HaiwellHappy và cách khắc phục

Trong quá trình tải, cài đặt hoặc kết nối HaiwellHappy với PLC Haiwell, người dùng có thể gặp một số lỗi liên quan đến hệ điều hành, driver truyền thông, lựa chọn model PLC hoặc cấu hình project.

Dưới đây là bảng tổng hợp những lỗi thường gặp cùng nguyên nhân và phương pháp khắc phục tham khảo.

Lỗi thường gặp	Nguyên nhân có thể xảy ra	Cách khắc phục
Không cài đặt được HaiwellHappy	File cài đặt bị lỗi, thiếu dữ liệu hoặc không đủ quyền truy cập.	Tải lại bộ cài từ website chính thức, giải nén đầy đủ và chạy bằng quyền Administrator khi cần.
HaiwellHappy không mở được sau khi cài đặt	Phiên bản phần mềm không tương thích với hệ điều hành hoặc thiếu thành phần cần thiết.	Kiểm tra phiên bản Windows, thử chạy bằng quyền Administrator hoặc kiểm tra các thành phần mà trình cài đặt yêu cầu.
Không tìm thấy model PLC Haiwell	Chọn sai dòng PLC, phần mềm quá cũ hoặc model chưa được hỗ trợ.	Kiểm tra mã CPU và danh sách model trong phần mềm, cập nhật HaiwellHappy nếu cần.
Máy tính không nhận cáp lập trình	Thiếu driver, cáp không tương thích hoặc cổng kết nối gặp sự cố.	Kiểm tra cáp, cài driver phù hợp và kiểm tra thiết bị trong Device Manager.
Không tìm thấy cổng COM	Driver chưa được cài đặt hoặc Windows chưa nhận diện thiết bị chuyển đổi USB.	Kiểm tra mục Ports (COM & LPT) trong Device Manager và xác định đúng số cổng COM.
HaiwellHappy không kết nối được PLC	Sai cổng COM, tốc độ truyền, địa chỉ trạm hoặc thông số mạng.	Kiểm tra cấu hình truyền thông, nguồn cấp PLC và đối chiếu các thông số với thiết bị thực tế.
Không tìm thấy PLC qua Ethernet	Máy tính và PLC chưa được cấu hình mạng phù hợp, sai địa chỉ IP hoặc kết nối mạng bị chặn.	Kiểm tra địa chỉ IP, subnet mask, cáp mạng và các thiết lập truyền thông liên quan.
Không nạp được chương trình xuống PLC	Kết nối gián đoạn, sai model CPU, lỗi chương trình hoặc PLC có cơ chế bảo vệ.	Kiểm tra kết nối, cấu hình project, thông báo lỗi và quyền thao tác trên PLC.
Không đọc được chương trình từ PLC	Kết nối không ổn định hoặc chương trình có cơ chế bảo vệ truy cập.	Kiểm tra quyền truy cập, trạng thái PLC và sử dụng project gốc hoặc bản sao lưu hợp lệ.
Không chạy được chức năng mô phỏng	Chưa cấu hình đúng môi trường mô phỏng hoặc chương trình sử dụng chức năng chưa được hỗ trợ.	Kiểm tra công cụ mô phỏng, thử với chương trình Ladder đơn giản và tham khảo tài liệu hướng dẫn.
Phần mềm hoạt động không ổn định trên Windows 11	Có thể xảy ra vấn đề tương thích giữa phiên bản phần mềm và hệ điều hành.	Kiểm tra phiên bản HaiwellHappy, thử chế độ tương thích hoặc sử dụng môi trường Windows đã được kiểm chứng.
Không sử dụng được chức năng lập trình từ xa	Thiết bị không hỗ trợ, chưa cấu hình kết nối Cloud hoặc thiếu quyền truy cập.	Kiểm tra khả năng hỗ trợ của model PLC, kết nối mạng và cấu hình dịch vụ Haiwell Cloud.

Hy vọng những hướng dẫn trên sẽ giúp quý khách tải, cài đặt và sử dụng phần mềm HaiwellHappy một cách thuận tiện hơn.

Nếu quý khách gặp khó khăn trong quá trình cài đặt, lập trình PLC hoặc cần tư vấn lựa chọn thiết bị điều khiển phù hợp, vui lòng liên hệ Tự Động Hóa Toàn Cầu. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ, tư vấn các giải pháp tự động hóa phù hợp với nhu cầu thực tế, góp phần nâng cao hiệu quả vận hành và tối ưu chi phí đầu tư cho quý khách.
