Sysctrl Studio là phần mềm lập trình PLC HCFA được phát triển dành cho các bộ điều khiển thuộc M Series. Phần mềm cho phép người dùng tạo project, cấu hình phần cứng, lập trình điều khiển, thiết lập truyền thông, cấu hình chuyển động, download/upload chương trình và giám sát PLC trong quá trình vận hành.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ cùng bạn tìm hiểu Sysctrl Studio là gì, phần mềm hỗ trợ những dòng PLC HCFA nào, phiên bản hiện tại và cách tải, cài đặt Sysctrl Studio trên máy tính.
I. Tổng quan về phần mềm Sysctrl Studio
1. Sysctrl Studio là gì?
Sysctrl Studio là phần mềm lập trình và cấu hình được HCFA phát triển cho các bộ điều khiển M Series. Đây là môi trường kỹ thuật giúp người dùng thực hiện nhiều công việc từ lập trình logic PLC đến cấu hình phần cứng và điều khiển chuyển động.
Trong quá trình sử dụng PLC HCFA, người dùng có thể sử dụng Sysctrl Studio để:
- Tạo và quản lý project PLC.
- Cấu hình CPU, I/O và các thiết bị liên quan.
- Khai báo và quản lý biến.
- Viết và chỉnh sửa chương trình điều khiển.
- Cấu hình truyền thông.
- Cấu hình trục thực và trục ảo.
- Biên dịch chương trình.
- Download chương trình từ máy tính xuống PLC.
- Upload dữ liệu từ PLC lên máy tính.
- Kết nối online và giám sát chương trình.
- Thực hiện debug và commissioning hệ thống.
Tài liệu phần cứng M Series của HCFA cũng mô tả quy trình sử dụng Sysctrl Studio bao gồm tạo project, gán biến cho I/O, tạo trục, cấu hình truyền thông, cấu hình phần cứng, thiết lập task, thiết kế POU và kết nối online với controller để download chương trình. HCFA còn cung cấp các tài liệu hướng dẫn riêng cho nhiều chức năng của Sysctrl Studio như tạo project, thiết lập kết nối truyền thông, quản lý người dùng, thêm file mô tả thiết bị, sử dụng Trace, EtherCAT PDO, thư viện, Function Block và Function.

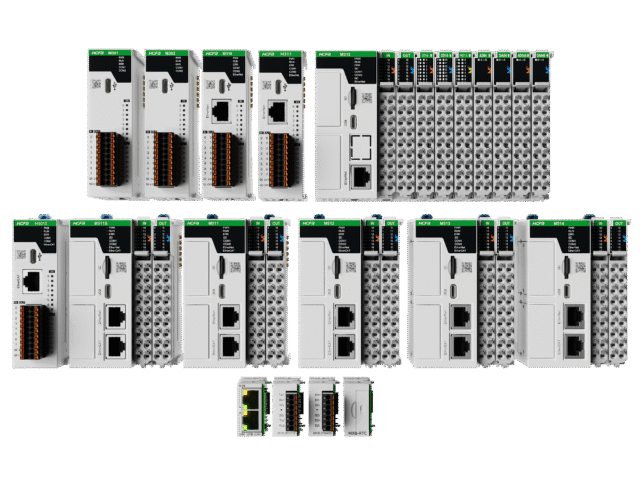

2. Sysctrl Studio dùng cho PLC HCFA nào?
Sysctrl Studio được HCFA phát triển chủ yếu dành cho PLC và Motion Controller M Series.
Theo tài liệu đào tạo và khu vực tải phần mềm chính thức của HCFA, Sysctrl Studio hiện hỗ trợ các dòng:
| Dòng PLC HCFA | Phần mềm lập trình |
| M100 Series | Sysctrl Studio |
| M200 Series | Sysctrl Studio |
| M300 Series | Sysctrl Studio |
| M500 Series | Sysctrl Studio |
| M500S Series | Sysctrl Studio |
HCFA xác nhận bộ cài Sysctrl Studio hiện tại có thể sử dụng cho các dòng M100, M200, M300, M500, M500S… Do HCFA có nhiều dòng controller khác nhau và không phải tất cả đều sử dụng cùng một phần mềm, người dùng nên kiểm tra chính xác model PLC trước khi tải bộ cài.
Ví dụ, nếu đang sử dụng controller M Series như M100, M211, M300 hoặc M500 Series thì Sysctrl Studio là một trong những phần mềm cần quan tâm.
II. Những thứ cần chuẩn bị trước khi cài đặt Sysctrl Studio
Trước khi tiến hành cài Sysctrl Studio, người dùng nên kiểm tra một số yếu tố cơ bản để hạn chế lỗi trong quá trình cài đặt và kết nối với PLC HCFA.
1. Kiểm tra máy tính và bộ cài
Trước khi cài đặt nên chuẩn bị:
- Máy tính Windows hoạt động ổn định.
- Dung lượng ổ cứng còn trống đủ cho bộ cài và project.
- Bộ cài Sysctrl Studio có nguồn gốc rõ ràng.
- Quyền Administrator trên máy tính.
- Cáp USB phù hợp nếu cần kết nối trực tiếp với PLC.
- Cáp Ethernet nếu lập trình PLC qua mạng Ethernet.
- Sao lưu các project PLC quan trọng trước khi nâng cấp phiên bản phần mềm.
Bộ cài Sysctrl Studio 2.5.0.2150 được HCFA công bố có dung lượng khoảng 475 MB, vì vậy nên đảm bảo máy tính còn đủ dung lượng trống cho cả quá trình giải nén và cài đặt. Sau khi cài đặt, thư mục phần mềm cũng chứa driver phục vụ việc nhận PLC HCFA qua USB.
2. Sysctrl Studio có mất phí không?
HCFA hiện cung cấp trực tiếp bộ cài Sysctrl Studio thông qua trung tâm download và hệ thống tài liệu đào tạo chính thức của hãng. Trên các trang tải xuống được HCFA công bố hiện không hiển thị yêu cầu nhập Product Key hoặc mua License Key trước khi tải bộ cài.
Do đó, người dùng nên ưu tiên tải bộ cài trực tiếp từ HCFA hoặc nguồn do nhà phân phối/đơn vị kỹ thuật đáng tin cậy cung cấp.
Không nên sử dụng:
- Bộ cài bị chỉnh sửa không rõ nguồn gốc.
- File crack.
- Tool kích hoạt không xác định.
- File patch được chia sẻ trôi nổi trên Internet.
Đặc biệt với máy tính dùng để kết nối PLC và commissioning máy thực tế, việc sử dụng bộ cài không rõ nguồn gốc có thể làm tăng nguy cơ lỗi phần mềm, mất project hoặc nhiễm mã độc.
III. Hướng dẫn tải và cài đặt Sysctrl Studio
Bước 1: Tải bộ cài Sysctrl Studio
Tải file cài đặt Sysctrl Studio: TẠI ĐÂY

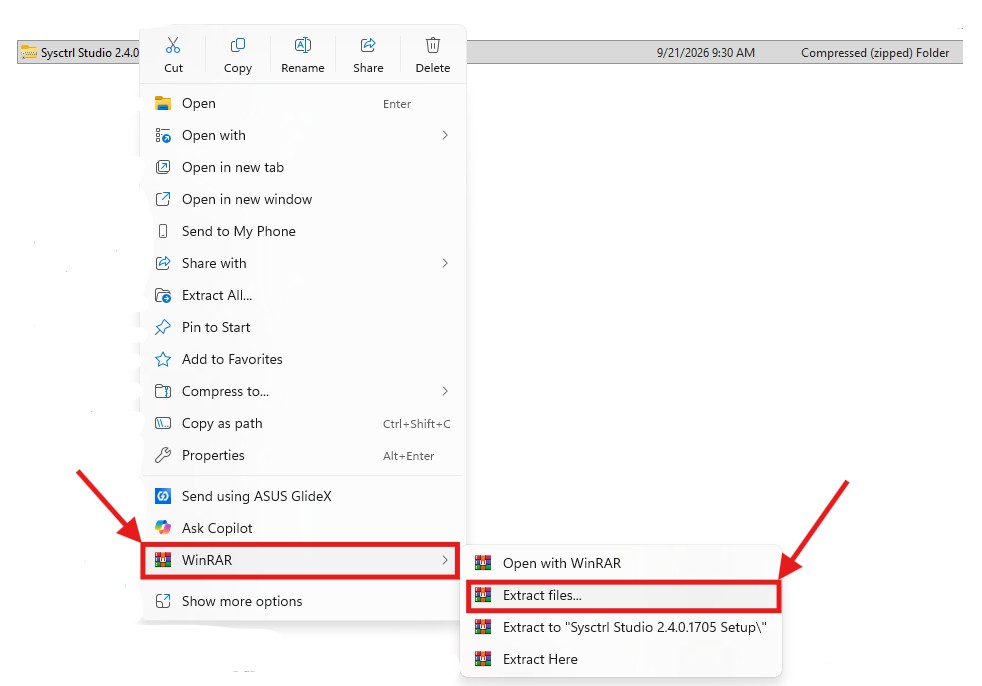

Bước 2: Giải nén bộ cài Sysctrl Studio

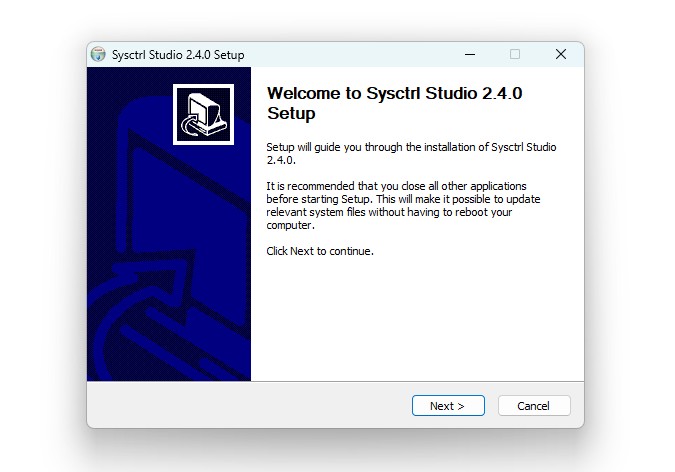

Bước 3: Mở file cài đặt và ấn next để bắt đầu quá trình cài

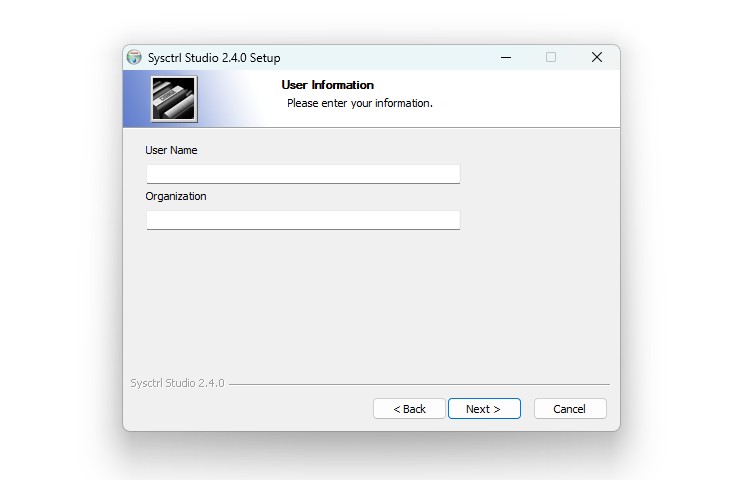

Bước 4: Nhập thông tin – tên, cơ quan công tác

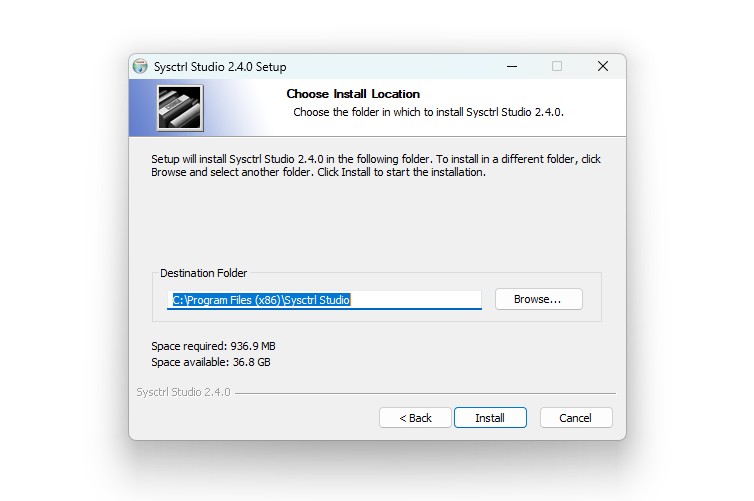

Bước 5: Chọn nơi lưu file cài đặt. Có thể chọn ổ C, D hoặc E.

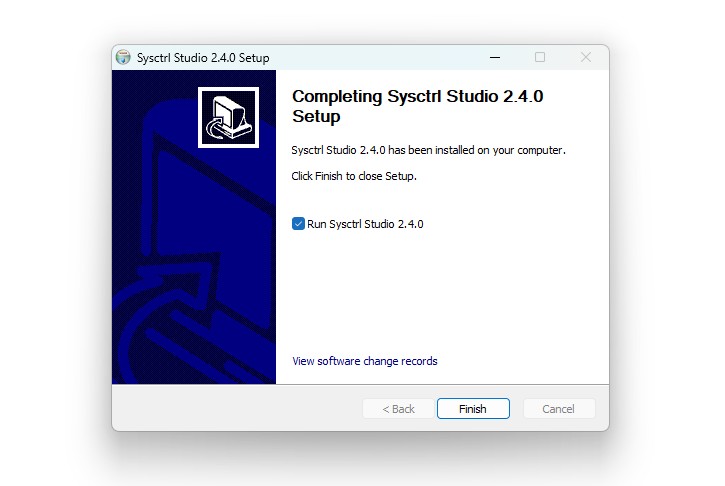

Bước 6: Ấn finish để hoàn thành quá trình cài đặt

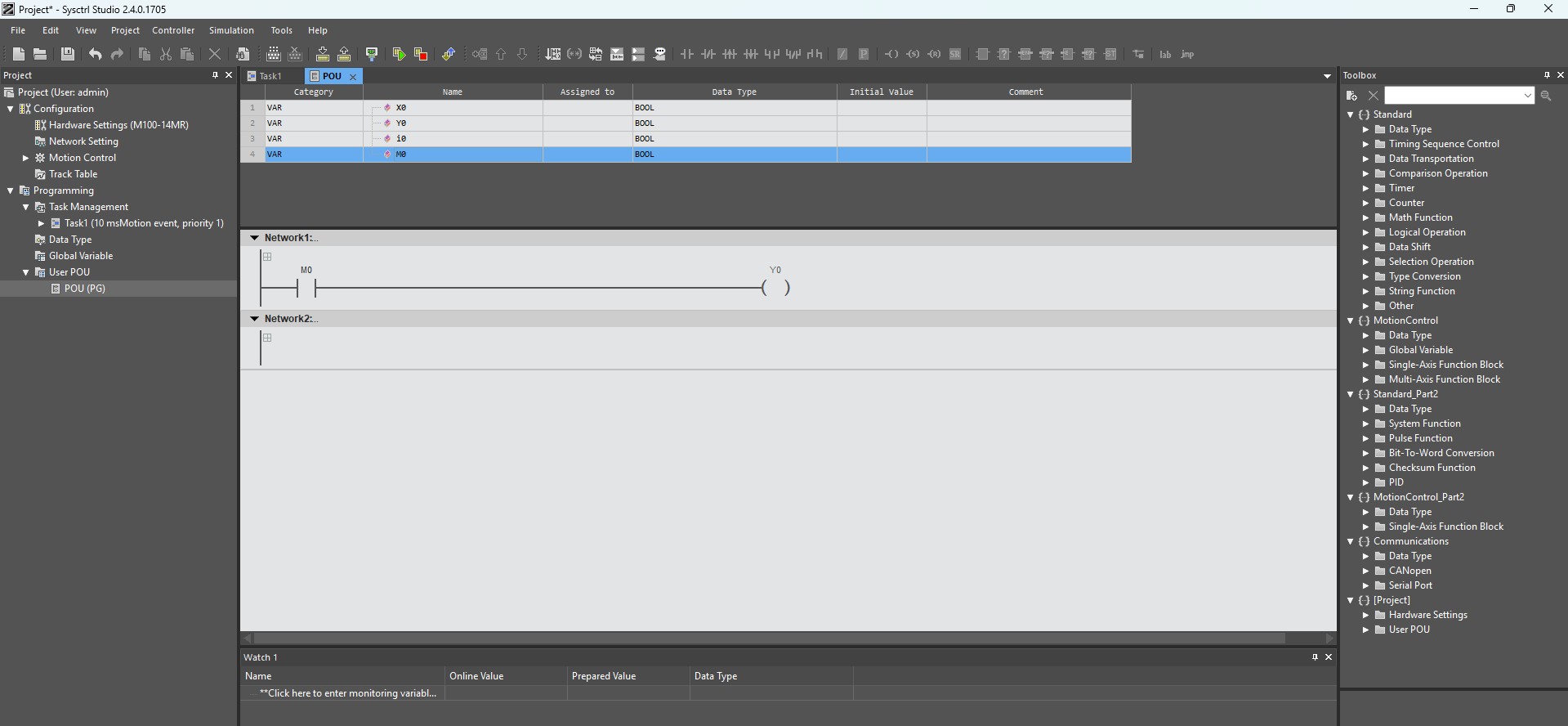

Bước 7: Kiểm tra phần mềm
IV. Những lỗi thường gặp khi cài đặt và sử dụng Sysctrl Studio
Trong quá trình cài Sysctrl Studio hoặc kết nối với PLC HCFA M Series, người dùng có thể gặp một số lỗi sau:
| Lỗi thường gặp | Nguyên nhân có thể xảy ra | Cách khắc phục |
| Máy tính không nhận PLC qua USB | Driver chưa được cài hoặc cáp USB lỗi | Kiểm tra cáp và cài lại driver trong thư mục drivers của Sysctrl Studio |
| Không tìm thấy PLC qua Ethernet | PC và PLC khác dải mạng | Kiểm tra IP và đặt hai thiết bị cùng subnet |
| Download báo “Data does not exist” | File cần thiết bị phần mềm bảo mật xóa hoặc quá trình cài bị lỗi | Kiểm tra phần mềm bảo mật và cài lại Sysctrl Studio |
| Download báo lỗi lưu dữ liệu | Firmware PLC quá cũ so với chức năng được cấu hình trên phiên bản Sysctrl Studio mới | Kiểm tra và cập nhật firmware phù hợp |
| Báo mất dữ liệu kết quả biên dịch | File phần mềm có thể bị antivirus xóa | Kiểm tra phần mềm bảo mật và cài lại Sysctrl Studio |
| USB hiển thị Unknown Device | Windows chưa nhận đúng driver HCFA | Cài thủ công file driver từ thư mục drivers |
| Project cũ upload được nhưng download lại lỗi | Không tương thích giữa phiên bản Sysctrl Studio đã tạo project và phiên bản hiện tại | Kiểm tra phiên bản phần mềm cũ, sao lưu project trước khi chuyển đổi |
| Không online được với controller | Cáp, IP, driver hoặc cấu hình communication không đúng | Kiểm tra từng bước kết nối trước khi download |
Khi cài đặt và sử dụng Sysctrl Studio, người dùng cần đặc biệt chú ý tới đúng model PLC, phiên bản phần mềm, firmware controller, driver USB và cấu hình mạng. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng kết nối, upload/download và vận hành project.
Trường hợp cần tư vấn lựa chọn PLC HCFA, phần mềm lập trình PLC hoặc hỗ trợ xử lý các vấn đề liên quan đến hệ thống tự động hóa, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ.
